PIR人体红外感应模块说明书.
微波感应模块规格说明书

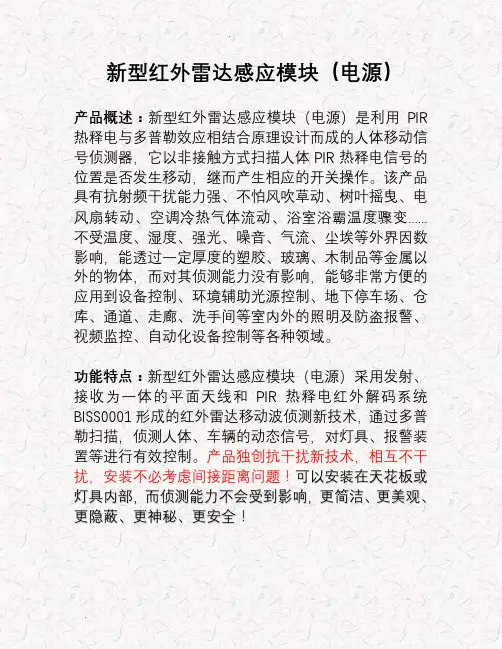

新型红外雷达感应模块（电源）产品概述：新型红外雷达感应模块（电源）是利用PIR 热释电与多普勒效应相结合原理设计而成的人体移动信号侦测器，它以非接触方式扫描人体PIR热释电信号的位置是否发生移动，继而产生相应的开关操作。
该产品具有抗射频干扰能力强、不怕风吹草动、树叶摇曳、电风扇转动、空调冷热气体流动、浴室浴霸温度骤变......不受温度、湿度、强光、噪音、气流、尘埃等外界因数影响，能透过一定厚度的塑胶、玻璃、木制品等金属以外的物体，而对其侦测能力没有影响，能够非常方便的应用到设备控制、环境辅助光源控制、地下停车场、仓库、通道、走廊、洗手间等室内外的照明及防盗报警、视频监控、自动化设备控制等各种领域。
功能特点：新型红外雷达感应模块（电源）采用发射、接收为一体的平面天线和PIR热释电红外解码系统BISS0001形成的红外雷达移动波侦测新技术，通过多普勒扫描，侦测人体、车辆的动态信号，对灯具、报警装置等进行有效控制。
产品独创抗干扰新技术，相互不干扰，安装不必考虑间接距离问题！可以安装在天花板或灯具内部，而侦测能力不会受到影响，更简洁、更美观、更隐蔽、更神秘、更安全！模块类型1、交流型：A C95-250V宽电压，适应各种不同地区电网电压。
可控硅控制A C输出，无触点、无噪音、无污染、寿命长。
具有自动测光管理功能（出厂未安装光敏电阻），实现白天（光线充足）呈关闭状态，晚上（光线不足）人来灯亮、人走灯灭。
可做吸顶灯、日光灯及各种灯具、电器等的自动控制。
交流模块技术参数❖工作电压：A C110V-250V(50-60H z)❖负载功率：阻性负载150W（节能灯、L E D灯80W)❖输出方式：可控硅控制、A C交流输出❖自身功耗：静态功耗≤1m W❖感应范围：10-15米❖感应角度：墙壁安装180°、吸顶安装360°❖触发方式：雷达扫描、人体感应、重复触发❖延时时间：30秒钟（可定做各种延时时间）❖模块尺寸：36m m*23m m*23m m❖环境温度：-30℃-70℃2、直流型：D C6-24V输入，有人在感应区活动时，输出高电平，无人活动时转换为低电平。
人体感说明书应器HC-SR501

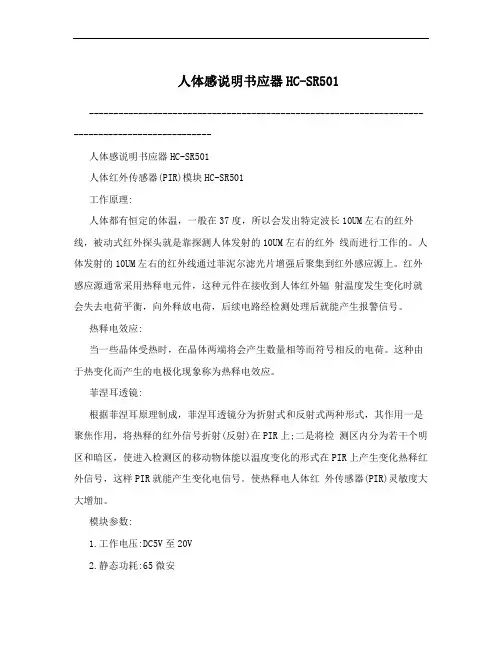

人体感说明书应器HC-SR501------------------------------------------------------------------------------------------------人体感说明书应器HC-SR501人体红外传感器(PIR)模块HC-SR501工作原理:人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。
人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
热释电效应:当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。
这种由于热变化而产生的电极化现象称为热释电效应。
菲涅耳透镜:根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射(反射)在PIR上;二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。
使热释电人体红外传感器(PIR)灵敏度大大增加。
模块参数:1.工作电压:DC5V至20V2.静态功耗:65微安——————————————————————————————————————------------------------------------------------------------------------------------------------3.电平输出:高3.3V，低0V4.延时时间:可调(0.3秒~18秒)5.封锁时间:0.2秒6.触发方式:L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围:小于120度锥角，7米以内8.工作温度:-15~+70度模块特性:1、这种探头是以探测人体辐射为目标的。
pir传感器工作原理讲解
pir传感器工作原理讲解一、引言PIR传感器（Passive Infrared Sensor），即被动式红外传感器，是一种广泛应用于安防领域的传感器。
它利用人体发出的红外线辐射来检测人体的存在，从而实现自动感应和控制。
本文将详细介绍PIR传感器的工作原理。
二、红外辐射与热能人体作为一个温暖的物体，会发出红外线辐射。
红外线是一种电磁波，波长在0.75至1000微米之间，是可见光的一种延伸。
人眼无法直接感知红外线，但PIR传感器可以接收并处理这种辐射。
三、传感器结构PIR传感器通常由两个探测区域组成，每个探测区域都覆盖一个锥形视野。
传感器的外壳上还有一个镜片，用来聚焦红外辐射。
镜片的材质和形状能够影响传感器的探测距离和角度。
四、红外辐射的感知当有人或其他物体进入传感器的监测范围内时，人体发出的红外辐射会通过镜片聚焦到传感器的探测区域上。
传感器内部的红外感测元件会接收到这些红外辐射。
五、红外感测元件传感器内部的红外感测元件通常采用双热电偶，也叫做焦耳效应传感器。
双热电偶由两个热电偶电极组成，它们被放置在一个特殊的材料中。
当热电偶感受到红外辐射时，两个电极之间会产生微小的电压差。
六、信号放大与处理传感器会将双热电偶产生的微小电压差信号放大，并进行处理。
通过对信号的放大和滤波处理，可以有效地区分人体的红外辐射信号和其他干扰信号。
七、感知区域划分传感器内部的电路会将探测区域划分成多个像素。
每个像素都可以独立感知红外辐射的变化。
通过对不同像素的信号进行比较和分析，可以确定人体的位置和移动方向。
八、灵敏度与延迟设置PIR传感器通常具有灵敏度和延迟时间的设置。
灵敏度调节可以控制传感器对红外辐射的感知范围，高灵敏度可感知较小的红外辐射变化。
延迟时间设置则可以调整传感器在感知到红外辐射后的响应时间。
九、应用领域PIR传感器广泛应用于安防领域，如室内外监控系统、入侵报警系统等。
它还可以用于节能控制领域，如智能照明系统、自动门控制系统等。
人体感说明书应器HC-SR501

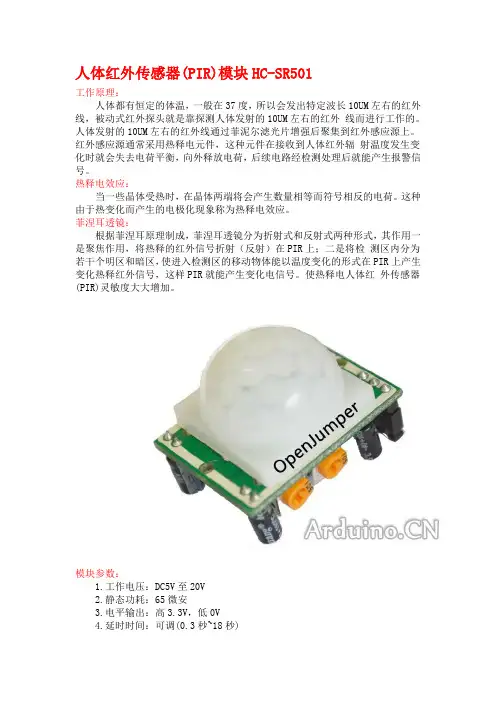

人体红外传感器(PIR)模块HC-SR501工作原理：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。
人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
热释电效应：当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。
这种由于热变化而产生的电极化现象称为热释电效应。
菲涅耳透镜：根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射（反射）在PIR上；二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。
使热释电人体红外传感器(PIR)灵敏度大大增加。
模块参数：1.工作电压：DC5V至20V2.静态功耗：65微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围：小于120度锥角，7米以内8.工作温度：-15~+70度模块特性：1、这种探头是以探测人体辐射为目标的。
所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。
2、为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。
3、被动红外探头，其传感器包含两个互相串联或并联的热释电元。
而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。
4、一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
人体热释电红外传感器PIR原理

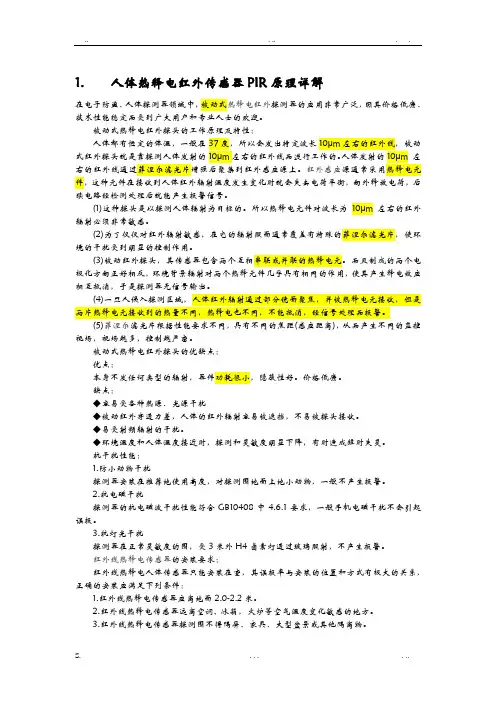

1.人体热释电红外传感器PIR原理详解在电子防盗、人体探测器领域中，被动式热释电红外探测器的应用非常广泛，因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。
被动式热释电红外探头的工作原理及特性：人体都有恒定的体温，一般在37度，所以会发出特定波长10μm左右的红外线，被动式红外探头就是靠探测人体发射的10μm左右的红外线而进行工作的。
人体发射的10μm 左右的红外线通过菲涅尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
(1)这种探头是以探测人体辐射为目标的。
所以热释电元件对波长为10μm 左右的红外辐射必须非常敏感。
(2)为了仅仅对红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲涅尔滤光片，使环境的干扰受到明显的控制作用。
(3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。
而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。
(4)一旦人侵入探测区域，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
(5)菲涅尔滤光片根据性能要求不同，具有不同的焦距(感应距离)，从而产生不同的监控视场，视场越多，控制越严密。
被动式热释电红外探头的优缺点：优点：本身不发任何类型的辐射，器件功耗很小，隐蔽性好。
价格低廉。
缺点：◆容易受各种热源、光源干扰◆被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收。
◆易受射频辐射的干扰。
◆环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。
抗干扰性能：1.防小动物干扰探测器安装在推荐地使用高度，对探测围地面上地小动物，一般不产生报警。
2.抗电磁干扰探测器的抗电磁波干扰性能符合GB10408中4.6.1要求，一般手机电磁干扰不会引起误报。
浅谈人体红外传感器(PIR)模块HC-SR501
浅谈人体红外传感器(PIR)模块HC-SR501红外线感应器红外智能节电开关是基于红外线技术的自动控制产品，当有人进入感应范围时，专用传感器探测到人体红外光谱的变化，自动接通负载，人不离开感应范围，将持续接通；人离开后，延时自动关闭负载。
人到灯亮，人离灯熄，亲切方便，安全节能，更显示出人性化关怀。
红外线感应器是根据红外线反射的原理研制的，属于一种智能节水、节能设备。
包括感应水龙头、自动干手器、医用洗手器、自动给皂器、感应小便斗冲水器、感应便器。
这是标准的称呼，也有称为热红外人体感应器。
原理这种是通过红外线反射原理，当人体的手或身体的某一部分在红外线区域内，红外线发射管发出的红外线由于人体手或身体摭挡反射到红外线接收管，通过集成线路内的微电脑处理后的信号发送给脉冲电磁阀，电磁阀接受信号后按指定的指令打开阀芯来控制头出水；当人体的手或身体离开红外线感应范围，电磁阀没有接受信号，电磁阀阀芯则通过内部的弹簧进行复位来控制的关水。
红外线在光谱中波长自0.76至400微米的一段称为红外线，红外线是不可见光线。
所有高于绝对零度（-273.15℃）的物质都可以产生红外线。
现代物理学称之为热射线。
医用红外线可分为两类：近红外线与远红外线。
太阳光谱红外线是太阳光线中众多不可见光线中的一种，由德国科学家霍胥尔于1800年发现，又称为红外热辐射，他将太阳光用三棱镜分解开，在各种不同颜色的色带位置上放置了温度计，试图测量各种颜色的光的加热效应。
结果发现，位于红光外侧的那支温度计升温最快。
因此得到结论：太阳光谱中，红光的外侧必定存在看不见的光线，这就是红外线。
也可以当作传输之媒介。
太阳光谱上红外线的波长大于可见光线，波长为0.75～1000μm。
红外线可分为三部分，即近红外线，波长为（0.75-1）～（2.5-3）μm之间；中红外线，波长为（2.5-3）～（25-40）μm之间；远红外线，波长为（25-40）～l000μm 之间。
外置人体感应开关(说明书)
PaPIRs PIR动作传感器说明书
MarkingL 9 45a) b) c)a) The Marking which was shown by a list shown belowChecked byApproved by 1.Product Name2.Model Number3.DimensionsPIR MOTION SENSOR “PaPIRs”VZ series ・Low profile type （170μA / Digital output / High Sensitivity ）Top VIEWSide VIEWBottom VIEWLens Color Model Number White EKMC4607111K Black EKMC4607112K Pearl WhiteEKMC4607113KGeneral Tolerance ±0.5mm (±0.020inch)Marking Model Number D EKMB110711□ E EKMB120711□F G H EKMB130711□K I J EKMC160711□ K EKMC260711□K L EKMC460711□KM Nb) Last-digit of the year (Ex:2019=9,2020=0,…)c) Lot No.1st week of Jan. will be 01, and further No. of 02,03, will continue up to 53.P a P I R s L 9454.Characteristics4-1 Detection PerformanceConditions for measuring: Ambient temperature=25℃(77°F)Operating voltage=5VDCTemperaturedifferenceValue Conditions concerning the target(Note1) Detection Range 4℃(7.2°F) up to 7m 1.Movement speed: 1.0m/s2.Target concept is human body(Object size:Around 700×250mm) 2℃(3.6°F) up to 5mNote1:Depending on the temperature difference between the target and the surroundings, detection range will change.4-2 Maximum Rated ValuesValue Unit Power Supply Voltage -0.3～7.0 VDCUsable Ambient Temperature -20～+55℃(-4～+131°F) Do not use in a freezing or condensation environmentStorage Temperature -20～+70℃(-4～+158°F)4-3 Electrical CharacteristicsConditions for Measuring:Ambient temperature=25℃(77°F)Symbol Min Avg. Max Unit Special mention Operating Voltage Vdd 3.0 － 6.0 VDC －Electrical Current Consumption Iw －170 300 μA Iout=0 Output Current Iout －－100 μA Vout≧Vdd－0.5Output Voltage Vout Vdd－0.5 －－VDC －Circuit Stability Time (when voltage is applied) Twu －－30 s －Value NotesDetection AreaHorizontal 90°（±45°）Refer to the section 4-5.Vertical 90°（±45°）Detection zones 324-4 Timing ChartPower SupplyDetecting TargetOutput VoltageONOFF Present Absent【Durations 】Twu:Circuit Stability Time=About 30s. (max.)During this stage, the output’s status is undefined (ON/OFF) and detection is therefore not guaranteed.ONOFFTwu4-5 Detection AreaVerticalTabHorizontal4-6 Wiring DiagramSensor＋LoadOUTGNDVdd＋1) Direction2) Detection AreaAs shown on the diagram, the detection zone is polarized.If a target enters the detection zones + and – at the same time, the signals are respectivelycancelled and detection could become impossible at maximum detection range.(Please refer to the detection area diagram in 4-5 for details)＋ －－ ＋Target4-7 Mounting Directions Iout:Max.100μAIn thisdirection, no detection problemIn this direction, detection is uncertain.X YZ As detailed on the diagram, please install the sensor so that the expected trespassing direction corresponds to the axis X or axis Y.In some cases, going back and forth towards the sensor (parallel movement to the axis Z), maynot be detected.5. Safety PrecautionsHead the following precautions to prevent injury or accidents.1) Do not use these sensors under any circumstance in which the range of their ratings,environment conditions or other specifications are exceeded.Using the sensors in any way which causes their specifications to be exceeded maygenerate abnormally high levels of heat, emit smoke, etc., resulting in damage to thecircuitry and possibly causing an accident.2) Our company is committed to making products of the highest quality and reliability.Nevertheless, all electrical components are subject to natural deterioration, and durability of a product will depend on the operating environment and conditions of use. Continued useafter such deterioration could lead to overheating, smoke or fire. Always use the product in conjunction with proper fire-prevention, safety and maintenance measures to avoidaccidents, reduction in product life expectancy or break-down.3) Before connecting, check the pin layout by referring to the connector wiring diagram,specifications diagram, etc., to verify that the connector is connected properly.Mistakes made in connection may cause unforeseen problems in operation, generateabnormally high levels of heat, emit smoke, etc., resulting in damage to the circuitry.4) Do not use any motion sensor which has been disassembled or remodeled.5) Failure modes of sensors include short-circuiting, open-circuiting and temperature rises.If this sensor is to be used in equipment where safety is a prime consideration, examine the possible effects of these failures on the equipment concerned, and ensure safety byproviding protection circuits or protection devices.Example :・Safety equipments and devices・Traffic signals・Burglar and disaster prevention6.Operating Precautions6-1 Basic PrinciplesPaPIRs is a pyroelectric infrared sensor that detects variations in infrared rays.However, it may not detect in the following cases: lack of movement, no temperature change in the heat source. Besides, it could also detect the presence of heat sources other than a human body.Efficiency and reliability of the system may vary depending on actual operating conditions:And this model number is a high sensitivity item with a low threshold level.Please be aware that the false alarm probability will increase as compared with standardsensitivity items.1)Detecting heat sources other than the human body, such as:a) small animals entering the detection areab) When a heat source for example sun light, incandescent lamp, car headlights etc, or strong lightbeam hit the sensor regardless inside or outside the detection area.c) Sudden temperature change inside or around the detection area caused by hot or cold windfrom HVAC, or vapor from the humidifier, etc.2)Difficulty in sensing the heat sourcea) Glass, acrylic or similar materials standing between the target and the sensor may not allowa correct transmission of infrared rays,b) Non-movement or quick movements of the heat source inside the detection area.3)Expansion of the detection areaIn case of considerable difference in the ambient temperature and the human body temperature, detection area may be wider apart from the configured detection area.4）Malfunction / Detection errorUnnecessary detection signal might be outputted, on rare occasions, come from sudden outbreak output due to the nature of pyro-electric element. When the application does not accept such condition strictly, please implement the countermeasure by introducing pulse count circuit etc.6-2Optimal Operating Environment Conditions1)Temperature：Please refer to the maximum rated values of 4-1.2)Humidity Degree：15～85% Rh (Avoid condensation or freezing of this product）3)Pressure：86～106kPa4)Overheating, oscillations, shocks can cause the sensor to malfunction.5)This sensor is not waterproof or dustproof. Avoid use in environments subject to excessivemoisture, condensation, frost, containing salt air or dust.6)Avoid use in environments with corrosive gases.6-3Handling Cautions1)Do not solder with a soldering iron above 350℃（662°F）, or for more than 3 seconds.This sensor should be hand soldered.2)To maintain stability of the product, always mount on a printed circuit board.3)Do not use liquids to wash the sensor. If washing fluid gets through the lens, it can reduceperformance.4)Do not use a sensor after it fell on the ground.5)The sensor may be damaged by ±200 volts of static electricity. Avoid direct hand contact with the pins and be very careful when operating the product.6)When wiring the product, always use shielded cables and minimize the wiring length to preventnoise disturbances.７)The inner circuit board could be destroyed by a voltage surge. Use of surge absorption elements is highly recommended.Surge resistance：below the power supply voltage value indicated in the maximum ratedvalues section.8)Please use a stabilized power supply. Power supply noise can cause operating errors.Noise resistance：±10V or less (Square waves with a width of 50ns or 1μs) To reduce the effect of power supply noise, install a capacitor on the sensor’s power supply pin.9)Operating errors can be caused by noise from static electricity, lightning, cell phone, amateurradio, broadcasting offices etc…10)Detection performance can be reduced by dirt on the lens, please be careful.11)The lens is made of soft materials (Polyethylene). Please avoid adding weight or impacts thatmight change its shape, causing operating errors or reduced performance.12)Operating “temperatures” and “humidity level” are suggested to prolong usage. However, they do not guarantee durability or environmental resistance. Generally, high temperatures or highhumidity levels will accelerate the deterioration of electrical components. Please consider both the planned usage and environment to determine the expected reliability and length of life of the product.13)Do not attempt to clean this product with any detergent or solvent, such as benzene or alcohol, as these can cause shape or color alterations.14)Avoid storage in high, low temperature or liquid environments. As well, avoid storage inenvironments containing corrosive gas, dust, salty air etc. It could cause performance deterioration and the sensor’s main part or the metallic connectors could be damaged.15) Storage conditionsTemperature: +5 ～ +40℃ (+41 ～ +104°F)Humidity: 30 ～ 75%Please use within 1 year after products delivery.7.When Designing Your ProductTo ensure that the sensor’s detection capability corresponds to the specification, please installthe sensor in such a way that the rounded top of the lens protrudes at least 1mm above thechassis (enclosure), see picture below.Furthermore the hole in the chassis (enclosure) needs to take the sensor’s conical shape into consideration.When designing a PCB, make sure that the sensor’s back side and terminals do not come into contact with wiring patterns to prevent short-circuits.Recommended Hole Drilling DiameterChassis’s Hole-drilled PartRecommended PCB Pattern Diagram8.Special NoticeAs improvements are continually being made, the specifications or design of this product are subject to change without notice.Please strictly follow the “Safety Precautions” and “Operating Precautions” on the specifications sheet. Normal functioning cannot be expected if used in environments or conditions other than those specified above.We are deeply committed to providing the highest quality control for this product.Nevertheless:1)For issues not addressed above, we invite you to share your suggestions, ordetails about your company’s usage conditions, installation, specifications, needs of end users, and applications for this sensor.2)To reduce the risk of harm caused by product failure to human life or assets, this product shouldalways be used in conjunction with other safety measures, such as protective circuitry, double layered circuit boards, etc., and used within the guaranteed performance, efficiency or special characteristics values stated in the specification sheet.3）This product is warranted for a period of one year, from date of delivery, applicable only if the product is used in accordance with the precautions mentioned above and the specificationssheet. We will replace or repair at the delivery location any malfunctioning or defective part or entire product if such defect or malfunction is caused by us.However, the above warranty shall be void in the following circumstances:a) Damage caused to something else than the product itself.b) Damage or loss resulting during transportation, storage or handling after thedate of supply.c) Phenomenon unforeseeable in the state of the technology as of the supply date.d) Damage caused by natural or unnatural events such as fire, earthquake, flood,or conflicts beyond our control.。
人体红外传感器说明
超小型智能热释电红外检测器组件热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。
早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。
热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器，它可以作为红外激光的一种较理想的探测器。
它目标正在被广泛的应用到各种自动化控制装置中。
除了在我们熟知的楼道自动开关、防盗报警上得到应用外，在更多的领域应用前景看好。
比如：在房间无人时会自动停机的空调机、饮水机。
电视机能判断无人观看或观众已经睡觉后自动关机的机构。
开启监视器或自动门铃上的应用。
结合摄影机或数码照相机自动记录动物或人的活动等等……。
您可以根据自己的奇思妙想，结合其它电路开发出更加优秀的新产品。
或自动化控制装置。
热释电传感器基本知识热释电效应同压电效应类似，是指由于温度的变化而引起晶体表面荷电的现象。
热释电传感器是对温度敏感的传感器。
它由陶瓷氧化物或压电晶体元件组成，在元件两个表面做成电极，在传感器监测范围内温度有ΔT的变化时，热释电效应会在两个电极上会产生电荷ΔQ，即在两电极之间产生一微弱的电压ΔV。
由于它的输出阻抗极高，在传感器中有一个场效应管进行阻抗变换。
热释电效应所产生的电荷ΔQ会被空气中的离子所结合而消失，即当环境温度稳定不变时，ΔT=0，则传感器无输出。
当人体进入检测区，因人体温度与环境温度有差别，产生ΔT，则有ΔT输出；若人体进入检测区后不动，则温度没有变化，传感器也没有输出了。
所以这种传感器检测人体或者动物的活动传感。
由实验证明，传感器不加光学透镜(也称菲涅尔透镜)，其检测距离小于2m，而加上光学透镜后，其检测距离可大于7m。
为了缩短产品研发周期，快速应用热释电传感技术。
电子制作实验室网站批量供应以下几种热释电传感器成品组件。
红外模块使用注意事项：1、人体感应器模块属于高度敏感的器件，它对电源要求很高，必须经过良好的稳压滤波，例如9V的层叠电池就可能因为内阻较大不能正常工作，建议客户用LM7808稳压芯片稳压后再通过220UF和0.1UF的电容滤波后供电。
