CFG桩顶砂石褥垫层施工方案

合集下载

褥垫层施工方案

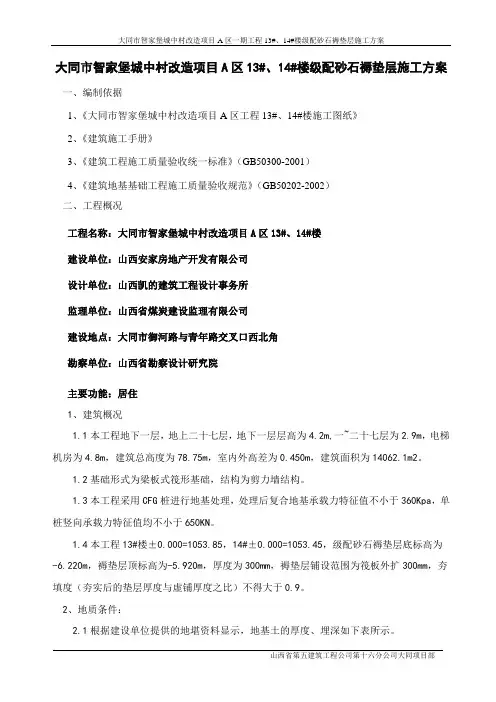

大同市智家堡城中村改造项目A区13#、14#楼级配砂石褥垫层施工方案一、编制依据1、《大同市智家堡城中村改造项目A区工程13#、14#楼施工图纸》2、《建筑施工手册》3、《建筑工程施工质量验收统一标准》（GB50300-2001）4、《建筑地基基础工程施工质量验收规范》（GB50202-2002）二、工程概况工程名称：大同市智家堡城中村改造项目A区13#、14#楼建设单位：山西安家房地产开发有限公司设计单位：山西凯的建筑工程设计事务所监理单位：山西省煤炭建设监理有限公司建设地点：大同市御河路与青年路交叉口西北角勘察单位：山西省勘察设计研究院主要功能：居住1、建筑概况1.1本工程地下一层，地上二十七层，地下一层层高为4.2m,一~二十七层为2.9m，电梯机房为4.8m，建筑总高度为78.75m，室内外高差为0.450m，建筑面积为14062.1m2。

1.2基础形式为梁板式筏形基础，结构为剪力墙结构。

1.3本工程采用CFG桩进行地基处理，处理后复合地基承载力特征值不小于360Kpa，单桩竖向承载力特征值均不小于650KN。

1.4本工程13#楼±0.000=1053.85，14#±0.000=1053.45，级配砂石褥垫层底标高为-6.220m，褥垫层顶标高为-5.920m，厚度为300mm，褥垫层铺设范围为筏板外扩300mm，夯填度（夯实后的垫层厚度与虚铺厚度之比）不得大于0.9。

2、地质条件：2.1根据建设单位提供的地堪资料显示，地基土的厚度、埋深如下表所示。

地基土厚度、埋深、标高统计结果表2.2根据建设单位提供的地堪资料显示，本场地天然地基土承载力特征值如下表所示。

天然地基土承载力特征值一览表3、自然条件：3.1地面粗糙度为B类，建筑物场地土类别为Ⅱ类，抗震设防烈度为7度。

3.2场地标准冻深为1.50m。

3.3地形地貌：拟建场地地势西北高东南低，最大高差3.26m。

场地所属地貌单元为御河西岸Ⅰ级阶地。

褥垫层施工方案

目录第一章编制依据 (2)第二章工程概况 (2)第三章施工部署 (2)第四章劳动力进场计划及需用计划 (3)第五章主要机械设备 (3)第六章主要施工方法 (4)第七章质量标准 (5)第八章应注意的质量、环境和职业健康安全问题 8.1质量问题 (6)第一章编制依据第二章工程概况本工程为中牟绿博文化产业园区绿博2号安置区工程，位于河南省郑州市中牟县广惠街西、中央大道北、永盛路南、紫薇路东，交通便利。

占地面积1208亩，总建筑面积为1424078m2，地上18层和26层，地下一层局部二层，建筑总高度为18层55。

8米，26层78。

3米。

基础为筏板基础和独立柱基。

第三章施工部署3.1施工目标:严格履行合同,按设计图纸及有关规范、规程施工，确保安全生产,文明施工，杜绝伤亡事故.3。

2质量目标：确保本工程全部达到国家现行的工程质量验收标准.工程一次性行验收合格。

3。

3施工准备1 、资料准备正式施工前必备的资料主要有:CFG桩检验合格，平面布置放线，施工图设计，施工组织设计，图纸会审纪要及设计变更等，在施工前搜集类似工程场地的设计、施工经验数据。

2、材料准备根据设计要求准备充分的材料,所有材料均应有出厂合格证及检验合格证明书，保证使用的产品均为合格产品,本工程褥垫层工程常用的材料有：砂、石等。

3、场地准备场地应做到三通一平，保证机械的正常操作空间，有足够的材料搅拌场地等，材料的堆放场地。

4、机械准备褥垫层机械设备主要有：搅拌机、平板振动器等,所有设备使用前应进行校准检修，在有效的使用期内使用，并且设备性能良好，使用正常.第四章劳动力进场计划及需用计划4.1劳动力计划表劳动力计划表单位:人4.2劳动力安排情况描述：1、在进场施工前，根据项目经理部提出劳动力需用计划，根据需求总体部署劳动力。

选择劳动技能好的专业施工队，特殊工种上岗人员持特殊上岗证.2、劳动力进场后,经安全教育、质量培训、技术交底,并经专业知识考核后准予上岗。

CFG桩帽褥垫层施工工艺

CFG桩帽、褥垫层施工工艺一、CFG桩帽施工1、桩间土处理CFG桩成桩28天后，开始桩帽施工，沿线路方向每200米为一个单元，实行流水化作业：桩间土处理-桩头处理-桩基检测-桩帽施工。

采用小型挖掘机挖除桩间土，为减小对桩间土的干扰，挖至褥垫层底部标高以上10cm后人工清理桩间土。

清至褥垫层底部标高后，用小型蛙式夯机夯实桩间土。

按照设计要求，桩间土压实标准如下：①基床底层：孔隙率n≤28％，压实度k≥0.95，Evd≥40MPa；②基床底层以下：孔隙率n≤31％，压实度k≥0.92，Evd≥40MPa。

2、桩头处理开挖桩帽，桩帽型式圆形扩大基础深50cm、顶宽90cm、底宽50cm，开挖到位后，在桩顶设计标高处(伸入桩帽10cm)用手持式小型无齿锯环向切5cm 深的环缝，再用风镐或钢钎成120度角3个方向打入截断桩头，再用手锤将桩顶从四周向中间修平至桩顶设计标高(伸入桩帽10cm)。

3、桩基检测低应变检测总桩数的10%，复合地基荷载试验检测总桩数的2‰并不少于3根。

4、桩帽施工为确保桩帽顶部圆顺，制作10cm高直径90cm的钢模板做为桩帽顶模。

模板定位后人工灌注混凝土，小型振动棒振捣密实，人工用钢抹子抹平。

5、注意事项桩帽施工期间，下雨时用彩条布或厚塑料布覆盖，防止桩间土被水浸泡。

二、褥垫层施工方案CFG桩帽以上设计50cm厚碎石垫层，设置形式由下而上采用20cm(碎石)+5cm（砂）+一层双向径编土工格栅+5cm（砂）+20cm(碎石)。

褥垫层施工以工艺性试验确定的参数进行施工。

工艺性试验方案：采用的5-30mm级配碎石掺40%的0-5mm石粉，拌和均匀后进行填筑。

特选DK1217+750.18-+950.18段200m长路基褥垫层施工作为试验段。

见褥垫层断面图、褥垫层施工工艺流程图。

褥垫层施工工艺流程图3土工格栅砂层砂层碎石层碎石层2.1.1.施工准备碎石层的5-30mm级配碎石和0-5mm石粉的主要物理力学性能指标进行抽样检验合格后方可使用。

CFG桩基施工方案

目录1、工程概况21.1、工程简介21.2、自然特征22、施工方案22.1、施工工艺流程22.2、施工准备22.3、工艺性试桩32.4、桩基施工3、钻机就位3、钻进成孔4、泵送混合料4、移机5、凿除桩头5、桩帽施工6、碎石砂垫层施工73、人员、设备配置74、施工进度安排85、施工监测85.1、监测内容95.2、监测频次95.3、资料整理96、工程质量保证措施96.1、质量控制要点106.2、成桩常见问题11、堵管11、窜孔12、接桩方法12、桩头空芯13、桩端不饱满137、安全生产保证措施137.1、安全措施137.2、安全防护148、文明施工措施149、环境保护措施159.1、环境保护机构设置159.2、防尘措施159.3、噪声控制159.4、水土保持措施15CFG桩基施工方案1、工程概况1.1、工程简介厦漳跨海大桥工程（海平互通式立交）软土路基段落为A匝道AK0+982.8~AK1+049.1段，该段软基段落均为新建匝道，地基处理方法为CFG桩复合地基。

设计桩径为0.5m，桩长9.5m~11.5m，桩间距为1.7m*1.7m与1.7*1.9m，共860根，总长9427m。

桩身混凝土强度为C20，桩帽为双面配筋的现浇C30钢筋混凝土板，桩帽与桩为现浇混凝土连接，桩顶设50cm厚级配碎石砂加筋褥垫层，夹两层双向钢塑复合土工格栅。

考虑到挤土效应的影响，本工程设计采用长螺旋钻管内泵压施工工艺。

1.2、自然特征本工程属于海积一级阶地地貌软土发育工程地质区，地形较平缓。

该填方路段地层为高压缩性土层，地层主要为第四系海积层：流塑状淤泥与淤泥质粘土，厚约0.0~1.60m；可硬塑状粉质粘土层；松散-中密状砂层；中密状卵石层，在7度地震作用下，不会发生震陷液化；下卧南园组J3n凝灰熔岩与其风化层。

该段路基土工程地质性质较差，软土层厚度较小但埋深较大。

场区内地下水主要为赋存海积砂层中的孔隙水与基岩中裂隙水，主要接受大气降水与潮汐侧向补给，水位水量随季节性变化不大。

CFG桩顶褥垫层试验段砂砾石填料工艺总结

CFG桩顶褥垫层试验段工艺示范总结*******客专线XXTJⅡ标路基试验段CFG桩顶褥垫层施工总结施工旳**客运专线***标段铁路路基CFG桩顶褥垫层厚度60cm，填料原设计采用级配碎石，通过变更设计现采用砂砾石，详细技术规定参见如下“砂砾石填料技术指标”。

采用砂砾石作填料长处较多，既能减少对土工格栅旳破坏，又能充足运用当地资源，减小对自然环境旳破坏，少采石，减少工程施工成本，迅速形成大干快上旳局面，缩短工程施工工期。

详细设置措施为由下而上为25cm砂砾石垫层+一层双向经编土工格栅+35cm 砂砾石垫层（如采用级配碎石，则设置措施为25cm碎石垫层+5cm中粗砂+一层双向经编土工格栅+5cm中粗砂25cm碎石垫层）。

一、砂砾石填料旳生产及技术指标1、料源本段地处长江平原，天然旳砂砾石填料丰富，通过自卸汽车可运至现场。

2 生产工艺褥垫层采用天然级配砂砾石类填料，且最大粒径不不小于60mm。

天然级配填料到现场后通过自卸汽车、装载机等机械上料，人工拌和均匀与平整后进行压实，然后铺设双向经编土工格栅，最终填筑和压实上层砂砾石。

3、砂砾石填料技术指标为满足***客运专线路基填料旳规定，我项目部进行了粒径不不小于60mm填料旳粒径、颗粒密度、最佳含水率和现场填筑等试验。

经试验表明，自卸汽车运至施工现场过程中，存在不一样程度旳离析现象。

在填筑过程中，出现大颗粒集中旳现象，填筑后旳Evd值不稳定。

综合上述两个方面，经与监理单位多次研究式配试验后，确定在采用如下技术参数进行填筑时，获得了很好旳检测效果。

技术参数：根据现场压实状况，沙砾石最大粒径不不小于60mm，最佳含水量为3～4%，级配良好，不均匀系数Cu>5，曲率系数Cc＝1～3时，压实效果最佳。

现场取样检测沙砾石最大粒径不不小于60mm，颗粒密度为2.60g/cm3，不小于20mm颗粒含量占29％，5～10mm颗粒含量占14％，不不小于0.075mm旳细颗粒含量为5％。

土方开挖、桩头清理及褥垫层施工方案1

土方开挖、桩头清理及褥垫层施工方案1
1. 土方开挖
在进行土方开挖时，首先需要对施工现场进行勘察，确定土方开挖的范围、深度和高程。

在勘察完成后，按照设计图纸要求，采用适当的施工机械进行土方开挖作业。

土方开挖的目的是为了确保地基的稳定性和承载力，同时为后续的施工工作提供合适的基础条件。

2. 桩头清理
桩头清理是指对桩基进行清理和修整的工作。

在进行桩头清理时，首先需要清除桩头周围的杂物和泥沙，确保桩基的稳定性和可靠性。

随后，对桩头进行修整、清理，保证桩顶与土面的平整连接。

桩头清理是桩基工程中的重要环节，对桩基的承载能力和稳定性具有重要影响。

3. 褥垫层施工
褥垫层是指位于地基表面与基础结构之间的一层材料，旨在提高地基承载能力和稳定性。

在进行褥垫层施工时，首先需要将褥垫层材料按设计要求进行层压、均匀铺设。

清理地基表面，确保褥垫层与地基之间的紧密连接。

褥垫层施工完成后，应进行质量检查，确保施工质量符合标准要求。

结语
土方开挖、桩头清理及褥垫层施工是建筑工程中的重要工作环节，对工程的质量和安全具有重要影响。

通过合理的施工方案和规范的操作，可以确保施工工作的顺利进行，提高工程的质量和效率。

在实际工程中，我们需要严格按照设计要求和标准操作，保障施工质量和安全，确保工程顺利完成。

cfg桩顶砂石褥垫层施工方案

砂石褥垫层施工方案一、编制依据1、陕西省现代建筑设计研究院设计施工图2、《建筑地基处理技术规范》（JGJ94-2008)3、类似工程经验二、工程概况本工程地基为素混凝土刚性复合地基，桩径400㎜，褥垫层为30㎜厚级配砂石，石子采用碎石，最大粒径不大于30㎜，中粗沙掺量为20％-30％。

褥垫层采用静力压实法，夯填度不大于0.9，褥垫层平面范围宽出筏板基础垫层300㎜.三、材料及主要机具：1. 天然级配砂石或人工及配砂石：宜采用质地坚硬的中砂、粗砂、砾砂（卵）石、石屑或其他工业废粒料。

在缺少中、粗砂和砾石的地区，可采用细砂级配应良好。

2. 级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾，含泥量不宜超过3%。

碎石或卵石最大粒径不得垫层或虚铺厚度的2/3，并不宜大于30㎜。

3. 主要机具：静力振动器、装载机、手推车、平头铁锹、喷水胶管、2米靠尺、小线或细铅丝、钢尺或木折尺等。

四、施工准备1. 设置控制铺筑厚度的标志，如水平标准桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木桩。

2. 在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。

3. 铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。

应在未做地基前处理完毕并办理隐检手续。

4、检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。

5、搭设串筒或溜槽，便于级配砂石下到坑底，不能直接向下抛洒，防止离析。

五、操作工艺1、对级配砂石进行技术签定，严格按8:2比例配制，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。

2、分层铺筑砂石1）铺筑砂石的每层厚度，一般为15-20㎝，分层厚度可用样桩控制。

2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。

(整理)CFG桩的施工工艺及施工方案.

CFG桩的施工工艺及施工方案2.FG桩的使用范围CFG桩又名水泥粉煤灰碎石桩，适用于黏性土、粉土、砂土和已自重固结的素填土等地基。

对淤泥质土应地区的经验或现场试验确定其的适应性及使用性。

3.编制依据及规范（1）中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB50300 2001）（2）中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB50202 2002）（3）中华人民共和国行业标准《建设地基处理技术规范》（JGJ79 2002）（4）中华人民共和国国家标准《建筑地基基础设计规范》（50007 2002）（5）施工图纸（6）现场地质勘察报告4.CFG的性能（1）CFG桩：又名水泥粉煤灰碎石桩（2）水泥粉煤灰碎石桩：由水泥、粉煤灰、碎石、砂等混合加水搅拌形成高黏结强度桩，并由桩、桩间的土等组成的复合地基处理方法。

5.CFG桩基本要求及规定（1）CFG桩应选择承载力相对较强的土层作为桩端持力层。

（2）CFG桩复合地基设计时要进行地基变形试验及验算。

（3）技术人员要掌握承担的工程地基处理目的、加固原理、技术标准及质量标准等。

认真阅读本工程的地质勘察资料，根据不同的地质条件，做出相应的调整。

施工中要有专业人员负责质量控制和监测，并做好施工现场记录。

当发现场有异常情况时，必须及时会同有关部门进行分析原因并做出相应的方案调整。

6.施工准备（1）技术准备a.建筑物场地工程地质勘查报告及必要的水文资料；b.申清CFG桩位分布图，并编制好每根桩位的序号，认真阅读设计说明及施工说明；c.对建筑物场地及周边的高压线、电话线、地下管线、地下构筑物及其他地下障碍物；d.建筑物场地的水准控制点及引进坐标点和施工场地的坐标网线控制点；e.具备“三通一平”条件，由于CFG桩机较高而且又重，在平整场地时一定压实和平整；f.施工前根据施工场地的勘察资料确定施工机器及配套设施；g.编制材料供应计划，根据设计要求标明使用材料的规格、质量要求和数量，根据设计强度做好混合料配比；h.正式开工前试成孔不少于2个孔，以复核地质资料及设备、工艺是否适用，确定选用的技术参数（包过水泥、碎石、粉煤灰及水拌合量、塌落度、流量、泵送的压力、导管或钻杆提升的速度等）；i.根据施工场地的平面放好桩位，确定施工的路线图；j.编制好施工总进度、月进度、周进度报表。

褥垫层施工方案

目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (1)四、施工工艺流程及技术要求 (2)五、质量控制 (4)六、安全文明施工 (4)七、成品保护 (4)八、注意事项 (5)一、编制依据1、九里安置区二期G-1#、2#、4#~13#楼施工图2、《建筑地基工程施工质量验收标准》GB50202-20183、《建筑地基处理技术规范》JGJ79-20124、建筑施工手册（第四版）二、工程概况本工程为九里安置区二期工程，工程位于三清路以南，府前路以北，颍州南路以西，中清路以东。

根据勘察报告，本工程1#、2#、4#~13#主楼基础采用水泥粉煤灰碎石桩（CFG）处理。

桩身混凝土强度C20，桩径400mm，桩间距1.55m*1.55m布置。

要求复合地基承载力特征值不低于340Kpa。

基槽开挖至设计标高后，采用级配良好的7：3级配砂石（最大粒径不大于30mm）铺设褥垫层，褥垫层满铺，压实厚度200mm，每边扩出基础外边缘200mm，褥垫层采用静力压实法，要求夯填度不大于0.90.。

级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。

三、施工准备3.1 技术准备3.1.1 施工开始前，技术部负责组织现场管理人员及施工操作人员对图纸熟悉和会审，发现问题及时与监理工程师、甲方现场负责工程师汇报。

3.1.2 技术部负责施工方案交底工作。

3.1.3 施工前要向施工人员进行技术交底工作。

3.1.4 施工前质量技术部要对楼号控制点进行复核，如有不符合及时向监理工程师、甲方现场负责工程师汇报。

3.2 设备、机具、人员准备四、施工工艺流程及技术要求4.1 施工准备：4.1.1在已完成的CFG桩顶面，清除污染物及浮土。

4.1.2联系好砂石料的供货单位，保证施工的连续性。

4.1.3修好从地面到基坑底的坡道，使挖掘机能够正常行驶。

4.1.4准备好施工过程中的试验器材，以便在施工过程中随时检查砂石的压实程度。

4.1.5 设置控制铺筑厚度的标志，如水平标准木桩等。

褥垫层施工方案(正式版)

临颍县南苑城市棚户区改造建项目--3#、7#楼基础褥垫层施工方案编制人：审核人：审批人：2017年8月日目录褥垫层施工方案 (3)一. 目的 (3)二. 适用范围 (3)三. 编制依据 (3)四. 材料要求及主要机具 (3)五. 施工工艺流程及技术要求 (3)六. 质量控制 (4)七. 安全文明施工 (5)八. 附表 (5)褥垫层施工作业指导书一. 目的明确地基处理中褥垫层施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范褥垫层作业的施工。

充分做好地基施工的技术交底工作及安排落实好各工作人员，使各工作人员对自己的本职工作心中有数。

二. 适用范围本工艺标准适用于工业和民用建筑的砂石地基、地基处理以及地面垫层（夯实和碾压法）三. 编制依据1.临颍县南苑城市棚户区改造建设项目3#、7#楼施工图2.《建筑地基基础工程施工质量验收规范》GB50202-20023.《建筑地基处理技术规范》JGJ79-20124.建筑施工手册（第四版）四. 材料要求及主要机具4.1.1 天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、碎（卵）石等。

碎石：砂的比例为4:6，有机物含量小于3%，碎石粒径10-20mm,不应超过20mm, 砂粒径5mm以下的中粗砂，进行人工或机械拌合，垫层的夯填度不得大于0.90。

级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。

4.1.2 主要机具：一般应备有推土机、压路机、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺等。

五. 施工工艺流程及技术要求5.1 施工准备：5.1.1在已完成的CFG桩顶面，清除污染物及浮土。

5.1.2联系好砂石料的供货单位，保证施工的连续性。

5.1.3修好从地面到基坑底的坡道，使装载机和压路机能够正常行驶。

5.1.4准备好施工过程中的试验器材，以便在施工过程中随时检查砂石的压实程度。

5.1.5 设置控制铺筑厚度的标志，如水平标准木桩等。

地基(褥垫层)施工方案

地基处理（褥垫层）施工方案项目名称： ***************建设单位： ***************设计单位： ***************监理单位： *************** 施工单位： ***************二○一五年十二月十日地基处理（褥垫层）施工方案审批表（项目部）地基处理（褥垫层）施工方案审批表（工程公司）表B.0.1 施工组织设计或（专项）施工方案报审表工程名称：*************** 编号：注：本表一式三份，项目监理机构、建设单位、施工单位各一份。

目录1.编制依据 (1)1.1编制依据 (1)1.2编制范围 (1)1.3编制原则 (1)2.工程概况 (2)2.1工程信息 (2)2.2地质情况 (2)2.3设计要求 (2)2.4施工场地条件 (3)3.施工准备 (4)3.1施工及技术准备 (4)3.1.1施工准备 (4)3.1.2技术准备 (4)3.2机具准备 (4)3.3材料准备 (5)3.4检验试验准备 (6)4.施工安排 (7)4.1施工总体布置 (7)4.1.1施工部位 (7)4.1.2施工内容 (7)4.1.3施工流水段的划分 (7)4.1.4施工顺序 (7)4.2工期安排 (7)4.2.1工期安排 (7)4.2.2工期保证措施 (8)4.3劳动力组织 (9)4.4项目组织机构设置及职责分工 (10)4.4.1项目组织机构设置 .............................................................. 错误!未定义书签。

4.4.2职责分工 (10)5.主要的施工方法和工艺 (13)5.1施工工艺流程 (13)5.1.1基层处理 (13)5.1.2放线定位、引测高程控制桩 (13)5.1.3级配砂石的拌合 (13)5.1.4分层铺筑砂石 (14)5.1.5洒水 (14)5.1.6找平和验收 (14)5.2施工重难点 (15)6.质量要求 (16)6.1质量目标 (16)6.2质量控制标准 (16)6.3质量保证措施 (16)7.成品保护 (18)8.安全、环保措施 (19)9.成本节约措施 (21)10.分包管理 (22)1.编制依据1.1编制依据（1）本工程设计图纸（2）施工总组织设计（3）《*************** 》（4）《建筑工程施工质量验收统一标准》(GB50300-2013)（5）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（6）《建筑地基处理技术规范》JGJ79-2012（7）建筑施工手册（第五版）1.2编制范围用于*************** 程地基处理（褥垫层）施工。

CFG桩褥垫层施工工艺

CFG桩褥垫层施工工艺一、工程概况路基经CFG桩加固地基后，在桩顶铺0.6m厚的碎石垫层，内铺一层单向塑料聚丙烯土工格栅（TGDG260型），其极限抗拉强度不小于2600KN/m。

从而使桩、土及碎石加筋褥垫层形成一个整体，共同承担上部荷载的复合地基。

二、设计要求1、褥垫层结构：具体设计形式自下至上为25cm（碎石）+5cm （中粗砂）+土工格栅+5cm（中粗砂）+25cm（碎石）。

2、填料材料：垫层中所采用的砂为天然级配的中粗砂，不含草根、垃圾等杂质，含泥量不大于5%。

垫层中所采用的碎石最大粒径不宜大于50mm，级配良好的碎石，细粒含量不大于10%。

三、施工工艺1、褥垫层施工工艺流程褥垫层施工工艺流程图见下图。

2、施工准备（1）按照设计图纸要求进行单桩承载力、复合地基承载力试验，看是否满足设计要求。

（2）设计没有CFG桩加固地基的需检测基底承载力采用动力触探，必须满足设计要求，否则需换填处理。

（3）CFG桩桩间土在褥垫层施工前应检测其压实系数Ｋ是否≧0.9，如不能满足要求，应使用小0型夯实机具或人工进行夯实。

（4）填料填筑前应进行填料级配实验和击实实验，取得级配曲线范围、最大干密度、最佳含水量等相关参数。

3、褥垫层现场施工（1）底层碎石施工测量人员放出填筑褥垫层路基中线及边线，边线加宽不少于0.3m。

将合格的填料用自卸汽车运至现场卸料，填料松铺厚度约28cm,采用小挖机机进行填料初平，人工配合精平，小型打夯机打夯密实，底层碎石施工压实厚度为25cm。

（3）砂层及土工格栅施工在底层碎石垫层上进行第一层砂垫层施工，第一层砂垫层铺设厚度为5cm。

在第一层砂垫层上铺设一层土工格栅，采用极限抗拉强度大于260KN/m的单向土工格栅。

铺设时沿路基横向铺设，搭接宽度不小于50cm，铺设时路基坡脚两侧预留2m回折长度。

土工格栅拉紧后采用插竹扦固定。

土工格栅铺设完成并经监理工程师验收后，进行第二层砂垫层施工。

第二层砂垫层铺设厚度为5cm。

CFG桩帽褥垫层施工工艺

镇原县鑫河湾居住小区CFG桩碎石褥垫层作业指导书编制：审核：批准：2013年11月12日CFG桩碎石褥垫层作业指导书一、施工准备1、桩基检测以每栋楼为一个检测单位，抽取不少于总桩数的10%的桩进行低应变动力试验，检测桩身完整性。

地基检验应在桩身强度满足试验荷载条件时，并应在施工结束28d后进行，复合地基荷载试验检测总桩数的0.5～1%，且每个单体工程的试验数量不应少于3点。

2、桩间土处理CFG桩经试验检测合格后，经建设、监理、施工三方验收合格后方可进入碎石褥垫层施工，以每栋楼为一个施工单元，实行流水化作业。

由于现场采用小型挖掘机配合人工挖除桩间土，致使桩间土平整度较差，摊铺碎石垫层前必须人工进行整平，平整度要求±5cm，人工整平桩间土至褥垫层底部标高后，用蛙式夯机夯实桩间土，夯实时注意保护好桩头。

3、地下水处理现场地下水位较高，施工前可采取在楼位四周挖降水槽、降水坑等方法降低地下水位，确保机械能正常施工行驶，严禁重型机械扰动桩间土或桩间土翻浆而降低地基承载力。

4、注意事项施工期间做好防排水措施，防止桩间土被水浸泡。

二、碎石褥垫层施工方法1、设计要求：CFG桩顶以上设计30cm厚碎石垫层，可选一栋楼褥垫层施工作为工艺性试验，确定摊铺厚度、碾压遍数、碾压机械；2、材料要求：碎石宜选取5-30mm级配碎石，碎石最大粒径≤30mm，含泥量≤5％；不允许使用风化石子，碎石应清洁无土、不含石粉及风化杂质。

3、碎石摊铺：施工前先在楼位场地洒摊铺中心线、边线，对作业工班进行技术交底，人员机具设备配置齐全。

碎石采用自卸式汽车运输，装载机摊铺，平地机平整，轮式装载机或压路机碾压。

采用画点布料控制虚铺厚度，本工程设计碎石垫层厚度30cm，一次摊铺到位，不得多次找补。

为防止机械扰动桩间土，应采用小型装载机铲运碎石至摊铺点进行虚铺，采用用人工配合机械进行摊铺，摊铺的碎石应级配分布均匀一致，无明显颗粒分离现象，对个别地方级配不合理的进行人工二次搅拌均匀。

级配砂石垫层施工方案

级配砂石垫层施工方案一、工程概述：1、根据西安陆港梦想公社公租房一期设计图纸要求，在地下车库基础垫层以下-14.5（369.400）～-13.5（370.400）做1000厚级配砂石垫层垫层，在CFG桩顶做300厚（369.850～370.15）褥垫层。

2、要求回填用人工级配砂石，不得含有草根等有机杂质，颗粒级配良好，含泥量不宜超过3%，要求压实系数：车库部分不小于0.97；褥垫层部分不大于0.9。

二、施工准备1、机械准备：挖掘机、振动式平板打夯机、不小于18吨压路机、手推车、铁锹、2m靠尺、水准仪、小线、长600小木桩或钢筋、运输车、铲车。

2、作业条件：(1)对砂石送试验室，做原材检验，并做好现场击实试验。

(2)清理基坑范围内建筑垃圾和污物，并对天然地基进行原土压实三遍（筏板范围内不进行压实）。

(3)进行水平控制点的引测，并作好标记。

以控制回填的高度和厚度。

(4)褥垫层施工时CFG桩顶已凿除至设计标高，并已将多余土方清理至设计标高，杂物已清理干净。

三、施工工艺采用自卸汽车直接堆至回填地点，用挖掘机摊铺砂石。

铲车和人工配合进行回填的平整工作，以压路机压实为主，局部压力机走不到的地方采取振动式平板打夯机夯实。

基坑内清理→级配砂石→分层铺筑砂石、找平→洒水→夯实或压实→检验密实度→修正进一步找平验收。

1、基坑内清理：将基础上表面的建筑垃圾等杂物清理干净，原有地基要整平压实不少与三遍，如地基虚砂干燥要提前洒水湿润以保证地基压实。

（现场砂子：卵石3：3：4、级配砂石：本工程采用人工级配，2．粒径10～30：卵石粒径5～10）。

3、对砂石进行现场搅拌均匀后铺摊、找平：回填要分层铺摊，分4层，每层虚铺厚度一般控制在30-35cm，不宜超过35cm（不含褥垫层部分），压实后为24～26。

分层厚度采用标高控制桩控制并经常用水准仪进行检查测量标高。

接差处应注意压实，施工时按先深后浅的顺序进行。

分段施工时，接头处应做成斜坡，每层错开0.5-1.0m，并充分压实。

砂石褥垫层施工方案

目录一、编制依据2二、工程概况2三、施工准备2四、施工部署3五、操作工艺3六、质量保证4七、成品保护5八、应注意的质量问题5九、安全环保措施6砂石褥垫层施工方案一、编制依据1、鹿邑真源医院门诊、医技综合楼、病房楼施工图纸。

2、《建筑地基处理技术规范》（JGJ979-2002）。

3、《建筑地基基础工程施工质量验收规范》（GB0202-2002）二、工程概况1、设计概况：本工程地基为混凝土刚性CFG复合地基，桩径400㎜，褥垫层为300㎜厚中砂、粗砂或级配砂石，石子采用粒径不大于30㎜的石子，褥垫层采用静力压实法，夯填度不大于0.9，褥垫层平面范围宽出相应基础200㎜。

2、实际选用：级配砂石3：7。

三、施工准备1、技术准备（1）、设置控制铺筑厚度的标志，如水平标准桩或标高桩或在固定的建筑物墙上、坑或槽的边坡上弹上水平标高线或钉上水平标高桩。

（2）、继续做好降水工作，使基坑（槽）保持无水状态。

并验收合格。

（3）、铺筑前，应组织有关单位对砂石垫层下的基土（层）、桩基进行共同验槽并办理好隐检手续，验收合格后方可施工褥垫层。

（4）、检查基槽（坑）的边坡是否稳定，并清除基底上的浮土和积水。

2、材料及主要机具（1）、选用人工级配砂石宜采用质地坚硬的中砂，质地坚硬粒径不大于30㎜的石子。

（2）、级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾，含泥量不宜超过3%。

（3）、主要机具：静力振动器、压路机、挖掘机、装载机、手推车、平头铁锨、喷水用胶管、2米靠尺、小线、钢尺等。

四、施工部署：1、级配砂石用机械搅拌，机械运输，边角用人工或人力车配合。

2、碾压用压路机，边角用振动器人工夯实。

五、操作工艺1、用挖掘机拌合级配砂石，严格按3:7比例配制，其质量应达到设计要求或规范规定。

拌好后直接运下槽边。

2、基槽内的级配砂石用挖掘机倒运、平摊（人工配合平整），2、铺筑砂石（1）、铺筑砂石的厚度为340㎜，宜采用8~12t压路机碾压密实。

CFG、破桩、褥垫层施工详解

管理制度
1.凡在岗管理人员严格按照CFG砼桩复合地基质量技术控制标准的要求进行质量控制和施工，凡超过允许偏差的桩移位，每根罚款100元；
2.要确保开挖桩间土的高度和平整度在±30mm内，大于此值±20mm时，每处罚款50元；
3.开挖桩间土避免碰撞CFG桩，一旦发生碰撞，撞坏CFG桩的罚款200元/根（此费用包含了补桩头的材料、人工费）。
二、CFG桩挖桩间土
1.使用小挖掘机挖桩间土，大挖掘机装车配合运土车；
2.挖桩间土时严禁碰撞桩头，如稍不用心就会碰坏桩身、甚至坏到土面以下的部位，这样就需补桩，待砼强度达到要求后方可进行下一步施工，这样就造成工期无限拖延。
3.挖桩间土必须和破桩头同时施工，在挖桩间土的时候要确保挖掘机能够挖到已破的桩头，并要将破的头和桩间土及时运走。
4.质量标准（共7项）（1）孔深 +100；（2）桩径 -20；（3）垂直度 <1.5%；（4）砼塌落度 180～220（+20）；（5）充盈系数 >1～1.2；（6）桩顶标高 +30～-50；（7）桩位移群桩≦0.4D（D为桩直径）单桩≦0.25D
一、施工技术质量管理
5.做好施工记录，确保有追溯性。（1）值班人姓名；（2）桩顶标高，地面标高，设计孔深，实钻孔深；（3）开始浇灌砼时间——终灌砼时间，每根桩需作记录；（4）每罐砼浇注多少根桩，每根桩浇注多少砼，签写在记录单上，砼浇灌桩的充盈系数 >1～1.2为该桩合格；（5）塌落度的测试记录，每车均测。
二、CFG桩挖桩间土
4.桩间土挖后的土面平整度为±30mm，严禁高低不平，在挖桩间土时，及时跟人操平和找平；
5.原土夯实，用立式夯机夯实，夯实和桩试验、小应变试验同时进行，以便节约工期。

CFG桩褥垫层施工工艺

目录一、编制依据 (2)二、工程概况 (2)三、设计要求 (3)四、施工工艺 (3)五、沉降元件埋设 (7)六、施工工艺质量标准 (7)七、主要施工机械、仪器配备 (9)八、施工人员配置 (10)九、雨季施工保证措施 (10)CFG桩褥垫层施工总结一、编制依据1.1《高速铁路设计规范（试行）》（TB10621-2009 J971-2009）；1.2《铁路路基设计规范》（TB10001-2005）；1.3《客运专线铁路路基工程施工技术指南》（TZ212-2005）；1.4《铁路路基土工合成材料应用设计规范》（TB10118-2006 J532-2006）1.5《客运专线铁路路基工程质量验收暂行标准》（铁建设[2005]160号）；1.6建设单位、设计单位、监理单位的相关文件通知；1.7新建铁路合福线合肥至福州段施工图首次设计技术交底资料。

1.8新建铁路合福线合肥至福州段施工图设计路基工程施工图设计参考图集二、工程概况中铁二十四局上饶车站改扩建工程项目部三分部路基施工里程为DK468+546.88～DK469+207.97（上饶车站正线）长613.46m，CFG桩地基加固处理段为：DK468+590～+690、DK468+730～+790段正线地基采用后插筋CFG桩加固,DK468+546.88～+590、DK468+690～+730、DK468+790～+840、DK468+950～DK469+055段正线地基采用CFG桩加固，桩径0.5m，桩长4.0～11.5m，桩间距1.6～1.8m，其中：DK468+546.88～+566.88段桩间距1.6m，其余地段桩间距1.8m，按正方形布置。

桩顶铺0.6m碎石垫层设二层双向土工格栅，结构组成按25cm碎石+3cm中粗砂+第一层土工格栅+4cm中粗砂+3cm中粗砂+第二层土工格栅+25cm 碎石，其中DK468+990～DK469+055桩顶铺0.6m级配碎石+5%水泥垫层设二层双向土工格栅，其抗拉强度不小于110kN/m。
