实验六沥青运动粘度试验
实验六：沥青运动粘度试验一．试验目的本方法适用于采用毛细管粘度计测定粘稠石油沥青、液体石油沥青及其蒸馏后残留物的运动枯度。
非经注明，试验温度为135℃（粘稠石油沥青）及60℃（液体石油沥青）。
为得到粘稠石油沥青高温时的粘温曲线，以决定等粘温度作为施工温度时，宜用120℃、15O℃、18O℃作为试验温度。
二．试验设备（1）毛细管粘度计：通常采用坎芬式（Cannon-Fenske）逆流毛细管枯度计，也可采用国外通用其它的类型，如翟富斯横臂式(ZeitfuchsCross-Arm）粘度计、兰特兹-翟富斯（Lantg-Zeitfuchs）型逆流式枯度计以及BS/IP/RTU型逆式粘度计等毛细管粘度计进行侧定。
（2）恒温水槽或油浴：具有透明壁或装有观测孔，容积不少于2L，并能使毛细管距浴壁的距离及试样距浴面至少为20mm，并装有加热温度调节器、自动搅拌器及带夹具的盖子等，其控温精密度能达到测定要求。
（3）温度计：分度为0.1℃。
（4）烘箱：装有温度自动调节器。
（5）秒表：分度0.1s，15min的误差不超过±0.05%。
（6）水流泵或橡皮球。
（7）硅油或闪点高于215℃的矿物油。
（8）溶剂：三氯乙烯（化学纯）。
（9）其它：洗液、蒸馏水等。
三．预习要求掌握沥青运动粘度的概念，熟悉测定沥青运动粘度的试验步骤。
四．试验步骤准备工作：估计试样的粘度，根据试样流经毛细管规定体积的时间大于60s 来选择粘度计的型号。
将粘度计用三氯乙烯等溶剂洗涤干净。
如粘度计沾有油污、应用洗液、蒸馏水或乙醚等仔细洗涤。
洗涤后置温度105℃±5℃的烘箱中烘干，或用通过棉花过滤的热空气吹干，然后预热至要求的测定温度。
将液体沥青在室温下充分搅拌30min，注意勿带入空气形成气泡。
如液体沥青粘度过大可将试样置60℃±3℃的烘箱中，加热30min。
将准备好的粘稠沥青试样，均匀加热至试验温度±5℃后倾人一个小盛样器中，其容积不少于20mL，并用盖盖好。
JTG E20-2011与JTJ 052-2000新旧规范的区别
JTG E20-2011与JTJ052-2000的区别T0601沥青取样方法：新规程要求进行沥青性质常规检验的取样数量为：粘稠沥青或固体沥青不少于4.0kg;液体沥青不少于1L；沥青乳液不少于4L。
1、黏稠沥青或固体沥青取样数量由原来的不少于1.5kg，增加为不少于4.0kg.主要是防止样品数量太少缺乏代表性，数据可能测试不准。
取样地点从油罐、槽车、罐车、油轮、油桶、纸袋中取样增加了公路中常用的沥青储存池及验收地点取样并补充了油罐装料或卸料过程中取样方法，以满足公路工程检验沥青样品的需要。
2、在原有取样原则的基础上增加了在验收地点取样。
当沥青到达验收地点卸货时，尽快取样，所取样品为两份：一份样品用于验收试验；另一份样品留存备查。
T0602沥青试样准备方法：1、适用范围由原来的黏稠道路石油沥青、煤沥青等需要加热后才能进行试验的沥青试样，增加为黏稠道路石油沥青、煤沥青、聚合物改性沥青等需要加热后才能进行试验的沥青试样，同样也适合天然沥青等需要加热后才能进行试验的沥青试样。
提醒注意一点：石油沥青取样后送到试验室通常已冷却固化，在沥青加热、脱水、过滤的过程肯定会影响沥青本身性能，如针入度减小、延度变小等，故本方法规定必须用烘箱和加热融化沥青，尤其是进行质量仲裁试验时严禁电炉或明火加热，以免试验数据失真。
在沥青脱水时可用砂浴、油浴、电热套，并严格控制加热时间和温度。
加热时间不超30min，沥青温度不超100℃条件下仔细脱水至无泡沫为止，最后加热温度不宜超过软化点以上100℃（石油沥青）或50℃（煤沥青）T0603沥青密度与相对密度试验：1、原规程中是非经注明，测定沥青密度的标准温度为15℃，由于进行沥青混合料配合比计算时需要的是沥青25℃的相对密度所以现规程改为非特殊要求，宜在试验温度25℃及15℃下测定沥青密度与相对密度。
需要时也可在其他温度测试，但需在报告中注明。
对液体石油沥青也可采用适宜的液体比重计测定密度或相对密度。
沥青薄膜加热(旋转薄膜加热)试验记录表
（m2- m1）×100/（m1- m0）
试样薄膜加热质量变化平均值LT
(旋转)薄膜加热前针入度P1(0.1mm)
(旋转)薄膜加热后针入度P2 (0.1mm)
试样薄膜加热后残留物针入度比（%）KP=100×P2/P1
Hale Waihona Puke (旋转)薄膜加热前延度T1(cm)
(旋转)薄膜加热后延度T2(cm)
沥青薄膜加热(旋转薄膜加热)试验记录表
合同号:承包人:共1页第1页
试验单位
工程部位/用途
试验规程
试验编号
试验者
取样地点
校核者
主要仪器
旋转薄膜烘箱，电子分析天平，针入度仪，低温延度仪，
恒温水浴，烘箱
试验日期
沥青品种及标号
试样编号
盛样皿的质量m0（g）
加热前试样、盛样皿质量m1（g）
加热后试样、盛样皿的质量m2（g）
软化点增值(cm)ΔT=T2-T1
/
(旋转)薄膜加热前60℃粘度(Pa.s)η1
/
(旋转)薄膜加热后60℃粘度(Pa.s)η2
/
粘度比%
/
承包人自检意见及签名
年月日
监理工程师抽检意见及签名
年月日
中心试验室抽检意见及签名
年月日
注:①如系监理工程师抽检则承包人自检意见栏不填写.
:②如系中心试验室抽检则承包人及监理工程师意见栏不填写.

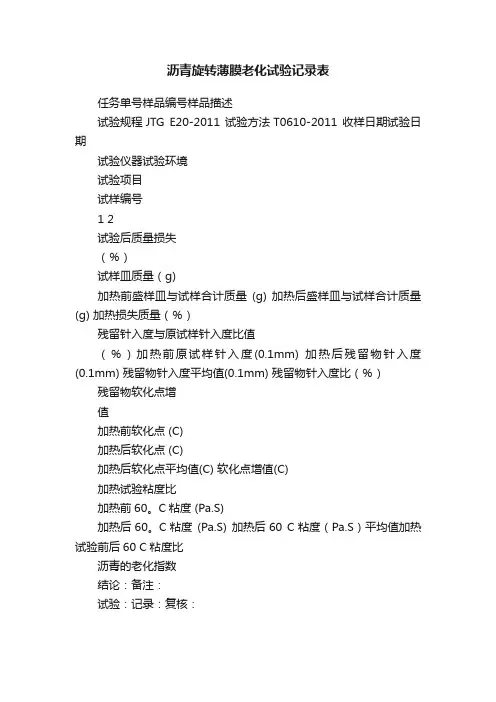

沥青旋转薄膜老化试验记录表
沥青旋转薄膜老化试验记录表
任务单号样品编号样品描述
试验规程JTG E20-2011 试验方法T0610-2011 收样日期试验日期
试验仪器试验环境
试验项目
试样编号
1 2
试验后质量损失
（％）
试样皿质量（g)
加热前盛样皿与试样合计质量(g) 加热后盛样皿与试样合计质量(g) 加热损失质量（％）
残留针入度与原试样针入度比值
（％）加热前原试样针入度(0.1mm) 加热后残留物针入度(0.1mm) 残留物针入度平均值(0.1mm) 残留物针入度比（％）
残留物软化点增
值
加热前软化点 (C)
加热后软化点 (C)
加热后软化点平均值(C) 软化点增值(C)
加热试验粘度比
加热前60。
C粘度 (Pa.S)
加热后60。
C粘度(Pa.S) 加热后60 C粘度（Pa.S）平均值加热试验前后60 C粘度比
沥青的老化指数
结论：备注：
试验：记录：复核：。
沥青布氏旋转粘度试验作业指导书
沥青布氏旋转粘度试验作业指导书1、目的与适用范围1.1本方法适用于布洛克菲尔德粘度计（Brookfield，简称布氏粘度计）旋转法测定道路沥青在45℃以上温度范围内的表现粘度，以帕斯卡秒（Ps·s）计。
1.2由本方法测定的不同温度的粘度曲线，用于确定各种沥青混合料的施工温度。
2、仪具与材料2.1布洛克菲尔德粘度计，如图1所示，它由下列部分组成：2.1.1适用于不同粘度范围的标准高温粘度测量系统，如LV、RV、HA或HB型系列等，其量程应满足被测改性沥青粘度的要求。
2.1.2不同型号的转子。
2.1.3自动温度控温系统，包括恒温控制器、盛样筒、温度传感器等。
2.1.4数据采集和显示系统，绘图记录设备等。
2.2烘箱：标称温度范围300℃，控温的准确度为1℃。
2.3标准温度计，分度为0.1℃。
2.4秒表。
3、试验步骤3.1按本规程要求准备沥青试样，分装在盛样容器中，在烘箱中加热至软化点以上100℃左右保温30min—60min备用，对改性沥青尤应注意去除气泡。
3.2仪器在安装时必须调平，使用前应检查仪器的水准器气泡是否对中。
开启粘度计温度控制器电源，设定温度控制系统至要求的试验温度。
此系统的控温准确度应在使用前严格标定。
3.3根据估计的沥青粘度，适当搅拌，按转子型号所要求的体积向粘度计的盛样筒中添加沥青试样，根据试样的密度换算成质量。
加入沥青试样后的液面应符合不同型号转子的规定要求，试样体积应与系统标定时的标准体积一致。
3.5将转子与盛样筒一起置于已控温至试验温度的烘箱中保温，维持1.5h。
若试验温度较低时，可将盛样筒试样适当放冷至稍低于试验温度后再放入烘箱保温。
3.6取出转子和盛样筒安装在粘度计上，降低粘度计，使转子插进盛样筒的沥青液面中，至规定的高度。
3.7使沥青试样在恒温容器保温，达到试验所需的平衡温度（不少于15min）。
3.8按仪器说明书的要求选择转子速率，例如在135℃测定时，对RV、HA、HB型粘度计可采用20r/min，对LV型粘度计可采用12r/min，在60℃测定可选用0.5r/min等。
沥青布氏旋转粘度试验检测记录表（布洛克菲尔德粘度计法）
沥青布氏旋转粘度试验检测记录表（布洛克菲尔德粘度计法）
第 页,共 页沥青布氏旋转黏度试验检测记录表(布洛克菲尔德黏度计法)试验室名称：记录号：
工程部位/用途委托/任务编号试验依据样品编号
样品描述样品名称
试验条件试验日期
主要仪器设备及编号
沥青种类沥青标号
试样编号试验温度
（℃）
转子速率
（r/min）
仪器常数黏度计读数（Pa·s）黏度值
（Pa·s）
123平均值
1
2
拌合温度范围 ℃～压实成型温度范围 ℃～
备 注：
试验：复核：日期：年月日
沥青布氏旋转粘度计操作规程
沥青布氏旋转粘度计操作规程1、按T0625《沥青布氏旋转粘度试验（布洛克菲尔德粘度计法)》规定的要求，准备好沥青试样,分装在盛样容器中，在烘箱中加热至软化点以上100℃左右，保温30min～60 min备用，对改性沥青尤应注意去除气泡。
2、在安装时应仔细调整仪器的水平，使用前应检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。
3、辅助控制箱面板上的电源开关有两个,上部的“电源”是主电源，下部的“加热”专管加热.先后开启仪器面板上的两个按钮开关,设定温度控制至要求的试验温度。
4、根据沥青粘度选择适宜的转子和转速（详见表2）。
5、从烘箱中取出沥青盛样容器，适当搅拌，按转子型号所要求的样品之体积（详见表1）向粘度计的盛样筒中添加沥青试样（可根据试样的密度换算成质量），避免沥青溢出或用量不足。
6、将烘箱的控制温度调整到样品试验所需的温度，把转子和盛样筒一起置于烘箱中保温，维持1。
5小时.若试验温度较低时,可将盛样筒适当降温至低于试验温度后在放如烘箱中保温。
7、取出转子和盛样筒，分别安装到粘度计上:首先用专用钳子把盛样筒放置到加热器内孔中，然后将选定的转子、连接钩及过渡螺杆按次序连好，将转子放入盛样筒，其上部的过渡螺杆旋到保护套下的连接螺杆上(见图4所示）.注意：①装卸转子时，必须用手把连接螺杆微微向上托起。
由于连接螺纹为左旋螺纹（反牙)，故安装时应逆时针旋入装上(顺时针旋出卸下）；②需用专用钳子把盛样筒从加热器内孔中取出.8、旋转升降旋钮，使仪器缓慢下降，转子完全浸入被测液体中，直到转子液面标志与试验杯盖相平为止,同时稍微移动加热器,使转子处于盛样筒正中,保证转子不会擦壁。
9、再次仔细调整好仪器的水平。
10、温度达到设定值并稳定后，方可进行粘度测量的操作。
11、键盘操作及显示界面说明⑴仪器键盘如图5所示。
⑵打开仪器背面的电源开关，进入等待用户选择状态.显示屏如图6所示,光标停在21# 处。
按▶键，选择所需的转子号。
布洛克菲尔德粘度计使用说明书
布洛克菲尔德粘度计使用说明书一、概述：SYD-0625布洛克菲尔德粘度计名称的由来在于美国Brookfield家族开创的旋转粘度测量法，利用独特的转子与流体之间产生的剪切和阻力之间的关系而得出的全新的粘度值，正式开创了动力粘度的测量先河。
好仪器，好资料，尽在沧州建仪（）。
欢迎到网站查询可编辑版本。
打造中国建仪销售第一品牌，树立沧州产品全新形象二、布洛克菲尔德粘度计使用说明1. 按本规程要求准备沥青试样,分装在盛样容器中,在烘箱中加热至软化点以上100℃左右保温30min～60min备用,对改性沥青尤应注意去除气泡.2.仪器在安装时必须调平,使用前应检查仪器的水准器气泡是否对中.开启粘度计温度控制器电源,设定温度控制系统至要求的试验温度.此系统的控温准确度应在使用前严格标定.3.根据估计的沥青粘度,按仪器说明书规定的不同型号的转子所适用的速率和粘度范围,选择适宜的转子.4.取出沥青盛样容器,适当搅拌,按转子型号所要求的体积向粘度计的盛样筒中添加沥青试样,根据试样的密度换算成质量.加入沥青试样后的液面应符合不同型号转子的规定要求,试样体积应与系统标定时的标准体积一致.布洛克菲尔德粘度计5. 将转子与盛样筒一起置于已控温至试验温度的烘箱中保温,维持1.5h.若试验温度较低时,可将盛样筒试样适当放冷至稍低于试验温度后再放入烘箱中保温.6. 取出转子和盛样筒安装在粘度计上,降低粘度计,使转子插进盛样筒的沥青液面中,至规定的高度.7.使沥青试样在恒温容器中保温,达到试验所需的平衡温度（不少于15min）.8.按仪器说明书的要求选择转子速率,例如在135℃测定时,对RV,HA,HB型粘度计可采用20r/min,对LV型粘度计可采用12r/min,在60℃测定可选用0.5r/min等.开动布洛克菲尔德粘度计,观察读数,扭矩读数应在10%～98%范围内.在整个测量粘度过程中,不能改变设定的转速,改变剪变率.仪器在测定前是否需要归零,可按操作说明书规定进行.9.待读数稍事稳定后,在每个试验温度下,每隔60s读数一次,连续读数3次.10.对每个要求的试验温度,重复以上过程进行试验.试验温度宜从低到高进行,盛样筒和转子的恒温时间应不小于1.5h.11. 如果在试验温度下的扭矩读数不在10%～98%的范围内,必须更换转子或降低转子转速后重新试验.12. 利用布洛克菲尔德计测定的不同温度的表现粘度,通常以60℃,135℃及175℃测定的表现粘度为准,绘制粘温曲线.1 目的和范围1.1 本方法适用于布洛克菲尔德粘度计（Brookfield,简称布氏粘度计）旋转法测定道路沥青在45℃以上温度范围内的表现粘度,以帕斯卡秒（Pa·s）计.1.2 由本方法测定的不同温度的粘度曲线,用于确定各种沥青混合料的施工温度.2 仪具与材料2.1 布洛克菲尔德粘度计,如图1所示,它由下列部分组成:2.1.1 适用于不同粘度范围的标准高温粘度测量系统,如LV,RV,HA或HB型系列等,其量程应满足被测改性沥青粘度的要求.2.1.2 不同型号的转子.2.1.3 自动温度控温系统,包括恒温控制器,盛样筒,温度传感器等.2.1.4 数据采集和显示系统,绘图记录设备等.2.2 烘箱:标称温度范围300℃,控温的准确度为1℃.2.3 标准温度计,分度为0.1℃.2.4 秒表.布洛克菲尔德粘度计操作方法1.1 根据待测样品的黏度范围选择转筒。
沥青布氏旋转粘度计操作规程
沥青布氏旋转粘度计操作规程1、按T0625《沥青布氏旋转粘度试验（布洛克菲尔德粘度计法)》规定的要求，准备好沥青试样,分装在盛样容器中，在烘箱中加热至软化点以上100℃左右，保温30min～60 min备用，对改性沥青尤应注意去除气泡。
2、在安装时应仔细调整仪器的水平，使用前应检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。
3、辅助控制箱面板上的电源开关有两个,上部的“电源”是主电源，下部的“加热”专管加热.先后开启仪器面板上的两个按钮开关,设定温度控制至要求的试验温度。
4、根据沥青粘度选择适宜的转子和转速（详见表2）。
5、从烘箱中取出沥青盛样容器，适当搅拌，按转子型号所要求的样品之体积（详见表1）向粘度计的盛样筒中添加沥青试样（可根据试样的密度换算成质量），避免沥青溢出或用量不足。
6、将烘箱的控制温度调整到样品试验所需的温度，把转子和盛样筒一起置于烘箱中保温，维持1。
5小时.若试验温度较低时,可将盛样筒适当降温至低于试验温度后在放如烘箱中保温。
7、取出转子和盛样筒，分别安装到粘度计上:首先用专用钳子把盛样筒放置到加热器内孔中，然后将选定的转子、连接钩及过渡螺杆按次序连好，将转子放入盛样筒，其上部的过渡螺杆旋到保护套下的连接螺杆上(见图4所示）.注意：①装卸转子时，必须用手把连接螺杆微微向上托起。
由于连接螺纹为左旋螺纹（反牙)，故安装时应逆时针旋入装上(顺时针旋出卸下）；②需用专用钳子把盛样筒从加热器内孔中取出.8、旋转升降旋钮，使仪器缓慢下降，转子完全浸入被测液体中，直到转子液面标志与试验杯盖相平为止,同时稍微移动加热器,使转子处于盛样筒正中,保证转子不会擦壁。
9、再次仔细调整好仪器的水平。
10、温度达到设定值并稳定后，方可进行粘度测量的操作。
11、键盘操作及显示界面说明⑴仪器键盘如图5所示。
⑵打开仪器背面的电源开关，进入等待用户选择状态.显示屏如图6所示,光标停在21# 处。
按▶键，选择所需的转子号。
沥青布氏旋转粘度试验作业指导书
文件编号ZY01-19-2006作业指导书(沥青布氏旋转粘度试验)编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院中心试验室（江苏省交通工程质量检测中心）目录1检测设备及开展项目2仪器设备操作规程3检测工作程序及样品处置4数据处理5测量不确定度报告6试验记录表格1．检测主设备、配套设备及开展项目2．仪器设备操作规程2.1Brookfield旋转粘度仪操作规程2.1.1接通电源，打开旋转粘度仪与温度控制器的电源开关。
2.1.2通过温度控制器设定试验温度。
2.1.3称取一定数量的沥青样品于盛样筒中连同转子一同置于试样软化点以上100℃左右的烘箱中30min-60min左右。
2.1.4取出盛样筒和转子装上粘度仪，重新启动粘度仪进入校正步骤。
根据提示取下转子，按任意键继续，仪器提示再次装上转子再按任意键后，校正结束。
此时扭距百分率%应为0，设定转子的型号以及转速。
2.1.5保温时间到后，按“on/off”键开始，完成后再按“on/off”停止，取下转子和盛样筒，将转子擦拭干净，关闭电源。
2.2电子天平操作规程2.2.1.接通电子天平电源开关，使天平处于待用状态，使用前需预热30min。
2.2.2.按“TARE”键进行清零，屏幕显示“0.000”。
2.2.3.天平使用结束后，切断电源。
3．检测工作程序及样品处置3.1.样品收发程序委托送样或现场取样→样品编号→样品区→从待检样品区取样品→试验室进行样品试验/检测→样品试验/检测完毕→剩余样品放入已检样品区按规定集中处理→完毕3.2. 检测工作程序3.2.1.检测程序：样品加热→搅拌均匀→浇模→保温→试验,记录原始数据→进行原始记录数据的处理→填写实验报告→出具检测报告→完毕3.3. 操作过程3.3.1.准备工作1)检查仪器的水准器气泡是否对中；开启粘度计温度控制电源，设定温度控制系统至要求的试验温度。
2)根据估计的沥青粘度，按仪器说明书规定不同型号的转子所适用的速率和粘度范围，选择适宜的转子。
