正弦脉宽调制SPWM及其控制方法
正弦脉宽调制spwm及其控制方法
$number {01}
目 录
• SPWM简介 • SPWM原理 • SPWM控制策略 • SPWM实现方法 • SPWM性能分析 • SPWM发展趋势与展望
01
SPWM简介
SPWM的基本概念
脉宽调制（PWM）
通过调节脉冲宽度来控制输出电压或电流的幅度，以实现对模拟信号的数字化 处理。
06
SPWM发展趋势与展望
SPWM在新能源领域的应用
要点一
太阳能逆变器
要点二
风力发电系统
利用SPWM技术实现太阳能电池板的高效逆变，提高能源 转换效率。
通过SPWM控制技术，优化风力发电机的并网性能和输出 功率稳定性。
SPWM在智能电网中的应用
智能配电网
智能微电网
利用SPWM技术实现分布式能源与电网的 协调优化控制，提高电网的可靠性和稳定性。
规则采样法
总结词
规则采样法是一种简单有效的PWM控制方法，通过在每个采 样周期内规则地选择开关状态来实现正弦波的逼近。
详细描述
规则采样法根据正弦波的幅值和相位信息，在每个采样周期 内按照一定的规则选择开关状态（开或关），从而控制输出 电压的幅度和频率。这种方法实现简单，但精度相对较低。
优化PWM（OPWM）
05
SPWM性能分析
谐波分析
谐波含量
SPWM产生的脉冲信号中包含多种谐 波成分，这些谐波成分会对电网造成 污染，影响其他设备的正常工作。
谐波抑制
通过优化SPWM的控制参数，可以降 低谐波含量，提高输出信号的纯净度。
效率分析
转换效率
SPWM的转换效率取决于调制波的占空比和载波比，通过合理设置这些参数，可以提 高转换效率。
$number {01}
目 录
• SPWM简介 • SPWM原理 • SPWM控制策略 • SPWM实现方法 • SPWM性能分析 • SPWM发展趋势与展望
01
SPWM简介
SPWM的基本概念
脉宽调制（PWM）
通过调节脉冲宽度来控制输出电压或电流的幅度，以实现对模拟信号的数字化 处理。
06
SPWM发展趋势与展望
SPWM在新能源领域的应用
要点一
太阳能逆变器
要点二
风力发电系统
利用SPWM技术实现太阳能电池板的高效逆变，提高能源 转换效率。
通过SPWM控制技术，优化风力发电机的并网性能和输出 功率稳定性。
SPWM在智能电网中的应用
智能配电网
智能微电网
利用SPWM技术实现分布式能源与电网的 协调优化控制，提高电网的可靠性和稳定性。
规则采样法
总结词
规则采样法是一种简单有效的PWM控制方法，通过在每个采 样周期内规则地选择开关状态来实现正弦波的逼近。
详细描述
规则采样法根据正弦波的幅值和相位信息，在每个采样周期 内按照一定的规则选择开关状态（开或关），从而控制输出 电压的幅度和频率。这种方法实现简单，但精度相对较低。
优化PWM（OPWM）
05
SPWM性能分析
谐波分析
谐波含量
SPWM产生的脉冲信号中包含多种谐 波成分，这些谐波成分会对电网造成 污染，影响其他设备的正常工作。
谐波抑制
通过优化SPWM的控制参数，可以降 低谐波含量，提高输出信号的纯净度。
效率分析
转换效率
SPWM的转换效率取决于调制波的占空比和载波比，通过合理设置这些参数，可以提 高转换效率。
正弦脉宽调制SPWM及其控制方法共29页PPT
Thank you
正弦脉宽调制SPWM及其控制方法
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
正弦脉宽调制SPWM及其控制方法
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
5.SPWM
D A
tA
B
tB
t
t1
t2
TC
t3
t
规则采样法(2) 规则采样法(2)
• 在三角载波每一 周期的负峰值找 到正弦调制波上 的对应点. 的对应点. • 采样水平线与三 角载波的交点位 于正弦调制波两 侧,脉宽生成误 差(与自然采样 法比)明显减小 明显减小, 法比 明显减小, 所得SPWM波形更 所得SPWM波形更 SPWM 准确. 准确.
（1）单极性 ）单极性PWM控制方式 控制方式
ut ur U tm U rm
0
ut
ur
ut ur U tm U rm
ur
ut
• 单相桥式 单相桥式PWM逆变电路 逆变电路
π
Ud
VT V1 1
uA +U d
θ1 ∆θ
θ2
（a）
π
2π
uA
π
2π
ωt
+
Ud 2
信号波 αα 调制 1 2 u α3 c 电路 载波 ur
Ud
VT1
VT4
三单相桥式PWM逆变器 逆变器 三单相桥式
0
0
A VT1′
ωt
2π
VD1 R uo VD2 L
ωt
VD3
VT V3 3
+ c） V2 VT2
V4 VT4 VD4
0
π
2π
ωt
单相桥式PWM逆变电路 逆变电路 单相桥式
d）
VT3 VT6′ VT5
VT2′
B
C
VT6
VT3′
VT2
VT5′
单相单极性SPWM逆变电路 逆变电路 单相单极性
uof
《变频器与伺服驱动技术应用》PPT课件：认识SPWM调制技术及SPWM逆变器
（1）晶闸管（SCR） 属于半控型电力电子器件，在晶闸管的阳极和阴极间加正 向电压，同时在它的门极和阴极间也加正向电压形成触发电流， 使晶闸管导通，一旦导通，门极即失去控制作用。特点是耐压 高，电流大，抗冲击能力强。 （2） 门极可关断晶闸管（GTO） 属于全控型器件，开通和关闭都可以由脉冲实现。无须强 迫换相装置，损耗小，装置效率高，易于实现PWM控制。
载波频率高的结果是电流的谐波成分减小，电流波形十分接 近正弦波，故电磁噪声减小，而电动机的转矩增大。
（3）控制功耗减小
IGBT的驱动电路取用电流极小，几乎不损耗功率。
（4）瞬间停电可以不停机
这是因为IGBT的栅极电流极小，停电后，栅极控制电压衰减 较慢，IGBT不会立即进入放大状态。
职业教育机电一体化专业教学资源库
然后再用手指同时触及一下栅极(G)和发射极(E)， 这时IGBT 被阻断，万用表的指针回零。此时即可判断 IGBT 是好的。
职业教育机电一体化专业教学资源库
2.6 逆变电路
以IGBT为逆变器件的逆变电路。其主要特点如下：
（1）载波频率高
大多数变频器的载波频率可在3～15kHz的范围内任意可调。
（2）电流波形大为改善
绝缘栅双极型晶体管IGBT
职业教育机电一体化专业教学资源库
（5）智能功率模块 IPM
IPM（Intelligent Power Module），即智能功率模块，不仅把功 率开关器件和驱动电路集成在一起。而且还内部集成有过电压，过电流 和过热等故障检测电路，并可将检测信号送到CPU。它由高速低功耗的 管芯和优化的门极驱动电路以及快速保护电路构成。即使发生负载事故 或使用不当，也可以保证IPM自身不受损坏。IPM一般使用IGBT作为功率 开关元件，内部集成电流传感器及驱动电路的集成结构。IPM以其高可 靠性，使用方便赢得越来越大的市场，尤其适合于驱动电机的变频器和 各种逆变电源，是变频调速，冶金机械，电力牵引，伺服驱动，变频家 电的一种非常理想的电力电子器件。
载波频率高的结果是电流的谐波成分减小，电流波形十分接 近正弦波，故电磁噪声减小，而电动机的转矩增大。
（3）控制功耗减小
IGBT的驱动电路取用电流极小，几乎不损耗功率。
（4）瞬间停电可以不停机
这是因为IGBT的栅极电流极小，停电后，栅极控制电压衰减 较慢，IGBT不会立即进入放大状态。
职业教育机电一体化专业教学资源库
然后再用手指同时触及一下栅极(G)和发射极(E)， 这时IGBT 被阻断，万用表的指针回零。此时即可判断 IGBT 是好的。
职业教育机电一体化专业教学资源库
2.6 逆变电路
以IGBT为逆变器件的逆变电路。其主要特点如下：
（1）载波频率高
大多数变频器的载波频率可在3～15kHz的范围内任意可调。
（2）电流波形大为改善
绝缘栅双极型晶体管IGBT
职业教育机电一体化专业教学资源库
（5）智能功率模块 IPM
IPM（Intelligent Power Module），即智能功率模块，不仅把功 率开关器件和驱动电路集成在一起。而且还内部集成有过电压，过电流 和过热等故障检测电路，并可将检测信号送到CPU。它由高速低功耗的 管芯和优化的门极驱动电路以及快速保护电路构成。即使发生负载事故 或使用不当，也可以保证IPM自身不受损坏。IPM一般使用IGBT作为功率 开关元件，内部集成电流传感器及驱动电路的集成结构。IPM以其高可 靠性，使用方便赢得越来越大的市场，尤其适合于驱动电机的变频器和 各种逆变电源，是变频调速，冶金机械，电力牵引，伺服驱动，变频家 电的一种非常理想的电力电子器件。
逆变电路spwm调制PPT课件
图7.25 电流滞环跟踪控制的逆变电路
第33页/共49页
跟踪控制技术
• 2) 采用滞环比较方式的电流跟踪型PWM变流电路的特点 • ① 硬件电路简单，属于闭环控制。 • ② 系统具有较高的稳定性。 • ③ 具有快速的瞬态响应。 • ④ 电流型半桥电路容易产生失控。电流脉宽不等固然可以维持电感端压的伏秒值平衡，但却会导致电容电
第24页/共49页
控制的基本原理
1. PWM的基本原理
• 在采样控制理论中的一个重要的 结论，就是当在一个惯性环节的 输入端施加面积相同但形状不同 的脉冲信号时，该环节的输出响 应中，低频段特性非常接近，仅 在高频段略有差异。而且输入信 号的脉冲越窄，输出响应的差别 越小。
• 图7.18(b)所示的等幅脉冲列就称 为脉冲宽度调制(PWM)波形，可 以看出该波形中各个脉冲的幅值 相等，而宽度是按正弦规律变化 的，根据面积等效原理，PWM
是换流方式中最简单的一种。适用于各种由全控型器件构成的电 力电子电路。
图7.3 电流强迫换流原理图
第4页/共49页
器件换流方式
• 1. 电网换流(Line Commutation) • 利用电网提供换流电压进行换流称为电网换流。 • 2. 负载换流(Load Commutation) • 利用负载自身提供换流电压的换流方式称为负载换流。 • 3. 强迫换流(Forced Commutation) • 强迫换流是采用专门的换流电路，给欲关断的晶闸管强制施加反向电压或反向电流的换流方式。
• 2) 载波比K
M U rm U cm
K fc fr
第30页/共49页
逆变电路的控制方式
4. PWM的异步调制和同步调制 • 1) 异步调制 • 在频率改变过程中，载波信号和调制信号不保持同步的调制方式称为异步调制。 • 2) 同步调制 • 在变频时使载波和调制信号波始终保持同步，并保持载波比K等于常数的调制方式称为同步调制。 • 3) 分段同步调制 • 为有效克服上述同步、异步调制存在的缺点，将异步和同步两种调制方法结合起来，使在整个频率范围内
第33页/共49页
跟踪控制技术
• 2) 采用滞环比较方式的电流跟踪型PWM变流电路的特点 • ① 硬件电路简单，属于闭环控制。 • ② 系统具有较高的稳定性。 • ③ 具有快速的瞬态响应。 • ④ 电流型半桥电路容易产生失控。电流脉宽不等固然可以维持电感端压的伏秒值平衡，但却会导致电容电
第24页/共49页
控制的基本原理
1. PWM的基本原理
• 在采样控制理论中的一个重要的 结论，就是当在一个惯性环节的 输入端施加面积相同但形状不同 的脉冲信号时，该环节的输出响 应中，低频段特性非常接近，仅 在高频段略有差异。而且输入信 号的脉冲越窄，输出响应的差别 越小。
• 图7.18(b)所示的等幅脉冲列就称 为脉冲宽度调制(PWM)波形，可 以看出该波形中各个脉冲的幅值 相等，而宽度是按正弦规律变化 的，根据面积等效原理，PWM
是换流方式中最简单的一种。适用于各种由全控型器件构成的电 力电子电路。
图7.3 电流强迫换流原理图
第4页/共49页
器件换流方式
• 1. 电网换流(Line Commutation) • 利用电网提供换流电压进行换流称为电网换流。 • 2. 负载换流(Load Commutation) • 利用负载自身提供换流电压的换流方式称为负载换流。 • 3. 强迫换流(Forced Commutation) • 强迫换流是采用专门的换流电路，给欲关断的晶闸管强制施加反向电压或反向电流的换流方式。
• 2) 载波比K
M U rm U cm
K fc fr
第30页/共49页
逆变电路的控制方式
4. PWM的异步调制和同步调制 • 1) 异步调制 • 在频率改变过程中，载波信号和调制信号不保持同步的调制方式称为异步调制。 • 2) 同步调制 • 在变频时使载波和调制信号波始终保持同步，并保持载波比K等于常数的调制方式称为同步调制。 • 3) 分段同步调制 • 为有效克服上述同步、异步调制存在的缺点，将异步和同步两种调制方法结合起来，使在整个频率范围内

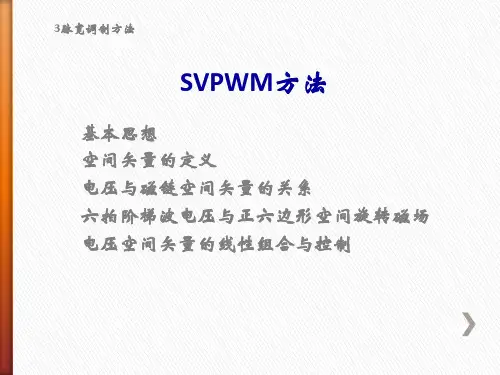

SVPWM原理 超易懂讲解PPT
