超高层建筑施工过程(带图片)
高层建筑施工全过程图解
施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
高层住宅工程各阶段施工顺序及图解
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*高层住宅工程各阶段施工顺序及图解（1）基础及结构工程定位放线→验线→土方开挖→钎探→验槽、地基处理→垫层→基础底板防水→筏板基础→地下室墙、柱→地下室顶板→地下室防水→回填土→地上一层施工→地上二层→ ――― →十八层（2）室内装修工程施工围护砌筑→门窗立口→墙面抹灰→地面基层→墙面砖→地面面层→墙顶腻子→门扇安装→油漆涂料→竣工（3）室外装修工程施工围护砌筑完成→窗安装→外墙抹灰→墙面放线→外檐及外墙装饰→散水台阶→竣工1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补创作编号：GB8878185555334563BT9125XW创作者：凤呜大王* 25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
超高层建筑钢结构安装施工技术现场照片
[建]站房屋面大跨度空间钢桁架结构┊大图
[浙江]银行办公楼主体钢结构安装施工 ┊大图
[中建]博览中心屋盖钢管桁架安装、滑┊大图
[湖南]航站楼钢结构安装施工方案（钢┊大图
[北京]悬臂钢结构安装施工方案（三维 ┊大图
[广东]框筒结构商务楼钢结构安装施工 ┊大图
资料获取方式：
1、下载
2、联系小编，用你手中的精品资料交换，交换资料可得筑龙币奖励哦！（施工组
27m 大跨度梁现场拼接
27m 大跨度梁地面校正
27m 大跨度梁安装就位
钢管柱 2 人对称焊接 …… 精品钢结构施工方案：
[北京]体育场钢结构安装施工方案（中┊大图
核心筒结构商业楼钢结构安装施工方案（ ┊大图
[山东]商业广场钢框架、钢桥安装施工┊大图
[北京]博物馆钢桁架结构屋面施工方案┊大图

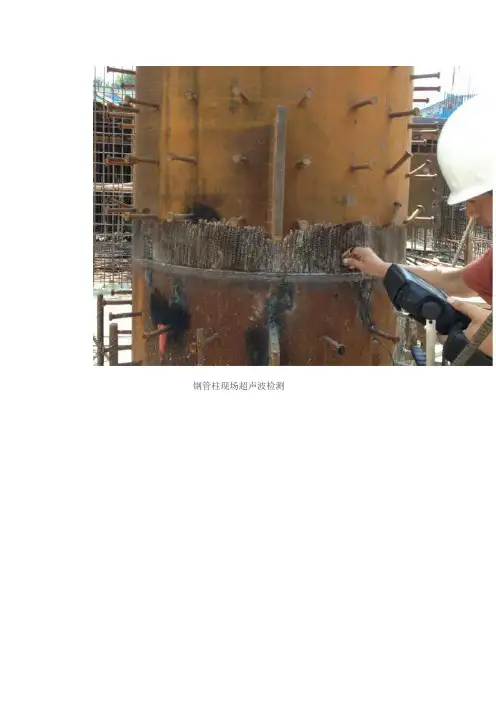

钢管柱现场超声波检测
钢梁超声波检测
施工现场焊接工艺评定：防风棚
施工现场焊接工艺评定：焊缝坡口打磨
施工现场焊接工艺评定：焊前预热
施工现场焊接工艺评定：焊接
施工现场焊接工艺评定：焊接完成
原材料到场验收
原材料到场验收
钢柱柱脚螺栓的预埋
钢柱柱脚预埋螺栓成品保护
钢梁焊接接火盆
钢管柱吊装就位
织设计、施工方案、QC 成果、创优汇报、监理相关、安全文明施工、岗位培训、工程
总结等）
QQ:1921707046
办公 QQ：2355303337
邮箱：huyapei@ 或者 1921707046@

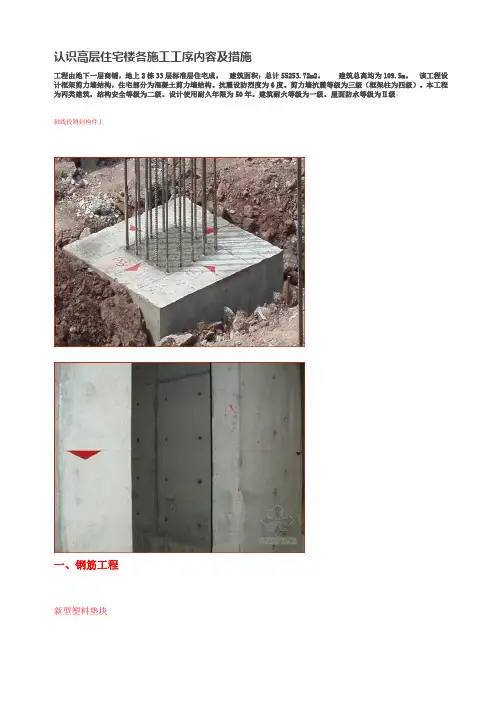

现用图解高层住宅楼各施工工序内容及要求措施
认识高层住宅楼各施工工序容及措施工程由地下一层商铺，地上2栋33层标准层住宅成。
建筑面积：总计55253.72m2。
建筑总高均为109.5m。
该工程设计框架剪力墙结构，住宅部分为混凝土剪力墙结构。
抗震设防烈度为6度。
剪力墙抗震等级为三级（框架柱为四级）。
本工程为丙类建筑，结构安全等级为二级。
设计使用耐久年限为50年。
建筑耐火等级为一级。
屋面防水等级为Ⅱ级。
轴线投测到构件上一、钢筋工程新型塑料垫块塑料马凳有效控制了双层钢筋之间的间距塑料马凳有效控制了双层钢筋之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。
竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1板底采用塑料垫块控制保护层。
二、模板工程采用木模施工工艺。
模板进场后，首先对模板涂刷清机油，放置一周后使用。
使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。
配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。
楼面模板铺设方法吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。
柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。
外墙上下层接缝处预留模板加固连接件，使其接缝严密。
置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件拆模后的接缝效果预埋锥体连接件拔除后的效果梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。
步步紧”混凝土外观质量质量责任标识箍筋沉降观测点标高控制线轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。
梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果楼梯踏步混凝士后浇带预留洞、盒拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。
钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS防水卷材施工钢筋加工：I级钢筋末端需做180°弯钩，弯曲直径D取钢筋直径d的5倍，平直部分长度取钢筋直径d的5倍；箍筋弯钩135°、平直部分长度取10 d。
图解高层住宅楼各施工工序内容及措施
认识高层住宅楼各施工工序内容及措施工程由地下一层商铺，地上2栋33层标准层住宅成。
建筑面积：总计55253.72m2。
建筑总高均为109.5m。
该工程设计框架剪力墙结构，住宅部分为混凝土剪力墙结构。
抗震设防烈度为6度。
剪力墙抗震等级为三级（框架柱为四级）。
本工程为丙类建筑，结构安全等级为二级。
设计使用耐久年限为50年。
建筑耐火等级为一级。
屋面防水等级为Ⅱ级。
轴线投测到构件上一、钢筋工程新型塑料垫块塑料马凳有效控制了双层钢筋之间的间距塑料马凳有效控制了双层钢筋之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。
竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1板底采用塑料垫块控制保护层。
二、模板工程采用木模施工工艺。
模板进场后，首先对模板涂刷清机油，放置一周后使用。
使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。
配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。
楼面模板铺设方法吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。
柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。
外墙上下层接缝处预留模板加固连接件，使其接缝严密。
内置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件拆模后的接缝效果预埋锥体连接件拔除后的效果梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。
步步紧”混凝土外观质量质量责任标识箍筋沉降观测点标高控制线轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。
梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果楼梯踏步混凝士后浇带预留洞、盒拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。
钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS防水卷材施工钢筋加工：I级钢筋末端需做180°弯钩，弯曲直径D取钢筋直径d的5倍，平直部分长度取钢筋直径d的5倍；箍筋弯钩135°、平直部分长度取10 d。

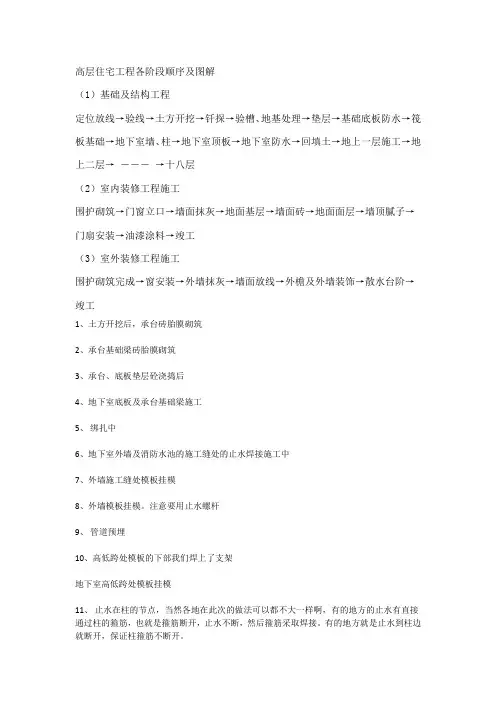

高层住宅工程各阶段施工顺序及图解
高层住宅工程各阶段顺序及图解（1）基础及结构工程定位放线→验线→土方开挖→钎探→验槽、地基处理→垫层→基础底板防水→筏板基础→地下室墙、柱→地下室顶板→地下室防水→回填土→地上一层施工→地上二层→ ――― →十八层（2）室内装修工程施工围护砌筑→门窗立口→墙面抹灰→地面基层→墙面砖→地面面层→墙顶腻子→门扇安装→油漆涂料→竣工（3）室外装修工程施工围护砌筑完成→窗安装→外墙抹灰→墙面放线→外檐及外墙装饰→散水台阶→竣工1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁施工5、绑扎中6、地下室外墙及消防水池的施工缝处的止水焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了支架地下室高低跨处模板挂模11、止水在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水有直接通过柱的箍筋，也就是箍筋断开，止水不断，然后箍筋采取焊接。
有的地方就是止水到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板架搭设15、外墙施工缝处凿毛16、柱脚焊的定位17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
高层建筑施工全过程图解
高层建筑施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
高层建筑施工网络全流程图
地下室精装修
幕墙前期预埋
主楼7-25层 结构施工
主楼避难层 结构施工
施工电梯安装
爬架拆除
主楼二次结 构施工
主楼中间结构验收
幕墙施工 主楼屋面工程
塔吊拆除 主楼门窗工程 主楼初装修
施工电梯拆除 总包移交爬来自安装裙房门窗工程消防电梯安装
客梯安装
主楼精装修
公区精装修
裙房中间结构验收
裙房屋面工程
电气工程 消防工程 导视工程 暖通工程
建筑施工全流程图
含工程桩、立柱桩、塔吊桩、试验桩等
截桩、清槽、垫层、砖胎膜、
基
桩基工程
桩基试验
塔吊安装
防水、防护层、机电预留
础
施 工 阶
降水井 施工
工程降水
首道支撑梁 及栈桥施工
首层土 方开挖
第二道支撑梁 及栈桥施工
第二层土 方开挖
基础底 板施工
负二层支撑拆 除及结构施工
段
围护桩基工程
含地连墙、三轴搅拌桩或TRD工法槽壁加固
负一层支撑拆 除及结构施工
土方回填
二 次 主结 体构 施及 工初 阶装 段修 阶 段
地下室二次 结构施工
主楼1-6层结 构施工
裙房1-6层结 构施工
裙房二次结 构施工
前期配合结构预
机
埋
电
施
与精装单位综合
工
点位确认
阶
段
与精装单位同时
机电末端安装
地下室中间结构验收
地下室初 装修施工
地下室人防安装
人防结 构验收
泛光照明 工程
给排水工 程
弱电智能 化工程
裙房初装修 塔吊拆除
总包移交
裙房精装修
张图让你了解高层建筑施工全过程
张图让你了解高层建筑施
工全过程
Last updated on the afternoon of January 3, 2021
1.放好筏板下垫层线
2灰土夯实后挖出集水坑及电梯3浇筑筏板下砼垫层中
4开始浇筑筏板及地梁下垫层5浇筑好筏板下砼垫层
6浇筑完成
7.浇筑好筏板下垫层1
8.筏板下粘贴第一遍
9.粘贴第二遍高分子复合防水卷材
10.绑扎筏板底筋
11.绑扎地梁1
12.绑扎地梁钢筋2
13.绑扎地梁钢筋3
14.地梁完成
15.筏板
16.后浇带止水
17.后浇带做法
18.钢丝拉网，止水钢板
19.钢筋工下料错误，致使平段长度过长，浪费了材料
20.开始搭设墙体脚手架
21.地梁及筏板模板支设完成，搭设脚手架
22.搭设脚手架完成
23.后浇带支设好之后
24.地梁浇筑完成，绑扎墙体钢筋
25.支设剪力墙和暗柱模板模板
26.地下室外墙柔性防水套管预埋
27.地下室24-38轴墙板拆模
28.地下室24-38轴拆模板
轴顶板支设完成
轴顶板线管暗敷设。
高层住宅工程各阶段施工顺序及图解之欧阳引擎创编
高层住宅工程各阶段施工顺序及图解欧阳引擎（2021.01.01）（1）基础及结构工程定位放线→验线→土方开挖→钎探→验槽、地基处理→垫层→基础底板防水→筏板基础→地下室墙、柱→地下室顶板→地下室防水→回填土→地上一层施工→地上二层→ ――― →十八层（2）室内装修工程施工围护砌筑→门窗立口→墙面抹灰→地面基层→墙面砖→地面面层→墙顶腻子→门扇安装→油漆涂料→竣工（3）室外装修工程施工围护砌筑完成→窗安装→外墙抹灰→墙面放线→外檐及外墙装饰→散水台阶→竣工1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
值得一看丨超高层写字楼的施工全过程实拍图（含工期及图片说明）
值得一看丨超高层写字楼的施工全过程实拍图（含工期及图片说明）过年啦！点击上方豆丁施工开始勾搭豆工文末右下角留言可以表达自己的态度2011-2基坑开挖2011-4 高压旋喷锚桩施工2011-5 角撑剪刀撑及连杆2011-8 主楼基坑破桩垫层完成2011-9主楼底板钢筋绑扎2011-9主楼底板钢筋支架安装2011-10主楼底板2万方混凝土浇筑2011-10主楼首节钢桩吊装完成2011-11 地下室梁筋穿钢骨柱12011-11 地下室梁筋穿钢骨柱22011-12主楼完成正负零2012-1 内爬动臂吊基础及顶模箱梁安装2012-3低位顶升模架安装后首次顶升2012-3 筒内水平结构后施工-预留梁筋接驳器2012-4 混凝土高压泵管2012-5 内爬塔吊基础及顶升模架箱梁2012-5主楼首层外框柱浇筑完成2012-6外框防护架安装完成后顶升2012-7 核芯筒25-27层伸臂桁架层外墙内型钢2012-8外框桁架层施工2012-9 桁架节点2012-9北立面外框施工电梯2012-9 形象进度(最快核芯筒墙体2天一层外框3天一层）2012-9 钢平台顶部12012-9 钢平台顶部22012-9 硬隔离防护2012-10-15核心筒浇筑至54层，246.35m。
外框37层板浇筑2012-10核芯筒第二道桁架层施工核芯筒墙体内下弦杆就位2012-10核芯筒第二道桁架层施工核芯筒第二道桁架下桁杆安装2012-10 核芯筒第二道桁架层施工核心筒暗柱箍筋与桁架型钢焊接2012-10 镐机破除角撑2012-11 核芯筒第二道桁架层施工核芯筒墙体水平筋与型钢柱连接板焊接2012-11 核芯筒第二道桁架层施工核芯筒斜腹杆钢筋绑扎竖向钢筋绕开型钢构件2012-11 核芯筒第二道桁架层施工核芯筒59层桁架上弦杆及斜腹杆安装2012-11 冲刺 2天一层还有一个月封顶核芯筒混凝土施工至59层270m 外框施工至43层板,钢柱至53层豆丁施工编辑整理每日学习跬步千里，豆丁施工与你同行！。
高层住宅工程各阶段施工顺序及图解
高层住宅工程各阶段施工顺序及图解（1）基础及结构工程定位放线→验线→土方开挖→钎探→验槽、地基处理→垫层→基础底板防水→筏板基础→地下室墙、柱→地下室顶板→地下室防水→回填土→地上一层施工→地上二层→ ――― →十八层（2）室内装修工程施工围护砌筑→门窗立口→墙面抹灰→地面基层→墙面砖→地面面层→墙顶腻子→门扇安装→油漆涂料→竣工（3）室外装修工程施工围护砌筑完成→窗安装→外墙抹灰→墙面放线→外檐及外墙装饰→散水台阶→竣工1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
绿洲集团高层建筑结构施工全过程详细图解
绿洲公司高层建筑构造施工全过程详尽图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，自然各地在此次的做法能够都不大同样啊，有的地方的止水钢板有直接经过柱的箍筋，也就是箍筋断开，止水钢板不停，而后箍筋采纳焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不停开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使此后割掉止水螺杆后留下的那个小凹槽，能够直接用水泥沙浆补平，以防备螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完成20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆掉后的止水螺杆办理23、外墙模板拆掉后，外墙上的止水螺杆办理，人工凿除原来埋在砼中的小木块24、外墙止水螺杆割除后水泥沙浆修理25、外墙防水卷材施工中26、模板的支撑上边的顶托旋上去太高了，需要整顿的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情形，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整顿的地点，梁侧板交接处木方未通长加固，该处很简单涨模。
33、砖墙砌筑，在砖墙与砼构造交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完成。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
