(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920181889.6(22)申请日 2019.02.02(73)专利权人 张国其地址 100071 河北省河间市兴村镇北八里庄村043号(72)发明人 张国其 (51)Int.Cl.B65H 54/28(2006.01)B65H 67/04(2006.01)B65H 54/70(2006.01)D06H 7/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种自动绕线机纱线冷切装置(57)摘要本实用新型属于一种自动绕线机纱线冷切装置由电机、压紧螺杆和弹簧片所组成,在绕线辊装置与引线杆之间的机体上设有纱线冷切装置。

所述的纱线冷切装置由固定齿刀片板、活动齿刀片板、压板、导杆、偏心轮和电机所构成。

活动齿刀片板的一侧延伸至固定齿刀片板的外侧形成连接部。

连接部的一外侧边中部通过导杆轴与导杆一端轴接,导杆的另一端轴接在偏心轮的周边上。

或活动齿刀片板的后侧边中部设有拨杆竖槽,拨杆的一端位于拨杆竖槽内,拨杆的另一端位于偏心轮的周边上,偏心轮由电机带动。

本实用新型变电热烧断纱线为冷切断纱线,具有结构简单,安全性好,省时省力,成本低和使用效果好的优点。

权利要求书1页 说明书3页 附图3页CN 209480942 U 2019.10.11C N 209480942U权 利 要 求 书1/1页CN 209480942 U1.一种自动绕线机纱线冷切装置,由电机、压紧螺杆和弹簧片所组成,其特征在于:在绕线辊装置与引线杆之间的机体上设有纱线冷切装置。

2.按权利要求1所述的一种自动绕线机纱线冷切装置,其特征在于:所述的纱线冷切装置由固定齿刀片板、活动齿刀片板、压板、导杆、偏心轮和电机所构成,固定齿刀片板固定在绕线辊装置与引线杆之间的机体上,位于固定齿刀片板前端的齿刀片伸设在通过引线杆的纱线后端的机体外侧,固定齿刀片板的中部横向设有轨槽,轨槽内呈间隔距离横向设有两螺孔,活动齿刀片板位于固定齿刀片板的上端,活动齿刀片板前端的上齿刀片的下端面与固定齿刀片板的下齿刀片的上端面贴合,活动齿刀片板的中部横向设有凸轨,凸轨卡卧在轨槽内,凸轨上对应固定齿刀片板上的两螺孔呈间隔距离横向设有两开孔条槽,活动齿刀片板的一侧延伸至固定齿刀片板的外侧形成连接部,连接部的一外侧边中部通过导杆轴与导杆一端轴接,导杆的另一端轴接在偏心轮的周边上,偏心轮由电机带动,活动齿刀片板上端面的上、下部呈间隔距离横向设有两压板轨槽,压板下端面两侧对应压板轨槽设有卡轨,卡轨卡卧在压板轨槽内,对应固定齿刀片板的两螺孔位置的压板上设有两贯通孔,压紧螺杆的上部依次穿过螺孔、开孔条槽和贯通孔位于压板的上端面,位于压板上端面的压紧螺杆上依次设有弹簧片、垫片和压紧螺母。

一种电机绕线机[发明专利]

一种电机绕线机[发明专利]

专利名称:一种电机绕线机
专利类型:发明专利
发明人:邓君,何楚亮
申请号:CN201910154214.7申请日:20160720
公开号:CN109818468A
公开日:
20190528
专利内容由知识产权出版社提供
摘要:本发明公布了一种电机绕线机,包括配电控制箱、后送线箱、前送线箱、绕线装置;后送线箱连接送线电机;后送线箱和前送线箱内设有线盘;线盘连接线盘电机;线盘内部侧边设有送线管,线盘前端设有绕线导向头、送线头;绕线装置内绕线底板连接夹紧电机;绕线底板上设置有与旋转电机连接的旋转轴;绕线底板两侧设有滑杆;滑杆下端连接推动气缸,上端连接铰接板;铰接板上设有绕线导向夹;旋转轴上方设有锥形压头位于U形板上。

它能实现产品线圈的全自动绕制,线圈绕制稳定可靠,均匀性好,绕制速度快,大大提高电机生产效率,降低工人劳动强度。

申请人:邓君
地址:523000 广东省东莞市松山湖大学路1号东莞理工学院机械楼12N301
国籍:CN
更多信息请下载全文后查看。

【CN209418314U】一种自动绕线机的自动胶粘装置【专利】

【CN209418314U】一种自动绕线机的自动胶粘装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920286068.9(22)申请日 2019.03.06(73)专利权人 西安阿尔斯通永济电气设备有限公司地址 710021 陕西省西安市经济技术开发区草滩生态产业园草滩三路168号(72)发明人 龚宝锋 张勃严 李娟 宋海蛟 (51)Int.Cl.H01F 41/071(2016.01)(54)实用新型名称一种自动绕线机的自动胶粘装置(57)摘要本实用新型属于自动绕线机技术领域,特别涉及一种自动绕线机的自动胶粘装置,包括驱动电机、与驱动电机连接的齿轮变速箱、穿出于齿轮变速箱一侧的转轴以及固定套设于转轴上的绕线盘,所述齿轮箱在绕线盘的一侧安装有一隔热套管,所述隔热套管内固定安装有加热丝,自粘性漆包线穿过隔热套管后绕设于绕线盘上。

本实用新型能够有效减缓其热量的散失,从而减少生产空心线圈的能耗,降低其生产成本。

权利要求书1页 说明书3页 附图2页CN 209418314 U 2019.09.20C N 209418314U权 利 要 求 书1/1页CN 209418314 U1.一种自动绕线机的自动胶粘装置,包括驱动电机(2)、与驱动电机(2)连接的齿轮变速箱(3)、穿出于齿轮变速箱(3)一侧的转轴(4)以及固定套设于转轴(4)上的绕线盘(5),其特征在于,所述齿轮变速箱(3)在绕线盘(5)的一侧安装有一隔热套管(6),所述隔热套管(6)内固定安装有加热丝(7),自粘性漆包线(8)穿过隔热套管(6)后绕设于绕线盘(5)上。

2.根据权利要求1所述的一种自动绕线机的自动胶粘装置,其特征在于,所述加热丝(7)螺旋绕设于所述隔热套管(6)的内壁上。

3.根据权利要求2所述的一种自动绕线机的自动胶粘装置,其特征在于,所述隔热套管(6)的两端分别设置有一限位环(61),且限位环(61)的内径小于隔热套管(6)的内径。

一种全自动绕线机

一种全自动绕线机

专利名称:一种全自动绕线机专利类型:实用新型专利
发明人:杨子锏,陈明祥
申请号:CN202122005903.7申请日:20210824
公开号:CN215625920U
公开日:
20220125
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种全自动绕线机,包括料仓,所述料仓的上方设有上料机构,所述上料机构包含升料组件,所述升料组件倾斜设置于料仓的内侧边,所述升料组件的上端连接有水平设置的输送线,沿着所述输送线的输送方向设有机架,其位于料仓的侧边,所述机架上设有夹持旋转机构,所述夹持旋转机构的靠近料仓的侧边设有第一夹取机构,所述夹持旋转机构的远离料仓的侧边设有第二夹取机构,所述机架的远离料仓的侧边设有下料机构。

本实用新型的有益效果是:实现未绕线的线筒的自动上料、输送、抓取、夹持和旋转,实现线头的自动牵引和摆放以及绕好线的线筒的输出;整个绕线过程全自动操作,绕线速度快,效率高,节约人工,且人工劳动量小,绕线成本小。

申请人:苏州捷本机电技术有限公司
地址:215000 江苏省苏州市吴中区木渎镇宝带西路雀梅东路38号B幢
国籍:CN
代理机构:苏州智品专利代理事务所(普通合伙)
代理人:丰叶
更多信息请下载全文后查看。

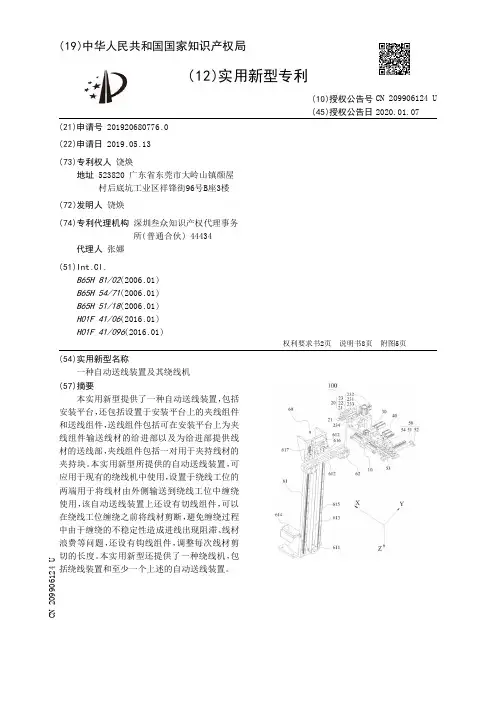

【CN209906124U】一种自动送线装置及其绕线机【专利】

【CN209906124U】一种自动送线装置及其绕线机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920680776.0(22)申请日 2019.05.13(73)专利权人 饶焕地址 523820 广东省东莞市大岭山镇颜屋村后底坑工业区祥锋街96号B座3楼(72)发明人 饶焕 (74)专利代理机构 深圳叁众知识产权代理事务所(普通合伙) 44434代理人 张娜(51)Int.Cl.B65H 81/02(2006.01)B65H 54/71(2006.01)B65H 51/18(2006.01)H01F 41/06(2016.01)H01F 41/096(2016.01)(54)实用新型名称一种自动送线装置及其绕线机(57)摘要本实用新型提供了一种自动送线装置,包括安装平台,还包括设置于安装平台上的夹线组件和送线组件,送线组件包括可在安装平台上为夹线组件输送线材的给进部以及为给进部提供线材的送线部,夹线组件包括一对用于夹持线材的夹持块。

本实用新型所提供的自动送线装置,可应用于现有的绕线机中使用,设置于绕线工位的两端用于将线材由外侧输送到绕线工位中缠绕使用,该自动送线装置上还设有切线组件,可以在绕线工位缠绕之前将线材剪断,避免缠绕过程中由于缠绕的不稳定性造成进线出现阻滞、线材浪费等问题,还设有钩线组件,调整每次线材剪切的长度。

本实用新型还提供了一种绕线机,包括绕线装置和至少一个上述的自动送线装置。

权利要求书2页 说明书8页 附图5页CN 209906124 U 2020.01.07C N 209906124U权 利 要 求 书1/2页CN 209906124 U1.一种自动送线装置,包括安装平台,所述安装平台上具有在水平面上相互垂直设置的第一行程方向和第二行程方向以及在竖直面上的第三行程方向,其特征在于,还包括设置于所述安装平台上沿所述第一行程方向相对设置的夹线组件和送线组件,所述送线组件包括可在所述安装平台上沿着所述第一行程方向往复移动以输送线材的给进部以及为所述给进部提供所述线材的送线部,所述夹线组件包括一对用于夹持所述送线组件输送的所述线材的夹持块。

绕线机[发明专利]

绕线机[发明专利]

专利名称:绕线机
专利类型:发明专利
发明人:毛罗·马尔佐拉
申请号:CN201180053213.5申请日:20111103
公开号:CN103189944A
公开日:
20130703
专利内容由知识产权出版社提供
摘要:本发明的装置(1)包括支承结构(2),其承载:引入件支撑和导引构件(3),其具有分布的通道(9),每条通道均适于被从相应的套箍或卷轴(C)等解开的绝缘电线(IW)通过;以及引出件支撑和导引构件(4),其具有对应分布的通道(29),每条通道均适于被来自引入件支撑和导引构件(3)的绝缘电线(IW)通过;装置布置成这样,即在所述支撑和导引构件(3、4)之间限定多个相邻且独立的路径,每个路径均用于相应的绝缘绕线(IW)。

自引出件支撑和导引构件(4)出来的线(IW)总体形成线束(B),该线束将会被送进至绕线机(WM)的旋转绕线头部(WH)。

支撑和导引构件(3、4)中的至少一个(4)以围绕基本上平行于线(IW)的路径的轴线可旋转的方式安装在结构(2)上,并且该至少一个支撑和导引构件具有能够使其围绕该轴线按照预定方向并以预定程度旋转的驱动装置(21、22),以便出现的线束(B)相应地扭曲。

申请人:DMG机械有限公司
地址:意大利托里诺
国籍:IT
代理机构:北京康信知识产权代理有限责任公司
更多信息请下载全文后查看。

一种绕线机[实用新型专利]

一种绕线机[实用新型专利]

专利名称:一种绕线机
专利类型:实用新型专利
发明人:刘兴忠,樊伟征
申请号:CN201821772176.9申请日:20181030
公开号:CN209343934U
公开日:
20190903
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种绕线机,包括有基板,基板上设置有主机箱、尾座、绕线治具以及辅助绕线机构,基板两侧分别设置有主机箱和挡块;主机箱和挡块之间设置有绕线治具、辅助绕线机构和尾座;辅助绕线机构包括有X轴移动单元、Y轴移动单元和导线轮;X轴移动单元与主机箱连接,Y轴移动单元与X轴移动单元连接;Y轴移动单元上设置有导线轮。

本实用新型同时完成多个线圈的绕制,大大地提高绕线效率;结构更简单,维护更方便。

申请人:东莞骁锐电机科技有限公司
地址:523000 广东省东莞市长安镇沙头社区合兴路39号二楼201
国籍:CN
代理机构:东莞市冠诚知识产权代理有限公司
代理人:张作林
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3 .根据权利要求2所述的电动绕线机,其特征在于:转子(4)柱面设有等间距的半圆形 螺纹 ,转子(4)外侧圆面上设有一条穿过圆心的条形槽(10),圆棒状的卡线结构(2)固定在 定子(1)圆环状平面上的。
4 .根据权利要求3所述的电动绕线机,其特征在于:转子(4)圆柱面上的螺纹直径与铜 线(3)直径相匹配,条形槽(10)深度深于铜线(3)直径,卡接结构与转子(4)之间存在一定距 离,该距离大于铜线(3)直径。
背景技术 [0002] 润滑油的氧化安定性可以体现出润滑油在长期储存或长期高温下使用时抵抗热 和氧化作用,保持产品性质不发生变化的能力。涡轮机油、液压油等润滑油产品的氧化安定 性测试方法为国家标准《SH/T 0193-2008 润滑油氧化安定性的测定 旋转氧弹法》;方法中 需要用到铜线圈作为催化剂进行润滑油的氧化安定性测定。为了提高检测结果的准确度, 应保证使用铜线圈品质的一致性。目前,进口市售铜线圈价格约为450元/个,国产铜线圈价 格约为170元/个。每检测1批次 润滑油产品需 用1个铜线圈 ,不能重复 利用,检验成本高昂。 购买符合要求的铜丝线自制铜线圈价格为150元/卷(约50m/卷)。自制铜线圈成本约为9元/ 个 ,极大的降 低了检验成本。但手工缠绕 制成的 铜线圈差异较大 ,成品品 质不一 ,可能影响 到检测结果的准确度。因此,急需开发铜催化剂线圈缠绕机生产铜线圈,可避免手工缠绕带 来的铜线圈质量差异,同时维持较低的检验成本。
(74)专利代理机构 沈阳智龙专利事务所(普通 合伙) 21115
代理人 宋铁军
(51)Int .Cl . B21F 3/04(2006 .01)
(10)授权公告号 CN 209424453 U (45)授权公告日 2019.09.24
( 54 )实用新型名称 电动绕线机
( 57 )摘要 本实用新型属于绕线机技术领域,具体涉及
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920066594 .4
(22)申请日 2019 .01 .16
(73)专利权人 辽宁省产品质量监督检验院(辽 宁省建筑材料监督检验院)
地址 110032 辽宁省沈阳市皇姑区崇山东 路61号
(72)发明人 吕焕明 杨哲元 段卫宇 王硕 曹聪 张斌 于忠 薛绿林 谭秋艳 刘慧玫
用于铜催化剂线圈的电 动绕线机。电 动绕线机包 括电 控装置 、电 机 和绕线器 ;电 控装置控 制电 机 转速和开关,电机通过电机支架固定在电控装置 上表面 ,电 机连接绕 线器。本实 用新型解决 了手 工绕线差异大,质量参差不齐,成本高等问题,开 发了一种结构简单、绕线均匀的电动绕线机。
权利要求书1页 说明书3页 附图4页
7 .根据权利要求6所述的电动绕线机,其特征在于:圆筒(12)内径大于铜线(3)直径。 8 .根据权利要求1所述的电 动绕线机,其特征在于:绕线器的定子上固定有缠绕线罩 (13)。
2
CN 209424453 U
说 明 书
1/3 页
电动绕线机
技术领域 [0001] 本实用新型属于绕线机技术领域,具体涉及用于铜催化剂线圈的电动绕线机。
CN 209424453 U
ห้องสมุดไป่ตู้
CN 209424453 U
权 利 要 求 书
1/1 页
1 .电动绕线机,包括电控装置(6)和电机(5),电控装置(6)控制电机(5)转速和开关,其 特征在于:还包括绕线器,电机(5)通过电机支架(7)固定在电控装置(6)上表面,电机(5)连 接绕线器。
2 .根据权利要求1所述的电动绕线机,其特征在于:绕线器的转子(4)与电机轴套连接, 筒形的定子(1)套在转子(4)外,定子(1)固定在电机支架(7)上方的方体(9)上。
发明内容 [0003] 实用新型目的: [0004] 针对现有技术存在的技术问题,本实用新型提供一种结构简单、绕线均匀的电动 绕线机。 [0005] 技术方案: [0006] 电 动绕线机,包括电控装置和电机,电控装置控制电机转速和开关,还包括绕线 器,电机通过电机支架固定在电控装置上表面,电机连接绕线器。 [0007] 绕线器的转子与电机轴套连接,筒形的定子套在转子外,定子固定在电机支架上 方的方体上。 [0008] 转子柱面设有等间距的半圆形螺纹 ,转子外侧圆面上设有一条穿过圆心的条形 槽,圆棒状的卡线结构固定在定子圆环状平面上的。 [0009] 转子圆柱面上的螺纹直径与铜线直径相匹配,条形槽深度深于铜线直径,,卡接结 构与转子之间存在一定距离,该距离大于铜线直径。 [0010] 电机支架下部是呈“L”形的固定框,固定框底边通过螺栓固定在电控装置上,固定 框上方设有一个圆孔 ,定子通过圆孔与电 机连接 ,固定框上方固定有一个 用于固定电 机的 方体。 [0011] 设置在绕线器对面的立方体结构的铜线箱固定在电控装置上表面,铜线箱上有一 与箱体内连通的圆筒。 [0012] 圆筒内径大于铜线直径。 [0013] 绕线器的定子上固定有缠绕线罩。 [0014] 优点及效果:
5 .根据权利要求1所述的电动绕线机,其特征在于:电机支架(7)下部是呈“L”形的固定 框(8),固定框(8)底边通过螺栓固定在电控装置(6)上,固定框(8)上方设有一个圆孔,定子 通过圆孔与电机(5)连接,固定框(8)上方固定有一个用于固定电机(5)的方体(9)。
6 .根据权利要求1所述的电动绕线机,其特征在于:设置在绕线器对面的立方体结构的 铜线箱(11)固定在电控装置(6)上表面,铜线箱(11)上有一与箱体内连通的圆筒(12)。
3
CN 209424453 U
说 明 书
2/3 页
[0015] 本实用新型结构简单、体积小,质量轻,生产成本低廉,采用现有的电机和控制装 置 ,生产效率高 ;电 动绕线机生产的 铜丝线圈产品品 质一致 ,绕线均匀 ,重量、延伸高度差异 不大。 [0016] 研制出可生产满足SH/T 0193-2008标准要求铜线圈的电动绕线机,解决目前存在 的自制铜线圈品质差异较大,市售成品铜线圈价格昂贵的问题。 [0017] 附图说明: [0018] 图1是本实用新型立体结构示意图; [0019] 图2是绕线部分结构示意图; [0020] 图3是铜线固定槽结构示意图; [0021] 图4是铜线箱正面示意图。 [0022] 附图标记说明: [0023] 1 .定子,2 .卡线结构,3 .铜线,4 .转子,5 .电机,6 . 电控装置,7 .电机支架,8 .固定 框,9 . 方体,10 .条形槽,11 . 铜线箱,12 . 圆筒,13 .缠绕线罩。 [0024] 具体实施方式: [0025] 下面结合附图对本实用新型做进一步的说明: [0026] 目前的铜丝缠绕机为手工操作,可缠绕成线圈,外径可符合标准要求,但重量、延 伸高度差异较大 ,不能保证表面磨光、清洁干燥 ,产品品 质一致性不高 ,无法实现自 动切割。 通过暴露出存在的问题,在此基础上研发了本实用新型的电动绕线机。 [0027] 本实用新型需要的输入电源为AC220±10%V ,50HZ。功率小于0 .6kW,外形尺寸为 300mm*300mm*2000mm,重量小于等于10kg。 [0028] 本实用新型的电控装置6为现有的电控装置,采用大连三鑫科技有限公司的型号 为SX-F4011的电控装置。具体的说,电控装置6包括电源控制开关、电机控制开关、转速控制 钮和控制板,控制板分别连接电源控制开关、电机控制开关和转速控制钮。电控装置内部设 有ZDF25E型号的控制板。 [0029] 该电控装置6为现有的小型设备常用电控装置6;本实用新型的电机5可以采用中 大电机公司的Z2D03型号的电机,电机的输出轴上安装有电机轴套,电机的电机轴套带动绕 线器的转子4转动。 [0030] 如图1所示,电动绕线机包括电控装置6和电机5,立方体结构的电控装置6控制电 机5的转速和开关 ,电 动绕线机还包括绕线器 ;电 机5通过电 机支架7固定在电 控装置6上表 面,电机5连接绕线器。 [0031] 如图2和图3所示,绕线器的转子4与电机轴套连接,筒形的定子1套在转子4外,定 子1固定在电机支架7上方的方体9上。定子1通过螺栓固定在电机支架7的方体9内部。该转 子4转动用于进行绕线,定子1用于束缚铜线3按照螺纹旋转,缠绕出想要的线圈。 [0032] 如图2和图3所示,转子4柱面设有等间距的半圆形螺纹,转子4外侧圆面上设有一 条穿过圆心的条形槽10,圆棒状的卡线结构2固定在定子1圆环状平面上的。从图2可以看出 转子4的 柱面上设有半圆形的 螺纹 ,该螺纹的 作 用是作为固定轨道 ,将缠绕的 铜线3固定在 螺纹上 ,使螺纹固定成 铜线圈。卡线结构2采 用简单的圆 柱形 ,固定在定子1的圆 环面上 ,圆 柱形的卡线结构2的作用就是随着转子4的转动将铜线3压进半圆形螺纹中,实现自动绕线。 [0033] 如图2和图3所示,转子4圆柱面上的螺纹直径与铜线3直径相匹配,条形槽10深度
