展讯芯片定义方法
展讯系列各芯片组的参数方案
展讯系列各芯片组的参数SC6600IGSM/GPRS入门级多媒体基带芯片SC6600IGSM/GPRS基带芯片是壹款面向入门级多媒体手机市场的具有音乐播放、视频播放和拍照摄像功能的多媒体基带壹体化手机核心芯片。
该芯片于提升集成度的同时增强了芯片的可靠性设计，降低了生产成本，且可帮助客户缩短新产品的上市时间。
SC6600I基带芯片图示SC6600I主要功能芯片内核▪ARM7TDMI®核（主频速度达78MHz）多媒体支持▪内置30万像素数码相机控制器,可直接连接至数字CMOS图像传感器▪支持MPEG4QVGA@15fps视频播放▪内置MP3播放器▪64和弦铃声(MIDI格式)LCD显示功能▪内置LCD控制器▪支持双彩屏▪支持262KTFT/OLED显示模块▪支持240x320分辨率LCD显示模式存储接口▪外接存储器接口(SDRAM,NAND,NOR)▪内置NANDflash控制器▪支持NANDbooting▪支持NAND+SDRAMMCP,SDRAM运行速率可达72MHz外围设备接口▪USB1.1接口▪MMC和SD卡接口▪4UART接口（传输速率达1.152Mbps）▪PCM音频接口▪IrDA（传输速率达115kbps,1.152Mbps）▪SPI接口▪I2C接口▪I2S接口▪GPIO接口▪支持蓝牙/WLAN/A-GPS接口▪1.8/3.0SIM卡接口▪8-channelDMAs▪JTAG接口（用于测试和内部电路校准）▪实时时钟模拟参数▪各种支持IF/NZIF/ZIF架构的RF接口▪带LDO调节器的芯片集成电源管理软／硬件支持▪GSM/GPRS标准(版本V8.2.012/1999),GSM850/GSM900/DCS1800/PCS1900▪GPRS多时隙Class10▪PTT(PushtoTalk)功能▪FR,EFR,AMR▪录音和语音识别▪A5/1和A5/2加密算法其他功能▪工作环境温度:-25至+65摄氏度▪低耗电设计,输入输出：3.0V,芯片核：1.8V▪12×12mm2265-ballLFBGA封装SC6600DGSM/GPRS入门级多媒体基带芯片SC6600DGSM/GPRS基带芯片为客户设计入门级GSM/GPRS多媒体手机提供了高效的解决方案。
展讯SC6600L介绍解读
主讲人：
展讯通信
目录
SC6600L平台简介 SC6600L性能提高 SC6600L平台成本降低
保密信息
SC6600L简介
SC6600L为展讯研发的最新一代2.5G基带芯片,继承了以前高集成度 的优点。采用0.152um CMOS工艺. SC6600L采用L(F)BGA封状,尺寸为12x12mm,224 Ball,0.65 mm pitch. 从应用角度出发，最大限度的减少了外设电路设计，降低了整体成 本。另外，在多媒体，功耗等方面做了很多优化和提高。
10pin USB connector
保密信息
USB
AUXSPP AUXSPN AUXMICP AUXMICN HEAD_P_L HEAD_P_R
PMU
RF_Switch
VC1 VC2
TV TUNER
RF
SC6600V
DDR SDRAM
VC3
RFCTL RFCTL RFCTL PCM_CLK PCM_SYNC PCM_IN PCM_OUT TXD RXD CTSN RTSN RESETB RESETB PCM_CLK PCM_SYNC PCM_OUT PCM_IN U0RXD U0TXD U0RTSN U0CTSN BT_RST BB_WAKEUP
NOR pSRAM 2 5 8 0 3 6 9 #
Vbat
EMD[0:15] CONTROL
CA
EMA[0:15] EMA16 EMAWE_N EMAOE_N EMCS_N[2] LCMRSTN
Touch Panel
PCM UART0
KEYOUT[0:6] KEYIN[0:5] PBINT KPLED OUT VIBR OUT VSIIM0 SIMDA0 SIMCLK0 SIMRST0 VSIIM1 SIMDA1 SIMCLK1 SIMRST1
MTK,展讯,高通处理器介绍
1---MTK:MTK在移动领域CPU目前可以分为3个系列：1、MT62xx系列（功能手机）；2、MT65xx系列（智能手机）；3、MT83xx系列（平板）。
MT62xx系列，先看下图：该系列属于功能手机产品线，主要采用ARM7、ARM9、ARM11三种架构，ARMv5T、ARMv6L指令集，这些功能手机芯片并不羸弱，应该说很有特点。
有的性能规格甚至操过了09年顶级智能机的性能水准，如:MT6276。
有的在省电造诣上独步天下：如MT6250，耗电仅为MT8389的1/10。
目前的MTK比较新的安卓智能芯片也普遍延续着功能手机设计优势。
注意，在MT62xx系列中，并非CPU架构越先进主频越高，手机越好，原因很简单，功能手机和智能机不同，追求的并非只是单纯的性能，而是功能、速度、价格及待机等特性的结合体，所以即便是MTK最低端的功能机都有着全能的心态，MTK可以实现用规格较低的硬件，做出很全面的机子。
比如，ARM7架构的MT6250，虽然主频只有260MHz但可以在上面搭载智能化的Nucleus3.2.2系统，可以实现类似智能机的花俏界面，类似安卓的智能软件扩展和功能手机的超长待机，这些功能原本需要ARM11处理器才能完成的功能，而如今在ARM7上都可以实现了，用ARM7的好处非常明显，芯片授权费低廉，辐射最低，功耗超低，代表机型:联想MA309。
在ARM9架构上MTK也有发力，比如MT6268，在246MHz的频率下就能处理联通3G的高额网络吞吐数据，WIFI数据等，代表机型：联想I62、P717、P650WG。
ARM11的MT6276处理器造出来的功能机，几乎和智能机无异了，可以实现类似智能机的软件扩展和全3D界面，代表机型有：联想概念机ZK990。
四两拨千斤是MTK功能手机芯片的特色。
MTK功能手机的卖点不在于硬件是否强大，系统占主导地位，系统功能越多，功能越全面则手机越强，硬件却成为了附属品。
、展讯芯片指令
LG手动解锁资料大全!!@
LG-200 *789#+Send
LG-500 2945#*(hold)
LG-600 2945#*(hold)
LG-510 29453#*#
LG-B1200 (650) (#和开机键一起按，然后输入668）
LG-5200 LGG828解锁指令 LG KG119解锁指令
D 、 Sub LCD on/off （外屏开 / 关）
E 、 Sub LCD Contrast （外屏对比度）
F 、 Sub LCD Brightness （外屏亮度）
G 、 LCD Pattern Test （全屏纯色测试）
＃＊８３７８＃０＃
希望能有所帮助
采用飞利浦50601电源6357CPU国产机解锁复位指令
发两个AD专用指令
已经解开好几个机子了 大家可以试试 *０１７６３*７３７３８１＃
*01763*３４５３１#
ＡＤ芯片手机出现存储错误不用写软件必杀招
AD芯片组的机子出现"存储错误"不能调时间,和看电话本,有高招 ,不用写资料.试过好多的机子了,TCL 的7系列 和名佳系列都行的,还有野马的机子也行的.
*01763*３４５３１#
2009-11-4 17:09 回复
你的月我的夜
43位粉丝
4楼
展讯平台公司内部手机测试指令
发个展讯平台公司内部测试指令，希望能有所帮助．
＃＊８３７８＃０＃
ＬＧ巧克力解话机锁
２９４５＃＊４５＃然后输入２９４５＃＊＃选６就ＯＫ了！
LG - B1200：#和开机键一起按，然后输入668 LG - B1200 ：* 8 3 7 5 #
展讯手机芯片
展讯手机芯片展讯是中国一家知名的半导体公司，主要从事移动通信和物联网领域的芯片设计、研发和销售。
展讯手机芯片作为展讯公司的核心产品之一，具有高性能、低功耗和良好的兼容性等特点，为手机等移动设备提供了强大的计算和通信能力。
本文将详细介绍展讯手机芯片。
首先，展讯手机芯片体积小巧，功耗低。
展讯公司拥有强大的技术研发能力，能够将多个功能单元集成到一颗芯片上，从而减小手机内部空间占用，使得手机设计更加灵活。
同时，展讯手机芯片采用先进的制程工艺，减少能耗，延长续航时间。
这对于现代人生活中快节奏的特点而言，非常重要。
其次，展讯手机芯片具备高性能的特点。
展讯公司在芯片研发领域投入了大量的研发资源，不断推出新的解决方案和技术创新。
展讯手机芯片采用了先进的多核心架构和高主频设计，使得手机在运行大型应用程序和多任务操作时更加流畅和快捷。
无论是玩游戏、看视频还是进行高强度的工作任务，展讯手机芯片都能够提供出色的性能表现。
第三，展讯手机芯片兼容性好。
作为中国本土的芯片设计公司，展讯充分了解国内市场的需求和特点。
因此，展讯手机芯片具备与主流操作系统、移动网络和通信协议的良好兼容性，能够满足不同用户使用的需求。
同时，展讯还提供全面的技术支持和服务，确保手机厂商能够顺利进行整机生产和市场销售。
第四，展讯手机芯片具备良好的性价比。
在竞争激烈的手机芯片市场，展讯公司凭借自身的技术实力和规模效应，能够提供价格相对较低的产品。
这为手机制造商提供了更大的灵活性，能够在保证产品质量的同时，降低成本，提高利润空间。
展讯手机芯片的性价比优势也得到了市场的广泛认可和用户的青睐。
最后，展讯手机芯片在研发时也注重了用户体验。
展讯公司致力于为用户提供更加智能化、个性化的移动产品。
展讯手机芯片的研发团队以用户需求为导向，不断进行创新，致力于提升手机的功能和性能，提供更加流畅、便捷和安全的使用体验。
综上所述，展讯手机芯片以其小巧、低功耗、高性能、良好的兼容性、优秀的性价比和良好的用户体验，取得了广泛的市场认可。

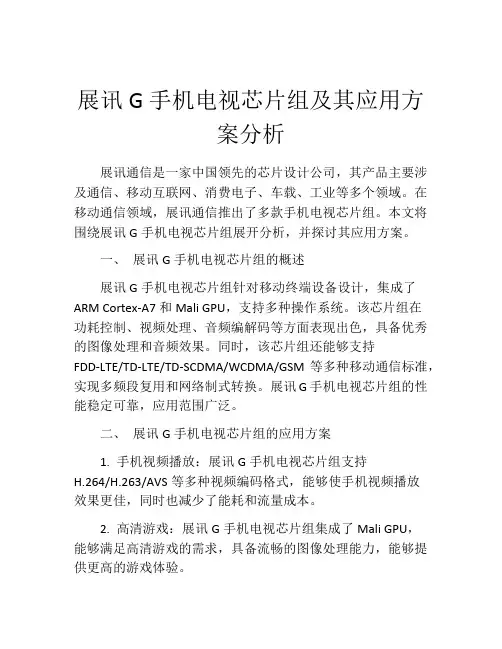

展讯G手机电视芯片组及其应用方案分析
展讯G手机电视芯片组及其应用方案分析展讯通信是一家中国领先的芯片设计公司，其产品主要涉及通信、移动互联网、消费电子、车载、工业等多个领域。
在移动通信领域，展讯通信推出了多款手机电视芯片组。
本文将围绕展讯G手机电视芯片组展开分析，并探讨其应用方案。
一、展讯G手机电视芯片组的概述展讯G手机电视芯片组针对移动终端设备设计，集成了ARM Cortex-A7和Mali GPU，支持多种操作系统。
该芯片组在功耗控制、视频处理、音频编解码等方面表现出色，具备优秀的图像处理和音频效果。
同时，该芯片组还能够支持FDD-LTE/TD-LTE/TD-SCDMA/WCDMA/GSM等多种移动通信标准，实现多频段复用和网络制式转换。
展讯G手机电视芯片组的性能稳定可靠，应用范围广泛。
二、展讯G手机电视芯片组的应用方案1. 手机视频播放：展讯G手机电视芯片组支持H.264/H.263/AVS等多种视频编码格式，能够使手机视频播放效果更佳，同时也减少了能耗和流量成本。
2. 高清游戏：展讯G手机电视芯片组集成了Mali GPU，能够满足高清游戏的需求，具备流畅的图像处理能力，能够提供更高的游戏体验。
3. 高清视频拍摄：展讯G手机电视芯片组支持1080P高清视频录制和播放，能够满足用户的视频拍摄需求。
4. 手机电视功能：展讯G手机电视芯片组支持多种数字电视信号接收标准，包括DVB-T、DVB-H、ISDB-T、CMMB等，能够支持手机电视功能，使用户可以随时随地观看电视。
5. 移动支付：展讯G手机电视芯片组支持NFC技术，能够实现移动支付和身份认证等功能。
三、展讯G手机电视芯片组的优势和劣势展讯G手机电视芯片组具有以下优势：1. 多功能性：展讯G手机电视芯片组不仅支持手机功能，还可支持数字电视、移动支付、图像处理、音频编解码等功能，适用范围广泛。
2. 易于集成：展讯G手机电视芯片组集成了ARMCortex-A7和Mali GPU等多种核心模块，可以方便地与其它系统集成使用。
展讯芯片新邮通N330工程模式指令详解
展讯芯片新邮通N330工程模式指令详解
作者：佚名教程来源：本站原创点击数：319 更新时间：2010-7-23
#*8378#1#（拨号键）工程模式（信息）
#*8378#2#（拨号键）工程模式（设置）
#*8378#3#（拨号键）产品信息
#*8378#4#（拨号键）手机信息
#*8378#5#（拨号键）芯片测试
在工程模式修改速率参数
待机模式下#*8378#2#,选择“Ps Bitrate(UL/DL)”菜单，下拉到128K/384K。
其他参数不要动
手机软件版本查询：####0000#
功能测试指令：####1111#
显示手机硬件版本号: ####2222#
恢复出厂设置( 用户数据清除)
####7777# 谨慎使用，使用前先备份数据。
因为你自己所有的个人设置和数据都清除了（SIM卡上的电话短信等信息除外。
）当进工程模式不慎设置错误可以用此方法恢复。
观察蜂窝小区和邻近小区的信号强度：####1040#
对机而言最主要是测试指令：####1111#，测试屏幕颜色，震动，铃声，摄像，闪光，键盘等, 测试完了之后，选择报告( 关机) ：会重启机子，进行内存测试。
或者按挂机键退出。
查手机串号：*#06#
在3G手机上使用旧的2G卡GSM 设置
待机模式下#*8378#2#,选择第17.支持GSM SIM卡，进去选择ENABLE 选择支持GSM SIM卡。
*#0000#设为简体中文
*#0086#设为英语。
展讯芯片介绍
▪ ARM9 EJ-S® 200MHz ▪ 集成数字基带DBB 、模拟基带ABB 和电源管理模块PMU ▪ 支持GSM/GPRS, 四频GSM850/EGSM900/DCS1800/PCS1900▪ GPRS Class 12▪ HR, FR, EFR, AMR ▪ 支持四卡四待▪ 内置高精度AFC DAC, 支持基于crystal 的RF 解决方案▪ 支持2M YUV/ 5M JPEG 摄像头▪ 支持Flash 3D UI ▪ 支持MPEG4/FLV 视频播放▪ 支持MPEG4/MJPEG QVGA 视频录像▪ 支持MP3/AAC/AAC+/WMA 音频播放▪ 支持MIDI/MP3音乐铃声▪ 立体声输出▪ 支持HVGA 分辨率LCD 屏▪ 内置触摸屏控制器▪ 支持双彩屏▪ 支持1.8V/3V LCD 模组▪ 支持 Nandflash/SDRAM ▪ 支持 Norflash/pSRAM ▪ 内置Dual-SIM 卡控制器, 支持1.8V/3.0V SIM/USIM 卡▪ USB Full Speed 接口▪ MMC 和 SD 卡接口▪ UART 接口▪ SPI 接口▪ SDIO 接口▪ 键盘接口(7*8), 支持QWERTY 键盘▪ I2C 接口▪ I2S /PCM 接口▪ GPIO 接口▪ 支持WiFi/GPS/BT/ATV ▪ JTAG 接口▪ 工作环境温度: -45至+85 摄氏度
▪ 12mm×12mm , 0.5mm pitch, 308ball, LFBGA 封装其它特性SC6800H 主要功能
芯片内核
通讯功能
多媒体功能
LCD 显示功能
存储器
外围设备接口。
展讯芯片定义方法
展讯6600D的CPU 是用RX TX来刷机的，也就是说可以用我们的数据线来刷机，这些主板没有多种，只是改了一个牌子，主板都是一样的，像18脚的尾插来说总共有四种定义，QQ570021528 QQ570021268交流群111480299 制作，所以说这种芯片找定义比较简单。
展讯6600M 6600E 6600R等是用USB刷机的，五根线来定义即VCC，D+，D- ，BOOT ，GND。
D+,D-就是下面测量出来的下载线的D+和D-，电脑USB 口只有四根线，而上面说的刷展讯的是五根，多了一个BOOT（启动脚），我们只需把BOOT接到VCC 或者GND 上面就可以了，USB刷机原理就是这样子的。
VCC和GND 容易找，就是通电池正负极，如果我们的定义找对了，电脑的USB口会发现新硬件，提示装驱动（QQ570021528 QQ570021268交流群111480299 制作），装好了驱动电脑的设备管理器里面会显示端口。
展讯D+ D- 和BOOT的手动定义方法把我们的万能插头插入手机一：首先找出地（GND）和充电脚，量插头板上的点和电池触点负极相通就是地脚，接稳压电源的负极，装好手机电池开机，用稳压电源的正极（可以夹在镊子上）轮流碰插头板上的其它点的同时观察手机屏幕，如果显示充电器已插入或者电池符号跑动的就是充电脚。
现在市面有很多充电器检测仪也是用这种方法找充电脚，也可以用测量电压的方法大概判断充电脚，充电脚的电压有的是0.2V左右，有的量不出电压。
高于这个电压的就不可能是充电脚。
这个就是做充电器的方法,提醒一下：有的后配的充电器在充电过程中会显示充电器接触不良，是充电器的输出功率不够导致这种现象，换5V-500MA的充电器就可以了。
二：测USB启动线和D+ D-线同上方法，通过稳压电源的正极摄子碰插头板上的其它点，当触致手机屏幕上显示手机将进入U盘模式时，这个脚就是U盘启动脚，做好记录，继续往下点触，当手机屏幕再次显示手机将进入U盘模式时再次做好记录，又继续往下触，当手机屏幕第三次提示手机将进入U盘模式时同样作好记录，这时测量完毕。
展讯3G手机电视芯片组及其应用方案分析
本文由ｊｏｅ＿ｚｍ贡献 ｄｏｃ１。
展讯 ３Ｇ 手机电视芯片组及其应用方案分析 上网日期： ２０１０ 年 ０７ 月 １９ 日 打印版 发送查询 订阅 关键字： 关键字： ３Ｇ 手机电视芯片组 国际三大 ３Ｇ 标准 ＣＭＭＢ 随着国际三大 ３Ｇ 标准（ＴＤ－ＳＣＤＭＡ、ＷＣＤＭＡ 和 ＣＤＭＡ２０００）在中国落地，形成了以运营商为核心的巨大产业链， 经历一段时间的发展，中国 ３Ｇ 通讯时代的产业架构初具规模。
与此同时，中国手机电视 ＣＭＭＢ 产业也发展迅速， 网络建设和产业链的成熟成就了 ＣＭＭＢ 成为世界网络覆盖最大的手机电视网，产业发展初具雏形。
２０１０ 年 ３ 月， 中国移动集团宣布将推出 ＴＤ－ＳＣＤＭＡ 和 ＣＭＭＢ 融合发展的商用业务，奠定了具有自主知识产权的最大化发展的 坚实基础。
为了支持中国自主知识产权的产业化，展讯通信有限公司（以下简称“展讯公司”）全力研发相关产品及解决方案，以 推动中国通讯产业与广播电视产业的飞速发展。
时分同步码分多址通讯系统（ＴＤ－ＳＣＤＭＡ）是被国际电信联盟（ＩＴＵ） 颁布为国际标准的中国自主知识产权第三代移动通讯标准。
展讯公司于 ２００４ 年开始陆续推出业界首款商用 ＴＤ－ＳＣＤＭＡ／ＧＳＭ／ＧＰＲＳ 多模通讯基带芯片 ＳＣ８８００ 等系列芯片。
中国移动数字多媒体广播（ＣＭＭＢ）是被中国广电 总局颁布为行业标准的自主知识产权移动多媒体广播标准。
展讯公司于 ２００８ 年 ５ 月推出业界首款 ＣＭＭＢ 标准的 手机电视单芯片 ＳＣ６６００Ｖ。
此外，展讯公司在 ２００９ 年世界 ３ＧＳＭ 大会上发布了世界首颗支持 ＴＤ－ＳＣＤＭＡ／ＧＳＭ／ＧＰＲＳ／ＨＳＤＰＡ 的通讯射频芯片。
基于展讯的 ＴＤ－ＳＣＤＭＡ 手机基带芯片 ＳＣ８８００、ＣＭＭＢ 移动 多媒体芯片 ＳＣ６６００Ｖ 和多模通讯射频芯片 ＱＳ３２００ 的 ３Ｇ 手机电视解决方案， 不仅具有全功能、 低成本和 Ｔｕｒｎ Ｋｅｙ 方案的优势特点，而且可以开发支持中国自主知识产权标准的产品方案。
展讯芯片手机经验总结解读
展讯芯片手机经验总结第一部分不开机一．对于展讯ＣＰＵ不开机：主要检查：ＣＰＵ、字库、中频、26Ｍ、３２．７６８晶体１、展讯CPU该芯片集电源和音频在一体，所以特别容易坏，一般会出现大电流不开机、无信号、有信号条打不了电话、定屏、死机等故障２、还有该芯片通常是下载MP3或插错充电器，导致（大电流不开机）短路。
二．展讯芯片一般开机定屏：１．不是软件问题（写错软件）２．一般是硬件问题（有ｃｐｕ、字库、ｍｐ３内存ＩＣ）．３．大多是ｍｐ３内存ＩＣ工作不正常会出现定屏。
手机维修行业最权威的专业论坛)三．展讯ＣＰＵ充电器已连接或自动充电：加焊ＣＰＵ大多都可以，要不就拆下来植锡重装，再不行就得更换CPU了。
四．展讯芯片出显插卡（非法操作即将关机）的解决办法：１．就是防盗锁（格式最后一兆就ＯＫ）２．用软件仪读出密码来解开。
第二部分常见故障一．无信号１、ＣＰＵ虚焊。
２、字库虚焊。
３、中频。
４、滤波器５、写错资料也会没信号（同样的手机，主板一样，ＣＰＵ、字库都一样，它的软件不一样，写了也会引起无信号）。
二．不认卡１、卡座的问题２、ＣＰＵ的故障三．有信号条打不出电话１、ＣＰＵ虚焊２、字库虚焊３、功放问题四．开机就定屏展讯ＣＰＵ的经典故障就是一开机就定屏不动，（你写资料，换ＣＰＵ都不行，加焊ＭＰ３内存ＩＣ或换个ＭＰ３内存ＩＣ）。
五．无送话１、送话器２、ＣＰＵ坏或虚焊六．按键失灵１、按键板２、内联座七．无铃声１、响铃坏２、音频放大管坏３、ＣＰＵ虚焊４、写错软件八．不认内存卡 1.内存卡座坏一般都是内存卡座坏,或是更换的时候焊接不好,导致不读内存卡.展讯CPU芯片的几个常见故障1：开机定屏：这种机子大多是MP3芯片错乱，用48编程器擦空即可！2：没有MP3芯片手机也会开机定屏请注意！加焊了前板座子有修复了一台（前板上有MP3芯片）3：不开机：电流为30-40摆动，多数为软件，重写资料即可。
4：加电不复位：该芯片的电源集成在CPU里，虚焊容易造成不复位。
展讯基础知识介绍PPT教学课件
WIN_DEF_ID(TEST_WIN_ID,”TEST_WIN_ID”)
窗口/屏幕(续上)
• b.按键注册的区别
LOCAL MMI_RESULT_E HandleTestWinMsg(MMI_WIN_ID_T win_id, MMI_MESSAGE_ID_E msg_id, DPARAM param)
{
static uint8 s_test_timer_id = 0; // 定时器声明，初始化为0。 switch(msg_id) {
在MTK上：
一般使用: SetKeyHandler ( Func_Ptr, KEY_VALUE, KEY_EVENT);来进行按键的注册。其中 第一个参数 Func_Ptr是该按键所调用的函数, KEY_VALUE为该按键的键值，KEY_EVENT为该按 键的事件。
在展讯上：
按键的注册只需要在窗口消息处理函数里加上一个对应的switch消息即可。如注册一个左软键 事件为： LOCAL MMI_RESULT_E // LOCAL == static HandleTestWinMsg(MMI_WIN_ID_T win_id, MMI_MESSAGE_ID_E msg_id, DPARAM param) {
• Control：控件，可以完成某种特定的功能。例如：编辑框， 文本显示框，动画，弹出框等。
1.窗口/屏幕(对比MTK)
• a.框架的区别
1)展讯平台，窗口是仿windows系统的框架，更多的使用消息处理机制，没 有层的概念，显示效果比较单一化。 2）MTK平台，屏幕上有层的特效。
展讯 芯片
展讯芯片芯片是指集成电路，是现代电子技术中最基本的组成部分之一。
它不仅广泛应用于电子产品中，如计算机、手机、电视机等，还在通信、汽车、医疗、工业控制等领域中发挥着重要的作用。
展讯芯片作为国内领先的芯片设计公司，其研发的芯片产品备受市场青睐。
展讯芯片以高性能和低功耗著称，在手机领域取得了很大的成功。
其手机芯片产品具备先进的制程工艺和性能强劲的处理器，能够满足用户对高性能、高速度和多功能的需求。
此外，展讯芯片还在5G通信领域取得了显著的成绩，为我国的5G技术发展做出了重要贡献。
展讯芯片在智能穿戴设备领域也有着广泛应用。
智能手表、智能手环等设备运用了展讯芯片，实现了智能化、便捷化的功能。
展讯芯片不仅能够提供精准的定位和运动监测功能，还可以实现心率监测、睡眠监测、血氧监测等功能，为用户提供全方位的健康保护。
在汽车领域，展讯芯片也有着广泛的应用。
汽车是现代社会中不可或缺的交通工具，展讯芯片的应用使得汽车具备了更强的智能化和安全性能。
展讯芯片可以实现智能驾驶辅助、On-Board Diagnostics（OBD）诊断、智能导航等功能，提高了汽车的行车安全性和驾驶体验。
在工业控制领域，展讯芯片也发挥着重要的作用。
工业自动化的发展要求设备具备更高的精度和速度，展讯芯片通过提供高性能的处理器和先进的通信技术，实现了工业设备的智能化和自动化。
展讯芯片在机器人、PLC、工控机等设备中的应用，为工业生产提供了更大的效率和精确度。
展讯芯片具备独特的创新能力和核心竞争力，不断推动着中国芯片产业的发展。
展讯芯片以自主创新为宗旨，不断研发新型芯片，提高性能和节能水平，满足不同领域的需求。
随着中国芯片产业的逐步崛起，展讯芯片有望在全球芯片市场中取得更大的份额，并在技术水平上与国际一流芯片企业齐头并进。
展讯芯片的发展离不开国家对芯片产业的支持和鼓励。
中国政府一直高度重视芯片产业的发展，出台了一系列的政策和措施，为芯片企业提供了良好的发展环境和政策支持。
展讯系列各芯片组的参数
展讯系列各芯片组的参数
1. 展讯系列芯片组介绍
展讯公司是一家知名的处理器设计公司，其推出的展讯系列芯片组在市场上享有很高的声誉。
下面将介绍展讯系列各芯片组的参数。
2. 展讯芯片组A
•CPU型号：展讯A1
•CPU核心数：8核
•主频：2.5GHz
•GPU型号：Mali-G76
•内存支持：LPDDR4X
•制程工艺：10nm
展讯芯片组A是展讯公司最新推出的高性能芯片组，采用了先进的制程工艺和高性能的GPU，适合高端手机和平板电脑使用。
3. 展讯芯片组B
•CPU型号：展讯B1
•CPU核心数：4核
•主频：2.0GHz
•GPU型号：Mali-G52
•内存支持：LPDDR4
•制程工艺：12nm
展讯芯片组B是展讯公司推出的中端手机芯片组，性能稳定，适合大众消费者使用。
4. 展讯芯片组C
•CPU型号：展讯C1
•CPU核心数：6核
•主频：2.3GHz
•GPU型号：Mali-G57
•内存支持：LPDDR5
•制程工艺：8nm
展讯芯片组C是展讯公司推出的低功耗高性能芯片组，适合高性能要求和低功耗需求的设备使用。
5. 结语
展讯公司的各款芯片组在性能、功耗控制和成本方面均有不错表现，可以根据具体需求选择不同型号的芯片组。
展讯系列芯片组的不断创新与进步，将为消费者带来更好的使用体验。
以上就是展讯系列各芯片组的参数介绍。
以上Markdown文档则为关于展讯系列各芯片组的参数的内容，总字数超过1500字。
展讯NAND Flash高级教程
内容介绍
本文档包括四个章节，分别为： y 第一章：NAND Flash 工作原理 y 第二章：SC6800H NAND Flash 控制器简介 y 第三章：SC6800H NAND Flash 控制器寄存器介绍 y 第四章：SC6800H NAND Flash 驱动配置及分析 y 第五章：SC6800H NAND Flash 常见问题分析
SC6800H NAND Flash 专题培训
Version: 3.2 Date: 2011-07-08
GSM FAE SZ Yongjun.Zang
前言
文档说明
本文档为展讯 SC6800H NAND Flash 专题培训资料。
阅读对象Biblioteka 本文档针对于所有 SC6800H 平台驱动工程师及硬件工程师。
1-1
1.8.3 Data Input .............................................................................................................................1-19 1.8.4 Data Output...........................................................................................................................1-20 1.9 NAND Flash 常用的软件管理方案 ..............................................................................................1-20 1.9.1 FTL(Flash Translation Layer)...............................................................................................1-21 1.9.2 XSR(eXtended Sector Remapper) ........................................................................................1-21 1.10 NAND Flash 常用的数据管理算法 ............................................................................................1-24 1.10.1 Garbage Collection .............................................................................................................1-24 1.10.2 Wear-Leveling Algorithm ...................................................................................................1-24 1.10.3 Error Correction Code.........................................................................................................1-24 1.11 主要参考文档..............................................................................................................................1-24
展讯智能手机处理器参数表
展讯智能手机芯片参数对比一览表展讯通信有限公司(“展讯”)致力于无线通信及多媒体终端的核心芯片、专用软件和参考设计平台的开发，为终端制造商及产业链其它环节提供高集成度、高稳定性、功能强大的产品和多样化的产品方案选择。
下面我们来看一下展讯智能手机芯片参数对比一览表：（更多精彩关注公众微信号ittbank）SC8810平台基于Android2.3搭载1GHz频率处理器支持移动TD-SCDMA制式3G急速网络，SC6820平台与之相差不大，基于Android4.0搭载1GHz频率处理器支持电信EDGE制式3G急速网络，此外还支持Wifi无线网络。
SC8810、SC6820平台最大的优点就是低功耗高性能，经过反复测试，跑分值不比任何一款旗舰手机低，并且最低的价格只有300元。
TD-SCDMA版的SC8805G和EDGE/WIFI版的SC6810。
两款芯片都采用40纳米600MHz的方案，保证低功耗、低成本的有效架构，整机成本可降低至40-50美金，远远低于目前市场上的智能手机方案，轻松实现零售价格100美金以内。
SC8825采用双核1.2GHz Cortex-A5CPU，集成双核Mail-400的GPU。
外部需要搭配SR3500收发器，以及SC2712ABB两颗芯片，是一款支持TD-SCDMA和GSM 的双模芯片。
其内部集成了300MHz的ARM926和CEVA X1622的DSP来处理Baseband的工作。
其最大支持1280x720HD分辨率的LCD和8M的Camera。
SC6825、SC8825开发代号“老虎”(Tiger)，均采用台积电40nm工艺制造，Cortex-A5架构双核心，主频最高1.2GHz，整合GPU ARM Mali-400，还有多媒体硬件加速器，都是面向中低端方案的，主攻中国和其它发展中市场。
它俩均支持720p高清触摸屏、H.264720p视频解码、800像素RGB摄像头、双卡双待等功能。
(整理)展讯各芯片介绍
SC6600BGSM/GPRS基带芯片SC6600B是展讯通信公司开发首颗GSM/GPRS基带芯片，它使用了0.18μm数字/模拟混合信号CMOS 半导体技术，在芯片中集成了完整的GSM/GPRS基带电路和电源管理电路。
展讯通信公司提供整合SC6600B芯片和相关通信软件的无线终端完整解决方案及参考设计。
产品特点：主要功能：• GSM/GPRS 850/900/1800/1900MHz• 采用ARM7处理器• TeakLite DSP内核• GPRS多时隙Class 10• 内置MIDI格式的40和弦• 支持MMS•支持IrDA其他功能：• 信道编码CS1-4• 支持FR，EFR• 支持语音存储• 支持A5/1和A5/2加密算法• 内置1Mbits SRAM• 实时时钟• LDO电源管理接口：• 外接存储器接口• 高速两线串行控制接口• JTAG接口• 2个460K波特率UART接口• 多达40个GPIO• 1.8V/3.0 SIM卡接口• 支持Page模式Flash存储器• 话筒音频接口• 支持串/并（4bits,8bits,16bits）彩色图形LCD • 支持IF/NZIF/ZIF 等RF接口SC6600DGSM/GPRS基带芯片SC6600D是展讯通信公司开发的带有MP3解决方案GSM/GPRS基带芯片，它使用了0.18μm数字/模拟混合信号CMOS 半导体技术，在芯片中集成了完整的GSM/GPRS基带电路和电源管理电路。
展讯通信公司提供整合SC6600D 芯片和相关通信软件的无线终端完整解决方案及参考设计。
产品特点：主要功能：• GSM/GPRS 850/900/1800/1900MHz• 采用ARM7处理器• TeakLite DSP内核• GPRS多时隙Class 10• 内置MIDI格式的64和弦• 内置MP3播放器• 支持MMS• 支持IrDA其他功能：• 支持FR，EFR• 支持语音存储• 信道编码CS1-4• 支持A5/1和A5/2加密算法• 内置1Mbits SRAM• 实时时钟• LDO电源管理接口：• 外接存储器接口• 高速两线串行控制接口• JTAG接口• 2个460K波特率UART接口• 多达40个GPIO• 1.8V/3.0 SIM卡接口• 支持Page模式Flash存储器• 话筒音频接口• 支持串/并（4bits,8bits,16bits）彩色图形LCD • 支持IF/NZIF/ZIF 等RF接口SC6600MGSM/GPRS基带芯片SC6600M是展讯通信专为百万像素可拍照手机设计的单片GSM/GPRS基带芯片。
展讯双核智能手机芯片实现商用
Ｓ Ｃ ８ ８ ２ ５ 和Ｓ Ｃ ６ ８ ２ ５ ￣ 基 于 高 性 能 的多 核 架 构 ，为 和双卡双待等性能。这两款芯片都提供完整的Ａ ｎ ｄ ｒ ｏ ｉ ｄ
Ｔ Ｄ— Ｓ Ｃ ＤＭＡ和Ｅ Ｄ ＧＥ 智能手机 提供 了实现高性价 比 系统交钥匙解决方案 ，帮助手机制造商降低将产品推
的 双 核 平 台 。这 两 款 单 芯 片产 品集 成 了 双 核 １ ． ２ Ｇ Ｈｚ 向市 场所 需 的工 程 时 间和 资源 ，同 时这 两款 芯 片 可参 Ｃ ｏ ｒ ｔ ｅ ｘ — Ａ５ 处 理器 、双核 Ｍａ ｌ ｉ ４ ０ ０ 图形 处理 器 和 多媒 体 考 实现４ 层 或６ 层Ｐ Ｃ Ｂ布局 。
“ 在 开 发 和 验 证 基 于 ｃＥｖＡ Ｉ Ｐ产 品 的 ２ ． １ ＋ＥＤＲ 配 置 了ＡＭＢ Ａ（ 用 于处 理 器 硬 件 接 口） 和 Ｂｌ ｕ ｅ Ｒ Ｆ （ 用 于
无 线 电的硬 件 接 口） 等标 准 接 口。 Ｃ Ｅ Ｖ Ａ — Ｂ ｌ ｕ ｅ ｔ ｏ ｏ ｔ ｈ ４ ． ０ 可 以提 供 低 功耗 小 面 积单 模
于所有需要ＵＳ Ｂ ２ ． ０ 的相关产 品，如实现数据存储的 道， “ 灿芯半导体ＵＳ Ｂ ２ ． ０ Ｏ Ｔ Ｇ Ｐ Ｈ Ｙ 通过ＵＳ Ｂ ． Ｉ Ｆ 协会
桥应用程序接 口以及移动手持设备的Ｓ ｏ Ｃ 整合等。
标 志认 证 ，这 对 于灿 芯 半 导体 在Ｉ Ｐ 开发 领域 具 有里 程
Ｉ ｜ 噼
蕊
ｌ ｎ 一 日 ｊ● 】 ： 毛ｊ ！ ■● ■ｌ ＝ ｊ Ｅ
瘫
上海博通集成 电路有限公司近 日获得Ｃ Ｅ Ｖ Ａ 公司 设计 ，使 其广 泛 适 用 于集 成在 嵌 入 式应 用 中。这 款 Ｉ Ｐ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
展讯6600D的CPU 是用RX TX来刷机的，也就是说可以用我们的数据线来刷机，这些主板没有多种，只是改了一个牌子，主板都是一样的，像18脚的尾插来说总共有四种定义，QQ570021528 QQ570021268交流群111480299 制作，所以说这种芯片找定义比较简单。
展讯6600M 6600E 6600R等是用USB刷机的，五根线来定义即VCC，D+，D- ，BOOT ，GND。
D+,D-就是下面测量出来的下载线的D+和D-，电脑USB 口只有四根线，而上面说的刷展讯的是五根，多了一个BOOT（启动脚），我们只需把BOOT接到VCC 或者GND 上面就可以了，USB刷机原理就是这样子的。
VCC和GND 容易找，就是通电池正负极，如果我们的定义找对了，电脑的USB口会发现新硬件，提示装驱动（QQ570021528 QQ570021268交流群111480299 制作），装好了驱动电脑的设备管理器里面会显示端口。
展讯D+ D- 和BOOT的手动定义方法
把我们的万能插头插入手机
QQ570021528 QQ570021268交流群111480299 制作
一：首先找出地（GND）和充电脚，量插头板上的点和电池触点负极相通就是地脚，接稳压电源的负极，装好手机电池开机，用稳压电源的正极（可以夹在镊子上）轮流碰插头板上的其它点的同时观察手机屏幕，如果显示充电器已插入或者电池符号跑动的就是充电脚。
现在市面有很多充电器检测仪也是用这种方法找充电脚，也可以用测量电压的方法大概判断充电脚，充电脚的电压有的是0.2V左右，有的量不出电压。
高于这个电压的就不可能是充电脚。
这个就是做充电器的方法,提醒一下：有的后配的充电器在充电过程中会显示充电器接触不良，是充电器的输出功率不够导致这种现象，换5V-500MA的充电器就可以了。
二：测USB启动线和D+ D-线
同上方法，通过稳压电源的正极摄子碰插头板上的其它点，当触致手机屏幕上显示手机将进入U盘模式时，这个脚就是U盘启动脚，做好记录，继续往下点触，当手机屏幕再次显示手机将进入U盘模式时再次做好记录，又继续往下触，当手机屏幕第三次提示手机将进入U盘模式时同样作好记录，这时测量完毕。
如果你们是卖手机的，可以打开随机的数据线看看D+ D-是那两个脚，把数据线的U盘启动线去掉，找出刷机启动脚就可以用来刷机了。
三：接好数据线脚
USB线的数法为:2个方孔朝上对着电脑的USB接口时，左起1.供电, 2.D- 3.D+ 4.地线，分出最后一步测量的进入U盘模式的线，其中1，2，3间肯定有两条是相隔邻近的，将这两条相邻或者间隔比较近的列入为USBD-和USBD+，分别接数据线的2、3号线，另一条为USB启动脚,将USB启动脚和充电脚相连为USB 供电线接数据线1号，数据线4号（一般是黑颜色线）接手机地脚。
将数据线插入电脑，如果电脑显示屏右下角提示发现新硬件时，说明USB下载线检测正确，如果电脑显示屏右下角提示无法识别的USB设备，将接D+ D-线对调一下再次插入电脑，电脑屏幕右下角提示发现新硬件，即完成了纠正过程。
6600R是18脚尾插的手机，10、11接地, 8 D+ ,9 D-，里面没有写BOOT脚，
但是他这样子接就可以刷机了。
如果我们实际来测量的话，会发现11脚并没有通地。
这里我们就可以判断11是BOOT，将11脚和地短接，这样手机就进入刷机模式，如果11脚和GND不短接的情况下把电脑供电接17或者18脚（这两个脚是相连的），手机就会进入U盘模式，这两种模式不可能同时进行。
如何判断BOOT是那个脚，是接VCC还是GND，目前没有绝对的快速方法，2000左右的仪器也有很多找不到BOOT,所以大家尽量到网上找定义，基本上都能找到，好多手机的主板是一样的，所以定义都相同，多做记录多比较，做多了就会轻松自如地刷各种手机。
我们也在不断研究如何快速查找BOOT，相信通过我们大家共同努力定会实现。
教材将不断更新，大家注意查看。
以后大家有简单的问题尽量问，实在解决不了的再问我，多给我一点时间，我就能多研究出一些实用的东西来贡献给大家。
QQ570021528 QQ570021268 制作。
