中考数学总复习第23讲几何作图、视图与投影试题
中考数学专题复习《视图、投影与尺规作图》专项检测题 ( 含答案)
视图、投影与尺规作图检测题一、三视图类型一三视图的判断1.如图所示的几何体的俯视图可能是（）2.如图所示的三棱柱的主视图是（）3.左下图为某几何体的示意图，则该几何体的主视图应为（）4.如图所示的是三通管的立体图，则这个几何体的俯视图是（）5.如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）6.如图①放置的一个机器零件，若其主（正）视图如图②所示，则其俯视图是（）第6题图7.如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）8.如图，几何体上半部为正三棱柱，下半部为圆柱，其俯视图是（）9.下列几何体中，正视图是矩形的是( )10.如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是( )11.一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）类型二由三视图还原几何体及相关计算1.一个几何体的三视图如图所示，这个几何体是（）A. 棱柱B. 圆柱C. 圆锥D. 球第1题图第2题图2.如图，一个简单几何体的三视图的主视图与左视图都为正三角形，其俯视图为正方形，则这个几何体是( )A. 四棱锥B. 正方体C. 四棱柱D. 三棱锥3.下面是一个几何体的三视图，则这个几何体的形状是（）第3题图A. 圆柱B. 圆锥C. 圆台D. 三棱柱4.一个几何体的三视图如图所示，那么这个几何体是（）第4题图5.小颖同学到学校领来n盒粉笔，整齐地摞在讲桌上，其三视图如图所示，则n 的值是（）第5题图A. 6B. 7C. 8D. 96.某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有( )第6题图A. 8B. 9C. 10D. 117.由若干个边长为1 cm的正方体堆积成一个几何体，它的三视图如图，则这个几何体的表面积是( )A. 15 2cmcm D. 24 2cm C. 21 2cm B. 18 2第7题图第8题图8.某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A. 200π3cmcm B. 500π3C. 1000π3cmcm D. 2000π3命题点2 投影1.下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是（）A. （3）（1）（4）（2）B. （3）（2）（1）（4）C. （3）（4）（1）（2）D. （2）（4）（1）（3）命题点3 立体图形的展开与折叠1.在市委、市府的领导下，全市人民齐心协力，将广安成功地创建为“全国文明城市”，为此小红特制作了一个正方体玩具，其展开图如图所示，原正方体与“文”字所在的面相对的面上标的字应是( )A. 全B. 明C. 城D. 国第1题图2.下列四个图形是正方体的平面展开图的是（）3.把如图中的三棱柱展开，所得到的展开图是（ ）第3题图 第4题图4.如图，透明的圆柱形容器（容器厚度忽略不计）的高为12 cm ，底面周长为10 cm ，在容器内壁离容器底部3 cm 的点B 处有一饭粒，此时一只蚂蚁正好在容器外壁，且离容器上沿3cm 的点A 处，则蚂蚁吃到饭粒需爬行的最短路径是( )A. 13 cmB. 261 cmC. 61 cmD. 234 cm命题点4 尺规作图1.如图，在△ABC 中，∠C =90°，∠B =30以A 为圆心，任意长为半径画弧分别交AB 、AC 于点M 和N ，再分别以M 、N 为圆心，大于21MN 的长为半径画弧，两弧交于点P ，连接AP 并延长交BC 于点D ，则下列说法中正确的个数是（ ） ①AD 是∠BAC 的平分线；②∠ADC =60°；③点D 在AB 的中垂线上； ④S △DAC ：S △ABC =1∶3.A. 1B. 2C. 3D. 4第1题图2.如图所示，已知线段AB .（1）用尺规作图的方法作出线段AB 的垂直平分线l （保留作图痕迹，不要求写出作法）；（2）在（1）中所作的直线l 上任意取两点M 、N （线段AB 的上方）,连接AM 、AN 、BM 、BN ，求证：∠MAN =∠MBN .第2题图参考答案命题点1三视图类型一三视图的判断1. C【解析】圆锥的主视图、左视图和俯视图分别为等腰三角形、等腰三角形和带圆心的圆．2. B 【解析】主视图是从几何体正面看得到的图形，该几何体从正面看，是两个具有公共边的长方形组成的图形，只有选项B符合题意．3. A【解析】从前往后看，可得到本题的主视图为五边形．4. A【解析】俯视图指的是从上向下看到的平面图形．圆柱体的俯视图是长方形，圆应该在长方形的中间．5. A【解析】A选项是主视图，B选项是左视图，C选项不是这个正六棱柱形密封罐的视图，D选项是俯视图．6. D【解析】长方体的俯视图是一个长方形，从上面看共有三列，所以这个组合体的俯视图是D.7. B【解析】俯视图即从上面看物体所得的平面图形．观察图形可得，从上往下看，该几何体的小正方体共有三行三列，第一行第二列有1个，第二行每列1个，第三行第一列1个，因此B选项正确．8. C【解析】俯视图是由上往下观察几何体所得到的图形．几何体上半部为正三棱柱，下半部为圆柱，所以其俯视图由圆和其内接等边三角形组成，故选C.9. B×××10. C视图都是圆，故选C.11. D【解析】从正面看共三列，第一列有三个小正方形，第二列有两个小正方形，第三列有三个小正方形，故选D.类型二由三视图还原几何体及相关计算1. B【解析】本题的几何体是常见几何体，从正面看到的是一个矩形，从左面看到的是一个矩形，从上面看到的是一个圆，所以这个几何体为圆柱．2. A【解析】由底面是有对角线的正方形，侧面是正三角形可以推断出它是四棱锥．3. B【解析】选项名称三视图(主视图，左视图，俯视图)正误A圆柱矩形，矩形，圆×B圆锥等腰三角形，等腰三角形，带圆心的圆√C圆台等腰梯形，等腰梯形，无圆心的同心圆×D三棱柱矩形，矩形，三角形×4. C【解析】选项逐项分析正误A 圆锥的主视图和左视图是等腰三角形，俯视图为带圆心的圆×B 这个几何体由圆锥和圆柱两部分构成，因此俯视图应该为带圆心的圆×C 主视图为中间有一条竖线的矩形，左视图为矩形，俯视图为三角形√D主视图、左视图、俯视图均为三角形×5. B【解析】由主视图可得这些粉盒共有3层，由俯视图可得最底层有4盒，由主视图和左视图可得第二层有2盒，第三层有1盒，共有7盒．6. B【解析】由三视图得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少有9碗．7. B【解析】由几何体的三视图得几何体如解图所示，这个几何体是由4个边长为1 cm的小正方体组成，且重叠部分的面积正好为一个小正方体的表面积，则这个几何体的表面积为6×3＝18 cm2.第7题解图8. B【解析】由三视图可知该几何体是圆柱，且底面圆半径r＝5 cm，高h ＝20 cm，所以v＝πr2h＝π×52×20＝500πcm3.命题点2投影C【解析】从太阳“东升西落”入手．太阳光在物体上的投影随时间而变化，投影的方向是先朝西，再逐渐转向朝东，且影长的变化经历：长→短→长(中午时刻的影长最短)，因此(3)表示的时刻最早，(2)表示的时刻最晚；由于地球绕着太阳运转，物体的投影应从西边开始顺时针向东旋转，所以(4)表示的时间比(1)表示的时间早．故按时间顺序应排列为(3)→(4)→(1)→(2)．命题点3立体图形的展开与折叠1. C【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“全”与“明”是相对面；“国”与“市”是相对面；“文”与“城”是相对面．2. B【解析】选项逐项分析正误A折叠后有两个面重合，缺少一个底面×B可以折叠成一个正方体√C 是“凹”字格，故不能折叠成一个正方体×D 是“田”字格，故不能折叠成一个正方体×3. B【解析】根据“两个全等的三角形，在侧面三个长方形的两侧，这样的图形围成的是三棱柱”把图中的三棱柱展开，所得到的展开图是B.4. A【解析】将圆柱沿A所在的高剪开，展平如解图所示．则MM′＝NN′＝10，作A关于MM′的对称点A′，连接A′B，则线段A′B即蚂蚁走的最短路径．过B作BD⊥A′N于D，则BD＝NE＝5，A′D＝MN＋A′M－BE＝12＋3－3＝12，在Rt△A′BD中，由勾股定理得A′B＝A′D2＋BD2＝13.第4题解图命题点4尺规作图1. D【解析】由尺规作图的作法可知，AD是∠BAC的平分线，∴①正确；∵∠BAC＝60°，AD又是∠BAC的平分线，则∠CAD＝30°，又∵∠C＝90°，则∠ADC＝60°，∴②正确；∵∠DAB＝30°，∠B＝30°，则AD＝BD，所以点D在AB的中垂线上，∴③正确；设BD＝AD＝a，因为∠CAD＝30°，∠C＝90°，则CD＝a2，根据勾股定理得：AC＝3a2，∴S△ADC＝3a28；BC＝3a2，S△ABC＝33a28，则S△DAC ：S△ABC＝3a28：33a28＝1∶3，∴④正确；正确的共有4个．2. (1)解：如解图：第2题解图①………………………………………………………………………(5分)【作法提示】分别以A、B两点为圆心，以大于12AB为半径画弧，与两弧分别有两个交点，两点确定的直线即为线段AB的垂直平分线l.(2)证明：如解图②，∵直线l是线段AB的垂直平分线，∴MA＝MB，∴∠MAB＝∠MBA，……………………(6分)同理：∠NAB＝∠NBA，∴∠MAB－∠NAB＝∠MBA－∠NBA，……………………(8分) 即：∠MAN＝∠MBN. ……………………(9分)第2题解图②。
初三数学投影与视图试题
初三数学投影与视图试题1.由5个相同的立方体搭成的几何体如图，则它的主视图是（）A．B．C．D．【答案】B．【解析】找到从正面看所得到的图形即可，从正面看第一层是三个正方形，第二层是左边一个正方形，故选B．【考点】简单组合体的三视图．2.如图的几何体是由4个完全相同的正方体组成的，这个几何体的左视图是（）A B C D【答案】C．【解析】由几何体可知左视图由两列组成，从左至右小正方形的个数分别为2个、1个，故选C．【考点】三视图．3.如图是由5个大小相同的正方体组成的几何体，它的俯视图为（）A．B．C．D．【答案】A．【解析】此几何体的俯视图有2列，从左往右小正方形的个数分别是2，2.故选A．考点: 简单组合体的三视图．4.下列四个几何体中，俯视图为四边形的是（）．【答案】Ｄ．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确；故选：D．【考点】简单几何体的三视图．5.如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是A．①②B．②③C．②④D．③④【答案】B【解析】正方体主视图、左视图、俯视图都是正方形；圆柱主视图和左视图是长方形，俯视图是圆；圆锥主视图和左视图是三角形、俯视图是带圆心的圆；球主视图、左视图、俯视图都是圆，故选：B．【考点】简单几何体的三视图．6.下列几何体中,俯视图为四边形的是（）【答案】D．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确．故选D．【考点】三视图．7.一个几何体是由一些大小相同的小正方体摆成的，其主视图与左视图如右图所示，则组成这个几何体的小正方体最少有个.【答案】5.【解析】综合左视图和主视图，这个几何体的底层最少有2+1=3个小正方体，第二层最少有2个小正方体，因此组成这个几何体的小正方体最少有3+2=5个．故答案为：5．考点: 三视图.8.如图，由三个小立方体搭成的几何体的俯视图是【】A．B．C．D．【答案】A。
2023年中考数学解答题专项复习：投影与视图(附答案解析)
第 1 页 共 16 页
2．（2020•丛台区校级一模）如图（1）是一种包装盒的表面展开图，将它围起来可得到一个 几何体的模型．
（1）图（2）是根据 a，h 的取值画出的几何体的主视图和俯视图，请在网格中画出该几 何体的左视图． （2）已知 h＝4．求 a 的值和该几何体的表面积．
第 2 页 共 16 页
9．（2021 秋•玄武区期末）如图，是由一些棱长都为 acm 的小正方体组合成的简单几何体．
第 5 页 共 16 页
（1）请在如图的方格中画出该几何体的俯视图和左视图．
（2）该几何体的表面积（含下底面）是
cm2；
（3）如果在这个几何体上再添加一些小正方体，并保持俯视图和左视图不变，最多可以
再添加
（1）这个几何体的名称是
，其侧面积为
；
（2）画出它的一种表面展开图；
（3）求出左视图中 AB 的长．
6．（2021•抚顺县模拟）某工厂要加工一批上下底密封纸盒，设计者给出了密封纸盒的三视
图，如图 1．
（1）由三视图可知，密封纸盒的形状是
；
（2）根据该几何体的三视图，在图 2 中补全它的表面展开图；
（3）请你根据图 1 中数据，计算这个密封纸盒的表面积．（结果保留根号）
第 4 页 共 16 页
7．（2021 秋•三明期末）在平整的地面上，把棱长都为 1 的若干个小正方体摆成如图的几何 体．
（1）请分别在网格中画出从上面，左面看到的形状图（用签字笔将对应的虚线描为实线 即可）； （2）如果在这个几何体上再添加一些同样大小的小正方体，若保持从上面看和从左面看 的形状图不变，那么最多可以再添加几个小正方体？在这样的条件下，当添加最多的小 正方体后，求得到的新几何体的体积． 8．（2021 秋•安居区期末）如图所示的是一个用小正方体搭成的几何体的俯视图，小正方形 中的数字表示在该位置的小正方体的个数，请你画出它的主视图与左视图．
中考数学复习专题练习：投影与视图(解析版)
中考数学复习专题练习：投影与视图一、单选题（共19题；共38分）1、如图所示，该几何体的俯视图是（）A 、B 、C 、D 、2、如图，是一圆锥的左视图，根据图中所标数据，圆锥侧面展开图的扇形圆心角的大小为（）A、90°B、120°C、135°D、150°3、把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A 、B 、C 、D 、4、一个几何体的三视图如图所示，则这个几何体是（）A、球体B、圆锥C、棱柱D、圆柱5、下列几何体中，主视图和俯视图都为矩形的是（）A 、B 、C 、D 、6、圆桌面（桌面中间有一个直径为0.4m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为1.2m，桌面离地面1m，若灯泡离地面3m，则地面圆环形阴影的面积是（）A、0.324πm2B、0.288πm2C、1.08πm2D、0.72πm27、一个几何体的三视图如图所示，则该几何体的表面积为（）A、4πB、3πC、2π+4D、3π+48、三本相同的书本叠成如图所示的几何体，它的主视图是（）A 、B 、C 、D 、9、如图所示正三棱柱的主视图是（）A 、B 、C 、D 、10、下列四个几何体中，左视图为圆的是（）A 、B 、C 、D 、11、由六个相同的立方体搭成的几何体如图所示，则它的主视图是（）A 、B 、C 、D 、12、将如图绕AB边旋转一周，所得几何体的俯视图为（）A 、B 、C 、D 、13、如图是一个由4个相同的正方体组成的立体图形，它的主视图是（）A 、B 、C 、D 、14、如图，是由两个相同的小正方体和一个圆锥体组成的立体图形，其俯视图是（）A 、B 、C 、D 、15、如图，一个正方体切去一个三棱锥后所得几何体的俯视图是（）A 、B 、C 、D 、16、如图是由5个相同的小正方体构成的几何体，其左视图是（）A 、B 、C 、D 、17、如图，小明同学将一个圆锥和一个三棱柱组成组合图形，观察其三视图，其俯视图是（）A 、B 、C 、D 、18、如图是某工件的三视图，则此工件的表面积为（）A、15πcm2B、51πcm2C、66πcm2D、24πcm219、如图，按照三视图确定该几何体的全面积是（图中尺寸单位：cm）（）A、40πcm2B、65πcm2C、80πcm2D、105πcm2二、填空题（共4题；共4分）20、如图，小军、小珠之间的距离为2.7m，他们在同一盏路灯下的影长分别为1.8m，1.5m，已知小军、小珠的身高分别为1.8m，1.5m，则路灯的高为________m．21、一个侧面积为16 πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为________cm．22、如果一个圆锥的主视图是等边三角形，俯视图是面积为4π的圆，那么它的左视图的高是________．23、如图是一个圆柱体的三视图，由图中数据计算此圆柱体的侧面积为________．（结果保留π）三、作图题（共1题；共5分）24、由一些相同的小正方体搭成的几何体的左视图和俯视图如图所示，请在网格中涂出一种该几何体的主视图，且使该主视图是轴对称图形．四、解答题（共1题；共5分）25、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的左视图和俯视图；（用阴影表示）（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和左视图不变，那么最多可以再添加几个小正方体？五、综合题（共1题；共15分）26、如图，在矩形纸片ABCD中，AB=4，AD=12，将矩形纸片折叠，使点C落在AD边上的点M 处，折痕为PE，此时PD=3．(1)求MP的值(2)在AB边上有一个动点F，且不与点A，B重合．当AF等于多少时，△MEF的周长最小？(3)若点G，Q是AB边上的两个动点，且不与点A，B重合，GQ=2．当四边形MEQG的周长最小时，求最小周长值．（计算结果保留根号）答案解析一、单选题【答案】C【考点】简单组合体的三视图【解析】【解答】解：从上往下看，可以看到C选项所示的图形．故选：C．【分析】根据俯视图是从物体的上面看得到的视图进行解答即可．本题考查了三视图的知识，掌握俯视图是从物体的上面看得到的视图是解题的关键．【答案】B【考点】圆锥的计算，由三视图判断几何体【解析】【解答】解：∵圆锥的底面半径为3，∴圆锥的底面周长为6π，∵圆锥的高是6 ，∴圆锥的母线长为=9，设扇形的圆心角为n°，∴=6π，解得n=120．答：圆锥的侧面展开图中扇形的圆心角为120°．故选B．【分析】根据圆锥的底面半径得到圆锥的底面周长，也就是圆锥的侧面展开图的弧长，根据勾股定理得到圆锥的母线长，利用弧长公式可求得圆锥的侧面展开图中扇形的圆心角．本题考查了圆锥的计算，圆锥的侧面展开图是一个扇形，此扇形的弧长等于圆锥底面周长，扇形的半径等于圆锥的母线长．本题就是把的扇形的弧长等于圆锥底面周长作为相等关系，列方程求解．【答案】A【考点】平行投影【解析】【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选A．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．【答案】D【考点】由三视图判断几何体【解析】【解答】解：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选D．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．本题考查了由三视图来判断几何体，还考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力．【答案】B【考点】简单几何体的三视图【解析】【解答】解：A、圆锥的主视图是三角形，俯视图是带圆心的圆，故本选项错误；B、圆柱的主视图是矩形、俯视图是矩形，故本选项正确；C、球的主视图、俯视图都是圆，故本选项错误；D、三棱柱的主视图为矩形和俯视图为三角形，故本选项错误．故选：B．【分析】分别分析四个选项中圆锥、圆柱、球体、三棱柱的主视图、俯视图，从而得出都为矩形的几何体．本题考查了简单几何体的三视图，关键是培养学生的思考能力和对几何体三种视图的空间想象能力．【答案】D【考点】相似三角形的应用，中心投影【解析】【解答】解：如图所示：∵AC⊥OB，BD⊥OB，∴△AOC∽△BOC，∴= ，即= ，解得：BD=0.9m，同理可得：AC′=0.2m，则BD′=0.3m，∴S圆环形阴影=0.92π﹣0.32π=0.72π（m2）．故选：D．【分析】先根据AC⊥OB，BD⊥OB可得出△AOC∽△BOD，由相似三角形的对应边成比例可求出BD的长，进而得出BD′=0.3m，再由圆环的面积公式即可得出结论．本题考查的是相似三角形的应用以及中心投影，利用相似三角形的对应边成比例得出阴影部分的半径是解题关键．【答案】D【考点】由三视图判断几何体【解析】【解答】解：观察该几何体的三视图发现其为半个圆柱放在一个长方体的上面组成的一个几何体，半圆柱的直径为2，长方体的长为2，宽为1，高为1，故其表面积为：π×12+（π+2）×2=3π+4，故选D．【分析】首先根据三视图判断几何体的形状，然后计算其表面积即可．本题考查了由三视图判断几何体的知识，解题的关键是首先根据三视图得到几何体的形状，难度不大．【答案】B【考点】简单组合体的三视图【解析】【解答】解：观察图形可知，三本相同的书本叠成如图所示的几何体，它的主视图是．故选：B．【分析】主视图是分别从物体正面看，所得到的图形．本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．【答案】C【考点】简单几何体的三视图【解析】【解答】解：如图所示正三棱柱的主视图是平行排列的两个矩形，故选B．【分析】找到从正面看所得到的图形即可．本题考查了三视图的知识，主视图是从物体的正面看得到的视图．注意本题不要误选C．【答案】C【考点】简单几何体的三视图【解析】【解答】解：因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是圆的几何体是球．故选：C.【分析】四个几何体的左视图：圆柱是矩形，圆锥是等腰三角形，球是圆，正方体是正方形，由此可确定答案．主要考查立体图形的左视图，关键根据圆柱是矩形，圆锥是等腰三角形，球是圆，正方体是正方形解答．【答案】A【考点】简单组合体的三视图【解析】【解答】解：结合几何体发现：从主视方向看到上面有一个正方形，下面有3个正方形，故选A．【分析】根据主视方向确定看到的平面图形即可．本题考查了简单组合体的三视图的知识，解题的关键是了解主视图是由主视方向看到的平面图形，属于基础题，难度不大．2、【答案】B【考点】点、线、面、体，简单组合体的三视图【解析】【解答】解：将该图形绕AB旋转一周后是由上面一个圆锥体、下面一个圆柱体的组合而成的几何体，从上往下看其俯视图是外面一个实线的大圆（包括圆心），里面一个虚线的小圆，故选：B．【分析】本题考查了简单组合体的三视图，从上面看得到的视图是俯视图．根据旋转抽象出该几何体，俯视图即从上向下看，看到的棱用实线表示；实际存在，没有被其他棱挡住，看不到的棱用虚线表示．【答案】A【考点】简单组合体的三视图【解析】【解答】解：从正面看易得第一层有2个正方形，第二层左边有一个正方形，第三层左边有一个正方形．故选A．【分析】本题考查了简单组合体的三视图的知识，主视图是从物体的正面看得到的视图．找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．2、【答案】C【考点】简单组合体的三视图【解析】【解答】解：从上面看，圆锥看见的是：圆和点，两个正方体看见的是两个正方形．故答案为：C．【分析】此题主要考查了三视图的知识，关键是掌握三视图的几种看法．找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【答案】D【考点】简单组合体的三视图【解析】【解答】解：所给图形的俯视图是D选项所给的图形．故选D．【分析】俯视图是从上向下看得到的视图，结合选项即可作出判断．本题考查了简单组合体的三视图，属于基础题，关键掌握俯视图是从上向下看得到的视图．2、【答案】C【考点】简单组合体的三视图【解析】【解答】解：观察图形可知，如图是由5个相同的小正方体构成的几何体，其左视图是．故选：C．【分析】几何体的左视图有2列，每列小正方形数目分别为2，1；据此画出图形即可求解．此题考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、侧面和上面看所得到的图形．2、【答案】B【考点】简单组合体的三视图【解析】【解答】解：由题意得：俯视图与选项B中图形一致．故选B．【分析】根据组合图形的俯视图，对照四个选项即可得出结论．本题考查了简单组合体的三视图，解题的关键是会画简单组合图形的三视图．本题属于基础题，难度不大，解决该题型题目时，掌握简单组合体三视图的画法是关键．【答案】D【考点】由三视图判断几何体【解析】【解答】解：由三视图，得，OB=3cm，0A=4cm，由勾股定理，得AB= =5cm，圆锥的侧面积×6π×5=15πcm2，圆锥的底面积π×（）2=9πcm，圆锥的表面积15π+9π=24π（cm2），故选：D．【分析】根据三视图，可得几何体是圆锥，根据勾股定理，可得圆锥的母线长，根据扇形的面积公式，可得圆锥的侧面积，根据圆的面积公式，可得圆锥的底面积，可得答案．本题考查了由三视图判断几何体，利用三视图得出圆锥是解题关键，注意圆锥的侧面积等于圆锥的底面周长与母线长乘积的一半．【答案】B【考点】由三视图判断几何体【解析】【解答】解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为8cm，底面半径为10÷2=5cm，故表面积=πrl+πr2=π×5×8+π×52=65πcm2．故选：B．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状，确定圆锥的母线长和底面半径，从而确定其表面积．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．二、填空题2、【答案】3【考点】中心投影【解析】【解答】解：如图，∵CD∥AB∥MN，∴△ABE∽△CDE，△ABF∽△MNF，∴，，即，，解得：AB=3m，答：路灯的高为3m．【分析】根据CD∥AB∥MN，得到△ABE∽△CDE，△ABF∽△MNF，根据相似三角形的想知道的，，即可得到结论．本题考查了中心投影，相似三角形的判定和性质，熟练掌握相似三角形的判定和性质是解题的关键．2、【答案】4【考点】圆锥的计算，由三视图判断几何体，等腰直角三角形【解析】【解答】解：设底面半径为r，母线为l，∵主视图为等腰直角三角形，∴2r= l，∴侧面积S侧=πrl=2πr2=16 πcm2，解得r=4，l=4 ，∴圆锥的高h=4cm，故答案为：4．【分析】设底面半径为r，母线为l，由轴截面是等腰直角三角形，得出2r= l，代入S侧=πrl，求出r，l，从而求得圆锥的高．本题考查了圆锥的计算，解题的关键是能够熟练掌握有关的计算公式，难度不大．2、【答案】2【考点】圆锥的计算，由三视图判断几何体【解析】【解答】解：设圆锥的底面圆的半径为r，则πr2=4π，解得r=2，因为圆锥的主视图是等边三角形，所以圆锥的母线长为4，所以它的左视图的高= =2 ．故答案为2 ．【分析】先利用圆的面积公式得到圆锥的底面圆的半径为2，再利用等边三角形的性质得母线长，然后根据勾股定理计算圆锥的高．本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．【答案】24π【考点】由三视图判断几何体【解析】【解答】解：由图可知，圆柱体的底面直径为4，高为6，所以，侧面积=π（×4）2×6=24π．故答案为：24π．【分析】根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，根据主视图判断出圆柱体的底面直径与高是解题的关键．三、作图题【答案】解：如图所示，【考点】轴对称图形，由三视图判断几何体，作图-三视图【解析】【分析】根据俯视图和左视图可知，该几何体共两层，底层有9个正方体，上层中间一行有正方体，若使主视图为轴对称图形可使中间一行、中间一列有一个小正方体即可．本题主要考查三视图还原几何体及轴对称图形，解题的关键是根据俯视图和左视图抽象出几何体的大概轮廓．四、解答题【答案】解：（1）画图如下：（2）在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，2+1+1=4（个）．故最多可再添加4个小正方体．【考点】作图-三视图【解析】【分析】（1）由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方数形数目分别为3，2，1，据此可画出图形．（2）可在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，相加即可求解．五、综合题【答案】（1）解：∵四边形ABCD为矩形，∴CD=AB=4，∠D=90°，∵矩形ABCD折叠，使点C落在AD边上的点M处，折痕为PE，∴PD=PH=3，CD=MH=4，∠H=∠D=90°，∴MP==5；（2）解：如图1，作点M关于AB的对称点M′，连接M′E交AB于点F，则点F即为所求，过点E作EN⊥AD，垂足为N，∵AM=AD﹣MP﹣PD=12﹣5﹣3=4，∴AM=AM′=4，∵矩形ABCD折叠，使点C落在AD边上的点M处，折痕为PE，∴∠CEP=∠MEP，而∠CEP=∠MPE，∴∠MEP=∠MPE，∴ME=MP=5，在Rt△ENM中，MN===3，∴NM′=11，∵AF∥ME，∴△AFM′∽△NEM′，∴=，即=，解得AF=，即AF=时，△MEF的周长最小.（3）解：如图2，由（2）知点M′是点M关于AB的对称点，在EN上截取ER=2，连接M′R交AB于点G，再过点E作EQ∥RG，交AB于点Q，∵ER=GQ，ER∥GQ，∴四边形ERGQ是平行四边形，∴QE=GR，∵GM=GM′，∴MG+QE=GM′+GR=M′R，此时MG+EQ最小，四边形MEQG的周长最小，在Rt△M′RN中，NR=4﹣2=2，M′R==5，∵ME=5，GQ=2，∴四边形MEQG的最小周长值是7+5．【考点】翻折变换（折叠问题），简单几何体的三视图【解析】【解答】（1）根据折叠的性质和矩形性质以得PD=PH=3，CD=MH=4，∠H=∠D=90°，然后利用勾股定理可计算出MP=5；（2）如图1，作点M关于AB的对称点M′，连接M′E交AB于点F，利用两点之间线段最短可得点F即为所求，过点E作EN⊥AD，垂足为N，则AM=AD﹣MP﹣PD=4，所以AM=AM′=4，再证明ME=MP=5，接着利用勾股定理计算出MN=3，所以NM′=11，然后证明△AFM′∽△NEM′，则可利用相似比计算出AF；（3）如图2，由（2）知点M′是点M关于AB的对称点，在EN上截取ER=2，连接M′R交AB于点G，再过点E作EQ∥RG，交AB于点Q，易得QE=GR，而GM=GM′，于是MG+QE=M′R，利用两点之间线段最短可得此时MG+EQ最小，于是四边形MEQG的周长最小，在Rt△M′RN中，利用勾股定理计算出M′R=5，易得四边形MEQG的最小周长值是7+5．【分析】此题考查了几何图形中的折叠问题，涉及勾股定理，三角形相似以及最值问题。
中考数学 投影与视图(含中考真题解析)
投影与视图☞解读考点☞2年中考1．（北海）一个几何体的三视图如图所示，则这个几何体是（）A．圆柱 B．圆锥 C．球 D．以上都不正确【答案】A．【解析】试题分析：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选A．考点：由三视图判断几何体．2．（南宁）如图是由四个大小相同的正方体组成的几何体，那么它的主视图是（）A． B． C． D．【答案】B．考点：简单组合体的三视图．3．（柳州）如图是小李书桌上放的一本书，则这本书的俯视图是（）A． B． C． D．【答案】A．【解析】试题分析：根据俯视图的概念可知，几何体的俯视图是A图形，故选A．考点：简单几何体的三视图．4．（桂林）下列四个物体的俯视图与右边给出视图一致的是（）A．B．C．D．【答案】C．【解析】试题分析：几何体的俯视图为，故选C．考点：由三视图判断几何体．5．（梧州）如图是一个圆锥，下列平面图形既不是它的三视图，也不是它的侧面展开图的是（）A．B．C．D．【答案】D．考点：1．几何体的展开图；2．简单几何体的三视图．6．（扬州）如图所示的物体的左视图为（）A． B． C． D．【答案】A．【解析】试题分析：从左面看易得第一层有1个矩形，第二层最左边有一个正方形．故选A．考点：简单组合体的三视图．7．（攀枝花）如图所示的几何体为圆台，其俯视图正确的是（）A．B．C．D．【答案】C．考点：简单几何体的三视图．8．（达州）一个几何体由大小相同的小方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）A． B． C． D．【答案】D．【解析】试题分析：根据所给出的图形和数字可得：主视图有3列，每列小正方形数目分别为3，2，3，则符合题意的是D；故选D．考点：1．由三视图判断几何体；2．作图-三视图．9．（德阳）某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A．200πcm3 B．500πcm3 C．1000πcm3 D．2000πcm3【答案】B．考点：由三视图判断几何体．10．（南充）如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A．B． C．D．【答案】A．【解析】试题分析：根据主视图的定义，可得它的主视图为：，故选A．考点：简单几何体的三视图．11．（襄阳）由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是（）A．4 B．5 C．6 D．9【答案】A．考点：由三视图判断几何体．12．（齐齐哈尔）如图，由一些完全相同的小正方体搭成的几何体的俯视图和左视图，组成这个几何体的小正方体的个数是（）A．5或6或7 B．6或7 C．6或7或8 D．7或8或9【答案】C．【解析】试题分析：根据几何体的左视图，可得这个几何体共有3层，从俯视图可以可以看出最底层的个数是4个，（1）当第一层有1个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+1+4=6（个）；（2）当第一层有1个小正方体，第二层有2个小正方体时，或当第一层有2个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+2+4=7（个）；（3）当第一层有2个小正方体，第二层有2个小正方体时，组成这个几何体的小正方体的个数是：2+2+4=8（个）．综上，可得组成这个几何体的小正方体的个数是6或7或8．故选C．考点：由三视图判断几何体．13．（连云港）如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为．【答案】8π．考点：1．由三视图判断几何体；2．几何体的展开图．14．（随州）如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是cm3．【答案】24．【解析】试题分析：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为3×2×4=24cm3．故答案为：24．考点：由三视图判断几何体．15．（牡丹江）由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．【答案】7．【解析】试题分析：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为：7．考点：由三视图判断几何体．16．（西宁）写出一个在三视图中俯视图与主视图完全相同的几何体．【答案】球或正方体（答案不唯一）．考点：1．简单几何体的三视图；2．开放型．17．（青岛）如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小立方体，王亮所搭几何体的表面积为．【答案】19，48．【解析】试题分析∵亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×23=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48，故答案为：19，48．考点：由三视图判断几何体．三、解答题18．（镇江）某兴趣小组开展课外活动．如图，A，B两地相距12米，小明从点A出发沿AB 方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）．（1）请在图中画出光源O点的位置，并画出他位于点F时在这个灯光下的影长FM（不写画法）；（2）求小明原来的速度．【答案】（1）作图见试题解析；（2）1.5m/s．试题解析：（1）如图，（2）设小明原来的速度为xm/s，则CE=2xm，AM=AF﹣MF=（4x﹣1.2）m，EG=2×1.5x=3xm，BM=AB﹣AM=12﹣（4x﹣1.2）=13.2﹣4x，∵点C，E，G在一条直线上，CG∥AB，∴△OCE∽△OAM，△OEG∽△OMB，∴CE OEAM OM=，EG OEBM OM=，∴CE EGAM BM=，即234 1.213.24x xx x=--，解得x=1.5，经检验x=1.5为方程的解，∴小明原来的速度为1.5m/s．答：小明原来的速度为1.5m/s．考点：1．相似三角形的应用；2．中心投影．19．（兰州）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．（1）该小组的同学在这里利用的是投影的有关知识进行计算的；（2）试计算出电线杆的高度，并写出计算的过程．【答案】（1）平行；（2）7．考点：1．相似三角形的应用；2．平行投影．20．（宁德）图（1）是一个蒙古包的照片，这个蒙古包可以近似看成是圆锥和圆柱组成的几何体，如图（2）所示．（1）请画出这个几何体的俯视图；（2）图（3）是这个几何体的正面示意图，已知蒙古包的顶部离地面的高度EO1=6米，圆柱部分的高OO1=4米，底面圆的直径BC=8米，求∠EAO的度数（结果精确到0.1°）．【答案】（1）答案见试题解析；（2）26.6°．（2）连接EO1，如图所示，∵EO1=6米，OO1=4米，∴EO=EO1﹣OO1=6﹣4=2米，∵AD=BC=8米，∴OA=OD=4米，在Rt△AOE中，tan∠EAO=2142EOOA==，则∠EAO≈26.6°．考点：1．圆锥的计算；2．圆柱的计算；3．作图-三视图．1．（绍兴）由5个相同的立方体搭成的几何体如图所示，则它的主视图是（）A． B． C． D．【答案】B．考点：简单组合体的三视图．2．（吉林）用4个完全相同的小正方体组成如图所示的立方体图形，它的俯视图是（）A．B．C．D．【答案】A【解析】试题分析：从上面看可得到一个有2个小正方形组成的长方形．故选A．考点：三视图3．（衡阳）左图所示的图形是由七个完全相同的小正方体组成的立体图形，则下面四个平面图形中不是这个立体图形的三视图的是（）【答案】B．【解析】试卷分析：针对三视图的概念，把右图的三视图画出来对号入座即可知B选项不是这个立体图形的三视图．故选B．考点：简单几何体的三视图．4．（十堰）在下面的四个几何体中，左视图与主视图不相同的几何体是（）A ．B ．C ．D ．正方体 长方体 球 圆锥【答案】B ．考点：简单几何体的三视图．5．（宁夏）如图是一个几何体的三视图，则这个几何体的侧面积是（ ）A 2cmB ．2cmC ．26cm πD ．23cm π 【答案】A ． 【解析】试题分析：俯视图为圆的只有圆锥，圆柱，球，根据主视图和左视图都是三角形可得到此几何体为圆锥，那么侧面积=底面周长×母线长÷2．因此,∵半径为1cm ，高为3cm ，∴根据勾cm ．∴侧面积=()2112r l 21cm 22ππ⋅⋅=⨯⨯．故选A ．考点：1．由三视图判断几何体；2．圆锥的计算国3．勾股定理．6．（湖州） 如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是【答案】3．【解析】试题分析：从上面看三个正方形组成的矩形,矩形的面积为1×3=3．考点：简单组合体的三视图。
中考数学复习第6章投影与视图第23课时投影与视图(精练)试题(2021年整理)

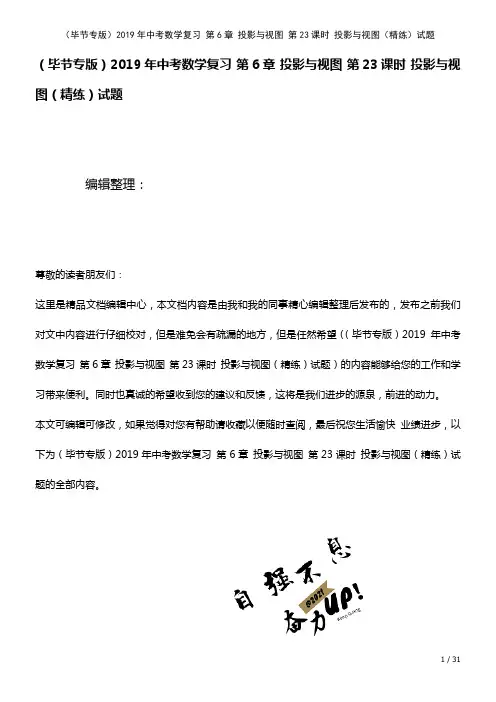

（毕节专版）2019年中考数学复习第6章投影与视图第23课时投影与视图（精练）试题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（毕节专版）2019年中考数学复习第6章投影与视图第23课时投影与视图（精练）试题）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（毕节专版）2019年中考数学复习第6章投影与视图第23课时投影与视图（精练）试题的全部内容。
第23课时投影与视图(时间：30分钟)1．（2018·绍兴中考）有6个相同的立方体搭成的几何体如图所示，则它的主视图是( D）2．（2018·菏泽中考）如图是两个等直径圆柱构成的“T”形管道，其左视图是（B)3．(2018·永州中考)如图所示的几何体的主视图是( B）4．(2018·温州中考)移动台阶如图所示，它的主视图是( B)5．(2018·江西中考)如图所示的几何体的左视图为（D）6．(2018·泰安中考)如图是下列哪个几何体的主视图与俯视图（C）7．（2018·眉山中考)下列立体图形中，主视图是三角形的是( B)8．（2018·盘锦中考）如图是某立体图形的三视图，则这个立体图形的侧面展开图的面积是__65π__(结果保留π)．（第8题图）) (第9题图))9．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是__8__．10．由一些大小相同，棱长为1的小正方体搭成的几何体的俯视图如图所示，数字表示该位置的正方体个数．（1）请画出它的主视图和左视图；(2)给这个几何体喷上颜色（底面不喷色），需要喷色的面积为________；(3)在不改变主视图和俯视图的情况下，最多可添加________块小正方体．解:(1）它的主视图和左视图如图；(2）给这个几何体喷上颜色（底面不喷色),需要喷色的面有32个,所以喷色的面积为32.故应填:32；（3)在不改变主视图和俯视图的情况下，最多可添加1个小正方体．故应填：1。
2021年中考数学真题分类汇编--图形与变换：视图与投影(老师版)
【详解】把该几何体它在水平面内顺时针旋转 后，旋转后的主视图与该几何体旋转前从右面看到的图形一样，
∵该几何体的从右面看到的图形为 ，
∴该几何体它在水平面内顺时针旋转 后，旋转后几何体的主视图为 ．
则大圆面积为：π×22＝4π，小圆面积为：π×12＝π，
故这个几何体的体积为：6×4π﹣6×π＝24π﹣6π＝18π．
故选：B．
16.（2021•四川省成都市）如图所示的几何体是由6个大小相同的小立方块搭成，它的俯视图是（ ）
A． B．
C． D．
【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．
【解析】
【分析】从正面看：共有2列，从左往右分别有2，1个小正方形；据此可画出图形．
【详解】解：如图所示的几何体的主视图是
．
故选：D．
24.(2021•四川省自贡市)如图是一个小正方体的展开图，把展开图折叠成小正方体后，有“迎”字一面的相对面上的字是（）
A. 百B. 党C. 年D. 喜
【答案】B
【解析】
【解答】解：从上边看，底层是三个小正方形，上层的右边是一个小正方形，
故选：A．
27.（2021•青海省）．如图所示的几何体的左视图是（ ）
A． B． C． D．
【分析】从左面看该几何体，能看得见的轮廓线用实线表示，看不见的轮廓线用虚线表示，画出相应的图形即可．
【解答】解：该几何体的左视图如图所示：
故选：C．
【解答】解：从上面看，底层的最右边是一个小正方形，上层是四个小正方形，右齐．
故选：C．
中考数学总复习 基础讲练 第23讲 视图与投影(含答案点拨) 新人教版
第23讲视图与投影考纲要求命题趋势1．了解平行投影和中心投影的含义及其简单的应用．2．会画直棱柱、圆柱、圆锥、球的三视图，能判断简单物体的视图．3．能根据三视图描述基本几何体或实物原型，掌握简单几何体表面展开图.投影与视图是中考的必考内容，主要考查几何体的三视图的判定，立体图形与它的三视图的互相转化，立体图形的展开图、投影等．题目难度不大，主要以选择题、填空题的形式出现.知识梳理一、投影1．投影：用光线照射物体，在某个平面上得到的______叫做物体的投影，照射光线叫做________，投影所在的平面叫做________．2．平行投影：太阳光线可以看成________光线，像这样的光线所形成的投影称为平行投影．平行投影与视图之间的关系：当投影线与投影面垂直时，这种投影叫做________．物体的正投影称为物体的视图．物体的三视图实际上就是该物体在某一平行光线(垂直于投影面的平行光线)下的________．3．中心投影：探照灯、手电筒、路灯和台灯的光线可以看成是从________发出的光线，像这样的光线所形成的投影称为________．二、视图1．视图：从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做________；在水平面内得到的由上向下观察物体的视图，叫做________；在侧面内得到由左向右观察物体的视图，叫做________．2几何体主视图左视图俯视图圆柱长方形长方形圆圆锥三角形三角形圆和圆心球圆圆圆3(1)长对正；(2)高平齐；(3)宽相等．4．由视图到立体图形：由视图想象实物图形时不像由实物到视图那样唯一确定，由一个视图往往可以想象出多种物体．由视图描述实物时，需了解简单的、常见的、规则物体的视图，能区分类似的物体视图的联系与区别．如主视图是长方形，可想象出是四棱柱、三棱柱、圆柱等．俯视图是圆的可以是球、圆柱等．自主测试1．一个几何体的三视图如图所示，那么这个几何体是( )2．将如图所示表面带有图案的正方体沿某些棱展开后，得到的图形是( )3．如图，小红居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小红由A 处径直走到B处，她在灯光照射下的影长l与行走的路程s之间的变化关系用图象刻画出来，大致图象是( )4．5个棱长为1的正方体组成如图的几何体．(1)该几何体的体积是__________(立方单位)，表面积是__________(平方单位)．(2)画出该几何体的主视图和左视图．考点一、投影【例1】如图所示，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向远移时，圆形阴影的大小的变化情况是( )A．越来越小 B．越来越大C．大小不变 D．不能确定解析：白炽灯向远移时，两条光线的夹角度数变小，所以圆形的阴影也会跟着变小．答案：A方法总结投影问题在日常生活中随处可见，解答这类题时要注意分清本质(即是中心投影还是平行投影问题)及每种投影的特征．阳光下的影子为平行投影，在同一时刻两物体的影子应在同一方向上，并且物高与影长成正比；灯光下的影子为中心投影，影子应在物体背对光的一侧．触类旁通1 如图所示，位似图形由三角尺与其灯光照射下的中心投影组成，相似比为2:5，且三角尺的一边长为8 cm，则投影三角尺的对应边长为( )A．8 cm B．20 cm C．3.2 cm D．10 cm考点二、立体图形的三视图【例2】如图，下列几何体：其中，左视图是平行四边形的有( )A．4个 B．3个 C．2个 D．1个解析：圆柱的左视图是矩形、圆锥的左视图是三角形、棱柱的左视图是矩形、长方体的左视图是矩形，所以左视图是平行四边形的有3个．答案：B方法总结判断简单物体的三视图，要先搞清三视图的概念，再从三个方向仔细观察．三种视图的作用：主视图可以清晰地看到物体的长和高，主要提供正面的形状；左视图可以分清物体的宽度和高度；俯视图看不到物体的高度，但能分清物体的长和宽．触类旁通2 下面简单几何体的主视图是( )考点三、和三视图有关的计算【例3】一个几何体的三视图如图所示，其中主视图和左视图都是腰长为4、底边为2的等腰三角形，则这个几何体的侧面展开图的面积为( )A ．2πB ．12π C ．4π D ．8π解析：先判断此几何体为圆锥，侧面展开图为扇形；再由三视图得到扇形母线长为4、弧长为圆锥底面圆的周长；最后运用公式S ＝12lR ＝12×2π×4＝4π.答案：C方法总结 由三视图想象立体图形时，先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面的局部形状，然后再综合起来考虑整体图形．触类旁通3 如图是一个正六棱柱的主视图和左视图，则图中的a ＝( )A ．2 3B ． 3C ．2D ．11．(2012四川乐山)下图是小强用八块相同的小正方体搭建的一个积木，它的左视图是( )2．(2012浙江衢州)长方体的主视图、俯视图如图所示，则其左视图面积为( )A．3 B．4 C．12 D．163．(2012四川南充)下列几何体中，俯视图相同的是( )A．①② B．①③ C．②③ D．②④4．(2012广东广州)一个几何体的三视图如图所示，则这个几何体是( )A．四棱锥 B．四棱柱C．三棱锥 D．三棱柱5．(2012广东梅州改编)春蕾数学兴趣小组用一块正方形木板在阳光下做投影实验，这块正方形木板在地面上形成的投影可能是__________(写出符合题意的两个图形即可)．6．(2012内蒙古呼和浩特)如图是某几何体的三视图及相关数据(单位：cm)，则该几何体的侧面积为__________ cm2.7．(2012四川乐山)从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积是__________．1．如图所示，空心圆柱的左视图是( )2．将“创建文明城市”六个字分别写在一个正方体的六个面上，这个正方体的平面展开图如图所示，那么在这个正方体中，和“创”相对的字是( )A．文 B．明 C．城 D．市3．在下列几何体中，主视图、左视图与俯视图都是相同的圆，该几何体是( )4．如图所示是由一些大小相同的小立方体组成的几何体的主视图和左视图，则组成这个几何体的小立方体的个数不可能是( )A．3 B．4 C．5 D．65．如图，正方形ABCD的边长为3，以直线AB为轴，将正方形旋转一周，所得几何体的主视图的周长是__________．6．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是__________．7．如图，小明在A时测得某树的影长为2 m，B时又测得该树的影长为8 m，若两次日照的光线互相垂直，则树的高度为__________m.8．小明想利用太阳光测量楼高，他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量情况如下：如示意图，小明边移动边观察，发现站到点E 处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同．此时，测得小明落在墙上的影子高度CD ＝1.2 m ，CE ＝0.8 m ，CA ＝30 m(点A ，E ，C 在同一直线上)．已知小明的身高EF 是1.7 m ，请你帮小明求出楼高AB (结果精确到0.1 m)．参考答案导学必备知识 自主测试1．C 2．C 3．C 4．解：(1)5 22； (2)探究考点方法 触类旁通1．B触类旁通2．C 几何体主视图的确定，可通过从正面观察它的列数，及每列最高的块数．这个几何体从正面看有3列，从左到右每列最高块数分别为2,1,1，故选C.触类旁通3．B 品鉴经典考题1．D 左视图从左往右，2列正方形的个数依次为2,1， 依此画出图形. 故选D.2．A 由主视图知长为4，高为1，由俯视图知长为4，宽为3，则左视图宽为3，高为1，则其面积为3.3．C ①的俯视图是，②的俯视图是，③的俯视图是，④的俯视图是，故选C.4．D 由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为三角形，可得为棱柱体，所以这个几何体是三棱柱．5．正方形、菱形(答案不唯一)6．2π 因为根据三视图可知该几何体为圆锥，且高为3cm ，母线长为 2 cm ，底面圆的直径为2 cm ，则周长即侧面展开图的弧长为2π cm，所以侧面积为12×2π×2＝2π(cm 2)．7．24 挖去一个棱长为1 cm 的小正方体，得到的图形与原图形表面积相等，则表面积是2×2×6＝24.故答案为24. 研习预测试题1．C2．B 因“创”和“建”与“文”相连，有公共顶点，故先排除；再根据不相邻左右或上下相对，知“创”与“明”相对．3．A 4．D 5．18 6．左视图 7．48．解：如图，过点D 作DG ⊥AB ，分别交AB ，EF 于点G ，H ，则EH ＝AG ＝CD ＝1.2，DH ＝CE ＝0.8，DG ＝CA ＝30. ∵EF ∥AB ， ∴FH BG ＝DH DG. 由题意，知FH ＝EF －EH ＝1.7－1.2＝0.5.∴0.5BG ＝0.830，解得BG ＝18.75. ∴AB ＝BG ＋AG ＝18.75＋1.2＝19.95≈20.0， ∴楼高AB 约为20.0米．。
中考数学复习 《视图与投影》练习题含答案
中考数学复习视图与投影一、选择题1．正方形的正投影不可能是( D )A．线段B．矩形C．正方形D．梯形2．如图由7个小正方体组合而成的几何体，它的主视图是( A )3．从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积是( C )A．20B．22C．24D．264．将图①围成图②的正方体，则图①中的红心“”标志所在的正方形是正方体中的( A )A．面CDHE B．面BCEFC．面ABFG D．面ADHG5．如图，按照三视图确定该几何体的全面积是(图中尺寸单位：cm)( B )A．40πcm2B．65π cm2C．80π cm2D．105π cm2【解析】由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为8 cm，底面半径为10÷2＝5(cm)，故表面积＝πrl＋πr2＝π×5×8＋π×52＝65π(cm2)．故选B.6．如图是几何体的俯视图，小正方形内所表示数字为该位置小正方体的个数，则该几何体的主视图是( B )二、填空题7．某几何体的主视图和左视图如图所示，则该几何体可能是__圆柱体__．8．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小__相同__．(填“相同”“不一定相同”或“不相同”)9．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是__5__个．【解析】综合三视图，可得出，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4＋1＝5(个)．10．一个侧面积为162πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为__4__ cm.【解析】设底面半径为r，母线为l，∵主视图为等腰直角三角形，∴l＝2r，∴侧面积S ＝πrl＝2πr2＝162π，解得r＝4，l＝42，∴圆锥的高h＝4 cm.侧三、解答题11．如图，小明在A时测得某树的影长为2m，B时又测得该树的影长为8 m，若两次日照的光线互相垂直，求树的高度．解：4 m12．如图是一张铁皮．(单位：m)(1)计算该铁皮的表面积；(2)此铁皮能否做成长方体的盒子？若能，画出它的几何图形，并求出它的体积；若不能，说明理由．解：(1)22 m2(2)能够，图略，6 m313．根据三视图求几何体的表面积，并画出物体的展开图．解：由三视图可知，该几何体由上部分是底面直径为10，高为5的圆锥和下部分是底面直径为10，高为20的圆柱组成，物体的展开图如图．圆锥、圆柱底面半径为r ＝5，由勾股定理得圆锥母线长R ＝52，S 圆锥表面积＝12lR ＝12×10π×52＝252π，∴S 表面积＝π×52＋10π×20＋252π＝225π＋252π＝(225＋252)π14．如图是一个几何体的三视图．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体上的点B 出发，沿表面爬到AC 的中点D ，请求出这个路线的最短路程．解：(1)圆锥(2)S 表＝S 底＋S 侧＝π(42)2＋π×2×6＝16π(cm 2) (3)3 3 cm15．某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图)，请你按照三视图确定制作每个密封罐所需钢板的面积．解：由三视图可知，密封罐的形状是正六棱柱(如图①)，密封罐的高为50，底面正六边形的直径为100，边长为50，图②是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为6×50×50＋2×6×12×50×50sin60°＝75003＋15000。
中考数学总复习《投影与视图》专项提升训练题-附答案
中考数学总复习《投影与视图》专项提升训练题-附答案学校：___________班级：___________姓名：___________考号：___________一、选择题1．（2023·枣庄）榫卯是古代中国建筑、家具及其它器械的主要结构方式，是我国工艺文化精神的传奇；凸出部分叫榫，凹进部分叫卯，下图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．2．（2023·衡阳）作为中国非物质文化遗产之一的紫砂壶，成型工艺特别，造型式样丰富，陶器色泽古朴典雅，从一个方面鲜明地反映了中华民族造型审美意识．如图是一把做工精湛的紫砂壶“景舟石瓢”，下面四幅图是从左面看到的图形的是（）A．B．C．D．3．（2023·烟台）如图，对正方体进行两次切割，得到如图⑤所示的几何体，则图⑤几何体的俯视图为（）A．B．C．D．4．（2023·苏州）今天是父亲节，小东同学准备送给父亲一个小礼物．已知礼物外包装的主视图如图所示，则该礼物的外包装不可能．．．是（）A．长方体B．正方体C．圆柱D．三棱锥5．（2023·天津市）如图是一个由6个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．6．（2023·温州）截面为扇环的几何体与长方体组成的摆件如图所示，它的主视图是（）A．B．C．D．7．（2023·绍兴）由8个相同的立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．8．（2023·台州）如图是由5个相同的正方体搭成的立体图形，其主视图是（）．A．B．C．D．9．（2023·宁波）如图所示的几何体是由一个圆柱和一个长方体组成的，它的主视图是（）A．B．C．D．10．（2023·嘉兴）如图的几何体由3个同样大小的正方体搭成，它的俯视图是（）A．B．C．D．11．（2023·金华）某物体如图所示，其俯视图是（）A．B．C．D．12．（2023·泸州）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱B．圆锥C．长方体D．三棱柱13．（2023·重庆）四个大小相同的正方体搭成的几何体如图所示，从正面得到的视图是（）A．B．C．D．14．（2023·丽水）如图，箭头所指的是某陶艺工作室用于垫放陶器的5块相同的耐火砖搭成的几何体，它的主视图是（）A．B．C．D．15．（2023·随州）如图是一个放在水平桌面上的圆柱体，该几何体的三视图中完全相同的是（）A．主视图和俯视图B．左视图和俯视图C．主视图和左视图D．三个视图均相同16．（2023·武汉）如图是由4个相同的小正方体组成的几何体，它的左视图是（）A．B．C．D．17．（2023·广安）如图，由5个大小相同的小正方体搭成的几何体，它的俯视图是（）A．B．C．D．18．（2023·眉山）由相同的小正方体搭成的立体图形的部分视图如图所示，则搭成该立体图形的小正方体的最少个数为（）A．6 B．9 C．10 D．14 19．（2023·遂宁）生活中一些常见的物体可以抽象成立体图形，以下立体图形中三视图形状相同的可能是（）A．正方体B．圆锥C．圆柱D．四棱锥20．（2023·连云）下列水平放置的几何体中，主视图是圆形的是（）A．B．C．D．21．（2023·凉山）如图是由4个相同的小立方体堆成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，则这个几何体的主视图是（）A．B．C．D．22．（2023·自贡）如图中六棱柱的左视图是（）A．B．C．D．23．（2023·重庆）四个大小相同的正方体搭成的几何体如图所示，从正面看到的视图是（）A．B．C．D．二、填空题24．（2023·成都）一个几何体由几个大小相同的小立方块搭成，它的主视图和俯视图如图所示，则搭成这个几何体的小立方块最多有个.参考答案一、选择题1．（2023·枣庄）榫卯是古代中国建筑、家具及其它器械的主要结构方式，是我国工艺文化精神的传奇；凸出部分叫榫，凹进部分叫卯，下图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．【答案】C【解析】【解答】A、∵不是几何体的主视图，∴A不符合题意；B、∵不是几何体的主视图，∴B不符合题意；C、∵是几何体的主视图，∴C符合题意；D、∵不是几何体的主视图，∴D不符合题意；故答案为：C.【分析】利用三视图的定义逐项判断即可。
2023年中考数学一轮复习：投影与视图(含解析)
2023年中考数学一轮复习：投影与视图一、单选题1．如图，用一个平面去截正方体，截掉了正方形的一个角，且截面经过原正方体三条棱的中点，剩下几何体的展开图应该是（）A．B．C．D．2．如图是由5个相同小正方形搭成的几何体，若将小正方体A放到小正方体B的正上方，则关于该几何体变化前后的三视图，下列说法正确的是（）A．主视图不变B．俯视图改变C．左视图不变D．以上三种视图都改变3．两个完全相同的长方体，按如图方式摆放，其主视图为（）A．B．C．D．二、填空题4．一个几何体是由许多规格相同的小正方体堆积而成的，其主视图、左视图如图所示，要摆成这样的几何体，至少需用个正方体，最多需用个正方体；5．如图，是正方体的一种平面展开图，各面都标有数字，则数字为－4的面与它对面的数字之积是.6．如图所示，水平放置的长方体的底面是长为4 cm、宽为2 cm的长方形，它的主视图的面积为12 2cm，则长方体的体积等于3cm.三、综合题7．下面图（1），图（2）分别是两种不同情形下旗杆和木杆的影子．（1）哪个图反映了阳光下的情形？（2）若同一时刻阳光下，木杆的影子长为0.8米，旗杆的影子长为7.2米，木杆的高为1.5米，求旗杆的高度．8．如图是由10个同样大小的小正方体搭成的物体，（1）请分别画出它的主视图和俯视图．（2）在主视图和俯视图不变的情况下，你认为最多还可以添加个小正方体．9．如图是小明用10块棱长都为3cm的正方体搭成的几何体．（1）分别画出从正面、从左面、从上面看到的所搭几何体的形状图；（2）小明所搭几何体的表面积（包括与桌面接触的部分）是．10．李明同学设计了某个产品的正方体包装盒如图所示，由于粗心少设计了其中一个顶盖，请你把它补上，使其成为一个两面均有盖的正方体盒子.（1）共有种弥补方法；（2）任意画出一种成功的设计图（在图中补充）；（3）在你帮忙设计成功的图中，要把-6，8，10，-10，-8，6这些数字分别填入六个小正方形，使得折成的正方体相对面上的两个数相加得0.（直接在图中填上）11．如图是一个正方体纸盒的表面展开图，纸盒中相对两个面上的数互为倒数.（1）填空：a=，b=；（2）先化简，再求值：()()2223252ab a b ab a ab⎡⎤------⎣⎦.12．有若干个完全相同的小正方体堆成一个如图所示几何体.（1）图中共有个小正方体.（2）画出该几何体的主视图、左视图、俯视图.（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加个小正方体.13．我们知道，将一个正方体或长方体的表面沿某些棱剪开，可以展成一个平面图形．（1）下列图形中，是正方体的表面展开图的是．（2）如图所示的长方体，长、宽、高分别为4、3、6，若将它的表面沿某些棱剪开，展成一个平面图形．则下列图形中，可能是该长方体表面展开图的有（填序号）（3）下列图是题（2）中长方体的一种表面展开图，它的外围周长为52，事实上，题（2）中长方体的表面展开图还有不少，聪明的你能画出一个使外围周长最大的表面展开图吗？请画出这个表面展开图，并求出它的外围周长．14．小彬做了探究物体投影规律的实验，并提出了一些数学问题请你解答：（1）如图1，白天在阳光下，小彬将木杆AB水平放置，此时木杆在水平地面上的影子为线段A B''.①若木杆AB的长为1m，则其影子A B''的长为m；②在同一时刻同一地点，将另一根木杆CD直立于地面，请画出表示此时木杆CD在地面上影子的线段DM；（2）如图2，夜晚在路灯下，小彬将木杆EF水平放置，此时木杆在水平地面上的影子为线段E F''.①请在图中画出表示路灯灯泡位置的点P；②若木杆EF的长为1m，经测量木杆EF距离地面1m，其影子E F''的长为1.5m，则路灯P距离地面的高度为m.15．如图，在平整的地面上，用10个棱长都为2cm的小正方体堆成一个几何体.（1）画出这个几何体的三视图；（2）求这个几何体的表面积；（3）如果现在你还有一些棱长都为2cm的小正方体，要求保持俯视图和左视图都不变，最多可以再添加个小正方体.16．用若干个完全相同的小正方体搭成一个几何体，使它从正面和左面看到的形状图如图所示.（1）搭这样一个几何体最多需要多少个小正方体？（2）画出（1）中所搭几何体从上面看到的形状图，并标出各个小正方形所在位置的小正方体的个数. 17．如图，是由6个大小相同的小正方体块搭建的几何体，其中每个小正方体的棱长为l厘米.（1）如果在这个几何体上再添加一些小立方体块，并保持俯视图和左视图不变，最多可以再添加个小立方块.（2）请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图.18．晚上，小亮在广场乘凉，图中线段AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯．（1）请你在图中画出小亮在照明灯P照射下的影子BC（请保留作图痕迹，并把影子描成粗线）；（2）如果小亮的身高 1.6AB m=，测得小亮影长2BC m=，小亮与灯杆的距离13BO m=，请求出灯杆的高PO．19．综合实践问题情景：某综合实践小组进行废物再利用的环保小卫士行动. 他们准备用废弃的宣传单制作装垃圾的无．盖．纸盒.操作探究：（1）若准备制作一个无盖．．的正方体形纸盒，如图1，下面的哪个图形经过折叠能围成无盖．．正方体形纸盒？（2）如图2是小明的设计图，把它折成无盖．．正方体形纸盒后与“保”字相对的是哪个字？（3）如图3，有一张边长为20cm的正方形废弃宣传单，小华准备将其四角各剪去一个小正方形，折成无．盖．长方体形纸盒.①请你在图3中画出示意图，用实线表示剪切线，虚线表示折痕.②若四角各剪去了一个边长为xcm的小正方形，用含x的代数式表示这个纸盒的高以及底面积，当小正方形边长为4cm时，求纸盒的容积.20．如图所示，一透明的敞口正方体容器ABCD﹣A'B'C'D'装有一些液体，棱AB始终在水平桌面上，液面刚好过棱CD，并与棱BB'交于点Q．此时液体的形状为直三棱柱，其三视图及尺寸见下图所示请解决下列问题：（1）CQ与BE的位置关系是，BQ的长是dm：（2）求液体的体积；（提示：直棱柱体积＝底面积×高）（3）若容器底部的倾斜角∠CBE＝α，求α的度数．（参考数据：sin49°＝cos41°＝34，tan37°＝34）21．【问题情境】小圣所在的综合实践小组准备制作一些无盖纸盒收纳班级讲台上的粉笔．【操作探究】（1）图1中的哪些图形经过折叠能围成无盖正方体纸盒？（填序号）．（2）小圣所在的综合实践小组把折叠成6个棱长都为2dm的无盖正方体纸盒摆成如图2所示的几何体．①请计算出这个几何体的体积；②如果在这个几何体上再添加一些相同的正方体纸盒，并保持从上面看到的形状和从左面看到的形状不变，最多可以再添加个正方体纸盒．22．阅读以下文字并解答问题：在“物体的高度”活动中，某数学兴趣小组的4名同学选择了测量学校里的四棵树的高度.在同一时刻的阳光下，他们分别做了以下工作：小芳：测得一根长为1米的竹竿的影长为0.8米，甲树的影长为4.08米（如图1）.小华：发现乙树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图2），墙壁上的影长为1.2米，落在地面上的影长为2.4米.小丽：测量的丙树的影子除落在地面上外，还有一部分落在教学楼的第一级台阶上（如图3），测得此影子长为0.2米，一级台阶高为0.3米，落在地面上的影长为4.4米.小明：测得丁树落在地面上的影长为2.4米，落在坡面上影长为3.2米（如图4）.身高是1.6m的小明站在坡面上，影子也都落坡面上，小芳测得他的影长为2m.（1）在横线上直接填写甲树的高度为米.（2）求出乙树的高度（画出示意图）.（3）请选择丙树的高度为（）A．6.5米B．5.75米C．6.05米D．7.25米（4）你能计算出丁树的高度吗？试试看.23．如图1是边长为20cm的正方形薄铁片，小明将其四角各剪去一个相同的小正方形（图中阴影部分）后，发现剩余的部分能折成一个无盖的长方体盒子，图2为盒子的示意图（铁片的厚度忽略不计）.（1）设剪去的小正方形的边长为 (cm)x ，折成的长方体盒子的容积为 ()3cm V ，直接写出用只含字母x 的式子表示这个盒子的高为 cm ，底面积为 2cm ，盒子的容积 V 为3cm ，（2）为探究盒子的体积与剪去的小正方形的边长 x 之间的关系，小明列表分析：填空：①m = ， n = ；②由表格中的数据观察可知当 x 的值逐渐增大时， V 的值 .（从“逐渐增大”，“逐渐减小”“先增大后减小”，“先减小后增大”中选一个进行填空）24．如图，A 、B 、C 分别表示甲、乙、丙三个物体的顶端，甲物体高3米，影长2米，乙物体高2米，影长3米，甲乙两物体相距4米.（1）请在图中画出光源灯的位置及灯杆，并画出物体丙的影子.（2）若甲、乙、丙及灯杆都与地面垂直，且在同一直线上，求灯杆的高度.25．测量金字塔高度：如图1，金字塔是正四棱锥 S ABCD -，点O是正方形 ABCD 的中心 SO 垂直于地面，是正四棱锥 S ABCD - 的高，泰勒斯借助太阳光.测量金字塔影子 PBC 的相关数据，利用平行投影测算出了金字塔的高度，受此启发，人们对甲、乙、丙三个金字塔高度也进行了测量.甲、乙、丙三个金字塔都用图1的正四棱锥 S ABCD - 表示.（1）测量甲金字塔高度：如图2，是甲金字塔的俯视图，测得底座正方形 ABCD 的边长为 80m ，金字塔甲的影子是 50m PBC PC PB ==， ，此刻，1米的标杆影长为0.7米，则甲金字塔的高度为m.（2）测量乙金字塔高度：如图1，乙金字塔底座正方形 ABCD 边长为 80m ，金字塔乙的影子是PBC ， 75PCB PC ∠=︒=， ，此刻1米的标杆影长为0.8米，请利用已测出的数据，计算乙金字塔的高度.答案解析部分1．【答案】B【解析】【解答】将A、C、D折叠，发现都不能合成切口，只有B选项折叠后两个剪去的三角形与另一个剪去的三角形交于一点，与题目中的题设一致，故答案为：B.【分析】利用正方体的展开图定义和特征逐项判断即可。
新人教版初中数学——视图与投影-知识点归纳及中考典型题解析
新人教版初中数学——视图与投影知识归纳及中考典型题解析一、投影1．投影在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图（1）主视图：从正面看得到的视图叫做主视图．（2）左视图：从左面看得到的视图叫做左视图．（3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法（1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．（2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图在判断几何体的三视图时，注意以下两个方面：（1）分清主视图、左视图与俯视图的区别；（2）看得见的线画实线，看不见的线画虚线．典例1【广西壮族自治区南宁市2019–2020学年七年级上学期期末数学试题】如图是从不同方向看某一几何体得到的平面图形，则这个几何体是A．圆锥B．长方体C．球D．圆柱【答案】D【解析】∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选D．【名师点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．1．如图所示的几何体的俯视图是A．B．C．D．考向二几何体的还原与计算解答此类问题时，首先要根据三视图还原几何体，再根据图中给出的数据确定还原后的几何体中的数据，最后根据体积或面积公式进行计算．典例2如图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位置的小立方体的个数，则从左面看这个几何体所得到的图形是A．B．C．D．【答案】D【解析】如图，左视图如下：，故选D．2．某一几何体的三视图均如图所示，则搭成该几何体的小正方体的个数为A．9 B．5C．4 D．33．如图是一零件的三视图，则该零件的表面积为A．15πcm2B．24πcm2C．51πcm2D．66πcm2考向三投影1．根据两种物体的影子判断其是在灯光下还是在阳光下的投影，关键是看这两种物体的顶端和其影子的顶端的连线是平行还是相交，若平行则是在阳光下的投影，若相交则是在灯光下的投影．2．光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终在物体的两侧．3．物体的投影分为中心投影和平行投影．典例3如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是A．①②③④B．④③②①C．④③①②D．②③④①【答案】C【解析】根据平行投影的规律以及电线杆从早到晚影子的指向规律，可知：俯视图的顺序为：④③①②，故选C．【名师点睛】本题主要考查平行投影的规律，掌握“就北半球而言，从早到晚物体影子的指向是：西–西北–北–东北–东”，是解题的关键．4．小明在太阳光下观察矩形木板的影子，不可能是A．平行四边形B．矩形C．线段D．梯形考向四立体图形的展开与折叠正方体展开图口诀：正方体展有规律，十一种类看仔细；中间四个成一行，两边各一无规矩；二三紧连错一个，三一相连一随意；两两相连各错一，三个两排一对齐；一条线上不过四，田七和凹要放弃；相间之端是对面，间二拐角面相邻．典例4如图是一个正方体的表面展开图，把展开图折叠成正方体后，与标号为1的顶点重合的是A．标号为2的顶点B．标号为3的顶点C．标号为4的顶点D．标号为5的顶点【答案】D【解析】根据正方体展开图的特点得出与标号为1的顶点重合的是标号为5的顶点．故选D．5．如图所示正方体的平面展开图是A．B．C．D．1．如图所示几何体的主视图是A．B．C．D．2．如图的几何体是由五个相同的小正方体组合面成的，从左面看，这个几何体的形状图是A．B．C．D．3．如图是一棵小树一天内在太阳下不同时刻的照片，将它们按时间先后顺序进行排列正确的是A．③—④—①—②B．②—①—④—③C．④—①—②—③D．④—①—③—②4．如图，某一时刻太阳光下，小明测得一棵树落在地面上的影子长为2.8米，落在墙上的影子高为1.2米，同一时刻同一地点，身高1.6米他在阳光下的影子长0.4米，则这棵树的高为A．6.2米B．10米C．11.2米D．12.4米5．如图，（1）是几何体（2）的___________视图．6．如图，某长方体的底面是长为4cm，宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，那么这个长方体的体积等于__________．7．如图是一个正方体的展开图，折叠成正方体后与“创”字相对的一面上的字是__________．8．一个几何体由12个大小相同的小正方体搭成，从上面看到的这个几何体的形状图如图所示，若小正方形中的数字表示在该位置小正方体的个数，则从正面看，一共能看到________个小正方体（被遮挡的不计）．9．画出如图所示物体的主视图、左视图、俯视图．10．【山东省威海市乳山市2019–2020学年九年级上学期期末数学试题】数学实践小组的同学利用太阳光下形成的影子测量大树的高度．在同一时刻下，他们测得身高为1．5米的同学立正站立时的影长为2米，大树的影子分别落在水平地面和台阶上．已知大树在地面的影长为2．4米，台阶的高度均为0．3米，宽度均为0．5米．求大树的高度AB．1．如图是手提水果篮抽象的几何体，以箭头所指的方向为主视图方向，则它的俯视图为A．B．C．D．2．某几何体的俯视图如图所示，图中数字表示该位置上的小正方体的个数，则这个几何体的主视图是A．B．C．D．3．如图是一个几何体的三视图，则这个几何体是A．三棱锥B．圆锥C．三棱柱D．圆柱4．如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为A．B．C．D．5．如图，是由棱长都相等的四个小正方体组成的几何体．该几何体的左视图是A．B．C．D．6．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的三视图，下列说法正确的是A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同7．图2是图1中长方体的三视图，若用S表示面积，S主=x2+2x，S左=x2+x，则S俯=A．x2+3x+2 B．x2+2 C．x2+2x+1 D．2x2+3x8．如图是由一个长方体和一个球组成的几何体，它的主视图是A．B．C．D．9．下列四个几何体中，主视图为圆的是A．B．C．D．10．一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是A．B．C．D．11．如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后，则关于新几何体的三视图描述正确的是A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变12．某个几何体的三视图如图所示，该几何体是A．B．C．D．13．下列哪个图形是正方体的展开图A．B．C．D．14．如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是A．B．C．D．15．在如图所示的几何体中，其三视图中有矩形的是_________．（写出所有正确答案的序号）16．如图是一个多面体的表面展开图，如果面F 在前面，从左面看是面B ，那么从上面看是面__________．（填字母）17．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为__________．1．【答案】D【解析】根据题意得：几何体的俯视图为，故选C ．【名师点睛】此题考查了简单组合体的三视图，熟练掌握几何体三视图的画法是解本题的关键．2．【答案】C【解析】从主视图看第一列有两个正方体，说明俯视图中的左边一列有两个正方体，主视图右边的一列有一个，说明俯视图中的右边一列有一个正方体，所以此几何体共有4个正方体．故选C．3．【答案】B【解析】由三视图知，该几何体是底面半径为3cm、高为4cm的圆锥体，则该圆锥的母线长为（cm），∴该零件的表面积为π•32+12•（2π•3）•5=9π+15π=24π（cm2），故选B．4．【答案】D【解析】A．将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B．将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C．将矩形木框立起与地面垂直放置时，形成的影子为线段，D．∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选D．【名师点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．5．【答案】B1．【答案】C【解析】从正面看，共有两列，第一列有两个小正方形，第二列有一个小正方形，在下方，只有选项C符合，故答案选择C．【名师点睛】本题考查的是三视图，比较简单，需要熟练掌握三视图的画法.2．【答案】D【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，故选D【名师点睛】本题考查了简单几何体的三视图，从左边看得到的图是左视图．3．【答案】B【解析】众所周知，影子方向的变化是上午时朝向西边，中午时朝向北边，下午时朝向东边；影子长短的变化是由长变短再变长，结合方向和长短的变化即可得出答案，故选B【名师点睛】本题主要考查影子的方向和长短变化，掌握影子的方向和长短的变化规律是解题的关键.4．【答案】D【解析】设从墙上的影子的顶端到树的顶端的垂直高度是x米，则1.60.4 2.8x，解得：x＝11.2，所以树高＝11.2+1.2＝12.4（米），故选D．【名师点睛】本题考查的是投影的知识，解本题的关键是正确理解题意、根据同一时刻物体的高度与其影长成比例求出从墙上的影子的顶端到树的顶端的垂直高度.5．【答案】俯【解析】在图中（1）是几何体（2）的俯视图．6．【答案】24cm3【解析】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故答案为：24cm3．7．【答案】园【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“创”与“园”是相对面．8．【答案】8【解析】一共看到的图形是3列，左边一列看到3个，中间一列看到2个，右边一列看到3个．则一共能看到的小正方体的个数是：3+2+3=8．故答案为：8．9．【解析】主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，据此画出看到的图形如图所示．10．【答案】3.45米【解析】延长DH交BC于点M，延长AD交BC于N．可求 3.4BM =，0.9DM =． 由1.50.92MN =，可得 1.2MN =． ∴ 3.4 1.2 4.6BN =+=． 由1.52 4.6AB =，可得 3.45AB =． 所以，大树的高度为3．45米．【名师点睛】考核知识点：平行投影.弄清平行投影的特点是关键.1．【答案】A【解析】它的俯视图为，故选A ．【名师点睛】本题考查了简单几何体的三视图，熟记常见几何体的三视图是解题关键． 2．【答案】B【解析】从正面看去，一共两列，左边有2竖列，右边是1竖列．故选B ．【名师点睛】本题考查了由三视图判断几何体，解题的关键是具有几何体的三视图及空间想象能力． 3．【答案】B【解析】由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选B ．【名师点睛】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查． 4．【答案】D【解析】从上面看可得四个并排的正方形，如图所示：，故选D ．【名师点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图． 5．【答案】B【解析】该几何体的左视图只有一列，含有两个正方形．故选B ．【名师点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图所看的位置．6．【答案】C【解析】图①的三视图为：图②的三视图为：，故选C．【名师点睛】本题考查了由三视图判断几何体，解题的关键是学生的观察能力和对几何体三种视图的空间想象能力．7．【答案】A【解析】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2，故选A．【名师点睛】本题主要考查由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．8．【答案】C【解析】几何体的主视图为：，故选C．【名师点睛】此题考查了简单组合体的三视图，主视图即为从正面看几何体得到的视图．9．【答案】D【解析】A．主视图为正方形，不合题意；B．主视图为长方形，不合题意；C．主视图为三角形，不合题意；D．主视图为圆，符合题意，故选D．【名师点睛】此题考查了简单几何体的三视图，解决此类图的关键是由三视图得到立体图形．10．【答案】C【解析】几何体的俯视图是：，故选C．【名师点睛】本题考查了三视图的知识，俯视图是从物体的正面看得到的视图．11．【答案】A【解析】将正方体①移走后，新几何体的三视图与原几何体的三视图相比，俯视图和左视图没有发生改变，故选A．【名师点睛】此题主要考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题关键．12．【答案】D【解析】由三视图可知：该几何体为圆锥．故选D．【名师点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．13．【答案】B【解析】根据正方体展开图的特征，选项A、C、D不是正方体展开图；选项B是正方体展开图．故选B．【名师点睛】此题主要考查了正方体的展开图，正方体展开图有11种特征，分四种类型，即：第一种：“1﹣4﹣1”结构，即第一行放1个，第二行放4个，第三行放1个；第二种：“2﹣2﹣2”结构，即每一行放2个正方形，此种结构只有一种展开图；第三种：“3﹣3”结构，即每一行放3个正方形，只有一种展开图；第四种：“1﹣3﹣2”结构，即第一行放1个正方形，第二行放3个正方形，第三行放2个正方形．14．【答案】B【解析】选项A和C带图案的一个面是底面，不能折叠成原几何体的形式；选项B能折叠成原几何体的形式；选项D折叠后下面带三角形的面与原几何体中的位置不同．故选B．【名师点睛】本题主要考查了几何体的展开图．解题时勿忘记正四棱柱的特征及正方体展开图的各种情形．注意做题时可亲自动手操作一下，增强空间想象能力．15．【答案】①②【解析】长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆，故答案为：①②．【名师点睛】本题主要考查三视图的知识，熟练掌握常见几何体的三视图是解题的关键．16．【答案】E【解析】由题意知，底面是C，左侧面是B，前面是F，后面是A，右侧面是D，上面是E，故答案为：E．【名师点睛】考查了几何体的展开图，注意正方体的空间图形，从相对面入手，分析及解答问题．17．【答案】cm2【解析】该几何体是一个三棱柱，底面等边三角形的边长为2 cm，三棱柱的高为3，所以其左视图的面积为cm2），故答案为cm2．【名师点睛】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1/5
第 6 题图
第 7 题图
7． ( 2016· 达州 ) 如图是一个正方体的表面展开图，则原正方体中与“你”字所在面相 对的面上标的字是 ( D)
A．遇 B．见 C．未 D．来 8． ( 2016· 河南 ) 下列几何体是由 4 个相同的小正方体搭成的，其中主视图和左视图相 同的是 ( C)
9． ( 2016· 河北 ) 图①和图②中所有的正方形都全等，将图①的正方形放在图②中的 ①②③④某一位置，所组成的图形不能 ．．围成正方体的位置是 ( A)
m， CD＝ 4.5 m，点 P 到 CD的距离为 2.7 m，则 AB与 CD间的距离是 1.8 m.
第 16 题图
第 17 题图
17． ( 2016· 湖州 ) 如图，在 Rt△ABC中，∠ ACB＝ 90°， BC＝ 6， AC＝ 8，分别以点 A， B 为圆心，大于线段 AB长度一半的长为半径作弧，相交于点 E， F，过点 E， F 作直线 EF， 交 AB于点 D，连接 CD，则 CD的长是 5．
第 23 讲 几何作图、视图与投影
一、选择题
1． ( 2016· 云南 ) 若一个几何体的主视图、左视图、俯视图都是半径相等的圆，则这个
几何体是 ( C)
A．圆柱 B．圆锥 C．球 D．正方形
2． ( 2016· 江西 ) 有两个完全相同的长方体，按如图方式摆放，其主视图是
( C)
3． ( 2016· 武汉 ) 如图是由一个圆柱体和一个长方体组成的几何体，其左视图是
A． 15 B． 30 C． 45 D． 60 二、填空题 11． ( 2016· 南通 ) 某几何体的三视图如图所示，则这个几何体的名称是圆柱．
2/5
第 11 题图
第 12 题图
12． ( 2016· 盐城 ) 如图是由 6 个棱长均为 1 的正方体组成的几何体，它的主视图的面 积为 5．
13． ( 2016· 百色 ) 某几何体的三视图如图所示，则组成该几何体的小正方体的个数是 5．
图①
图② (1) 在直线 l 上任取两点 A， B； (2) 分别以点 A， B 为圆心， A线 PQ. 所以直线 PQ就是所求的垂线． 请回答：该作图的依据是到线段两个端点的距离相等的点在线段的垂直平分线上
3/5
(A 、 B
都在线段 PQ的垂直平分线上 ) ． 16．如图，电灯 P 在横杆 AB 的正上方， AB 在灯光下的影子为 CD， AB∥ CD， AB＝1.5
三、解答题 18． ( 2016· 陕西 ) 如图，已知△ ABC，∠ BAC＝ 90°，请用尺规过点 A 作一条直线，使 其将△ ABC分成两个相似的三角形 ( 保留作图痕迹，不写作法 ) ．
解：如图， AD为所作．
19． ( 2016· 青岛 ) 已知：线段 a 及∠ ACB. 求作：⊙ O，使⊙Ｏ 在∠ ACB的内部， CO＝ a，且⊙ O与∠ ACB的两边分别相切．
A. ① B. ② C. ③ D. ④
10． ( 2016· 淮安 ) 如图，在 Rt△ ABC中，∠ C＝ 90°，以顶点 A 为圆心，适当长为半径 画弧，分别交 AC，AB 于点 M， N，再分别以点 M， N 为圆心，大于 MN的长为半径画弧，两 弧交于点 P，作射线 AP交边 BC于点 D，若 CD＝4， AB＝ 15，则△ ABD 的面积是 ( B)
( A)
4． ( 2016· 哈尔滨 ) 五个大小相同的正方体搭成的几何体如图所示，其主视图是
( C)
5． ( 2016· 雅安 ) 将如图绕 AB边旋转一周，所得几何体的俯视图为 ( B)
6． ( 2016· 呼和浩特 ) 一个几何体的三视图如图所示，则该几何体的表面积为
( D)
A． 4π B． 3π C． 2π＋ 4 D． 3π ＋ 4
解：①作∠ ACB 的平分线 CD， ②在 CD上截取 CO＝ a， ③作 OE⊥CA 于 E，以 O为圆心， OE长为半径作圆； 如图所示：⊙Ｏ 即为所求．
20． ( 2016· 广东 ) 如图所示，已知△ ABC 中， D为 AB的中点． (1) 请用尺规作图法作边 AC的中点 E，并连接 DE(保留作图痕迹，不要求写作法 ) ；
4/5
(2) 在 (1) 的条件下，若 DE＝ 4，求 BC的长． 解： (1) 作图如图所示，点 E 即为所求：
1 (2) ∵D、 E 分别是 AB、 AC的中点，即 DE 是△ ABC中位线，则 DE＝ 2BC，∵ DE＝ 4，∴ BC＝ 8.
5/5
14． ( 2016· 云南 ) 如果圆柱的侧面展开图是相邻两边长分别为
6， 16π的长方形，那
么这个圆柱的体积等于 144 或 384π．
15． ( 2016· 北京 ) 下面是“经过已知直线外一点作这条直线的垂线”的尺规作图过
程：
已知：直线 l 和 l 外一点 P.( 如图①） 求作：直线 l 的垂线，使它经过点 P. 作法：如图②，
