职业技能试卷 — 热工程控保护(第075套)

一、选择题（共 25 题，每题 2 分）：【1】信号、保护及程控系统的电缆必须是（）。

A．通信电缆B．铜芯电缆C．铝芯电缆D．光纤电缆【2】在单元机组汽轮机跟随的主控系统中，汽轮机调节器采用（）信号，可使汽轮机调节阀的动作比较平稳。

A．实发功率B．功率指令C．蒸汽压力D．蒸汽流重【3】下列不属于按误差性质分类的是（）。

A．随机误差B．相对误差C．系统误差D．偶然误差【4】对于稳定的系统，衰减率总是（）。

A．大于1B．大于0C．小于1D．小于0【5】发电厂锅炉水冷壁吸收燃料燃烧时发出热量，其主要的传热方式为（）。

A．导热B．对流C．辐射D．不确定【6】下述（）不属于顺序控制系统调试的范围。

A．辅机的启停控制B．顺序控制系统中相应阔门挡板的控制C．顺序控制系统中相应设备的联锁D．热工调节【7】可以用（）法来消除原材料的不直、不平和翘面。

A．延展B．锤击C．拍手D．机械【8】电动给水泵功能组中的辅助油泵在以下（）情况下不需要启动。

A．给水泵启动前B．给水泵停止C．润滑油压低D．给水泵启动后【9】RC串联电路的时间常数为（）。

A．RCB．C/RC．R/CD．1/（RE．【10】双积分式A/D转换器属于（）测量法。

A．间接B．比较C．直接D．计算【11】热工控制回路中所使用的电器开关一般属于（）。

A．低压电器B．高压电器C．交流电器D．直流电器【12】汽包锅炉水位调节系统投入前应进行的实验有（）。

A．汽包水位动态特性试验、给水调节阀特性试验、除氧器水位动态特性试验B．汽包水位动态特性试验、调速给水泵特性试验、除氧器水位动态特性试验C．汽包水位动态特性试验、给水调节阀特性试验、调速给水泵特性试验D．以上试验都需进行【13】DEH中的数字控制器接受汽轮机的转速，发电机的功率、调节级压力三个反馈信号，输出（）。

A．各阀门的位置给定值信号B．阀门开度信号C．油动机控制信号D．各阀门的控制信号【14】设备对地电压在（）以上者，称为高压设备。

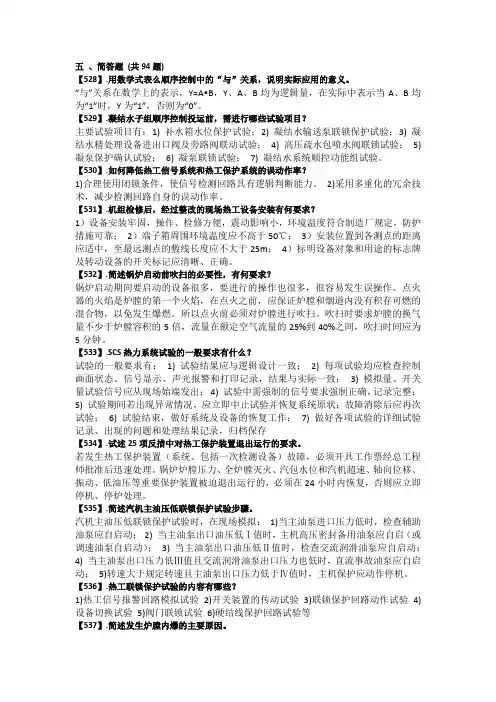

百万机组热控培训题库-保护联锁部分

五、简答题(共94题)【528】.用数学式表么顺序控制中的“与”关系，说明实际应用的意义。

“与”关系在数学上的表示，Y=A•B，Y、A、B均为逻辑量，在实际中表示当A、B均为“1”时，Y为“1”，否则为“0”。

【529】.凝结水子组顺序控制投运前，需进行哪些试验项目？主要试验项目有：1) 补水箱水位保护试验；2) 凝结水输送泵联锁保护试验；3) 凝结水精处理设备进出口阀及旁路阀联动试验；4) 高压疏水包喷水阀联锁试验；5) 凝泵保护确认试验；6) 凝泵联锁试验；7) 凝结水系统顺控功能组试验。

【530】.如何降低热工信号系统和热工保护系统的误动作率？1)合理使用闭锁条件，使信号检测回路具有逻辑判断能力。

2)采用多重化的冗余技术，减少检测回路自身的误动作率。

【531】.机组检修后，经过整改的现场热工设备安装有何要求？1）设备安装牢固，操作、检修方便，震动影响小，环境温度符合制造厂规定，防护措施可靠；2）端子箱周围环境温度应不高于50℃；3）安装位置到各测点的距离应适中，至最远测点的敷线长度应不大于25m；4）标明设备对象和用途的标志牌及转动设备的开关标记应清晰、正确。

【532】.简述锅炉启动前吹扫的必要性，有何要求？锅炉启动期间要启动的设备很多，要进行的操作也很多，很容易发生误操作。

点火器的火焰是炉膛的第一个火焰，在点火之前，应保证炉膛和烟道内没有积存可燃的混合物，以免发生爆燃。

所以点火前必须对炉膛进行吹扫。

吹扫时要求炉膛的换气量不少于炉膛容积的5倍，流量在额定空气流量的25%到40%之间，吹扫时间应为5分钟。

【533】.SCS热力系统试验的一般要求有什么？试验的一般要求有：1) 试验结果应与逻辑设计一致；2) 每项试验均应检查控制画面状态、信号显示、声光报警和打印记录，结果与实际一致；3) 模拟量、开关量试验信号应从现场始端发出；4) 试验中需强制的信号要求强制正确，记录完整；5) 试验期间若出现异常情况，应立即中止试验并恢复系统原状；故障消除后应再次试验；6) 试验结束，做好系统及设备的恢复工作；7) 做好各项试验的详细试验记录、出现的问题和处理结果记录，归档保存【534】.试述25项反措中对热工保护装置退出运行的要求。

职业技能试卷 — 热工程控保护(第079套)

一、选择题（共 25 题，每题 2 分）：【1】通过火焰图像的变化，可以（）发现火焰故障，从而防止灭火。

A．在灭火早期B．在灭火中期C．在灭火晚期D．以上三个都对【2】计量标准器具的准确度等级（）计量基准。

A．高于B．低于C．等于D．不定【3】在运算放大电路中，（）漂移是漂移的主要来源。

A．输人失调电压温漂B．输人失调电流温漂C．温度D．电压【4】下列汽轮机监控参数中，只作监视无保护作用的是（）。

A．轴向位移B．差胀C．缸胀D．转速【5】联锁控制属于（）。

A．过程控制级B．过程管理级C．生产管理级D．经营管理级【6】根据我国检修管理水平和设备的实际情况，现阶段仍要贯彻（）的方针。

A．百年大计、质量第一B．应修必修、修必修好C．预防为主、计划检修；D．安全第一、该修必修【7】PLC系统在（）情况下会拒动。

A．PLC故障B．供电范围不合格C．条件不满足D．以上情况均可能【8】热工控制盘安装时，各盘间的连接缝隙应不大于（）mm。

A．5B．2C．10D．7【9】大型机组给水泵采用变速给水泵的目的是（）。

A．提高泵的容量B．提高热力系统效率C．提高给水压力D．与机组大小无关【10】端子排接线时，每一个端子最多只允许接入（）根导线。

A．一B．两C．三D．四【11】对于比例调节器，比例带增大，系统的稳定性将（）。

A．增大B．减小C．不变D．不一定【12】当单元机组的汽轮机发电机跳闸时，要求锅炉维持运行，必须投入（）。

A．灭火保护系统B．协调控制系统C．燃烧控制系统D．旁路系统【13】MCS51系列单片机的定时器的工作方式由特殊功能寄存器TMCD中的M1、M0两位的状态决定，当两位状态分别为“0”时，其具有（）功能。

A．8位计数器B．16位计数器C．具有常数自动装人的8位计数器D．分为两个8位计数器【14】锅炉吹灰程控在吹灰过程中若出现疏水温度低现象，则应（）。

A．暂停B．退出吹灰器C．退出吹灰器并打开疏水阀D．继续运行【15】当需要接受中央调度指令参加电网调频时，单元机组应采用（）控制方式。

热工程控保护职业技能试卷(109)

一、选择题（共 40 题，每题 1.0 分）：【1】在汽轮机监视设备分系统试验中，安装工作全部结束后，通电（）h，可进行现场试验。

A．1B．0.5C．2D．3【2】高压厂用电母线一般采用（）接线，凡属同一台锅炉的厂用电动机，均应接在同一段母线上。

A．单母线分段B．双母线C．单元D．双母线带旁母【3】要了解一台机组的自动化程度，首先要熟悉（）。

A．安装接线图B．电气原理图C．控制流程图D．梯形图【4】电动给水泵功能组中的辅助油泵在以下（）情况下不需要启动。

A．给水泵启动前B．给水泵停止C．润滑油压低D．给水泵启动后【5】工作人员接到违反安全规程的命令，应（）。

A．服从命令B．执行后向上级汇报C．拒绝执行并立即向上级报告D．向上级汇报后再执行【6】目前PLC中处理器主要用的是（）。

A．单板机B．单片机C．8086D．位处理器【7】甲类单管功率放大器的静态工作点位于（）。

A．截止区B．放大区C．饱和区D．任意【8】可以用（）法来消除原材料的不直、不平和翘面。

A．延展B．锤击C．拍手D．机械【9】三极管的电流放大系数是指（）的比值。

A．集电极电流与射极电流B．集电极电流与基极电流C．射极电流与基极电流D．射极电流与集电极电流【10】汽轮机运行时，其转速最大一般不允许超过额定转速的（）。

A．30%B．25%【11】在热工保护回路中，对同一热工信号进行检测，采用（）的拒动频率最高。

A．信号串联法B．信号并联法C．信号串并联法D．三取二信号法【12】基本的PLC指令执行的时间通常是（）。

A．ms级B．10μs级C．100μs级D．小于1μs【13】生产厂房内、外工作场所的井、坑、孔、洞或沟道，必须覆以与地面平齐的坚固的盖板。

检修各种需取下盖板的设备时，必须（）。

A．派人看守B．挂警告标志C．设临时围栏D．周围摆放障碍物【14】变速给水泵的工作点，由（）和输出阻力特性决定。

A．给水泵效率曲线B．P-Q曲线C．变速性能曲线D．上限工作线【15】在大修中改动的布置图、原理图和接线图，要求在大修结束后（）天内整理更改，重新绘制正确图纸。

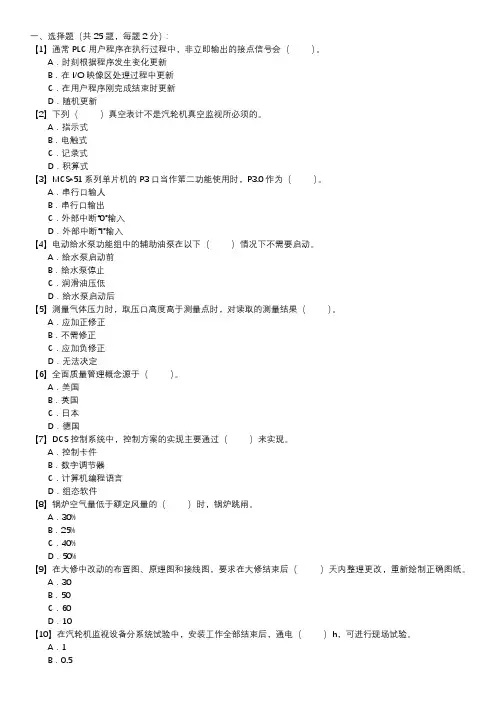

职业技能试卷 — 热工程控保护(第087套)

一、选择题（共 25 题，每题 2 分）：【1】通常PLC用户程序在执行过程中，非立即输出的接点信号会（）。

A．时刻根据程序发生变化更新B．在I/O映像区处理过程中更新C．在用户程序刚完成结束时更新D．随机更新【2】下列（）真空表计不是汽轮机真空监视所必须的。

A．指示式B．电触式C．记录式D．积算式【3】MCS*51系列单片机的P3口当作第二功能使用时，P3.0作为（）。

A．串行口输人B．串行口输出C．外部中断“0”输入D．外部中断“I”输入【4】电动给水泵功能组中的辅助油泵在以下（）情况下不需要启动。

A．给水泵启动前B．给水泵停止C．润滑油压低D．给水泵启动后【5】测量气体压力时，取压口高度高于测量点时，对读取的测量结果（）。

A．应加正修正B．不需修正C．应加负修正D．无法决定【6】全面质量管理概念源于（）。

A．美国B．英国C．日本D．德国【7】DCS控制系统中，控制方案的实现主要通过（）来实现。

A．控制卡件B．数字调节器C．计算机编程语言D．组态软件【8】锅炉空气量低于额定风量的（）时，锅炉跳闸。

A．30%B．25%C．40%D．50%【9】在大修中改动的布置图、原理图和接线图，要求在大修结束后（）天内整理更改，重新绘制正确图纸。

A．30B．50C．60D．10【10】在汽轮机监视设备分系统试验中，安装工作全部结束后，通电（）h，可进行现场试验。

A．1B．0.5C．2D．3【11】在利用网孔法求解复杂电路时，网孔电流是（）。

A．彼此相关的一组量B．实际在网孔中流动的电流C．彼此独立的一组量D．支路电流【12】胸外按压与口对口人工呼吸同时进行，单人抢救时，每按压（）次后，吹气（）次。

A．5,3B．3,1C．15,2D．15,1【13】当电网侧故障导致FCB时，若FCB成功，则单元机组带（）负荷运行。

A．5%B．15%C．20%D．30%【14】双积分式A/D转换器属于（）测量法。

A．间接B．比较C．直接D．计算【15】设备对地电压在（）以上者，称为高压设备。

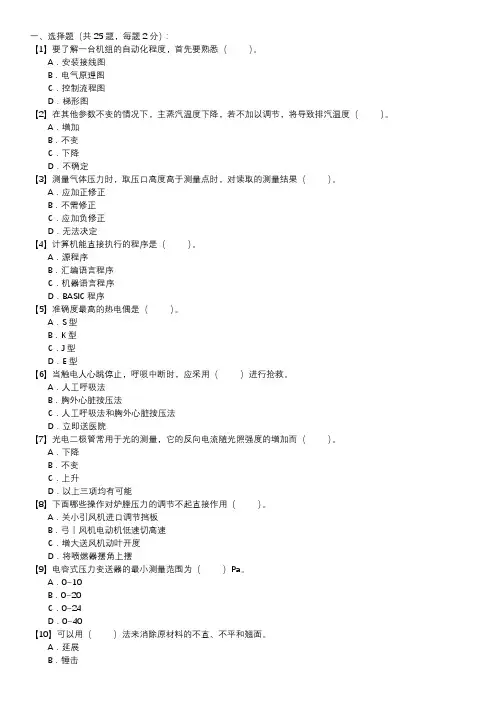

职业技能试卷 — 热工程控保护(第069套)

一、选择题（共 25 题，每题 2 分）：【1】要了解一台机组的自动化程度，首先要熟悉（）。

A．安装接线图B．电气原理图C．控制流程图D．梯形图【2】在其他参数不变的情况下，主蒸汽温度下降，若不加以调节，将导致排汽温度（）。

A．增加B．不变C．下降D．不确定【3】测量气体压力时，取压口高度高于测量点时，对读取的测量结果（）。

A．应加正修正B．不需修正C．应加负修正D．无法决定【4】计算机能直接执行的程序是（）。

A．源程序B．汇编语言程序C．机器语言程序D．BASIC程序【5】准确度最高的热电偶是（）。

A．S型B．K型C．J型D．E型【6】当触电人心跳停止，呼吸中断时，应采用（）进行抢救。

A．人工呼吸法B．胸外心脏按压法C．人工呼吸法和胸外心脏按压法D．立即送医院【7】光电二极管常用于光的测量，它的反向电流随光照强度的增加而（）。

A．下降B．不变C．上升D．以上三项均有可能【8】下面哪些操作对炉膛压力的调节不起直接作用（）。

A．关小引风机进口调节挡板B．弓丨风机电动机低速切高速C．增大送风机动叶开度D．将喷燃器摆角上摆【9】电容式压力变送器的最小测量范围为（）Pa。

A．0~10B．0~20C．0~24D．0~40【10】可以用（）法来消除原材料的不直、不平和翘面。

A．延展B．锤击C．拍手D．机械【11】我国目前大容量汽轮机组的主汽温为（）。

A．535~550℃B．520~515℃C．260~280°CD．400°C左右【12】超高压中间再热机组蒸汽系统一般采用（）。

A．单元制系统B．母管制系统C．切换母管制系统D．集中母管制系统【13】当单元机组的汽轮机发电机跳闸时，要求锅炉维持运行，必须投入（）。

A．灭火保护系统B．协调控制系统C．燃烧控制系统D．旁路系统【14】炉膛火焰电视监视系统的检测部件需具有控制保护系统，其主要作用是（）。

A．超温保护B．控制通风C．吹扫D．控制方向【15】利用8155芯片作为8031单片机的I/O口扩展，它可为系统提供（）位I/O线。

职业技能试卷 — 热工程控保护(第053套)

一、选择题（共 25 题，每题 2 分）：【1】在交流电路中，容抗与（）成反比。

A．电压的大小B．电流的大小C．频率的大小D．电动势的大小【2】在炉膛压力控制回路中采用变比例调节进行控制的目的是（）。

A．适应引风机的高/低速运行B．适应引风机单台或多台的运行C．适应引风机在高负荷或低负荷时的运行D．以上都是【3】RMS700系列中VBM030如不需有报警信号控制外电路，只在监测放大器上指示出来，则“允许报警1”和“允许报警2”的设置方式为（）。

A．两者均为高电平B．两者都接低电平C．前者为高电平，后者为低电平D．前者为低电平，后者为高电平【4】INFI-90系统对电源质量有较高要求，其电压变化不应超过额定电压的（）。

A．±2%B．±5%C．±10%D．±15%【5】表示自动化系统中各自动化元件在功能上相互联系的图纸是（）。

A．控制流程图B．电气原理图C．安装接线图D．梯形图【6】当触电人心跳停止，呼吸中断时，应采用（）进行抢救。

A．人工呼吸法B．胸外心脏按压法C．人工呼吸法和胸外心脏按压法D．立即送医院【7】（）不是PLC的基本编程语言。

A．梯形图B．功能图C．布尔逻辑图D．SAMA图【8】以下四种低压电器中，（）可用来控制联锁回路的接通和断开。

A．按钮B．组合开关C．控制开关D．交流接触器【9】多点电子电位差计指示记录表，指针在指示位置抖动的原因可能是（）。

A．有个别热电偶虚接B．放大级增益过大C．伺服电动机轴部不清洁D．都有可能【10】采用矩阵电路组成控制逻辑时，在相应的行列每线之间用（）连接起来。

A．继电器B．短接线C．二极管D．焊锡【11】在锅炉定期排污过程中，当汽包水位（）时应停止排污并立即关闭总门。

A．低于低I值B．低于低Ⅱ值C．低于低Ⅲ值D．低于低正常值【12】有效数字不是5位的是（）。

A．3.1416B．43.720C．3.1278D．0.4278【13】在检修调试顺序控制系统时，若电动机的控制回路已受电，则控制开关应打在（）。

热工程控保护职业技能试卷(119)

一、选择题（共 40 题，每题 1.0 分）：【1】输煤顺序控制系统中，各设备按（）顺序启动。

A．顺煤流B．逆煤流C．设备重要程度D．无所谓【2】集散控制系统中，顺序控制系统通常集中在几个I/O过程控制站中，启动顺序控制应（）。

A．在操作员站上发指令B．根据条件自动执行C．定时执行D．A、B均可能【3】用（）分析质量数据的分布情况。

A．控制图B．排列图C．直方图D．因果图【4】下列设备中，（）不是开关量变送器。

A．压力开关B．流量开关C．温度开关D．控制开关【5】在进行气焊工作时，氧气瓶与乙炔瓶之间的距离不得小于（）m。

A．4B．6C．8D．10【6】RMSO700系列汽轮机监控装置中，监测放大器的输出电压信号为（）V。

A．0~10B．1~5C．-4~20D．0~5【7】PLC在工作过程中，要求扫描周期（）WDT设定时间，否则PLC将停止工作。

A．大于B．大于等于C．小于D．小于等于【8】在变压器中，铁芯的主要作用是（）。

A．散热B．磁路主通道C．绝缘绕组与外壳D．变换电压【9】导线不应有中间接头，如必须有中间接头，应连接牢固，不承受机械力，并保证（）绝缘水平。

A．现有的B．原有的C．可靠的D．以上答案都不对【10】不可以在台虎钳上工作的工具是（）。

A．大锤B．手锤C．粗刀D．钢锯【11】梯形图中动合触点与母线连接的指令为（）。

A．LDB．ORC．ANDD．LD-NOT【12】在PLC运行过程中，若不考虑特殊功能，则关于用户程序中的I/O信号，（）是正确的。

A．所有输人信号直接来自于现场，输出信号直接作用于现场B．所有输入信号直接来自于现场，输出信号作用于输出映像区C．所有输人信号直接来自于输人映像区，输出信号直接作用于现场D．所有输入信号直接来自于输人映像区，输出信号直接作用于输出映像区【13】信号、保护及程控系统的电缆必须是（）。

A．通信电缆B．铜芯电缆C．铝芯电缆D．光纤电缆【14】在WORD97编辑状态下，当前文档的窗口经过“最大化”后占满整个窗口，则该文档标题栏右边显示的按钮是（）。

热工程控保护技能试卷(第142套)

一、选择题（共 40 题，每题 1.0 分）：【1】晶体管型闪光报警器，是通过（）来触发光字牌的。

A．继电器电路B．门电路C．三极管D．单片机程序【2】下列（）应该作为电动给水泵启动的闭锁条件。

A．润滑油压低于某一定值B．出口母管压力不正常C．出口阀关到位行程信号D．出口阀门开到位行程信号【3】影响锅炉水位电视监视系统清晰度的关键是（）。

A．牛眼式水位表B．水位表照明系统C．电视摄像机D．电视信号传输线【4】在单相全波整流电路中，若要求输出直流电压为18V,则整流变压器副边的输出电压应为（）V。

A．16.2B．18C．20D．24【5】轴向位移与转换器（前置放大器}输出信号中的（）相对应。

A．交流分量的有效值B．直流分量C．交流分量的峰一峰值D．交流分量的峰值【6】对于PLC输出信号，若控制感性负载，应加（）。

A．浪涌抑器B．在线路中串接二极管C．正向并联一个二极管厂D．不需要处理【7】在负载中，电流的方向与电压的方向总是（）的。

A．相同B．相反C．视具体情况而定D．任意【8】所谓二线制变送器是指（）。

A．电源线与信号线共用B．取消变送器工作电源C．取消变送器信号线D．其他【9】分散控制系统中的（）根据各工艺系统的特点，协调各系统的参数设定，它是整个工艺系统的协调者和控制者。

A．过程控制级B．过程管理级C．生产管理级D．经营管理级【10】汽轮机汽封的作用是（）。

A．防止高压蒸汽漏出B．防止空气漏入C．防止隔板间隙漏汽和动叶顶部漏汽D．防止阀门漏汽【11】顺序控制系统又可简称为（）。

A．SCSB．DASC．MCSD．DEH【12】对于具有回热抽汽的汽轮机，抽汽量一般是根据热交换器的热平衡方程式求得的，具体进行计算，应从（）。

A．最后一个加热器开始B．最前面一个加热器开始C．除氧器开始D．以上都可以【13】主蒸汽压力为（）MPa的锅炉，称为亚临界压力锅炉。

A．9.8B．13.7C．16.7D．25.5【14】存放在磁盘上的文件，称为（）。

新版热机《安规》试题库(热工专业)

新版热机《安规》试题库（热工专业）一、填空题：1.热控人员在热控设备没有退出运行的情况下、作业时，应办理工作票。

热工仪表和控制设备的和应正确、清晰、齐全。

（答案：带电、带气、标志牌、铭牌）2.工作场所的照明应该保证足够的。

在、、控制室、操作盘、等地点，还应设有。

（答案：亮度、电子室、工程师站、重要表计、事故照明）3.电子室、工程师站或控制室热控设备着火时，应立即将有关，然后进行灭火。

（答案：设备的电源切断）4.机组运行期间，禁止在电子设备间使用、等强电磁干扰设备，不应在，上或附近进行打孔等振动较大的工作。

电子设备运行期间，不得在距机柜以内使用无线通讯设备。

（答案：电焊机、冲击钻、热工保护柜、继电器柜、3m）5.工作前应做好准备，了解、、情况、安全措施、试验校验方案、上次试验校验记录、图纸、通知单是否齐备并符合实际，检查、仪表等试验校验设备是否完好，核对使用__________是否符合实际。

（答案：工作地点、工作范围、设备运行、整定值、仪器、软件版本号）6.检修工作结束后，应对、通往电缆夹层、隧道、穿越楼板、墙壁、、盘等处的所有电缆、测量管路的孔洞和盘面之间的、采用或材料封堵。

（答案：控制室、电子室、控制柜、孔洞、缝隙、不燃、阻燃）7.检修过程中，拆下的电源线或信号线应分别包扎好，恢复前，应严格检查，严防串入。

带电设备的检修应在停电后进行，工作前应进行。

（答案：接线裸头、强电、信号系统、验电）8.在检修模件或进行有可能触摸到模件的作业时，作业人员应做好防措施。

（答案：静电）9.运行中处理热控设备重大缺陷应得到允许。

工作前应了解技术方案和，核对相关系统的图纸、________或备品规格型号。

（答案：值长、安全措施、定值）10.试验和推广、、、的同时，应制定相应的安全措施，经总经理批准后执行。

（答案：新技术、新工艺、新设备、新材料）11. 和的各种软件应定期做好备份。

一旦发现计算机病毒，应立即将带病毒的计算机进行，及时安排，并查找病毒来源，采取防范措施。

热工保护联锁(试题)分析

热工保护联锁（试题）一、单选题(共159 题)【1 】. 以下有关汽机防进水保护描述，错误的是______。

A.#1高加疏水水位高高，#1高加抽汽阀逆止门关闭。

B.发电机负荷<20%，#1高加抽汽阀后疏水阀关闭。

C.发电机负荷>25%，#1高加抽汽阀前疏水阀关闭。

D.#1高加疏水水位高高，#1高加抽汽阀后疏水阀打开答案：（）【2 】. 大型机组热力系统中，低加疏水一般_____。

A.打入除氧器B.逐级自流C.用U型水封疏入凝汽器D.采用疏水泵打入凝结水管道答案：（）【3 】. 下述选项中，不属于凝结水系统功能组的顺控对象是_____。

A.凝结水泵B.凝结水再循环调节阀C.凝结水泵出口水阀D.除氧器水位答案：（）【4 】. 不会导致凝汽器保护动作的是_____。

A.高压或低压凝汽器压力高B.凝结水泵A和B都停运且延时后C.循环水泵A和B都停运D.高压或低压凝汽器温度高答案：（）【5 】. CRT上启动炉水循环泵的下列允许条件中，错误的是_____。

A.泵进口联箱与泵壳体温差小于38℃B.泵所有出口阀均关闭C.电动机腔温度大于启动允许值但小于D.闭式泵在运行跳闸值答案：（）【6 】. MFT动作后，_____档板关至设定值，延时一定时间后逐渐开启，到规定延时时间后恢复；A.送风机B.磨煤机冷风调节C.磨煤机热风调节D.引风机答案：（）【7 】. 炉膛内爆是______爆炸。

炉膛外爆是______爆炸A.正压负压B.负压正压C.热态冷态D.冷态热态答案：（）【8 】. 磨煤机停运过程中，当给煤机停用后，磨煤机应进行______分钟的吹扫，然后再停用磨煤机。

A.8B.4C.6D.10答案：（）【9 】. 火焰检测系统频率设定范围，需充分考虑锅炉不同燃烧工况和不同燃料下的运行情况，通常油火焰根部的脉动频率为______Hz，煤粉火焰根部的脉动频率为______Hz。

A.20～4010～25B.10～20 10～25C.30～50 20～40D.20～3010～20答案：（）【10 】. 下图为某一保护信号回路，SJ为常开闭锁触点，其动作值为93kPa，复位值为80 kPa，TJ为跳闸常闭触点，其动作值为73 kPa，复位值为70 kPa，保护回路______跳闸信号发出。

热工职业技能试题库保护

52.>蒸汽动力循环采用的给水回热级数越多，可以提高的循环热效率也越大。( )
答案：×
53.>在用万用表判别三极管性能时，若集电极-基极的正反向电阻均很大，则说明该三极管已被击穿。( )
答案：×
54.>用万用表判别二极管时，万用表的电阻挡应切至“×100k”挡。( )
答案：×
59.>0.00510m的有效数字是3位。( )
答案：√
60.>0.0730800的有效数字是4位。( )
答案：×
61.>两个电动势为10V的电压源，同向串联，串联后的总电动势为15V。( )
答案：×
62.>在同频率的正弦交流电量中，参考正弦量的初相位设为零，其余正弦量的初相位等于它们与参考正弦量之间的相位差。( )
答案：×
98.>钳工用的板牙是用来在孔上套扣的工具。( )
答案：×
99.>轴和孔的配合，承载大的、振动大的，应用较紧的配合；反之应用较松的配合。( )
答案：√
100.>利用锤击法在轴上装配滚动轴承时，力要作用在外环上。( )
答案：×
101.>轴承与孔配合时，利用锤击法，力要作用在外环上。( )
24.>自动报警装置的光字牌，是用来连续监视的。( )
答案：×
25.>锅炉汽包的水位开关量信号，通常是通过电接点水位计来测量的。( )
答案：×
26.>可以用电气原理图把热工控制的具体方案表示出来。( )
答案：√
27.>单元机组的一般报警信号是指主设备状态参数偏离规定值，即系数越限。( )
答案：√

电厂热工程控保保护试题库(中级)

文$本$开$始我厂四号机低油压保护II值的定值为（）。

A、60KpaB、50KpaC、、35KpaB我厂一期超速保护动作逻辑采用（）。

A、一取一逻辑B、二取二逻辑C、三取二逻辑C我厂灭火保护装置动作的条件是（）。

A、每层火焰信号都满足四取三逻辑B、单层火焰满足四取三逻辑三层火焰满足三取二逻辑C、每层火焰满足三取二逻辑。

A当（）条件下时盘车装置不可进行自动、手动、点动启动A、润滑油压低三值B、顶轴油压低于10MPaC、调速油压低A在（）消失时可以进行盘车的点动试验。

A、润滑油压低三值B、顶轴油压正常C、调速油压正常B我厂一、二级旁路减压电动门的关限位是靠（）实现的。

A、电动门阀位B、关机械限位C、关闭微动开关C我厂一期瓦振保护报警延时为（）秒。

A、0.01B、1C、3D、0D在我厂一期密封油联锁系统中启动空侧直流密封油泵的条件是（）。

A、氢侧密封油压低二值B、空侧密封油压低一值C、空侧密封油压低二值D、氢油压差低D我厂串轴联跳发电机的条件是（）。

A、串轴保护动作、主汽门关闭B、串轴保护动作、逆止门动作C、串轴保护动作D、主汽门关闭A我厂一期主汽门关闭的条件是（）。

A、四个主汽门关闭信号同时来B、左、右高压及左、右中压关闭信号必须有一个来C、两个高压主汽门关闭信号同时来D、两个中压主汽门关闭信号同时来B发电机断水保护动作后动作的设备为（）。

A、发电机B、逆止门C、主汽门D、调速汽门A关闭冷段逆止门的条件是（）。

A、主汽门关闭B、发电机解列C、高加水位高三值D、给水母管高二值。

B我厂汽轮机转速达到（）rpm时，超速保护动作。

A、3300B、3060C、3330D、3270D我厂一期在推轴时推向（）。

A、工作面B、非工作面C、任意方向B我厂串轴探头输出为-12V时则记录表指示值为（）mm。

A、-1B、-0.5C、0D、+0.5C我厂原4号机逆止门保护系统中逆止门保护电磁阀失电的条件是（）。

A、主汽门关闭信号消失B、发电机解列信号消失C、高加水位恢复正常D、电动门关闭D我厂断链保护中给煤机断煤信号采用采用（）控制。

职业技能试卷 — 热工程控保护(第063套)

一、选择题（共 25 题，每题 2 分）：【1】（）是衡量凝汽式机组的综合性经济指标。

A．热耗率B．汽耗率C．热效率D．厂用电率【2】凝汽式发电机组进行热能和机械能转换时采用的热力循环是（）。

A．正向卡诺循环B．逆向卡诺循环C．郎肯循环D．蒸汽燃汽联合循环【3】行程开关主要是用来把（）转换为电接点信号。

A．差压信号B．温度信号C．电量信号D．机械位移信号【4】在其他参数不变的情况下，主蒸汽温度下降，若不加以调节，将导致排汽温度（）。

A．增加B．不变C．下降D．不确定【5】选择下列描述性长度的正确写法（）。

A．425mm±5mmB．1.83mC．1m73cmD．1m54【6】具有多媒体功能的微机系统常用CD-ROM作为外存储器。

CD-ROM是（）。

A．只读存储器B．只读硬盘C．只读光盘D．只读大容量软盘【7】锅炉火焰检测器的探头采用凸透镜的目的，是为了它能将探头的视角限定在（）。

A．2°B．3°C．4°D．5°【8】用来保存DCS系统控制方案组态信息的是（）A．ROMB．RAMC．E2PROMD．硬盘【9】下列因素中，（）不影响电涡流传感器的测量灵敏度。

A．被测体面积B．传感器线圈面积C．被测体表面有镀层D．被测体与传感器之间的距离【10】如果要求放大电路有高的输入电阻，宜采用（）。

A．电压负反馈B．串联负反馈C．电流正反馈D．电流负反馈【11】当机组采用锅炉跟随方式进行负荷调节时，汽轮机主要进行（）调节。

A．负荷B．主汽压C．主汽温D．频率【12】300~600MW以下机组在电管局、省电力局批准期限内因计算机控制保护装置或单项热工保护装置动作跳闸，引起发电机停运，超过（）h时，定为一类障碍。

A．6B．4C．3D．2【13】电涡流传感器测量的被测体必须不能是（）。

A．铜质导体B．铝质导体C．非金属D．金属导体【14】下列汽轮机监控参数中，只作监视无保护作用的是（）。

热工保护联锁(答案)

【49】.B
【50】.B
【51】.B
【52】.B
【53】.B
【54】.C
【55】.C
【56】.B
【57】.B
【58】.A
【59】.D
【60】.B
【61】.C
【62】.B
【63】.A
【64】.D
【65】.D
【66】.D
【67】.C
【68】.C
【69】.A
【70】.A
【71】.A
【72】.A
【73】.B
【99】.B
【100】.B
【101】.C
【102】.C
【103】.D
【104】.D
【105】.A
【106】.B
【107】.D
【108】.B
【109】.D
【110】.C
【111】.D
【112】.B
【113】.B
【114】.B
【115】.B
【116】.A
【117】.B
【118】.C
【119】.D
【120】.A
【311】.×
【312】.√
【313】.×
【314】.√
【315】.√
【316】.×
【317】.√
【318】.√
【319】.×
【320】.×
【321】.×
【322】.√
【323】.√
【324】.√
【325】.×
【326】.√
【327】.√
【328】.×
【329】.√
【330】.√
【331】.√
【332】.√
【181】.CD
【182】.AD
【183】.CD
【184】.AD
【185】.CD

全员培训汽轮机机组热工保护、联锁系统培训班考试试题

全员培训汽轮机机组热工保护、联锁系统培训班考试试题1. TSI主要是采用高频电磁场与被测导体间的（）原理生产的电涡流式监测保护装置和行程测量装置。

A、涡流效应(正确答案)B、光电效应C、霍尔效应D、热电效应2. 我厂汽机超速保护用转速探头现场安装了（）套。

A、1B、2(正确答案)C、3D、43. 旋转机械运行过程中，由于各种原因都会发生振动。

正常时振动在允许范围内，当超过（）保护动作A、最小值B、最大值C、设定值(正确答案)D、允许误差4. （）指汽机转子每转一周发出一个信号的指示器。

A、键相(正确答案)B、偏心C、振动D、转速5. （）指汽机在低速阶段（从盘车转速到600r/min左右的启动或停机阶段），转子由于本身静态的机械弯曲、受热不均匀导致的瞬态热弯曲或重力弯曲等一种或几种原因综合产生的转子弓弯值，即转子表面的外径和转子真实的几何中心线之间的变化。

A、键相B、偏心(正确答案)C、振动D、转速6. 汽轮机组的（）监测点布置在各支承轴承处，一般汽轮机组有多个轴承，需监测每个轴承X向和Y向（）。

A、键相B、偏心C、振动(正确答案)D、转速7. 汽轮机是（）由于转子受到向前或向后的轴向推力，导致的汽轮机转子在主轴方向上的前后窜动。

A、键相B、偏心C、轴向位移(正确答案)D、转速8. 轴向位移是指转子在轴向相对于一个固定参照物（推力盘）的（），或以转子推力盘在轴向相对于推力轴承支承面的（）。

A、相对位移(正确答案)B、相对漂移C、绝对位移D、相对偏斜9. TSI采用涡流监测系统监测轴向位移，同时为了可靠起见，采用了( )逻辑。

A、与门(正确答案)B、或门C、偏差报警D、三取中10. 当轴向位移值增大，机组转动部分出现金属响声并伴有强烈振动，应（）。

A、注意观察B、紧急停机(正确答案)C、强制信号D、切除保护11. 当汽轮机转速过低接近停止时，需要进行( )的监视，以连锁启动盘车装置。

A、键相B、偏心C、振动D、零转速(正确答案)12. 我厂DEH超速保护用转速探头的测量原理是（）。

热工程控保护技能试卷(第140套)

一、选择题（共 40 题，每题 1.0 分）：【1】机械步进式顺序控制器的核心部分是步进器，最常用的步进器是（）。

A．步进继电器B．中间继电器C．时间继电器D．接触器【2】在锅炉定期排污过程中，当汽包水位（）时应停止排污并立即关闭总门。

A．低于低I值B．低于低Ⅱ值C．低于低Ⅲ值D．低于低正常值【3】选择电阻率单位名称的庄确表示（）。

A．欧•米B．欧姆一米C．欧姆米D．[欧]•[米]【4】拆卸仪表时，如发现有水银附着在零件的表面上，应把零件放在盛有汽油的容器内，用（）将水银除刷干净。

A．毛刷B．手C．压力水D．软布【5】自动报警系统在报瞀信息出现后，按“确认”按钮，光字牌和电铃的状态应是（）。

A．熄灭、无声B．闪光、音响C．平光、无声D．平光、音响【6】可编程控制器的简称为（）。

A．DCSB．BMSC．CRTD．PLC【7】测量气体压力时，取压口高度高于测量点时，对读取的测量结果（）。

A．应加正修正B．不需修正C．应加负修正D．无法决定【8】下列装量中，一般不以（）作为控制装量来实现PSSS。

A．单片机B．继电器柜C．PLCD．DCS【9】当机组发生（）时，应进行负荷返回（）。

A．两台送风机跳闸B．一台引风机跳闸C．两台空预器跳闸D．以上都不对【10】要了解一台机组的自动化程度，首先要熟悉（）。

A．安装接线图B．电气原理图C．控制流程图D．梯形图【11】计量标准器具的准确度等级（）计量基准。

A．高于B．低于C．等于D．不定【12】光电二极管常用于光的测量，它的反向电流随光照强度的增加而（）。

A．下降B．不变C．上升D．以上三项均有可能【13】炉膛火焰潜望镜必须具有（）层隔热保护。

A．一B．两C．三D．四【14】我国目前大容量汽轮机组的主汽温为（）。

A．535~550℃B．520~515℃C．260~280°CD．400°C左右【15】基本的PLC指令执行的时间通常是（）。

A．ms级B．10μs级C．100μs级D．小于1μs【16】下列（）不在全面质量管理内涵的包括之内。

职业技能试卷 — 热工程控保护(第023套)

一、选择题（共 25 题，每题 2 分）：【1】正弦交斑电的三要素为（）。

A．电压、电流、功率B．有效值、频率、相位C．幅值、频率、初相位D．幅值、有效值、相位差【2】在报警系统中，为帮助值班人员尽快地区别不同等级的报警信号，常采用不同的方法来表示报警等级。

下面（）表示方法是错误的。

A．用红色表示危险信号B．用电铃表示异常信号C．用电笛表示危险信号D．用电铃表示危险信号【3】下列（）真空表计不是汽轮机真空监视所必须的。

A．指示式B．电触式C．记录式D．积算式【4】对于比例调节器，比例带增大，系统的稳定性将（）。

A．增大B．减小C．不变D．不一定【5】导线不应有中间接头，如必须有中间接头，应连接牢固，不承受机械力，并保证（）绝缘水平。

A．现有的B．原有的C．可靠的D．以上答案都不对【6】—般PLC的电源模块不能接受（）的输入。

A．220VACB．110VACC．24VDCD．5VDC【7】当电网侧故障导致FCB时，若FCB成功，则单元机组带（）负荷运行。

A．5%B．15%C．20%D．30%【8】工作票签发人（）兼任工作负责人。

A．可以B．不得C．经领导批准可以D．事故抢修时可以【9】对于PLC输出信号，若控制感性负载，应加（）。

A．浪涌抑器B．在线路中串接二极管C．正向并联一个二极管厂D．不需要处理【10】在选用二极管时，其特性参数中的最大整流电流是指（）。

A．长期运行时，允许通过的最大正向平均电流B．长期运行时，允许通过的最大电流C．长期运行时，允许通过的最大电流的有效值D．长期运行时，允许通过的最大交流电流【11】MCS-51系列单片机外引脚可构成三种总线结构，地址总线由P0和（）口提供。

A．P1B．P2C．P3D．无【12】（）不属于自动报警装置的组成部分。

A．显示器B．音响器C．控制电路D．启动按钮【13】在三相对称正弦交流电路中，Y连接的中性点电位为（）。

A．线电压B．相电压C．100VD．0【14】RMSO700系列汽轮机监控装置中，监测放大器的输出电压信号为（）V。
