多路遥控器设计
红外线多路遥控发射接收系统设计

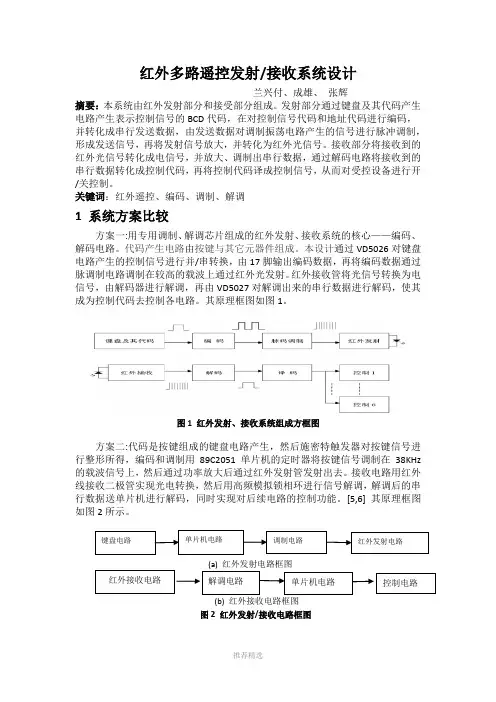

红外多路遥控发射/接收系统设计兰兴付、成雄、张辉摘要：本系统由红外发射部分和接受部分组成。
发射部分通过键盘及其代码产生电路产生表示控制信号的BCD代码，在对控制信号代码和地址代码进行编码，并转化成串行发送数据，由发送数据对调制振荡电路产生的信号进行脉冲调制，形成发送信号，再将发射信号放大，并转化为红外光信号。
接收部分将接收到的红外光信号转化成电信号，并放大、调制出串行数据，通过解码电路将接收到的串行数据转化成控制代码，再将控制代码译成控制信号，从而对受控设备进行开/关控制。
关键词：红外遥控、编码、调制、解调1 系统方案比较方案一:用专用调制、解调芯片组成的红外发射、接收系统的核心——编码、解码电路。
代码产生电路由按键与其它元器件组成。
本设计通过VD5026对键盘电路产生的控制信号进行并/串转换，由17脚输出编码数据，再将编码数据通过脉调制电路调制在较高的载波上通过红外光发射。
红外接收管将光信号转换为电信号，由解码器进行解调，再由VD5027对解调出来的串行数据进行解码，使其成为控制代码去控制各电路。
其原理框图如图1。
图1红外发射、接收系统组成方框图方案二:代码是按键组成的键盘电路产生，然后施密特触发器对按键信号进行整形所得，编码和调制用89C2051单片机的定时器将按键信号调制在38KHz 的载波信号上，然后通过功率放大后通过红外发射管发射出去。
接收电路用红外线接收二极管实现光电转换，然后用高频模拟锁相环进行信号解调，解调后的串行数据送单片机进行解码，同时实现对后续电路的控制功能。
[5,6] 其原理框图如图2所示。
(b)红外接收电路框图图2红外发射/接收电路框图方案一中采用专用芯片组成编码解码电路，可实现对16×211路电路的控制，其电路简单，抗干扰能力强，编码调制全部用硬件实现，各分支电路相互独立，设计调试比较简单、成本低，组装方便，易于推广。
方案二利用89C2051单片机对信号进行编码、解码，同时用单片机的定时器将信号进行调制，需用软件完成，其编程工作量大，要求严格，尤其是高频信号，程序稍有差错便使接收部分不能正常工作成本高。
多路无线遥控开关设计毕业设计(论文)
毕业设计(论文)说明书题目：多路无线遥控开关设计题目类型：理论研究软件开发毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见无线射频技术作为本世纪最有发展前景的信息技术之一，已经得到业界的高度重视。
该技术利用射频方式进行非接触双向通信，可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。
多路无线遥控开关的设计开题报告
1．控制距离至少20米
2．通过不同的按键控制开关通断
3．可实现开关通、断、延时关等功能
设计思路、技术路线
本次设计采用的是315MHz稳频无线电遥控组件及其它的外围元件，组装的遥控开关。通过单片机可以对十路220V以上的各种电器进行控制。发射电路扫描键盘的键位，由单片机发出相应的控制信号，送到PT2262的数据输入端。由PT2262编码并调制在315MHZ载波上，经过一级高频放大后由天线发射出去。再由接收板接收信号，经过两级放高频放大后，由检波电路解调出调制信号，数字信号经过双运算集成放大块LM358两级高增益放大后送入PT2272进行解码，输出端送给单片机，单片机根据动作信号分别去控制相应用电器的控制继电器。完成对用电器的控制。
发射部分：315M无线发射模块 接收模块：315M无线接收模块
设计进度计划
1、2014年12月—2015年1月 毕业论文选题，与导师见面。
2、2015年1月—2015年1月收集相关资料，建立框架。
3、2015年1月 毕业论开题答辩。
4、2015年2月—2015年3月 用Protel软件画出各部分电路,并编写单片机程序。
全日制本科生毕业设计开题报告
姓名
夏棚
学号
20110520232
专业
电信职教
题目
多路无线遥控开关的设计
设计背景与目标
设计背景：
随着科技的进步和社会的发展，现代电子产品设计越来越注重产品的简易和实用，快节奏的现代生活使得许多电子产品也必须作到小巧、方便、简易。为满足这一需求。便产生了无线遥控系统。它的产生使人们在工业、农业、航天以及家庭生活中都得到极大的便利，使人们在一定的距离内可以控制其他机器、系统等的正常运作。给工业的发展带来了方便。他是电子行业以后发展的必然趋势。在曾经的工业生产中,不管是机器的启动,还是系统的关闭。都采用的是有线控制,需要人亲自到控制中心进行手动的操作。给工业生产的进步和生产效率的提高带来了限制。随着科技的不断进步,这样的控制必定会被先进的所取代。因此遥控控制系统的产生,给工业带来了新的革命。它极大的方便了工业的控制生产。使人们能够在一定距离内甚至在遥远的宇宙中也去控制另外的机器,系统的运作大大的提高了生产效率,为经济的提高做出了很大的贡献,也决定了一个国家在国际中所站的地位。因此,作为国家未来建设者。我们学好遥控知识,是自身的必备,也是国家和时代的需求。
无线红外多路遥控发射接收系统设计与实现软件设计设计
毕业设计无线红外多路遥控发射接收系统设计与实现软件设计1 绪论1.3本课题的主要任务本课题的核心是设计出一个无线红外多路遥控发射/接收系统的软件。
本设计要求掌握无线红外多路遥控发射/接收系统的工作原理，本红外多路遥控发射接收是以红外线为传递信息媒体的短距离无线控制系统，可对8个受控对象的工作状态进行遥控,适用于工业,医疗,家用电器等设备的开启或关闭控制,也可以对一种设备八种工作状态进行控制或2种设备的4种工作状态进行控制。
具体要求如下：(1) 遥控距离不小于3m,即红外遥控发射机与红外接收机之间的距离不小于3m; (2) 遥控路数8路,即可对8个受控设备进行开关控制; (3) 工作频率40kHz,即红外发射和接收的载频为40kHz; (4) 发射端可显示控制路数,接收端可显示受控状态。
2 红外遥控系统简介红外遥控是目前家用电器中用得较多的遥控方式，在讲红外线遥控之前，首先讲一讲什么是红外线。
我们知道，人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
2.1 系统组成框图通用红外遥控系统由发射和接收两大部分组成，应用编/解码专用集成电路芯片来进行控制操作，如图1所示。
发射部分包括键盘矩阵、编码调制、LED红外发送器；接收部分包括光、电转换放大器、解调、解码电路。
图1 红外遥控系统框图发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通发光二极管相同（见图2），只是颜色不同。
红外发光二极管一般有黑色、深蓝、透明三种颜色。
多路遥控器讲解
数字签名者：韧翎御风 DN：cn=韧翎御风, o, ou, email=1508366942@qq.c om, c=CN 日期：2016.01.31 10:27:22 +08'00'
电子装置设计报告
题目：
多路遥控器
学 姓
号：__ 名：___ 班 _ 级：
___ ____
目录
一、题目要求⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯3 二、总体构思⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯4 三、直流稳压电路⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯4
四、发射器电路
4.1 主要元器件介绍 4.1.1 红外发射光敏二极管 PH303
图 4-1 红外发射光敏二极管 红外发射光敏二极管 PH303 的性能参数见图 4-2 所示。
图 4-2 PH303 的性能参数
5
4.1.2 LC2190 编码芯片 LC2190 是红外线、超声波和无线电多功能遥控发射专用集成电路，适用于 空调器、电风扇、收录机、电视机和玩具等。内部电路由输出驱动电路、可控振 荡器、定时电路、编码器脉冲产生电路、输入锁存与优先排队电路等组成。 LC2190 是可以对 6 种控制数据进行脉冲编码的专用集成电路，也是控制数 据编码器。LC2190 编码器具有“连续”发出和“单次”发出的功能。C2190 采用 14 脚双列直插式封装，其引脚排列如图 4 -3 所示。
3.1 ASM1117 稳压芯片 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯4 3.2 电路设计⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯4 3.3 电路分析⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯5
多路无线遥控远距离拓展器设计
线发射电路中发射芯片和模块配对有很多种 ，根据不同的 遥控要求以及发射功率和频率 ，可选择不周型号的芯片和 模块 ，但电 路的 连接 原理 基本 相 同 。
Ａｔ ｍｅ ｇ ａ １ ６的接 收电 路 无 线 接 收 电 路 由无 线 接 收 模 块 、Ａｔ ｍｅ ｇ ａ１ ６单 片 机
２ ＭＨ ｚ ，输 出信 号 采 用 Ｔ Ｔ Ｌ电 平 透 明 传 输 。接 收 模 块 直 接与 单 片机 相连 ，其 接 收到的 数据 送给 单 片机识 别 编码 。 单 片机 Ａ ｔ ｍｅ ｇ ａ ｌ ６所 实 现 的 功 能 如 图 ２所 示 ， Ａ ｔ ｍｅ ｇ ａ １ ６接 收 到 无 线 信 号 后 首 先 要 辨 别 是 哪种 频率 的 信 号 ，然后 根 据此 种频 率 的特 点识 别此信 号 的编 码信 息 ， 即 所传 送 的数 据 内容 （ 并不 一 定准 确了解 信 号所 代表 的具 体含义 ），确 认编码 后再 通过 Ａ ｔ ｍｅ ｇ ａ １ ６的 Ｉ ／ Ｏ 端口将 识 别 的编 码传 递给 放大 、整形 电路 ，经 过放 大 的无线 信 号 功 率要 比之前 的功 率大 很 多 ，这样 传输 的距 离相 对 也要 远 得 多 ，并且 大 大提 高了 无线 遥控 信号 传输 的准 确率 。
通过 接 收模 块接 收并 识 别 ，放大 整形 后再 通 过无 线射 频编 码 发射 模 块发送 接 收 到的编 码 ，这 样可 避免 由于 环 境干 扰
系统软件
软 件 运 行 环 境 ：Ｗ ｉ ｎ ｄ ｏ ｗｓ ＸＰ操 作 系 统 ，编 程 软 件 ＡＶＲ Ｓ ｔ ｕ ｄｉ ｏ ４，编程 原理 如 下 。
址位的发射端进行接收并重新发送 ，由此扩大了可接收的 范围 ， 延长了遥控的距离 ，增加了可接收的遥控发射设备 的数 量 ，而且 有 效降 低 了成本 ，利 于推 广 。
红外多路遥控设备的设计【共11页】
红外多路遥控设备的设计----------专业最好文档，专业为你服务，急你所急，供你所需------------- 文档下载最佳的地方第一章绪论1、1引言随着社会的发展和技术的进步，单片机越来越广泛的应用在我们日常生活中的微控制器中。
特别是在远程应用中，发挥了巨大作用。
许多单片机应用中，通常是通过非电的信号（例如，光信号，电磁信号，超声波信号等）发送控制信息和数据信息，以实现远程控制和检测功能。
在上述的各种信号，红外光信号是现在最为广泛作用的信号。
红外通信应用已成为现代通信技术的一个重要组成部分，它在日常生活中越来越多地出现。
尤其是电视，DVD和空调，以及其他短距离遥控设备上的应用已经成熟。
因为红外线是不可见的，具有很强的隐蔽性和保密性，这使得它的安全性，警戒区域也发挥了巨大的作用。
红外遥控距离一般为几米到几十米，它不会通过障碍物，可以通过无线电遥控控制对象。
基于这个特点，红外遥控家电在家电领域的具有先天的优势。
这是很容易实现的红外通信，成本低，易于使用和很强的抗干扰功能，它已经在小型移动设备被广泛使用。
如果没有红外通信系统，每个连接的两个设备需要一条线，如果你想22种设备实现相互的连接，红外通信系统可以很简单很方便的完成这个令人头疼的问题。
1、2红外通信系统原理红外线，波长为0、70μm〜1mm的范围内，以300μm〜1mm的区域也被称为亚毫米波。
大气红外辐射传输的影响主要是吸收和散射。
使用红外线通信模式来传输信号的方式，称为红外线通信。
红外通信是利用950nm近红外波段的红外线作为传输信息的媒体，即通信信道。
发送端的基带信号调制成一系列的二进制脉冲串信号，通过红外发射管的红外线信号。
接收的接收到的光脉冲转换成电信号，然后被放大，滤波后，解调电路进行解调，由脉冲宽度调制的脉冲宽度调制信号（PWM）和通过脉冲串之间的时间间隔来实现减少了常用的二进制实现信号调制的脉冲调制（PPM）这两种方法。
总的来说，红外通信的本质是二进制数字信号调制和解调，利用红外线传输信道;红外通讯接口是一个通道的红外调制解调器。
多路红外遥控器课程设计
多路红外遥控器课程设计一、课程目标知识目标：1. 学生能理解红外遥控器的基本原理，掌握红外遥控信号的发送与接收过程。
2. 学生能掌握多路红外遥控器的电路组成，了解各部分功能及相互关系。
3. 学生能了解并运用红外编码和解码技术，实现不同设备的遥控功能。
技能目标：1. 学生能运用所学知识设计并搭建简单的多路红外遥控器电路。
2. 学生能通过编程实现对红外遥控信号的编码与解码，实现设备的遥控功能。
3. 学生能在实践中培养动手能力、团队协作能力和问题解决能力。
情感态度价值观目标：1. 学生对红外遥控技术产生兴趣，提高对电子技术的热情。
2. 学生在课程学习过程中，培养探究精神、创新意识和实践能力。
3. 学生能认识到红外遥控技术在生活中的应用，增强学以致用的意识。
课程性质：本课程为电子技术课程，以实践操作为主，结合理论讲解，培养学生的动手能力和创新能力。
学生特点：本课程针对初中生，学生对电子技术有一定的基础，对新事物充满好奇，喜欢动手实践。
教学要求：教师应注重理论与实践相结合，引导学生主动参与，关注学生个体差异，鼓励学生相互协作，培养解决问题的能力。
通过本课程的学习，使学生能够达到上述课程目标，并在后续教学设计和评估中，对学生的学习成果进行有效检测。
二、教学内容1. 红外遥控器原理及电路组成- 红外遥控基本原理- 红外发射与接收电路的组成- 红外编码和解码技术2. 多路红外遥控器设计与搭建- 多路红外遥控器的电路设计- 选择适当的元器件和工具- 搭建与调试多路红外遥控器电路3. 红外遥控信号编程与解码- 学习红外遥控信号的编程方法- 了解红外解码芯片的工作原理- 编程实现对红外信号的编码与解码4. 实践应用与拓展- 设计并实现一个简单的红外遥控器控制系统- 了解红外遥控器在实际应用中的优缺点- 探讨红外遥控技术的未来发展教学内容安排与进度：第一课时：红外遥控器原理及电路组成第二课时：多路红外遥控器设计与搭建第三课时：红外遥控信号编程与解码第四课时：实践应用与拓展本教学内容根据课程目标，结合课本相关章节，系统地组织和安排教学，旨在使学生掌握红外遥控技术的基本原理、设计方法和实际应用，培养其创新能力和实践能力。
基于单片机的多路遥控系统的设计
基于单片机的多路遥控系统的设计摘要：随着社会的发展、科技的进步以及人们生活水平的逐步提高，各种方便于生活的遥控系统开始进入了人们的生活。
本文介绍了一种基于单片机STC89C52最小系统的多路遥控系统。
当按键时，发射模块的单片机根据键号进行软件编码，由红外发射二极管发射；接收器HS0038接收，由接收模块的单片机在其内部进行状态解码，从而实现不同的功能。
该论文重点描述了单片机红外遥控器的设计思想及软硬件电路的工作原理、设计过程，并叙述了调试过程以及调试中所出现的问题，最后给出详细的测试数据并且进行了分析。
关键词：单片机；红外遥控；编码；解码The Design of Multi Remote Control System on the Basis ofsingle ChipAbstract：With the social and scientific development and improvement of people’s living standard, various remote control systems for the convenience of our life come into being. This paper introduces a minimal type of multi remote control system based on the single chip STC89C52. When pressing the button, the single chip of transmitting module encodes software according to key number, and by way of the transmission of infrared diode the receiver HS0038 takes the signal. The single chip of receiver module carries the internal decoding process so as to realize different functions. This paper focuses on the description of the design and priciple of infrared remote control of single chip, and accounts for the system debugging and its problems related. Finally the detailed testing data and their analysis are provided.Key words: Single Chip；Infrared Remote Control；Encoding；Decoding目录前言 (1)第一章设计任务 (2)1.1 设计的内容与功能 (2)1.2 技术指标 (2)第二章总体设计方案 (3)2.1设计方案的论证 (3)2.1.1 红外遥控发射电路的方案论证 (3)2.1.2 红外遥控接收电路的方案论证 (3)2.1.3 单片机的选择 (4)2.1.4 显示器件选择 (4)2.2 红外遥控系统电路的原理框图以及各部分作用 (4)2.2.1 红外发射部分原理框图以及各部分作用 (4)2.2.2 红外接收部分原理框图以及各部分作用 (5)第三章系统硬件电路的设计 (7)3.1 单片机遥控接收部分的硬件电路 (7)3.1.1 电源电路 (7)3.1.2 红外接收部分电路 (8)3.1.3 显示电路 (9)3.1.4 控制电路 (9)3.1.5 单片机STC89C52的最小系统的连接电路 (10)3.2 单片机遥控发射部分的硬件电路 (11)4.1 软件设计流程图 (13)4.1.1 遥控发射主程序流程图 (13)4.1.2 键扫描程序流程图 (14)4.1.3 遥控码发射程序流程图 (16)4.1.4 遥控接收器主程序流程图 (19)4.1.5 中断程序流程图 (23)第五章系统调试 (26)5.1本设计常用的调试仪器 (26)5.2 调试步骤： (26)5.2.1 调试前不加电源的检查 (26)5.2.2 静态检测与调试 (26)5.2.3 动态检测与调试 (27)5.2.4 调试过程中所遇到的问题及解决方法 (27)5.2.5 调试注意事项 (28)第六章测试结果与分析 (29)6.1 测试结果 (29)6.2 问题分析 (30)参考文献 (31)致谢.................................................. 错误！未定义书签。
基于CC1100多路无线遥控器设计
基于CC1100多路无线遥控器设计针对拥有多个终端节点的应用场合，使用CC1100无线射频模块，提出了一种简易、可靠的多路无线控制台设计思路。
系统以C8051F020单片机为核心，可无线遥控八路控制单元，用于一般家庭和室内公共场所。
标签：CC1100;无线;C8051F020;遥控TB0 绪论本研究的目的是将多点终端节点与控制台的数据交换进行展开，通信交互采用无线射频芯片CC1100来实现，以C8051F20单片机为收发控制核心，对开阔范围内的受控对象进行远程控制。
射频芯片载波频率为433MHz，为公用频段，控制距离为50米以内。
考虑到应用环境的多样性和易维护性，故要求系统有功耗低、体积小和较低成本等特点，可以对家庭、办公区域、仓库等场所的电器的控制。
1 系统总体设计无线射频技术是利用一定载波的无线电信号、在自由空间传播信息的技术。
随着物联网信息技术的持续发展，该领域将形成一个巨大的新兴产业。
本设计基于CC1100的无线电遥控系统工作载波频率为315mHz或433mHz，一般分发射和接收两个部分，一个发射端对应多个接收端，通过发送不同的信息编码，可以完成对多个控制端的控制操作。
系统框图如图1所示。
图1 系统框图2 硬件电路的设计遥控端由无线射频单元、控制器、按键和显示单元组成，控制器采用Silicon Labs 公司的C8051F020单片机，其内部为增强的CIP-51内核，是目前世界上速度最快的8位单片机，指令集与MCS-51完全兼容。
显示采用数码管来实现，可以用来设置参数显示控制通道号。
无线通信模块的设计采用Chipcon公司的无线射频芯片CC1100。
CC1100是以0.18μmCMOS工艺制成的一款低功耗、低成本、单片的UHF收发器，芯片工作在1.8～36V的低电压，数据传输率最高可达到500 kb/s，在所有工作频率波段上，有自动唤醒和自动前向纠错功能。
无线射频模块的外围电路较为简单，与单片机接口为4线SPI 兼容接口，CSn是芯片选择管脚，工作时候需要保持低电平。
4路红外遥控器的设计_毕业设计
毕业设计4路红外遥控器的设计摘要红外线遥控是目前应用最广泛的一种通信和遥控手段。
红外遥控技术的出现，不仅大大提高了劳动生产率，降低了成本，而且减轻了人们的劳动强度，改善了劳动条件。
红外线遥控器具有体积小、功耗低、功能强、成本低等特点从而成为了当今非常流行的一种控制方式。
本设计主要采用单片机AT89C51作为设计的核心元件，设计出一个红外多路遥控发射/接收系统。
本设计以红外线作为传递信息的载体，可对4 个受控对象的工作状态进行短距离无线控制，可对处于工作状态的设备进行计数，并显示出来。
适用于遥控工业、医疗、家用电器等设备的开闭状态。
关键字：红外遥控器，单片机，信息，短距离控制，设备AbstractInfrared remote control is a communication and control means, the most widely used. Infrared remote control technology, not only greatly improve the labor productivity, reduces the cost, but also reduces the labor intensity, improve working conditions. Infrared remote control device has the advantages of small volume, low power consumption, strong function, low cost and thus become a kind of control method of today's very popular.This design mainly adopts single-chip computer AT89C51 as the core component design, the design of a multi-channel infrared remote control transmitting / receiving system. The design of the infrared transmission of information as a carrier, can be a short distance wireless control of 4 controlled object working state, can count on the equipment is in working state, and displayed. Opening and closing state suitable for remote control of industrial, medical, home appliances and other equipment.Keywords:infrared remote control, MCU, information, short distance control, equipment目录第1章绪论 (1)1.1选题的目的意义 (1)1.2红外遥控简介 (1)1.3红外遥控研究现状和成果 (2)第2章总体方案设计 (5)2.1设计方案 (5)2.2系统设计思路 (7)第3章硬件电路设计 (8)3.1元器件选择 (8)3.1.1主控芯片AT89C51单片机的简介 (8)3.1.2红外一体化接收头HS0038简介 (11)3.2发射电路部分 (12)3.2.1按键控制电路 (12)3.2.2红外发射电路 (12)3.3接收电路部分 (13)3.3.1电源电路 (13)3.3.2红外接收电路 (14)3.3.3数码管显示电路 (14)3.3.4继电器控制电路 (15)第4章控制软件设计 (17)4.1红外编码原理 (17)4.2遥控发射主程序流程图 (18)4.3遥控接收主程序流程图 (19)第5章系统调试 (21)5.1硬件调试 (21)5.2软件调试 (21)5.3软、硬件整体调试 (22)总结 (23)致谢 (24)参考文献 (25)附录 (26)附录A：电路原理图及PCB图 (26)附录B：程序 (29)第1章绪论1.1选题的目的意义随着科技的发展，人们生活的节奏也越来越快，随之人们对方便，快捷的要求也随之不断增高。
课程设计无线多路遥控发射、接收系统设计
无线多路遥控发射、接收系统设计学习要求把握无线多路遥控发射、接收系统的设计与调试方式本无线多路遥控发射、接收系统将操纵信号调制到高频信号上，通过空间传播，实现对远处受控设备操纵的操纵系统，可对８个受控对象的８种工作状态进行操纵。
适用于对工业、医疗、家用电器等设备的工作状态的无线遥控。
一、系统组成框图无线多路遥控系统的组成框图如图2.30所示，各部份的功能如下。
图2.30 无线多路遥控系统●键盘产生发射端8路、8状态的操纵信号。
●编码器对操纵信号进行编码。
●显示器标明受控对象及其受控状态类别。
●发射机将编码信号调制到高频信号上并将高频信号进行功率放大，使天线上取得知足要求的发射功率。
●接收机将接收到的信号放大并从中解调出编码信号。
●译码器将编码信号译成操纵信号。
●操纵器对受控对象实施操纵。
二、要紧技术指标●遥控路数8路，即被控对象为8个。
●状态操纵数8种，即可对每一个设备进行8种工作状态操纵●工作频率IOMHz。
●发射功率不大于100mW。
·●遥控距离不小于5m。
●功能要求发射端用数字显示所控的路数和状态类别，接收端用数码管作为被控对象，使其显示受控对象及其工作状态。
．三、电路及其程序设计由图2.30可知，无线多路遥控系统由发射和接收两部份组成，发射部份完成遥控指令的发射，接收部份完成遥控指令的实施。
设计时可将其分开设计。
1．键盘及其接口电路设计本课题要求对8路受控对象进行8种工作状态的操纵，即工作状态总数为8 8种。
由于课题要求每次只操纵某一路的一种工作状态，那么可从时刻上将路操纵与状态操纵分开，即先实施路操纵，再实施工作状态操纵，可依照按键前后的顺序用软件区分路操纵和状态操纵，因此，8路受控对象和8种工作状态可用．8个键来表示，加上必要的复位键,共需9个按键。
为对系统的功能扩展留有余地，选用4 4的触压式单片键盘。
与键盘组成的接口电路。
键盘的状态信号送到89C51的P l口，其中4根列线与Plo~Pi3相连，4根行线与P14-~P17相连。
(整理)红外多路遥控设备的设计
第一章绪论1.1引言随着社会的发展和技术的进步，单片机越来越广泛的应用在我们日常生活中的微控制器中。
特别是在远程应用中，发挥了巨大作用。
许多单片机应用中，通常是通过非电的信号（例如，光信号，电磁信号，超声波信号等）发送控制信息和数据信息，以实现远程控制和检测功能。
在上述的各种信号，红外光信号是现在最为广泛作用的信号。
红外通信应用已成为现代通信技术的一个重要组成部分，它在日常生活中越来越多地出现。
尤其是电视，DVD和空调，以及其他短距离遥控设备上的应用已经成熟。
因为红外线是不可见的，具有很强的隐蔽性和保密性，这使得它的安全性，警戒区域也发挥了巨大的作用。
红外遥控距离一般为几米到几十米，它不会通过障碍物，可以通过无线电遥控控制对象。
基于这个特点，红外遥控家电在家电领域的具有先天的优势。
这是很容易实现的红外通信，成本低，易于使用和很强的抗干扰功能，它已经在小型移动设备被广泛使用。
如果没有红外通信系统，每个连接的两个设备需要一条线，如果你想22种设备实现相互的连接，红外通信系统可以很简单很方便的完成这个令人头疼的问题。
1.2红外通信系统原理红外线，波长为0.70μm〜1mm的范围内，以300μm〜1mm的区域也被称为亚毫米波。
大气红外辐射传输的影响主要是吸收和散射。
使用红外线通信模式来传输信号的方式，称为红外线通信。
红外通信是利用950nm近红外波段的红外线作为传输信息的媒体，即通信信道。
发送端的基带信号调制成一系列的二进制脉冲串信号，通过红外发射管的红外线信号。
接收的接收到的光脉冲转换成电信号，然后被放大，滤波后，解调电路进行解调，由脉冲宽度调制的脉冲宽度调制信号（PWM）和通过脉冲串之间的时间间隔来实现减少了常用的二进制实现信号调制的脉冲调制（PPM）这两种方法。
总的来说，红外通信的本质是二进制数字信号调制和解调，利用红外线传输信道;红外通讯接口是一个通道的红外调制解调器。
1.3红外通信系统的特点红外通信技术，成本低，跨平台，点对点高速数据连接，尤其是嵌入式系统。
多通道数字遥控接收器设计
目录第一章绪论11.1 无线遥控技术现状11.2 课题研究的意义2第二章设计方案 22.1 无线电发射接收系统总体设计方案22.2 无线电发射接收系统设计思路32.3 无线遥控发射接收系统原理32.4 数字信号传输发射系统元件的选择42.4.1 无线电发射系统编码器的选择42.4.2 无线发射机的选择62.5 数字信号传输接收系统元件的选择72.5.1 无线接收机的选择82.5.2 无线接收系统解码器的选择82.6 数模转换器件的选择11第三章系统硬件设计143.1 数字信号发射接收系统硬件设计方案143.2.1 键盘143.2.2 编码部分电路153.2.3 解码部分电路153.2.4 LED显示部分电路163.2.5 数摸转换部分电路173.2 开发板调试部分电路设计183.3 电源电路设计19第四章系统调试224.1 系统调试的总体思路224.2 系统的局部调试224.2.1 键盘和74LS148编码电路调试224.2.2 编码芯片PT2262和解码芯片PT2272电路调试234.2.3 显示电路调试244.2.4 数模转换模块电路调试254.3 系统的总体调试26第五章结论275.1 提高可靠性275.2 提高抗干扰性275.3 总结28致谢29参考文献30附录31第一章绪论1.1 无线遥控技术现状无线遥控，即是在控制端把控制指令以某种编码方式形成易于传输的信号，通过无线传输，在受控端经解码等处理形成相应的控制操作。
无线控制方式多种多样，可以根据不同的应用需要采用适宜的方式。
各种遥控方式的不同，主要在于信息的编码处理方式和信息的传输方式。
所传信息的形式以及信息量的大小决定采用何种信息编码和处理方式，而信息传送的距离决定采用何种传输方式。
在编码方式上，目前在简单信息的遥控中常采用的是PCM方式和DTMF方式。
这两种方式均具有实现简单、可靠性高的优点。
对于复杂以及大量信息的遥控，可以采用相应的信号处理方式，经过适当的信源信道编码以及数字调制等处理来生成易于传输的信号。
多路遥控器设计
目录摘要 1英文摘要 1引言 21 设计要求 32 元器件的选择 32.1单片机的选择 32.2 共阳数码管 43 系统硬件设计 53.1硬件组成及工作原理 5 3.2单片机最小系统 53.3 红外遥控发射电路 6 3.4 红外遥控接受电路 6 3.5 显示电路 73.6 矩阵式键盘电路 73.7 电源电路 84 系统软件设计 94.1 设计与分析 94.2 软件设计流程图 95 系统调试 115.1 调试的过程和结果 11结论和谢辞 12参考文献 13附件1．元器件清单 14附件2．程序清单 15附件3．电路图 27附件4. PCB图 28附件5. 实物图 29基于51单片机的多路电器遥控器的设计信息工程学院应用电子技术黄灵燕摘要: 本文介绍的是用单片机制作的15路电器遥控器，可以分别控制15个电器的电源开关，并且可对一路电灯进行亮度的遥控。
该遥控器采取脉冲个数编码，4×8键盘开关，可扩充到对32个电器的控制。
通过控制按键来控制相应的15电路，红外遥控器其体积小、功耗低、功能强、成本低的特点! 采用红外遥控器做控制器的单片机系统，不仅价格低廉，而且电路简单、实用，操作方便，性能稳定，易于推广。
关键词：电器遥控器红外接收器红外发射器Design of multi-appliance remote control Based on 51Microcontroller(Major of Applied Electronic Technology,Information and Engineering college, JinHua College of Vocation And Technology, Huang Lingyan)Abstract ：This article has analyzed and describes the use of the Microcontroller 15 way electric remote control.Can separately control the electrical power switch 15. And the brightness can be remote-controlled lights the way. The number of coded remote control to take pulse. 4 × 8 keyboard switch. Can be expanded to control electrical appliances on the 32. Through the control buttons to control the corresponding circuit 15. The Infrared have small size,low power consunption function , low cost. Using the infrared do controller, inexpensive SCM system, and simple, practical, easy operation, stable performance, easy extension.Key words: Electric Remote Control Infrared receiver infrared transmit引言随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，使遥控技术有了日新月异的发展，遥控装置的中心控制部件已从早期的分立元件、集成电路逐步发展到现在的单片微型计算机，智能化程度大大提高。
三通道遥控器设计解读
三通道遥控器设计摘要：遥控器在日常生活中扮演着很重要的角色，给人们进行远距离设备操纵带来了极大的方便，对遥控器的设计具有很大的实用价值，此处三通道遥控器的设计，旨在设计一个由三通道频率控制三种功能，利用红外线传送控制信息的简易无线遥控器。
关键词：遥控发射；遥控接收；555定时器1. 遥控器发射装置一个遥控器发射系统一般由以下三个环节构成：图 1.1 发射系统组成框图 1.1 命令输入命令输入可由键盘、按钮、等一些传感器来实现，在本装置中，单独按下图1.2中的按键开关J1、J2、J3稍长时间，接通电路，电路中便生成相应的脉冲信号，由此产生命令。
1.2 命令生成在多功能的遥控器中，命令生成包含有编码、串并转换过程，因为本装置为三通道遥控器，宜用更简单的电路来生成命令，即用一个555定时器产生三种不同频率的脉冲信号，再与另一个555定时器产生的载波信号进行调制，便得到了待发送的命令信号。
555定时器组成的振荡器有三个优点，其一是振荡频率调节范围宽，不易停振；其二是输出功率较大，可以直接驱动红外发射管；其三是电源电压范围宽，可以在5～15Ｖ范围内工作。
由555定时器构成的产生三种不同频率脉冲信号的电路如图 1.2所示。
图 1.2 命令生成电路图中555定时器LM555CM的4脚为复位端，当该脚输入为0电平时，3脚输出高电平，所以正常工作下4脚应常接高电平。
7脚为放电端，与内部一三极管的集电极相连。
5脚为控制电压端，其电压是VCC的2/3倍。
6脚与2脚相连，共同作为阀值电压输入端，该两端的电压值通过与1/3VCC和2/3VCC相比较，经过内部比较器和触发器的作用，生成相应的输出波形，这两端的电压值是由电容C1的电压决定的。
按下某个开关如J3，电源VCC通过R3、R4向电容C1充电，当C1充电至1/3VCC之前，定时器3脚输出高电平，当电容C1电压在1/3VCC和2/3VCC之间时，3脚保持原输出高电平不变，当电容C1充电至2/3VCC以上时，3脚转为输出低电平，这时与7脚相连的内部三极管导通，电容C1通过R4和该三极管放电，当电容C1电压下降至1/3VCC时，3脚又转为输出高电平，电容C1又开始充电，如此循环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录摘要 (1)英文摘要 (1)引言 (2)1 设计要求 (3)2 元器件的选择 (3)2.1单片机的选择 (3)2.2 共阳数码管 (4)3 系统硬件设计 (5)3.1硬件组成及工作原理 (5)3.2单片机最小系统 (5)3.3 红外遥控发射电路 (6)3.4 红外遥控接受电路 (6)3.5 显示电路 (7)3.6 矩阵式键盘电路 (7)3.7 电源电路 (8)4 系统软件设计 (9)4.1 设计与分析 (9)4.2 软件设计流程图 (9)5 系统调试 (11)5.1 调试的过程和结果 (11)结论和谢辞 (12)参考文献 (13)附件1．元器件清单 (14)附件2．程序清单 (15)附件3．电路图 (27)附件4. PCB图 (28)附件5. 实物图 (29)基于51单片机的多路电器遥控器的设计信息工程学院应用电子技术黄灵燕摘要:本文介绍的是用单片机制作的15路电器遥控器，可以分别控制15个电器的电源开关，并且可对一路电灯进行亮度的遥控。
该遥控器采取脉冲个数编码，4×8键盘开关，可扩充到对32个电器的控制。
通过控制按键来控制相应的15电路，红外遥控器其体积小、功耗低、功能强、成本低的特点!采用红外遥控器做控制器的单片机系统，不仅价格低廉，而且电路简单、实用，操作方便，性能稳定，易于推广。
关键词：电器遥控器红外接收器红外发射器Design of multi-appliance remote control Basedon 51 Microcontroller(Major of Applied Electronic Technology,Information and Engineering college, JinHua College of Vocation And Technology, Huang Lingyan)Abstract：This article has analyzed and describes the use of the Microcontroller 15 way electric remote control.Can separately control the electrical power switch 15. And the brightness can be remote-controlled lights the way. The number of coded remote control to take pulse. 4 × 8 keyboard switch. Can be expanded to control electrical appliances on the 32. Through the control buttons to control the corresponding circuit 15. The Infrared have small size,low power consunption function , low ing the infrared do controller, inexpensive SCM system, and simple, practical, easy operation, stable performance, easy extension.Key words:Electric Remote Control Infrared receiver infrared transmit引言随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，使遥控技术有了日新月异的发展，遥控装置的中心控制部件已从早期的分立元件、集成电路逐步发展到现在的单片微型计算机，智能化程度大大提高。
近年来，遥控技术在工业生产、家用电器、安全保卫以及人们的日常生活中使用越来越广泛。
而红外遥控技术近年来得到了迅猛发展，尤其在家电领域如彩电、DVD、空调等，也在其它电子领域得到广泛应用。
随着人们生活水平的提高，电器在家庭中已经十分普及，人们对产品的追求是使用更方便、更具智能化，红外遥控技术正是一个重点的发展方向。
通过基于51单片机的多路电器遥控器的硬件和软件设计有利于巩固和提高学生对小型电子产品设计的能力，培养思考问题及解决问题的能力，提高创新能力和动手操作能力有帮助课题主要是围绕无线遥控密码锁控制系统的相关的理论和实进行研究。
主要包括以下的内容：无线遥控模块发送与接受以及单片机系统设计的应用。
1 设计要求在这个设计中，遥控器控制15个电器的开关，并且可对一路电灯进行亮暗的控制。
采取的是红外控制技术，红外技术通过光信号传递数据，因而不受电磁干扰，通讯的可靠性高。
数码管的数据输出显示数字为0—7，7代表最亮，0代表最暗，15个电器的电源输出接口用的是继电器。
当某个操作按键按下时，单片机先读出键值，然后根据键值设定遥控码的脉冲个数，再调制成40KHz的方波由红外线发射管发射出去。
当红外线接收器输出脉冲帧数据时，第一码的低电平将启动中断程序，实时接收数据帧。
2 元器件的选择2.1单片机的选择选择的是单片机为AT89C51，下面是单片机的管脚说明图：图2-1 AT89C51引脚图VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
RST：复位输入。
当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。
在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡器的输出。
2.2 共阳数码管共阳数码管不用驱动，更好的实现显示功能。
数码管按段数分为七段和八段数码管，管不八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按能显示多少个“8”可分为1位、2位、4位等等数码管；按发光二极管单元连接方式分为共阳和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。
共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。
当某一字段的阴极为高电平时，相应字段就不亮。
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。
3 系统硬件设计遥控器由发射电路和接收电路两部分组成。
3.1硬件组成及工作原理图3-1 控制电路功能图电器遥控器的组成框图如图3-1所示，它是以单片机作为核心控制器，主要由显示电路、电源电路、红外发射电路、红外接受电路、复位电路和按键电路等组成。
按键电路是矩阵式键盘适用与按键数量较多的场合，它由行线和列线组成，按键位于行、列的交叉点上。
一个4×4的行、列结构可以构成一个有16个按键的键盘。
矩阵键盘与独立式按键键盘相比，要节省很多I/O口。
红外遥控发射电路：第9脚为单片机的复位脚，采用简单的RC上电复位电路，15脚为红外线遥控器的输出口，用于输出40KHz载波编码。
红外遥控接收电路：接收器的数码管的二进制数据输出显示数字为0—7，7代表最亮，0代表最暗，15个电器的电源输出接口用的是继电器。
3.2单片机最小系统AT89C51的上电复位电路，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到地即可。
对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至10µF。
上电复位的工作过程是在加电时，复位电个电器的电源输出接口用的是继电器。
图3-4 红外遥控接收器电路图3.5 显示电路用单个共阴数码管显示的，数码管的二进制数据输出显示数字为0—7，7代表最亮，0代表最暗。
图3-5显示电路图3.6 矩阵式键盘电路J3HW_RXAT89C51U3电源电路的工作过程是：变压、整流、滤波、稳压。
变压是把220V的电压变成12V 的电压。
为了克服半波整流的缺点，采用的是桥式整流电路，将交流变成脉动直流电。
为了获得平滑的直流电源，整流电路后面加了滤波电路，滤掉交流成分。
7805稳压器中设有比较完善的保护电路，主要用来保护调整管，它具有过流、过压和过热保护功能。
7805将电压整流成5V的电源电压。
电源电压如图3-7所示。
图3-7电源电路图4 系统软件设计4.1 设计与分析采用的是AT89C51的单片机，系统的软件工作过程如下：1）上电时，显示器上显示的是“0”，代表最暗，其他按钮是处于关闭状态。
2）当某个操作按键按下时，单片机先读出键值，然后根据键值设定遥控码的脉冲个数，再调制成40KHz的方波由红外线发射管发射出去。
3）当红外线接收器输出脉冲帧数据时，第一码的低电平将启动中断程序，实时接收数据帧，在数据帧接收时，将对第一位（起始位）码的码宽进行验证。
若第一位低电平码的脉宽小于2ms，将作为错误码处理，当间隔位的高电平脉宽大于3ms时，结束接收，然后根据累加器A中的脉冲个数，执行相应输出的操作。
4.2 软件设计流程图软件设计流程图主要分为遥控发射电路和遥控接收两个流程图，图4-1遥控发射信号流程图和图4-2遥控接收信号流程图。
