51单片机 数码管显示
51单片机流水灯与数码管显示实验设计
#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbit dula=P2^6;sbit wela=P2^7;sbit key1=P3^4; //这个key没用到，具体功能可以完善函数uint temp,shu=432;uchar aa,bb,cc,bai,shi,ge,flag,flag1,t0,t1,count;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x76,0x38,0x3f,0};void init();void display(uchar aa,uchar bb,uchar cc,uchar bai,uchar shi,uchar ge); void delayms(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){init();while(1){if(flag!=1)//减数还未到指定值{temp=_crol_(temp,1);//流水灯P1=temp;//赋值给P1口delayms(10);//流水延时10msdisplay(7,6,5,bai,shi,ge);}// if(t0%4==0) t0这个变量是T0溢出时间的倍数值，每次到指定的倍数值都会被清零，所以这个判断语句错误// if(t0==60) t0每次到10都会被清零，所以这个判断语句错误else if(count!=100) //没有到指定的时间3s，但这里设置的是5s，因为led闪烁的时间是50ms，这样闪烁的次数就多一点，便于看清效果{temp=0xff;P1=temp;delayms(50);//闪烁延时temp=0x00;P1=temp;}else{display(16,14,17,17,18,19);temp=0xff;//关闭ledP1=temp;//这里我们可以看出在位带操作的时候P1是已定义变量，不需要中间变量过度}}}void init(){TMOD=0x11;TH0=(65535-5000)/256;TL0=(65535-5000)%256;TH1=(65535-5000)/256;TL1=(65535-5000)%256;EA=1;ET0=1;ET1=1;TR0=1;temp=0xfe;P1=temp;}void timer0()interrupt 1{TH0=(65535-5000)/256;TL0=(65535-5000)%256;t0++;if(t0==10)t0=0;//闪烁间隔时间10*50msif(flag==1){count++;//计数3sif(count==100){EA=0;//关闭总中断，也可以写TR0=0，因为在数码管停止减数的时候已经关闭了TR1}}}void timer1()interrupt 3{TH1=(65535-5000)/256;TL1=(65535-5000)%256;t1++;if(t1==2){t1=0;shu--;bai=shu/100;shi=shu%100/10;ge=shu%10;if(shu==398){TR1=0;//关闭定时器1，数码管显示的内容不变TR0=0;//这里也可以不关闭TR0直接清零TH0=(65535-5000)/256;TL0=(65535-5000)%256;TR0=1;//这里的定时器0计数值的清零初始是为了3s的算时（函数里设置了5s）flag=1;}}void display(uchar aa,uchar bb,uchar cc,uchar bai,uchar shi,uchar ge) {dula=1;P0=table[aa];dula=0;wela=1;P0=0xfe;wela=0;delayms(1);dula=1;P0=table[bb];dula=0;wela=1;P0=0xfd;wela=0;delayms(1);dula=1;P0=table[cc];dula=0;wela=1;P0=0xfb;wela=0;delayms(1);dula=1;P0=table[bai];dula=0;wela=1;P0=0xf7;wela=0;delayms(1);dula=1;P0=table[shi];dula=0;wela=1;P0=0xef;wela=0;delayms(1);dula=1;P0=table[ge];dula=0;wela=1;P0=0xdf;wela=0;delayms(1);}（注：可编辑下载，若有不当之处，请指正，谢谢!）。
51单片机应用：8只数码管同时显示多个不同字符
51单片机应用：8只数码管同时显示多个不同字符设计要求单片机控制8只数码管，同时显示8个字符。
例如，从左至右显示“”，接着显示“”，在接着显示“”，……“”，“”，分析及方案设计：本题可以采用扩展I/O口或直接用单片机自身的I/O口的方法实现。
为节省硬件设施并使电路连线尽量简单，采用直接使用单片机自身I/O口的方式，8个数码管同时显示数字则需采用动态显示方法，初步设定以P0口给出数码管显示字段，P1口选中某一时刻动态点亮的数码管。
软件设计可以有以下几种方案：a)将全部显示状态列出，放在主程序中不断循环b)将显示状态放入8个数组中，每个状态循环一次后主程序重新开始循环c)只设置两个数组，其中一个取值不变，为正序的从1到8的共阳极数码管段码，另一个数组中的数值不断被修改，即每次显示状态改变的时候都相应改变一次，如从的段码改为的段码。
从上述方案可以看出，若设置太多的数组或列出所有显示状态，程序虽然清晰易懂但占用程序存储空间明显较大，且用delay()函数延时的话会不断占用CPU；用两个数组和两个定时器虽然算法略复杂，但程序可以达到最简化。
详细的方案说明：1)采用数码管动态显示方法。
2)8个数码管由P3控制位选，即决定某一时刻哪一个数码管亮，由P0发出的总线控制显示的段码。
3)定时器T0和T1同时工作，定时时间均为0."5毫秒，采用方式1定时，每次溢出后由软件重装初值。
4)设置中间变量temp，用于不断左移并给P3赋值；数组display[]为code 即取之不变的数组，数组show[]中的取值变化。
5)每次T0计数溢出时，temp左移一次，相应的P3左移一次，数码管由第i 个点亮变为第i+1个点亮，与此同时赋给P0口的值由show[i]变为show[i+1]，达到动态显示的效果。
6)定时器T1也是每0."5毫秒计数溢出一次，但只有到1秒时才执行定时器1中断中修改数组show[]取值的程序，用变量t记录T1溢出的次数，达到200次时数组show[]中的内容开始进行修改并且t清零。

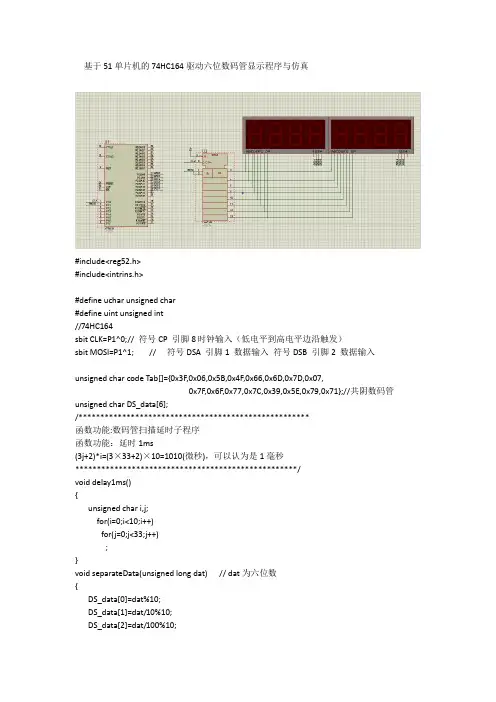

基于51单片机的74HC164驱动六位数码管显示程序与仿真
P2=0xff; //数码"灭"
}
}
main()
{
separateData(123456);
