原力雕刻机控制软件(Ncstudio)参数调整及原力雕刻机常用材料加工参数表

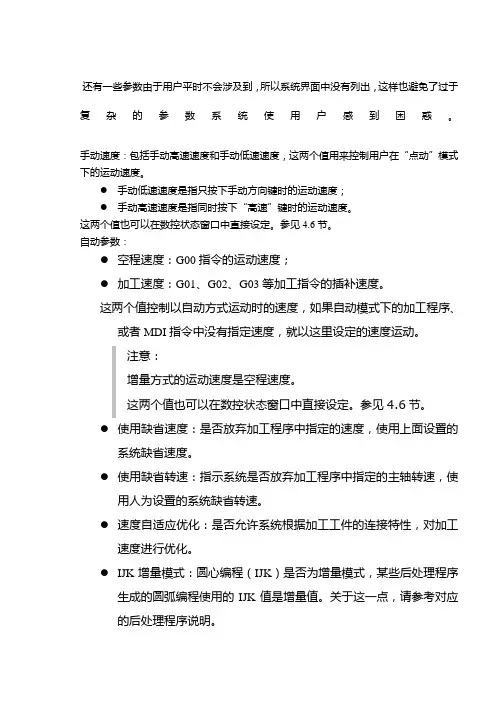

雕刻机参数设置说明
还有一些参数由于用户平时不会涉及到，所以系统界面中没有列出，这样也避免了过于复杂的参数系统使用户感到困惑。
手动速度：包括手动高速速度和手动低速速度，这两个值用来控制用户在“点动”模式下的运动速度。
●手动低速速度是指只按下手动方向键时的运动速度；●手动高速速度是指同时按下“高速”键时的运动速度。
这两个值也可以在数控状态窗口中直接设定。
参见4.6节。
自动参数：●空程速度：G00指令的运动速度；●加工速度：G01、G02、G03等加工指令的插补速度。
这两个值控制以自动方式运动时的速度，如果自动模式下的加工程序、或者MDI指令中没有指定速度，就以这里设定的速度运动。
注意：增量方式的运动速度是空程速度。
这两个值也可以在数控状态窗口中直接设定。
参见4.6节。
●使用缺省速度：是否放弃加工程序中指定的速度，使用上面设置的系统缺省速度。
●使用缺省转速：指示系统是否放弃加工程序中指定的主轴转速，使用人为设置的系统缺省转速。
●速度自适应优化：是否允许系统根据加工工件的连接特性，对加工速度进行优化。
●IJK增量模式：圆心编程（IJK）是否为增量模式，某些后处理程序生成的圆弧编程使用的IJK值是增量值。
关于这一点，请参考对应的后处理程序说明。
●使用Ｚ向下刀速度：是否在Ｚ向垂直向下运动时，采用特定的速度落刀速度。
●优化Ｚ向提刀速度：是否在Ｚ向垂直向上运动时，采用G00速度提刀。
点)。
●空程（G00）指令使用固定进给倍率100%：这个参数是一个选项。
指示系统在执行空程指令时，是否忽略进给被率的影响。
这样当改变倍率时，不影响空程移动的速度。
●暂停或者结束时，自动停止主轴（需要重新启动）：设定当一个加工程序中途暂停或加工结束后，是否自动停止主轴转动。
●X轴镜像：设定X轴进行镜像。
●Y轴镜像：设定Y轴进行镜像。
换刀位参数：●使用换刀位：如果希望在加工完成后自动回到某个位置，请选择该选项。
其他换刀位参数只有在使用换刀位有效时，才起作用。

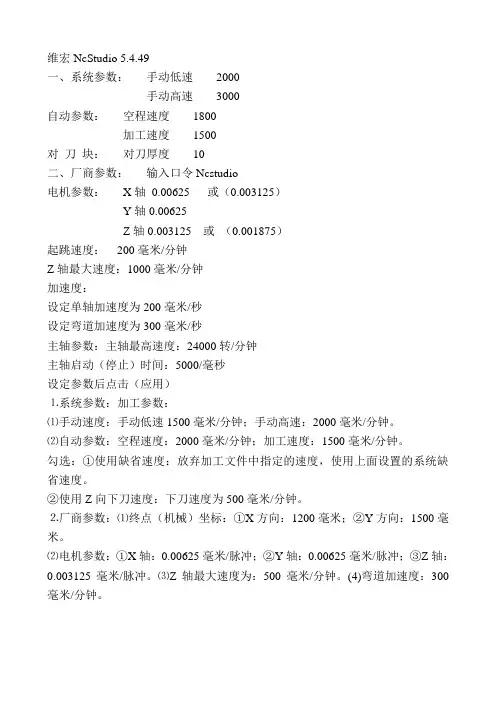

维宏NcStudio
维宏NcStudio 5.4.49
一、系统参数：手动低速2000
手动高速3000
自动参数：空程速度1800
加工速度1500
对刀块：对刀厚度10
二、厂商参数：输入口令Ncstudio
电机参数：X轴0.00625 或（0.003125）
Y轴0.00625
Z轴0.003125 或（0.001875）
起跳速度：200毫米/分钟
Z轴最大速度：1000毫米/分钟
加速度：
设定单轴加速度为200毫米/秒
设定弯道加速度为300毫米/秒
主轴参数：主轴最高速度：24000转/分钟
主轴启动（停止）时间：5000/毫秒
设定参数后点击（应用）
⒈系统参数：加工参数：
⑴手动速度：手动低速1500毫米/分钟；手动高速：2000毫米/分钟。
⑵自动参数：空程速度：2000毫米/分钟；加工速度：1500毫米/分钟。
勾选：①使用缺省速度：放弃加工文件中指定的速度，使用上面设置的系统缺省速度。
②使用Z向下刀速度：下刀速度为500毫米/分钟。
⒉厂商参数：⑴终点（机械）坐标：①X方向：1200毫米；②Y方向：1500毫米。
⑵电机参数：①X轴：0.00625毫米/脉冲；②Y轴：0.00625毫米/脉冲；③Z轴：
0.003125毫米/脉冲。
⑶Z轴最大速度为：500毫米/分钟。
(4)弯道加速度：300毫米/分钟。
雕刻机参数设置说明
另有一些参数由于用户通常不会波及到，所以系统界里中不列出，那样也预防了过于搀纯的参数系统使用户感触狐疑.之阳早格格创做脚动速度：包罗脚动下速速度战脚动矮速速度，那二个值用去统制用户正在“面动”模式下的疏通速度.●脚动矮速速度是指只按下脚动目标键时的疏通速度；●脚动下速速度是指共时按下“下速”键时的疏通速度.那二个值也不妨正在数控状态窗心中间接设定.拜睹4.6节.自动参数：●空程速度：G00 指令的疏通速度；●加工速度：G01、G02、G03等加工指令的插补速度.那二个值统制以自动办法疏通时的速度，如果自动模式下的加工步调、大概者MDI指令中不指定速度，便以那里设定的速度疏通.注意：删量办法的疏通速度是空程速度.那二个值也不妨正在数控状态窗心中间接设定.拜睹4.6节.●使用缺省速度：是可搁弃加工步调中指定的速度，使用上头树坐的系统缺省速度.●使用缺省转速：指示系统是可搁弃加工步调中指定的主轴转速，使用人为树坐的系统缺省转速.●速度自符合劣化：是可允许系统根据加工工件的对接个性，对付加工速度举止劣化.●IJK删量模式：圆心编程（IJK）是可为删量模式，某些后处理步调死成的圆弧编程使用的IJK值是删量值.关于那一面，请参照对付应的后处理步调证明.●使用Ｚ背下刀速度：是可正在Ｚ背笔曲背下疏通时，采与特定的速度降刀速度.●劣化Ｚ背提刀速度：是可正在Ｚ背笔曲进与疏通时，采与G00速度提刀.面).●空程（G00）指令使用牢固进给倍率100%：那个参数是一个选项.指示系统正在真止空程指令时，是可忽略进给被率的效率.那样当改变倍率时，不效率空程移动的速度.●久停大概者中断时，自动停止主轴（需要沉新开用）：设定当一个加工步调中途久停大概加工中断后，是可自动停止主轴转化.●X轴镜像：设定X轴举止镜像.●Y轴镜像：设定Y轴举止镜像.换刀位参数：●使用换刀位：如果期视正在加工完成后自动回到某个位子，请采用该选项.其余换刀位参数惟有正在使用换刀位灵验时，才起效率.●换刀位板滞坐标X、Y、Z：树坐换刀位的板滞坐标（注意：不是工件坐标！）.退刀面参数：退刀面：真止回工件本面、断面继承动做时，刀的上抬下度(相对付工件本面).文献输进参数：●二维PLT加工深度：设定载进PLT文献加工时的刀具深度.●抬刀下度：设定PLT文献加工时的抬起刀具的下度.●PLT单位每毫米：设定PLT单位值.●Z轴反背：设定是可开用Z轴反背功能.本系统默认为Z轴进与为正.转化轴参数：●Y轴是转化轴：如果Y轴是转化轴，采用该选项.其余转化轴参数惟有正在转化轴灵验时，才不妨树坐：●转化轴使用角度单位（度）：如果回转体加工步调文献中转化轴以角度为单位，采用该项.●转化轴使用少度单位（毫米）：如果回转体加工步调文献中转化轴以加工表面的少度为计量单位，采用该项.那时需要输进工件的回转半径.厂商参数用户普遍情况下交战不到“厂商参数”，所以不妨跳过本节.对付于不授权的一般用户，系统正在加进“厂商参数”之前也大概提示输出心令.那不过为了预防用户奇我建改了那些要害参数，而引导系统出现障碍.处事台路程空间：指处事台灵验加工范畴，那里使用的是板滞坐标，注意，普遍Z轴的板滞整面正在上头，所以，Z轴的灵验路程范畴普遍是小于整的.根据板滞限位开关的位子，决定本质的路程，对付呵护机床利害常有助闲的.正在合理天树坐了处事台路程空间后，如果机床疏通超出此范畴，则系统提示硬限位报警，那时间起效率的不是真正在的限位开关，而硬件根据目前板滞坐标战处事台路程空间相比较得出的截止，而不会制成果为碰打限位开关大概者硬限位大概戴去的益坏.注意：该值正在出厂时已经树坐佳，请勿专断建改！如果要建改，请留神丈量.对付刀块参数：●对付刀块薄度：请准确丈量对付刀块薄度挖进此处.注意：该值正在出厂普遍也已经树坐佳，请勿专断建改.●牢固对付刀块的板滞坐标：正在使用牢固对付刀块处事办法时，需要指定确定对付刀块的板滞坐标，请准确挖进此值，包管对付刀乐成.电机参数：●脉冲当量：是指疏通统制卡不妨处理的最小位移量，正在步进系统中，它普遍对付应着一个步进脉冲，再根据传动关系，把步进脉冲的角位移量转移为曲线量.●起跳速度：该参数对付应步进电机的起跳频次.加速度：系统使用二个加速度参数去决定疏通的加速本领：●单轴加速度：用以形貌单个进给轴的加减速本领；●直讲加速度：用以形貌多个进给轴联动时的加减速本领；告诫：该参数普遍正在出厂时已经安排佳.不妥当天树坐此参数会引起加工缺面，以至引导机床益坏.主轴参数那组参数用于统制主轴的止为.简曲的指标有二个：主轴最下转速战主轴开用（停止）时间.●主轴最下转速●当系统使用连绝转速统制办法时，最大的模拟输出量对付应的主轴转速.●主轴开用（停止）时间●正在步调开初战停止时，如果使用主轴自动开停功能，由于主轴开停需要一定的时间，需要加进一定的延时，此参数用于设定延常常间.脚摇脉冲爆收器新版本的Ncstudio收援脚摇脉冲爆收器.如果准备使用此项功能，请透彻树坐本组参数.本组参数有二个：收援脚摇脉冲爆收器战庄重脚摇脉冲爆收器记数.●收援脚摇脉冲爆收器：当准备使用脚摇脉冲爆收器，必须使该选项灵验.此时疏通统制卡的输进输出依照脚摇脉冲爆收器办法定义.●庄重脚摇脉冲爆收器记数：正在那种情况下，机床疏通的距离庄重对付应脚轮计数，然而是，正在脚轮转化太快的情况下，纵然脚轮停止，机床大概仍旧疏通较万古间.不使用本参数时，系统对付脚轮的转化有较快的响当令间，然而是，当转化太快时，大概制成机床疏通的距离与脚轮转化的距离不符.1.1步调编写窗心编写窗心的上端是被编写步调文献的文献名.底下是一个尺度的Windows风格编写窗心.该窗心的编写本领比Windows摆设的“附件”步调“记事本”的编写本领要大的多，从表里上道，该编写窗心不妨编写超出1000兆（也便是1凶，1G）字节大小的加工步调，进而谦脚了编写任性搀纯加工步调的央供.1.2输进输出状态(I/O状态)窗心输进输出(I/O)状态窗心隐现系统I/O的目前映像，那对付系统监视战障碍诊疗非常有助闲.注意：该窗心隐现的真质依据分歧的板卡树坐战分歧的用户需要有所分歧，那里给出的真质仅供参照.2Ncstudio™菜单系统2.1“文献”菜单正在“文献”菜单中包罗用于对付文献举止收配的下令选项.该下推菜单的前二项用于步调文献的“载进”战“卸出”.那里的载进战卸出功能与自动加工有关，是指步调文献拆载到数控步调阐明缓冲区，以及从其中卸载，载进后该步调隐现正在自动窗心中.中间的七个菜单项用于步调文献的编写.由编写功能挨开的文献隐现正在编写窗心中.请注意与“载进”战“卸出”功能的辨别.挨开并拆载“挨开并拆载”菜单项也可用快速键“CTRL+O”赶快真止.该菜单用于挨开已有的、存于磁盘上的加工步调文献，并将其拆载到系统的数控步调阐明缓冲区，那样系统数控步调阐明引擎便不妨对付缓冲区种的数据逐止阐明，并把爆收的加工指令传播到数控统制卡.那便是加工历程的真止.采用该菜单项弹出“挨开”对付话框，如图所示：用户不妨从中采用要挨开步调文献天圆的磁盘启动器、路径以及文献名.挨开加工步调后，用户不妨正在自动窗心中瞅到该步调.其余，挨开加工步调后，用户能注意到系统主窗心的题目栏爆收变更：已经挨开的加工步调名缀正在步调称呼之后；文献窗心隐现出目前挨开的文献真质；一些本去与自动加工有关的被克制的菜单项被使能，比圆：“收配”菜单的“开初”菜单项，那标明用户不妨举止自动加工收配.正在旧的Ncstudio™版本中，一朝加工步调载进系统，该文献便处于使用状态，那表示着其余步调不克不迭对付该文献举止建改（然而是不妨真止“读”收配），果此，用户若要建改该文献，必须正在Ncstudio™系统中关关该文献.那个节制正在新版本中得到基础矫正.新版本，也便是版本5.0以去的版本，将步调文献拆载到系统的数控步调阐明缓冲区后，以去的考察便鉴于该缓冲区，与本质文献摆脱，进而真止了正在加工步调文献载进系统中后，仍旧不妨对付文献举止建改，而此时的建改与正正在加工的文献无关；如果需要应用那些建改，不妨将步调文献沉新载进系统.从5.4.33版本开初，减少了对付粗雕加工文献（*.eng）的收援.卸载正在加工步调载进系统后，用户不妨采用关关功能，关关目前拆载到系统的数控步调阐明缓冲区的文献.注意：如果目前文献正正在加工，则不克不迭被关关.新建加工步调采用该功能，系统挨开一个编写窗心，供用户编写新建文献之用，正在编写齐历程用户不妨随时死存该文献.挨开并编写该功能挨开已有的、存于磁盘上的加工步调文献，并将其拆载到编写窗心.用户不妨正在编写窗心真止编写功能.编写目前加工步调该功能将目前已经正在数控步调阐明缓冲区中的步调文献载进编写窗心.该菜单项只正在目前已经有步调文献正在数控步调阐明缓冲区中时才灵验.死存该功能将目前正在编写窗心中的步调文献存进估计机.如果目前编写的是新文献，该功能会导进“另存为”对付话框.另存为该功能将目前正在编写窗心中的步调文献，改名存进估计机.真止该功能步调将弹出“另存为”对付话框，用户正在其中指定路径战文献名，采用“死存”按钮，则文献以新的文献名死存；采用“与消”按钮，则与消该死存动做.死存并拆载该功能是“死存”战“挨开并载进”的推拢.最先与死存功能一般，将目前正在编写窗心中的步调文献存进估计机.而后，将死存后的步调文献载进系统的数控步调阐明缓冲区.关关该菜单项关关目前正正在编写的步调文献.迩去拆载的加工步调该菜单项会挨开一个新的子菜单，子菜单隐现迩去曾拆载的加工步调名，用户如要再拆载那些文献不妨间接单打文献名，便不妨赶快拆载那些文献了.迩去编写的加工步调共上一个的菜单项类似.该菜单项会挨开一个新的子菜单，子菜单隐现迩去曾编写的加工步调名，用户如要再编写那些文献不妨间接单打文献名，便不妨赶快编写那些文献了.退出采用此选项，用户不妨关关Ncstudio™数控系统.此时如果用户有正正在编写的步调文献不死存，将弹出对付话框提示是可要死存文献，如需死存则面打“是”，如不需死存则面打“可”，如不要退出则面打“与消”.如果用户正正在自动加工，系统将提示用户先中断目前的加工任务，再退出系统.2.2“编写”菜单“编写”菜单中包罗用于编写窗心的菜单项，该菜单项会随着第二窗心区的目前活动窗心的分歧而分歧.那是果为那些窗心大概会包罗一些特定的编写功能.下图是系统参数窗心、I/O状态窗心战步调编写窗心激活时的编写菜单.此时的菜单项值包罗一些最基础的菜单项.下图是加工轨迹窗心激活时的编写菜单.下图是系统日志窗心激活时的编写菜单.2.3“查看”菜单“查看”菜单中包罗用于对付主窗心内隐现真质举止安排的下令选项.那些菜单项有些会随着主窗心的分歧而分歧.正在所多情况下皆有的菜单项如上图所示.工具栏如果工具栏已挨开，则采用“工具栏” 菜单项将关关工具栏.如果工具栏已关关，则采用“工具栏” 菜单项将挨开工具栏.状态栏如果“状态栏”已挨开，则采用状态栏选项将关关状态栏.如果状态栏已关关，则采用“状态栏” 菜单项将挨开状态栏.齐屏齐屏菜单项用于挨开战回复“齐屏幕隐现模式”.正在“齐屏幕隐现模式”，硬件界里将夸大到所有屏幕，共时菜单战题目栏被隐躲.如图所示：注意：一朝加进齐屏模式，系统菜单无法用鼠标收配.此时只可使用快速键Ctrl+Enter退出齐屏模式.隐现加工步调止号该功能隐现大概隐躲加工步调窗心中的加工步调止号.该菜单项惟有正在加工步调窗心可睹时才灵验.追踪加工步调目前止该功能指示您是可正在加工步调窗心中追踪隐现目前加工止.当选中该功能时，正在自动加工历程中，加工步调窗心会自动上下滑动真质，进而使得目前加工止号末究可睹.关关该功能，加工步调窗心便不会自动上下滑动真质.加工步调疑息采用该下令，硬件将挨开一个“加工步调统计疑息”对付话框.如图所示：该对付话框隐现了正在自动加工历程中加工步调的统计疑息.如加工时间，加工范畴等.该功能共仿真运止功能分离，能赶快准确天相识加工步调的百般疑息.2.4“收配”菜单正在“收配”菜单中真止了对付机床的百般收配.然而是不包罗对付间接输出（M功能）进给倍率战主轴的统制，那些功能安插正在“机床”菜单.单段真止该菜单项使能战克制单步加工模式.一朝“单段真止” 灵验，则加工步调正在每真止一句，便加进久停模式，此时用户须采用“开初” 菜单项真止加工步调的下一句，一朝下一句真止完，系统又将加进久停模式.注意：正在速度自符合劣化模式灵验时，正在单步模式下，系统久停是处正在的刀具位子本去纷歧定透彻天处正在每个语句所指定的目标位子，果为此时系统为加工速度干了劣化.树坐目前面为工件本面采用“设目前面为工件本面” 菜单项，即把目前面天圆的工件坐标设为整，那本质上本去不引导本质的位子移动.树坐目前面工件坐标…该功能使得用户能便当天树坐目前面的工件坐标.通过采用该菜单项，不妨改变目前刀具天圆位子的坐标.采用该菜单项，系统弹出“树坐目前面工件坐标”对付话框，如图所示：正在X、Y、Z轴对付应的编写框中输进的符合的值，那么目前位子的坐标便改变了.注意：那历程中，机床板滞并不真止所有动做.本质上，系统通过建改工件本面的位子达到安排目前面坐目标脚法.回工件本面…工件本面便是工件坐目标本面，是为工件尺寸编程决定的本面，普遍是工件加工的起初面.工件本面可由编程者采用，它与板滞本面的关系由“树坐目前面工件本面”决定.采用“回工件本面…”选项，刀尖从目前位子以Z、X、Y的程序自动回到工件本面.提示：为了正在回工件本面历程中，刀尖能仄安天通过通过的空间，而不会果为逢到工件、夹具等障碍爆收事变，所以，回整路径举止如下劣化：如果末面Z目标坐标大于起面Z目标坐标，则Z轴先单独进给到Z轴末面位子，而后，X，Y轴联动，到达脚法面.如果末面Z目标坐标小于起面Z目标坐标，则X，Y轴先联动到达脚法面X，Y坐标，而后，ｚ轴单独进给到ｚ轴末面坐标.果为末面的Z坐标往往正在工件的加工表面，为了预防刀尖回到工件整面后碰伤工件表面大概刀尖，本质上，Z轴不是回到整，而正在整面上圆的一个偏偏置值.该值由“系统参数窗心”的加工参数中的“退刀面”设定.死存工件本面用户不妨死存一再使用的工件本面动做预设值，共可死存10组坐标数据.当用户第一次设定佳工件本面，以去还念要赶快定位到那个工件本面，那么便不妨使用者那个功能去死存佳那个工件本面坐标值.读与工件本面读与预设的工件本面坐标值，赶快回到读与的预设工件本面.读与工件本面后，使用“回工件本面”下令去回到预设的工件本面.开初那个菜单项包罗二个功能：第一：如果某个加工步调已经载进，而且目前系统状态为“空闲”，那么采用该菜单项，机床将自动天从加工步调第一句开初真止自动加工历程.一朝加工开初，系统加进“自动|运止”状态；如果系统处正在仿真状态，那时以仿真办法真止加工步调.第二：如果系统处正在“自动|久停”状态，那么采用该菜单项系统将从久停处继承真止自动加工历程，加进“自动|运止”状态.如果系统处正在仿真状态，那时以仿真办法真止加工步调.提示：系统有二条道路加进“久停”状态，第一条是系统目前处正在“单步加工”模式；第二条道路是正在加工历程中用户采用了“久停”功能.久停正在自动加工历程中，“久停”功能灵验.采用“久停”菜单项，机床将久停加工而且抬刀，而后加进“自动|久停”状态.此时如要继承真止加工步调只需采用“开初”菜单项.如果系统姑且处正在仿真状态，则采用“久停”菜单项，系统久停仿真而后加进“自动|久停”状态.此时如要继承仿真只需采用“开初”菜单项.停止正在自动加工历程中，即系统处于“自动|运止”状态时，“停止”功能灵验.此时采用该菜单项，机床将停止加工而且抬刀，而后末止所有加工任务，系统加进“自动|空闲”状态.那是正在加工历程中让系统仄常中断加工步调的要领.而底下计划的“复位”功能是正在非惯例情况下使用的非仄常中断加工步调的要领.如果系统姑且处正在仿真状态，则采用“停止”菜单项，系统停止仿真而后加进“自动|空闲”状态，然而是本去不退出仿真状态，脚法是让用户分解仿真截止.如果用户还要再次计划，不妨真止“开初”、“下档开初”、“断面继承”等菜单项继承仿真.加进仿真模式并开初仿真与“开初”菜单项类似，如果某个加工步调已经载进，而且目前系统状态为“空闲”，那么采用该菜单项，机床将自动天从加工步调第一句开初真止下速仿真.仿真功能类似于数控系统中的示教功能，然而劣于示教功能.仿真为用户提供了一个赶快而传神的模拟加工环境.正在仿真办法下运止加工步调，系统不再驱效果床干相映的板滞电气动做，而只是正在追踪隐现窗心上下速隐现刀具加工路径.通过仿真，用户不妨预先相识机床要干的疏通形式，预防体例加工步调时的过得而制成机床的益坏，也不妨相识其余一些附加疑息.一朝仿真历程开初，该菜单项形成“停止仿真并退出仿真模式”，真止此功能，仿真将坐时末止.下档开初该功能真止了步调跳段真止的功能.采用该功能，系统弹出“真止（下档选项）”对付话框，如图所示.用户正在对付话框中设定要从步调的第几句开初真止到步调的第几句中断，而后面打“开初”按钮，机床将按您的央供只真止所有加工步调中的指定步调段.该功能也不妨用于仿真正在止.断面继承那个菜单项的功能本质上是“下档开初” 的一个简化版本，真止该项功能，系统从上次加工中断处开初继承真止.该功能也不妨用于仿真正在止.真止加工指令…真止该菜单项，系统弹出“真止加工指令”对付话框，如图所示：底下分别介绍各项下档功能：矩形铣底：如上图所示，用户输进一些必须的参数后，系统便开初真止央供的铣底功能.圆形铣底：如下图所示，用户输进一些必须的参数后，系统便开初真止央供的铣底功能.铣矩形边框：如下图所示，用户输进一些必须的参数后，系统便开初真止央供的铣矩形边框功能.铣圆形边框：如下图所示，用户输进一些必须的参数后，系统便开初真止央供的铣圆形边框功能.间接指令输进：该功能是为流利掌握G代码要领的用户准备的.用户不妨参照《编程脚册》的G指令介绍使用本功能.正在那里，用户不妨间接真止一些G指令代码.那个功能正在数控系统中称为“脚动数据输进（MDI）办法”.那里允许用户坐即输进G指令，进而使得用户能以最大程度的机动性收配机床.如图所示，用户输进并真止坐即指令的步调为：最先，以尺度G要领输进G指令，尺度G要领请参阅编程脚册.比圆，央供主轴回到工件本面上圆10mm处，其G指令为：G00 X0 Y0 Z10 正在目前坐即指令编写框中输进指令，而后，鼠标单打“真止”按钮，大概者按“Enter”键，机床便会依照指令央供进给到指定位子.一朝一条灵验的坐即指令输进，那条指令便会记录正在坐即指令列表中.如果用户要真止的指令已经正在坐即指令列表中，只需用鼠标左键单打对付应的指令，便会真止.微调该功能只是正在自动加工运止历程中，处于久停状态时灵验.用于不中止加工历程，而真止深度的微弱安排.收配界里类似于脚动窗心：对付刀利用对付刀功能，用户能便当天决定符合的工件本面Z背坐标以及正在换刀后沉新矫正Z背坐标.真止该功能时，从菜单中采用对付刀功能，将弹出一个对付话框，如图所示：对付刀时，最先人为决定加工表面，把加工表面树坐为Z背工件本面.而后真止第一次对付刀.正在屡屡换刀后，真止第二次对付刀.依照图中的提示举止收配即可.回板滞本面板滞本面是机床的一个牢固位子，由板滞开关战电气系局部共决定，是板滞坐标系的整面.关于板滞坐标系参照3.2节.真止“回板滞本面”功能需要机床自己的硬件收援，所以，某些型号的机床不收援该功能.由于板滞本面是所有机床的基准.所以，该功能的要害效率正在于矫正目前面坐标.复位正在所有时间，“复位”菜单项皆灵验.采用了该功能，机床将坐时停止目前加工任务（如果目前正正在加工的话），并从报警状态中（如果目前正处正在“报警”状态的话）回复到“空闲”状态.与停止功能分歧，通过复位功能停止加工，机床的主轴、热却状态本去不改变，也不会真止抬刀动做.注意：如果机床的“紧停”旗号不排除，系统不克不迭从“紧停”状态中回复回去.此时，系统提示：紧停锁不释搁.限位释搁该功能用于系统正在逢到硬限位时，姑且屏蔽限位功能，使用脚动收配时机床回复仄常位子的一个脚法.由于此时限位效率被屏蔽掉，所以收配者使用此项功能时要特天留神.。
雕刻机参数设置2
上海原力数控机电有限公司-----condiny
雕刻机参数设置
N0001 最大转速24000或36000 N0002 默认转速24000或36000 N1002 清零工件坐标需先确认否
轴方向
N1100 X
N1101 Y -1或1
N1102 Z
脉冲当量
N1110 X
N1111 Y 0.005
N1112 Z
N2000 紧急取消回机械原点状态否
N2001 加工前需先回机械原点否
粗定位阶段速度
N2120 X 1000
N2121 Y 1000
N2122 Z 800
N4024 起跳速度200
N4025 手动低速1500
N4026 手动高速4500
N4029 微调速度200
N4031 快速横移速度4500
N4032 默认进给速度4500
N4051 安全高度10
N4055 加加速度1000
N4058 参考最大速度1500
N4059 圆弧运动的最小速度500
N4061 插补算法选择 1
N4064 圆弧半径公差 5
N4068 换刀提示有效是或否
N4090 空行程抬刀高度10
N4091 遇到换刀时暂停并提示换刀是或否
N4093 使用ENG文件选刀加工是或否
各轴最大速度
N4250 X 4500
N4251 Y 4500
N4252 Z 3000。
雕刻机参数设置
雕刻机参数设置和使用方法雕刻机参数详细设置加工参数：厂商参数：口令为：NCSTUDIO（大小写不锁定）设置完成后点引用重新启动软件就好了一、文泰雕刻软件路径的生成A:二维雕刻路径的生成1: 阴刻、阳刻2: 雕刻深度3: 雕刻方式4: 选择刀具5: 二次加工方式B:三维路径的生成1: 阴刻、阳刻2: 雕刻深度3: 选择刀具C:割的路径生成1: 轮廓线输出方式2: 选择刀具3: 雕刻深度4: 勾边方向二、刀具管理1：刀具的分类2：参数的设置3：添加刀具三、雕刻路径的保存1: 代码格式2: 保存路径3: 保存类型4: 抬刀高度四、维宏系统(NcStudio)的操作步骤1：开机复位2：卸载、载入雕刻文件3：仿真、取消仿真4：定加工原点5：放慢速度、打开并调整主轴速度、开始加工6：调整加工速度7：加工完毕一、文泰雕刻软件路径的生成A:二维雕刻路径的生成选择所要生成路径的部分单击二维雕刻路径 线条路径输出检查图形错误 雕刻路径保存三维雕刻路径删除路径用不到123451：阴刻、阳刻阴刻的效果---在图形的内部雕刻上图为实际阳刻效果下图为阴刻做出的阳刻效果阳刻的效果---在图形的外部进行加工阳刻的方法：对所要加工的物体加一个封闭的外框，然后将两者组合在一起2D中仍然选择阴刻。
做出来就是阳刻的效果。
2：雕刻深度刻胸牌全部为0.1MM，3：雕刻方式水平铣底勾边4：刀具库平底尖刀5:二次加工方式此项与雕刻方式互相结合使用，但要注意：此相的刀具库选择的时候，刀具必须与雕刻方式中的刀具是同一把刀！B:三维路径的生成1:阴刻全部为阴刻2:雕刻深度材料厚度的1/23:选择刀具中心尖刀C:割的路径生成1:轮廓线输出方式雕刻刀宽度内轮廓外轮廓原线输图中带箭头的线条为刀具中心线移动的路径, 2:选择刀具 直刀3:雕刻深度割字的情况下可以设雕刻深度为零，机器对刀（Z 轴）以台面为基准点，进行切割 （此方法不易损伤台面） 4:勾边方向当选内轮廓和外轮廓的时候可以选择勾边方向。
雕刻机参数设置[1]
![雕刻机参数设置[1]](https://img.taocdn.com/s3/m/75f7d53acfc789eb162dc80d.png)
雕刻机参数设置和使用方法雕刻机参数详细设置加工参数：厂商参数：口令为：NCSTUDIO（大小写不锁定）设置完成后点引用重新启动软件就好了一、文泰雕刻软件路径的生成A:二维雕刻路径的生成1: 阴刻、阳刻2: 雕刻深度3: 雕刻方式4: 选择刀具5: 二次加工方式B:三维路径的生成1: 阴刻、阳刻2: 雕刻深度3: 选择刀具C:割的路径生成1: 轮廓线输出方式2: 选择刀具3: 雕刻深度4: 勾边方向二、刀具管理1：刀具的分类2：参数的设置3：添加刀具三、雕刻路径的保存1: 代码格式2: 保存路径3: 保存类型4: 抬刀高度四、维宏系统(NcStudio)的操作步骤1：开机复位2：卸载、载入雕刻文件3：仿真、取消仿真4：定加工原点5：放慢速度、打开并调整主轴速度、开始加工6：调整加工速度7：加工完毕一、文泰雕刻软件路径的生成A:二维雕刻路径的生成选择所要生成路径的部分单击41：阴刻、阳刻阴刻的效果---在图形的内部雕刻上图为实际阳刻效果下图为阴刻做出的阳刻效果阳刻的效果---在图形的外部进行加工阳刻的方法：对所要加工的物体加一个封闭的外框，然后将两者组合在一起2D中仍然选择阴刻。
做出来就是阳刻的效果。
2：雕刻深度刻胸牌全部为0.1MM，3：雕刻方式水平铣底勾边4：刀具库平底尖刀5:二次加工方式此项与雕刻方式互相结合使用，但要注意：此相的刀具库选择的时候，刀具必须与雕刻方式中的刀具是同一把刀！B:三维路径的生成1:阴刻 全部为阴刻 2:雕刻深度 材料厚度的1/23:选择刀具 中心尖刀C:割的路径生成1:轮廓线输出方式图中带箭头的线条为刀具中心线移动的路径, 2:选择刀具 直刀3:雕刻深度割字的情况下可以设雕刻深度为零，机器对刀（Z 轴）以台面为基准点，进行切割 （此方法不易损伤台面） 4:勾边方向当选内轮廓和外轮廓的时候可以选择勾边方向。
其中切割芙蓉板、PVC 板时选择顺时针方向，亚克力板选择逆时针方向。
原力雕刻机控制软件参数(伺服)
原力雕刻机控制软件参数（伺服）步进电机先进厂家参数，输入口令：NCSTUDIO 然后进入参数总览：注：1=是 0=否N0002 默认转数 24000N1002 清零工作坐标需先确认否N1100 X 轴方向若方向错-1改 1N1101 Y 轴方向 1改-1N1102 Z 轴方向 1改-1N1110 X 脉冲当量 0.0025或0.005N1111 Y 脉冲当量 0.0025或0.005N1112 Z 脉冲当量 0.0025或0.005N1132 Z 工作台行程下限 -180N1140 X 工作台行程上限根据机器台面设定N1141 Y 工作台行程上限根据机器台面设定N2001 加工前须先回机械原点否N2120 X 粗定位阶段速度 1000N2121 Y 粗定位阶段速度 1000N2122 Z 粗定位阶段速度 800N4024 起跳速度 0 400N4025 手动低速 4500 3000N4026 手动高速 6000 4500N4029 微调速度 200 200N4031 快速横移速度 8000 4500N4032 默认进给速度 8000 4500N4034 使用默认进给速度是N4035 使用默认主轴转速是N4053 单轴加速 800 600N4054 转弯速度 1200 800N4055 加加速度 5000 3000N4058 参考员最大速度 1500 1200N4059 圆弧运动最小速度 180 180N4061 插补算法 1N4064 圆弧半径公差 10N4066 平滑时间无无N4068 换刀提示有效无无N4090 空行程移动时抬刀高度 10N4093 使用ENG文件选刀加工否N4250 X 各轴最大速度 8000 5000N4251 Y各轴最大速度 8000 5000N4252 Z 各轴最大速度 5000 2500。
NcStudio雕刻机V8常用参数设置
NcStudio雕刻机V8常用参数设置1、此组参数设定值是保证加工质量的一组参数值，建议大多客户使用的参数。
的机械特性和驱动器的品牌不同，参数可根据具体情况来再次调整）伺服驱动器参数编号参数名称建议值N4061差补算法选择设为2N4053单轴加速度1200-2000mm/s^2N4054转弯加速度2500-4000mm/s^2N4055加加速度 10000mm/s^3N4024起跳速度0mm/minN4058参考圆的最大速度2000mm/minN4059圆弧运动的最小速度100mm/minN4066平滑时间0.01N4067转角容差0.012、一般参数的设定：伺服驱动器参数编号参数名称建议值N4034使用默认进给速度是N4035使用默认主轴转速是N4044Z向进刀速度选择0N4045Z向进刀速度 500mm/minN4048暂停时Z轴抬刀到指定工件坐标有效否N4049暂停时Z轴位置100mmN4050暂停时Z轴提刀量15mmENG文件翻译参数N4090空行程移动时抬刀高度1mmN4091遇到换刀时暂停并提示换刀是N4092循环加工ENG文件的次数1N4093使用ENG文件选刀加工否N4063圆弧IJK增量方式有效是N4064圆弧半径公差1mm以下说明一下轴方向和回机械原点的方向的设定制作安装包：调节好参数后可重新制作一个安装软件以便更好的维修与维护！第一步：打开目录C:\Program Files\Naiky，并双击NCHelper.exe第二步：点击“选择中文界面”第三步：点击“制作安装包”，并选择路径13第四步：开始制作1 3步进驱动器建议值参数说明设为20: 梯形算法, 1: S型算法, 2: LEP算法;500mm/s^2800～1500mm/s^210000mm/s^3200～300mm/min加工过程中的最小进给速度;2000mm/min100mm/min0.010.01步进驱动器建议值参数说明是如果”使用默认进给速度”选择“是”，加工文件中指定的速度将无效，是如果“使用默认主轴转速”选择“是”，加工文件中指定的转速将无效；0500mm/min否100mm15mm 1mm空行程移动时抬刀高度；是在加工Eng文件时遇到换刀暂停并提示换刀；1在加工Eng文件时，需要循环加工的次数；否当选择"是"时，可选择ENG文件的任何一把刀加工，注意：选择是后需要重新装载文件是1mm 转弯加速度一般为单轴加速度的1.5-2倍.加速度越高，则进给轴启停越迅速，有利于提高加工效率。
力雕雕刻机软件操作说明
力雕雕刻机操作流程A文泰安装：把雕刻机配带的光盘放入光驱→→→点击→→→再点击→→→打开“文泰雕刻”文件夹→→→点击→→→点击下一步（选择最大安装）直到安装完成。
B控制卡安装：打开光盘软件中的“PCI5.451雕刻管理”文件夹→→→点击安装完成→关闭电脑→打开电脑主机箱把控制卡插到PCI插槽上并固定好→电脑开机→进入XP系统后会提示“发现新硬件”→直接点.下一步自动安装完成。
C控制卡参数设置：1.打开桌面上的图标进入控制操作系统先进行设置参数→→→点击{系统参数蓝色模拟屏上面}2.点击{加工参数} 手动低速：1000 手动高速：丝杠机3000；齿条机5000-8000空程速度：丝杠机2500 齿条机5000加工速度：丝杠机500-3000 齿条机500-8000 根据材料的厚度选择适当的加工速度下前8项打√第5项下刀速度为500-15003.点击{厂商参数} 口令输入{NCSTUDIO}点击确定电机参数：X轴_______ Y轴_______ Z轴_______ 参数在控制箱内有标注Z轴最大速度：丝杠机2000齿条机3000加工速度：设定单轴加速度：丝杠机300齿条几400设定弯道加速度：丝杠机400齿条机600D丝杠雕刻机速度亚克力切割：1公分亚克力加工速度300-1500 1.5公分加工速度300-1000 2公分加工速度100-600 PVC切割1公分PVC板加工速度1500-3000 1.5公分加工速度1000-2000 2公分加工速度500-1000密度板切割1公分密度板加工速度300-2000 1.5公分加工速度300-1500 2公分加工速度300-1000E齿条雕刻机速度亚克力切割：1公分加工速度1000-5000 1.5公分加工速度1000-3000 2公分加工速度500-2000PVC切割1公分加工速度1000-8000 1.5公分加工速度1000-5000 2公分加工速度1000-3000密度板切割1公分加工速度1000-8000 1.5公分加工速度1000-6000 2公分加工速度1000-3000注：齿条机刀夹选用参考：Φ3.175、雕刻最高速度在5000以内Φ4、Φ6 雕刻最高速度在8000之内F文泰排版操作：共8步骤1.点击桌面的图标→→→进入文泰操作软件2.根据材料的实际尺寸设置版面的尺寸大小3.点击软件右侧的图标→→→在设置版面的框内输入字或图形，以字为例。
雕刻机参数设置说明
雕刻机参数设置说明NCSTUDIO软件用户手册还有一些参数由于用户平时不会涉及到，所以系统界面中没有列出，这样也避免了过于复杂的参数系统使用户感到困惑。
上海维宏科技有限公司第1页NCSTUDIO软件用户手册手动速度：包括手动高速速度和手动低速速度，这两个值用来控制用户在“点动”模式下的运动速度。
? 手动低速速度是指只按下手动方向键时的运动速度； ? 手动高速速度是指同时按下“高速”键时的运动速度。
这两个值也可以在数控状态窗口中直接设定。
参见 4.6节。
自动参数：? 空程速度：G00 指令的运动速度；? 加工速度：G01、G02、G03等加工指令的插补速度。
这两个值控制以自动方式运动时的速度，如果自动模式下的加工程序、或者MDI指令中没有指定速度，就以这里设定的速度运动。
注意：增量方式的运动速度是空程速度。
上海维宏科技有限公司第2页NCSTUDIO软件用户手册这两个值也可以在数控状态窗口中直接设定。
参见4.6节。
? 使用缺省速度：是否放弃加工程序中指定的速度，使用上面设�Z的系统缺省速度。
? 使用缺省转速：指示系统是否放弃加工程序中指定的主轴转速，使用人为设�Z 的系统缺省转速。
? 速度自适应优化：是否允许系统根据加工工件的连接特性，对加工速度进行优化。
? IJK增量模式：圆心编程（IJK）是否为增量模式，某些后处理程序生成的圆弧编程使用的IJK值是增量值。
关于这一点，请参考对应的后处理程序说明。
? 使用Ｚ向下刀速度：是否在Ｚ向垂直向下运动时，采用特定的速度落刀速度。
? 优化Ｚ向提刀速度：是否在Ｚ向垂直向上运动时，采用G00速度提刀。
点)。
? 空程（G00）指令使用固定进给倍率100%：这个参数是一个选项。
指示系统在执行空程指令时，是否忽略进给被率的影响。
这样当改变倍率时，不影响空程移动的速度。
? 暂停或者结束时，自动停止主轴（需要重新启动）：设定当一个加工程序中途暂停或加工结束后，是否自动停止主轴转动。
A雕刻机控制软件参数设置(伺服)
轴方向
Ｘ Ｙ Ｚ
脉冲当量
Ｘ Ｙ Ｚ
上限坐标
Ｘ Ｙ Ｚ 下限坐标 Z 紧停取消回机械原点状态 加工前须先回机械原点
粗定位阶段速度
Ｘ Ｙ Ｚ 起跳速度 手动低速 手动高速 快速横移速度 默认转速横移速度 使用默认进给速度 使用默认转速 优化Z轴提刀速度 单轴加速 转弯速度 加加速度 参考员最大速度 圆弧运动最小速度 插补算法 圆弧半径公差
雕刻机控制软件A，系列伺服参数设置
N0002 N1002 N1100 N1101 பைடு நூலகம்1102 N1110 N1111 N1112 N1140 N1141 N1142 N1132 N2000 N2001 N2120 N2121 N2122 N4024 N4025 N4026 N4031 N4032 N4034 N4035 N4047 N4053 N4054 N4055 N4058 N4059 N4061
ENG文件翻译参数
空行程移动时速度 使用ＥＮＧ文件选刀加工 各轴最大速度 Ｎ４２５０ Ｘ Ｎ４２５１ Ｙ Ｎ４２５２ Ｚ
N4090 N4093
N406４ 口令：ＮＣＳＴＵＤＩＯ 默认转速 清零工作坐标需先确认
24000 否 若方向错－１改１ １改－１ １改－１ 0.0025 0.0025 0.0025 1190 1780 0 -150 否 否 1000 1000 800 0 2000 6000 8000 8000 是 是 是 500 1000 2000 2000 300 1 １改１０ 10 是 8000 8000 2500
Ncstudio操作说明
Ncstudio操作说明NcStudio简易操作说明2008.5.26Prepared by ：weibo.xu一、NcStudio软件简介PCIMC-6B控制卡是由上海奈凯电子科技有限公司(以前称维宏科技)自主开发的运动控制卡,它与NcStudio运动控制软件配套使用,可完成各种雕刻机,雕铣机,钻孔机,切割机等的运动控制,功能强大,使用方便。
通过控制软件NcStudio控制PCIMC-6B控制卡，从而控制雕刻机运转。
双击Ncstudio图标打开软件二、Ncstudio操作流程导入G代码文件回机械原点设置工件原点仿真(F8)开启主轴旋转开始加工(F9)停止(F11)三、Ncstudio界面简介菜单栏工具栏状态栏数控状态栏加工画面加工轨迹窗口导入G代码文件在加工轨迹窗口，点击鼠标右键，选择[打开并装载]，跳出装载对话框，选择需要加载的文件，点击打开即可载入。
21345回机械原点在菜单栏上点击[操作]、[回机械原点]，弹出回机械原点对话框，点击[全部轴]。
13 2设置工件原点1.通过[读取工件原点]获得工件原点。
此命令必需确保读取工件原点为所需工件原点。
设置工件原点2.通过手动设置调整工件原点，获得工件原点。
a.根据产品尺寸偏差，点击相应偏差距离，偏移原点.b.偏移后，点击[设置当前点为工件原点]，或直接点击工件原点坐标，即可设置c.设置完成后，上图为机械坐标与工件坐标对应关系PS：必须根据实际测量的产品尺寸，来作相应偏移保存工件原点1.点击[操作]、[保存工件原点]，选择保存位置，然后保存保存前保存后为了方便下次载入及调整工件原点，建议调整工件原点后，均作保存，以便于操作仿真1.通过点击[操作]、[进入仿真模式并开始仿真]，察看仿真效果，是否符合加工要求，按F8即可退出仿真模式。
直接点击工具栏上[仿真]图标或按键盘上F8，也可进入仿真模式在加工轨迹窗口右击鼠标，弹出相应命令菜单，可作相应选择开启主轴1.因电机由启动达到设定转速需要一定时间，故启动雕刻前，必须先点击[主轴旋转]、[ON]，使电机达到设定转速。
雕刻机参数设置说明
雕刻机参数设置说明NCSTUDIO软件用户手册还有一些参数由于用户平时不会涉及到～所以系统界面中没有列出～这样也避免了过于复杂的参数系统使用户感到困惑。
上海维宏科技有限公司第1页NCSTUDIO软件用户手册手动速度:包括手动高速速度和手动低速速度～这两个值用来控制用户在“点动”模式下的运动速度。
, 手动低速速度是指只按下手动方向键时的运动速度,, 手动高速速度是指同时按下“高速”键时的运动速度。
这两个值也可以在数控状态窗口中直接设定。
参见4.6节。
自动参数:, 空程速度:G00 指令的运动速度,, 加工速度:G01、G02、G03等加工指令的插补速度。
这两个值控制以自动方式运动时的速度～如果自动模式下的加工程序、或者MDI指令中没有指定速度～就以这里设定的速度运动。
注意:增量方式的运动速度是空程速度。
上海维宏科技有限公司第2页NCSTUDIO软件用户手册这两个值也可以在数控状态窗口中直接设定。
参见4.6节。
, 使用缺省速度:是否放弃加工程序中指定的速度～使用上面设置的系统缺省速度。
, 使用缺省转速:指示系统是否放弃加工程序中指定的主轴转速～使用人为设置的系统缺省转速。
, 速度自适应优化:是否允许系统根据加工工件的连接特性～对加工速度进行优化。
,是否为增量模式～某些后处理程序生成的圆弧, IJK增量模式:圆心编程,IJK 编程使用的IJK值是增量值。
关于这一点～请参考对应的后处理程序说明。
, 使用,向下刀速度:是否在,向垂直向下运动时～采用特定的速度落刀速度。
, 优化,向提刀速度:是否在,向垂直向上运动时～采用G00速度提刀。
点)。
, 空程,G00,指令使用固定进给倍率100%:这个参数是一个选项。
指示系统在执行空程指令时～是否忽略进给被率的影响。
这样当改变倍率时～不影响空程移动的速度。
, 暂停或者结束时～自动停止主轴,需要重新启动,:设定当一个加工程序中途暂停或加工结束后～是否自动停止主轴转动。
雕刻机控制软件
雕刻机控制软件<一>安装打开”维宏”→选择”V5.4.51”打开→双击”SETUP.EXE”→”下一步”→”下一步”→”下一步”→”下一步”→没有安装控制卡选(1),如果安装控制卡选(2),退出安装选(3).→重启电脑.控制系统安装成功!<二>参数设置打开控制软件,点击”加工轨迹”旁边的”系统参数”加工参数设置如下:设置好后点击“应用”！厂家参数设置如下：输入口令为：NCSTUDIO(不区分大小写)设置好后点击“应用”！重启软件后，参数设置成功！（不用重启电脑）<三>常用到的功能（1）打开雕刻文件：点击控制软件里的“文件”菜单，先“卸载”之前的雕刻文件，再“打开并装载”要雕刻的文件。
（2）设置工件原点：方法一：点击“手动”，用里面的方向键把雕刻机刀尖调到工件的左下角，刀尖和工件相平，然后点击“操作”菜单里“设置当前点为工件原点”。
刀尖所在的位置就是工件原点。
方法二：点击“手动”，用里面的方向键把雕刻机刀尖调到工件的左下角，刀尖和工件间的距离大于对刀块的厚度，然后点击“操作”菜单里“设置当前点为工件原点”，最后点“操作”里的“浮动对刀”。
现在的刀尖的位置就是工件原点（刀尖到工件的距离已经被系统自动减去）。
（3）雕刻文件仿真：打开要雕刻的文件，设置好工件原点，点击“操作”里的“进入仿真模式并开始仿真”,这时可以在“加工轨迹”里看到要加工工件的刀具所走的过程！这就是雕刻文件仿真。
（4）开始雕刻工件：设置好给进速度和主轴转速就可以开始工作了，点击“操作”里“开始”就开始雕刻工件了.（5）断刀处理：方法一：断刀后点“停止”键（或F11），把主轴抬高，换上刀具，然后在“手动”里调整刀尖和工件的平面相平，此时点击Z轴使其清零，现在抬一点刀。
点击“操作”里的“高级开始”，看看具体位置的数值是多少?比如是：100，若改为：90，就是往后退10步，根据断刀的位置和停止时雕刻机头所在的位置来确定要改成什么数值，注意多退几步没关系，少退就不够了！！设置好后，点击“确定”机器就开始工作了！！！方法二：和方法一基本相似，不同的是刀尖不需要对到工件平面，而用对刀块来代替！！（6）中间加深（减浅）：方法一：在雕刻的过程中发现雕刻的太浅，点“暂停”（或F10）键，等主轴停下后，然后选择“操作”里的“微调”比如加深0.5MM，选择“步长”为0.1MM,点击5次“Z-”,调节后点击“确定”！最后点“开始”（或F9）开始雕刻！！此时工件加深完成！！！方法二：在雕刻的过程中发现雕刻的太浅，点“停止”（或F11）键，等主轴停下后，用鼠标点“手动”，然后完全用小键盘输入，【“-”是加深，“+”减浅。
雕刻机参数设置及操作
安装参数设置方法一、将维宏卡装到电脑PCI插槽，请注意插紧、插牢。
二、光盘放入光驱，打开/维宏/Ncstudio V5.5 中文Setup/文件夹，点击Setup.exe，一直点击“下一步”，完成安装，重启电脑。
三、安装数控适配器驱动，右键“我的电脑”/“属性”/“硬件”/“设备管理器”，右键黄色的问号，点击“更新驱动程序”，一直点击“下一步”，完成安装。
四、维宏参数设置：系统参数/加工参数设置如图维宏参数设置：系统参数/厂商参数（密码：NcStudio）具体尺寸以实际机器尺寸为准！电机参数：X=0.00625，Y=0.00625，Z=0.003125具体加工参数根据加工材料、加工经验等实际情况而定，本参数仅做参考！开机在开机之前，首先确定机床与计算机所有连接正常，然后打开机床电源和计算机电源．在系统启动完毕后，进入Ncstudio™数控系统．1.2 机械复位(可选)只有在有回机械原点功能的机床上，且需要时才涉及本节内容，请参考机床手册．如果机床支持回机械原点操作，选择“回机械原点”菜单．机床将自动回到机械原点，并且校正系统坐标系统．在某些情形下，如上次正常停机后，重新开机并继续上次的操作，用户不必执行机械复位操作．因为，Ncstudio™系统在正常退出时，保存当前坐标信息．另外，如果用户确认当前位置正确，也可以不执行此操作．1.3 载入加工程序在加工之前，用户一般要载入需要的加工程序，否则，一些与自动加工有关的功能是无效的．选择“打开(F)|打开(O)…”菜单，将弹出Windows标准的文件操作对话框，可以从中选择要打开文件所在的驱动器、路径以及文件名．单击“打开”按钮后，加工程序就载入系统．此时，用户可按F2键，切换到“加工程序”窗口，查看当前加工程序．1.4 手动操作显示手动操作界面选择“查看(V)|显示手动界面(M)”菜单项，参数显示窗口将显示一个手动操作的界面，通过这个界面，您可以对机床进行手动操作．手动移动通过计算机数字小键盘上的相应键可对机床进行手动移动．此时小键盘上的NUMLOCK灯应亮．相应键为：4 —X轴正方向6 —X轴负方向8 —Y轴正方向2 —Y轴负方向9 —Z轴正方向1 —Z轴负方向这些键与CTRL结合后可实现机床的手动高速移动．1.5 确定工件原点在加工程序中的X、Y、Z三坐标的原点就是工件原点．在加工之前，我们需要把该位置同实际位置联系起来．步骤是：把机床X、Y手动走到工件上的希望的原点位置，选择“把当前点设为工件原点”菜单，或者在坐标窗口把当前位置的坐标值清零，这样在执行加工程序时就以当前位置为起始点进行加工．上述步骤完成了X、Y轴的工件原点设定，但是Z轴的工件原点设置需要更为精确的操作手段．本系统同机床硬件相配合提供了Z轴对刀功能．选择“操作(O)|浮动对刀(Q)…”功能，完成浮动对刀．。
FANUC常用CNC参数表汇总
FANUC常用CNC参数表汇总以上为广告CNC参数是数控机床的灵魂，数控机床软硬件功能的正常发挥是通过参数来“沟通”的，机床的制造精度和维修后的精度恢复也需要通过参数来调整，所以，如果没有参数，数控机床就等于是一堆废铁，如果CNC参数全部丢失，将导致数控机床瘫痪。
数控系统中有关伺服控制的参数较多，不同CNC生产厂家的数控系统在参数名称、种类及功能上不尽相同。
参数设置的正确与否将直接影响进给运动的精度和稳定性，对于没有经验或权限的用户，禁止随意调整这些参数，否则容易造成数控机床不能正常工作。
下面列出FANUC系统应用中最常用的CNC参数，希望能帮助您快速查找所需要的参数。
FANUC常用CNC参数表参数号含义使用情境20#4 I/O通道为本机I/O设备接口与外部I/O设备之间进行数据（程序、参数等）的输入/输出，需要设定该参数。
经常使用存储卡，此时该参数设为4。
如果系统配备USB接口，则该参数设为17138#7（MNC ）是否从存储卡进行DNC运行，或从存储卡进行外部设备子程序调用0：不进行1：进行DNC加工时该参数设为“1”与轴控制/设定单位相关的参数1001#0（INM ）直线轴的最小移动单位为0：公制1：英制国外英制图纸零件加工时设为“1”1002# 0（JAX ）JOG 进给、手动快速移动以及手动返回参考点的同时控制轴数为0：1 轴1：3 轴为提高效率，需要两轴同时手动进给时，设为“1”1005# 0（ZRN ）在通电后没有执行一次参考点返回的状态下，通过自动运行指定了伴随 G28 以外的移动指令时0：发出报警(PS.0224)“回零未结束”1：不发出报警就执行操作1005# 1（DLZ ）将无挡块参考点设定功能设定为0: 用减速挡块回参考点1:无挡块回参考点采用绝对式编码器作为检测元件时设为“1”1006#3（DIA x）各轴的移动指令为0: 半径指定1: 直径指定车床应用时使用1006#5（ZMI ）手动参考点标志搜索方向为0：正方向1：负方向若设为“1”，则回参考点过程可能会有个调头过程1020 各轴的程序轴名称X轴：88；Y轴：89；Z轴：90车床X轴：88；Z轴：901022 设定各轴为基本坐标系中的哪个轴1：基本3轴的X轴2：基本 3轴的 Y轴3：基本 3轴的 Z轴1023 各轴的伺服轴号设定各控制轴与第几号伺服轴对应通常将控制轴号与伺服轴号设定为相同值与坐标系相关的参数1240 参考点在机械坐标系中的坐标值车床上参考点坐标值需设置为行程最大值1320 各轴的存储行程限位的正方向坐标值规定行程外0.5~1mm处1321 各轴的存储行程限位的负方向坐标值规定行程外0.5~1mm处与进给速度相关的参数1401# 0（RPD ）通电后参考点返回完成之前，将手动快速移动设定为0: 无效（成为JOG进给）1: 有效1402#4（JRV ）JOG进给和增量进给0: 选择每分钟进给1: 选择每转进给1404# 1（DLF ）参考点建立后的手动返回参考点操作0: 在快速移动速度(参数No.1420)下定位到参考点1:在手动快速移动速度(参数No.1424)下定位到参考点此参数用来选择使用无挡块参考点设定功能时的速度，同时还用来选择通过参数SJZ(No.0002#7)在参考点建立后的手动返回参考点操作中，不用减速挡块而以快速移动方式定位到参考点时的速度。
雕刻机对各种板材的加工参数表
10mm 20-25 16000-18000
4．密度板（注：单刃刀切割）
厚度 速度 转速
18mm 6-8 18000-20000
10-19000
（注：以上全部是3.175铣刀参数）
5．双色板
厚度 速度 转速
1.5mm 12-20 12000-14000
二、雕刻
1．双色板雕刻参数
（1）胸牌
速度：18-24 转速：12000-14000
（2）大的门牌
速度：25-35 转速：12000-14000
2．大角度刀雕刻三维字
速度：15-18 转速：16000-18000
以上数据仅供参考，可根据不同的机器适当更改！
3mm 10-14 16000-18000
2．PVC（注：逆时针切割）
厚度 速度 转速
20mm 8-12 18000-20000
15mm 10-14 16000-18000
10mm 15-20 16000-18000
3、弗龙板（注：逆时针切割）
厚度 速度 转速
20mm 15-20 18000-19000
请注意甄别内容中的联系方式诱导购买等信息谨防诈骗
雕刻机对各种板材的加工参数表
雕刻机对各种板材的加工参数表—
一、切割
1．有机玻璃（压克力）
厚度 速度 转速
20mm 5-6 20000-22000
15mm 6-7 19000-21000
10mm 8-9 18000-20000
5mm 10-12 18000-20000
常见材料的雕刻机床主轴转速设置
在加工正常的情况下，影响木工雕刻机刀具使用寿命最主要的参数是木工雕刻机主轴转速。
在同样的条件下，主轴转速越低，刀具使用寿命越长。
为了延长刀具的使用寿命，希望设置较低的主轴转速，但是主轴电动机的转速并不是可以无限制的降低，当主轴电动机的转速太低时，在同样的进给速度的条件下，切削力度变大，使刀具难以承受。
所以在加工某种材料时，主轴转速是有一个合理的转速范围的。
木工雕刻机加工各种材质加工速度与主轴转速配比表：具体情况具体分析，仅供一般材质的参考一、切割1、有机玻璃（压克力）厚度速度转速20mm 5-6 20000-2200015mm 6-7 19000-2100010mm 8-9 18000-200005mm 10-12 18000-200003mm 10-14 16000-180002、PVC（注：逆时针切割）厚度速度转速20mm 8-12 18000-2000015mm 10-14 16000-1800010mm 15-20 16000-180003、弗龙板（注：逆时针切割）厚度速度转速20mm 15-20 18000-1900015mm 20-25 16000-1800010mm 20-25 16000-180004、密度板（注：单刃刀切割）厚度速度转速18mm 6-8 18000-2000015mm 8-10 18000-2000010mm 10-14 17000-19000（注：以上全部是3.175铣刀参数）5、双色板厚度速度转速1.5mm 12-20 12000-14000二、雕刻1、双色板雕刻参数（1）、胸牌速度：18-24转速：12000-14000（2）、大的门牌速度：25-35转速：12000-140002、大角度刀雕刻三维字速度：15-18转速：16000-18000。
Ncstudio软件系统参数设计
CNC雕刻机(Ncstudio软件系统参数设计)重装系统后进行步骤：运行Setup-gen-6A-8.62-chn-step_std.exe。
点击是进行安装。
点击确定关闭计算机后重新启动。
进入软件操作界面：设置进给速度1500，主轴转速15000，开发商参数密码：640385741.重设机械原点，（把刀移到左下角后启动软件设定），把重新启动后回机械原点设为否（0）。
2.参数设置脉冲当量X:0.00314Y:0.00314Z:0.003125(X,Y驱动器调至25细分，Z驱动器调至16细分)工作台行程上限尺寸X:1300Y:2500Z:0运行后先试验，正常后可以使用。
实验过程：测量实验物件尺寸大小是否正常，深度是否正常。
雕刻机电机参数和脉冲当量的计算方法发布时间：2010.06.16百圣科技浏览次数：25雕刻机都要设置电机参数，电机参数设置不正确会导致走步、电机控制出现问题，从而影响雕刻作业。
设置电机参数首先要知道电机参数是多少，电机参数一般标明在雕刻机的铭牌上，那么如何通过计算获得电机参数呢？下面告诉大家电机参数的计算方法。
一、先认识一下丝杆的导程、步进电机和驱动器的细分。
导程：指同一螺旋线上相邻两牙对应点的轴向距离。
如果这个距离是3毫米，那么导程就是3；如果步进电机是1.8度200步进的，那么步进电机转一圈就是200×1.8=360度；如果驱动器是8细分的，那么就是把步进电机的1.8度再分成8次。
二、计算驱动步进电机每一步的度数=1.8度/8=0.225度步进电机每转一圈步进值=8*200步进=1600步进电机参数=丝杆每一步进的步进值=3/1600=0.001875毫米脉冲当量=1/0.001875=533。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原力雕刻机控制软件(Ncstudio)参数调整
当用户第一次安装使用Ncstudio软件或是因电脑故障而重新安装软件时,都是需要对该软件的参数进行修改:
一、系统参数修改：打开Ncstudio软件，点击折叠多功能窗口中的“系统参数”村签
1．加工参数修改：勾选使用缺省转速、使用Z向下刀速度、优化Z向提刀速度；修改完成后按应用。
2．厂商参数修改：点击系统参数中的“厂商参数”，并输入口令：Ncstudio.
３．Q参数修改:Ctrl+Alt+Shift+双击“加工参数”,找到Q参数中的第60组,将0改为5.
A、工作行程设置：注意不能将行程设置太大，还有方向不能设置错误！修改完成后按
应用。
４，各轴允许最大速度：Ctrl+Alt+Shift+双击“加工参数”，找到各轴允许最大速度（单位：mm/min）(1325另设参数)
将“X（单位：mm/min）=100000.000000”改为X（单位：mm/min）=2500.000000, 将“Y（单位：mm/min）=100000.000000”改为X（单位：mm/min）=2500.000000, 将“Z（单位：mm/min）=100000.000000”改为X（单位：mm/min）=1000.000000, 3020 的机器：X轴为0——300 Y轴为0——200 Z轴为-150——0
7310 的机器：X轴为0——630 Y轴为0——680 Z轴为-120——0
1208 的机器：X轴为0——780 Y轴为0——780 Z轴为-120——0
1312 的机器：X轴为0——1220 Y轴为0——1180 Z轴为-120——0
1318 的机器：X轴为0——1220 Y轴为0——1440 Z轴为-120——0
电机参数设置：X轴0.0025毫米/脉冲改为0.005毫米
Y轴0.0025毫米/脉冲改为0.005毫米
Z轴0.0025毫米/脉冲改为0.005毫米)
设定单轴加速度为200 设定弯道加速度为600-700(修改完成后按应用
关闭Ncstudio软件
1325的机器：X轴为0——1300 Y轴为0——2500 Z轴为-150——0 B, 电机参数设置：X轴0.0025毫米/脉冲改为0.0098175毫米
Y轴0.0025毫米/脉冲改为0.0098175毫米
Z轴0.0025毫米/脉冲改为0.0098175毫米(修改完成后按应用)
设定单轴加速度为200 设定弯道加速度为600
各轴允许最大速度：Ctrl+Alt+Shift+双击“加工参数”，找到各轴允许最大速度（单位：mm/min）
将“X（单位：mm/min）=100000.000000”改为X（单位：mm/min）=9500.000000, 将“Y（单位：mm/min）=100000.000000”改为X（单位：mm/min）=9500.000000, 将“Z（单位：mm/min）=100000.000000”改为X（单位：mm/min）=2000.000000,
4 , 对刀块厚度要用精密的游标卡尺量准再填写．
5.软件关闭重新再打开．
附录:原力雕刻机常用材料加工参数表
