调幅信号的解调(检波)
调幅波信号的解调实验报告
调幅波信号的解调实验报告一、实验目的本实验旨在通过解调调幅波信号，了解调幅波的特点、解调原理和应用。
二、实验原理1. 调幅波的特点调幅波是一种将模拟信号转换为载波信号的方法，其特点包括：能够传输音频、视频等模拟信号；易于产生和检测；但容易受到噪声和多径效应的影响。
2. 解调原理解调是指将调制后的信号还原为原始模拟信号的过程。
常见的解调方法包括：包络检波法、相干检波法和同步检波法。
其中，包络检波法是通过检测AM信号的包络来获得原始信号；相干检波法是通过将接收到的AM信号与本地振荡器产生同频率振荡，然后进行相减来获得原始信号；同步检波法则是在接收端使用一个与发送端同步的时钟来还原出原始信息。
3. 实验装置本次实验所需装置如下：（1）函数发生器：用于产生载频及模拟信息。
（2）功率放大器：用于放大载频及模拟信息。
（3）带通滤波器：用于滤除载波及其它高频干扰信号。
（4）检波器：用于解调信号。
（5）示波器：用于观察信号波形。
三、实验步骤1. 按照实验原理所述，连接实验装置。
2. 将函数发生器的输出接到功率放大器的输入端，将功率放大器的输出接到带通滤波器的输入端，将带通滤波器的输出接到检波器的输入端，将检波器的输出接到示波器上。
3. 设置函数发生器产生频率为1kHz、幅度为500mVp-p的正弦信号；设置载频频率为10kHz、幅度为100mVp-p；设置功率放大器增益为20dB；设置带通滤波器截止频率为11kHz~9kHz之间；设置示波器时基和电压增益适当。
4. 观察并记录示波器上解调后的信号，并比较其与原始模拟信号的差异。
四、实验结果与分析在完成实验步骤后，我们观察到了以下结果：1. 示波器上显示出了经过解调后的模拟信号，其幅度和频率与原始模拟信号相同。
2. 通过比较解调前后的信号，我们发现解调后的信号更加平滑，波形更加接近原始信号。
这说明我们成功地将调幅波信号解调出了原始模拟信号，并且解调后的信号比解调前的信号更加接近原始信息。
调幅与检波实验报告
调幅与检波实验报告调幅与检波实验报告引言：调幅与检波是无线电通信中常见的技术，它们在广播、电视等领域中发挥着重要作用。
本实验旨在探究调幅与检波的原理和应用，并通过实际操作来加深对这两种技术的理解。
一、调幅的原理与实验步骤调幅是一种将音频信号转换成无线电信号的技术。
它通过改变无线电信号的幅度来携带音频信息。
在实验中，我们使用了一个信号发生器和一个调幅解调器进行调幅实验。
首先，我们将信号发生器的输出连接到调幅解调器的输入端，调幅解调器的输出连接到示波器。
然后，我们设置信号发生器的频率和幅度，调整调幅解调器的解调频率，观察示波器上的波形变化。
实验结果表明，当调幅解调器的解调频率与信号发生器的频率相同时，示波器上显示出较为清晰的音频波形。
而当解调频率与信号发生器的频率不匹配时，示波器上的波形变得模糊不清。
这说明调幅解调器能够正确还原信号发生器中的音频信号。
二、检波的原理与实验步骤检波是一种将调幅信号还原成音频信号的技术。
在实际的无线电通信中，接收到的信号是经过调幅的，我们需要通过检波技术将其还原成原始的音频信号。
本实验中，我们使用了一个调幅信号发生器和一个检波器进行检波实验。
实验中，我们将调幅信号发生器的输出连接到检波器的输入端，检波器的输出连接到扬声器。
然后，我们调整调幅信号发生器的频率和幅度，观察扬声器中的音频输出。
实验结果显示，当调幅信号发生器的频率和幅度适当时，扬声器中可以听到清晰的音频声音。
这表明检波器能够有效地将调幅信号还原成原始的音频信号。
三、调幅与检波的应用调幅与检波技术在广播、电视等领域中得到广泛应用。
在广播中，调幅技术使得音频信号能够通过无线电波传播，使得人们可以在不同地方收听同一电台的节目。
而检波技术则使得收音机能够将接收到的调幅信号还原成音频信号，供人们收听。
在电视领域，调幅与检波技术同样发挥着重要作用。
调幅技术使得视频信号能够通过无线电波传输，使得人们可以在不同地方收看同一电视节目。
实验三 调幅与相敏检波解调

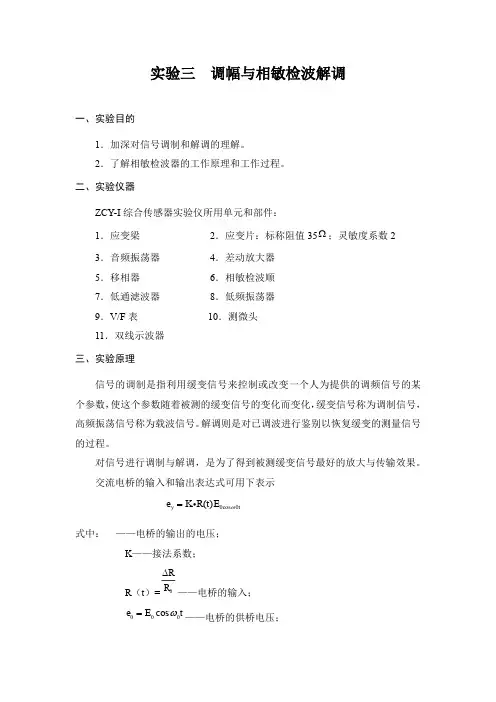

实验三 调幅与相敏检波解调一、实验目的1．加深对信号调制和解调的理解。
2．了解相敏检波器的工作原理和工作过程。
二、实验仪器ZCY-I 综合传感器实验仪所用单元和部件：1．应变梁 2．应变片：标称阻值35；灵敏度系数23．音频振荡器 4．差动放大器5．移相器 6．相敏检波顺7．低通滤波器 8．低频振荡器9．V/F 表 10．测微头11．双线示波器三、实验原理信号的调制是指利用缓变信号来控制或改变一个人为提供的调频信号的某个参数，使这个参数随着被测的缓变信号的变化而变化，缓变信号称为调制信号，高频振荡信号称为载波信号。
解调则是对已调波进行鉴别以恢复缓变的测量信号的过程。
对信号进行调制与解调，是为了得到被测缓变信号最好的放大与传输效果。
交流电桥的输入和输出表达式可用下表示式中：——电桥的输出的电压； K ——接法系数；R （t ）=——电桥的输入；——电桥的供桥电压； Ω0cos 0()y te K R t E ω=0R R ∆000cos e E tω=由式中可知，的幅值随输入信号R （t ）而变化，从信号调制的角度看，电桥供桥电压是调制过程的载波，电桥的输入是调制过程的调制信号，因此，电桥是一个调幅器。
相敏检波器是由四个特性相同的二级管沿同一方向串联并按桥式联接而构1．将音频振荡的频率调至2KHZ ，幅值调至10V 。
2．差动放大器调零（方法见金属箔式应变片构成电桥电路特性实验），差动增益调至最大。
3．应变梁处于自由状态，调整W1与W2使电压表指示为零。
4．开启示波器，将示波器的两根输入线分别接入差动放大器和相敏检波器的输出端，再调整W1与W2使示波器显示为一直线（量程为5V/40档）。
5．按下激振器按钮，应变梁开始振动，调整振动幅值至适中位置，调整激振频率为6HZ 。
6．用示波器观察差动放大器输出的波形，描下大致的形状。
7．用示波器观察相敏检波器的输出波形。
8．用示波器观察低通滤波器输出的波形，描下大致形状。
调幅信号处理实验报告
一、实验目的1. 理解调幅信号的基本原理和特点。
2. 掌握调幅信号的解调方法。
3. 通过实验加深对调幅信号处理技术的理解。
二、实验原理调幅（AM）信号是指载波的幅度随信息信号的变化而变化的一种调制方式。
调幅信号可以表示为：\[ s(t) = (A + m(t)) \cos(2\pi f_c t) \]其中，\( A \) 为载波幅度，\( m(t) \) 为信息信号，\( f_c \) 为载波频率。
解调是指从调幅信号中恢复出原始信息信号的过程。
常见的解调方法有包络检波、相干解调和鉴频器等。
三、实验设备与软件1. 实验设备：信号发生器、示波器、函数信号发生器、频率计等。
2. 实验软件：MATLAB、Simulink等。
四、实验内容与步骤1. 调幅信号的产生（1）使用信号发生器产生一个频率为 \( f_c \) 的正弦波作为载波信号。
（2）使用函数信号发生器产生一个频率为 \( f_m \) 的正弦波作为信息信号。
（3）将载波信号与信息信号相乘，得到调幅信号。
（4）使用示波器观察调幅信号的波形。
2. 调幅信号的解调（1）使用包络检波器对调幅信号进行解调。
（2）使用相干解调器对调幅信号进行解调。
（3）使用鉴频器对调幅信号进行解调。
（4）使用示波器观察解调后的信号波形。
3. 实验数据分析（1）分析调幅信号的波形特点，包括幅度、频率和相位等。
（2）分析解调后的信号波形，比较不同解调方法的效果。
（3）计算解调后的信号与原始信息信号的相似度。
五、实验结果与分析1. 调幅信号的波形通过实验观察，调幅信号的波形为载波信号与信息信号的乘积。
在时域上，调幅信号的波形具有以下特点：（1）幅度随信息信号的变化而变化。
（2）频率与载波频率相同。
（3）相位在载波信号的基础上发生变化。
2. 解调信号的波形通过实验观察，不同解调方法的解调信号波形如下：（1）包络检波：解调后的信号波形与信息信号相似，但存在相位失真。
（2）相干解调：解调后的信号波形与信息信号相似，相位失真较小。
第五章 振幅调制、解调及混频讲解
（5）相位调制：调制信号控制载波相位，使已调波的相位随调 制信号线变化。
（ 6）解调方式：
振幅检波 振幅调制的逆过程 鉴频 调频的逆过程 鉴相 调相的逆过程 (7)振幅调制分三种方式：
普通调幅( AM ) 抑制载波的双边带调幅(DSB ) 单过带调制(SSB )
密码
信号 载波信号：（等幅）高频振荡信号
正弦波 方波 三角波 uc Uc cos(ct )
锯齿波
已调信号（已调波）：经过调制后的高频信号（射频信号）
(1) 调制：用调制信号去控制载波信号的某一个参量的过程。 (2)解调：调制的逆过程，即从已调波中恢复原调制信号的过程。
休息1 休息2
（3）振幅调制：由调制信号去控制载波振幅，使已调信号的振 幅 随调制信号线性变化。
)t
可见,调幅波并不是一个简单的正弦波，包含有三个频率分量：
载波分量(c ) : 不含传输信息
上边频分量c : 含传输信息 下边频分量c : 含传输信息
调制信号
Ω
载波
调幅波
U
ωc
c
下边频
1 2 maUc
1 2
maU
c
上边频
ωc - Ω ωc +Ω
(2) 限带信号的调幅波
第5章 振幅调制、解调及混频
5.1 概述 5.2 振幅调制原理及特性 5.3 振幅调制电路 5.4 调幅信号的解调 5.5 混频器原理及电路
返回 休息1 休息2
5．1概述
振幅调制
解调（检波)
属于 频谱线性搬移电路
混频（变频）
语言
定义： 调制信号：需要传输的信号（原始信号）
信号的调幅与解调
实用模拟集成相乘 器举例：BG314内 部电路
扩展电路：
问题与思考
1.有哪几种调幅方式？
2.调幅的实现模型是 怎样的？
二、调幅 电型双带单普调电普调抑带双单单路边调边通幅路制通幅调边边边的载调 信 幅 带带带类波幅号信信调滤移二调路集相电高调路平幅环幅集相的号号幅波相极幅成乘路电幅衡电形电成乘双。法法管电模调平电路调路模调边拟幅拟幅
调幅必须采用非线性电路实现t03cos2310cmamcoscoscos问题与思考一调幅电路的实现模型33调幅过程是频谱的线性搬移过程在这个过程中有新的频率分量出现这个过程也称为频率变换显然频率变换不可能由线性电路实现而必须由非线性电路才能完成
任务3 调幅与检波
3.1调制概述 3.2调幅信号分析 3.3 调幅电路 3.4 收音机中的检波电路
问：是否有底部切割失
真？若有失真，应如
何修改元件参数？
4、克服底部切割失真的方法：分压式电路
负峰切割失真本质上是由于检波器交、直流负 载不等而引起，为此可采用如图的措施来减小 交直流负载的差别。
RL RL1 RL2 RΩ RL1 RL2 // Ri2
电路特点：（1）消 R1 (0.1~ 0.2)R2
五.双边带调幅电路
1.二极管 平衡调幅 电路
电路中 要求各
二极管平衡调幅电路工作波形
频谱分 uD1 uC u 析： i1 gDuD1K(ct)
i i1 i2
uD2 uC u
i2 g DuD2 K (ct)
K (C t )
1 2
2
co sC t
2 3
co s3C t
2 5
co s5C t
去向低功放
3.大信号检
波器的检波 Kd
实验七调幅波信号的解调
（2）同步检波器
实验原理
信号的调幅与解调
1.电路特点
① 对AM、DSB等调幅波均适用。 ② 工作时需要有一同步参考信号(与载波同频同 相)。
2.电路模型
3.同步检波器应用电路
实验原理
低通滤波器
信号的调幅与解调
1.检波线性好，即使在小 信号状态也不会产生 较大失真。 2. 相乘器的输出不包含 载频的基波分量，可 避免做接收机解调时 残留载波分量对中放 级产生的反馈。
随时比较输出的解调波形与原调制波形的异同， 若有失真，试分析其原因！
(二)同步检波器
实验内容
信号的调幅与解调
1、同样观察三种情况下的OUT输出处波形（>100%的情况不用做）。 （三个波形） 2、去掉滤波电容C4、C5后，再记录OUT处的三个波形，并与调制信 号相比。（三个波形）
实验报告要求： 按照教材上的要求进行数据处理，并认真完成！
信号的调幅与解调
实验七 调幅波信号的解调
解调(检波)
实验原理
信号的调幅与解调
调幅波的解调即是从调幅信号中取出调制信
号的过程，通常称之为检波。调幅波解调方 法有二极管包络检波器和同步检波器。
实验原理
信号的调幅与解调
检波器是收音机中一个必不可少的单元电路。它 从高频调幅波中解调出原调制信号,去掉载波信 号。
1 1 m RC f0 m
2
实验原理
底部切割失真
信号的调幅与解调
产生失真的条件：C5 的接入。 产生失真的原因：URL 过大。
实验原理
信号的调幅与解调
相当于给VD加了一额外的反偏电压，当URL很大，使 输入调幅波包络的大小在某个时段小于URL，导致VD 在这段时间截止，产生非线性失真。其底部被切去， 形成“底部切割失真”。
检波器的工作原理
检波器的工作原理一、引言检波器是一种电子设备，用于将调制信号中的信息解调出来，通常用于无线通信、广播、电视等领域。
本文将介绍检波器的工作原理及其基本分类。
二、工作原理检波器的工作原理基于信号的调制与解调过程。
在调制过程中，原始信号被调制到一个高频载波信号上，形成调制信号。
而解调过程则是将调制信号中的信息还原出来。
1. 整流检波器整流检波器是最简单的一种检波器。
它的原理是利用二极管的非线性特性，将交流信号转换为直流信号。
当输入的交流信号为正半周时，二极管导通，输出为正向的直流信号；当输入的交流信号为负半周时，二极管截止，输出为零。
通过滤波电路，可以将直流信号平滑化，得到原始信号。
2. 包络检波器包络检波器也称为幅度调制解调器。
它的原理是将调制信号的包络线提取出来，得到原始信号。
包络检波器通常使用二极管和电容器组成。
当输入的调制信号经过二极管时，二极管的非线性特性会使得电容器被充电，储存着信号的包络信息。
通过滤波电路，可以得到包络信号，即原始信号。
3. 相干检波器相干检波器是一种高级的检波器，它的原理基于信号的相位信息。
相干检波器通常使用锁相环电路，将输入信号与参考信号进行比较，得到相位差，并将相位差转换为幅度差。
通过滤波电路，可以得到原始信号。
三、分类根据不同的工作原理和应用场景，检波器可以分为多种类型。
1. AM检波器AM检波器是用于调幅信号解调的检波器。
它可以将调幅信号中的音频信息还原出来。
常见的AM检波器包括整流检波器和包络检波器。
2. FM检波器FM检波器是用于调频信号解调的检波器。
它可以将调频信号中的音频信息还原出来。
常见的FM检波器包括相干检波器和鉴频器。
3. PM检波器PM检波器是用于调相信号解调的检波器。
它可以将调相信号中的音频信息还原出来。
常见的PM检波器包括鉴相器和相干检波器。
四、应用领域检波器广泛应用于无线通信、广播、电视等领域。
1. 无线通信在无线通信系统中，检波器用于解调接收到的调制信号，将其中的信息还原出来，以便进行后续的处理和解码。
检波电路详解概述
检波电路详解概述检波电路（Envelope Detector Circuit）是指把高频信号转换成低频信号的电路。
它主要用于将调幅（AM）信号进行解调，提取出其中的调制信号。
在无线电通信、音频处理以及许多其他应用中，检波电路都起着非常重要的作用。
本文将对检波电路进行详解概述。
一、检波电路的原理检波电路的主要原理是通过选择电路元件的导通或截止状态，使得输入信号能够合适地通过导通状态的元件，产生输出信号。
在检波电路中，常用的元件有二极管、晶体管以及操作放大器等。
二、检波电路的分类根据检波电路的不同特点和需要实现的功能，可以将它们分为以下几类：1. 均值检波电路（Average Detector）均值检波电路是最简单且常用的检波电路之一，它通过使用电容器进行平均值测量来提取调制信号。
均值检波电路往往用于低频信号的检测。
2. 振荡检波电路（Oscillator Detector）振荡检波电路是使用自激振荡电路来实现检波的一种方式。
它通过将高频信号与自激振荡电路的振荡信号进行合理的混频和调制操作，从而提取出调制信号。
3. 直接解调电路（Direct Detector）直接解调电路是一种常见的检波电路，它直接利用二极管或晶体管的非线性特性，将高频信号解调成低频信号。
二极管整流电路和晶体管共射极解调电路是常用的直接解调电路。
4. 同步解调电路（Synchronous Detector）同步解调电路是通过与载波信号进行同步运算，实现将调制信号还原成原始基带信号的一种方法。
它可以避免直接解调中的非线性失真和高频偏移问题。
5. 抗噪声检波电路（Noise-Rejection Detector）抗噪声检波电路主要用于在信号较弱或被噪声干扰较多的情况下实现高质量的检波。
它通过使用一些滤波和放大技术，提高对调制信号的提取效果。
三、检波电路的应用检波电路在很多领域都有广泛的应用。
以下是一些常见的应用情景：1.无线电调幅广播接收机中的检波电路，用于解调接收到的调幅广播信号，提取出音频信号。
调幅波信号的解调
实验报告课程名称 EDA实验实验名称 VGA接口驱动实验实验类型综合（验证、综合、设计、创新）学院名称电子与信息工程学院专业电子信息工程（现代通信）年级班级 2012级电信2班开出学期 2014-2015上期学生姓名学号指导教师陈强成绩2014年12月13日实验五调幅波信号的解调一、实验原理及目的调幅波的解调过程实质上就是调制过程的反过程，称检波，其作用是从调幅波中不失真地检出调制信号。
调幅波解调方法有二极管包络检波器和同步检波器，二极管包络检波器适合于解调含有较大载波分量的信号电平较大（通常要求峰峰值在 1.5V 以上）的普通调幅波检波。
它具有电路简单、易于实现、其检波线性度最好；同步检波又称相干检波，主要利用一个和调幅信号的载波同步（同频同相）的恢复载波信号（又称基准信号）与调幅波相乘，再通过低通滤波器滤除高频分量实现。
在信号的调幅实验中，通过以下两点来理解调幅波信号的解调的特点：1、用示波器观察包络检波器解调 AM 波、DSB 波时的性能，熟悉包络检波电路结构，理解包络检波器只能解调 AM 波而不能解调 DSB 波的概念，并了解包络检波电路的主要指标及检波失真的影响因素。
2、掌握用 F1496 实现 AM 波和 DSB 波的同步检波方法，通过示波器观察同步检波器解调AM波、DSB波时的性能，并比较通过低通滤波器后的波形，理解低通滤波器对AM 波和 DSB 波解调的影响。
二、实验步骤（一）二极管包络检波器1、按实验电路5-1连接电路观察AM 信号的解调。
(1)、ma<30%的 AM 波的解调，要求 VAB=0.1V（或 0.2V），并用示波器观察，比较加滤波电路后的输出波形与调制信号（输出减小，且有失真）。
(2)、改变ma，观察ma=100%和 ma>100%的 AM 波的解调。
(3)、改变载波信号频率使 fC=500kHz，其余条件不变，观察并记录检波器输出端波形（此时输出减小，且有失真）。
高频实验七_调幅波信号的解调
实验七调幅波信号的解调【实验目的】1.进一步了解调幅波的原理，掌握调幅波的解调方法；2.了解二极管包络检波的主要指标，检波效率以及波形失真；3.掌握用集成电路实现同步检波的方法。
【实验仪器设备】1．双踪示波器2．高频信号发生器3．万用表4．实验板G3【实验内容】利用二极管峰值检波电路实现调幅波信号的解调，电路如下：图1 二极管峰值检波电路输出波形及分析：（1）观察调幅波的解调输出波形，注意有无惰性失真，做好记录。
图2 调幅波的解调输出波形观察上图可知，解调输出波形存在一定的惰性失真。
（2）加大RC时间常数（R和C均加倍），观察输出波形，如图3.图3 RC均加倍后的解调输出波形观察上图，由于RC加倍，检波器的输出信号不再跟随调幅波包络的变化，产生底部切割失真。
（3）改成CRC滤波，C1=C2=1500Pf，R=1K，观察有无高频残留成分，有无惰性失真，记录波形和幅度。
图4 CRC滤波输出波形观察上图，存在一定的惰性失真。
（4）将电路改为带Cd和负载电阻Rl的电路，Cd=10uf，Rl=10K。
观察有无底部切割失真；图5 带Cd和负载电阻的电路输出波形（Rl=10K）改变Rl的值，观察失真的变化并记录；图6 带Cd和负载电阻的电路输出波形（Rl=1K）图7 带Cd和负载电阻的电路输出波形（Rl=5K）比较图5、6和7，在保持其他不变的条件下，随着Rl的减少，解调输出的波形失真越严重。
保持Rl=10K，改变Vi的调制度，观察失真的变化，记录波形。
图8 调制度=0.5的输出波形图9 调制度=1时的输出波形图10 调制度=1.5时输出波形由图8、9和10可知，保持Rl=10K，改变Vi的调制度，当调制度逐渐增大时，相应的输出波形失真越严重，惰性失真也较严重。
第六章_调幅、检波
u
0
t
uC
(a )
0
t
u D S B (t )
(b )
U (t )＝U cos t
0
t
0°
180° (c )
0°
DSB信号波形
调幅波基本性质
2、调幅波的频谱与带宽
调幅波基本性质
3、调幅波的功率关系 (1) 载波功率:
Pc
1 U
2 cm
2 RL
(2) 上(下)边频功率:
PSSB (
调幅波
Uc
下边频
1 2
m aU c
上边频
ωc - Ω
ωc +Ω
FREQUENCY SPECTRUM
ma 2 U cm ma 2 U cm
c
c Biblioteka BWDSB 2F ( U cm k a U m cos t ) cos c t U cm (1 ma cos t ) cos c t
调幅系数
调制度
m a ka
U m U cm
时域上实现 u (t ) 和 u C (t ) 相乘
(2)波形图
波形特点： （1）调幅波的振幅（包 络）变化规律与调 制信 号波形一致 (2) 调幅度ma反映了调 幅的强弱程度, 可以看出： 一般m值越大调幅越深
1 2
m a U cm )
2
1 2 RL
ma 4
2
Pc
(3) 上下边频总功率:
(4) 调幅信号总功率:
PDSB 2 PSSB
