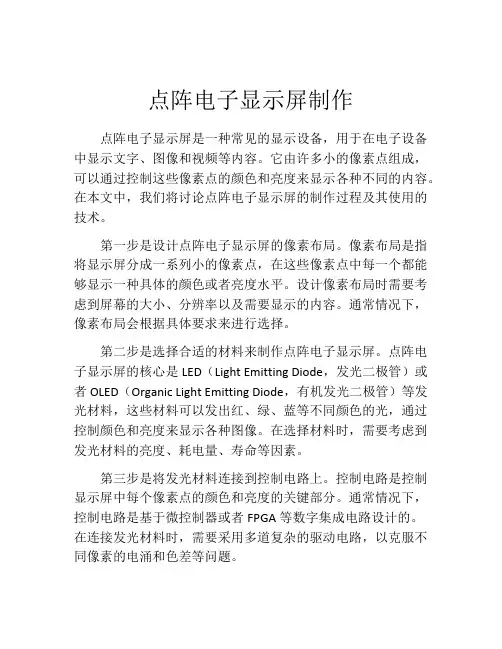

点阵电子显示屏制作点阵电子显示屏是一种常见的显示设备，用于在电子设备中显示文字、图像和视频等内容。
它由许多小的像素点组成，可以通过控制这些像素点的颜色和亮度来显示各种不同的内容。
在本文中，我们将讨论点阵电子显示屏的制作过程及其使用的技术。
第一步是设计点阵电子显示屏的像素布局。
像素布局是指将显示屏分成一系列小的像素点，在这些像素点中每一个都能够显示一种具体的颜色或者亮度水平。
设计像素布局时需要考虑到屏幕的大小、分辨率以及需要显示的内容。
通常情况下，像素布局会根据具体要求来进行选择。
第二步是选择合适的材料来制作点阵电子显示屏。
点阵电子显示屏的核心是LED（Light Emitting Diode，发光二极管）或者OLED（Organic Light Emitting Diode，有机发光二极管）等发光材料，这些材料可以发出红、绿、蓝等不同颜色的光，通过控制颜色和亮度来显示各种图像。
在选择材料时，需要考虑到发光材料的亮度、耗电量、寿命等因素。
第三步是将发光材料连接到控制电路上。
控制电路是控制显示屏中每个像素点的颜色和亮度的关键部分。
通常情况下，控制电路是基于微控制器或者FPGA等数字集成电路设计的。
在连接发光材料时，需要采用多道复杂的驱动电路，以克服不同像素的电涌和色差等问题。
第四步是在控制电路上添加合适的接口，以便于显示屏与其他设备进行连接。
显示屏上的接口通常是基于标准化的数字信号接口或者串行接口设计的。
这些接口可以使显示屏能被电脑、移动设备或者其他设备所识别和连接。
最后一步是编写软件程序来控制点阵电子显示屏。
使用编程语言如C、C++或者Python等编写软件程序来控制点阵电子显示屏是必不可少的。
程序需要控制显示屏中每个像素点的颜色和亮度，并完成驱动显示屏与其他设备的通信。
在制作点阵电子显示器时，需要注意一些问题。
首先，为了防止电容效应或者其他干扰，需要进行严格的屏蔽和接地处理。
其次，需要对显示屏中每个像素的电气特性和可靠性进行全面的测试和评估。
基于51单片机的LED点阵显示屏系统的设计与实现
基于51单片机的LED点阵显示屏系统的设计与实现一、引言随着科技的发展，LED点阵显示屏已经成为了广告、公告栏、车载显示屏等各个领域的重要组成部分。
本文将基于51单片机，设计并实现一个LED点阵显示屏系统。
二、系统设计1.系统硬件设计系统硬件由以下组成部分构成：-51单片机：作为系统的控制中心，负责控制点阵的亮灭以及显示内容的刷新。
-LED点阵：采用常用的8×8点阵显示屏，共64个LED灯，用于显示文字、图形等内容。
-驱动电路：由8个NPN型晶体管构成的列激活电路和8个PNP型晶体管构成的行激活电路，用于控制点阵灯的亮灭。
-电源：为系统提供工作电压，需要稳定的直流电源。
2.系统软件设计系统软件主要包括以下功能：-初始化：对系统硬件进行初始化，包括设置I/O引脚的方向、初始化计时器等。
-显示内容控制：通过控制51单片机的I/O口，向LED点阵发送要显示的内容，包括文字、图形等。
-刷新显示：通过定时器中断，控制点阵的显示周期，使得点阵灯在适当的时间内亮灭，实现流畅的显示效果。
三、系统实现1.硬件实现根据系统硬件设计，搭建相应的电路板，包括51单片机、LED点阵、驱动电路等。
根据电路原理图进行布线，并进行必要的焊接工作。
2.软件编程使用汇编语言或C语言编写单片机程序，实现系统软件设计中的各个功能。
具体步骤包括：-配置51单片机的I/O口，设置为输出端口，并连接到LED点阵和驱动电路。
-初始化计时器，设置定时器中断的周期，用于刷新点阵显示。
-编写显示内容的控制函数，通过对I/O口的控制，向LED点阵发送相应的数据。
-编写中断服务函数，在每次中断发生时，刷新点阵显示。
-编译、烧录程序到51单片机，并将其与其它硬件模块连接。
3.系统测试与优化通过实际测试，检验系统硬件和软件是否正常工作。
根据系统的实际表现进行调整和优化，确保点阵显示的效果稳定而流畅。
四、结论本文基于51单片机，设计并实现了LED点阵显示屏系统。
《2024年基于AT89C51单片机的LED点阵显示系统设计》范文
《基于AT89C51单片机的LED点阵显示系统设计》篇一一、引言随着科技的进步和电子设备的普及，LED点阵显示技术已经成为众多电子设备中常见的显示方式。
LED点阵显示系统因其高亮度、低功耗、高可靠性等优点，在许多领域得到广泛应用。
本文将详细介绍基于AT89C51单片机的LED点阵显示系统的设计，包括系统架构、硬件设计、软件设计以及系统测试等方面。
二、系统架构设计本系统以AT89C51单片机为核心控制器，通过驱动电路控制LED点阵的显示。
系统架构主要包括单片机最小系统、LED点阵模块、驱动电路以及电源模块等部分。
其中，单片机最小系统包括时钟电路、复位电路和程序存储器；LED点阵模块负责显示内容；驱动电路用于控制LED点阵的亮灭；电源模块为整个系统提供稳定的电源。
三、硬件设计1. 单片机最小系统设计：选用AT89C51单片机，通过时钟电路和复位电路构成单片机最小系统。
时钟电路采用外部晶振，以提供稳定的时钟信号；复位电路采用上电自动复位和按键复位两种方式，以满足不同情况下的需求。
2. LED点阵模块设计：根据实际需求选择合适尺寸和分辨率的LED点阵模块。
通过排针与单片机连接，实现数据的传输和控制。
3. 驱动电路设计：驱动电路采用共阴极或共阳极方式，根据LED点阵的接线方式设计相应的驱动电路。
通过控制驱动电路的通断，实现LED点阵的亮灭。
4. 电源模块设计：为整个系统提供稳定的电源，根据实际需求选择合适的电源模块和电源芯片。
四、软件设计软件设计主要包括单片机的程序设计和上位机界面设计两部分。
1. 单片机程序设计：采用C语言编写单片机程序，实现LED 点阵的显示控制。
程序包括初始化程序、主程序和中断服务程序等部分。
初始化程序用于配置单片机的IO口、定时器等资源；主程序实现LED点阵的显示内容和控制逻辑；中断服务程序用于处理外部中断事件，如按键操作等。
2. 上位机界面设计：通过PC端软件或手机APP等方式，实现与单片机的通信和数据传输。
基于以太网的LED点阵显示系统的设计
在使用 Ｅ Ｃ ８６ 发送和接收数据包前 ，必须 Ｎ ２ Ｊ０
对器 件进 行初 始化 设置 。在软 件复 位后 ，配 置接 收 缓 冲器 、发 送 缓 冲 器 、接 收过 滤 器 、Ｏ Ｔ寄 存 Ｓ 器 、ＭＡ Ｃ寄 存 器 、Ｐ Ｙ寄存 器 以及 ｃｋｕ 引脚 输 Ｈ ｌｏｔ 出频率 ，需要 进行 如下设 置 ：
Ｌ ＡＮＧ ｅ － ｈ ｎ Ｉ Ｗ ｎ ｚｅ （ ｕ ｎ ｄ ｎ ｅ ｈ ｉ ｌ ｏ ｅ ｅ ｆ ｔ ｅ ｏ ｒｅ ｎ ｌ ｔ ｃＥ ｇ ｅ ｒ ｇ Ｇ ａ ｇ ｈ ｕ５ ０ ３ ， ｈｎ ） Ｇ ａ ｇ ｏ ｇ ｃ ｎｃ ｌ ｇ ｅ Ｒ ｓ ｕ ｃｓ ｄ ｅ ｒ ｎ ｉ ｅｉ ， ｕ ｎ ｚ ｏ ６ ５ Ｃ ｉａ Ｔ ａ Ｃ ｌ ｏ Ｗａ ｒ ａ Ｅ ｃｉ ｎ ｎ １
ｅｃ８６ｃｋｕ（）／ ｌｏｔ 脚 输 出 １． ｚ ｎ２ ｉＯｌｏｔ ；／ ｋｕ 引 ２ ｃ ２５ ＭＨ
频率的时钟信号。
ｅ ｃ ８６ Ｐ ｙ ｉ （Ｈ Ｃ Ｎ，０４ ６； ｎ ２ ｊ０ ｈ ＷｒｅＰ Ｌ Ｏ ｔ ｘ７）
３３控 制器 与 Ｌ Ｄ点 阵显 示屏 的软件 设计 ． Ｅ Ｌ Ｄ点 阵 显 示 屏 显 示 的 文 字 是 有 限 的 ， 因 Ｅ 此 ，可 用字 库 软 件制 作 好 所需 要 文 字 的点 阵 编码
用于机场 、商场 、医院等场所 。
参考文献 ：
［ ］李宁． 于 ＭＤ １ 基 Ｋ的 Ｓ Ｍ３ Ｔ ２处理 器应 用开发 ［ Ｍ］． 北
京 ：北 京航 空航 天 大 学 出版社 ，２ ０ ． ０８
数组 ，并保存于Ｓ Ｍ３ 的Ｆ Ａ Ｈ中。各节列车厢 Ｔ ２ ＬＳ 之 间 只是节 序 号不 同而 已 。在 控 制器 的内部 Ｒ Ｍ Ａ 开辟 一块显 示缓 存 区 。７ Ｈ ５ ５ ４ Ｃ ９ 的控制 采用 Ｓ Ｉ Ｐ 串
自制16×16 LED点阵屏
自制16×16 LED点阵屏LED汉字显示屏广泛应用于汽车报站器，广告屏等。
LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。
这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。
LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
所以今天就为大家介绍如何制作16*16LED汉字点阵屏。
先看原理图：准备工作：还没加跳线：焊上154 ：为了走线方便我将154焊在万能板的背面。
焊上16根数据线。
大功告成：效果：另外附上我自己做的学习板的图：自制的ISP下载线：自制的5V电源板：程序如下：======================================================== ========/*取模方式：从上到下从左到右；纵向8点上高位*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit key=P1^4;uchar code table[][32]={/* 薛*/0x20,0x00,0x27,0xFE,0x2C,0xA4,0x24,0xA4,0xF4,0xA4,0x27,0xBC,0x20,0x40,0x22,0x48, 0x23,0x48,0x2A,0xC8,0xF6,0x7F,0x22,0xC8,0x27,0x58,0x62,0x48,0x20,0x40,0x00,0x00, /* 二*/0x00,0x08,0x00,0x08,0x10,0x08,0x10,0x08,0x10,0x08,0x10,0x08,0x10,0x08,0x10,0x08, 0x10,0x08,0x10,0x08,0x10,0x08,0x30,0x08,0x10,0x08,0x00,0x18,0x00,0x08,0x00,0x00,0x01,0x02,0x0E,0x04,0x00,0x18,0xFF,0xE0,0x04,0x10,0x18,0x4C,0x12,0x40,0x12,0x40, 0x12,0x40,0xFF,0xFF,0x12,0x40,0x12,0x48,0x16,0x44,0x32,0xF8,0x10,0x40,0x00,0x00 };uchar data dispram[32]; //////////////////////////////// delayms(uint t) {uchar i;uint j;for(j=0;j<t;j++) for(i=0;i<100;i++); }///////////////////////////////// scan(){uchar i,j,k; for(i=0;i<3;i++)//i为字的个数{for(k=0;k<16;k++) {for(j=0;j<15;j++) {dispram[j*2]=dispram[(j+1)*2];dispram[j*2+1]=dispram[(j+1)*2+1];}dispram[30]=table[i][k*2]; dispram[31]=table[i][k*2+1];delayms(200);//滚动时间设置}}}void main() {TH0=0xfb; TL0=0x30; IE=0x82; TMOD=0x01; TR0=1;P2=0x00;P3=0x00;P1=0x0f;{scan(); }}void t0(void) interrupt 1 {uchar k;key=1;TH0=0xfb;TL0=0x30;k=P1;k=++k&0x0f;P2=dispram[k*2];P3=dispram[k*2+1];P1=k;key=0; }======================================================== ========。
《2024年基于AT89C51单片机的LED点阵显示系统设计》范文
《基于AT89C51单片机的LED点阵显示系统设计》篇一一、引言随着科技的进步和电子设备的普及，LED点阵显示系统因其独特的显示效果和灵活性被广泛应用于各种领域。
本文将介绍一种基于AT89C51单片机的LED点阵显示系统设计，旨在提供一种可靠、高效的LED点阵显示解决方案。
二、系统概述本系统以AT89C51单片机为核心控制器，通过驱动电路控制LED点阵模块进行显示。
系统主要由AT89C51单片机、电源电路、驱动电路和LED点阵模块等部分组成。
其中，AT89C51单片机负责处理输入信号、控制驱动电路，从而实现对LED点阵的显示控制。
三、硬件设计1. 单片机选择：本系统选用AT89C51单片机作为核心控制器，其具有高性能、低功耗、易编程等优点，适用于各种嵌入式系统。
2. 电源电路：电源电路为系统提供稳定的电源，包括正负电源。
其中，正电源用于驱动LED点阵模块，负电源用于提供参考电压。
3. 驱动电路：驱动电路是连接单片机与LED点阵模块的桥梁，负责将单片机的控制信号转换为驱动LED点阵的电流信号。
本系统采用适当的驱动芯片和电路设计，以保证驱动能力和稳定性。
4. LED点阵模块：LED点阵模块是本系统的显示部分，由多个LED灯珠组成。
通过控制不同灯珠的亮灭，可以实现各种文字、图案和动画的显示。
四、软件设计软件设计是本系统的关键部分，主要包括单片机的编程和控制逻辑设计。
本系统采用C语言进行编程，具有易读、易维护、可移植性强的优点。
在软件设计中，需要根据LED点阵的规格和需求，编写相应的控制程序，实现对LED点阵的精确控制。
同时，还需要考虑系统的实时性和稳定性，以保证系统的正常运行。
五、系统实现在系统实现过程中，需要完成硬件电路的搭建和软件的编写、调试。
首先，根据硬件设计图纸，完成电路板的制作和元器件的焊接。
然后，编写单片机程序，并进行调试和优化。
最后，将程序烧录到单片机中，进行系统测试和验证。
在测试过程中，需要检查系统的各项性能指标，如显示效果、稳定性、实时性等，以确保系统满足设计要求。
LED点阵电子显示屏制作
LED点阵电子显示屏制作<a rel='nofollow' onclick="doyoo.util.openChat();return false;"href="#">摘要：LED大屏幕显示系统，以AT89S52单片机为核心，由键盘显示、温度采集、滚动屏幕显示、LED顺时90°旋转大屏幕显示等功能模块组成。
基于题目基本要求，本系统对时间显示和大屏幕显示进行了重点设计。
此外，扩展单片机外围接口、温度采集、滚动屏幕显示、等功能。
本系统大部分功能由软件来实现，吸收了硬件软件化的思想，大部分功能通过软件来实现，使电路简单明了，系统稳定性大大提高。
本系统不仅成功的实现了要求的基本功能,发挥部分也得到完全的实现,而且有一定的创新功能。
关键词：单片机AT89C51；LED点阵大屏幕；滚屏显示0引言LED显示屏是20世纪80年代后期在全球迅速发展起来的新型信息显示媒体，它是利用发光二极管构成点阵模块或者像素单元组成的平面式显示屏幕，以可靠性高、环境适应能力强、使用寿命长、性价比高等特点，在短短的近20来年中，迅速成长为平板显示的主流产品，并越来越广泛地应用到工业、金融、交通、医院及信息广告等各行业1任务设计1.1基本要求设计并制作LED电子显示屏和控制器。
自制一台简易24行*24列点阵的直立式LED电子显示屏和控制器，扩展键盘和相应的接口实现多功能显示控制，能正常显示字符和汉字，汉字点阵为12*12。
显示屏能显示4组特定句子或短语，通过按键切换，选择显示内容。
显示内容可以平滑地向上滚屏，滚屏速度可3级键控。
1.2发挥部分具有实时温度检测，在显示屏中心处显示温度，显示格式为“XX℃”，绝对误差≤1℃。
当直立屏顺时针旋转90o时，显示文字不能相应侧转，保持直立。
采用本机键盘可编辑短语（汉字字数不少于10字）。
具有掉电保护功能。
1.3创新部分上电后的最初显示为一个脸型自动变化图片，通过按键模块的按键，添加了数码管能够显示相应功能的标志。
基于AT89C51单片机的LED点阵显示系统设计
基于AT89C51单片机的LED点阵显示系统设计一、引言随着电子技术的飞速进步，LED点阵显示技术逐渐应用于各个领域，如广告牌、车载显示器、数字时钟等。
本文将介绍一种方案，通过该方案可以实现多种效果的信息显示。
二、系统硬件设计LED点阵显示系统主要由单片机、点阵显示模块、电源模块和外围电路组成。
2.1 单片机选择本文选用AT89C51单片机作为主控制芯片。
AT89C51是一款具有高性能的八位微控制器，具备高速处理能力和丰富的外设接口。
它接受了8051内核，支持多种编程方式，分外适合用于LED点阵显示系统。
2.2 点阵显示模块点阵显示模块是LED点阵显示系统的核心部件，用于显示各种图形和文字。
常见的点阵显示模块有8x8、16x16和32x32等规格，本文以8x8点阵显示模块为例进行设计。
2.3 电源模块电源模块主要为整个系统提供稳定的电源供应。
由于LED点阵显示系统需要同时驱动大量的LED灯，电源模块的功率要求较高。
因此，我们选择了直流稳压电源作为电源模块。
2.4 外围电路外围电路主要包括数码管显示模块、按键输入模块等。
数码管显示模块用于显示系统状态、时间等信息，按键输入模块用于系统参数设置和功能选择。
三、系统软件设计3.1 系统初始化系统启动时，将进行初始化操作。
起首，对单片机进行引脚配置，设置各个引脚的输入输出状态。
然后，对LED点阵显示模块进行初始化，设置亮度、扫描方式等参数。
最后，对外围设备进行初始化，如数码管显示模块和按键输入模块。
3.2 数据处理LED点阵显示系统需要通过单片机来处理要显示的图像和文字内容。
在本设计中，我们接受汉字字库和图形库存储相应的数据，并通过单片机将相应的数据发送到点阵显示模块进行显示。
3.3 功能扩展为了提升系统的功能和用户体验，可以对LED点阵显示系统进行功能扩展。
例如，可以增加温湿度传感器，实时显示当前的温湿度数据；还可以增加红外遥控功能，通过遥控器对系统进行控制。
基于AT89C51单片机的LED点阵显示系统设计
基于AT89C51单片机的LED点阵显示系统设计基于AT89C51单片机的LED点阵显示系统设计一、引言随着科技的不断发展，数字显示技术成为现代生活中不可或缺的一部分。
其中，LED点阵显示系统在广告牌、仪器仪表、计算器等领域有着广泛的应用。
本文将介绍一个基于AT89C51单片机的LED点阵显示系统的设计过程，涉及硬件设计、软件设计以及系统实现等方面。
二、硬件设计该LED点阵显示系统的硬件设计主要包括四个部分：单片机模块、LED点阵模块、输入模块和电源模块。
1. 单片机模块：选择AT89C51单片机作为控制核心，该单片机具有丰富的IO口和强大的计算能力，非常适合用于控制LED点阵显示系统。
单片机模块完成对输入模块的数据读取和处理，并控制LED点阵模块的亮灭。
2. LED点阵模块：采用8*8的单色LED点阵，共有64个LED灯，用于显示各种图形和字符。
单片机模块通过控制各个列线和行线的高低电平来控制LED灯的亮灭，从而实现不同的显示效果。
3. 输入模块：由于AT89C51单片机没有直接的输入接口，需要通过外部电路完成对按键信号的读取。
设计中使用矩阵键盘作为输入模块，采用行列扫描的方法，通过检测按键的状态来实现输入控制。
4. 电源模块：为了保证整个系统的正常运行，设计中需要提供稳定的电源。
采用直流电源供电，通过电源模块对电压进行稳定和过滤处理，从而确保各个模块的正常工作。
以上硬件模块之间通过引脚连接器进行连接，并经过理性布局，以减少对系统性能的影响。
三、软件设计软件设计是LED点阵显示系统中不可或缺的一部分，主要由单片机程序和驱动程序组成。
单片机程序负责对输入信号的读取和处理，驱动程序则负责控制LED点阵的显示效果。
1. 单片机程序：采用C语言编写单片机程序，实现对输入模块的扫描和数据的读取。
根据不同的按键输入，单片机程序可以控制LED点阵的显示模式，如常规显示、滚动显示、逐行显示等。
2. 驱动程序：驱动程序为单片机与LED点阵模块之间的接口程序，负责控制LED点阵的亮灭。
点阵式LED电子显示屏的制作
点阵式LED电子显示屏的制作点阵显示原理我们以中文宋体字库为例，每一个字由16行16列的点阵组成显示。
即国标汉字库中的每一个字均由256点阵来表示。
我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。
因而这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形字符。
以显示汉字“湖”为例，来说明其扫描原理：在UCDOS中文宋体字库中，每一个字由16行16列的点阵组成显示。
如果用8位的AT89S52单片机控制，由于单片机的总线为8位，一个字需要拆分为2个部分。
一般我们把它拆分为左部和右部，左部由8*16点阵组成，右部也由8*16点阵组成，如图2所示。
在本例中单片机首先显示的是左上角的第一行的左半部分，即第一行P0口。
方向为p00到p07，显示汉字“湖”时，p01和p06点亮，由右往左排列，即二进制01000010B，转换为16进制为42H。
左半部第一行完成后，继续扫描左半部的第二行，p01和p05点亮，为00100010B，即16进制2 2H．左半部的第二行。
也为00100010B，即16进制22H。
继续往下面的扫描。
扫描完16行，单片机转向右半部，为了接线的方便，我们仍设计成由右往左扫描，如图2所示，从上图可以看到，这一行全灭，即为00000000B，1 6进制则为00H。
再往下扫描第二行，p22，p23，p24，p25点亮，为二进制00111100b，即16进制3CH。
依照这个方法。
继续扫描完右16行，一共扫描32个8位，可以得出汉字“湖”的扫描代码为：DB 42H 22H 22H 02H 8FH 52H 12H 2FH 28H 28H C8H 48H 4FH 40H 40H41H；DB 00H3CH 24H24H BCH 24H 24H BCH A4H A4H A4H A4H C4H 44H 94H 08H：“湖”由这个原理可以看出，无论显示何种字体或图像，都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。
LED点阵显示仿真----由浅入深之8X8,16X16,24X24LED点阵流动显示
一直以来，对LED点阵显示很感兴趣，特别是流动点阵显示。
论坛里有不少例子，效果都不是很满意。
于是，自己动手。
先试作了8X8点阵。
8X8的点太少，只适合数字显示，从0 ~9流动，效果还不错。
有了8X8的经验，对流动显示的原理已经了解，又试了16X16的，觉得也不难。
但16X16的点仍嫌少了，又做了个24X24的，汉字漂亮。
动画可能效果差些，软件运行显示效果好多了。
8X8初学点阵仿真，常点不亮LED 。
首先，可能是点阵的极性没有正确的接线。
下面的简单方法可判断点阵的逻辑引脚。
运行proteus，在编辑区里放上一个8X8LED，如MA TRIX-8x8-GREEN。
在某些引脚上接上电源和地，试试能不能点亮。
8X8默认是上下引脚，按习惯接法，上面接电源，下面接地，不亮(图左）。
用左下角垂直翻转工具，垂直翻转，再接上电源和地，就可以点亮了（下图）。
如果是做左移显示，可再左旋90°。
如图：这里可看到，左边引脚是行控制，右边引脚是列控制。
然后就可以画线路图了，点阵就保持上面那个方向。
由于点阵引线较多，特别是以后做24X24点阵，所以布线方式不用连线，而用终端加上网络标号，这样可以使画面简洁明了。
连续标号的快捷画法，我以前有帖子介绍过。
这里还是再啰嗦一下。
proteus有一个很好用的PA T(Property Assignment Tool),即属性分配工具。
可以用来做快捷标注，当然还可以用作其它操作。
再连上其它接线，一个线路图很快就可以作好。
下面，就可以写程序的源文件了。
点击菜单\Source,下拉菜单第一条Add/Remove Source Files,按键New，在跳出的对话框里写上新文件名，如8X8.asm，打开。
提示这个文件不存在，要创建吗？是。
然后点Code Gereration tool小箭头，选ASM51 ，点OK。
然后，菜单\Source，看到多了个8X8.asm，点击，出现proteus自带的汇编编辑器，就可以在里面写代码了。
小型LED点阵显示系统的制作
小型LED点阵显示系统的制作LED电子显示屏显示字符原理下图所示为单基色8*8的点阵屏内部结构图：从结构上可知，它的每一列共用一根列线，每一行共用一根行线。
当相应的行接高电平，列接低电平时，对应的发光二极管被点亮。
通常情况下，一块8*8像素的LED 显示屏是不能用来显示一个汉字的，因此，按照其原理结构进行扩展为16*16，就足以显示一个完整的汉字。
在显示过程中，多采用扫描方式，利用人的视觉暂停效应，只要刷新速率不小于25帧/秒，就不会有闪烁的感觉。
3、系统硬件本系统采用89S51为系统的控制核心[1]，用译码器74HC138提供显示的列地址，直接由P0、P2口加大功率三极管提供驱动电路。
（1）89S51简介89S51单片机是A TMEL公司推出的低功耗，高性能CMOS8位单片机，片内含4K bytes 的可编程的Flash只读程序存储器，兼容标准8051指令系统及引脚，并且可采用在线编程（ISP），使得调试非常方便。
其主要参数及引脚图如下：89S51芯片的各引脚功能如下：GND 接地Vcc 接电源P0.0-0.7 开漏双向I/O口P2.0-2.7 内部上拉的双向I/O口P1.0-1.7 内部上拉的双向I/O口P3.0-3.7 内部上拉的双向I/O口特殊功能引脚：MOSI，MISO，SCK（P1.5，P1.6，P1.7）用于ISP编程RXD（P3.0）串行输入口TXD(P3.1) 串行输出口WR (P3.6）外部数据存储器写信号RD (P3.7）外部数据存储器读信号T0 (P3.4) 定时器0外部输入T1 (P3.5) 定时器1外部输入INT0 (P3.3) 外部中断0INT1 (P3.2) 外部中断1RST 复位ALE 地址锁存使能EA/Vpp 外部寻址使能/可编程电压PSEN 程序存储器使能XTAL1 振荡器反相放大器及内部时钟发生器的输入端XTAL2 振荡器反相放大器输出端（2）74LS138译码器[2]74LS138译码器引脚图及功能表如下：从上图可看出74LS138是3-8译码器，它具有三个使能端，三个数据输入端，只有当使能端S1为高电平，而S2与S3之和为低电平时，才能正常工作。
简易LED点阵显示屏系统的设计
Ｌ 复 ＜＝ 荤 二 显 分 ｌ 礁位ｌ二Ｉ 机｝ ｆ 部 Ｉ 晶 振 ：＞ 片 示 ：
— — ． ． ． ． — — — — — — — — — — — ． ． —
Ｊ
Hale Waihona Puke Ｌ———— ———Ｊ ————— ——— —
Ｌ—————— ——— ｊ —————— ———＿ —
０
ｒ — —— —— — —— —— — ］ １．．．．．．．．．．．．．． ．．．．．．．．．．．．．．． ．．．．．．．．．．．．．．
航 空航 天 大 学 出版 社 ０ ６３０ ３ ５ ２ ０ ：５ — ５ ．
［］ ３ 宋晖， 高小明． 于 Ａ Ｒ 的 Ｌ Ｄ 数字 大屏 幕的设 计与 实现［］ 基 Ｖ Ｅ ７ 图 ２系统 的硬件原理 图 （ 上接第 ３ ８页 ） 和形 成 性评 价并 重 ； ２ ９ （ ）定量 评价 和定性 评价并 重 ；３ 自我 评 价 和 他 人 评 价 相 结 合 。 原 有 的 以 总 结性 评 价 为 主 的评 价 （） 方式 已不再适合不断发展 的高职公共英语教学 ，且阻碍 了学生个性化 的学 习。在实施 过程 中， 我们应 注意两点 ： １评 价方式应有 针对性， （） 主 要表现在根据不 同的专业需求制定不 同的评价标准 ， 千篇一律 。根 而非 据 国贸专业的 岗位需求 ， 我们应 着重培养学生 的 口头表达能 力， 在此我 们略增加评价标准 。（ ） 了促进 学生的个性化学 习的发展 ， ２为 我们提倡 自我评价 中的纵 向评价 ， 也就是 阶段性地评价 自己的学 习进 步与否 。 此 举 可 培 养 学 生 的 自我 学 习意 识 。
否
图 ３系统 的软件设计流程 图
５结束 语 ．
该系统 选用 了 Ｓ Ｃ ９ ５ Ｔ ８ Ｃ ２单 片机 和 Ｌ Ｄ灯来 实现 昂贵 的 Ｌ Ｄ显 Ｅ Ｅ
DIY小型LED点阵显示系统led显示屏
DIY小型LED点阵显示系统DIY小型LED点阵显示系统——本文发表于《无线电》2008年第12期近年来LED点阵技术发展迅猛，LED屏已经悄悄地在我们身边普及：使用场所涉及到证券市场、银行、机场、车站、商场等等，包括北京奥运会开幕式上的“巨幅画卷”也使用了巨大的LED显示屏。
LED屏以其使用寿命长、环境适应能力强、亮度高、可视角大等优点受到用户的青睐。
LED点阵对电子爱好者往往有着很大的吸引力，但是由于制作点阵屏接线过于麻烦，不具备制版条件的业余爱好者对此总是望而却步。
笔者利用万用电路板焊接了一块32X16大小的LE D屏，使用AT89S52型单片机对其进行控制。
现将资料整理出来，与广大电子爱好者分享。
整体方案与硬件电路设计本显示屏采用列扫描、直接送行显示码的方式工作，基本显示原理在后面的软件设计部分提及。
分辨率为32X16的显示屏由8个共阳型LED点阵单元构成。
共阳型LED点阵单元（8X8）的结构示意图如图1，由行输入高电平点亮。
图1 LED点阵单元结构示意图图2是8个LED点阵单元级联的接线图。
R1~R16是限流电阻，用来保护LED的安全；V T1~VT32是32只PNP型三极管，在这里起到开关的作用：通过控制B01~B32来使得在任何时刻只有唯一的列导通以点亮该列，当列切换的速度足够快时，由于人眼的视觉暂留现象，看上去整个屏都是亮的，这就是动态扫描的基本原理。
图2 8个点阵单元的级联其实图2已经构成一块LED屏了，如果微处理器有足够大的驱动能力和足够多的I/O口，就可以直接驱动这块LED屏了。
但是为了能用AT89S52单片机来控制它，我们需要再加一些驱动电路和译码电路，以提供足够的驱动能力以及简化与单片机的连接。
行驱动电路使用两片74HC245（图3），这是比较常用的驱动芯片，当DIR接高电平时，A 端为输入、B端为输出。
列扫描电路则利用了两片4-16线译码器74LS154（图4），U4、U5分别对应左、右屏。
LED点阵显示屏系统设计方案
LED点阵显示屏系统设计方案第1章绪论1.1 课题背景1.1.1 选题背景LED显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体，显示屏由几万到几十万个半导体发光二极管像素点均匀排列组成。
利用不同的材料可以制造不同色彩的LED像素点。
目前应用最广的是红色、绿色、黄色。
而蓝色和纯绿色LED的开发已经达到了实用阶段。
LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点[1]。
在短短的十来年中，LED点阵显示屏就以亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定的优点迅速成长为平板显示的主流产品，在信息显示领域得到了广泛的应用。
LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性、可靠性、全色化方向发展。
LED显示屏的应用涉及社会经济的许多领域，主要包括证券交易、金融信息显示、机场航班动态信息显示、港口、车站旅客引导信息显示、体育场馆信息显示、道路交通信息显示、调度指挥中心信息显示、邮政、电信、商场购物中心等服务领域的业务宣传及信息显示、广告媒体新产品等。
1.1.2 研究现状及发展趋势（1）我国LED产业发展现状经历了多年的发展,我国LED产业已从购买芯片、外延片生产应用产品，逐步发展到自主生产外延片和芯片的阶段,并且已具备一定技术和产业基础。
初步形成从外延片生产、芯片制备到器件封装、集成应用等比较完整的产业链。
我国上游产业的现状，一是参与单位多，主要单位有中科院半导体所、中科院物理所、电子工业集团第十三电子研究所、北京大学、清华大学、南昌大学和一些企业；但是这些参与单位都想建立自己产能，起始阶段产能都不大，整个产业看起来资源分散，没有规模；而且科研院所都想建立自己的产能，在技术输出上排外，而实际上各科研单位某一时间突破的可能仅是产业技术链的某一环节，整体上产业化条件还不具备，这样虽然每年看起来各个方面的技术都在突破，但产业化效率非常低。
《2024年基于AT89C51单片机的LED点阵显示系统设计》范文
《基于AT89C51单片机的LED点阵显示系统设计》篇一一、引言随着科技的不断进步，LED点阵显示系统因其卓越的显示效果在多个领域得到广泛应用。
本篇论文旨在设计并构建一个基于AT89C51单片机的LED点阵显示系统。
AT89C51单片机凭借其高集成度、高稳定性以及强大的控制能力，被广泛应用于各种嵌入式系统设计中。
本系统设计不仅实现了LED点阵的高效控制，也进一步提升了系统的显示效果和用户体验。
二、系统设计1. 系统概述本系统以AT89C51单片机为核心，结合LED点阵显示屏，通过单片机控制实现动态图像的显示。
系统主要包括单片机控制模块、电源模块、LED点阵模块等部分。
2. 硬件设计(1) 单片机控制模块：采用AT89C51单片机作为核心控制器，负责接收外部输入的信号并输出到LED点阵模块。
(2) LED点阵模块：选用高亮度的LED点阵屏，由多个小型的LED灯组成，通过单片机的控制实现动态图像的显示。
(3) 电源模块：为整个系统提供稳定的电源，包括正负电源和地线等。
3. 软件设计软件设计主要包括单片机的编程和控制算法的设计。
通过编程实现对LED点阵屏的控制，包括显示内容的输入、处理和输出等。
同时，通过算法优化，实现系统的稳定性和高效性。
三、系统实现1. 硬件连接将单片机控制模块、LED点阵模块和电源模块进行连接，确保各部分之间的信号传输稳定可靠。
2. 程序设计(1) 初始化程序：对单片机的IO口进行初始化设置，确保各引脚的工作状态符合要求。
(2) 显示程序设计：根据实际需求编写相应的显示程序，实现静态或动态图像的显示。
同时，对显示内容进行优化处理，提高显示效果。
(3) 控制程序设计：编写控制程序，实现对LED点阵屏的控制，包括开关机、亮度调节等功能。
四、系统测试与优化1. 系统测试对系统进行全面的测试，包括功能测试、性能测试和稳定性测试等。
确保系统能够正常工作并满足实际需求。
2. 优化与改进根据测试结果对系统进行优化和改进，包括硬件布局的优化、软件算法的优化等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DIY LED点阵显示系统
近年来LED点阵技术发展迅猛，LED屏已经悄悄地在我们身边普及：使用场所涉及到证券市场、银行、机场、车站、商场等等，包括北京奥运会开幕式上的“巨幅画卷”也使用了巨大的LED显示屏。
LED屏以其使用寿命长、环境适应能力强、亮度高、可视角大等优点受到用户的青睐。
LED点阵对电子爱好者往往有着很大的吸引力，但是由于制作点阵屏接线过于麻烦，不具备制版条件的业余爱好者对此总是望而却步。
笔者利用万用电路板焊接了一块32X16大小的LED屏，使用AT89S52型单片机对其进行控制。
现将资料整理出来，与广大电子爱好者分享。
整体方案与硬件电路设计
本显示屏采用列扫描、直接送行显示码的方式工作，基本显示原理在后面的软件设计部分提及。
分辨率为32X16的显示屏由8个共阳型LED点阵单元构成。
共阳型LED 点阵单元（8X8）的结构示意图如图1，由行输入高电平点亮。
图1 LED点阵单元结构示意图
图2是8个LED点阵单元级联的接线图。
R1~R16是限流电阻，用来保护LED的安全；VT1~VT32是32只PNP型三极管，在这里起到开关的作用：通过控制B01~B32来使得在任何时刻只有唯一的列导通以点亮该列，当列切换的速度足够快时，由于人眼的视觉暂留现象，看上去整个屏都是亮的，这就是动态扫描的基本原理。
图2 8个点阵单元的级联
其实图2已经构成一块LED屏了，如果微处理器有足够大的驱动能力和足够多的I /O口，就可以直接驱动这块LED屏了。
但是为了能用AT89S52单片机来控制它，我们需要再加一些驱动电路和译码电路，以提供足够的驱动能力以及简化与单片机的连接。
行驱动电路使用两片74HC245（图3），这是比较常用的驱动芯片，当DIR接高电平时，A端为输入、B端为输出。
列扫描电路则利用了两片4-16线译码器74LS154（图4），U4、U5分别对应左、右屏。
A、B、C、D为输入、Y0~Y15为输出。
此外，还有CS1、CS2两根线分别使能左、右屏译码器，也就是使能左、右屏。
CS1、CS2为低电平使能。
图5是AT89S52单片机最小系统电路。
图3 行驱动电路
图4 译码器扫描电路
图5 单片机电路
硬件制作
LED屏在业余条件下的制作很麻烦，光8块LED点阵单元就有128根飞线。
相信对于很多朋友来说动手焊这么多飞线还是第一次，包括笔者。
所以，制作过程要求有足够的细心和耐心，千万不要急于求成，每天花点时间做，这样可以保证自己不会因疲倦而导致频繁出错。
尽量做到零错误，否则检查起来会很麻烦。
1.元器件选择
该制作涉及到的元器件并不复杂，这里就不再细说。
只是要强调一点：LED点阵单元的引脚排布并不像图1那么规则，不同规格不同型号便有区别。
所以提醒大家购买L ED点阵单元后，需结合所查资料和万用表确定其引脚排列。
就笔者使用的LG12088BH 型点阵单元的引脚排列如表1（仅供参考）：
表1 LG12088BH型点阵单元的引脚排列（仅供参考）行（从上到下依次为）行1 行2 行3 行4 行5 行6 行7 行8 引脚号9 14 8 12 1 7 2 5
列（从左到右依次为）列1 列2 列3 列4 列5 列6 列7 列8 引脚号13 3 4 10 6 11 15 16
电路板选用双面万用电路板，具有较硬的材质也便于焊接走线。
笔者使用了一大一小两块电路板，分为显示面板和背部译码器电路板两部分。
2.硬件制作图解
笔者一直追求美观和制作工艺，虽然焊接较麻烦，但仍然没有采用“飞线一团糟”的焊接方式，较好地利用了细金属导线和质量较好的漆包线。
图6是LED显示面板，驱动芯片和三极管已焊在该板上；图7是显示面板背面的连线方法：16根行线使用细金属丝贯穿整块电路板，然后用漆包线将各个点阵单元的行引脚连接至对应行线上，再用漆包线连接处于同一竖条上的点阵单元的列引脚，此时列线与行线成矩阵状。
最后再焊接限流电阻、三极管基极电阻及相关排针。
电阻、排针都置于显示面板反面（图8）。
LED显示面板焊接完成后（图9），再在另一块板上焊好译码器电路（图10）。
为实现译码器电路与显示面板的电气连接，笔者巧妙地利用了排针与排座（图11）。
完工后的成品如图12所示。
下面就可以使用AT89S52单片机对其进行控制了（图13），如果你还没有单片机系统板，那就得再加一加班了。
图6 LED显示面板
图7 显示面板背面的连线
图8 焊接好限流电阻、三极管基极电阻及排针
图9 显示面板大功告成
图10 译码器电路板
图11 译码器电路板与显示面板通过插座连接
图12 成品
图13 利用单片机系统板对其进行控制软件设计
1.基本显示原理
一个国标汉字是由16X16即256个点（像素）来构成的，显示一个汉字该亮哪些点这些复杂的工作都交给取模软件来完成，同时，取模软件也负责把要显示的汉字转化成程序中要用到的显示代码，代码以一定的规律表征了该亮的点（一般用“1”表示）与不该亮的点（一般用“0”表示），一共256位。
单片机负责将这些代码一段一段有规律地送到LED屏，比如第一次输出表示第1列的16位代码点亮第1列、紧接着再输出16位代码去点亮第2列……直到点亮第16列然后再重新点亮第1列……，如此循环，就完成了这个汉字的显示。
单片机输出的速度足够快时，由于视觉暂留现象使得人眼在同一时刻感受到了这16列输出的信息，也就是看到了这个汉字。
由于AT89S52单片机是8位总线结构，一次不能输出16位代码以显示完整的一列，这样我们把一个字拆分为上下两部分，一次送8位，一共送32次，这样同样完成了一个汉字的显示。
事实上这个汉字区域也可以是在256象素范围内的任何图形。
再结合硬件电路来理解本文的LED屏：显示代码是通过图3所示的驱动电路送至L ED屏的，列的切换则是通过译码器控制三极管VT1~VT32依次轮流导通来实现的，也就是扫描。
2.实际例程参考（提供下载DIY小型LED点阵显示系统.rar）
本期配刊光盘里附带了一些例程和演示视频。
所有例程都提供了详细的注解，清晰易懂。
基于硬件制作成功的基础上可将这些程序直接下载使用。
这些程序包括：
★LED3216显示一幅图片
★LED3216点阵反白交替显示图片
★LED3216点阵交替变化显示汉字
★LED3216点阵拉幕显示图片
★LED3216点阵拉幕显示汉字
★LED3216点阵流动显示汉字
★LED3216点阵模拟北京奥运会开幕式击缶画面
为方便LED屏的灵活使用，笔者在程序中设置了一系列可变参数，可根据自己的需要在程序开头进行调整。
以“LED3216点阵流动显示汉字”工程为例，可以设置移动速度、显示亮度，还可以设置字体大小（最大16X16）以适应显示多种字体和大小的汉字。
除了这些功能，程序还会通过计算字数来自动匹配代码长度，这样使得修改显示内容相当方便。
对于AT89S52型单片机，实际可在程序里放置超过200个16X16汉字的代码。
3.关于取模软件
本期配刊光盘里还附带了图15所示的取模软件。
这款取模软件不仅可以满足我们对取模字数的要求，还可以方便地设置字体、大小。
当然，它也能完成特殊符号、图片的取模。
针对笔者提供的所有例程，均需在该软件参数设置栏的“其他选项”里设置纵向取模、字节倒序。
图14 取模软件
结语
硬件是有限的，但软件是无穷的！相信制作成功后的你已经有用它来设计电子钟的冲动了吧？没错！在硬件的基础上，爱好者可以随意地发挥自己的想象力，利用它开发出更好的产品！。
