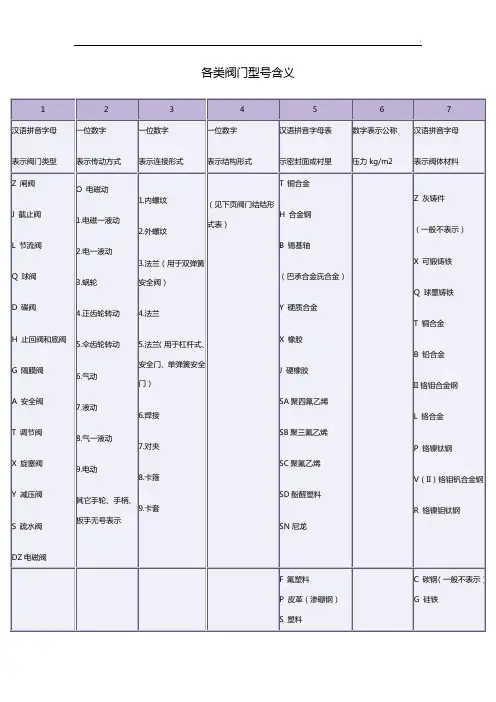

各类阀门型号含义

各类阀门型号含义各类阀门结构形式阀门的其它参数电动阀：“B ”为防爆电动装置。

“Y ”“S ”为未注代号的均为普通型电动装置。

阀门型号：首位前加“K ”表示抗硫阀；“G ”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G ”表示联合设计的截止、节流阀。

“C ”表示CVA 标准。

“S ”表示地下水门。

“W ”高中压表示波纹管阀；“W ”低压表示卧式安装。

“HD ”表示止回蝶阀；“GD ”表示高真空截止阀。

“D ”表示低温阀。

材质：1）C 4 C 6表示耐浓硝酸的新钢种。

2）TI 表示耐剧腐蚀的工业钝钛。

3）N 表示铝铌铜氮钢。

4）RL 表示超低碳的不锈钢。

阀门型号编制组合排列形式类型代号用汉语拼音字母表示如下表各类阀门型号含义各类阀门结构形式其它电动阀：“B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G”表示联合设计的截止、节流阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀；“W”低压表示卧式安装。

“HD”表示止回蝶阀；“GD”表示高真空截止阀。

“D”表示低温阀。

材质：1）C4 C6表示耐浓硝酸的新钢种。

2）TI表示耐剧腐蚀的工业钝钛。

3）N表示铝铌铜氮钢。

4）RL表示超低碳的不锈钢。

水力控制阀二、电缆型号编制方法电力电缆型号含义线芯数×线芯截面（毫米2）+中性线芯（用“1”表示）×中性线芯截面（毫米2）油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：注：a.数字涵义详见以下附表。

b.铜芯代表字母T一般省略不写。

例如：铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。

每一数字表示所采用的主要材料和意义见下表。

阀门型号上每个字母的含义

阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连节形式代号连节形式代号内螺纹外螺纹法兰焊接1 2 4 6对夹卡箍卡套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸阀结构形式代号弹性闸板 0 单闸板 1楔式双闸板 2 单闸板 3明杆平行式双闸板 4 单闸板 5 暗杆楔式刚性双闸板6表 1—5截止阀和节流阀结构形式代号直通式 1 角式 4 直流式5 直通式6 平衡角式7表 1—6球阀结构形式代号直通式 1 L 形 4浮动 T 形三通式5 固定直通式7表 1—7蝶阀结构形式代号杠杆式垂直板式斜板式0 1 3表 1—8隔膜阀结构形式代号屋脊式 1截止式闸板式3 7表 1—9旋塞阀结构形式代号直通式 3 T 形三通式 4填料四通式 5 直通式 7 油封T 形三通式8表 1—10止回阀和底阀结构形式代号直通式 1 升降立式 2 单瓣式 4 多瓣式 5旋启双瓣式6表 1—11安全阀结构形式代号带散热片全启式0 12封闭全启式 4 双弹簧微启式 3 微启式 7 全启式 8带板手微启式5弹簧不封闭带控制机构全启式6 脉冲式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。

阀门型号的意义

K
碳钢
C
铬镍钼钛（铌）耐酸钢 R
Q 中镍钼合金钢 I
铬钼钒合金钢
V
日本的 K 级制，其温度基准与英、美国家的磅级相同，但计量单位采用米制，K 级与磅级之间的关系见
下表：
K级
10 20 40 63 100
磅级 class 150 300 600 900 1500
1.2.7 阀体材料代号
材料名称灰铸铁可锻铸铁球墨铸铁
代号材料名称代号
材料名称
代号
H
铸钢
T
铬镍钛（铌）耐酸钢 P
阀门型号的意义
1.2 阀门型号的意义 1.2.1 阀门的类别代号：
类型代号闸阀 Z 截止阀 J 节流阀 L 球阀 Q
类型蝶阀隔膜阀旋塞阀安全阀
代号 D G X A
类型代号止回阀 H 底阀减压阀 Y 疏水阀 S
类型代号调节阀 T
短系列蝶阀 D1、 D2
排渣用泥浆阀 KZ
给水分配阀 F
短线与阀座密封（或衬里材料）代号隔开。阀门的公称压力为 1、2.5、6、10、16、25、40、64、100、
160、200、320 kg/cm2（0.1MPa）等等级。对于工作介质温度≥450℃的阀门，标示出工作温度，
方法是在 P 右下角用工作温度除以 10 所得熟知的整数表示。如 P54 表示介质工作温度在 540℃左右。
调节阀回转升降式
套筒式多级单
级多级
柱塞式 Z 形针形式
柱塞式套筒式 Z 形
闸板式
套筒式
柱塞式
1.2.5 阀座密封或衬里材料代号
材料代号
材料
代号
材料
代号

阀门型号表示的含义

阀门型号表示的含义
阀门的型号是由阀门类型，阀门驱动方式，阀门连接方式，阀门结构形式，密封材料，阀体材料代号来表示。

1、阀门类型代号为Z-闸阀,P-排污阀，Q-球阀，D-蝶阀，J-截止阀等；
2、阀门的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆；手动不需要写出来
3、阀门的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套；
4、阀门结构形式代号，举例闸阀：0-弹性闸板，1-明杆楔式单闸板，2-明杆楔式双闸板，3-明杆平行式单闸板，4-明杆平行式双闸板，5-暗杆楔式单闸板，6-暗杆楔式双闸板，7-暗杆平行单闸板，9-暗杆平行双闸板；
5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金；
6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。

举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0.1MPa阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。

阀门型号的具体含义，你知道吗？

阀门型号的具体含义，你知道吗？阀门型号编制方法标准JB/T308-2004《阀门型号编制方法》对阀门型号编制方法作了具体规定。

阀门型号编制方法阀门类型①代号传动方式②代号连接形式③代号结构形式④代号密封面材料或衬里材料⑤代号公称压力⑥代号阀体材料⑦代号①阀门类型代号(用字母表示)D=蝶阀Q=球阀Z=闸阀H=止回阀和底阀J=截止阀U=柱塞阀G=隔膜阀A=安全阀L=节流阀P=排污阀X=旋塞阀Y=减压阀S=蒸汽疏水阀当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母第二功能作用名称及代号K=抗硫型B=保温型P=排渣型D=低温型F=防火型W=波纹管型H=缓闭型②传动方式代号（用数字表示）0=电磁动1=电磁液动2=电液动3=蜗轮4=正齿轮5=锥齿轮6=气动7=液动8=气液动9=电动无代号=手柄、手轮、安全阀、减压阀、蒸汽、疏水阀③连接形式代号（用数字表示）1=内螺纹2=外螺纹4=法兰6=焊接7=对夹8=卡箍9=卡套④结构形式代号（用数字表示）闸阀0=明杆锲式弹性闸板1=刚性单闸板2=刚性双闸板3=平行式单闸板4=平行式双闸板5=暗杆锲式单闸板6=暗杆锲式双闸板7=平行式单闸板8=双闸板截止阀、节流阀和柱塞阀1=直通式2=Z形直通式3=三通式4=角式5=直流式6=平衡直通式7=角式球阀1=浮动球直通式2=Y形三通式4=L形5=T形6=四通7=固定球直通式8=T形三通9=L形0=半球直通蝶阀=0=密封型单偏心1=中心垂直板2=双偏心3=三偏心5=非密封型单偏心6=中心垂直板止回阀1=升降直通式2=立式3=角式4=旋启单瓣式5=多瓣式6=双瓣式7=蝶形止回阀⑤密封面或衬里材料代号（用字母表示）B=锡基轴承合金（巴氏合金）M=蒙乃尔合金T=铜合金C=搪瓷N=尼龙塑料X=橡胶D=渗氮钢P=渗硼钢Y=硬质合金F=氟塑料Q=衬铅G=陶瓷R=奥氏体不锈钢H=Cr13系不锈钢S=塑料注：由阀体直接加工的阀座密封面材料代号用“W”表示。

阀门型号的含义

阀门型号表示含义阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素;阀门型号的标准化对阀门的设计、选用、经销,提供了方便;当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂;我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法;一单元：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定;第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型 P 低温型 D a 快速型 Q 防火型 F 阀杆密封波纹管型W 缓闭型H——a低温型指允许使用温度低于-46℃以下的阀门;二单元：传动方式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号ADGHJLPQSUXYZ传动电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄,不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示;三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示,按下表规定;闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料当密封副的密封面材料不同时,以硬度低的材料代号表示;六单元：公称压力数值用阿拉伯数字直接表示,它是MPa的10倍灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名;但下面内容在命名中均予省略：1 连接形式中：“法兰”;2 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”;3 阀座密封面材料中的材料名称;。

轻轻松松读懂阀门全型号

轻轻松松读懂阀门全型号1表示阀门的类型代号各代号代表的阀门类型：Z：闸阀J：截止阀L：节流阀H：止回阀和底阀Q：球阀X：旋塞阀D：蝶阀A：安全阀S：蒸汽疏水阀Y：减压阀G：隔膜阀2表示阀门的传动方式各代号代表阀门传动方式类型：0：电磁动1：电磁-液动2：电-液动3：蜗轮（蜗杆）4：正齿轮5：锥齿轮6：气动7：液动8：气-液动9：电动*若为手动则省略3表示阀门连接方式各代号代表阀门连接方式类型：1：内螺纹2：外螺纹4：法兰式6：焊接式7：对夹式8：卡箍9：卡套4表示阀门结构形式各代号代表阀门的结构形式：闸阀：0：楔式弹性闸板1：楔式单闸板2：楔式双闸板3：平行式单闸板4：平行式双闸板截止阀：1：直通式4：角式5：直流式止回阀：1：直通式2：升降立式3：旋启单瓣式6：旋启单瓣式球阀：1：浮球直通式7：固定直通式5表示阀门密封面材质各代号代表阀门的密封面材质：H：合金钢Y：硬质合金F：氟塑料T：铜合金P：渗硼钢X：橡胶N：尼龙塑料B：锡基轴承合金（巴氏合金）Q：衬铅J：衬胶C、P：陶瓷、渗硼钢W：本体材质( 碳化钨硬质合金 )6表示阀门公称压力代表阀门的公称压力，用阿拉伯数字表示，其数值是以兆帕为单位的10倍。

如：16则代表1.6MPa7表示阀体的材料代号各代号代表阀体的材料：T：铜及铜合金C：碳素钢P：18-8系不绣钢H：Cr13系不锈钢Q：球墨铸铁Z：灰铸铁K：可断铸铁L：铝合金*PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。

各代号代表阀门传动方式类型：0：电磁动1：电磁-液动2：电-液动3：蜗轮（蜗杆）4：正齿轮5：锥齿轮6：气动7：液动8：气-液动9：电动*若为手动则省略3表示阀门连接方式各代号代表阀门连接方式类型：4：法兰式6：焊接式4表示阀门结构形式各代号代表阀门的结构形式：1：直通式5：直流式7：管线直通式（通径）5表示阀门密封面材质各代号代表阀门的密封面材质：W：不锈钢适应介质水、蒸汽、污水、纸浆M：合金适应介质溶液及浆液6表示阀门公称压力代表阀门的公称压力，用阿拉伯数字表示，其数值是以兆帕为单位的10倍。

阀门标识大全及表示方法

阀门标识大全及表示方法阀门标识识别是指通过阀门型号组合排列形式来标识和识别阀门的各种参数。

阀门型号包括口径、阀门类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。

其中，类型代号用汉语拼音字母表示，如闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀等。

各类阀门型号含义如下：闸阀(Z)：0表示电磁动，1表示内螺纹，2表示外螺纹，或衬里（见下表：阀门结构形式）。

截止阀(J)：1表示电磁或液动。

节流阀(L)：2表示电一液动，3表示法兰（用于双弹簧安全阀）。

球阀(Q)：3表示蜗轮阀，4表示法兰。

蝶阀(D)：4表示正齿轮转动，5表示伞齿轮转动，6表示焊接，7表示对夹，8表示卡箍，9表示卡套阀。

隔膜阀(G)：5表示法兰（用于杠杆式、安全门、单弹簧安全门）。

安全阀(A)：6表示气动，7表示液动，8表示气一液动，9表示电动。

减压阀(Y)：XXX表示。

疏水阀(S)：XXX表示。

阀门型号中的各个参数都有其特定的代号，如汉语拼音、数字、字母等，用于表示口径、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。

例如，阀门型号中的汉语拼音字母代号表示阀门类型，数字表示公称压力，字母表示传动方式等。

阀门型号中的阀座密封面或衬里材料也有其特定的代号，如T表示铜合金，H表示合金钢，B表示锡基轴，Y表示硬质合金，X表示橡胶，XXX表示硬橡胶，SA表示聚四氟乙烯，SB表示聚三氟乙烯，SC表示聚氟乙烯，SD表示酚醛塑料，SN表示尼龙，F表示氟塑料，P表示皮革（渗硼钢），S表示塑料，D表示渗氮钢，XXX表示衬胶，TC表示搪磁，CS表示衬塑料，CQ表示衬铅，W表示密封圈由阀体加工。

阀门型号中的公称压力数值用kg/m2表示，阀体材料代号用汉语拼音字母和数字表示，如Z表示灰铸件，X表示可锻铸铁，Q表示球墨铸铁，T表示铜合金，B表示铅合金，II表示铬钼合金钢，L表示铬合金，P表示铬镍钛钢，V（II）表示铬钼钒合金钢，R表示铬镍钼钛钢，C表示碳钢（一般不表示），G表示硅铁。

阀门铭牌编号的意义

阀门铭牌编号的意义阀门型号7部分：阀门型号由阀门类型、驱动方式,连接形式,结构形式,密封面或衬里材料、压力、阀体材料七部分组成。

如图1所示。

举例如球阀Q347F-16C 其中每个编号含义:01、Q类型球阀02、3驱动方式：涡轮03、4连接形式：法兰04、7 结构形式：固定球直通05、F 密封材料：氟塑料06、16公称压力：1.6MPa07、C 阀体材料：碳钢。

01 阀门类型阀门典型类型代号用汉语拼音字母表示,按表1的规定。

表1 类型代号当阀门又同时具有其他功能作用或带有其他结构时,在阀门类型代号前再加注一个汉语拼音字母，典型功能代号按表2的规定。

表2 同时具有其他功能作用或结构的阀门表示代号02 驱动方式驱动方式代号用阿拉伯数字表示,按表3的规定。

表3 驱动方式代号03 连接形式以阀门进口端的连接形式确定代号,代号用阿拉伯数字表示,按下规定。

表4 阀门连接端连接形式代号04 结构形式阀门结构形式用阿拉伯数字表示,依据阀门类型不同按下图的规定。

表5 闸阀结构形式代号表6 截止阀和节流阀结构形式代号表7 止回阀结构形式代号表8 球阀结构形式代号表10 旋塞阀结构形式代号表9 排污阀结构形式代号表 10 安全阀结构形式代号注：省略个别燃气工程中极少用到的阀门类型。

05 密封面或衬里密封面或衬里材料代号以两个密封面中起密封作用的密封面材料或衬里材料硬度值较低的材料或耐腐蚀性能较低的材料表示;金属密封面中镶嵌非金属材料的,则表示为非金属/金属。

按表20规定的字母表示。

表20 密封面或衬里材料代号阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W”表示。

06 压力代号压力级代号采用 PN后的数字,无量纲。

当阀门工作介质温度超过425℃,采用最高工作温度和对应工作压力的形式标注时，表示顺序依次为字母P,下标标注工作温度(数值为最高工作温度1/10),后标工作压力(MPa)的10倍,如P54100。

阀门采用压力等级的,在型号编制时,采用字母 Class 或CL(大写),后标注压力级数字，如Class150或CL150。

阀门型号及各种不同型号具体代表什么意思

阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

1、阀门类型代号
当阀门还具有其它功能作用或带有其他特异结构时，在阀门类型代号前加注一个汉语拼音字母，按下表的规定。

2、传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

3、连接形式
4、结构形式
阀门的结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号：
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五、密封副材料
六、公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。

七、阀体材料
PL50-1.6RF （其中PL是指板式平焊钢制管法兰50是指公称通径DN50 1.6是指公称压力PN1.6 RF是指法兰密封面型式是突面）。

阀门型号的意义

阀门的型号编制及意义阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

1：阀门的型号编制阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti的材料）；型号编制如表1所示。

一单元：类型代号：类型代号用汉语拼音字母表示。

二单元：传动方式代号：传动方式代号用阿拉伯数字表示。

注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。

三单元：连接形式代号：四单元：结构形式代号：结构形式代号用阿拉伯数字表示，如表5--14所示：五单元：阀座密封面或衬里材料代号：阀座密封面或衬里材料代号用汉语拼音字母表示，注：由阀体直接加工密封面材料用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号（隔膜阀除外）。

六单元：公称压力代号：公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

用于电站工业的阀门，当介质最高温度超过530＇C时，其数值是以兆帕（MPa）为单位的工作压力值的10倍。

七单元：阀体材料代号：阀体材料代号用汉语拼音字母表示，如表16所示：PN小于1.6MP a的铸铁和PN大于2.5MPa的碳素钢阀体省略本代号。

阀门型号及其含义说明

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

阀门产品型号表示方法及各符号含义

暗杆楔式
单闸板双闸板
直通式
球浮动
L形
阀
T形
三通式
固定
直通式
蝶阀
杠杆式垂直板式
斜板式
屋脊式
隔膜阀
截止式
闸板式
升降
止回阀和
直通式立式单瓣式
底阀旋启
多瓣式
双瓣式
直通式
旋填料
T形三通通式
塞
四通式
阀油封
直通式 T形三通通式
带散热片
全启式
封闭
微启式全启式
安弹
全簧
带扳手
阀
不封闭
全启式双弹簧微启式
按JB/T 308-1975《阀门型号编制方法》，阀门产品型号由下列7个单元组成
123456 7
阀体
公称
阀
结
连
驱
类
1 --- 用
表阀门类型型号
阀门类型代号
阀门类型
代号
闸阀
Z
球阀
Q
截止阀
J
蝶阀
D
节流阀
L
隔膜阀
G
旋塞阀
X
减压阀
Y
止回阀
H
疏水阀
S
安全阀
A
注：低温(低于-40°C)、保温(带加热套)和带波纹管的
表示。
在5 和 6之 6 —公称压力代号用阿拉伯数字表示，用数值
是以兆帕(MPA)为单位的公称压力值的10倍。
7 —阀体材料代号用汉语拼音字母表示，按下表规定
阀体材料灰铸铁
可锻铸铁球墨铸铁铜、钢合金
代号 Z K Q T
阀体材料铬钼合金钢
Cr5Mo
铬镍不锈耐酸钢 1Cr18Ni9Ti

各类阀门型号含义[1]

各类阀门型号含义[1]各类阀门型号含义各类阀门结构形式阀门的其它参数电动阀: “B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G”表示联合设计的截止、节流阀门型号:阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀;“W”低压表示卧式安装。

“HD”表示止回蝶阀;“GD”表示高真空截止阀。

“D”表示低温阀。

材质:1)C4 C6表示耐浓硝酸的新钢种。

2)TI表示耐剧腐蚀的工业钝钛。

3)N表示铝铌铜氮钢。

4)RL表示超低碳的不锈钢。

阀门型号编制组合排列形式类型代号用汉语拼音字母表示如下表各类阀门型号含义各类阀门结构形式电动阀: 阀门型号:其它“B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G”表示联合设计的截止、节流阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀;“W”低压表示卧式安装。

“HD”表示止回蝶阀;“GD”表示高真空截止阀。

“D”表示低温阀。

材质:1 )C4 C6表示耐浓硝酸的新钢种。

2)TI表示耐剧腐蚀的工业钝钛。

3)N表示铝铌铜氮钢。

4)RL表示超低碳的不锈钢。

水力控制阀二、电缆型号编制方法电力电缆型号含义线芯数×线芯截面(毫米2)+中性线芯(用“1”表示)×中性线芯截面(毫米2)油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下:注:a.数字涵义详见以下附表。

b.铜芯代表字母T一般省略不写。

例如: 铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。

每一数字表示所采用的主要材料和意义见下表。

阀门含义

1、Z41H-25 表示手动(手轮传动省略本代号)闸阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa
2、Z41W-16P这个整体是指的不锈钢闸阀的型号，其中Z代表闸阀，4代表法兰连接，1代表单闸板结构形式，w代表阀座密封面或衬里材料为不锈钢，16代表公称压力，p代表阀体材料为不锈钢
3、Q41F-16P口Q：球阀4：法兰连接1：浮动球，直通式F：密封材料为四氟16：公称压力PN16，P：阀体材质为铬镍系不锈钢
4、H41H-25H 止回阀4 法兰连接1 升降式阀瓣直通流道H 密封面为合金钢材料25 公称压力PN25当公称压力大于等于PN25时，不标注阀体材料代号的，阀体材料是钢
5、ZMAP-25K气动单座波纹管密封调节阀
6、ZZYP-25K自力式压力调节阀(单座)
7、HG41X-16C 防污隔断阀
8、J41H-25 J-截止阀41-法兰连接直通流道H-密封副材料为不锈钢压力等级25公斤DN50公称通径50 公称压力2.5MPa
9、J23W-16P手动开启，J23W是指外螺纹带活接针型阀，公称压力为16公斤W-指密封面材质跟阀体材质是一体的，P-指阀体本身材质为不锈钢
10、Y41W-16P 不锈钢法兰过滤器
11、Q41PPL-40P Q 代表球阀4法兰连接1浮动直通式PPL
是衬里的密封材质(是一种在400℃以下长期使用的工程塑料) 如果
是钢衬的话就是Q41F46-16C F46是聚四氟乙烯16代表压力1.6MPA C铸钢
12、A41W-40P A-安全阀的代号
2-代表外螺纹
1-代表弹簧封闭微启式
W-代表本体密封，结合你后面的P,意思是304密封
40意思是此安全阀是40公斤压力等级的
P-意思是阀体材质是304不锈钢。

阀门型号及含义说明

阀门型号及含义说明、通用阀门：所有阀门型号都有下面七个单元组成:1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材1、阀门类型代号:即：Z闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀丫减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“ D”为低温阀门（低于一40C）;代号前加“B” 为保温的阀门（带加热套）；防火型F;缓闭型H。

（2）截止阀类型代号前加“ W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“ P”表示用于排渣系统阀门，加“ X”或“ K” 为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“ S”表示竖式安装，加“ W ”表示卧式安装。

（5）在地下水用闸阀类型代号前加“ D1 ”、“D2”表示短系列，加“ Q” 表示球蝶阀，加“ S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号:即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下:（一）闸阀结构形式代号:即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号:即：1直通式4角式5直流式（三）止回阀结构形式代号：即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号:（五）调节阀结构形式代号:（六）球阀结构形式代号:即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢丫硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P陶瓷、渗硼钢W本体材质（碳化钨硬质合金）6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

阀门型号解释

阀门型号解释第1单元——阀门类型表示法第2单元——传动方式表示法第3单元——连接形式表示法第4单元——结构形式表示法a、闸阀结构形式表示法b、截止阀、柱塞阀和节流阀结构形式表示法C、球阀结构形式表示法d、碟阀结构形式表示法e、隔膜阀结构形式表示法f、旋塞阀结构形式表示法、止回阀和底阀结构形式表示法gh、安全阀结构形式表示法i、减压阀结构形式表示法j、疏水阀结构形式表示法k、排污阀结构形式表示法第5单元——阀座密封面或衬里材料表示方法第6单元——公称压力表示方法公称压力用压力数值（MPa数值的10倍）表示，并用短横线与前五个单元分开。

第7单元——阀体材料表示方法第二节阀门型号举例各种阀门型号解释：1）、J11T—16K：截止阀，内螺纹连接，直通式，铜合金密封面，公称压力为PN1.6Mpa，阀体材料为可锻铸铁。

2）、J41H—16—80：截止阀，法兰连接，直通式，cr13系不锈钢密封面，公称压力为PN1.6Mpa，通径为80mm。

3）、Z44W—10K—100：闸板阀，法兰连接，明杆，平行式刚性双闸板，由阀体直接加工的密封面，公称压力为PN1.0Mpa，阀体材料为可锻铸铁。

（注：“3“为平行式刚性单闸板）4）、Z41T—10—100：闸板阀，法兰连接，明杆，楔式刚性单闸板，铜合金密封面，公称压力为PN1.0Mpa，通径为100mm（注：“2“为楔式式刚性双闸板）5）、Z45T—16—150：闸板阀，法兰连接，暗杆，楔式刚性单闸板，铜合金密封面，公称压力为PN1.6Mpa，通径为150mm。

（注：“6“为楔式刚性双闸板）6）、Z47T—16—125：闸板阀，法兰连接，暗杆，平行式刚性单闸板，铜合金密封面，公称压力为PN1.6Mpa，通径为125mm。

（注：“8“为平行式刚性双闸板）7）、D341X—10—80：蝶阀，蜗轮传动，法兰连接，结构型式为垂直板式，橡胶密封面，公称压力为PN1.0Mpa，通径为80mm。

阀门型号及含义说明(2021年整理)

阀门型号及含义说明（2021年整理）
阀门是一种用来控制流体（液体、气体、蒸汽等）流动的装置，广泛应用于工业生产、建筑、市政供水、石油、化工、冶金、电力等领域。

不同型号的阀门有不同的结构和功能，下面是一些常见的阀门型号及其含义说明（2021年整理）：
1. 球阀（Ball Valve）：球阀通过旋转球体来控制流体的开关，可以实现快速关断和启动。

2. 蝶阀（Butterfly Valve）：蝶阀的厚度小、结构简单，通过
转动盘状的蝶板来控制流体的开关。

3. 闸阀（Gate Valve）：闸阀通过升降阀杆和滑动门板的相对
运动来控制流体的开关。

4. 截止阀（Globe Valve）：截止阀通过上下移动的阀芯来控
制流体的开关和调节。

5. 止回阀（Check Valve）：止回阀通过阀瓣的反向压力来防
止流体倒流。

6. 调节阀（Control Valve）：调节阀可以根据需要调节流体的
流量、压力和温度等参数。

7. 安全阀（Safety Valve）：安全阀通常用于保护设备或管道
系统，在压力超过设定值时自动打开以减压。

8. 气动阀（Pneumatic Valve）：气动阀通过气动执行器来控制阀门的开关，广泛用于自动化控制系统中。

9. 电动阀（Electric Valve）：电动阀通过电动执行器来控制阀门的开关，适用于需要远程控制和反馈的场合。

10. 水力控制阀（Hydraulic Control Valve）：水力控制阀根据管路中的水压变化来控制其开关状态。

阀门型号上每个字母的含义

阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连节形式代号连节形式代号内螺纹外螺纹法兰焊接1 2 4 6对夹卡箍卡套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸阀结构形式代号弹性闸板 0 单闸板 1楔式双闸板 2 单闸板 3明杆平行式双闸板 4 单闸板 5 暗杆楔式刚性双闸板6表 1—5截止阀和节流阀结构形式代号直通式 1 角式 4 直流式5 直通式6 平衡角式7表 1—6球阀结构形式代号直通式 1 L 形 4浮动 T 形三通式5 固定直通式7表 1—7蝶阀结构形式代号杠杆式垂直板式斜板式0 1 3表 1—8隔膜阀结构形式代号屋脊式 1截止式闸板式3 7表 1—9旋塞阀结构形式代号直通式 3 T 形三通式 4填料四通式 5 直通式 7 油封T 形三通式8表 1—10止回阀和底阀结构形式代号直通式 1 升降立式 2 单瓣式 4 多瓣式 5旋启双瓣式6表 1—11安全阀结构形式代号带散热片全启式0 12封闭全启式 4 双弹簧微启式 3 微启式 7 全启式 8带板手微启式5弹簧不封闭带控制机构全启式6 脉冲式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。

阀门型号及含义说明

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
