开关基础知识介绍
室内开关面板使用介绍
室内开关面板使用介绍
室内开关面板是家居装修中非常重要的部分，它负责控制电源的通断，保障家庭日常用电的安全。
以下是一些常见的室内开关面板及其使用介绍：
1. 单控开关：最常见的开关类型，一个开关控制一个灯或者其他电器设备。
在家庭电路中，单控开关非常普遍。
2. 双控开关：可以实现两个不同位置的开关控制同一个灯。
这种开关通常用在走道、楼梯、房间进门和床头位置，方便在不同位置控制灯的开关。
3. 中途开关：也叫一开多控开关，搭配2个双控开关，可以实现三个不同位置控制同一个灯。
如果需要更多位置控制同一个灯，可以增加中途开关来实现。
4. 双开、三开、四开开关：也叫双（三、四）联开关，多位开关把2~4个开关集成在一个面板，彼此之间相互独立。
这种开关方便一次性控制多个电器设备。
5. 双极开关：双极开关别名是双刀开关，特点是同时切断火线和零线。
多作为浴霸等大功率电器的专用开关。
6. 插座：根据需要接入各种电器设备，有单孔插座、二孔插座、三孔插座等多种类型。
根据电器设备的功率和电流要求选择合适的插座类型和规格。
7. 延时开关、声控开关、红外感应开关等特殊功能开关：这些开关具有特殊功能，可以根据个人需求选择使用。
在使用室内开关面板时，需要注意安全，不要随意拆解和改装，以免造成触电等安全事故。
同时，也要根据具体需求选择合适的开关类型和规格，以保证家庭用电的稳定和安全。
(中文)开关的基础知识
５.
接点接触力小， 接触不安定。
接点接触力在大领域能够得 到高的接触信赖性。设定行 程（操作量）时，要设定到 此领域。
操作力 接触抵 接点接
６.
分离时间
接触时间
接点切换时间７．分离间中COM-NC之 间发生电孤
瞬间性COM的接点是NC、 与NO不进行连接
接触时间中COM-NO之 间发生电孤
操作速度如果过于快，接触时间就会变长，致使在极小的接点间隔内反复进行开闭，电孤对接 点的消耗会变大。
整体动作时需要的力
T otal T ravel
TTF
从动作位置移动至动作限度位置时对推动片施加的必要的力。
到运作为止的动作
P re T ravel
PT 推动片从自由位置到动作位置的移动距离。
动作
运作后的动作 O ver T ravel
整体的动作 T otal T ravel
OT 推动片从动作位置到动作限度位置的移动距离。 TT 推动片从自由位置到动作限度位置的移动距离。
的位置
动作限度位置 T otal T ravel
TTP 推动片到达限位时推动片的位置。
ＴＴＰ＝Ｆ ＰＯ－Ｐ＝ＴＴＦ ＰＲ－Ｐ＝ＰＴＦ ＰＭ－Ｄ＝ＲＰＲ ＰＯ－Ｔ＝ＯＴＰ Ｔ－ＰＴ
３．
記 号 COM NC NO
4.
开关动作 端 子 共通端子
常時閉路端子 常時開路端子
操作量
开关复位
动作① FP→OP 按下推动片，操作力OF、 开关动作（ON）。 动作② OP→TTP 更进一步按下推动片，保 持ON的状态。 动作③ TTP→RP 松开推动片，操作力转换 成RF时开关复位（OF）。

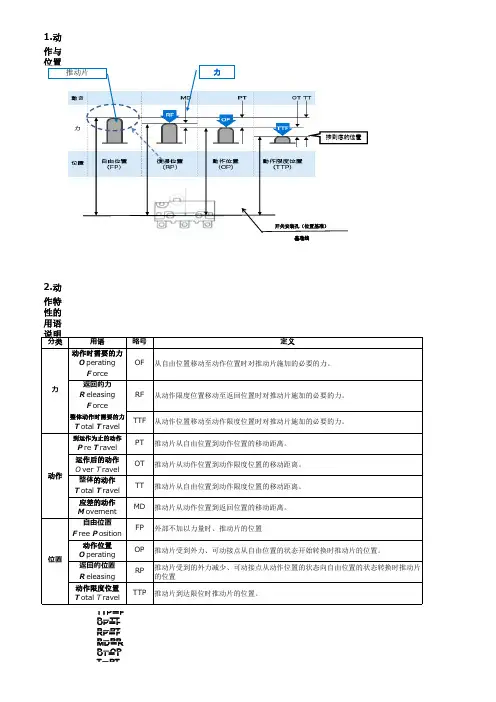

1.动
作与
位置
推动片
开关基础必学知识点
开关基础必学知识点
- 开关的概念：开关是一种用于控制电路中通断状态的装置。
当开关
处于闭合状态时，电路通路被连接，电流可以通过；当开关处于断开
状态时，电路断开，电流无法通过。
- 开关的类型：常见的开关类型有单极单 throw (SPST)、双极单
throw (DPST)、双极双 throw (DPDT)等。
其中，SPST 开关有两个接
线点，只能控制一个电路；DPST 开关有四个接线点，可以同时控制两
个电路；DPDT 开关有六个接线点，可以同时控制两个电路且具有两个
断开位置和两个闭合位置。
- 开关的工作原理：开关内部有一对金属接点，当开关打开时，接点
分离，断开电路；当开关关闭时，接点接触，闭合电路。
开关可以通
过人手操作，也可以通过其他装置、控制信号、温度等外界因素来控制。
- 开关的使用场景：开关广泛应用于家庭电路、工业控制、通信设备、电子设备等各个领域。
常见的应用包括灯光开关、电器开关、电源开关、电机控制等。
开关电源基础知识
开关电源基础知识
1. 你知道开关电源到底是啥玩意儿吗？就好比家里的电灯开关，一按就亮，开关电源也是这样控制电流的呀！比如手机充电器就是个典型的开关电源。
2. 开关电源的工作原理复杂吗？其实也没那么难理解啦！就像人吃饭消化提供能量一样，它把电处理好给设备供能呢！像电脑主机里的电源就是这样工作的。
3. 开关电源有哪些重要的组成部分呢？嘿，这就像搭积木，每个部分都不可或缺呀！像变压器，不就像个大力士在帮忙变魔法嘛！比如一些电器里的变压器。
4. 开关电源的效率能有多高呢？哇塞，那可高得很呢！就如同跑步冠军一样，快速又高效地完成任务！像一些高效节能的灯具用的就是高效率的开关电源。
5. 开关电源的稳定性重要不？当然啦，这可关系重大呀！就好像走钢丝，得稳稳当当的才行呢！像一些精密仪器就需要稳定的开关电源来保障。
6. 开关电源的体积能做很小吗？能呀，小得惊人呢！就像小魔术一样把大东西变小了。
像现在很多便携设备里的电源就超小的。
7. 开关电源在生活中有多常见呢？哎呀，那可太常见啦！简直无处不在呀！像电视、冰箱，到处都有它的身影呢！
8. 开关电源的质量怎么判断呢？这可得好好研究研究呀！就像挑水果，得看外表又得看内在。
比如有些电源用起来就特别靠谱。
9. 开关电源未来会发展成啥样呢？那可不好说呀，也许会像科幻电影里一样厉害呢！说不定以后的电源都超级智能啦！
10. 学习开关电源基础知识有趣吗？当然有趣啦！就像探索一个神秘的世界一样让人兴奋呢！等你了解了就知道啦！。
轻触开关基础知识
电 路 图
此开关属于2P3T （双排3档）
SS43D01 G11电路
图1 :1与3;5-7脚通
图1 :1与3;6-7脚通
图1 :3与4;7-8脚通
KAN0611电路
• 电路
编码器电路图
•
•
例如：按照8421图（右图），当按到1时，Ｃ和１通，其他都不通；按到２时 Ｃ和２通，其他都不通；按到３时，Ｃ和１、２通，其他都不通，以此类推。 Common c connected to Terminate(常见的c连接到终止)
电气性能
• 触点抖动:按照正常使用时的力度轻按手柄中心（每秒3～4次），在导通和断 开过程中测试开关抖动
可靠性能
• • 机械寿命： 根据下面的测试要求进行测试：DC 12V，50mA不带负ห้องสมุดไป่ตู้，按动速率：1次/秒， （3）按力：按力的1.5倍
可靠性能
• • 电气寿命 在带以下负荷的条件下，DC 12V，50mA负载时，按动速率：1次/秒，（3） 按力：按力的1.5倍，在寿命试验设备上连续转换，所得寿命数据
电气性能
• 接触电阻：在以 5V 10mA的直流电源或不低于1KHz的交流电源的电路中，以一个等于2倍按 力的静负荷施加于手柄中心,≤100mΩ; 电阻 (1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ=106Ω =109mΩ)
电性能
• • 绝缘电阻：在端子之间施加DC 100V /1min的条件下,测量端子之间底座、盖板 的电阻值,≥100MΩ :电阻 1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ，1KΩ=10³Ω 1Ω=10³mΩ) 介质耐压：在端子之间施加250V AC(50HZ或60HZ)/1min，无击穿、无飞弧
高压开关基础知识
29
西门子550GIS
Principle of GIS Design
30
开关图解
进（出）线间隔图示
Principle of GIS Design
31
开关图解
隔离开关
Principle of GIS Design
32
D. 主接线图
Principle of GIS Design
33
电气主接线图1
以上反应可以看作SF6气体在电弧作用下的第一段。4 + S 2S2F2 SF4 + 3S
Principle of GIS Design
10
电弧作用下SF6分解物的性质
SF4 S2F2 SF2 破坏肺部，影响呼吸系统
刺激气体，影响呼吸系统
SF6
S + 6F
Principle of GIS Design
9
在上述复合过程中，也有少部分SF6气体与电极材料发生反应。以铜-钨电极为例： 4SF6 + W + Cu 4SF4 + WF6 + CuF2 2SF6 + W + Cu 2SF2 + WF6 + CuF2 4SF6 + W + Cu 2S2F2 + 3WF6 + CuF2
C.露点法
② ③ ④
空气和四氟化碳的测定方法
矿物油的测定方法：用红外分光光度计进行测定 游离酸的测定方法 可水解氟化物的测定方法：用比色分光光度分析法和氟离子选择电极两种方法
⑤
Principle of GIS Design
17
SF6和混合气体
主要是和N2的混合 为什么选择N2？ SF6/N2的混合气体，其电场击穿强度和N2中SF6的浓度及压力有关，通常情况下，N2 占40%时，电强度几乎无差异变化。 是否能和纯SF6一样做绝缘和灭弧气体？ 由于N2只有绝缘性能（惰性气体），不具有灭弧的性质，所以SF6/N2混合气体只能 做绝缘介质，不能用作灭弧。
开关基础知识讲座(一)：开关的定义和分类
开关基础知识讲座（一）：开关的定义和分类
开关与我们的生活息息相关，无论是在制造现场还是在日常生活中都不可
或缺。
开关由外力控制，机械地切换电信号，具体来说，是通过对电子电路的
导通、断开操作或电路自身的切换来发挥作用的。
如图1所示，将电源和灯具与开关连接后，可通过按开关这一外力进行导通
操作来开灯或进行断开操作来关灯。
另外，图2是通过电路的切换操作使用开
关的示例。
在没有按下开关的状态下，L1电路的灯亮着，按下开关后切换电路，点亮了L2电路的灯。
根据接触类型分类
开关按接触类型可分为a型触点、b型触点和c型触点三种。
接触类型是指，操作（按下）开关后，触点闭合这种操作状况和触点状态的关系。
需要根据用
途选择合适接触类型的开关。
下面来简单介绍一下各接触类型的开关。
（1）a型触点开关
a型触点开关是指，没有按下开关时，两个接触点处于断开状态，按下后变
成导通状态。
想通过操作开关运转负荷（电灯或马达等通过与电路连接消耗电
气能源的设备）时，使用a型触点开关。
图1介绍的电路就使用了a型触点开关，没有按下开关时，灯是关着的，按下开关时灯被点亮（图3）。
与图1完全相同的图。
可以看出使用了a型触点开关。
（2）b型触点开关
b型触点是与a型触点正好相反的接触类型。
也就是说，没有按下开关时，
两个触点处于导通状态，按下开关时变成断开状态。
图4的电路在没有按下开
关时，灯是亮着的，按下开关时灯被关闭。
想通过操作开关停止负荷的运转时
使用b型触点开关。
压力开关的基础知识
————————————————————————————————作者：
————————————————————————————————日期：
ﻩ
压力开关的基础知识
ﻫ1. 概述
ﻫ压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时,开关接点动作。主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信ﻫ号,在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏,避免了重大生产事故地发生。ﻫﻫ2． 压力开关主要敏感元件ﻫﻫ2.1 波登管
ﻫ特点:普通型压力开关均采用此类பைடு நூலகம்感元件，主要材质由不锈钢、磷青铜等，测量范围广泛,长野的压力开关测量范ﻫ围从１0Pa(CL12）~１０0MPa(JM1１）ﻫ
2.2 波纹管
ﻫ特点:耐久性及耐振性较波登管好，接断差可调范围大,主要材质有不锈钢、磷青铜等，价格相对较高，但可测压力范ﻫ围较小,最大为15MPa（CＢ3３）
3.２ 最大压力(Ｍａx.P)：压力范围的最大值。
3．３ 满量程(F.S)：压力范围最大值和最小值的差值。ﻫ3.4 接断差（死区）：是指开关设定动作值和复位值的差值，例如当设定、值为1MPa，实际复位值为0.9MPa时,接断差为0.１MPa。
3.5 作温度:是指仪器的内部机构、敏感元件等工作时不会发生持续变形的温度范围。一般压力开关推荐工作温度范围为-５~4０0C，若介质
3.10 上下限两接点HL：是上限式和下限式的组合，分为两接点独立动作（双设定、双回路）和两接点同时动作(单设定、双回路)两种类型。
3.11 上限2接点：合并了两个上限形式，分为分为两接点独立动作（双设定、双回路)和两接点同时动作（单设定、双回路)两种类型。
3.１２ 下限2接点：合并了两个下限形式，分为两接点独立动作(双设定、双回路)和两接点同时动作(单设定,双回路)两种类型。ﻫ3.1３ 耐压:压力开关保持其正常性能所能承受的最大压力。但是当压力开关用于过压场合时，敏感元件将会产生持续形变，这时压力设定值将ﻫ变化，压力开关将不能发挥其正常性能甚至可能损坏。ﻫ３.１4 IP(防护等级)：是由国际电工协会(IEC)所起草,关于灯具防尘防潮特性的标准。具体含义参考综合样本P４。ﻫ
开关电源基础知识学习资料
T = tON + tOFF
volatge, vL(t)
Buck的两个基本的公式
在电感电流连续模式CCM下： Vo=（Ton/T）×Vin=D × Vin
L=（(Vபைடு நூலகம்n-Vout)*Vout） /(ΔI*f*Vin)，这里的ΔI一般 取输出电流的10~30%。
2024/8/31
tON
VIN - VO
➢ 保护功能及附属功能： 1、OCP，OVP，OTP，欠压保护，限功率； 2、 绝缘电阻、绝缘电压、漏电流。
➢ 结构要求： 1、外形尺寸，2、外包装，3、安装条件，4、冷却方式，5、接口方式，6、 重量，7、名牌。
➢ 安规标准及EMC标准： 1、认证标志，3C，UL，GS，PSE，2、EMI测试标准。
工作原理： 通市电，经起动电阻R32 R33 R34给电容C8充电到15V-UVLO(OFF)。IC 开始工作， 输出PWM 脉冲，驱动MOSFET Q2导通，由于输出整流二极管D5、D6反偏截止，能 量存储在变压器T2原边电感。当变压器原边电流上升到输出反馈的设定值，无输出脉 冲，MOSFET Q2关断，D5、D6导通，进入反激阶段，能量从变压器原边传递到变压 器次级，经整流滤波给客户负载供电。如此周而复始，直至关机或保护。
开关电源基本概念3--主要技术指标
➢ 输入要求； 1、输入电压范围，2、输入电压频率，3、额定输入电流，4、输入电压跌落 及瞬间停电，5、浪涌冲击电流，6、静态功耗效率，能效标准，7、输入单 相或三相制，单相分两线制或三线制（classⅠ，classⅡ)，8、保险管。
➢ 输出要求： 1、额定输出电压，2、额定输出电流，3、稳压精度：电压调整率，负载调整 率，纹波及噪声；4、瞬态特性：启动时间，保持时间，输出电压的上升时间、 下降时间、过冲、欠冲。
电气知识基础篇之刀开关、转换开关
电气知识基础篇之刀开关、转换开关刀开关定义：刀开关又称闸刀开关或隔离开关，它是手控电器中最简单而使用又较广泛的一种低压电器。
用途：隔离电源，以确保电路和设备维修的安全；分断负载，如不频繁地接通和分断容量不大的低压电路或直接启动小容量电机。
结构：动触刀、静触座、绝缘底板、操纵手柄。
类型：带熔断器、带灭弧装置、铁壳负荷开关、胶盖开关等。
分类：单/双/三极。
安装: 安装时,手柄向上。
接线：上进下出.文字符号：QS图形符号：刀开关安装、使用注意事项1.刀片应垂直安装，手柄向上为合闸状态，向下为分闸状态。
2.动静触头应有足够大的接触压力，接触良好，以免过热损坏。
3.各相分闸动作应一致。
4.一般不能用来切断负荷电流，如需要应来格按照产品说明书及安全规程的要求执行。
转换开关转换开关又称组合开关，与刀开关的操作不同，它是左右旋转的平面操作。
转换开关具有多触点、多位置、体积小、性能可靠、操作方便、安装灵活等优点，多用于电气控制线路中电源的引入开关，起着隔离电源作用，还可作为直接控制小容量（一般指5KW以下）异步电动机不频繁起动和停止的控制开关。
转换开关同样也有单极、双极和三极。
例如机场行李系统普通输送机使用的转换开关与登机桥使用的钥匙型转换开关。
用途：隔离电源用，也可控制不频繁起停的的异步电动机。
结构：动、静触片、方形转轴、手柄、定位机构、外壳。
动作原理：当将手柄转动到不同的档位时，转轴带着凸轮随之转动，使一些触头接通，另一些触头断开。
分类：一般有电压式的转换开关、万能转换开关、三相以及四相等转换开关文字符号：QS图形符号：单级三级万能转换开关：是一种多档式、控制多回路的主令电器。
接线的线路比较多，所以控制的电源线路也比较广阔，主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关单层的结构示意图万能转换开关符号表示下图显示了开关的档位、触头数目及接通状态，表中用“×”表示触点接通，否则为断开，由接线表才可画出其图形符号。
开关站基础知识简介
展示馆Βιβλιοθήκη 50～80W/m2电压等级
低压供电
电压等级
住宅项目
公建项目
220V
一般情况
单相受电设备总 容量10KW及以下
380V
单一制电价，总 用电负荷单相9KW 容量350KW及以下； 及以上，或者有 两部制电价，总 三相用电设备 容量150KW及以下
电压等级
高压供电
供电电压等级 用户受电变压器总容量
用电指标
住宅项目
每户建筑面积 小于80m2 80～120m2 120～150m2 大于150m2 容量配置标准 4KW 6KW 8KW 按60W/m2计算
用电指标
公建项目
建筑类别 酒店旅馆 办公楼 商业（一般型） 商业（大中型） 剧场影院 车库 用电指标 40～70W/m2 30～70W/m2 40～80W/m2 60～120W/m2 50～80W/m2 8～20W/m2
10KV
250～6300KVA
35KV
6300～40000KVA
110KV
40000KVA以上
容量配置
容量配置
住宅项目
容量上限
Ⅲ型站 Ⅳ型站
公建项目
单个变压器
800KVA
800×2 =1600KVA
1000KVA
1000×2 =2000KVA
2000KVA
2000×4 =8000KVA
整个变电站
变电站位置的选择
开关站基础知识简介
目录
名词解释 用电指标 电压等级 容量配置 变电站位置的选择 变电站与建筑物的间距 负荷等级 用电负荷特征
名词解释
变电站—只有变电功能。 配电站（开关站）—只有配电功能。 变配电站—既有变电功能，又有配电功能。 电业站—产权归供电局的所有，设计也由供电局负责 ，开发商需按照要求预留建筑位置。一般住宅变电站 属于此类。 用户站—产权归用户所有，变配电设备需要用户自己 购买，需要设计院给出高压、低压系统图，供电局负 责审核。一般商业变电站属于此类。 Ⅲ型站—只有变电功能的10KV变电站。 Ⅳ型站—既有变电功能，又有配电功能（开关站）功 能的10KV变电站。
开关插座基础知识
基础知识－开关的分类
1： 连接方式 单极 双极 单路 双路 中间开关
3：保护等级 普通 IPX0 防溅开关IPX4 防喷开关IPX5
2：起动方式 跷板开关 按钮开关 拉线开关 旋转开关 倒扳开关
4 ：安装方式 明装 暗装
基础知识－插座分类
有无保护门： 有保护门 无保护门 使用安装方法： 明装式 暗装式 移动式 台式 地板暗装式
基础知识－各国插座样式
美标
英标
法标(比利时)
德标
中国标准
欧美标准
澳大利亚标准 西班牙标准 意大利标准
基础知识－常用开关样式
一位单控开关
一位双控开关 一位中间开关
二位单控开关 二位双控开关
三位单控开关 三位双控开关
四位单控开关
一位单控带装饰线开关
一位双控带装饰线开关 一位单控带灯开关 一位双控带灯开关
接线简单，方便省事
缺点
用力过大的话，导线易被螺钉压伤。但 如果选用优质电线，此问题一般不 会出现。
不同直径的导线连接时可能压不紧，导 致接触不良。
插入的导线不易拔出，万一接错就会产 生麻烦，导线接触力度不大，另外 软导线无法使用。
若导线粗细不一，并线可能会压不紧
安装建议－1
开关的安装高度为距地1.4m，距门口0.2m处 为宜。 插座的安装高度视使用环境不同而定 客厅：距地30cm 厨房/卫生间：距地1.4m 空调插座：距地1.8m 电源线及插座与电视线及插座的间距不应小于 50厘米。 安装电源插座时，面向插座的左侧应接零线 (N)，右侧应接相线(L)，中间上方应接保护地 线(PE)。 家用电源插座，建议使用带保护门的产品，保 护家人特别是儿童的生命安全。 在托儿所、幼儿园等场所安装的插座都必须带 有保护门，防止儿童发生意外触电。
墙壁开关产品基础知识
墙壁开关产品基础知识一、开关发展历程第一代、拉线开关产品特点：简单流行时间：到80年代中后期逐渐淘汰第二代、指压式开关产品特点：耐用(替代拉线开关）现多用于工程流行时间：10年左右第三代、大翘板开关产品特点：使用方便、美观流行时间：至今第四代：钢支架开关产品特点：质感、时尚、安全流行时间：现各大厂商包括很多杂牌开关都开始采用二、开关、插座、插头类的基本知识（一）产品外型的分类A、按产品的外型尺寸分类：有120型、118型、90型、86型120型：外形尺寸为72×120 （江浙一带）118型：外形尺寸为118×72国内标准（广西市场：桂林、柳州、梧州、贺州、河池、来宾）90型：外形尺寸为90×9086型：外形尺寸为86×86国际标准（广西市场：南宁、贵港、钦北防、百色、贵港）B、按产品的安装形式分明装、暗装（二）开关的品种分类１单控开关（一开单、两开单、开插单）２双控开关（一开双、两开双、开插双）３多控开关⏹一位开关（一位单控、一位双控）⏹两位及多位开关（二位单控、二位双控……⏹开关插座组合（开插单、开带插方双、开方单……）4另外还有延时开关,声控/红外线感应/遥控等.另外：A、装饰板与支架的拔脱力要求在10N至100N之间拔脱力太小则结构不牢靠，用户使用容易出现问题力太大则电工安装不方便，直接会影响到电工的安装B、按键与功能件的拔脱力要求用手就能直接直接分离，这样便于电工安装C、荧光条不发不发光：所有市场上的荧光条本身是不发光的，只是在其材料中添加了荧光剂，使其能吸收光源，在黑夜当中则会释放光源。
刚从包装盒里拿出来的产品是不发光的，只有使其在光源下吸收十几分中光源就能发光。
（三）插座的品种分类⏹ 1.两极插（公司内部名称—插)⏹ 2.三极插(公司内部名称—方）10A三插（10A方）16A三插(16A方）五孔插(插方)⏹ 3.多功能插⏹ 4.三相四极插两极插＋三极插＝普通5孔插两极插＋多功能插＝多功能5孔插单（四）、技术要求和性能1、表面现象（1）、外观造型：我公司的产品外观由专业工业设计公司根据美学原理设计的。
隔离开关基础知识
四.直流隔离开关
兴仁站高压侧三柱水平旋转式直流隔离开关（无接地）
四.直流隔离开关
兴仁站低压侧三柱水平旋转式直流隔离开关（双接地）
四.直流隔离开关
天生桥站低压侧水平旋转式直流隔离开关
四.直流隔离开关
阀厅地刀
四.直流隔离开关
阀厅地刀动静触头
Thank you!
二.隔离开关的结构和分类
连接软母线、合闸状态
连接软母线、合闸状态
连接硬母线、合闸状态
单柱、垂直伸缩式隔离开关
二.隔离开关的结构和分类
分闸状态
合闸状态
GW4型双柱水平旋转式隔离开关
二.隔离开关的结构和分类
分闸状态
合闸状态
GW11型双柱水平伸缩式隔离开关
二.隔离开关的结构和分类源自分闸状态合闸状态GW27型三柱水平旋转式隔离开关
隔离开关基础知识
目录
一.隔离开关的主要用途 二.隔离开关的结构和分类 三.隔离开关的型号、技术参数 四.直流隔离开关
一.隔离开关的主要用途
隔离开关(俗称“刀闸”)是一种最 简单的、供配电系统中使用最多的高压开关， 没有灭弧装置。
它既不能断开正常负荷电流，更不能 断开短路电流，否则即发生“带负荷拉刀闸” 的严重事故。此时产生的电弧不易熄灭，甚 至造成“飞弧”(相间或相对地经电弧短路)， 会损坏设备并严重危及人身安全。
三.隔离开关的型号、技术参数
3、技术参数
额定电压：指隔离开关长时间运行能承受的正常工作电压。 （决定了绝缘水平、尺寸） 额定电流：指隔离开关的触头结构和导电部分在规定环境温 度下允许通过的长期工作电流，其相应的发热温度不会超过 国家标准。（决定了截面，结构） 动稳定电流：指隔离开关在闭合位置时，所能通过的最大短 路电流。亦称额定峰值耐受电流，它表明隔离开关在冲击短 路电流作用下，承受电动力的能力。这个值的大小由导电及 绝缘等部分的机械强度所决定。 热稳定电流：指隔离开关在规定时间内，允许通过的最大电 流，它表示隔离开关承受短路电流热效应的 能力。以短路电 流的有效值表示。隔离开关的铭牌规定一定时间（1、2、4秒 ）的热稳定电流。
开关电源基础知识培训
辅助电路与元件
辅助电路
辅助电路负责对开关电源进行辅助控 制和管理，包括指示灯、散热器等。 辅助电路通常采用LED灯、散热片等 元件，实现辅助功能。
元件
元件是构成开关电源的基本单元，包 括电阻、电容、电感等。这些元件在 开关电源中发挥着不同的作用，共同 协作实现电源的正常工作。
04
开关电源的性能指标与测试
详细描述
拓扑结构是指开关电源的电路组成形式，常见的有降压 、升压、反激、正激等类型。应根据应用需求，如电压 、电流、功率等级以及负载特性等因素，选择合适的拓 扑结构。同时，还需要对所选拓扑进行优化，通过参数 调整和改进，进一步提高电源性能和降低成本。
开关电源的控制策略与优化
总结词
控制策略是开关电源的核心技术之一，对电源性能起 着至关重要的作用。
开关电源的设计流程通常包括需求分析、方案设计、原理 图设计、PCB设计、样机制作和测试等阶段。设计时应遵 循高效、可靠、安全和环保等原则，确保电源在性能、寿 命、安全和环境适应性等方面达到预期要求。
开关电源的拓扑结构选择与优化
总结词
选择合适的拓扑结构是开关电源设计的核心，直接影响 到电源的性能和成本。
详细描述
控制策略包括电压控制、电流控制、功率控制等，应 根据具体应用需求选择合适的控制方式。同时，还需 要对控制策略进行优化，如PID调节、模糊控制等， 以提高电源的动态响应速度、稳定性和鲁棒性。此外 ，智能控制策略的应用也是当前研究的热点，通过引 入人工智能和机器学习等技术，实现对开关电源的智 能控制和自适应调节。
电磁兼容性与安规要求
电磁兼容性（EMC）
评估电源在电磁环境中对电磁干扰的 抑制能力，确保电源正常工作且不对 其他设备产生干扰。
