第八章 电气图的表示方法

合集下载

电气图的组成和表达形式

电气图的组成和表达形式

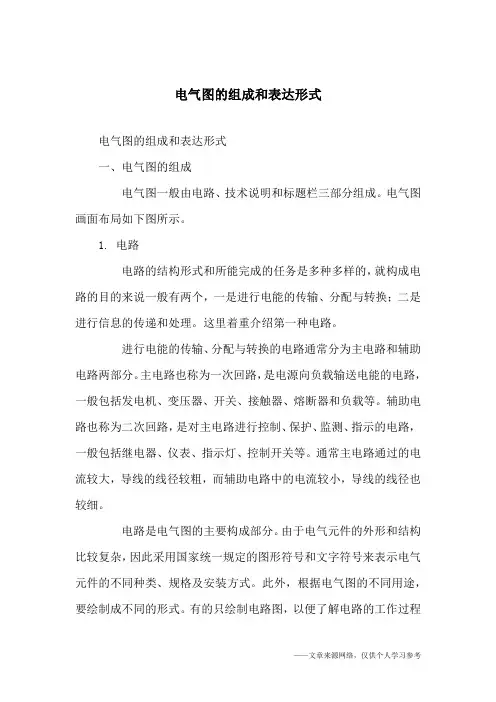

电气图的组成和表达形式电气图的组成和表达形式一、电气图的组成电气图一般由电路、技术说明和标题栏三部分组成。

电气图画面布局如下图所示。

1. 电路电路的结构形式和所能完成的任务是多种多样的,就构成电路的目的来说一般有两个,一是进行电能的传输、分配与转换;二是进行信息的传递和处理。

这里着重介绍第一种电路。

进行电能的传输、分配与转换的电路通常分为主电路和辅助电路两部分。

主电路也称为一次回路,是电源向负载输送电能的电路,一般包括发电机、变压器、开关、接触器、熔断器和负载等。

辅助电路也称为二次回路,是对主电路进行控制、保护、监测、指示的电路,一般包括继电器、仪表、指示灯、控制开关等。

通常主电路通过的电流较大,导线的线径较粗,而辅助电路中的电流较小,导线的线径也较细。

电路是电气图的主要构成部分。

由于电气元件的外形和结构比较复杂,因此采用国家统一规定的图形符号和文字符号来表示电气元件的不同种类、规格及安装方式。

此外,根据电气图的不同用途,要绘制成不同的形式。

有的只绘制电路图,以便了解电路的工作过程及特点。

有的只绘制装配图,以便了解各电气元件的安装位置及配线方式。

对于比较复杂的电路,通常还绘制安装接线图。

必要时,还要绘制分开表示的接线图(俗称展开接线图)、平面布置图等,以供生产部门和用户使用。

2. 技术说明电气图中的文字说明和元件明细表等总称为技术说明。

文字说明注明电路的某些要点及安装要求等,通常写在电路图的右上方,若说明较多,通常采用附页来说明。

元件明细表用来列出电路中元件的名称、符号、规格和数量等。

元件明细表以表格形式写在标题栏上方,表中的序号按自下而上进行编排。

3. 标题栏标题栏在电路图的右下角,其中注有工程名称、图名、图号,还有设计人、制图人、审核人、批准人的签名和日期等。

标题栏是电路图的重要技术档案,栏目中的签名者对图中的技术内容要各负其责。

二、电气图的表达形式1. 简图简图是用图形符号、带注释的框或简化外形表示系统或设备中各组成部分相互关系及其连接关系的图。

电气图纸制图标准及看图方法(DOC48页)

电气图纸制图标准及看图方法(DOC48页)

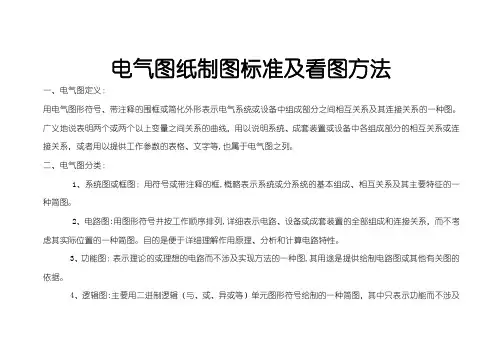

电气图纸制图标准及看图方法一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。

二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图:表示控制系统的作用和状态的一种图。

6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。

7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

(线缆接线图或接线表)⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。

电气图基本表示方法

电气图基本表示方法

2.1.3连接线的连续表示法和中断表示法
为了表示连接线的接线关系和去向,可采用连续表示法和中断表示法。连续表示 法用同一个图线首尾连通的方法,而中断表示法将连接线中间断开,用符号分别 标注其去向。 1、用单线表示的连接线的连续表示法 连续线可以用多线也可以用单线表示。为保持图纸清晰,对于多条去向相同的连 接线常采用单线表示法。
•触点垂直画法
•触点水平画法
•动合触 点
•动断触 点
•动合触 点
•动断触 点
② 另一类为非电和非人工操作的触点(非电继电器、行程开关等 的触点)。
• 在触点附近表明运行方式。
•某行程开关触点位置表示方法 a)用图形表示 b)、c)用操作器件符号表示
2.4.1元器件的基本表示法
3. 技术数据的表示位置
•家用配电箱
2.1.3导线的识别标记及其标注方法
2、补充标记和主标记组合使用示例: 主标记和补充标记组合使用时中间加“/”隔开。如果负极标记与连字符有可能发
生混淆,则负极标记应使用放在括号内的连字符“(—)”来表示。
三、小结:
•线号打印机
•各种线标/线号
2.4.1电路及元器件的单线和多线表示法
• 混合表示法:以上几种表示法灵活 组合,在表达清楚的前提下,越简 单越好。
•QA1
•B B
2.1.4导线的识别标记及其标注方法
在一些电气图上,导线必须作出标记,供使用者识别、接线和检查。 导线的识别标记:标在导线或线束两端,或标在其全长可见部位,用
以识别导线或线束的标记,称为导线的识别标记。
•家用插排
•大型服务器机房
导线识别标记一般由主标记和补充标记两部分组成。 一. 主标记:只标记导线或线束的特征,而不考虑其电气

电气图纸制图标准及看图方法

电气图纸制图标准及看图方法

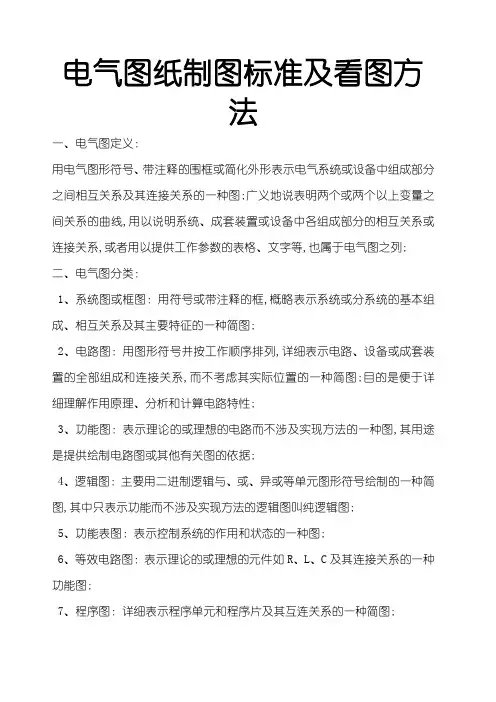

电气图纸制图标准及看图方法一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图;广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列;二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图;2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图;目的是便于详细理解作用原理、分析和计算电路特性;3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据;4、逻辑图:主要用二进制逻辑与、或、异或等单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图;5、功能表图:表示控制系统的作用和状态的一种图;6、等效电路图:表示理论的或理想的元件如R、L、C及其连接关系的一种功能图;7、程序图:详细表示程序单元和程序片及其互连关系的一种简图;8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等;9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图;10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格;⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表;结构单元指在各种情况下可独立运行的组件或某种组合体⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表;线缆接线图或接线表⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线必要时包括内部接线的一种接线图或接线表;⑷电费配置图或电费配置表:提供电缆两端位置,必要时还包括电费功能、特性和路径等信息的一种接线图或接线表;11、数据单:对特定项目给出详细信息的资料;12、简图或位置图:表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图;指用图形符号绘制的图,用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线;三、电气图的特点:1、电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段;2、简图是电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图;3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,或者说各种元件按照一定的次序用连接线起来就构成一个电路;⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法;②元件用于布局图中时有位置布局法和功能布局法;③连接线用于电路图中时有单线表示法和多线表示法;④连接线用于接线图及其他图中时有连续线表示法和中断线表示法;4、图形符号、文字符号或项目代号是电气图的主要组成部分;一个电气系统或一种电气装置同各种元器件组成,在主要以简图形式表达的电气图中,无论是表示构成,表示功能,还是表示电气接线等等,通常用简单的图形符号表示;5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性;一个电气系统中,各种电气设备和装置之间,从不同角度、不同侧面存在着不同的关系;⑴能量流——电能的流向和传递;⑵信息流——信号的流向和传递;⑶逻辑流——相互间的逻辑关系;⑷功能流——相互间的功能关系;四、电气图用图形符号:1、图形符号的含义:用于图样或其他文件以表示一个设备或概念的图形、标记或字符;或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形,是一种以简明易懂的方式来传递一种信息,表示一个实物或概念,并可提供有关条件、相关性及动作信息的工业语言;2、图形符号由一般符号、符号要素、限定符号等组成;⑴、一般符号:表示一类产品或此类产品牲的一种通常很简单的符号;⑵、符号要素:它具有确定意义的简单图形,必须同其他图形组合以构成一个设备或概念的完整符号;⑶、限定符号:用以提供附加信息的一种加在其他符号上的符号;它一般不能单独使用,但一般符号有时也可用作限定符号;限定符号的类型:①、电流和电压的种类:如交、直流电,交流电中频率的范围,直流电正、负极,中性线、中性线等;②、可变性:可变性分为内在的和非内在的;内在的可变性指可变量决定于器件自身的性质,如压敏电阻的阻值随电压而变化;非内在的可变性指可变量由外部器件控制的,如滑线电阻器的阻值是借外部手段来调节的;③、力和运动的方向:用实心箭头符号表示力和运动的方向;④、流动方向:用开口箭头符号表示能量、信号的流动方向;⑤、特性量的动作相关性:它是指设备、元件与速写值或正常值等相比较的动作特性,通常的限定符号是>、<、=、≈等;⑥、材料的类型:可用化学元素符号或图形作为限定符号;⑦、效应或相关性:指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等;分别采用不同的附加符号加在元器件一般符号上,表示被加符号的功能和特性;限定符号的应用使得图形符号更具有多样性;⑷、方框符号:表示元件、设备等的组合及其功能,既不给出元件、设备的细节,也不考虑所有连接的一种简单图形符号;3、图形符号的分类⑴、导线和连接器件:各种导线、接线端子和导线的连接、连接器件、电缆附件等;⑵、无源元件:包括电阻器、电容器、电感器等;⑶半导体管和电子管:包括二极管、三极管、晶闸管、电子管、辐射探测器等;⑷电能的发生和转换:包括绕组、发电机、电动机、变压器、变流器等;⑸开关、控制和保护装置:包括触点触头、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等;⑹测量仪表、灯和信号器件:包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等;⑺电信交换和外围设备:包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等;⑻电信传输:包括通信电路、天线、无线电台及各种电信传输设备;⑼电力、照明和电信布置:包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等;适用于电力、照明和电信系统和平面图;⑽二进制逻辑单元:包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等;⑾模拟单元:包括函数器、坐标转换器、电子开关等;4、常用图形符号应用的说明⑴、所有的图形符号,均由按无电压、无外力作用的正常状态示出;⑵、在图形符号中,某些设备元件有多个图形符号,有优选形、其他形,形式1、形式2等;选用符号的遵循原则:尽可能采用优选形;在满足需要的前提下,尽量采用最简单的形式;在同一图号的图中使用同一种形式;⑶、符号的大小和图线的宽度一般不影响符号的含义,在有些情况下,为了强调某些方面或者为了便于补充信息,或者为了区别不同的用途,允许采用不同大小的符号和不同宽度的图线;⑷、为了保持图面的清晰,避免导线弯折或交叉,在不致引起误解的情况下,可以将符号旋转或成镜象放置,但此时图形符号的文字标注和指示方向不得倒置;⑸、图形符号一般都画有引线,但在绝大多数情况下引线位置仅用作示例,在不改变符号含义的原则下,引线可取不同的方向;如引线符号的位置影响到符号的含义,则不能随意改变,否则引起岐义;⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号,但组合符号是有限的;若某些特定装置或概念的图形符号在标准中未列出,允许通过已规定的一般符号,限定符号和符号要素适当组合,派生出新的符号;⑺、符号绘制:电气图用图形符号是按网格绘制出来的,但网格未随符号示出;五、电气设备用图形符号:1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号;主要适用于各种类型的电气设备或电气设备部件上,使得操作人员其用途和操作方法,也可用于安装或移动电气设备的场合,诸如禁止、警告、规定或限制等就注意的事项;2、电气设备用图形符号的用途:识别、限定、说明、命令、警告、指示;3、设备用图形符号须按一定比例绘制;含义明确,图形简单、清晰、易于理解、易于辩认和识别;六、电气技术中的文字符号:1、电气技术中的文字符号分基本文字符号和辅助文字符号;基本文字符号分单字母符号和双字母符号;2、单字母符号:用拉丁字母将各种电气设备、装置和元器件划分为23大类,每大类用一个专用单字母符号表示;如R为电阻器,Q为电力电路的开关器件类等;3、双字母符号:表示种类的单字母与另一字母组成,其组合型式以单字母符号在前,另一个字母在后的次序列出;双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母,或常用缩略语,或约定俗成的习惯用字母;4、辅助文字符号:表示电气设备、装置和元器件以及线路的功能、状态和牲的,通常也是由英文单词的前一两个字母构成;它一般放在基本文字符号后边,构成组合文字符号;5、补充文字符号的原则:⑴、在不违背前面所述原则的基础上,可采用国际标准中规定的电气技术文字符号;⑵、在优先采取规定的单字母符号,双字母符号和辅助文字符号的前提下,可补充有关的双字母符号和辅助文字符号;⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成;同一设备若有几种名称时,应选用其中一个名称;当设备名称、功能、状态或特征为一个英文单词时,一般采用该单词的第一位字母构成文字符号,需要时也可用前两位字母,或前两个音节的首位字母,或采用常用缩略语或约定俗成的习惯用法构成;当设备名称、功能、状态或牲为二个或三个英文单词时,一般采用该二个或三个音讯的第一位字母,或采用常用缩略语或约定俗成的习惯用法构成文字符号;⑷、因I、O易同于1和0混淆,因此,不允许单独作为文字符号使用;七、电气技术中的项目代号:1、项目代号:用以识别图、表图、表格中和设备上的项目种类,并提供项目的层次关系、实际位置等信息的一种特定的代码;2、通达项目代号可以将不同的图或其他技术文件上的项目软件与实际设备中的该项目硬件一一对应和联系在一起;3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号,按照一定规则组合而成的代码;一个完整的项目代号含有四个代号段:高层代号段,其前缀符号为“=”;种类代号段,前缀符号为“-”;位置代号段,其前缀符号为“+”;端子代号段,其前缀符号为“:”;4、种类代号:用以识别项目种类的代号;有如下三种表示方法⑴、由字母代码和数字组成;- K 2种类代号段的前缀符号+项目种类的字母代码+同一项目种类的序号- K 2 M前缀符号+种类的字母代码+同一项目种类的序号+项目的功能字母代码⑵、用顺序数字1、2、3、……表示图中的各个项目,同时将这些顺序数字和它所代表的项目排列于图中或另外的说明中,如-1、-2、-3……⑶、对不同种类的项目采用不同组别的数字编号;如对电流继电器用11、12、13……;如用分开表示法表示的继电器,可在数字后加“.”5、高层代号是指系统或设备中任何较高层次对给予代号的项目而言项目的代号;如S2系统中的开关Q3,表示为=S2-Q3,其中=S2为高层代号;6、位置代号指项目在组件、设备、系统或建筑物中的实际位置的代号;位置代号由自行规定的拉丁字母或数字组成;在使用位置代号时,就给出表示该项目位置的示意图;如+204 +A +4可写为+204A4,意思为A列柜装在204室第4机柜;7、端子代号通常不与前三段组合在一起,只与种类代号组合;可采用数字或大写字母,-S4:A表示控制开关S4的A号端子,一XT:7表示端子板XT的7号端子;8、项目代号的应用:= 高层代号段 - 种类代号段空隔+ 位置代号段其中高层代号段对于种类代号段是功能隶属关系,位置代号段对于种类代号段来说是位置信息;如=A1-K1+C8S1M4表示A1装置中的继电器K1,位置在C8区间S1列控制柜M4柜中;=A1P2-Q4K2+C1S3M6表示A1装置P2系统中的Q4开关中的继电器K2,位置在C1区间S3列操作柜M6柜中;八、电气图的一般规则:1、电气图面的构成:边框线、图框线、标题栏、会签栏组成;2、幅面及尺寸:边框线围成的图面啊图纸的幅面;⑴、幅面尺寸分五类:A0-A4见表1A0-A2号图纸一般不得加长;A3、A4号图纸可根据需要,沿短边加长;⑵、选择幅面尺寸的基本前提:保证幅面布局紧凑、清晰和使用方便;⑶、幅面选择考虑因素:①、所设计对象的规模和复杂程度;②、由简图种类所确定的资料的详细程度;③、尽量选用较小幅面;④、便于图纸的装订和管理;⑤、复印和缩微的要求;⑥、计算机辅助设计的要求;3、标题栏是用以确定图样名称、图号、张次、更改和有关人员签名等内容的栏目,相当于图样的“铭牌”;标题栏的位置一般在图纸的右下方或下方;标题栏中的文字方向为看图方向,会签栏是供各相关专业的设计人员会审图样时签名和标注日期用;4、图样编号由图号和检索号两部分组成;5、图幅的区分:在图的边框处,竖边方向用大写拉丁字母,横边方向用阿拉伯数字,编号的顺序从标题栏相对的左上角开始,分区数就是偶数;区的代号为字母+数字;如在相同图号第34张A6区内,标记为34/A6;图号3219的单张图F3区内,标记为:图3219/F3;图号为4752的第28张图G8区内,标记为图4752/28/G8;在=S2系统单张图C2区内标记为=S2/C2;在=SP系统第31张图E7区内,标记为=SP1/E7加长号图幅尺寸标题栏:图样编号——图号和检索号字体九、图线、字体及其他:1、图线:粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线,代号依次为A、B、C、D、F、G、J、K;2、字体:如上图3、箭头和指引线开口箭头:用于电气能量、电气信号的传递方向能量流、信息流流向实心箭头:用于可变性、力或运动方向,以及指引线方向;指引线:指示注释的对象,应为细实线;指引线末端加注标记:指向轮廓线内,用一黑点;指向轮廓线上,用一实心箭头;指向电气连接线上加一短划线;4、围框:当需要在图上显示出图的某一部分,如功能单元、结构单元、项目组时,可用点划线围框表示;如在图上含有安装在别处而功能与本图相关的部分,这部分可加双点划线;5、比例:图面上图形尺寸与实物尺寸的比值;通常采用的缩小比例系列:1:10、1:20、1:50、1:100、1:200、1:500;6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头或45°短划线、尺寸数字四个要素组成;⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据,与图形大小及绘图的准确度无关;②、图样中的尺寸数字,如没有明确说明,一律以mm为单位;③、图样中所标注的尺寸,为该图样所示机件的最后完工尺寸;④、物件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上;⑵、尺寸注法①、线性尺寸长度、宽度、厚度的尺寸数字一般注写在尺寸线的上方,也可注写在尺寸线的中断处;②、角度数字一律写成水平方向,注写在尺寸线的中断处,也可采用引出注写的方式;③、在没有足够的位置画箭头或注写数字时也可移出标注;④、一些特定尺寸必须标注符号,如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR,厚度符号δ、用参考尺寸用表示;正方形符号用□;7、安装标高有绝对标高和相对标高之分;绝对标高:海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸;相对标高:选定某一参考面或参考点为零点而确定的高度尺寸;电气位置图均采用相对标高,一般采用室外某一平面、某一层楼平面作为零点而计算高度;这个标高称为安装标高或敷设标高;8、方位:电力照明和电信布置图等类图纸按上北下南,右东左西表示电气设备或构筑物的位置和朝向,但在许多情况下需用方位标记表示其朝向;风向频率标记:表示设备安装地区性一年四季风向情况,在电气布置图上往往还标有风向频率标记;它根据此地区多年平均统计的各个方向吹风次数的百分数,按一定比例绘制而成的;9、建筑物定位轴线:凡承重墙、柱、梁等主要承重构件的位置所画的轴线; 定位轴线编号的基本原则:在水平方向,从左至右用顺序的阿拉伯数字;垂直方向,用拉丁字母由下向上编写;数字和字母用点划线引出;十、简图的布局方法:1、机械制图与简图布局方法上的区别:机械图必须严格按机件的位置进行布局,而简图的布局则可根据具体情况灵活进行;2、图线的布置:表示导线、信号通路、连接线等的图线一般应为直线,即横平竖直,尽可能减少交叉和弯折;⑴、水平布置:将设备和元件按行布置,使得其连接线一般成水平布置;⑵、垂直布置:将设备或元件按列排列,连接线成垂直布置;⑶、交叉布置:将相应的元件连接成对称的布局;3、电路或元件的布局⑴、功能布局法:简图中元件符号的布置,只考虑便于看出他们所表示的元件功能关系,而不考虑实际位置的一种布局方法;在此布局中,将表示对象划分为若干功能组,按照因果关系从左到右或从上到下布置;每个功能组的元件应集中布置在一起,并尽可能按工作顺序排列;大部分电气图为功能图;布局时就遵守的原则:①、布局顺序应是从左到右或从上到下;②、如果信息流或能量流从右到左或从上到下,以及流向对看图都不明显时,应在连接线上画开口箭头;开口箭头不应与其他符号相邻近;③、在闭合电路中,前向通路上的信息流方向应该是从左到右或从上到下;反馈通路的方向则相反;④、图的引入引出线最好画在图纸边框附近;⑵、位置布局法:指简图中元件符号的布置对应于该元件实际位置的布局方法;此咱布局可以看出元件的相对位置和导线的走向;十一、电气图的基本表示方法:一、电路的多线表示法和单线表示法1、多线表示法:每根连接线或导线各用一条图线表示的方法;特点:能详细地表达各相或各线的内容,尤其在各相或各线内容不对称的情况下采用此法;2、单线表示法:两根或两根以上的连接线或导线,只用一条线的方法;特点:适用于三相或多线基本对称的情况;3、混合表示法:一部分用单线,一部分用多线;特点:兼有单线表示法简洁精炼的特点,又兼有多线表示法对描述对象精确、充分的优点,并且由于两种表示法并存,变化、灵活;十一、电气元件的集中表示法和分开表示法:1、集中表示法:将设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法;适用范围和特点:简单的图;各组成部分用机械连接线虚线互相连接起来;连接线必须为直线;2、半集中表示法:为了使设备和装置的电路布局清晰,易于识别,将一个项目中某些部分的图形符号,在简图上分开布置,并用机械连接符号表示他们之间关系的方法;机械连接线可以弯折、分支和交叉;3、分开表示法:为了使设备和装置的电路布局清晰,易于识别,把一个项目中某些部分的图形符号,在简图上分开布置,并仅用项目代号表示他们之间关系的方法;分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量;4、三种方法的比较见图5、项目代号的标注方法⑴、采用集中和半集中表示法绘制的元件,其项目代号只在符号旁标注一次并与机械连接线对齐;⑵、采用分开表示法绘制的元件,其项目代号应在项目的每一部分的符号旁标注;⑶、项目代号的标注位置应尽量靠近图形符号的上方,尤其是项目代号的第3段种类代号就靠近符号的中心;⑷、当电路水平布置时,项目代号标在符号的上方,当电路垂直布置时,项目代号标注在符号的左方;项目代号就水平书写,从上到下或从左到右;⑸、项目代号中的端子代号就标在端子或端子位置的旁边;⑹、对于画有围框的功能单元和结构单元,其项目代号就标注在围框的上方或左方;⑺、大多数情况,项目代号中的高层代号可以标注在标题栏内或图纸的上方简化符号旁项目代号的标注;十二、电气元件触点位置、工作状态和技术数据的表示方法:1、触点分两类:一类靠电磁力或人工操作的触点接触器、电继电器、开关、按钮等;另一类为非电和非人工操作的触点非电继电器、行程开关等的触点;2、触点表示:①接触器、电继电器、开关、按钮等项目的触点符号,在同一电路中,在加电和受力后,各触点符号的动作方向应取向一致,当触点具有保持、闭锁和延时功能的情况下更就如此;②、对非电和非人工操作的触点,必须在其触点符号附近表明运行方式;用图形、操作器件符号及注释、标记和表格表示;。

电气图纸制图标准及看图方法

电气图纸制图标准及看图方法

电气图纸制图标准及看图方法一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。

二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图:表示控制系统的作用和状态的一种图.6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。

7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图.10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表.(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

(线缆接线图或接线表)⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。

第8章(611)

第8章(611)

第八章 电子产品图样及其管理知识
(5)系统图和框图的布局应清晰并利于识别过程和信息 的流向。过程流向垂直布置,表示流程自上而下。控制信息 流向水平布置,通常方向从左至右,用粗线绘制。
(6)系统图和框图可根据需要加注各种形式的注释和说 明。例如,在连接线上可标注信号名称、电平、频率、波形、 去向等,也允许将上述内容集中表示在图的空白处。
(c)清理多余的线,画清方框;(d)描深,注写文字
第八章 电子产品图样及其管理知识
8-2 电 路 图
电路图又称“电原理图”,它是用图形符号并按工作顺 序排列,详细表示电路、设备或成套装置的全部基本组成和 连接关系,而不考虑其它实际位置的一种简图。电路图的功 能是便于详细理解电路、设备或成套装置及其组成部分的作 用原理;为测试和寻找故障提供信息;为编制接线图提供依 据。在安装、检查、试验、调整、维修时,电路图可与接线 图一起使用,它是产品设计、电路分析、维护修理所必需的 技术资料。图8-4为音频放大器电源的电路图。
第八章 电子产品图样及其管理知识
第八章 电子产品图样及其管理知识
8-1 系统图和框图 8-2 电路图 8-3 印制板图 8-4 接线图 8-5 线扎图 8-6 逻辑图 8-7 流程图 8-8 设计文件的分类及编号方法 复习思考题
第八章 电子产品图样及其管理知识
8-1 系统图和框图
根据GB/T6988.3的规定,系统图和框图是用符号或带注 释的框概略表示系统或分系统的基本组成、相互关系及其主 要特征的一种简图。其用途是概略了解系统或设备的总体情 况,为进一步编制详细的技术文件提供依据,也可供操作和维 修时参考。
第八章 电子产品图样及其管理知识
图8-5 文字符号的注写位置
第八章 电子产品图样及其管理知识

电气图的表达形式

电气图的表达形式

电气图的表达形式要确定电气图采用何种表达形式,应根据图样的使用场合和表达的对象。

《电气技术用文件的编制》中规定,电气图的表达形式分为四种。

1、图图是用图示法的各种表达形式的统称。

图也可定义用图的形式来表示信息的一种技术文件。

根据定义,图的概念是广泛的。

它不仅指用投影法绘制的图(如各种机械图),也包括用图形符号绘制的图(如各种简图)以及用其他图示法绘制的图(如各种表图)等。

2、简图简图是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。

在不致引起混淆时,简图可简称为图。

简图是电气图的主要表达形式。

电气图中的大多数图种,如下面将定义的系统图、电路图、逻辑图和连接图等都属于简图。

“简图”是一种技术术语,切不可从字义上去理解为简单的图。

应用这一术语的目的是为了把这种图与其他的图相区别。

再者,我国有些部门曾经把这种图称为“略图”。

为了与其他国家标准,如《机械制图机构运动简图符号》的术语协调一致,故采用了“简图”而不用“略图”。

3、表图表图是表示两个或两个以上变量之间关系的一种图。

在不致引起混淆时,表图也可简称为图。

表图所表示的内容和方法都不同于简图。

经常碰到的各种曲线图、时序图等都属于表图之列。

之所以用“表图”,是因为这种形式主要是图而不是表。

国家标准把表图作为电气图的表达形式之一,也是为了与国际标准取得一致。

4、表格表格是把数据按纵横排列的一种表达形式,用以说明系统、成套装置或设备中组成部分的相互关系或连接关系,或者用以提供工作参数等。

表格可简称为表,如设备元件表、接线表等。

表格可以作为图的补充,也可以用来代替某些图。

电子课件-《机械识图与电气制图(第五版)》-A05-3113 8第八章 基本电气图

电子课件-《机械识图与电气制图(第五版)》-A05-3113 8第八章  基本电气图

第八章 基本电气图
(3)连接线的表示方法 1)连接方法 连接线与框图中点画线框相连时,连接线必须接到 框内的图形符号上
连接线与采用框形符号或带注释的实线框连接时, 连接线要接到实线框的轮廓线上
第八章 基本电气图
2)连接线的形式
连接线一般用细实 线绘制,必要时电源 电路和主信号电路的 连接线用粗实线
2)在连接线上可标注信号名称、频率、波形和去 向等标记
第八章 基本电气图
2.识读电子产品中框图的方法
(1)框图在电子产品中的应用形式
1)整机电路框图
概略地表达成套或整体单机、单台形 式的机电产品电路的框图
第八章 基本电气图
2)系统电路框图 用框图形式来表示系统电路的组成情况
第八章 基本电气图
3)集成电路内电路框图 集成电路内电路的组成情况可以用内电路框图来表示
3)分析整个电路的工作过程、功能关系 4)结合元件表对照各元器件在图中的参照代号及所处 位置,进一步了解其在电路中的作用及主要参数
第八章 基本电气图
§8 — 3 功能图 学习目标
1.了解功能图的常见类型和一般表达形式 2.掌握逻辑功能图的基本表示方法 3.能识读和绘制简单的逻辑功能图
在电气技术中引入逻辑功能图的主要目的是什么?
优点:简便、明了,非常有助于维修人 员对故障的快速诊断和检修
缺点:受语言和文字的约束
兼备了图形符号和文字两种注释的优点, 常用于电气产品说明书中
第八章 基本电气图
(2)框图的布局方式
框图采用功能布局法,能清晰表达过程和信息的流向 1)信息流向一般是从左到右、自上而下 2)对于流向相反的信号应在连接线上加画开口箭头表示 3)控制信号流向与过程流向垂直
第八章 基本电气图

完整版电气工程制图与cad课件

完整版电气工程制图与cad课件
电气电子工程制图与CAD
*
项目代号
项目符号的标注 当电路水平布置时,项目代号标在符号的上方,当电路垂直布置时,项目代号标注在符号的左方。项目代号就水平书写,从上到下或从左到右。 项目代号中的端子代号标注在端子或端子位置的旁边。 对于画有围框的功能单元和结构单元,其项目代号标注在围框的上方或右方。 大多数情况,项目代号中的高层代号可以标注在标题栏内或图纸的上方,简化符号旁项目代号的标注。
电气电子工程制图与CAD
*
一般符号与限定符号
一般符号
可变电阻
压敏电阻
热敏电阻
滑线式变阻器
电阻器上的限定符号
电气电子工程制图与CAD
*
图形符号的用法规则
符号表示工作状态假定 符号的选择 符号的大小 符号的取向 符号的引线 信号流向 新符号的补充
电气电子工程制图与CAD
第八章 电气功能简图通用规则
电气电子工程制图与CAD
*
电气简图的概念
在狭义上,电气简图是用电气图形符号、带注释的线框及连线表示电气系统、分系统、成套装置、设备软件等的概貌,并示出各主要功能件之间和主要部件之间的主要关系的一种电气技术文件。
电气电子工程制图与CAD
*
电气简图的概念
从广义上说,任何能够表明两个或两个以上变量之间关系的图形、曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字、曲线、公式及算法等,也都属于电气简图的范畴。
电气电子工程制图与CAD
*
项目代号
项目代号的编写 高层代号 位置代号 种类代号 端子代号
电气电子工程制图与CAD
*
项目代号
当前位置与项目代号的简化 高层代号已经标注在标题栏内或图纸的上方时,可省略高层代号的标注。 对于画有围框的功能单元和结构单元,可省略围框及更高层次的项目代号。 根据够用为度的原则对项目符号进行简化。强调某项目的实际位置时,可用第二段和第三段组成项目代号;如需表示某项目的端子时,可用第三段和第四段组成项目代号。 对于简单电路,可只标注第三段项目代号。 第三段代号不允许省略 。

电气图的基本表示方法

电气图的基本表示方法

电气图的基本表示方法引言电气图是描述电气系统结构和工作原理的一种图形表示方式,广泛应用于电力系统、控制系统、通信系统等领域。

电气图的基本表示方法是理解电气系统运行的重要基础之一。

本文将介绍电气图的基本表示方法,并详细解释各种图形符号的含义和用法。

1. 线路图线路图是电气图的一种基本表示方法,用来描绘电气系统中各个元件之间的连接关系。

线路图通常使用线段、箭头、图标等图形元素表示电气元件和电气连接。

在线路图中,常用的图形符号包括电源、开关、电阻、电容、电感等。

下面是一些常见的线路图符号:•电源:电源符号•开关:开关符号•电阻:电阻符号•电容:电容符号•电感:电感符号2. 程序图程序图是用来描述控制系统中程序执行流程的一种电气图表示方法。

程序图通常使用框图、箭头、符号等图形元素表示程序的各个部分和流程。

程序图中,常用的图形符号包括开始符号、结束符号、判断符号、输入/输出符号等。

下面是一些常见的程序图符号:•开始符号:开始符号•结束符号:结束符号•判断符号:判断符号•输入/输出符号:输入/输出符号•过程符号:过程符号3. 电路图电路图是用来描述电子电路中元件之间的连接关系和信号传输路径的一种电气图表示方法。

电路图通常使用线段、箭头、图标等图形元素表示电子元件和信号连接。

电路图中,常用的图形符号包括电源、开关、电阻、电容、晶体管等。

下面是一些常见的电路图符号:•电源:电源符号•开关:开关符号•电阻:电阻符号•电容:电容符号•晶体管:晶体管符号4. 接线图接线图是用来描述电气设备的物理连接方式的一种电气图表示方法。

接线图通常使用线段、图标、连接符号等图形元素表示设备之间的连接关系。

在接线图中,常用的图形符号包括线段、连接点、设备符号等。

下面是一些常见的接线图符号:•线段:线段符号•连接点:连接点符号•设备符号:设备符号结论电气图的基本表示方法是电气工程师理解和设计电气系统的重要工具。

本文介绍了电气图的四种基本表示方法:线路图、程序图、电路图和接线图,并详细解释了各种图形符号的含义和用法。

电气原理图符号及代号

电气原理图符号及代号

电气原理图符号及代号电气原理图是电气工程中非常重要的一部分,它通过图形符号和代号的形式,将电气元件、设备和线路等信息用简洁明了的方式表达出来。

熟练掌握电气原理图符号及代号对于电气工程师来说至关重要,下面我们就来详细介绍一些常见的电气原理图符号及代号。

1. 电源符号。

电源符号通常用来表示电路的电源部分,常见的电源符号有直流电源和交流电源。

直流电源通常用一个实心的线段表示,上面有一个加号和一个减号,分别代表正负极。

而交流电源则用一个波浪线和一个线段表示,波浪线代表交流电压,线段代表接地。

2. 开关符号。

开关符号用来表示电路中的开关元件,常见的有单刀单掷开关、单刀双掷开关和按钮开关等。

单刀单掷开关通常用一个实心的线段表示,表示开关的接通和断开;单刀双掷开关则是在单刀单掷开关的基础上增加一个箭头表示开关的切换方向;按钮开关则是用一个实心的圆圈表示,表示按下按钮时接通,松开按钮时断开。

3. 电阻符号。

电阻符号用来表示电路中的电阻元件,通常用一个波浪线的图形表示,两端连接线段代表电阻的两端。

有时也会在波浪线上标注电阻值,以表示具体的电阻数值。

4. 电容符号。

电容符号用来表示电路中的电容元件,通常用两条平行的线段表示,两端连接线段代表电容的两端。

有时也会在符号上标注电容值,以表示具体的电容数值。

5. 电感符号。

电感符号用来表示电路中的电感元件,通常用一个卷曲的线圈图形表示,两端连接线段代表电感的两端。

有时也会在符号上标注电感值,以表示具体的电感数值。

6. 传感器符号。

传感器符号用来表示电路中的传感器元件,常见的有温度传感器、光电传感器、压力传感器等。

不同类型的传感器有不同的符号表示,但都会在符号上标注传感器的类型和功能。

7. 电机符号。

电机符号用来表示电路中的电机元件,通常用一个圆圈加上一个箭头表示,圆圈代表电机本身,箭头代表电机的旋转方向。

有时也会在符号上标注电机的功率和转速等参数。

以上就是一些常见的电气原理图符号及代号,掌握这些符号及代号对于理解和绘制电气原理图至关重要。

(电气控制与PLC)第八章梯形图程序设计方法

(电气控制与PLC)第八章梯形图程序设计方法

I0.0 I0.1 I0.2 Q0.1 Q0.0
Q0.0 I0.1 I0.0 I0.2 Q0.0 Q0.1
Q0.1
2020/7/21
福州大学电气工程与自动化学院
10
提纲
1. 经验设计法 2. 顺序控制设计法与顺序功能图 3. 基于顺序功能图的梯形图设计方法
2020/7/21
福州大学电气工程与自动化学院
I0.1 I0.0 I0.3 I0.2 Q0.0 Q0.1 I0.4 Q0.1
PLC的外部接线图
小车自动往返的梯形图
福州大学电气工程与自动化学院
9
经验设计法——总结
❖ 将继电器电路转换为梯形图 1. 确定PLC的输入/和输出信号。 2. 画PLC的外部接线图 • 启动/停止一般使用常开按钮 • 互锁使用常闭开关 3. 控制线路图 >> 梯形图 4. 注意互锁环节
2. PLC内部的信号,如定时 器、计数器等
3. 多个信号的逻辑组合 (P79,图4-11)
福州大学电气工程与自动化学院
11
顺序控制设计法与顺序功能图
2020/7/21
动力头控制的 顺序功能图
福州大学电气工程与自动化学院
12
顺序控制设计法与顺序功能图
顺序控制设计法 ❖ 首先根据系统的工艺过程,画出顺序功能图 ❖ 然后根据顺序功能图编写梯形图程序。 ✓ 部分PLC提供了顺序功能图编程语言,用户在编程 软件中生成顺序功能图后便完成了编程工作,如西门 子S7-300/400 PLC中的S7 Graph编程语言。 ✓ 容易被初学者接受,对于有经验的工程师,也会提 高设计的效率,程序的调试、修改和阅读也很方便。

有 向 连 线
初始步
与步对应的 动作/命令

第八章 电气图的表示方法

第八章  电气图的表示方法

(3)种类代号 说明项目所指种类,前缀符号:“—”
例:
传感器等检测元件的种类代号:B 电容器和蓄电池的种类代号:C 电动机的种类代号:M 变压器、变换器、变频器、整流器等的种类代号:T
(4) 端子代号
电气连接用导电端子代号,前缀 是“:”
项目上用作同外电路进行电气连接的电器导电端子的代号。
2、项目代号的位置和取向
(2)两功能单元或设备、元器件之间的连接线 用文字符号及数字编号表示中断 相对标 注法
(3)连接线穿越图线较多的区域
将连接线中断,在 中断处加相应的标记 穿越图面的中断线
不同张的图,在中断处 采用相对标记法,并标 注“图序号/图区位置”。
同张图给出相同的标 记号,并给出导线连接线去向Βιβλιοθήκη 箭号六、与连接线有关的技术数据
(5)中性导体和保护导体分开的三相五线系统 400/230 V 3/N/PE AC 400/230 V
第四节 元器件触点位置和工作状态表示方法
一、元器件工作状态的表示方法
处在设备正常工作 时的状态位置
处在断开位置
处在非激励或 断电状态
处在非工作状 态或位置
元器件表示的基本原则:
A、单稳态原件,如果需要表示在激励或通电状态,需要 特别说明。 B、两个或多个稳定位置或状态的其他开关装置,可表示 为任何一个位置或状态,图中说明。 C、标有OFF状态的多稳定位置的手动控制开关在OFF位置。 D、应急、备用、告警、测试用途的手动控制开关,表示 在设备正常工作时的状态。 E、凸轮、变量控制的引导开关在图中规定的位置。
三、连接线分组和标记
不多于五条
组间距大 于线间距
为了便于看出连接线的功能或去向,可在水平连接线上方 及垂直连接线的左边或连接线中断处作信号名标记或其他标记。

电气图基本表示方法教材

电气图基本表示方法教材

家用插排
大型服务器机房
导线识别标记一般由主标记和补充标记两部分组成。 一. 主标记:只标记导线或线束的特征,而不考虑其电气 功能的标记系统,称为主标记。主标记分为从属标记、 独立标记和组合标记三种。 1、从属标记:以导线所连接的端子的标记或线束所连接的 设备的标记为依据的导线或线束的标记系统,称为从 属标记。从属标记又分为从属本端标记、从属远端标 记、从属两端标记。从属标记可以采用中断线的表示 方法。
某行程开关触点位置表示方法 a)用图形表示 b)、c)用操作器件符号表示
2.4.1元器件的基本表示法
3. 技术数据的表示位置

电气元器件的技术数据一般标在图形符号近旁。
– – – 连接线水平布置:尽可能标在图形符号下方,如图a 连接线垂直布置:标在项目代号的左方。符号外边给出的技术数 据应放在项目代号下方,如图b 其他:方框符号或简化符号内,如图c
举例:端子标记
举例:端子标记
继电器接线端子序列号和功能数字组合
2.4.3元件接线端子表示法
3、端子代号的标注方法: ① 电阻、继电器、模拟和数字电路等硬件的端子代号应标注在其图形符号的 轮廓线外部,符号轮廓线内的空隙标注元件的功能和注解等。 ② 对用于现场连接、试验和故障查找的连接器件(端子、插头座等)的每一 连接点都应标注端子代号。 ③ 在画有围框的功能单元或结构单元中,端子代号必须标注在围框内,以免 误解。
接机架或机壳 等电位连接
家用配电箱
2.1.3导线的识别标记及其标注方法
2、补充标记和主标记组合使用示例: 主标记和补充标记组合使用时中间加“/”隔开。如果负极标记与连字符有可能发 生混淆,则负极标记应使用放在括号内的连字符“(—)”来表示。
三、小结:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(a)继电器
(b)按钮开关 使用项目代号(文字符号)表示它们之间关系,不同部分 的图形符号用同一项目代号表示。
3.半集中表示法
把同一个项目中某些部分的图形符号在图上集中表示,某 些部分在图中分开布置,并用机械连接符号(虚线)把它们连 接起来。
(a)继电器
(b)按钮开关
4.重复表示法
将一个复杂符号示于图上的两处或多处。
第五节 项目代号
1.项目结构的划分
项目“树”状结构图
项目结构划分原则 (1)按功能原则划分结构
按功能划分的项目结构
(2)按位置原则划分结构
按位置划分的项目结构
2.项目代号的组成
项目代号的主要部分是由符号和阿拉伯数字构成。
字符为大写正体,字母I和O以及各民族特有的字符不应采用。
完整的项目代号包括四个代号段: ① 高层代号 ② 位置代号 ③ 种类代号 ④ 端子代号
三、电器接线端子的识别
识别方法
①按照一种公认方式明确接线端子的具体位置; ②按照一种公认方式使用颜色代号; ③按照一种公认方式使用图形符号; ④使用大写拉丁字母和阿拉伯数字的字母数字符号。
四、以字母数字符号标记的端子标志
1.单个元器件 单个元器件的两个端点用连续的两个数字表示; 单个元器件的中间各端子一般用自然递增数字表示。
2.连接线的中断表示法 (1)去向相同的导线组
(2)两功能单元或设备、元器件之间的连接线 用文字符号及数字编号表示中断 相对标 注法
(3)连接线穿越图线较多的区域
将连接线中断,在 中断处加相应的标记
穿越图面的中断线
不同张的图,在中断处 采用相对标记法,并标 注“图序号/图区位置”。
同张图给出相同的标 记号,并给出导线连 接线去向的箭号
一个元件上多个端子 端子数 目符号
逗号隔开
省略号隔开
2.相同元器件组 冠以不同 的字母 数字并添加 实心圆点
字母:用以标志交、直流系统中电器的端子。 数字:用来标志不需要或不可能识别相位、极性的电器的端子。 标志直流元件端子: 从A至M 标志交流元件端子:从N至Z 交流
直流
3. 同类元器件组 同类元器件组用相同字母标志时,可在字母前冠以数字来区别。
本 振
AGC 增益控制
控制回路用 细实线
三、连接线分组和标记
不多于五条
组间距大 于线间距
为了便于看出连接线的功能或去向,可在水平连接线上方 及垂直连接线的左边或连接线中断处作信号名标记或其他标记。
四、导线连接点表示
“T”型接法
“十”字型接法
示出连接线走向的表示方法
导线不连接(跨越)
“T”型连接线连接的示例
第八章 电气图的表示方法
内 容
第一节 电路的表示方法 第二节 电气元件的表示方法 第三节 第四节 第五节 第六节 第七节 连接线的一般表示方法 元器件触点位置和工作状态表示方法 项目代号 端子和端子代号 标注、注释和标记
第一节
一、电路布局
电路的表示方法
信号的流向: 一般从左至右 或从上至下 与规定方向 相反,用开口 箭头表示
六、与连接线有关的技术数据
连接线关联的技术数据应注意以下几点: 1.应被清楚地关联到相关连接线; 2.不可接触或跨越连接线; 3.应置于连接线附近,水平线之上或垂直线之左。
通过指引线 对连接线 进行标记
如果技术数据表示时无法毗邻连接线,应置于内容区的其他位置并带 有至连接线的指引线或参考。
技术数据应与和连接线有关的任何参照代号或信号代号 清楚地分离。
(a)导线的一般符号
(b)母线
(c)电缆
2. 导线根数的表示方法
导线少于四根,用短斜线 的数量表示导线的根数。
多于四根,用短斜线加 数字表示。
3.导线特征的表示方法
三相交流供电, 一根中性线N。 频率为50Hz, 电压为380V。
铝材料
电路由截面积为 70mm2的3根相线和 截面积为35mm2的一 根中性线(N)组成
(a) 具有两个磁芯和两个 次级线圈的电流互感器
(b) 每个互感器都有次级 线圈的两个电流互感器
图 必须同时标注端子符号或端子代号以表示(a)与(b)之间差别的示例
端子排(端子板): 装有多个互相绝缘并通常对地绝缘的端子的板、块或条。
端子排及端子标志图例
二、端子代号
1.端子代号的组成
项目端子有标记时,端子代号必须与项目上端子的标记相一致; 项目端子没有标记时,应在图上设定端子代号。
二、图线的粗细
电源电路 用粗实线
Q1 FU KM1 FR
A
KM3 TA KM2 Y △
M 3~
细实线
粗实线:电源主电路、一次电路、电流回路、主信号通路; 细实线:控制回路、二次回路、电压回路。 母线通常比粗实线还宽一些。
天 线
主信号通道 用粗实线
扬声器 选 频 混 频 中 放 一 中 放 二 解 调 低 放 功 放
3
Y △
3
-T1 110/10kV 6300kVA Y,d5 50Hz
电力变压器的标注
2.标记
一般用于对接线端子、导线和回路的位置进行说明。
(1)接线端子的标记
(2)导线的标记 包括主标记和补充标记。 主标记是只标记导线或线束的特征,而不考虑其电气功能 补充标记包括:功能标记、相位标记、极性标记等。 格式:“主标记 / 补充标记”
主标记分为从属标记、独立标记和组合标记。
(1)从属标记 包括从属本端标记、从属远端标记、从属两端标记等。
分类 要求 示例
对于导线,其终端标记应与远端 从属远 所连接项目的端子代号相同; 对于线束,其终端标记应标出远 端标记 端所连接的设备的部件的标记。 对于导线,其终端标记应与所连 从属本 接项目的端子代号相同; 对于线束,其终端标记应标出所连 端标记 接的设备的部件的标记。 对于导线,其终端标记应同时标明 从属两 本端和远端所连接项目的端子代号; 端标记 对于线束,其终端标记应同时标出 本端和远端所连接设备的部件标记。
(1)高层代号
例:
前缀符号“=”
“小李家”用W1代码表示; “书房”用S2代码表示; 则 “小李家书房的电脑桌”的高层代号可表示为: “=W1=S2”, 多层次的项目中,高层代号的前缀符号可以合并,只在前面 使用一个前缀符号即可。
例: “=W1=S2”,简化为“=W1S2”
(2)位置代号 例:
前缀符号“+”
同类元器件组接线端子标志示例
4.常见的特定导线的线端标记
特定导线 名 称 标记符号 交流系统的电源1相 交流系统的电源2相 交流系统的电源3相 交流系统的电源中性线 直流系统的电源正极 直流系统的电源负极 直流系统的中间线 保护接地线 接地线 保护中性导体 不接地保护线 无噪声接地线 等电位 机壳或机架 L1 L2 L3 N L+ LM PE E PEN PU TE CC* MM* 电器接线端子 名 称 标记符号 交流系统1相 交流系统2相 交流系统3相 交流系统中性线 直流系统正极 直流系统负极 直流系统中间线 保护接地 接地 — — 无噪声接地 等电位 机壳或机架 U V W N C D M PE E — — TE CC* MM*
表示实际电线走向的 连接线连接的示例
表示线束的连接 线连接的示例
五、连接线的连续表示法和中断表示法 1.连接线的连续表示法
连接线单 线表示
两端多 线表示
顺序相同、次序不 明显,每端标明第 一根连接线。
顺序不同,在每一 端标明每根连接线。
折向导 线走向
导线两端采用 相同的标记号
6 5
3
汇入导线表示法
四位多路选择器符号的重复表示法
(a)未补充公共控制框
(b)补充公共控制框 四位多路选择器符号的简化重复表示法
二、元件中功能无关的部分
1.组合表示法
两个继电器封装单元
四输出与非门封装单元
2.分立表示法
(a)两个继电器
(b)四输入与非门
第三节
连接线的一般表示方法
一、导线的一般表示方法
1.导线的一般符号
例:
端子板X的5号端子
标注为“— X:5”
继电器K2的C号端子,可标注为“— K2:C” 端子代号通常采用数字或大写字母,特殊情况下也可用小 写字母。
2.端子代号的标注方法 (1)电阻器、继电器、模拟和数字硬件的端子代号 标在其图形符号的轮廓线外面
(a)电阻器符号
(b)求和模拟单 元的符号
(c)与非功能 数字单元符号
模拟和数字硬件的端子代号标注示例
(2)用于现场连接、试验和故障查找的连接器件 每一连接点都应标注端子代号
(a)端子板
(b)多极插头插座
连接器件端子代号标注方法示例
(3)画有围框的功能单元或结构单元
端子代号必须标注在围框内
画有围框单元端子代号标志示例
端子代号为:—A5—X1:1、:2、:3、:4和:5; —A5—X2:1和:2。
与连接线关联的技术数据的示例
直流电和交流电路的电压等级表示方式示例
(1)直流电压 110 V DC 110 V (2)直流或交流电压 250 V AC/DC 250 V (3)三相三线系统 400 V 3AC 400 V (4)有中性导体的三相四线系统 480/277 V 3/N AC 480/277 V (5)中性导体和保护导体分开的三相五线系统 400/230 V 3/N/PE AC 400/230 V
第四节 元器件触点位置和工作状态表示方法
一、元器件工作状态的表示方法
处在设备正常工作 时的状态位置
处在断开位置 处在非激励或 断电状态
处在非工作状 态或位置
二、电气元件触点位置的表示方法 (1)由电磁力或人工操作的触点,如电量继电器、接触器、 开关、按钮等的触点。 受激后,各触点符号动作方向应取向一致,取向为“左开 右闭,下开上闭”
相关文档
最新文档
