寺冈电子秤日常维护

基本操作手册
SM-80/90、SM-300、
SM-600
SM-80/90.SM-300.SM-600，新秤在开机使用前，确保机子运行温度与室内温度相差不大（冬天注意），否则将导致机器开机
烧电板，及显示不正常。
基本介绍型号
SM-80
平板（Bench） √
立臂（Pole） √
SM-90 ×
√
SM-300 ×
③E 21 PLU NOT EXIST 没有该PLU数据或编号的存在
④E 9 NON LABEL 标签自由格式未设定，请设定自由格式或标准格式
⑤E4 CHANGE LABEL SWITCH 取出纸盒并将纸盒上的滑片拨到标签
位置
⑥Printer lnhibit
禁止打印
4.开机时出现Ether doon 怎么办？
8 TOTAL PRICE OVERFLOW 累计后的总计溢出，请检查单价及价格
9 NON LABEL 标签自由格式未设定，请设定自由格式或标准格式 10 SPEC NOT SET 无此设置
11 INSUFFICIENT SPACE 打印空间不够
12 NON ADVERTISEMENT 没有该广告信息或编号存在
字键输入。最后三位不变(随[置零]+141 里面的135内容相同)。按[#] 保存退出、按[去皮] 直接退出不保存。
按[→]键走纸后看打印效果。如果打印位置不准（太低或者太高）按照以
下调试。
安住[置零]输入[5][1][4]
显示：PFd
0
0
打印位置如果要调高，用数字键输入正数后，按[#] 保存退出。
13 READ FILE 读取文件出错，请检查电池开关是否正确或清除内存

N12型称重仪表技术手册

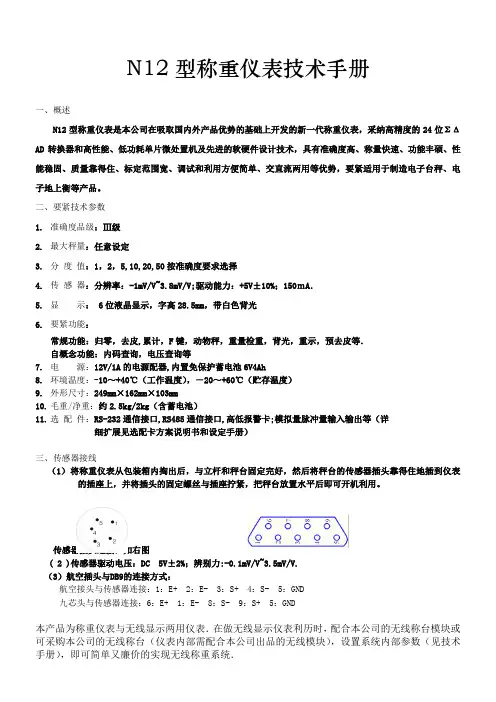

N12型称重仪表技术手册一、概述N12型称重仪表是本公司在吸取国内外产品优势的基础上开发的新一代称重仪表，采纳高精度的24位ΣΔAD转换器和高性能、低功耗单片微处置机及先进的软硬件设计技术，具有准确度高、称量快速、功能丰硕、性能稳固、质量靠得住、标定范围宽、调试和利用方便简单、交直流两用等优势，要紧适用于制造电子台秤、电子地上衡等产品。

二、要紧技术参数1.准确度品级：Ⅲ级2.最大秤量：任意设定3.分度值：1，2，5,10,20,50按准确度要求选择4.传感器：分辨率：-1mV/V~3.8mV/V;驱动能力：+5V±10%；150ｍA．5.显示： 6位液晶显示，字高28.5mm，带白色背光6.要紧功能：常规功能：归零，去皮,累计，F键，动物秤，重量检重，背光，重示，预去皮等．自概念功能：内码查询，电压查询等7.电源：12V/1A的电源配器,内置免保护蓄电池6V4Ah8.环境温度：-10～+40℃（工作温度），－20～+60℃（贮存温度）9.外形尺寸：249mm×162mm×103mm10.毛重/净重：约2.5kg/2kg（含蓄电池）11.选配件：RS-232通信接口,RS485通信接口,高低报警卡;模拟量脉冲量输入输出等（详细扩展见选配卡方案说明书和设定手册）三、传感器接线（1）将称重仪表从包装箱内掏出后，与立杆和秤台固定完好，然后将秤台的传感器插头靠得住地插到仪表的插座上，并将插头的固定螺丝与插座拧紧，把秤台放置水平后即可开机利用。

传感器插头连接：如右图( 2 )传感器驱动电压：DC 5V±2%；辨别力:-0.1mV/V~3.5mV/V.（3）航空插头与DB9的连接方式：航空接头与传感器连接：1：E+ 2：E- 3：S+ 4：S- 5：GND九芯头与传感器连接：6：E+ 1：E- 8：S- 9：S+ 5：GND本产品为称重仪表与无线显示两用仪表．在做无线显示仪表利历时，配合本公司的无线称台模块或可采购本公司的无线称台（仪表内部需配合本公司出品的无线模块），设置系统内部参数（见技术手册），即可简单又廉价的实现无线称重系统．二、面板与视窗内容描述:符号功能描述备注电池使用情况零格时请充电,此时电压低于5.3V.满格为大于6.1V累计指示符号在执行累计与累计查询时,该符号显示去皮指示符号在去皮功能运行时,该符号显示零点指示符号在零点时,该符号显示充电状态符号红色充电中,绿色充满预去皮指示符号在预去皮功能运行时,该符号显示检重下限指示符当称重值小于LO值,并且大于9d,该符号显示检重中间指示符当称重值大于LO值,小于HI值,该符号显示检重上限指示符当称重值大于HI值时,该符号显示峰值暂留运行指示符稳定暂留运行指示符动物秤功能指示稳定状态指示符称重稳定状态指示符计数执行称重结果为公斤称重结果为克称重结果为磅称重结果为盎司三、按键功能描述:功能描述:功能执行按键描述１开/关单击【】健见A．电源开关描述．归零单击【】健见B．置零功能．2 去皮单击【】健见C．去皮功能3 累计单击【】健见D. 累计功能4 重量检重单击【】健见E．重量检重参数设定5 动物秤单击【】健见F．动物秤参数设定与执行6 计数取样单击【】健见G．计数取样与进入计数模式．7 计数单击【】健见G．计数取样与进入计数模式．8 单位转换单击【】健见H．单位转换．9 背光单击【】健见I．背光工作状态切换．10 预去皮单击【】健见J．预去皮值输入．11 重示单击【】健见K．累计重示．12 F空单击【F】健见L．＂F＂键功能选择与执行DA-PRCODEPOWERF键的功能概念请查看D项F键功能选择设定：数据输入:点击【累计】键实现输入数据位移位功能,被选中的数据位会闪烁. 点击【去皮】键实现0~9的数据输入. 点击【F】键保留并退出数据输入窗口.A.电源开关：按住【开/关】键，显示DC-VXX，现在松开【开/关】键，进入系统按住【开/关】键，显示PW-OFF，现在松开【开/关】键，关闭系统电源．若是开机检测电池电压小于5.3V，那么显示电压后会自动关机．当电池电量不足时，请及时充电，或连接专用电源适配器利用本产品．B.置零功能:(置零范围:±2%)台面无物体,可是示值不为零,点击【置零】键,视值为零,而且显示符号.C.去皮功能:(去皮范围为全量程)1.去皮:点击【去皮】键,视值为零.符号被点亮.取下物体显示负值．2.皮重清除:零点时,点击【去皮】键清除皮重值.D.累计功能:1.放物体到秤盘上,显现稳固符号后, 点击【累计】键,显现累计次数显示后,回到秤重状态.2.在视值为零时,点击【累计】键,或点击【重示】键查询累计次数与累计总重.3.在累计查询时,在次数显示时,点击【归零】键,清除累计次数与累计总重.4.累计重量值为净重值．5.当示值为零后，再放物品到称台上，可执行第二次累计．E.重量检重参数设定（点击【重量检重】键进入，点击【M+】键切换子项目）A.『XXXXXX LO』检重低值输入；『XXXXXX HI』检重高值输入,『BZ-OFF』关闭检重；『BZ-HI』检重超过上限报警；『BZ-OK』处于上下限之间报警; 『BZ-LO』检重低于下限报警; 『BZ-OV』检重处于上下限外报警；『SC-9D』许诺残留９ｄ；『SC-20D』许诺残留20ｄ；『SC-50D』许诺残留50ｄ；『SC-90D』许诺残留90ｄ; 『RE-ST』稳固检重；『RE-FA』实时检重；B.检重低值在零时,会自动以许诺残留值为检重低值.C.在输入完检重高值退出时,会判定检重低值是不是大于检重高值,如LO>HI,在自动返回检重低值输入窗口,从头输入.D.重量检重检测的为净重值，而非毛重值．E.在BZ-XXX;SC-XX;RE-XX设定参数时，可点击【置零】键退出；或设定完RE-XX时，点击[F]键退出．F.动物秤参数设定与执行：A.在正常称重时，点击【动物秤】键，屏幕显示ANE-X．点击【累计】键选择ANE-１; ANE-2; ANE-3; ANE-4;ANE-5; ANE-6; ANE-7. 点击【动物秤】键进入动物秤程序，动物秤功能指示符号显示．B.在执行动物秤功能时，点击【动物秤】键退出动物秤工作模式．C.ANE-１为一级动物秤滤波系数，不易进入动物秤滤波处置，显示精度最大误差为实际显示误差．ANE-7为七级动物秤滤波系数，最易进入滤波处置程序，视值显示最为稳固，显示精度最大误差可达实际显示精度的500倍．D.滤波系数最大显示误差滤波系数最大显示误差ANE-1 1d ANE-5 50dANE-2 5d ANE-6 100dANE-3 10d ANE-7 500dANE-4 20dE.在动物秤执行进程中，点击【动物秤】键可退出动物秤功能，而且对应的显示符号熄灭．G.计数取样与进入计数模式：A.在预备计数取样前,先确认取样数量,取样数量可选择10,20,50,100,200,500.并将取样物体防于称台.B.点击【计数取样】键,进入取样数量选择窗口,点击【计数取样】键选择数量后,点击【计数】键退出并进入取样窗口.现在取样单重被记录.C.若是选择显示符号为OFF，那么表示舍弃计数取样，退出计数窗口．D.点击【计数】键可与计数与称重模式间切换，单重为零时该功能无效．H.单位转换：1.点击【单位转换】键于开机利用单位之间的显示切换．而且记录该单位，下次开机时自动将该单位设定为开机单位．2.内部可利用单位有ｋｇ（千克）；ｇ（克）；ｏｚ（盎司）；ｌｂ（磅）；TJ（台斤）．3.若是单位在参数设定中未打开，那么点击【单位转换】键可不能显示．I.背光工作状态切换１．点击【背光】键，可改变背光的工作状态；BL-OFF;BL-ON;BL-AUT２．BL-OFF为背光常关；BL-ON为背光常开；BL-AUT为背光自动，当毛重小于９ｄ后，约５秒左右，背光自动熄灭．J.预去皮值输入：1.点击【预去皮】键，进入预去皮输入窗口，现在预去皮指示符号点亮，输入预去皮值后，点击【F】键键退出预去皮输入窗口，现在示值为负．2.在零点符号显示时，点击【去皮】键清除预去皮值．K.累计重示：点击【重示】键，可查询之前的累计总笔数与累计总重量值．L.＂F＂键功能选择与执行：开机倒数进程中，点击【累计】键,进入选择＂Ｆ＂键执行功能．点击【累计】键选择下翻并选择，点击【置1.F键无功能概念2.电池电压查询快捷键：点击【F】键可进入查看电池电压．3.内码查询：点击【F】键进入查看内码窗口4.按键打印快捷键:点击【F】键，执行打印功能四、内码显示开机倒数进程中,点击【置零】键,进入内码查询窗口,查询终止,点击【置零】键退出内码查询.五、治理密码输入开机数据倒数；按住【TARE】键不放，等到显示『PASS』时松开【TARE】键，进入密码输入窗口，输入需要的密码，点击【F】键保留并退出．默许密码为０时，在进入相关项目，那么不需要输入密码．六、内部参数设定1. . 按住【开／关】键开机，显示『DC-V XX』时松开【开／关】键，数据9~0倒数，在倒数的进程中点击【F】键显示『F1 UN』，．２．本成品能够设定治理密码，若是有设定治理密码时，点击【F】键后进入密码输入窗口，只有输入密码正确，方可进入功能设定项目，输入错误密码，点击【F】键，那么退出功能设定．若是密码为０，那么跳过该步骤，直接显示『F1 UN』进入功能设定项目．３．功能设定按键操作范例（以F2-SYS主菜单为例），在显示主菜单时点击【置零】键可保留数据，而且退出内部功能设定．子菜单点击【F】键循环切换４．主菜单循环，及内容说明．１．单位设置『F1 UN 』A. 点击【F 】键循环到『F1UN 』显示，点击【累计】显示『KG-OFF 』，点击【累计】循环选择『KG-USE 』与『KG-OFF 』；B. 显示『KG-OFF 』或『KG-USE 』时，点击【F 】键循环选择『KG-XXX 』, 『G-XXX 』, 『TJ-XXX 』,『LB-XXX 』, 『OZ-XXX 』, 『XX 』. C. 子项目选择，请参考A 的操作方式． D. 点击【ZERO 】键，返回显示『F1UN 』，点击【ZERO 】键，保留数据并退出系统参数设定． E.备注：内销多单位选择关闭，默以为KG （千克）．２．系统设置『F2 SYS』A. 点击【F 】键循环到『F2 SYS 』显示，点击【累计】显示『BL-AUT 』，点击【累计】循环选择『BL-AUT 』,『BL-ON 』与『BL-OFF 』；B. 显示『BL-xxx 』时，点击【F 】键循环选择『BL-XXX 』,『ZO-XX 』,『ZE-XXX 』, 『FL-XXX 』, 『ST-XXX 』.C. 子项目选择，请参考A 的操作方式．D. 点击【ZERO 】键，返回显示『F2 SYS 』，点击【ZERO 】键，保留数据并退出系统参数设定．E.１．零点追踪速度默以为0.5D/0.5秒；开启后默许零点追踪范围为０.5D．２．ZE-0.0为关闭零点追踪，ZE－0.5~ZE-9.0开启零点追踪３．滤波系数越大，越容易进入稳固状态，重复性可能会变差４．显示稳固速度品级越大，显示速度越慢．１级为０.4ｓ的稳固速度，２级为0.8秒的稳固速度，３级为１.6秒的稳固速度，４级为3.2秒显示速度3.通信模式设置(F3 CM)A.点击【F】键循环到『F3 CM』显示, 点击【累计】显示『DA-ST』，点击【累计】循环选择『DA-ST』,『DA-CO』,『DA-PR』；『DA-OR』,『DA-WFI』与『DA-WFO』；B.显示『DA-xxx』时，点击【F】键循环选择『DA-XXX』与『MODE-X』.C.点击【ZERO】键，返回显示『F3 CM』，点击【ZERO】键，保留数据并退出系统参数设定．D.4. 暂留设置『F4 HD 』A. 点击【F 】键循环到『F4 HD 』显示，点击【累计】显示『HD-OFF 』，点击【累计】循环选择『HD-OFF 』,『HD-ST 』与『HD-PK 』；B. 显示『HD-OFF 』时，点击【F 】键循环选择『HD-XXX 』,『HT-XX 』.C. 子项目选择，请参考A 的操作方式．D. 点击【ZERO 】键，返回显示『F4 HD 』，点击【ZERO 】键，保留数据并退出系统参数设定．E. 字符说明备注：１. 在运行暂留状态时，若是选择自动解除暂留状态，可选择相应的时刻，在实际值小于９ｄ以后，在对应的时刻内，将视值解除，恢复到实际值．选择按键解除，在零点时点击【ZERO 】键可解除暂留状态２. 稳固暂留与峰值暂留可配合动物秤利用，成效更佳．5. 内部功能参数设定为出厂默许参数『F5 INI 』１. 点击【F 】键循环到『F5 INI 』显示，点击【累计】显示执行内部功能初始化，完成后会自动退出功能设定．２. 本功能请谨慎操作，可能会使之前的所有设定参数值丢失．七、秤量输入与感量选择，重量校正（校正点选择应大于２／３秤量值）１. 按住【F 】键；按住【开/关】键开机，显示『SCALE 』时松开【F 】键，与【开/关】键且进入最大秤量设定，若是内部设置有治理密码，显示『SCALE 』时松开【F 】键，与【开/关】键且进入那么进入密码输入窗口，若是输入密码正确，那么显示『SCALE 』，不然退出，并倒数．２. 默许单位为千克．备注：１. 在进行线性校正前，请热机３０分钟左右，不然校正结果可能会显现误差．２. 在校正前，请先清除称台表面的物理，或其它可能的干与物，保证台面稳固，平稳．３. 判定稳固能够等待稳固符号显示，或显示值转变小于２时．八、异样显示和处置可修改检重LO值,保证该值小于检重HI值8 蓄电池电量不足马上充电6小时以上9 ERR-PW 蓄电池电量严重不足,将自动关机马上充电6小时以上10 开机不显示电池电压过低或未接上交流电源根据交流指示灯和电池不足指示灯进行判断和处理九、注意事项1.利用前必需正确接入或利用电源，利用外接电源时接地应良好。

寺冈电子称设置手册

寺冈电子称设置手册1、精确到分：置0+3752 置0+142 629×0*#2、设店标27开头：置0+141 3×27*#3、设单个标签：置0+141 24×16*#4、设PLU名称：M 置0 M编号*价格*名称货号**天数#3次M退出5、设N位店内码：置0+141 8*#（4位），4*#（5位），5*#（6位1标识位），3*#（6位2位标识位）6、非称重：置0+141 41*0*#7、条码格式：编号+重量：置0+141 1×2*#8、条码格式：编号+价格：置0+141 1×1*#9、四舍五入：置0＋3752 置0 142 629×3 *#3次M退出10、设自由格式：置0+141 24×16*# 一分钟后退出11、初始化（清内存）：断电，按住置0+走纸，上电（松开，按清除）12、带1位校验位：置0+141 127×1 * 153×1*#13、设IP地址，称号：置0+141 24×16* 49 ×2* 50×1*127×1*135×称号*168×1*#14、查IP：置0+3752 置0 0416*#15、设密码：M 置0 3次M输入密码（4次）*16、清密码：M 置0 3次*清密码出现ENTER输入密码*17、电子称精确到2克：置0+3752 置0+142 646×1* 645×1*#18、去掉编号：M 置0 M 12×1打印去皮**0 1×***打印状态019、修改值：称重后總價乘十：置0 3752 置0 142 第600項改120、设置标签格式高度31：M 置0 M 12X1 *清除9 * **1*31*# 3次M退出LQ-1600K系列打印机维修技巧关于介绍LQ－1600K换针的文章比较多（如《电脑报》1998年第14期、42期），换针步骤也比较详细，但是关于打印头的针位排列、安装技巧的讲述却不尽如人意，而这些又是维修打印机成败之关键。

寺冈_电子称_收银秤_RM-60_操作培训手册

2.5.1 密码设置 ---------------------------------------------------------------------------------7 2.5.2 密码使用 --------------------------------------------------------------------------------7 2.5.3 打印头使用状况 ----------------------------------------------------------------------8 2.5.4 清除数据 ----------------------------------------------------------------------------------8 3. 操作（R）模式-------------------------------------------------------------------------------------2 3.1 开机、关机 -------------------------------------------------------------------------------------9 3.2 重量归零检查 ----------------------------------------------------------------------------------9 3.3 去皮操作------- ----------------------------------------------------------------------------------9 3.3.1 一次按键去皮操作-----------------------------------------------------------------------9 3.3.2. 数字取皮操作---------------------------------------------------------------------------10 3.3.3. PLU 调用---------------------------------------------------------------------------------10 3.3.3.1.按 PLU 键调用 PLU------------------------------------------------------------------10 3.3.3.3. 直接输入数字调用 PLU(自动调用 PLU)----------------------------------------10

寺岗电子称设置大全问题解决技术方案

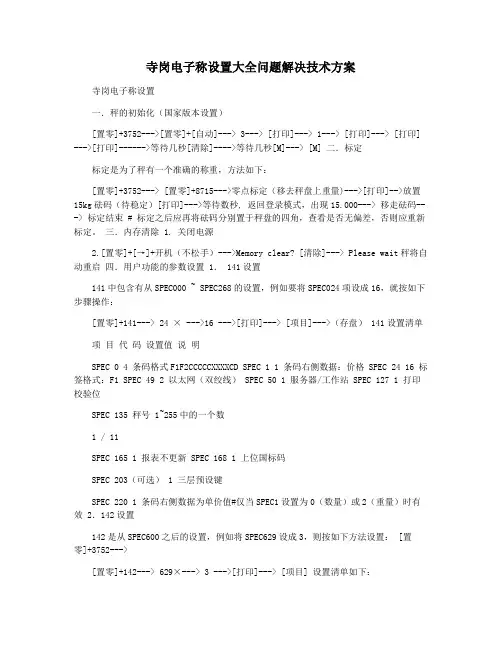

寺岗电子称设置大全问题解决技术方案寺岗电子称设置一．秤的初始化（国家版本设置）[置零]+3752--->[置零]+[自动]---> 3---> [打印]---> 1---> [打印]---> [打印] --->[打印]------>等待几秒[清除]---->等待几秒[M]---> [M] 二．标定标定是为了秤有一个准确的称重，方法如下：[置零]+3752---> [置零]+8715--->零点标定（移去秤盘上重量)--->[打印]-->放置15kg砝码（待稳定）[打印]--->等待数秒, 返回登录模式，出现15.000---> 移走砝码---> 标定结束 # 标定之后应再将砝码分别置于秤盘的四角，查看是否无偏差，否则应重新标定。

三．内存清除 1. 关闭电源2.[置零]+[→]+开机（不松手）--->Memory clear? [清除]---> Please wait秤将自动重启四．用户功能的参数设置 1． 141设置141中包含有从SPEC000 ~ SPEC268的设置，例如要将SPEC024项设成16，就按如下步骤操作：[置零]+141---> 24 × --->16 --->[打印]---> [项目]--->（存盘） 141设置清单项目代码设置值说明SPEC 0 4 条码格式F1F2CCCCCXXXXCD SPEC 1 1 条码右侧数据：价格 SPEC 24 16 标签格式：F1 SPEC 49 2 以太网（双绞线） SPEC 50 1 服务器/工作站 SPEC 127 1 打印校验位SPEC 135 秤号 1~255中的一个数1 / 11SPEC 165 1 报表不更新 SPEC 168 1 上位国标码SPEC 203（可选） 1 三层预设键SPEC 220 1 条码右侧数据为单价值#仅当SPEC1设置为0（数量）或2（重量）时有效 2．142设置142是从SPEC600之后的设置，例如将SPEC629设成3，则按如下方法设置： [置零]+3752--->[置零]+142---> 629×---> 3 --->[打印]---> [项目] 设置清单如下：项目代码设置值说明 SPEC 629 0 价格无四舍五入SPEC 645 1 重量范围大于净重1d且稳定SPEC 646 1 预包装重量范围大于净重1d且稳定 # 141，142设置完成后，必须对秤中内存做清除，清除方法如第二点说明。

John Deere 前裁砂机技术手册说明书

TECHNICAL MANUALLitho in U.S.AJohn DeereWorldwide Commercial and Consumer Equipment DivisionTM1519 (01Sep96)F1145Front MowerINTRODUCTION9/10/96iMiscellaneousSpecifications Engine—3TNE75-RJF Steering and Brakes Engine—3TNE78-JFM SafetyHydraulics This technical manual is written for an experienced technician and contains sections that are specifically for this product. It is a part of a total product support program.The manual is organized so that all the information on a particular system is kept together. The order of grouping is as follows: • T able of Contents • Specifications• Component Location • System Schematic • Theory of Operation • Troubleshooting Chart • Diagnostics• T ests & Adjustments• RepairNOTE: Depending on the particular section or systembeing covered, not all of the above groups may be used.Each section will be identified with a symbol rather than a number. The groups and pages within a section will be consecutively numbered.All information, illustrations and specifications in this manual are based on the latest information available at the time of publication. The right is reserved to make changes at any time without notice.We appreciate your input on this manual. T o help, there are postage paid post cards included at the back. If you find any errors or want to comment on the layout of the manual please fill out one of the cards and mail it back to us.COPYRIGHT © 1996JOHN DEERE COMMERCIAL AND CONSUMER EQUIPMENT DIVISIONHoricon, Wisconsin All rights reservedGear Power TrainElectrical and InformationSAFETY CONTENTSCONTENTSPage GENERAL INFORMATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2HANDLE FLUIDS SAFELY - AVOID FIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PREVENT BATTERY EXPLOSIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PREPARE FOR EMERGENCIES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2PREVENT ACID BURNS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2AVOID HIGH-PRESSURE FLUIDS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3PARK MACHINE SAFELY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3SUPPORT MACHINE PROPERLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3WEAR PROTECTIVE CLOTHING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4SERVICE MACHINES SAFELY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4WORK IN VENTILATED AREA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4ILLUMINATE WORK AREA SAFELY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4REPLACE SAFETY SIGNS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5USE PROPER LIFTING EQUIPMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5KEEP ROPS INSTALLED PROPERLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5SERVICE TIRES SAFELY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5AVOID HARMFUL ASBESTOS DUST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6WORK IN CLEAN AREA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6USE PROPER T OOLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6DISPOSE OF WASTE PROPERLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7LIVE WITH SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79/23/96 1 - 11 - 29/23/96GENERAL INFORMATIONSAFETYGENERAL INFORMATIONHANDLE FLUIDS SAFELY - AVOID FIRESWhen you work around fuel, DO NOT smoke or work near heaters or other fire hazards.Store flammable fluids away from fire hazards. DO NOT incinerate or puncture pressurized containers.Make sure machine is clean of trash, grease, and debris.DO NOT store oily rags, they can ignite and burn spontaneously.PREVENT BATTERY EXPLOSIONSKeep sparks, lighted matches, and open flame away from the top of battery. Battery gas can explode.Never check battery charge by placing a metal object across the posts. Use a volt-meter or hydrometer.DO NOT charge a frozen battery; it may explode. Warm battery to 16°C (60°F).TS227TS204PREPARE FOR EMERGENCIESBe prepared if a fire starts.Keep a first aid kit and fire extinguisher handy.Keep emergency numbers for doctors, ambulance service, hospital, and fire department near your phone.PREVENT ACID BURNSSulfuric acid in battery electrolyte is poisonous. It is strong enough to burn skin, eat holes in clothing, and cause blindness if splashed into eyes.Avoid the hazard by:1. Filling batteries in a well-ventilated area.2. Wearing eye protection and rubber gloves.3. Avoiding breathing fumes when electrolyte is added.TS291TS2039/23/961 - 3SAFETYGENERAL INFORMATION4. Avoiding spilling or dripping electrolyte.5. Use proper jump start procedure.If you spill acid on yourself:1. Flush your skin with water.2. Apply baking soda or lime to help neutralize the acid.3. Flush your eyes with water for 10-15 minutes. Get medical attention immediately.If acid is swallowed:1. Drink large amounts of water or milk.2. Then drink milk of magnesia, beaten eggs, or vegetable oil.3. Get medical attention immediately.AVOID HIGH-PRESSURE FLUIDSEscaping fluid under pressure can penetrate the skin causing serious injury.Avoid the hazard by relieving pressure before disconnecting hydraulic or other lines. Tighten all connections before applying pressure.Search for leaks with a piece of cardboard. Protect hands and body from high pressure fluids.If an accident occurs, see a doctor immediately. Any fluid injected into the skin must be surgically removed within a few hours or gangrene may result. Doctors unfamiliar with this type of injury should reference a knowledgeable medical source. Such information is available from Deere & Company Medical Department in Moline, Illinois, U.S.A.X9811PARK MACHINE SAFELYBefore working on the machine:• Lower all equipment to the ground.• Stop the engine and remove the key.• Disconnect the battery ground strap.• Hang a “DO NOT OPERATE” tag in operator station.SUPPORT MACHINE PROPERLYAlways lower the attachment or implement to the ground before you work on the machine. If you must work on a lifted machine or attachment, securely support the machine or attachment.DO NOT support the machine on cinder blocks, hollow tiles, or props that may crumble under continuous load.DO NOT work under a machine that is supported solely by a jack. Follow recommended procedures in this manual.TS230TS2291 - 49/23/96GENERAL INFORMATIONSAFETYWEAR PROTECTIVE CLOTHING Wear close fitting clothing and safety equipment appropriate to the job.Prolonged exposure to loud noise can cause impairment or loss of hearing.Wear a suitable hearing protective device such as earmuffs or earplugs to protect against objectionable or uncomfortable loud noises.Operating equipment safely requires the full attention of the operator. DO NOT wear radio or music headphones while operating machines.SERVICE MACHINES SAFELYTie long hair behind your head. DO NOT wear a necktie, scarf, loose clothing, or necklace when you work near machine tools or moving parts. If these items were to get caught, severe injury could result.Remove rings and other jewelry to prevent electrical shorts and entanglement in moving parts.TS206TS228WORK IN VENTILATED AREAEngine exhaust fumes can cause sickness or death. If it is necessary to run an engine in an enclosed area,remove the exhaust fumes from the area with an exhaust pipe extension.If you DO NOT have an exhaust pipe extension, open the doors and get outside air into the area.ILLUMINATE WORK AREA SAFELYIlluminate your work area adequately but safely. Use a portable safety light for working inside or under the machine. Make sure the bulb is enclosed by a wire cage. The hot filament of an accidentally broken bulbcan ignite spilled fuel or oil.TS220TS2239/23/961 - 5SAFETYGENERAL INFORMATIONREPLACE SAFETY SIGNSReplace missing or damaged safety signs. See the machine operator's manual for correct safety sign placement.USE PROPER LIFTING EQUIPMENTLifting heavy components incorrectly can cause severe injury or machine damage.Follow recommended procedure for removal and installation of components in the manual.KEEP ROPS INSTALLED PROPERLYTS201TS226TS212Make certain all parts are reinstalled correctly if the roll-over protective structures (ROPS) is loosened or removed for any reason. Tighten mounting bolts to proper torque.The protection offered by ROPS will be impaired if ROPS is subjected to structural damage, is involved in an overturn incident, or is in any way altered by welding, bending, drilling, or cutting. A damaged ROPS should be replaced, not reused.SERVICE TIRES SAFELYExplosive separation of a tire and rim parts can cause serious injury or death.DO NOT attempt to mount a tire unless you have the proper equipment and experience to perform the job. Always maintain the correct tire pressure. DO NOT inflate the tires above the recommended pressure.Never weld or heat a wheel and tire assembly. The heat can cause an increase in air pressure resulting in a tire explosion. Welding can structurally weaken or deform the wheel.When inflating tires, use a clip-on chuck and extension hose long enough to allow you to stand to one side and NOT in front of or over the tire assembly. Use a safety cage if available.Check wheels for low pressure, cuts, bubbles,damaged rims or missing lug bolts and nuts.TS2111 - 69/23/96GENERAL INFORMATIONSAFETYAVOID HARMFUL ASBESTOS DUST Avoid breathing dust that may be generated when handling components containing asbestos fibers.Inhaled asbestos fibers may cause lung ponents in products that may contain asbestos fibers are brake pads, brake band and lining assemblies, clutch plates, and some gaskets. The asbestos used in these components is usually found in a resin or sealed in some way. Normal handling is not hazardous as long as airborne dust containing asbestos is not generated.Avoid creating dust. Never use compressed air for cleaning. Avoid brushing or grinding material containing asbestos. When servicing, wear an approved respirator. A special vacuum cleaner is recommended to clean asbestos. If not available, apply a mists of oil or water on the material containing asbestos.Keep bystanders away from the area.TS220WORK IN CLEAN AREABefore starting a job:• Clean work area and machine.• Make sure you have all necessary tools to do your job.• Have the right parts on hand.• Read all instructions thoroughly; DO NOT attempt shortcuts.USE PROPER TOOLSUse tools appropriate to the work. Makeshift tools and procedures can create safety hazards.Use power tools only to loosen threaded parts and fasteners.For loosening and tightening hardware, use the correct size tools. DO NOT use U.S. measurement tools on metric fasteners. Avoid bodily injury caused by slipping wrenches.Use only service parts meeting John Deere specifications.T6642EJTS7799/23/961 - 7SAFETYGENERAL INFORMATIONDISPOSE OF WASTE PROPERLY Improperly disposing of waste can threaten the environment and ecology. Potentially harmful waste used with John Deere equipment include such items as oil, fuel, coolant, brake fluid, filters, and e leakproof containers when draining fluids. DO NOT use food or beverage containers that may mislead someone into drinking from them.DO NOT pour waste onto the ground, down a drain, or into any water source.Air conditioning refrigerants escaping into the air can damage the Earth's atmosphere. Government regulations may require a certified air conditioning service center to recover and recycle used air conditioning refrigerants.Inquire on the proper way to recycle or dispose of waste from your local environmental or recyclingcenter, or from your John Deere dealer.TS1133LIVE WITH SAFETYBefore returning machine to customer, make sure machine is functioning properly, especially the safetysystems. Install all guards and shields.TS231GENERAL INFORMATION SAFETY 1 - 89/23/96SPECIFICATIONS AND INFORMATION CONTENTSCONTENTSPage MACHINE SPECIFICATIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3REPAIR SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5TORQUE VALUESMETRIC FASTENER TORQUE VALUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9INCH FASTENER TORQUE VALUES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 DIESEL FUELNORTH AMERICA–DIESEL FUEL LUBRICITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11DIESEL FUEL STORAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11EUROPE–DIESEL FUEL LUBRICITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12DIESEL FUEL STORAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 LUBRICANTS4–CYCLE DIESEL ENGINE OIL–NORTH AMERICA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14BREAK–IN ENGINE OILNORTH AMERICA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16HYDROSTATIC TRANSMISSION AND HYDRAULIC OILNORTH AMERICA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18GEAR CASE OILNORTH AMERICA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20GEAR TRANSMISSION GREASENORTH AMERICA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23GREASE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22NORTH AMERICA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24ALTERNATIVE LUBRICANTSNORTH AMERICA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26SYNTHETIC LUBRICANTS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25NORTH AMERICA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26LUBRICANT STORAGENORTH AMERICA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25EUROPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26CONTENTS CONTINUED SPECIFICATIONS AND INFORMATIONPageMIXING OF LUBRICANTSNORTH AMERICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25EUROPE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26OIL FILTERSNORTH AMERICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25EUROPE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 ENGINE COOLANTDIESEL AND GASOLINE ENGINE COOLANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27DIESEL AND GASOLINE ENGINE COOLANT DRAIN INTERVAL. . . . . . . . . . . . . 27DIESEL ENGINE COOLANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28DIESEL ENGINE COOLANT DRAIN INTERVAL. . . . . . . . . . . . . . . . . . . . . . . . . . . 28 SERIAL NUMBER LOCATIONSPRODUCT SERIAL NUMBER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29ENGINE SERIAL NUMBER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29TRANSAXLE SERIAL NUMBER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30HYDROSTATIC TRANSMISSION SERIAL NUMBER. . . . . . . . . . . . . . . . . . . . . . . 30MOWER DECK SERIAL NUMBER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30SPECIFICATIONS AND INFORMATION MACHINE SPECIFICATIONS MACHINE SPECIFICATIONSITEM F1145F1145ENGINE:Engine Model. . . . . . . . . . . . . . . . . . . 3TN75—RJF. . . . . . . . . . . . . . . . . . . . . . . .3TNE78A—JFMEngine Horsepower . . . . . . . . . . . . . 17.9 kW (24 hp) . . . . . . . . . . . . . . . . . . . . .20.9 kW (28 hp)PTO Horsepower. . . . . . . . . . . . . . . . 14.2 kW (19 hp) . . . . . . . . . . . . . . . . . . . . .14.2 kW (19 hp)Rated Engine Speed . . . . . . . . . . . . . 3200 rpm. . . . . . . . . . . . . . . . . . . . . . . . . . .3200 rpmType. . . . . . . . . . . . . . . . . . . . . . . . . . Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .DieselOperating Range . . . . . . . . . . . . . . . . 1400—3425 rpm. . . . . . . . . . . . . . . . . . . . .1400—3425 rpmNumber of Cylinders . . . . . . . . . . . . . 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3Displacement . . . . . . . . . . . . . . . . . . 995 cm3 (60.7 cu. in.). . . . . . . . . . . . . . . . .1204 cm3 (73.5 cu. in.)Bore and Stroke . . . . . . . . . . . . . . . . 75x75 mm (2.95x2.95 in.). . . . . . . . . . . . . .78x84 mm (3.07x3.11 in.) Compression Ratio . . . . . . . . . . . . . . 17.8:1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17.8:1Lubrication. . . . . . . . . . . . . . . . . . . . . Pressurized by Gerotor Gear Pump . . . . . .Pressurized byGerotor Gear PumpCooling System . . . . . . . . . . . . . . . . . Water-Centrifugal Pump. . . . . . . . . . . . . . .Water-Centrifugal PumpAir Cleaner. . . . . . . . . . . . . . . . . . . . . Dry Element . . . . . . . . . . . . . . . . . . . . . . . .Dual Dry ElementEngine Shutoff . . . . . . . . . . . . . . . . . . Key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .KeyEngine T orque at rated speed . . . . . . 58N·m(39lb-ft)**********************************·m(46 lb-ft)@2200 rpm 74.6 N·m(55 lb-ft)ITEMELECTRICAL SYSTEM:Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 voltBattery Size . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .491 Cold CrankingAmps @ -18° C (0°F)102 Minutes ReserveCapacity @ 25 amps Alternator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 AmpStarter Size . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.0 kW (1.3 hp)FUEL SYSTEM:Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Direct InjectionInjection Pump Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .MechanicalDRIVE TRAIN:Transmission Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .HydrostaticTransaxle SpeedRanges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .High/LoNumber of Speeds. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .InfiniteFinal Drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .PlanetaryBrakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Wet DiskSteering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Hydrostatic PowerDraw Bar Capacity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .544 kg (1200 lb) Max.T ongue Weight. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .135 kg (300 lb) Max.MACHINE SPECIFICATIONS SPECIFICATIONS AND INFORMATION MACHINE SPECIFICATIONS—CONTINUEDITEM F1145HYDRAULIC SYSTEM:Type of System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Open centerWorking Pressure. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10342 kPa (1500 psi)Pump (type). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gerotor GearPump Capacity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.35 L/s (5.6 gpm)Weight Transfer System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . OptionalPTO:Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Live independentSpeed (PTO rpm at 3200 engine rpm-full load) . . . . . . . . . . . . . . . . . . . . . . . . . . .2400 rpmClutch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Hydraulic Multi-Disk with DelayRelief ValveBrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Hydraulically Controlled, SpringActuatedFLUID CAPACITIES:Fuel tank (total both tanks) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41.6 L (11 gal)20.8 L (5.5 gal per tank) Cooling System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7.6 L (2 gal)Crankcase (w/ filter). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.9 L (4.1 qt)Transmission and Hydraulic System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 L (4.5 gal)MRWD Gear Case . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.5 L (2.6 qt)WEIGHT:Vehicle less mower . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 839 kg (1850 lb)Deck (72 in.). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213 kg (470 lb)GROUND SPEEDS (at 3200 rpm)Forward high range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0—17.7 Km/h (0—11.0 mph) Forward low range. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0—13.5 Km/h (0—8.4 mph) Reverse high . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0—8.8 Km/h (0—5.5 mph) Reverse low. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0—6.8 Km/h (0—4.2 mph)TIRES:Front. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23x10.50-12Rear. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18x8.50-8Ply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4Pressure (front and rear) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 psiTread setting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2MOWER DECK:Deck width. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72 in.Cutting width . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1849 mm (72.8 in.)Overall width . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2159 mm (85 in.)Blades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3Blade rpm @3200 engine rpm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2400 rpm (domestic)2120 rpm (export)Gearbox ratio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.04:1SPECIFICATIONS AND INFORMATION REPAIR SPECIFICATIONSREPAIR SPECIFICATIONSNOTE: For repair specification specifically forthe engine, refer to CTM3 for the 3TN75-RJF engine and Section 3 for the3TNE78A-JFM engine.Item Measurement SpecificationsENGINE REPAIRFan Blade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Radiator Clearance . . . . . . . . . . . . . . . 12 mm (1/2 in.)Engine Mount Cap Screws and Lock Nuts . . . .T orque . . . . . . . . . . . . . . . . . . . . . . . . . 50 N·m (36 lb-ft)Drive Shaft Engine Coupler Cap Screws. . . . . .T orque . . . . . . . . . . . . . . . . . . . . . . . . . 49 N·m (36 lb-ft)Drive Shaft Transmission Coupler Cap Screws.T orque . . . . . . . . . . . . . . . . . . . . . . . . . 60 N·m (45 lb-ft)and Lock NutsFuel Filter/Water Separator Cap Screws. . . . . . Fasten Assembly to Engine . . . . . . . . 25 N·m (18 lb-ft)Fuel T ank Cap Screws and Nuts . . . . . . . . . . . . Fasten Fuel T ank Supports. . . . . . . . . 25 N·m (18 lb-ft)ENGINE REPAIRPrimary Air Cleaner . . . . . . . . . . . . . . . . . . . . . . Air Restriction . . . . . . . . . . . . . . . . . . . 635 mm (25 in.) Vacuum Secondary Air Cleaner. . . . . . . . . . . . . . . . . . . . Air Restriction . . . . . . . . . . . . . . . . . . . 508 mm (20 in.) Vacuum Air Restriction Indicator . . . . . . . . . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . FINGER TIGHT ONLYELECTRICAL SYSTEM REPAIRMinimum Exposed Brush Length. . . . . . . . . . . . Length. . . . . . . . . . . . . . . . . . . . . . . . . 4.5 mm (0.17 in.) Maximum Exposes New Brush Length . . . . . . . Length. . . . . . . . . . . . . . . . . . . . . . . . . 10.5 mm (0.41 in.)Rotor Slip Ring. . . . . . . . . . . . . . . . . . . . . . . . . . Minimum Diameter . . . . . . . . . . . . . . . 14 mm (0.55 in.)Belt Sheave Nut. . . . . . . . . . . . . . . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 69 N·m (51 lb-ft).Belt Deflection . . . . . . . . . . . . . . . . . . . . . . . . . . Tightness. . . . . . . . . . . . . . . . . . . . . . . 13 mm (0.5 in.) at107 N (24 lb)Force Between Sheaves POWER TRAIN REPAIRHYDROSTATIC TRANSMISSION:Charge Pump Cap Screw . . . . . . . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 37—50 N·m (27–37 lb-ft) Charge Inlet Fitting. . . . . . . . . . . . . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 95—230 N·m(70—170 lb-ft)Drive Shaft to Engine Cap Screw . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 49 N·m (35 lb-ft)Drive Shaft to Hydro Cap Screw . . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 60 N·m (45 lb-ft)Neutral Return Lever Bushing . . . . . . . . . . . . . . Inside Diameter. . . . . . . . . . . . . . . . . . 19.088 ± 0.025 mm(0.7515 ± 0.001 in.) Center Section Needle Bearings . . . . . . . . . . . . Depth . . . . . . . . . . . . . . . . . . . . . . . . . 3 mm (7/64 in.) Above theSurface of HousingOil Cooler Fittings . . . . . . . . . . . . . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . .34 N·m (25 lb-ft)Bushing Grease Hole. . . . . . . . . . . . . . . . . . . . . Minimum Diameter . . . . . . . . . . . . . . .19.088 ± 0.025 mm(0.7515 ± 0.001 in.) Swash Plate End Caps Cap Screws . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 8—9 N·m (72—84 lb-in.) Trans. Center Section to Housing Cap Screw. . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 44—55 N·m (33—41 lb-ft) Gear to Output Shaft Cap Screw. . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 54 N·m (40 lb-ft) Transmission Attaching Cap Screw. . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 142 N·m (105 lb-ft) Neutral Return Lever Spring . . . . . . . . . . . . . . . Adjusted Coil Length. . . . . . . . . . . . . . 133 mm (5.24 in.)3/4-16 Plug/SAE O-ring. . . . . . . . . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 45—95 N·m (33—70 lb-ft) 1/4-20 Plug/SAE O-ring. . . . . . . . . . . . . . . . . . . T orque. . . . . . . . . . . . . . . . . . . . . . . . . 4—7 N·m (36—60 lb-in.)。

寺冈实用设置

SM-80P寺冈电子秤的基本功能设置（100H）新称必须进行：初始化、清楚数据一、初始化1、进入设置：“置零→3752”“置零→8822”2、SPEC 3-CN COUNTPY, “*打印键”3、LOAD DEFAULT SPEC Y--[N] 选Y4、SCALE TYPE->POLE “乘号键*”切到”CASSE-P”5、按*打印键，SCALE CAP –> 3KG“乘号键*”切”15KG”6、按*打印键SCALE RES –> 1/3000S “乘号键*”切到”1/3000M”7、按*打印键CLEAR MEMOPY Y—[N] 选Y8、OK重新启动条码称二、清除数据1、进入设置：方式切换到 Z 1.0 RESET SALES DAILY2、按住［置零］＋2303、按 X 切换到：屏幕显示：[CLEAR MEMORY DATA ]4、按［总计*打印］显示：［CLEAR MEM Y-[ N-]］如要清除数据，按［清除］键，即［Y］否则按［去皮］键即［N］重新启动条码称［注：在清除数据之后，要将电子秤进行初始化设置，之后进行，功能设置］三、141功能的设置进入设置：按住[置零]同时输[1 4 1]，然后参照下表操作如下：1、SPEC00=5 单品条码设为：F2 CCCCCCXXXXXC/D （大庆店条码格式注：瑞星格式）2、SPEC03= F1F2 条形码F1F2数据（设为：22即F1=2,F2=2）3、SPEC24=16 设置单品标签格式(＝16自由格式)3.5 spec37 =1 打印浓度4、SPEC41=0 设置允许自动打印非称重商品（=0允许；=1禁止）5、SPEC42=1 设置禁止直接输入单价打印（=0允许；=1禁止）6、SPEC49=2 设置通讯方式设为以太网双绞线7、SPEC50=1 设置联网选择服务器/工作站8、SPEC64=1 设置禁止密码设置(=0允许)9、SPEC135=XXX 设置电子秤的IP的最后字段192.168.0.XXX，即设置XXX值10、SPEC141=1 设置为四位年的打印（=0两位年的打印；=1四位年的打印）11、SPEC142=1 设置为允许打印保质日期超过90天（=0禁止；=1允许）12、SPEC203＝1 设置预设键的单品数量（＝1，3 个单品; ＝0 ，1个单品）13、OK [按项目代码] 保存并退出四、142功能的设置进入设置：按住[置零]同时输[3 7 5 2]，然后再按住[置零]输[1 4 2]1、保留到角，分四舍五入：628和629 的设置如下SPEC 628 设置成0（称重项目价格的小数部分取舍方法即：分四舍五入）0 四舍五入 2 进位1 截去SPEC 629 设置成4（项目价格的额外取整方法即：保留到角）0 无额外取整 3 第一位四舍五入1 1 / 4 取整 4 截去2 特殊取整 5 进位2、小量程打印功能（即大于2克也可打印）SPEC645=1SPEC646=13、SPEC660=1 不打印条码检查线（=0允许打印条码检查线）4、OK [按项目代码] 保存并退出五、电子秤IP地址前三个字段的设置按住[置零]同时输[3 7 5 2]，然后再按住[置零]输[0 4 1 6]，XXX.XXX.XXX.NNN (此处N不可改写,即：设置X值。

SM80系列维护手册

型号SM80/300/600系列EDITIONMonth Year1st December 20042nd3rd4thSHANGHAI TERAOKA ELECTRONIC CO., LTD TECHNICAL SUPPORT DEPARTMENT1st Floor of 2nd Building, Jia Yuan Business Center,51# Long Wu Road, Shanghai China 200232.TEL : +86-21-6408-5151 FAX : +86-21-5490-1934 EMAIL ADDRESS :steservice@基本功能的设置一、141功能的设置进入设置：按住【置零】同时输【141】，然后参照下表操作如下：如：SPEC49设置为2，输【49】【X】【2】，【打印】；其他设置同理，所有项目设置完成后按【#】存储，【去皮】不存储退出。

1、SPEC00=4 单品条码设为：F1F2CCCCCCXXXXXC/D2、SPEC03=F2条形码F1F2数据3、SPEC24=16 单品标签格式设为格式F14、SPEC41=0 允许自动打印非称重商品（=0允许；=1禁止）5、SPEC42=0 允许直接输入单价打印（=0允许；=1禁止）6、SPEC49=2 通讯方式设为以太网双绞线7、SPEC50=1 联网选择服务器/工作站8、SPEC64=1 禁止密码设置(=0允许)9、SPEC135=XX 秤号的设置10、SPEC141=1 四位年的打印（=0两位年的打印；=1四位年的打印）11、SPEC142=1 允许保质日期超过90天（=0禁止；=1允许）12、SPEC168=1 上位国标码的设置二、142功能的设置进入设置：按住【置零】同时输【3752】，然后再按住【置零】输【142】其他设置方法同141功能的设置，【#】存储，三次【M】退出。

1、SPEC629=0 总价保留分（=3分四舍五入）2、SPEC645=1 小量程打印功能3、SPEC660=1 不打印条码检查线（=0允许打印条码检查线）注：1、新秤必须设置基本功能。

寺冈DI-162技术手册

使用说明书型号: DI-162版本月份年份第一版11月2005第二版6月2006第三版第四版第五版上海寺冈电子有限公司地址：上海市金山亭林工业开发区邮编：201505电话：+86-21-5723-4888 传真：+86-21-5723-4090网址: 目录1前言……………………………………………………………………………- 1 -1.1 概述……………………………………………………………………- 3 -1.2 基本功能……………............................................................................- 4 -1.3 工作条件………………………………………………………………- 4 -1.4 充电条件(仅供可充电电池使用)……………………………………- 4 -1.5 技术条件..................................................................... 错误!未定义书签。

1.6 外观图及尺寸………………………………………………………....- 4 -1.7 显示面板说明…………………………………………………………- 5 -1.8 显示器说明……………………………………………………………- 5 -1.9 指示灯…………………………………………………………………- 5 -1.10 外部连接器……………………………………………………………- 6 - 2主要操作 ............................................................................................................ - 7 -2.1 置零…………………………………………………………………....- 7 -2.2 一次按键去皮............................................................. 错误!未定义书签。

寺冈秤使用手册

第一部分：关于TOP2000软件的安装与应用1.1概述：TOP2000电子秤联网软件提供了最为开放性的文本文件数据接口，采用了最为优秀的TCP/IP通迅协议，可以与各种企业网络进行连接。

如果企业软件没有提供数据接口，Top2000软件本身提供了直接录入或者变价的功能。

当有数据接口的时候，避免了客户重新输入电子秤数据的麻烦。

微机后台使用：当企业软件有接口的情况下电子秤操作流程：1.在企业内部软件里，添加编缉电子秤商品2.通过企业软件导出电子秤数据文件如”电子秤.SCL，电子秤.TXT”3.用TOP2000软件打开电子秤数据文件，然后进行全部或者部分PLU下传”4.为了便于前台使用，可以直接在后台定义快捷键，并且可以发送打印出来。

当企业软件没有接口的情况下：1.第一次使用时请先新建电子秤数据文件。

2.然后输入所有电子秤商品，进行数据下传。

3.TOP2000软件要与企业软件保持同步，如果企业软件里电子秤商品新增或变价，TOP2000里也要做同样修改。

4.为了便于前台使用，可以直接在后台定义快捷键，并且可以发送打印出来。

前台人员：1.在超市开门时间前请提前接通电子秤电源，并插上网线，确认网卡绿灯是否亮，以便随时接收后台最新数据。

2.检查条码纸安装是否正常3.根据后台提供的数据,商品编号进行销售。

如需添加新品或变价，请将商品名秤，商品编品，电子秤号，商品信息报至后台微机室。

1.2 TOP2000软件的安装TOP2000可安装在WIN95/98/NT/2000/XP等操作系统下，1.安装前先复制安装包中的Msvbvm50.dll文件到%systemroot%\system32目录下，然后双击安装文件中的SETUP进行安装TOP20002.点击确定，进入安装目录选择界面3.点击下一步-下一步后，点install按钮将出现安装进度6．等待一会儿，将提示安装成功点确定即安装完成。

7.请将”TOP2000过期补丁”文件夹中DateCrack,点开进行文件修复。

电子称的设置与故障处理

电子称的设置与故障处理在项目实施过程中，经常遇到各种型号条码秤，其设置和使用方法各有差异，总结项目实施中遇到的难点，现对寺冈、托利多、太行电子秤的设置和故障处理阐述如下：三种电子秤中，设置的难易程度，由易到难：太行→托利多→寺冈，以下依次阐述。

一、太行电子秤在这几种电子秤的设置和使用中，太行电子秤（ACS-FB系列），设置比较简单，按照厂家提供的说明书和技术手册，基本可以很顺利的设置成功，故不再详细阐述。

由于太行电子秤设计上的误区，打印头部分比较容易出现故障，常见的故障主要是打印头划伤、打印头粘纸、标签纸走纸不准、按键无反应。

①打印头划伤，主要是由于打印头暴露在外，称重时的沙粒、灰尘散落，通过标签纸的前移，将打印头划伤，主要表现，打印头上出现一道或几道白色的痕迹，有时候打印出的标签并不明显显示，但前台扫描时不能通过，可以通过以下方法，检测一下打印头是否划伤。

9999→模式→1→输入→7→输入→打印打印出一张黑白方块的标签，如果有划伤会出现白线。

遇到这种情况，最好的方式是更换打印头，如果白线出现的位置不在条码位置上，不影响条码扫描的话，可以继续使用。

②打印头粘纸，由于标签纸质量问题或者标签纸为了起防盗作用，在标签纸上刻上“葫芦”形状，容易造成标签纸粘在打印头上。

处理的方法是：用无水酒精+脱脂棉（或者用其配备的清洗笔）来清除附着的标签纸，等酒精挥发后，恢复正常使用；③标签纸走纸不准，现象为连续吐两到三张标签纸或者更多，这种情况容易出现在更换新的标签纸的时候，解决的方法是：用无水酒精+脱脂棉（或者用其配备的清洗笔）擦拭，测纸二极管（位置在打印头与滚轮中间一个黑色的小方块）；关机，按“测纸键”不放手，再开机，开始吐纸后放手，会连续吐8张左右，关机再开机，按“走纸键”，如果吐出一张标签，表示测纸成功！④按键无反应，这种情况大多是因为，键盘膜按压力度过大，造成键盘膜损坏。

处理方法，通知厂家更换键盘膜。

二、托利多电子秤托利多电子秤打印头包在机壳里面，不容易进入灰尘，因此这种机型出故障比较少，但这种电子秤设置比较烦琐，如果按照厂家提供的说明书，很难短时间设置成功。

寺冈秤常用操作手册

****修改价格的方法：按‘方式’三次到S1模式→按‘*’→输入PLU号→按‘*’→输入价格→按‘*’确认→按‘项目代码’保存****允许称上改变售价1按四次方式到Z模式2按置零打1413．42X+（0允许1禁止）打印4项目代码保存5方式退出****在称上直接设置快捷键1按三次方式进入S模式2按4 打印进入热键设置界面3输入编码按一下要设置位置的热键4全部设置完以后按7次打印5按三次方式到正常模式****电子秤走纸测试校准1.在Z模式下按住[置零]不松手再按5142.按-99到-99之间任意数字调试，再按打印，再按项目代码，****设置打印浓度1四次方式2置零打1413 37*0.1.2.3 打印4‘项目代码’保存‘方式’退出****电子秤走纸测试校准1.在Z模式下按住[置零]不松手再按5142.按-99到99之间任意数字调试，再按打印，再按项目代码，错误代码：E20 重量为0E1代表纸张识别器坏或上面有东西覆盖E2 代表纸张没装好，重新安装纸张E19 称上没有商品信息，下传商品信息到称。

E97 代表标签格式没有下传，重新下传标签格式。

E71处于自动模式，放上物品后手动按“打印”后会出现此错误，退出自动模式即可传秤步骤：1．盈入系统—>基础档案—>档案应用—>输出商品PLU码—>输出字段设置选择寺冈格式—>输出条件设置—>输入商品编码（用逗号隔开）—>导出2．进入传秤工具（用户名：admin 密码：teraoka）—>管理工具—>店铺管理—>选中店铺—>导入模版—>双击小分类—>更改小分类—>提交3．进入商品管理—>小分类管理—>选中要传的分类—>删除商品4．将桌面上导出到秤库里的文件移到放入传秤文件夹中—>更改文件名为：222.txt—>等待文件消失5．进入传秤工具—>商品管理—>商品管理—>商品一览（可按分类查询）6．双击记录修改秤重方式，点击标签信息修改保质期，修改后点击发送，如无修改点击全量发送。

寺岗称设置

成都威悦客户培训资料寺冈条码秤SM-100系列第一部分操作员培训一.开机操作电子秤开机前请保证电子秤水平电子秤的电源开关置于电子秤左侧底部[开/关]电子秤按键上[开/关] 只适用于临时关闭显示屏关闭程序，不适用每天关店关闭电子秤电子秤开机后进行系统自检，可按[置零]中断该过程注意事项：1、如果电子秤无法开机，请首先检查电源插座是否插好2、开机前，请保证秤台上无重物二.称重商品的销售操作操作方法：在数字键位置输入“PLU编号”，按[项目#代码]，在秤盘上放需要称重的商品，按[合计*打印]注意事项：1、称量商品前，保持电子秤水平2、称量商品的过程中，保证电子秤台无其他物品擦刮3、标签纸必须等待称量商品重量显示稳定后才能正常打印三.计件商品的销售操作操作方法：在数字键位置输入“PLU编号”，按[项目#代码]，若只销售一件商品，则可立即按[合计*打印]；若销售多件同一商品，则按[X]，输入销售商品的数量，按[合计*打印]四.预设键的销售操作操作方法：在预设键位置按对应的商品预设键，若为称重商品，在秤盘上放需要称重的商品，按[合计*打印]；若为计件商品，，若只销售一件商品，则可立即按[合计*打印]；若销售多件同一商品，则按[X]，输入销售商品的数量，按[合计*打印]五.自动打印的操作操作方法：按一次[自动]，在数字键位置输入“PLU编号”，在秤盘上放需要称量的商品，待重量显示稳定后，标签纸自动打印出来，取下称量商品后，在秤盘上放需要称量的同类商品，待重量显示稳定后，标签纸再次自动打印出来，重复上述直到该类商品打印完毕。

打印完毕后，务必按一次[自动]，将电子秤恢复到手动状态。

六.常见操作错误及处理方法常见错误信息及其处理方法：电子秤在出现操作错误的时候，会发出错误提示音，请确认操作方面的错误，若无法解决，请重新启动电子秤或通知相关人员解决。
