生物接触氧化法设计参数

生物接触氧化法设计参数设计参数是生物接触氧化法处理废水时必须考虑的关键因素。

生物接触氧化法是一种常见的废水处理方法，通过生物菌群的作用来降解和去除废水中的有和氨氮等污染物质。

下面将详细介绍生物接触氧化法的设计参数。

1.水力停留时间（HRT）：水力停留时间是指废水在生物接触氧化池中停留的平均时间，通常以小时为单位。

HRT的选择要综合考虑进水水质、废水流量和污染物的降解速度等因素。

一般来说，对于有机物较多的废水，选择较长的HRT可以提高污染物的降解效果。

2.曝气强度：曝气是生物接触氧化法中的关键步骤，通过给废水冲入氧气来促进细菌的生长和代谢活动。

曝气强度通常用曝气量来表示，单位为立方米/小时/立方米。

曝气强度的选择要考虑细菌的需要氧量、废水中的氧需求量以及曝气设备的性能等因素。

3.温度：适宜的温度可以促进细菌的生长和代谢活动，从而提高废水的处理效果。

一般来说，生物接触氧化池的运行温度应在20℃~35℃之间，如果温度过低或过高都会对细菌的活性产生不利影响。

4.pH值：pH值是指废水中氢离子浓度的负对数，对废水中的细菌生长和降解活动有一定影响。

一般来说，适宜的pH值范围为6.5~8.5，如果pH值过低或过高都会影响废水中的细菌活性和降解效果。

5.氧化池容积：氧化池容积的大小对生物接触氧化法的处理效果有直接影响。

容积过小会导致废水停留时间不够，影响废水的降解；容积过大则会增加处理成本。

根据废水的流量和污染物的特性来确定适当的氧化池容积。

6.澄清池容积：澄清池的主要功能是沉淀污泥和澄清处理后的水。

澄清池容积的大小应根据废水的流量和处理要求来确定，以保证处理后的水质达到排放标准。

综上所述，生物接触氧化法的设计参数包括水力停留时间、曝气强度、温度、pH值、氧化池容积和澄清池容积等。

在实际设计中，需要根据废水的特性和处理要求综合考虑这些参数，以确保废水能够得到有效处理和净化。

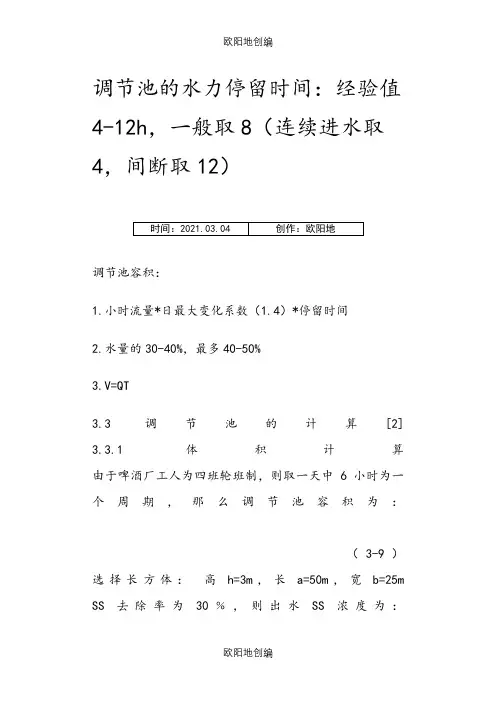

调节池的水力停留时间之欧阳地创编

调节池的水力停留时间：经验值4-12h，一般取8（连续进水取4，间断取12）调节池容积：1.小时流量*日最大变化系数（1.4）*停留时间2.水量的30-40%，最多40-50%3.V=QT3.3调节池的计算[2] 3.3.1体积计算由于啤酒厂工人为四班轮班制，则取一天中6小时为一个周期，那么调节池容积为：（3-9）选择长方体：高h=3m，长a=50m，宽b=25m SS去除率为30﹪，则出水SS浓度为：取超高0.4m，则总高H=3.4m。

3.3.2污泥量的计算产生的干污泥量为:（3-10）其中：S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积，含水率为97﹪（3-11）3.3.3排泥系统沿池宽方向设置泥斗，污泥斗为长四棱台形，斗壁倾角为45°。

上部方形面积为 ,底部方形面积为 ,高为2m，, 泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化，波动较大，废水水质水量的变化对排水及废水处理设备，特别是对净化设备正常发挥其净化功能是不利的，甚至有可能损坏设备，为解决这一矛盾，废水处理前一般要设调节池，以调节水量和水质。

设备类型：对角线出水调节池优点：出水槽沿对角线方向设置，同一时间流入池内的废水，由池的左、右两侧经过不同时间流到出水槽，达到自动调节的目的。

数量：一座池子构筑材料：钢筋混凝土参数计算：废水在池内一般停留3—4小时1．池子的实际容积设废水在池内停留时间为T=4小时根据流量 Q T=4小时=300m3/d T=4小时则池内废水量Q1=Q/24×T=300/24×4=50 （m3）得出池的有效容积为50 m3设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取V有效=72 m32．取池子的有效水深为h1=1.8m纵向隔板间距1m则调节池的平面面积是S= = = 40（m2）取宽为 B=5（m），则长L===8（m）纵向隔板间距为 1 m，所以隔板数为 4取调节池超高为h=0.3（m）为适应水质的变化，设置沉渣斗，由于电镀废水的悬浮物较少，所以按长度方向设置沉渣斗一个，共两个沉渣斗，沉渣斗倾角为45。

污水处理各种池子水力停留时间

（五）工艺控制参数的确定设计中的工艺控制参数是在预测的水量、水质条件下确定的，而实际投入运行时的污水水量水质往往与设计有较大的差异，因此，必须根据实际水量水质情况来来确定合适的工艺控制参数，以保证运行的正常进行和使出水水质达标的的同时尽可能降低能耗。

1.工艺参数内容经过一段时间的培养，微生物以达到所需浓度，出水水质达到排放标准。

开启自动控制系统，根据运行状况，初步确定各处理单元的运行参数（如进水流量、出水流量、高低水位、风量，沉淀池排泥时间，反冲时间间隔等）。

在运行过程中不断对出水水质及各处理单元的水质进行检测，并根据水质检测情况调节各运行单元的运行参数，以确定最佳的运行参数。

2.确定方法根据工艺设计，首先初步确定运行参数，调试时可按此运行参数运行，待工艺控制稳定，出水水质达标后，根据水质监测情况在确定最佳运行参数，运行参数的初步确定：①污水日处理流量为100m3/d, 系统进料泵的流量为12m3/d(单台), 加压泵的流量为12.5m3/d（单台）, 因此，初步确定设计流量为12m3/h,每天运行8小时。

一级接触氧化池的有效容积是V1= 5.0×3.0×2.2=33m3, 水力停留时间为T1=2小时45分钟；二级接触氧化池的有效容积是V2=3.0×3.0×2.2=19.8m3，水力停留时间为T2=1小时40分钟；沉淀池的有效容积是V3=3.0×1.0×2.1=6.2m3水力停留时间为T3=30分钟；中间水池的有效容积是V4=3.0×2.0×2.1=12.6m3，水力停留时间为T4=1小时。

②污水处理过程根据微生物的需氧量，水中的溶解氧浓度应满足在2～3mg/L, 过高或过低会导致出水水质变差，DO过高容易引起污泥的过氧化，且浪费能源；过低时微生物得不到充足的DO，有机物分解不彻底。

二级接触氧化池出口处氧浓度达到2mg/L为宜。

污水处理中的流速与水力停留时间

不同污水类型的处理需求
生活污水
生活污水的处理主要关注去除有机物、悬浮物和营养物。对于流速和水力停留时间的设定，需要综合考虑去除效率和能源消耗。
工业废水
工业废水可能含有多种有毒有害物质，其处理需求更为复杂。流速和水力停留时间的设定需要根据具体废水的性质和处理目标来确定。
技术进步对流速与水力停留时间的影响
流速与水力停留时间的合理设置可以促进微生物的生长和代谢，提高生物处理效果，从而降低出水中的污染物浓度。
对未来研究的建议
需要进一步研究不同污水处理工艺中流速与水力停留时间的影响机制，为实际工程提供更加科学
的指导。
需要关注流速与水力停留时间对污水处理过程中产生的二次污染的影响，为减少环境污染提供理
流速与水力停留时间的相互关系
流速对水力停留时间的影响
流速增大
水力停留时间减少
流速减小
水力停留时间增加
流速均匀性
影响水力停留时间分布的均匀性
水力停留时间对流速的反馈
水力停留时间过短：影响污染物去除效果
水力停留时间优化：寻求最佳的流速与水力停留时间组合
水力停留时间过长：可能导致污泥膨胀、生物泡沫等问题
新技术应用
随着污水处理技术的不断进步，新的处理工艺和设备不断涌现。这些新技术可能会影响流速和水力停留时间的传统设定，需要不断更新和优化。
科研进展
科研进展可能会推动对流速和水力停留时间理解的深化，从而影响其设定和应用。例如，对微生物生态学的深入理解可能会推动生物处理工艺的改进，从而影响流速和水力停留时间的设定。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
污水处理中的流速与水力停留时间

调节池的水力停留时间

调节池的水力停留时间：经验值4-12h，一般取8（连续进水取4，间断取12）调节池容积：1.小时流量*日最大变化系数（1.4）*停留时间2.水量的30-40%，最多40-50%3.V=QT3.3调节池的计算[2]3.3.1体积计算由于啤酒厂工人为四班轮班制，则取一天中6小时为一个周期，那么调节池容积为：（3-9）选择长方体：高h=3m，长a=50m，宽b=25mSS去除率为30﹪，则出水SS浓度为：取超高0.4m，则总高H=3.4m。

3.3.2污泥量的计算产生的干污泥量为:（3-10）其中：S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积，含水率为97﹪（3-11）3.3.3排泥系统沿池宽方向设置泥斗，污泥斗为长四棱台形，斗壁倾角为45°。

上部方形面积为,底部方形面积为,高为2m，,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化，波动较大，废水水质水量的变化对排水及废水处理设备，特别是对净化设备正常发挥其净化功能是不利的，甚至有可能损坏设备，为解决这一矛盾，废水处理前一般要设调节池，以调节水量和水质。

设备类型：对角线出水调节池优点：出水槽沿对角线方向设置，同一时间流入池内的废水，由池的左、右两侧经过不同时间流到出水槽，达到自动调节的目的。

数量：一座池子构筑材料：钢筋混凝土参数计算：废水在池内一般停留3—4小时1．池子的实际容积设废水在池内停留时间为T=4小时根据流量Q T=4小时=300m3/d T=4小时则池内废水量Q1=Q/24×T=300/24×4=50 （m3）得出池的有效容积为50 m3设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取V有效=72 m32．取池子的有效水深为h1=1.8m纵向隔板间距1m则调节池的平面面积是S= = = 40（m2）取宽为B=5（m），则长L===8（m）纵向隔板间距为1 m，所以隔板数为4取调节池超高为h=0.3（m）为适应水质的变化，设置沉渣斗，由于电镀废水的悬浮物较少，所以按长度方向设置沉渣斗一个，共两个沉渣斗，沉渣斗倾角为45。

调节池的水力停留时间

调节池的水力停留时间：经验值4-12h，一般取8（连续进水取4，间断取12）调节池容积：1.小时流量*日最大变化系数（1.4）*停留时间2.水量的30-40%，最多40-50%3.V=QT3.3调节池的计算[2]3.3.1体积计算由于啤酒厂工人为四班轮班制，则取一天中6小时为一个周期，那么调节池容积为：（3-9）选择长方体：高h=3m，长a=50m，宽b=25mSS去除率为30﹪，则出水SS浓度为：取超高0.4m，则总高H=3.4m。

3.3.2污泥量的计算产生的干污泥量为:（3-10）其中：S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积，含水率为97﹪（3-11）3.3.3排泥系统沿池宽方向设置泥斗，污泥斗为长四棱台形，斗壁倾角为45°。

上部方形面积为,底部方形面积为,高为2m，,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化，波动较大，废水水质水量的变化对排水及废水处理设备，特别是对净化设备正常发挥其净化功能是不利的，甚至有可能损坏设备，为解决这一矛盾，废水处理前一般要设调节池，以调节水量和水质。

设备类型：对角线出水调节池优点：出水槽沿对角线方向设置，同一时间流入池内的废水，由池的左、右两侧经过不同时间流到出水槽，达到自动调节的目的。

数量：一座池子构筑材料：钢筋混凝土参数计算：废水在池内一般停留3—4小时1．池子的实际容积设废水在池内停留时间为 T=4小时根据流量 Q T=4小时=300m3/d T=4小时则池内废水量Q1=Q/24×T=300/24×4=50 （m3）得出池的有效容积为 50 m3设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取 V有效=72 m32．取池子的有效水深为h1=1.8m纵向隔板间距 1m则调节池的平面面积是S= = = 40（m2）取宽为 B=5（m），则长L===8（m）纵向隔板间距为 1 m，所以隔板数为 4取调节池超高为h=0.3（m）为适应水质的变化，设置沉渣斗，由于电镀废水的悬浮物较少，所以按长度方向设置沉渣斗一个，共两个沉渣斗，沉渣斗倾角为45。

什么是水力停留时间(HRT)如何计算

什么是水力停留时间（HRT）如何计算水力停留时间（HRT）是指水体在处理系统中停留的平均时间。

它是评估废水处理系统运行效率和水质处理效果的重要参数。

HRT的定义取决于具体的废水处理系统设计和运行模式，例如，自流式系统、完全混合式系统或序贯批处理系统。

计算HRT的方法可以根据废水处理系统的类型和设计进行调整，下面介绍一些常见的计算方法：1.自流式系统的HRT计算：-对于开放的自流式系统，可以根据体积和流量来计算HRT。

公式为HRT=V/Q，其中，V为系统的总体积（单位为体积单位，如立方米），Q为进入系统的平均流量（同样的体积单位）。

-对于封闭的自流式系统，可以根据废水水量和系统排放的总体积来计算HRT。

公式为HRT=(V-In)/Q，其中，V为系统的总体积，In为系统进水的总体积，Q为平均流量。

2.完全混合式系统的HRT计算：-完全混合式系统是指在处理单元内废水被充分混合的系统，如活性污泥法。

对于这种系统，HRT可以通过公式HRT=θ/（θ+α）进行计算，其中，θ为污泥混合时间（通常为几小时到一天），α为污泥滞后时间（通常为几天到几周）。

3.序贯批处理系统的HRT计算：-序贯批处理系统是指废水处理单元按顺序处理不同的污水批次的系统。

对于序贯批处理系统，可以通过计算不同处理单元的停留时间之和来计算HRT。

例如，如果废水处理系统中有三个处理单元，每个处理单元的停留时间分别为T1、T2和T3，则HRT可以通过公式HRT=T1+T2+T3来计算。

需要注意的是，HRT的计算仅提供了废水处理系统中停留时间的平均值，而实际操作中可能会有波动。

因此，在设计和运行废水处理系统时，还需要考虑系统的稳定性和处理效果的变化。

总而言之，水力停留时间（HRT）是废水处理系统中水体停留的平均时间。

通过计算系统的总体积、进水流量、处理单元混合时间等参数，可以得到HRT的近似值，从而评估废水处理系统的运行效率和水质处理效果。

循环水养殖系统水力停留时间

循环水养殖系统水力停留时间循环水养殖系统是一种高效、环保的养殖方式，其核心在于循环利用水资源，提高水的利用效率。

而水力停留时间是循环水养殖系统中的一个重要参数，它指的是水在系统中停留的时间。

水力停留时间的长短直接影响着水质的稳定性、养殖效果以及养殖环境的改善。

循环水养殖系统的水力停留时间对水质的稳定性有着重要的影响。

水力停留时间过短，水体流速快，水中的悬浮物、底泥等有害物质无法得到有效沉淀和去除，会导致水质污染，增加养殖环境的恶化。

而水力停留时间过长，水体流速慢，容易导致水中氧气不足，鱼类和其他养殖生物生长缓慢，甚至发生窒息死亡。

因此，合理控制水力停留时间，保持水质的稳定性，是循环水养殖系统的关键。

水力停留时间还与养殖效果密切相关。

在循环水养殖系统中，水力停留时间的长短会直接影响到养殖生物的饲料摄取、生长发育和繁殖状况。

适当延长水力停留时间可以增加鱼类对饲料的吸收利用率，提高养殖效果。

同时，适当延长水力停留时间还可以增加水体中的溶解氧含量，改善养殖环境，提高鱼类的存活率和健康状况。

水力停留时间还与养殖环境的改善有着密切的关系。

在循环水养殖系统中，适当延长水力停留时间可以增加水体中的微生物数量和种类，促进水体中的有益微生物生长，提高水质的净化能力。

水力停留时间的延长还可以增加水体的流动性，避免死水区的形成，减少病原微生物的滋生，降低养殖环境中的疾病发生率。

在控制循环水养殖系统的水力停留时间时，需要根据具体的养殖对象、养殖密度和水质状况等因素进行调整。

一般来说，对于一般的水生生物养殖，水力停留时间可控制在10到20分钟之间。

但对于一些对水质要求较高的特殊养殖对象，如虾、蟹等，水力停留时间可适当延长至30分钟以上。

循环水养殖系统水力停留时间对于养殖效果和环境改善起着至关重要的作用。

合理控制水力停留时间，保持水质的稳定性，提高养殖效果，是实现循环水养殖系统可持续发展的关键之一。

通过科学管理和技术创新，我们可以进一步完善循环水养殖系统，提高水力停留时间的控制精度，为水产养殖行业的可持续发展做出贡献。

调节池的水力停留时间

调节池的水力停留时间：经验值4-12h, —般取8 (连续进水取4,问断取12) 调节池容积：1•小时流量*日最大变化系数(1.4) *停留时间2.水量的30-40%,最多40-50%3.V=QT3. 3调节池的计算[2]3.3. 1体积计算由于啤酒厂工人为四班轮班制，则取一天中6小时为一个周期，那么调节池容积为：(3-9)选择长方体：髙h=3m,长a二50m,宽b二25mSS去除率为30%,则出水SS浓度为：取超髙0. 4m,则总高H=3. 4mo3.3.2污泥量的计算产生的干污泥量为：(3-10)其中：so—进水SS浓度S—出水SS浓度E—SS去除率产泥体积，含水率为97%(3-11)3.3.3排泥系统沿池宽方向设置泥斗，污泥斗为长四棱台形，斗壁倾角为45。

上部方形面积为，底部方形面积为，髙为2m,,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化，波动较大，废水水质水量的变化对排水及废水处理设备，特别是对净化设备正常发挥其净化功能是不利的，甚至有可能损坏设备，为解决这一矛盾，废水处理前一般要设调节池，以调节水量和水质。

设备类型：对角线出水调节池优点：出水槽沿对角线方向设置，同一时间流入池的废水，由池的左、右两侧经过不同时间流到出水槽，达到自动调节的目的。

数量：一座池子构筑材料：钢筋混凝土参数计算：废水在池一般停留3—4小时1.池子的实际容积设废水在池停留时间为T二4小时根据流量Q T二4小时=300m3/d T二4小时则池废水量Ql=Q/24 X T=300/24 X 4=50 (m3)得出池的有效容积为50 m3设计用调节池的实际容积为V二1. 4V有效=1.4X50=70 m3取V有效=72 m32.取池子的有效水深为hl=l. 8m纵向隔板间距5则调节池的平面面积是S二= =40 (m2)取宽为B=5 (m),则长L===8 (m)纵向隔板间距为1 m,所以隔板数为4取调节池超髙为h=0. 3 (m)为适应水质的变化，设置沉渣斗，由于电镀废水的悬浮物较少，所以按长度方向设置沉渣斗一个，共两个沉渣斗，沉渣斗倾角为45。

调节池的水力停留时间

调节池的水力停留时间：经验值4-12h，一般取8（连续进水取4，间断取12）调节池容积：1.小时流量*日最大变化系数（1.4）*停留时间2.水量的30-40%，最多40-50%3.V=QT3.3调节池的计算[2]3.3.1体积计算由于啤酒厂工人为四班轮班制，则取一天中6小时为一个周期，那么调节池容积为：（3-9）选择长方体：高h=3m，长a=50m，宽b=25mSS去除率为30﹪，则出水SS浓度为：取超高0.4m，则总高H=3.4m。

3.3.2污泥量的计算产生的干污泥量为:（3-10）其中：S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积，含水率为97﹪（3-11）3.3.3排泥系统沿池宽方向设置泥斗，污泥斗为长四棱台形，斗壁倾角为45°。

上部方形面积为 ,底部方形面积为 ,高为2m， ,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化，波动较大，废水水质水量的变化对排水及废水处理设备，特别是对净化设备正常发挥其净化功能是不利的，甚至有可能损坏设备，为解决这一矛盾，废水处理前一般要设调节池，以调节水量和水质。

设备类型：对角线出水调节池优点：出水槽沿对角线方向设置，同一时间流入池的废水，由池的左、右两侧经过不同时间流到出水槽，达到自动调节的目的。

数量：一座池子构筑材料：钢筋混凝土参数计算：废水在池一般停留3—4小时1．池子的实际容积设废水在池停留时间为 T=4小时根据流量 Q T=4小时=300m3/d T=4小时则池废水量Q1=Q/24×T=300/24×4=50 （m3）得出池的有效容积为 50 m3设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取 V有效=72 m32．取池子的有效水深为h1=1.8m纵向隔板间距 1m则调节池的平面面积是S= = = 40（m2）取宽为 B=5（m），则长L===8（m）纵向隔板间距为 1 m，所以隔板数为 4取调节池超高为h=0.3（m）为适应水质的变化，设置沉渣斗，由于电镀废水的悬浮物较少，所以按长度方向设置沉渣斗一个，共两个沉渣斗，沉渣斗倾角为45。

调节池的水力停留时间

调节池的水力停留时间调节池的水力停留时间：经验值4-12h，一般取8（连续进水取4，间断取12）调节池容积：1.小时流量*日最大变化系数（1.4）*停留时间2.水量的30-40%，最多40-50%3.V=QT3.3调节池的计算[2]3.3.1体积计算由于啤酒厂工人为四班轮班制，则取一天中6小时为一个周期，那么调节池容积为：（3-9）选择长方体：高h=3m，长a=50m，宽b=25mSS去除率为30﹪，则出水SS浓度为：取超高0.4m，则总高H=3.4m。

3.3.2污泥量的计算产生的干污泥量为:（3-10）其中：S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积，含水率为97﹪（3-11）3.3.3排泥系统沿池宽方向设置泥斗，污泥斗为长四棱台形，斗壁倾角为45°。

上部方形面积为,底部方形面积为,高为2m，,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化，波动较大，废水水质水量的变化对排水及废水处理设备，特别是对净化设备正常发挥其净化功能是不利的，甚至有可能损坏设备，为解决这一矛盾，废水处理前一般要设调节池，以调节水量和水质。

设备类型：对角线出水调节池优点：出水槽沿对角线方向设置，同一时间流入池内的废水，由池的左、右两侧经过不同时间流到出水槽，达到自动调节的目的。

数量：一座池子构筑材料：钢筋混凝土参数计算：废水在池内一般停留3—4小时1．池子的实际容积设废水在池内停留时间为 T=4小时根据流量 Q T=4小时=300m3/d T=4小时则池内废水量Q1=Q/24×T=300/24×4=50 （m3）得出池的有效容积为 50 m3设计用调节池的实际容积为V=1.4V有效=1.4×50=70 m3取 V有效=72 m32．取池子的有效水深为h1=1.8m纵向隔板间距 1m则调节池的平面面积是S= = = 40（m2）取宽为 B=5（m），则长L===8（m）纵向隔板间距为 1 m，所以隔板数为 4取调节池超高为h=0.3（m）为适应水质的变化，设置沉渣斗，由于电镀废水的悬浮物较少，所以按长度方向设置沉渣斗一个，共两个沉渣斗，沉渣斗倾角为45。

污水处理技术之常见的污水处理工艺计算公式

污水处理技术之常见的污水处理工艺计算公式常见的污水处理工艺计算公式一、污水处理工艺概述污水处理是指将含有有机物、无机物、悬浮物和微生物等污染物质的废水，通过一系列物理、化学和生物处理工艺，将其转化为符合环境排放标准的处理水的过程。

常见的污水处理工艺包括物理处理、化学处理和生物处理等。

二、常见的污水处理工艺计算公式1. 水力负荷计算公式水力负荷是指单位时间内通过单位面积的污水流量，通常以m³/(m²·d)为单位。

水力负荷的计算公式如下：水力负荷 = 污水流量 / 处理设备有效面积2. 水力停留时间计算公式水力停留时间是指污水在处理设备中停留的平均时间，通常以小时为单位。

水力停留时间的计算公式如下：水力停留时间 = 处理设备有效容积 / 污水流量3. 污泥产量计算公式污泥产量是指处理单位污水处理过程中产生的污泥量，通常以kg/d为单位。

污泥产量的计算公式如下：污泥产量 = 污水流量 ×污泥浓度4. 污泥浓度计算公式污泥浓度是指单位体积污泥中所含的固体物质的质量，通常以g/L为单位。

污泥浓度的计算公式如下：污泥浓度 = 污泥干固物质质量 / 污泥体积5. 溶解氧计算公式溶解氧是指水中溶解的氧气的含量，通常以mg/L为单位。

溶解氧的计算公式如下：溶解氧 = 1000 × (溶解氧饱和度 / 100) × (气体常数 ×温度 / 预定压力)6. 污水COD去除率计算公式COD去除率是指污水处理过程中COD（化学需氧量）的去除程度，通常以百分比表示。

COD去除率的计算公式如下：COD去除率 = (进水COD浓度 - 出水COD浓度) / 进水COD浓度 × 100%7. 污水氨氮去除率计算公式氨氮去除率是指污水处理过程中氨氮的去除程度，通常以百分比表示。

氨氮去除率的计算公式如下：氨氮去除率 = (进水氨氮浓度 - 出水氨氮浓度) / 进水氨氮浓度 × 100%8. 污水总磷去除率计算公式总磷去除率是指污水处理过程中总磷的去除程度，通常以百分比表示。

hrt水力停留时间和容积负荷的关系

hrt水力停留时间和容积负荷的关系HRT水力停留时间和容积负荷是污水处理中两个非常重要的参数。

HRT指的是污水在处理系统中停留的时间，而容积负荷则是指单位时间内处理系统所处理的污水量。

这两个参数之间存在着密切的关系，下面我们来详细了解一下。

首先，HRT水力停留时间是影响处理系统效果的重要因素之一。

在处理系统中，污水需要停留一定的时间才能被充分处理。

如果HRT过短，污水在处理系统中的停留时间不足，处理效果会受到影响。

反之，如果HRT过长，处理系统的处理能力会下降，处理效果也会受到影响。

因此，HRT需要根据处理系统的具体情况进行合理的调整，以达到最佳的处理效果。

其次，容积负荷也是影响处理系统效果的重要因素之一。

容积负荷过大会导致处理系统的处理能力不足，处理效果下降。

反之，容积负荷过小会导致处理系统的资源浪费，处理效果也会受到影响。

因此，容积负荷需要根据处理系统的具体情况进行合理的调整，以达到最佳的处理效果。

最后，HRT水力停留时间和容积负荷之间存在着密切的关系。

当容积负荷增加时，处理系统需要处理更多的污水，因此HRT需要相应地增加，以保证污水在处理系统中的停留时间足够。

反之，当容积负荷减少时，处理系统需要处理的污水量减少，因此HRT也可以相应地减少。

因此，HRT水力停留时间和容积负荷需要相互协调，以达到最佳的处理效果。

综上所述，HRT水力停留时间和容积负荷是污水处理中非常重要的参数，它们之间存在着密切的关系。

在处理系统的设计和运行过程中，需要根据具体情况进行合理的调整，以达到最佳的处理效果。

曝气沉砂池水力停留时间

曝气沉砂池水力停留时间1. 曝气沉砂池的基本概念1.1 啥是曝气沉砂池？大家好，今天咱们来聊聊一个“水里”的小秘密，那就是曝气沉砂池。

听名字可能觉得有点拗口，但其实这玩意儿就是用来处理污水的。

你想啊，生活中那么多脏东西，吃的、喝的、洗的，都要有地方去处理吧？这时候，曝气沉砂池就派上用场了！它的工作原理很简单，就是通过增加氧气，让污水里的细菌们嗨起来，进而分解那些脏东西。

就好像一场派对，大家都玩得开心，污水也变得干净啦！1.2 水力停留时间是什么鬼？那么，什么是水力停留时间呢？简单来说，就是水在这个池子里“待”的时间。

就像你在家里吃饭，饭菜好吃，你就想多呆一会儿；如果水流得太快，细菌们没时间消化，就像没吃饱一样，效果可想而知。

因此，水力停留时间可不是小事，直接关系到污水处理的效率和效果。

2. 水力停留时间的重要性2.1 为什么要关注水力停留时间？说到这里，大家可能会问，水力停留时间到底有什么重要性呢？嘿嘿，这就跟你买的衣服一样，买的急了，结果回家试穿发现不合身，这可咋整！在污水处理里，水力停留时间太短，就像你穿上了不合身的衣服，效果大打折扣，脏东西也洗不掉。

而如果时间过长，水又在池子里呆得太久，就像老家伙在沙发上待太久，慢慢的水也会变得臭气熏天。

总之，合适的水力停留时间就像做菜，火候掌握得好，才能吃出美味。

2.2 水力停留时间的计算咱们再来聊聊，怎么计算这个水力停留时间。

其实，计算方法也不复杂，公式是“水力停留时间 = 池子体积 / 水流量”。

简单来说，你把池子的体积（比如多大水能装得下）和每小时流过的水量放到一起，算出来就是水在池子里待的时间。

这就像你去饭店点菜，知道了菜量和上菜速度，心里就有谱了。

3. 影响水力停留时间的因素3.1 流量的变化说到影响水力停留时间的因素，流量绝对是个大头。

你想啊，水流量大，就意味着水流得快，水力停留时间自然短；而水流量小，水流得慢，停留时间就长。

这就好比你在马路上走，车流量一大，你就得快速穿过；车流量少，你就可以慢悠悠地散步。

厌氧选择池水力停留时间

厌氧选择池水力停留时间厌氧选择池水力停留时间，听上去像是个科技感十足的词儿，其实就是一个很实在的概念，说白了，就是污水在厌氧池里呆的时间。

这事儿听起来枯燥乏味，但咱们用最简单的方式来聊聊，别担心，绝不会让你困得想打瞌睡。

厌氧池，顾名思义，就是一个没有氧气的池子。

咱们常说的“厌氧”并不是它自己讨厌氧气，而是这里的微生物，它们在没有氧气的环境下过得还挺滋润，照样能“吃”掉水里的污染物。

你想想，平常我们洗澡冲凉水里是不是有点脏东西？池子里的微生物就像那群“清道夫”，默默地消灭着这些脏东西。

但你也得知道，这群“清道夫”不是什么都能干的。

它们得有时间，时间不够，它们的“活儿”做不完，那水就还是脏的。

这里就涉及到了一个很关键的问题——水力停留时间。

水力停留时间，简单说，就是水在厌氧池里待多久，换个说法，就是水流经过池子的速度。

你可以想象，水流太快，微生物都来不及好好干活；水流太慢，池子里的空间就被占满了，微生物反而没有足够的“活动空间”去吃掉污物。

所以啊，水流的速度是有讲究的，要刚刚好。

你想啊，如果我们每次在池子里加了水，没等“清道夫”们认真工作，水又流走了，那这些污水不就白加了吗？所以，为了让这些微生物有足够的时间来“吃”掉这些脏东西，池子就得设计得比较大，或者说水要在池子里待得久一点。

这也就解释了为什么水力停留时间这么重要。

没有它，污水处理就是空谈，微生物连累活儿都做不完，怎么可能把水弄干净呢？不过，说到水力停留时间，大家可能觉得这就是个死板的数字，实际上啊，这个时间得根据污水的性质、池子的设计、微生物的“脾气”来定。

说白了，就是没有固定标准，每个地方的情况不一样，你得根据自己的需要来调整。

比如，如果是工业废水，水流的停留时间可能得长点，因为那些污染物成分更复杂，微生物得有更多时间去处理。

而如果是生活污水，可能时间稍短点也行，因为那里面的污染物相对简单，微生物的处理速度更快。

水力停留时间也跟池子的容量有关。

调节池的水力停留时间

调节池的水力停留时间 The manuscript was revised on the evening of 2021调节池的水力停留时间：经验值4-12h，一般取8（连续进水取4，间断取12）调节池容积：1.小时流量*日最大变化系数（）*停留时间2.水量的30-40%，最多40-50%=QT调节池的计算[2]3.3.1体积计算由于啤酒厂工人为四班轮班制，则取一天中6小时为一个周期，那么调节池容积为：（3-9）选择长方体：高h=3m，长a=50m，宽b=25mSS去除率为30﹪，则出水SS浓度为：取超高0.4m，则总高H=3.4m。

污泥量的计算产生的干污泥量为:（3-10）其中：S0—进水SS浓度S—出水SS浓度E—SS去除率产泥体积，含水率为97﹪（3-11）排泥系统沿池宽方向设置泥斗，污泥斗为长四棱台形，斗壁倾角为45°。

上部方形面积为 ,底部方形面积为 ,高为2m， ,泥斗容积工业废水调节池的设计计算工业废水其水质水量随时变化，波动较大，废水水质水量的变化对排水及废水处理设备，特别是对净化设备正常发挥其净化功能是不利的，甚至有可能损坏设备，为解决这一矛盾，废水处理前一般要设调节池，以调节水量和水质。

设备类型：对角线出水调节池优点：出水槽沿对角线方向设置，同一时间流入池内的废水，由池的左、右两侧经过不同时间流到出水槽，达到自动调节的目的。

数量：一座池子构筑材料：钢筋混凝土参数计算：废水在池内一般停留3—4小时1．池子的实际容积设废水在池内停留时间为 T=4小时根据流量 Q T=4小时=300m3/d T=4小时则池内废水量Q1=Q/24×T=300/24×4=50 （m3）得出池的有效容积为 50 m3设计用调节池的实际容积为V=有效=×50=70 m3取 V有效=72 m32．取池子的有效水深为h1=1.8m纵向隔板间距 1m则调节池的平面面积是S=== 40（m2）取宽为 B=5（m），则长L===8（m）纵向隔板间距为 1 m，所以隔板数为 4取调节池超高为h=（m）为适应水质的变化，设置沉渣斗，由于电镀废水的悬浮物较少，所以按长度方向设置沉渣斗一个，共两个沉渣斗，沉渣斗倾角为45。
