开关磁阻发电系统工作原理和控制方案
开关磁阻电机原理和应用

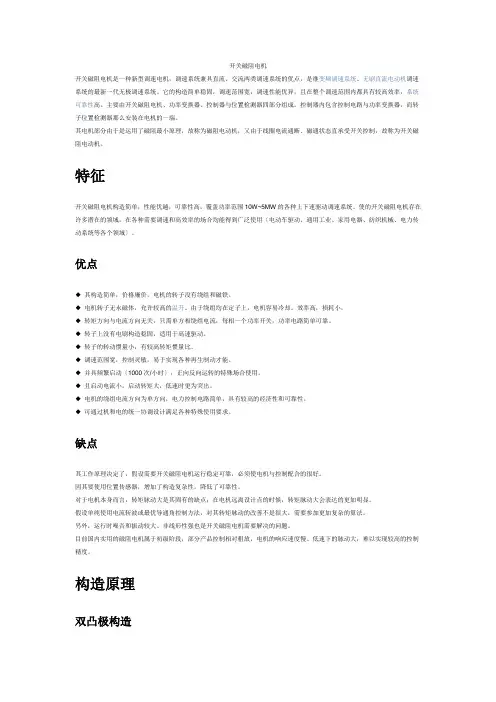

开关磁阻电机开关磁阻电机是一种新型调速电机，调速系统兼具直流、交流两类调速系统的优点，是继变频调速系统、无刷直流电动机调速系统的最新一代无极调速系统。
它的构造简单稳固，调速范围宽，调速性能优异，且在整个调速范围内都具有较高效率，系统可靠性高。
主要由开关磁阻电机、功率变换器、控制器与位置检测器四部分组成。
控制器内包含控制电路与功率变换器，而转子位置检测器那么安装在电机的一端。
其电机部分由于是运用了磁阻最小原理，故称为磁阻电动机，又由于线圈电流通断、磁通状态直承受开关控制，故称为开关磁阻电动机。
特征开关磁阻电机构造简单，性能优越，可靠性高，覆盖功率范围10W~5MW的各种上下速驱动调速系统。
使的开关磁阻电机存在许多潜在的领域，在各种需要调速和高效率的场合均能得到广泛使用〔电动车驱动、通用工业、家用电器、纺织机械、电力传动系统等各个领域〕。
优点◆其构造简单，价格廉价，电机的转子没有绕组和磁铁。
◆电机转子无永磁体，允许较高的温升。
由于绕组均在定子上，电机容易冷却。
效率高，损耗小。
◆转矩方向与电流方向无关，只需单方相绕组电流，每相一个功率开关，功率电路简单可靠。
◆转子上没有电刷构造稳固，适用于高速驱动。
◆转子的转动惯量小，有较高转矩惯量比。
◆调速范围宽，控制灵敏，易于实现各种再生制动才能。
◆并具频繁启动〔1000次/小时〕，正向反向运转的特殊场合使用。
◆且启动电流小，启动转矩大，低速时更为突出。
◆电机的绕组电流方向为单方向，电力控制电路简单，具有较高的经济性和可靠性。
◆可通过机和电的统一协调设计满足各种特殊使用要求。
缺点其工作原理决定了，假设需要开关磁阻电机运行稳定可靠，必须使电机与控制配合的很好。
因其要使用位置传感器，增加了构造复杂性，降低了可靠性。
对于电机本身而言，转矩脉动大是其固有的缺点；在电机远离设计点的时候，转矩脉动大会表达的更加明显。
假设单纯使用电流斩波或最优导通角控制方法，对其转矩脉动的改善不是很大，需要参加更加复杂的算法。
开关磁阻电动机2011
di L Us L iR ir dt
di L Us L iR ir dt
式中，等号右边第一项为平衡绕组中变压器电势 的压降；第二项为电阻压降；第三项为旋转电势所 引起的压降，它只有在电感随转子位置而变时才存 在，其方向与电感随转子位置的变化率有关：当电 感随口角的增大而增大时为正，当电感随口角的增 大而减小时为负。 在开关磁阻电机中，为获得较大的有效转矩应避 免产生制动转矩，在绕组电感开始随转子位置角口 的增大而减少时应尽快使绕组中电流衰减到零。
di L d Lk r (it) dt dt d d d d Us r dt d dt d
Us d d r
1
Us Us d ( 1 ) r r
i
L L k r t
Ust
( i 0)
一、开关磁阻电动机控制方式和运行特性 由于开关磁阻电机是一个复杂的非线 性系统，它的电流和转矩受许多因素 的制约，性能计算颇为繁复。
1.电流控制
2.转矩控制
3.转矩脉动和噪声控制
SR电机的运行特性
SR电机运行特性可分为三个区域：恒转矩区、 恒功率区、自然特性区(串励特性区) 。 在恒转矩区，由于电机转速较低，电机反电动 势小，因此需对电流进行斩波限幅，称为电流斩 波控制(CCC)方式，也可采用调节相绕组外加电 压有效值的电压PWM控制方式； 在恒功率区，通过调节主开关管的开通角和关 断角取得恒功率特性，称为角度位置控制(APC) 方式； 在自然特性区，电源电压、开通角和关断角均 固定，由于自然特性与串励直流电机的特性相似， 故亦称为串励特性区。Biblioteka 相电感、转矩随转子位移角的变化
《开关磁阻电机》课件
05
结论
开关磁阻电机的总结
开关磁阻电机是一种基于磁阻原理的 电机，具有结构简单、可靠性高、调 速范围广等优点，被广泛应用于各种 工业领域。
开关磁阻电机的控制系统可以采用数 字化技术，实现快速、准确的控制， 提高电机的性能和稳定性。
开关磁阻电机通过改变电机的输入电 压或电流，可以方便地调节电机的转 速和转矩，从而实现精确的控制。
推动模块化设计和智能化控制，简化电机结构，提高系统的集成度 和智能化水平。
市场前景与预测
工业自动化
随着工业自动化程度的提高，开 关磁阻电机在工业领域的应用将
进一步扩大。
电动车与新能源
电动车和新能源市场的快速发展将 为开关磁阻电机提供广阔的应用空 间。
预测分析
根据市场需求和技术发展趋势，预 测开关磁阻电机未来的市场规模和 增长点。
洗衣机
在洗衣机中，开关磁阻电机作为驱动 元件，实现高效、低噪音的洗涤和脱 水。
04
开关磁阻电机的未来发展
技术创新与改进
高效能驱动控制技术
研究更先进的控制算法和策略，提高开关磁阻电机的驱动性能和 效率。
耐高温材料
研发能在高温环境下稳定运行的绝缘材料和磁性材料，提高电机的 可靠性和寿命。
模块化和智能化
优势
与传统的直流电机和交流电机相比，开关磁阻电机在性能和成本方面具有明显的 优势，能够满足各种应用场景的需求。此外，开关磁阻电机的控制方式灵活多样 ，可以实现精确的速度和位置控制。
02
开关磁阻电机的基本结构
定子结构
定子铁芯
通常采用硅钢片叠压而成，用于 产生磁场。
定子绕组
由多根漆包线绕制而成，连接至 控制器，用于产生旋转磁场。
转子结构
开关磁阻电机驱动系统的运行原理及应用
开关磁阻电机驱动系统的运行原理及应用（二）?（低轴阻发电机参考资料）??????1 引言开关磁阻电机驱动系统(SDR)具有一些很有特色的优点:电机结构简单、坚固、维护方便甚至免维护，启动及低速时转矩大、电流小;高速恒功率区范围宽、性能好，在宽广转速和功率访问内都具有高输出和高效率而且有很好的容错能力。
这使得SR电机系统在家用电器、通用工业、伺服与调速系统、牵引电机、高转速电机、航空航天等领域得到广泛应用。
SR电机是一种机电能量转换装置。
根据可逆原理，SR电机和传统电机一样，它既可将电能转换为机械能—电动运行，在这方面的理论趋于成熟;也可将机械能转换为电能—发电运行，其内部的能量转换关系不能简单看成是SR电动机的逆过程。
本文将从SR电机电动和发电运行这两个角度阐述SR电机的运行原理。
2 电动运行原理2.1 转矩产生原理控制器根据位置检测器检测到的定转子间相对位置信息，结合给定的运行命令(正转或反转)，导通相应的定子相绕组的主开关元件。
对应相绕组中有电流流过，产生磁场;磁场总是趋于“磁阻最小”而产生的磁阻性电磁转矩使转子转向“极对极”位置。
当转子转到被吸引的转子磁极与定子激磁相相重合(平衡位置)时，电磁转矩消失。
此时控制器根据新的位置信息，在定转子即将达到平衡位置时，向功率变换器发出命令，关断当前相的主开关元件，而导通下一相，则转子又会向下一个平衡位置转动;这样，控制器根据相应的位置信息按一定的控制逻辑连续地导通和关断相应的相绕组的主开关，就可产生连续的同转向的电磁转矩，使转子在一定的转速下连续运行;再根据一定的控制策略控制各相绕组的通、断时刻以及绕组电流的大小，就可使系统在最隹状态下运行。
图1 三相sr电动机剖面图从上面的分析可见，电流的方向对转矩没有任何影响，电动机的转向与电流方向无关，而仅取决于相绕组的通电顺序。
若通电顺序改变，则电机的转向也发生改变。
为保证电机能连续地旋转，位置检测器要能及时给出定转子极间相对位置，使控制器能及时和准确地控制定子各相绕组的通断，使srm能产生所要求的转矩和转速，达到预计的性能要求。
开关磁阻电机工作原理及其驱动系统
开关磁阻电机工作原理及其驱动系统首先，让我们来了解开关磁阻电机的原理。
它由一组互相串联的磁电阻元件组成，安装在定子上。
这些磁电阻元件是由永磁材料制成的，具有高磁导率。
当电流通过磁阻元件时，它们变为“ON”状态，并形成低磁阻通路，允许磁通通过。
当电流终止时，它们恢复为“OFF”状态，形成高磁阻通路，磁通不再通过。
这种可逆性允许电机在电流方向改变时，磁通的方向也随之改变，从而实现了转子的转动。
1.电源：为电机提供所需的电能。
通常使用直流电源来驱动开关磁阻电机，但也可以使用交流电源。
2.驱动电路：将电源提供的直流电转换为适合电机工作的电流和电压。
驱动电路通常由功率放大器和控制电路组成。
功率放大器用于放大驱动电流，以控制磁阻元件的磁化状态。
控制电路用于监测电机的运行状态，并根据需要调整驱动信号。
3.控制电路：根据用户的指令或外部传感器的反馈信号，控制电机的运行速度和转向。
控制电路根据需要向驱动电路发送控制信号，以改变驱动电流的大小和方向。
开关磁阻电机的驱动系统通过控制磁化状态来改变磁通，从而控制电机的转动。
当需要驱动电机时，控制电路向驱动电路发送启动信号，驱动电路放大信号并向磁阻元件提供足够的电流，使其进入“ON”状态。
这时，磁通开始通过，产生转矩，驱动转子开始转动。
当需要改变电机的转向时，控制电路改变驱动电流的方向，使磁通方向相应改变。
需要注意的是，开关磁阻电机的驱动系统需要根据具体的电机参数和工作要求进行设计和调整，以实现最佳的性能和效率。
驱动系统应能提供足够的功率和精确的控制，以满足电机的转矩和速度需求，并确保电机的稳定运行。
综上所述，开关磁阻电机的工作原理基于磁阻效应，并由驱动系统控制。
驱动系统由电源、驱动电路和控制电路组成，通过改变磁化状态来改变磁通，从而驱动电机的转动。
这种电机具有结构简单、转速范围广、效率高等特点，适用于许多工业应用领域。
开关磁阻电机
CREATE TOGETHER
DOCS
谢谢观看
THANK YOU FOR WATCHING
开关磁阻电机的工作原理
SRM的工作原理
• 电磁感应原理：转子绕组切割磁力线产生感应电动势 • 磁阻变化原理：定子凸极与转子凸极相对位置变化导致 磁阻变化 • 扭矩产生：磁阻变化产生电磁扭矩，驱动转子旋转
SRM的运转过程
• 启动阶段：电流通过定子绕组产生磁场，转子开始旋转 • 运行阶段：转子转速增加，磁阻变化减小，电流逐渐减 小 • 停止阶段：转子停止旋转，磁阻变化消失，电流降至零
应用领域的拓展
• 新能源汽车：提高电动汽车性能，降低能耗 • 家用电器：提高家用电器性能，降低能耗 • 工业自动化：提高生产效率，降低能耗
技术水平的提升
• 高性能电机的研究与应用：提高电机性能 • 新型控制策略的研究与应用：提高控制精度和响应速度 • 高性能驱动电路的研究与应用：提高驱动效率和可靠性
开关磁阻电机的技术发展趋势
高性能材料的应用
• 高磁能永磁材料：提高电机磁能密度 • 高强度绝缘材料：提高电机绝缘性能 • 高导热材料：提高电机散热性能
高性能电机设计
• 优化磁路设计：提高电机效率和扭矩 • 优化绕组设计：降低铜损，提高效率 • 优化轴承设计：提高电机运行稳定性
开关磁阻电机的研究热点与挑战
研究热点
• 新型控制策略：提高控制精度和响应速度 • 高性能驱动电路：提高驱动效率和可靠性 • 高性能材料的研究与应用：提高电机性能
挑战
• 高效率与高性能的平衡：提高电机效率，同时保持高性能 • 控制策略的优化：实现精确控制，提高系统性能 • 制造工艺的改进：提高电机制造工艺水平，降低成本
开关磁阻电机的未来展望
《开关磁阻电机》课件
电动汽车的驱动系统需要能够提供更高的扭矩和功率，同时还要具备较 高的可靠性和效率。开关磁阻电机能够满足这些要求，因此在一些高端 电动汽车中得到了应用。
在工业领域的应用
工业领域是开关磁阻电机的重要应用领 域之一，特别是在需要高扭矩、高可靠
性、高效率和高寿命的场合。
发展
开关磁阻电机在发展过程中不断改进和优化，以提高效率、降低成本、减小体积和重量等方面取得显著进展。目 前，开关磁阻电机已经在工业自动化、电动车、家用电器等领域得到广泛应用。
特点与优势
特点
开关磁阻电机具有结构简单、成本低、可靠性高、效率高、调速范围宽等优点。
开关磁阻电机具有更高的能效和可靠性，适 用于需要频繁启动、制动和调速的场合。此外，开关磁阻电机的控制系统简单， 维护方便，适用于各种恶劣环境。
开关磁阻电机的设计、制造和控制系 统已经得到了很大的发展，但仍存在 一些挑战和问题需要进一步研究和解 决。
对未来研究的展望
随着技术的不断进步和应用需求的不断提高，开关磁阻电 机的性能和功能需要进一步优化和完善。
未来的研究将更加注重开关磁阻电机的智能化、高效化、 小型化和轻量化等方面的研究，以适应更加复杂和多变的 应用场景。
在工业领域中，开关磁阻电机主要用于 驱动各种机械设备，如压缩机、泵、风 机、传送带等。由于其高效、可靠、维 护成本低等优点，开关磁阻电机在工业
领域中得到了广泛应用。
在工业自动化和智能制造领域，开关磁 阻电机的高效性和可靠性也得到了广泛 应用，如机器人关节驱动、自动化生产
线等。
在家用电器领域的应用
家用电器是开关磁阻电机的重要应用领域之一，特别是在需要高效、低噪音、低 维护成本的家电产品中。
开关磁阻电机工作原理及其驱动系统
开关磁阻电机工作原理及其驱动系统开关磁阻电机Switched Reluctance Drivesystem, SRD开关磁阻电机驱动系统(Switched Reluctance Drive system, SRD)具有一些很有特色的优点:电机结构简单、坚固、维护方便甚至免维护，起动及低速时转矩大、电流小;高速恒功率区范围宽、性能好，在宽广转速和功率范围内都具有高输出和高效率而且有很好的容错能力。
这使得SR电机驱动系统在家用电器、通用工业、伺服与调速系统、牵引电机、高转速电机、航空航天等领域得到广泛应用。
SR电机是一种机电能量转换装置。
根据可逆原理，SR电机和传统电机一样，它既可将电能转换为机械能——电动运行，在这方面的理论趋于成熟;也可将机械能转换为电能——发电运行，其内部的能量转换关系不能简单看成是SR电动机的逆过程。
开关磁阻电机的发展概况和发展趋势“开关磁阻电机(Switched reluctance motor)”一词源见于美国学者S.A.Nasarl969年所撰论文，它描述了这种电机的两个基本特征：①开关性——电机必须工作在一种连续的开关模式，这是为什么在各种新型功率半导体器件可以获得后这种电机才得以发展的主要原因；②磁阻性——它是真正的磁阻电机，定、转子具有可变磁阻磁路，更确切地说，是一种双凸极电机。
开关磁阻电机的概念实际非常久远，可以追溯到19世纪称为“电磁发动机”的发明，这也是现代步进电机的先驱。
在美国，这种电机常常被称为“可变磁阻电机(variable reluctance motor, VR电机)”一词, 但是VR电机也是步进电机的一种形式，容易引起混淆。
有时人们也用“无刷磁阻电机(Brushless reluctance motor)”一词，以强调这种电机的无刷性。
“电子换向磁阻电机(Electronically commutated reluctance motor)”一词也曾采用，从工作原理来看，甚至比“开关磁阻”的说法更准确—些，但也容易与电子换向的水磁直流电机相混淆。
(完整版)开关磁阻电机驱动系统的运行原理及应用
开关磁阻电机驱动系统的运行原理及应用（二）（低轴阻发电机参考资料）1 引言开关磁阻电机驱动系统(SDR)具有一些很有特色的优点:电机结构简单、坚固、维护方便甚至免维护，启动及低速时转矩大、电流小;高速恒功率区范围宽、性能好，在宽广转速和功率访问内都具有高输出和高效率而且有很好的容错能力。
这使得SR电机系统在家用电器、通用工业、伺服与调速系统、牵引电机、高转速电机、航空航天等领域得到广泛应用。
SR电机是一种机电能量转换装置。
根据可逆原理，SR电机和传统电机一样，它既可将电能转换为机械能—电动运行，在这方面的理论趋于成熟;也可将机械能转换为电能—发电运行，其内部的能量转换关系不能简单看成是SR电动机的逆过程。
本文将从SR 电机电动和发电运行这两个角度阐述SR电机的运行原理。
2 电动运行原理2.1 转矩产生原理控制器根据位置检测器检测到的定转子间相对位置信息，结合给定的运行命令(正转或反转)，导通相应的定子相绕组的主开关元件。
对应相绕组中有电流流过，产生磁场;磁场总是趋于“磁阻最小”而产生的磁阻性电磁转矩使转子转向“极对极”位置。
当转子转到被吸引的转子磁极与定子激磁相相重合(平衡位置)时，电磁转矩消失。
此时控制器根据新的位置信息，在定转子即将达到平衡位置时，向功率变换器发出命令，关断当前相的主开关元件，而导通下一相，则转子又会向下一个平衡位置转动;这样，控制器根据相应的位置信息按一定的控制逻辑连续地导通和关断相应的相绕组的主开关，就可产生连续的同转向的电磁转矩，使转子在一定的转速下连续运行;再根据一定的控制策略控制各相绕组的通、断时刻以及绕组电流的大小，就可使系统在最隹状态下运行。
图1 三相sr电动机剖面图从上面的分析可见，电流的方向对转矩没有任何影响，电动机的转向与电流方向无关，而仅取决于相绕组的通电顺序。
若通电顺序改变，则电机的转向也发生改变。
为保证电机能连续地旋转，位置检测器要能及时给出定转子极间相对位置，使控制器能及时和准确地控制定子各相绕组的通断，使srm能产生所要求的转矩和转速，达到预计的性能要求。
开关磁阻电机的原理及其控制系统
开关磁阻电机的原理及其控制系统开关磁阻电机80年代初随着电力电子、微电脑和控制理论的迅速发展而发展起来的一种新型调速驱动系统。
具有结构简单、运行可靠、成本低、效率高等突出优点，目前已成为交流电机调速系统、直流电机调速系统、无刷直流电机调速系统的强有力的竞争者。
一、开关磁阻电机的工作原理开关磁阻电机的工作原理遵循磁磁阻最小原理，即磁通总是要沿着磁阻最小路径闭合。
因此，它的结构原则是转子旋转时磁路的磁阻要有尽可能大的变化。
所以开关磁阻电动机采用凸极定子和凸极转子的双凸极结构，并且定转子极数不同。
开关磁阻电机的定子和转子都是凸极式齿槽结构。
定、转子铁芯均由硅钢片冲成一定形状的齿槽，然后叠压而成，其定、转子冲片的结构如图1所示。
图1：开关磁阻电机定、转子结构图图1所示为12/8极三相开关磁阻电动机，S1. S2是电子开关，VD1, VD2是二极管，是直流电源。
电机定子和转子呈凸极形状，极数互不相等，转子由叠片构成，定子绕组可根据需要采用串联、并联或串并联结合的形式在相应的极上得到径向磁场，转子带有位置检测器以提供转子位置信号，使定子绕组按一定的顺序通断，保持电机的连续运行。
电机磁阻随着转子磁极与定子磁极的中心线对准或错开而变化，因为电感与磁阻成反比，当转子磁极在定子磁极中心线位置时，相绕组电感最大，当转子极间中心线对准定子磁极中心线时，相绕组电感最小。
当定子A相磁极轴线OA与转子磁极轴线O1不重合时，开关S1, S2合上，A相绕组通电，电动机内建立起以OA为轴线的径向磁场，磁通通过定子扼、定子极、气隙、转子极、转子扼等处闭合。
通过气隙的磁力线是弯曲的，此时磁路的磁导小于定、转子磁极轴线重合时的磁导，因此，转子将受到气隙中弯曲磁力线的切向磁拉力产生的转矩的作用，使转子逆时针方向转动，转子磁极的轴线O1向定子A相磁极轴线OA趋近。
当OA和O1轴线重合时，转子己达到平衡位置，即当A相定、转子极对极时，切向磁拉力消失。
开关磁阻电动机的原理及控制研究
开关磁阻电动机的原理及控制研究随着我国经济的快速发展，开关磁阻电动机在我国得到了广泛的发展和应用。
本文针对开关磁阻电动机的原理及控制策略进行研究，为了得到较高的效率，将斩波信号出现位置和电感开始上升区位置之间的关系进行处理从而优化开通角，综合考虑电机的输出力矩，设计一套开关磁阻电机纯硬件控制调速系统并通过实验验证。
标签：开关磁阻；电动机；原理及控制策略1 SR电动机的原理1.1 众所周知，SR是一款双凸极结构电机，主要由定子和转子两大部分组成。
在定子齿极上绕有比较集中的线圈（即定子绕组），空间相对的两个极上的线圈可并联或串联构成一相绕组，用来提供工作磁场。
而转子上却没有线圈。
这是SR电机区别于其他电机的主要特点之一。
当转子极数和定子极数构成不同搭配时，会得到不同相数的SR电机。
譬如有单相、两相、三相、四相等等。
相数越大，转矩脉动越小，但成本越高。
相对来说，双相的SR电动机要比单相的好一些，因为它在一定程度下可以有自启动能力。
然而，为什么常见的SR电动机都是三相或者三相以上的呢？主要是因为低于三相的SR没有自启动能力。
SR电机的持续工作是基于”磁阻最小原理”。
为了让它良好的持续运行，避免出现单边磁拉力和减小转矩脉动，在选择电机时应满足以下几点：①应尽量让定子和转子齿槽数相等且为偶数。
这样不仅可以加大定子相绕组电感随转角的平均变化率，而且还可以提高电机出力。
②一般选用极数和相数越多的电机。
以下是以三相6/4极SR电动机为例来说明SR电动机工作原理的过程，如图1，图2 ，图3的运转过程。
1.2 开关磁阻电机调速系统基本构成开关磁阻电机调速系统主要由功率变换器、控制器、电流和位置检测器以及开关磁阻电机组成。
SR电机是将电能转换为机械能再给负载提供动力，它结构简单，转子上没有绕组和电刷，却有很好的调速性，因而在很多实际应用中代替无刷直流电机和三相异步电机。
功率变换器是由工作于开关状态的电力电子器件所组成，通过控制大功率开关器件的通断，可以调节输出到电机各相绕组上的PWM电压波形，从而改变加在SRM上的供电电压。
开关磁阻电机原理
开关磁阻电机原理
开关磁阻电机是一种特殊的电动机，它利用磁阻效应来实现转动。
相比于传统的电动机，开关磁阻电机具有结构简单、功率密度高、电源利用率高等优点。
开关磁阻电机的工作原理是通过改变电磁线圈的电流路径，从而改变转子上的磁阻效应。
电磁线圈由一系列电感器组成，每个电感器都有一个控制开关与之相连。
当电流通过电磁线圈时，电感器的控制开关会根据控制信号的变化开关状态。
开关磁阻电机的转子由多个磁阻杆组成，每个磁阻杆都有一个磁性材料制成，并具有交替的南北极性。
当电流通过电磁线圈时，根据控制开关的状态，某些磁阻杆会被磁化，而其他磁阻杆则被磁场排斥。
这个磁阻力的不对称使得转子开始旋转。
为了保持转子的连续旋转，开关磁阻电机需要不断地改变电流路径和控制开关的状态。
这通常通过电子控制单元（ECU）来实现，ECU会根据传感器的反馈信号来控制电流路径和控制
开关的状态。
总的来说，开关磁阻电机利用磁阻效应和控制开关来实现转动，通过不断地改变电流路径和控制开关的状态，使得磁阻力的不对称推动转子旋转。
这种电机具有结构简单、功率密度高等优点，广泛应用于汽车和家电等领域。
开关磁阻电机的原理和控制系统方案
开关磁阻电机的原理及其控制系统开关磁阻电机80年代初随着电力电子、微电脑和控制理论的迅速发展而发展起来的一种新型调速驱动系统。
具有结构简单、运行可靠、成本低、效率高等突出优点，目前已成为交流电机调速系统、直流电机调速系统、无刷直流电机调速系统的强有力的竞争者。
一、开关磁阻电机的工作原理开关磁阻电机的工作原理遵循磁磁阻最小原理，即磁通总是要沿着磁阻最小路径闭合。
因此，它的结构原则是转子旋转时磁路的磁阻要有尽可能大的变化。
所以开关磁阻电动机采用凸极定子和凸极转子的双凸极结构，并且定转子极数不同。
开关磁阻电机的定子和转子都是凸极式齿槽结构。
定、转子铁芯均由硅钢片冲成一定形状的齿槽，然后叠压而成，其定、转子冲片的结构如图1所示。
图1：开关磁阻电机定、转子结构图图1所示为12/8极三相开关磁阻电动机，S1. S2是电子开关，VD1, VD2是二极管，是直流电源。
电机定子和转子呈凸极形状，极数互不相等，转子由叠片构成，定子绕组可根据需要采用串联、并联或串并联结合的形式在相应的极上得到径向磁场，转子带有位置检测器以提供转子位置信号，使定子绕组按一定的顺序通断，保持电机的连续运行。
电机磁阻随着转子磁极与定子磁极的中心线对准或错开而变化，因为电感与磁阻成反比，当转子磁极在定子磁极中心线位置时，相绕组电感最大，当转子极间中心线对准定子磁极中心线时，相绕组电感最小。
当定子A相磁极轴线OA与转子磁极轴线O1不重合时，开关S1, S2合上，A 相绕组通电，电动机内建立起以OA为轴线的径向磁场，磁通通过定子扼、定子极、气隙、转子极、转子扼等处闭合。
通过气隙的磁力线是弯曲的，此时磁路的磁导小于定、转子磁极轴线重合时的磁导，因此，转子将受到气隙中弯曲磁力线的切向磁拉力产生的转矩的作用，使转子逆时针方向转动，转子磁极的轴线O1向定子A相磁极轴线OA趋近。
当OA和O1轴线重合时，转子己达到平衡位置，即当A相定、转子极对极时，切向磁拉力消失。
开关磁阻电机的原理及其控制系统
开关磁阻电机的原理及其控制系统1.工作原理：开关磁阻电机是一种以磁阻为主要工作原理的电机。
它利用电流在磁阻元件中产生的磁阻变化，从而实现驱动电机转动。
该电机主要由定子和转子两部分组成。
定子中心构造有磁阻元件（如磁阻电阻块或磁阻隐藏产生器），制造磁场，而转子是磁场作用下的动力元件。
电机通过改变定子和转子之间的磁阻关系来实现转矩调速。
工作过程如下：(1)当电机通电时，定子中的磁场会激励转子周围的物质，并产生磁阻。
(2)通过改变通电线圈的电流方向，可以改变磁场中的磁阻分布和大小。
(3)转子在磁场影响下，会发生转动，转动角度和方向与磁阻的变化有关。
(4)控制系统通过改变电流的大小和方向，以调节磁场中的磁阻，从而控制电机的转速和转矩。
2.控制系统：(1)电源供应：控制系统需要提供稳定的电源供应，以保证电机正常工作。
可以采用直流电源或交流电源供电，根据实际要求进行选择。
(2)电流控制：电流控制是开关磁阻电机的关键。
通过改变电流的大小和方向，可以实现对电机的转速和转矩的调节。
可以采用PID控制算法等来实现电流的闭环控制。
(3)角度控制：角度控制是实现电机转动角度的控制手段。
可以通过位置传感器等装置来检测电机转子的位置，然后通过控制系统来调整电流方向和大小，从而实现电机转子在指定角度上停留或转动。
(4)速度控制：速度控制是根据实际需求来调节电机转速的手段。
可以通过改变电流的大小和方向，或者改变供电频率等方式来实现速度的调节。
总结：开关磁阻电机是一种利用磁阻变化实现驱动的电机，通过改变电流的大小和方向，可以实现对电机的转速和转矩的调节。
其控制系统主要包括电源供应、电流控制、角度控制和速度控制等部分。
利用这些控制手段，可以实现对开关磁阻电机的精确控制，满足各种实际应用需求。
开关磁阻电机课件
利用转子磁阻不均匀而产生转矩 的电机，又称反应式同步电动机 ，其结构及工作原理与传统的交 、直流电动机有很大的区别。
开关磁阻电机结构
定子
开关磁阻电机的定子铁芯由硅钢片叠压而成，定子的凸极上绕有集中绕组，径 向相对的两个绕组串联或并联构成一相的两个磁极，使产生的磁场沿轴向分布 。
转子
开关磁阻电机的转子由导磁性能良好的硅钢片叠压而成，转子上既无绕组也无 永磁体，转子的凸极形状与定子凸极相似，由若干段弧面组成。
转矩评估
在不同转速和负载条件下，测量电机的输出转矩，以评估其带载能力 和动态响应特性。
转速评估
测量电机在空载和负载条件下的转速，以评估其调速范围和稳定性。
噪音和振动评估
通过专业的噪音和振动测量设备，对电机运行时的噪音和振动水平进 行评估，以反映其机械性能和舒适度。
实验测试方法介绍
空载实验
在无负载条件下运行电机，测 量其空载转速、空载电流和空
开关磁阻电机课件
汇报人：XX
• 开关磁阻电机基本原理 • 开关磁阻电机控制技术 • 开关磁阻电机驱动系统设计 • 开关磁阻电机应用领域及案例分析
• 开关磁阻电机性能评估与测试方法 • 开关磁阻电机发展趋势及挑战
01
开关磁阻电机基本原理
磁阻电机工作原理
磁阻最小原理
磁通总是沿着磁阻最小的路径闭 合，从而产生磁拉力，进而形成 电磁转矩。
THANKS
感谢观看
。
参数优化方法
通过仿真分析、实验验证等手段 ，对主电路参数进行优化，以提
高系统的效率和稳定性。
保护功能实现
过流保护
过压保护
通过检测电流信号，当电流超过设定值时 ，及时切断电源，避免电机和驱动器的损 坏。
开关磁阻电机工作原理
开关磁阻电机工作原理
开关磁阻电机是一种利用磁阻效应来实现电机转动的新型电机，它具有结构简单、体积小、效率高等优点，因而在各种应用场景中得到了广泛的应用。
那么，开关磁阻电机是如何实现工作的呢？接下来，我们将详细介绍开关磁阻电机的工作原理。
首先，开关磁阻电机的核心部件是磁阻转子。
磁阻转子由多个磁性材料组成，
这些材料在不同的磁场作用下具有不同的磁导率。
当外加电流通过定子线圈时，产生的磁场会使磁阻转子中的磁性材料受到磁力的作用，从而使磁阻转子发生旋转运动。
这种旋转运动可以用来驱动机械装置，实现各种工作任务。
其次，开关磁阻电机的工作原理涉及到磁阻效应。
磁阻效应是指在外部磁场的
作用下，磁性材料的磁导率发生变化的现象。
在开关磁阻电机中，通过改变定子线圈中的电流方向，可以改变磁阻转子中磁性材料的磁导率，从而控制磁阻转子的旋转运动。
这种通过改变电流方向来控制磁阻转子旋转的方法，被称为磁阻效应驱动。
最后，开关磁阻电机的工作原理还涉及到电子控制系统。
电子控制系统通过对
定子线圈中的电流进行精确控制，可以实现对磁阻转子旋转运动的精确控制。
同时，电子控制系统还可以实现对开关磁阻电机的启动、制动、速度调节等功能，从而满足不同工作场景对电机性能的要求。
综上所述，开关磁阻电机通过利用磁阻效应和电子控制系统，实现了高效、精
确的电机转动，具有结构简单、体积小、效率高等优点。
在各种应用场景中，开关磁阻电机都发挥着重要的作用，为各种工程和生产提供了可靠的动力支持。
希望通过本文的介绍，读者对开关磁阻电机的工作原理有了更深入的了解。
开关磁阻电机的原理应用
开关磁阻电机的原理应用1. 什么是开关磁阻电机开关磁阻电机是一种新型的电机，它利用磁电耦合效应来达到转矩输出的目的。
与传统电机相比，开关磁阻电机具有结构简单、体积小、重量轻、效率高等优点，因此在一些特殊的应用领域具有广泛的应用前景。
2. 工作原理开关磁阻电机主要由转子、定子和磁极组成。
其中磁极由软磁性材料制成，可以在磁场中产生不同的磁阻，从而调节电机的输出转矩。
当电流通过定子线圈时，会在转子上产生磁通量。
通过控制磁极的磁阻，可以调节磁通量的路径，从而实现电机的转矩输出。
具体工作原理如下：•步骤1：开始时，电流通过转子线圈。
•步骤2：转子线圈中的电流会在转子上产生磁场。
•步骤3：通过控制磁极的磁阻，可以改变磁场的路径。
•步骤4：根据需要，可以调节磁场的大小和方向，从而实现不同的转矩输出。
3. 开关磁阻电机的应用开关磁阻电机在实际应用中有着广泛的应用领域，以下是一些常见的应用场景：3.1 自动控制系统开关磁阻电机可以用于自动控制系统中，例如自动门控制系统和电梯控制系统。
通过控制电机的转矩输出，可以实现门的自动开关和电梯的升降运动。
3.2 医疗设备开关磁阻电机可以用于医疗设备，例如手术机器人和医疗器械。
由于开关磁阻电机结构简单且体积小，非常适合用于医疗设备中，可以实现精确的运动控制。
3.3 机器人领域开关磁阻电机在机器人领域有着广泛的应用，例如工业机器人和服务机器人。
通过控制电机的转矩输出，可以实现机器人的运动和抓取动作。
3.4 汽车行业开关磁阻电机可以用于汽车行业，例如电动车和智能驾驶系统。
由于开关磁阻电机具有高效率和高可靠性，非常适合用于电动车的动力系统和智能驾驶系统的控制。
3.5 其他领域开关磁阻电机还可以在其他领域中得到应用，例如航空航天、电子设备和家用电器等。
由于开关磁阻电机具有体积小、重量轻和高效率的特点，可以实现精确的控制和节能效果。
4. 总结开关磁阻电机是一种新型的电机，利用磁电耦合效应实现转矩输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关磁阻发电系统工作原理和控制方案
开关磁阻发电系统由双凸极磁阻电机、双向功率变换器、转子位置检测器(或非直接位置检测器)和控制器组成。
发电控制系统根据电机的位置检测器产
生的转子位置信号控制功率开关电路中开关管的通断，改变相电流的生成位置，使电磁转矩为负，使机械能转化为电能。
电机为12/8结构，转子上无绕组，定子每个齿极上设有一个集中线圈，径向相对的两个线圈形成一对磁极，称为一相。
这样共组成6相，可满足双通道开关磁阻发电系统的需要。
本研究以单通道为例，简要阐述其工作原理和控制方法。
开关磁阻发电机工作状态电流波形如图1所示。
图1中，θ角定义为该相转子齿槽轴线与定子齿极轴线之间的夹角。
当转子槽轴线重合时，该相电感最小(定义为θ=0°)，当转子齿极轴线与相应定子齿极轴线重合(定义θ=θm)时，该相电感最大。
根据电磁场基本理论，伴随磁场的存在，电机转子的电磁转矩同时存在，可以表示为：
若在电感下降区形成电流，产生负转矩，即电机吸收机械能，并可能把它转换成电能输出，故此时开关磁阻电机为发电机工作。
开关磁阻电机控制参数较多，控制灵活，这也是开关磁阻电机的优点之一。
对于开关磁阻发电系统有3种常用的控制方案：脉宽调制控制、角度位置控制和电流斩波控制。
本研究设计的控制系统运用的是角度位置控制方案。
根据图
1中相电流波形可知，θ1和θ2分别为开通角和关断角，即主开关管开通和关断时对应的转子位置角度，对其进行调节可影响发电的励磁过程及相电流。
通常开通角θ1在θm之前即在电感上升区，关断角θ2 在θm之后即在电感下降区，开通角提前、关断角推后都可以增加励磁时间、增大励磁电流ic，从而加大励磁强度。
角度控制的优点是电机转矩调节范。
