消防设施平面布置图
消防图纸设计注意事项
11.模块的设置 每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中； 模块严禁设置在配电（控制）柜（箱）内； 本报警区域内的模块不应控制其他报警区域的设备； 未集中设置的模块附近应有尺寸不小于100*100mm的标识；
设计说明注意事项
项目概况
项目所在大楼的耐火等级、火灾危险性判定； 需要标明现场的项目名称、所在位置、建筑高度、建筑面积和本次改造区域面积； 消防改造内容以及具体改造内容，例如：本次仅对现场末端改造，消防泵房及设备间不做改动； 设计依据 根据最新的消防设计依据设计，消防法规可能随时有变动，注意修改固有的设计说明。
安徽军祥消防安全技术服务有限公司
自动喷水灭火系统设计注意事项
4:自动喷水灭火系统平面布置图 标注喷淋管道管径，一般标注样式为DN+数字； 每种管径的管道控制的喷淋数不可大于规定的最大数量； 标注喷淋管径时一般从末端标注；
安徽军祥消防安全技术服务有限公司
防排烟系统设计注意事项
1:防排烟设计说明 根据需要划分防排烟分区，一般最大的防排烟分区不超过500m²，另外对于最 长边也有要求，详见规范； 同一防火分区内相邻两个最大分烟分区的排烟量及排烟风机的风量选 型，另外需要注意同一个防烟分区的风机排烟量需要比实际排烟量大 至 少 2 0 % ， 且 不 低 于 1 5 0 0 0 m ³（ 如 果 仅 过 道 需 要 设 置 排 烟 系 统 应 该 不 低 于 1 3 0 0 0 m ³） 计算主管道的风速，主管道风速一般不大于20m/s;
安徽 消防专用电话设置 消防专用电话网络应为独立的消防通信系统； 消防控制室应设置消防专用电话总机； 多线制消防专用电话系统中的每个电话分机应与总机单独连线； 消防水泵房、发电机房、配变电室、计算机网络机房、主要通风和空调机房、防 排烟机房、灭火控制系统操作装置处或控制室、企业消防站、消防值班室、总调 度室、消防电梯机房等应设置消防专用电话风机； 设置手动火灾报警按钮或消火栓按钮等处，宜设置电话插孔，并宜选择带有电话 插孔 的手动火灾报警按钮； 各避难层应每隔20m设置一个消防专用电话分机或电话插孔； 电话插孔在墙上安装时，其底边距地面高度宜为1.3~1.5m； 消防控制室、消防值班室或企业消防站等处，应设置可直接报警的外线电话；
消防工程施工平面布置

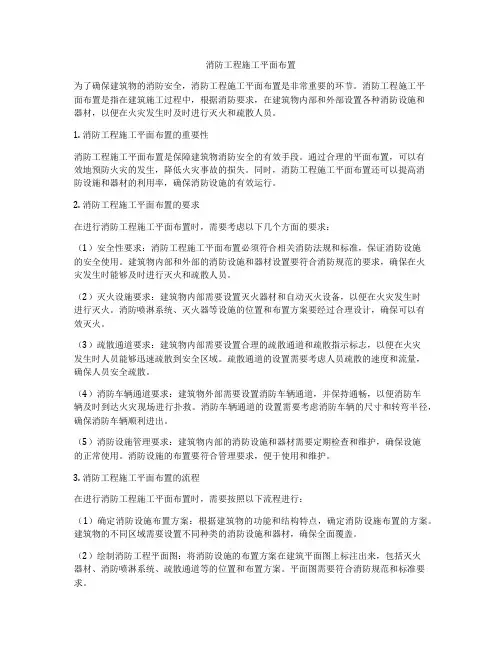

消防工程施工平面布置为了确保建筑物的消防安全，消防工程施工平面布置是非常重要的环节。
消防工程施工平面布置是指在建筑施工过程中，根据消防要求，在建筑物内部和外部设置各种消防设施和器材，以便在火灾发生时及时进行灭火和疏散人员。
1. 消防工程施工平面布置的重要性消防工程施工平面布置是保障建筑物消防安全的有效手段。
通过合理的平面布置，可以有效地预防火灾的发生，降低火灾事故的损失。
同时，消防工程施工平面布置还可以提高消防设施和器材的利用率，确保消防设施的有效运行。
2. 消防工程施工平面布置的要求在进行消防工程施工平面布置时，需要考虑以下几个方面的要求：（1）安全性要求：消防工程施工平面布置必须符合相关消防法规和标准，保证消防设施的安全使用。
建筑物内部和外部的消防设施和器材设置要符合消防规范的要求，确保在火灾发生时能够及时进行灭火和疏散人员。
（2）灭火设施要求：建筑物内部需要设置灭火器材和自动灭火设备，以便在火灾发生时进行灭火。
消防喷淋系统、灭火器等设施的位置和布置方案要经过合理设计，确保可以有效灭火。
（3）疏散通道要求：建筑物内部需要设置合理的疏散通道和疏散指示标志，以便在火灾发生时人员能够迅速疏散到安全区域。
疏散通道的设置需要考虑人员疏散的速度和流量，确保人员安全疏散。
（4）消防车辆通道要求：建筑物外部需要设置消防车辆通道，并保持通畅，以便消防车辆及时到达火灾现场进行扑救。
消防车辆通道的设置需要考虑消防车辆的尺寸和转弯半径，确保消防车辆顺利进出。
（5）消防设施管理要求：建筑物内部的消防设施和器材需要定期检查和维护，确保设施的正常使用。
消防设施的布置要符合管理要求，便于使用和维护。
3. 消防工程施工平面布置的流程在进行消防工程施工平面布置时，需要按照以下流程进行：（1）确定消防设施布置方案：根据建筑物的功能和结构特点，确定消防设施布置的方案。
建筑物的不同区域需要设置不同种类的消防设施和器材，确保全面覆盖。
施工现场八牌二图统一规定
施工现场八牌二图统一规定为加强远洋地产东北区域事业部所辖各公司开发项目文明施工和安全生产管理，进一步树立远洋地产的品牌，特对东北事业部所开发的项目施工现场八牌二图进行统一规定。
八牌二图如下：1、工程概况及人员概况2、安全生产牌3、消防保卫牌4、十项安全技术措施5、安全生产六大纪律牌6、工地文明施工牌7、“三宝、四口”防护规定牌8、工地环境卫生制度9、施工平面布置图10、安全警示牌、消防设施平面布置图注：1、图牌位置：图牌设置于进大门显要位置。
2、规格：图牌为长方形，竖式。
长×宽（1.2米×0.8米）。
图牌架尺寸高2米，总长为7.2米。
3、材质：白色宝丽板，不锈钢包边。
设“八牌一图”宣传栏，底座高0.3米，防雨棚设日光灯夜间照明。
4、文字颜色：图牌标题红色，内容蓝色。
附件1：工程概况及人员概况附件2：安全生产牌附件3：消防保卫牌附件4：十项安全技术措施附件5：安全生产六大纪律牌附件6：工地文明施工牌附件7：“三宝、四口”防护规定牌附件8：工地环境卫生制度附件9：施工平面布置图附件10：安全警示牌、消防设施平面布置图工程概况及人员概况牌*****建筑工程有限公司安全生产牌一、坚持“安全第一，预防为主”的方针和管生产必须管安全的原则。
二、项目经理是本工程项目安全生产第一责任人，项目部要建立各级、各部门安全生产责任制，实行安全目标管理，分解到人责任到人，考核到人。
三、项目部管理人员和施工人员要认真学习，严格执行建筑安全技术规范及建筑施工安全检查标准。
四、项目部严格执行检查制度，按照“三定”原则，认真整改，确保安全施工。
五、新工人进场前必须进行三级安全教育，特种作业人员必须持证上岗。
六、遵守各项安全技术操作规程，管理人员不得违章指挥，施工人员不得违章作业。
*****建筑工程有限公司消防保卫牌一、贯彻执行有关的消防法规及公司防火安全管理制度和消防检查监护制度，加强施工现场防火安全管理，确保工程消防安全。
家庭消防疏散平面图怎么画
家庭消防疏散平面图怎么画导语：家庭里一般少有用到平面图，但是在校区、社区等人口密集的地方则需要疏散平面图。
这类平面图的绘制需要借助专业的软件才能完成。
本文能教你如何绘制疏散平面图，一起来看下吧！免费获取建筑平面布置图软件：/floorplan/家庭疏散平面图用什么软件画？一般绘制消防疏散图，可以用纸笔等简单的工具手绘，也可以用Excel、Word 等平常的软件工具，当然也有专业的消防疏散图软件。
手绘麻烦，且需要绘画功底，而用软件绘制的好处就在于，方便快捷、而且专业准确。
今天就给大家介绍一款专业的消防疏散平面图制作软件——亿图图示。
亿图图示软件特色：1、丰富的模板例子：亿图图示支持超过200种图表绘制，轻松绘完各类图形。
2、专业的图表软件：不仅可以绘制普通平面图，还可以绘制组织结构图、思维导图、网络图等。
3、值得信赖的产品：超过六百万次的下载，用户遍布全世界。
4、支持在线分享，生成的网页链接可以在不同的用户终端进行查看。
5、可以使用软件轻松绘制箭头、图框，让效率无限提升。
如何使用亿图图示绘制简单的消防疏散图制作消防疏散示意图时，如果有模板或者例子作为参考，那将会事半功倍，节约很多时间与精力。
在此款软件中，你能免费使用可编辑的消防逃生示意图模板，也有许多实际例子可供选择，如学校逃生示意图、医院消防疏散图、商场消防疏散图等等。
医院消防疏散示意图学校消防疏散平面图亿图图示绘制消防疏散图的４个步骤１．启动亿图图示软件，点击新建，选择平面布置图中的消防疏散图，单击进入绘制页面。
２．绘制建筑平面图。
利用右侧图库中的各种符号（墙、门窗等结构符号），直接从库中拖出，放置在绘图框内，按照制图要求进行布局，绘制出建筑平面图。
注意：多楼层的情况，每层都需要有平面图；所有门窗、楼梯都需标注在图上。
３．添加消防疏散示意图符号。
在建筑平面图上添加相对应的图标符号，标注清楚消防设施及安全出口等信息。
４．规划逃生路线。
从库中拖出绿色箭头，一步一步标注安全逃生路线。
施工现场平面布置讲解(附现场图及案例)
施工现场平面布置——布置内容
4）供电线路与建筑物、塔吊需保持安全距离。 （2）配电线路的安排 分为环状、枝状及混合式三种，一般采用枝状。 导线选择一般根据计算的电流强度选择。 五、施工现场生活和办公临时设施 （1）生活区与办公区分离； （2）与作业区和架空高压线保持安全距离； （3）场地安全可靠，地面高于施工场地，排水通畅； （4）面积与工程规模、分包、施工进度有关； （5）搭设标准需满足相关的部门规章要求； （6）食堂、厕所标准应满足卫生部门要求。
施工现场平面布置——施工平面图概述
三、施工平面图的设计内容和步骤 1、设计主要内容 （1）用地与建筑红线，场内外通道，场地出入口，现场临时
供水、供电接入口位置； （2）现场施工水准点和控制点； （3）现有和拟建的建筑物、构筑物、安装管线； （4）现场主要施工机械（垂直运输机械、加工机械）的位置； （5）钢筋、模板、脚手架、五金件等材料和半成品的现场加
施工现场平面布置——布置内容
施工现场平面布置——布置内容
三、施工现场生产设施和仓库的布置 1、加工设施布置 （1）与垂直运输机械的关系：材料堆场——加工设施——半
成品堆场——垂直运输机械； （2）加工设施最主要考虑钢筋加工棚、砂浆搅拌机； （3）加工棚宽度5m左右，长度15m左右； （4）加工设施中间或不影响加工过程一侧设置配电箱； （5）加工设施处地面需要硬化； （6）加工设施上方应设置双层防护棚； （7）加工棚不设置围护。
施工现场平面布置——布置内容
一、施工现场道路布置 （1）道路布置需要考虑物料运输和消防车辆通道； （2）与外脚手架保持安全距离，防止物体打击； （3）道路布置应靠近砂石、钢筋堆场； （4）道路面层需硬化，与硬化地坪相连的，需设置排水； （5）道路宽度一般不小于4m，厚度为15~20cm； （6）穿越道路的临时用水、用电管线需预埋； （7）在现场出入口处的道路上应设置泥浆冲洗和排水设施； （8）靠近基坑的现场道路应待基坑土方回填后施工。
标识化、规范化等重点、消防控制室十上墙内容
消防控制室十上墙1、建筑总平面布局图2、建筑消防设施平面布置图3、建筑重点部位图、4、消防控制室管理及应急程序5、自动消防设施操作流程图6、灭火和应急疏散流程图7、消防设施设备管理表8、消防行政许可文书9、消防职业资格证书10、单位消防安全组织结构图注：控制室十上墙必须上墙，纸质版必须必须放入档案（“十上墙”制度缺少一个口2分，有明显错误或与单位实际情况不符的一处扣1分，消防控制室内堆放杂物，管理不规范的扣2分。
）值班员操作主机自检、主备电切换、手动自动切换、启动应急广播疏散、调阅各种报警记录、远程启动消防水泵等十上墙建筑总平面布局图建筑消防设施平面布置图建筑重点部位图消防控制室管理及应急程序自动消防设施操作流程图灭火和应急疏散流程图消防设施设备管理表消防行政许可文书消防职业资格证书单位消防安全组织结构图配电室应急操作流程图水泵房应急操流程图消防水泵房日上检查维护要求消防安全三提示消防标识图例注：标识化内容，无需做档案，现场检查建筑室内消防设施（自动报警系统、自动灭火系统、防排烟系统、消火栓系统、防火卷帘、防火门等）是否设置统一的标识，是否采用亚克力板、铝板等耐久材料；室外地下消火栓、水泵接合器等消防设施是否设置明显标识；消防车道、消防车登高作业场地等是否设置禁止堵塞、占用和停放车辆等内容的警示标志。
缺少一个标识的扣0.5分；标识破损或字迹无法辨认的，有一处扣0.5分；2013年2月以来新投入使用的单位，未采用亚克力板、铝板等耐久材料的，有一处扣0.2分；发现一处堵塞消防车道的扣5分；发现占用消防车登高作业场地的扣5分；本项扣分不超过10分。
建筑内安全出口、疏散通道、疏散楼梯以及宾馆客房、公共娱乐场所包厢等重点部位、重要场所是否设置明显标识。
缺少一个标识的扣0.5分；标识破损或字迹无法辨认的，有一处扣0.5分；发现一处堵塞安全出口或通道的扣5分；本项扣分不超过10分。
标识张贴位置是否醒目、内容是否简洁易懂。
消防工程施工平面布置
消防工程施工平面布置是一项重要的工作，它关系到消防工程的质量、安全和进度。
在施工过程中，合理布置施工现场，确保施工顺利进行，是每个施工人员必须重视的问题。
本文将从消防工程施工平面布置的原则、内容、步骤和注意事项四个方面进行详细阐述。
一、原则1. 安全第一：消防工程施工平面布置应遵循安全第一的原则，确保施工现场的安全，防止事故的发生。
2. 合理布局：根据施工现场的实际情况，合理规划空间，使施工现场整洁、有序，提高施工效率。
3. 方便施工：消防工程施工平面布置应考虑施工流程和施工需求，为施工提供便捷的条件。
4. 节约成本：在满足施工需求的前提下，尽量减少施工成本，提高项目的经济效益。
二、内容1. 施工现场入口：设置明显的施工现场入口标志，确保施工人员、设备和材料顺利进入施工现场。
2. 施工区域划分：根据施工内容，将施工现场划分为不同的施工区域，如土建施工区、安装施工区、材料堆放区等。
3. 临时设施布局：设置临时办公室、宿舍、食堂、厕所等生活设施，确保施工人员的生活需求。
4. 施工道路规划：规划合理的施工道路，确保施工车辆和人员的安全通行。
5. 临时供电和供水：布置临时供电和供水线路，满足施工过程中的电力和水源需求。
6. 安全防护设施：设置安全防护设施，如安全网、警示标志、防护栏等，确保施工现场的安全。
7. 消防设施：布置消防设施，如消防水池、消防栓、灭火器等，防范火灾风险。
三、步骤1. 收集资料：了解施工现场的实际情况，收集相关资料，为施工平面布置提供依据。
2. 设计施工平面图：根据收集的资料，设计消防工程施工平面图，明确各区域的布局和功能。
3. 论证和修改：组织专家对施工平面图进行论证，根据论证意见进行修改完善。
4. 施工平面布置实施：根据设计图纸，进行施工现场的平面布置。
5. 检查和调整：施工过程中，定期检查施工平面布置的实施情况，发现问题及时调整。
四、注意事项1. 遵循法律法规：在施工平面布置过程中，严格遵守国家法律法规，确保施工的合法性。
建筑防火平面设计
二、防火分区设计标准
2、厂房和仓库的层数、面积和平面布置
表3-2 厂房的层数和每个防火分区的最大允许建筑面积
生产的火灾 危险性类别
厂房的耐火 等级
最多允许层 数
每个防火分区的最大允许建筑面积（M2）
单层厂房
多层厂房 高层厂房 地下或半地下厂房（包
括地下或半地下室）
甲
一级
宜采用单层
4000
3000
--
主要有各种竖向井道、附设在建筑物中的消防控制 室、设置贵重设备和储存贵重物品的房间、火灾危险性 大的房间以及通风空调机房等。其防火分隔划分的范围 大小、分隔的对象和分隔物的耐火性能要求等与上述两 类防火分区有所不同。
4
第5页/共83页
第一节 防火分区设计标准
二、防火分区设计标准
1、民用建筑 建筑面积过大，容纳的人员和可燃物相应增多，火灾时
商业服务网点中每个分隔单元之间应采用耐火极限不低于 2.00h且无门、窗、洞口的防火隔墙相互分隔，当每个分隔单 元任一层建筑面积大于200m2时，该层应设置2个安全出口或疏 散门。每个分隔单元内的任一点至最近直通室外的出口的直线 距离不应大于有关多层其他建筑位于袋形走道两侧或尽端的疏 散门至最近安全出口的最大直线距离。 注：室内楼梯的距离可按其水平投影长度的1.50倍计算。
燃烧时间长，对建筑结构的破坏严重，火势难以控制，对扑 救和人员、物资疏散都不利。为了减少火灾损失，对建筑物 防火分区的面积，按照建筑物耐火等级的不同给予相应的限 制。
5
第6页/共83页
第一节 防火分区设计标准
二、防火分区设计标准
1、民用建筑
表3-1 不同耐火等级建筑的允许建筑高度或层数、防火分区最大允许建筑面积
消防控制室十上墙
十上墙
建筑总平面布局图
建筑消防设施平面布置图
建筑重点部位图
消防控制室管理及应急程序
自动消防设施操作流程图
灭火和应急疏散流程图
消防设施设备管理表
消防行政许可文书
消防职业资格证书
单位消防安全组织结构图
配电室应急操作流程图
水泵房应急操流程图
消防水泵房日上检查维护要求
消防安全三提示
消防标识图例
注：标识化内容，无需做档案，现场检查建筑室内消防设施（自动报警系统、自动灭火系统、防排烟系统、消火栓系统、防火卷帘、防火门等）是否设置统一的标识，是否采用亚克力板、铝板等耐久材料；室外地下消火栓、水泵接合器等消防设施是否设置明显标识；消防车道、消防车登高作业场地等是否设置禁止堵塞、占用和停放车辆等内容的警示标志。
缺少一个标识的扣0.5分；标识破损或字迹无法辨认的，有一处扣0.5分；2013年2月以来新投入使用的单位，未采用亚克力板、铝板等耐久材料的，有一处扣0.2分；发现一处堵塞消防车道的扣5分；发现占用消防车登高作业场地的扣5分；本项扣分不超过10分。
建筑内安全出口、疏散通道、疏散楼梯以及宾馆客房、公共娱乐场所包厢等重点部位、重要场所是否设置明显标识。
缺少一个标识的扣0.5分；标识破损或字迹无法辨认的，有一处扣0.5分；发现一处堵塞安全出口或通道的扣5分；本项扣分不超过10分。
标识张贴位置是否醒目、内容是否简洁易懂。
标识设置位置不醒目、内容不规范的一处扣1分，扣分不超过5分。
三化之规范化内容
一、室内建筑消防设施（自动报警系统、自动灭火系统、。
消防疏散平面图怎么画
消防疏散平面图怎么画导语：现在的商业场所，为了提高安全性，都需要在显著的标注疏散图。
商家如果不清楚如何绘制消防疏散图，可以从本篇文章获知答案。
利用专业的平面图绘制工具，你也可以画出合格的消防疏散图。
免费获取建筑平面布置图软件：/floorplan/疏散平面图用什么软件画？一般绘制消防疏散图，可以用纸笔等简单的工具手绘，也可以用Excel、Word 等平常的软件工具，当然也有专业的消防疏散图软件。
手绘麻烦，且需要绘画功底，而用软件绘制的好处就在于，方便快捷、而且专业准确。
今天就给大家介绍一款专业的消防疏散平面图制作软件——亿图图示。
亿图图示软件特色：1、丰富的背景样式：几十套背景样式供用户使用，且只需拖拽样式到画布即可替换背景。
2、无限量的图框：可以在画布中添加无限量的图框，大大满足用户的创作需求。
3、页面适应到绘画：画布可无限量之大，一键点击“页面适应到绘图”，软件即可自动剪切画布至绘图区域。
4、免费更新提醒：当软件有新的版本或模板更新时，软件可提醒用户进行更新操作。
5、软件咨询服务：在绘图过程中遇到操作难题，可在线与客服人员联系，并解决问题。
专业的消防疏散图制作软件——亿图图示亿图图示是一款功能齐全、符号丰富、使用简单的消防疏散图制作软件。
内置有全面丰富的消防疏散示意图符号，以及可编辑的免费模板与例子，帮助用户轻松快捷地绘制消防逃生示意图。
除消防疏散平面图制作工具以外，亿图图示还提供家居规划、办公室布局、花园设计、水暖管道规划等绘制工具。
具体来说，亿图图示在消防疏散图制作上有以下特点：•内置矢量的消防疏散示意图符号和建筑平面图图形，用户可直接拖放使用；•为用户提供免费的消防疏散图模板与实例作为参考；•支持高保真的图片、PDF、Word、HTML网页、SVG矢量图等的导出，打印、共享便利；•同时支持房屋平面图、家居规划、办公室布局、花园设计、水暖管道规划等，是一款多功能的平面设计软件。
配置需求Windows 7, 8, 10, XP, Vista, CitrixMac OSX 10.10+Linux Debian, Ubuntu, Fedora, CentOS, OpenSUSE, Mint, Knoppix, RedHat, Gentoo及更多全面丰富的消防疏散图符号消防疏散示意图的“警示”作用便是通过一系列清晰明显的符号来表现。
消防设施图形符号及工程图例-消防箱图例
消防设施图形符号及工程图例-消防箱图例引言概述：消防设施图形符号在建筑工程设计中起着至关重要的作用，它们是设计师、施工人员和消防人员之间有效沟通的桥梁。
消防箱作为消防设施之一，在工程图纸中有着特殊的图例表示。
本文将详细介绍消防箱的图形符号及工程图例，帮助读者更好地理解和应用。
一、消防箱的图形符号1.1 消防箱的外形符号：消防箱在图纸中通常用一个长方形或正方形表示，上面标有“FIRE HOSE CABINET”字样，以及消防箱内部存放的消防设备的符号。
1.2 消防箱的尺寸符号：消防箱的尺寸在图纸中也需要标注清楚，包括高度、宽度和深度等尺寸参数，以确保消防箱的设计符合规范要求。
1.3 消防箱的位置符号：消防箱在建筑平面图中的位置也需要有特殊的符号表示，通常用箭头指向具体位置，并标注距离墙壁或门的距离。
二、消防箱的工程图例2.1 消防箱的平面图例：消防箱在建筑平面图中的位置和布置需要清晰标注，包括消防箱的尺寸、门的开启方向、消防设备的存放方式等。
2.2 消防箱的立面图例：消防箱在建筑立面图中也需要有特殊的图例表示，包括消防箱的高度、门的形式、门的开启方式等细节。
2.3 消防箱的剖面图例：消防箱的剖面图例可以展示消防箱内部结构和消防设备的布置情况，帮助设计人员和施工人员更好地理解消防箱的构造。
三、消防箱的材料符号3.1 消防箱的材质符号：消防箱的材质一般为金属或塑料，需要在图纸中用特殊的符号表示，以便施工人员根据材质选择合适的施工方法。
3.2 消防箱的涂装符号：消防箱的涂装颜色也需要在图纸中标注清楚，一般是红色或白色，以符合消防设施的标准颜色要求。
3.3 消防箱的表面处理符号：消防箱的表面处理一般需要符合防火、防腐蚀等要求，需要在图纸中标注清楚，以确保消防箱的使用寿命和安全性。
四、消防箱的安装符号4.1 消防箱的安装高度符号：消防箱的安装高度需要符合相关规范要求，需要在图纸中标注清楚，以确保消防箱的使用效果和便捷性。
某高层小区单元楼消防平面布置设计图
消防定位布置图
14
消防定位布置图的主要信息
做好消防定位布置图 紧急情况快速安全疏散 避免火灾悲剧的发生
刻不容缓！
©SPIC 2018. All Rights Reserved.
© SPIC 2018. All Rights Reserved.
15
目录 CONTENTS
1
消防定位布置图的内涵
10
编制消防定位布置图
编制消防定位布置图的 五要素
标出您所 在的当前 位置。
重点消防 部位明确 区域责任 人和应急 联系方式。
灭火设施、 安全通道、 安全出口、 当前位置、 疏散方向等 信息。
©SPIC 2018. All Rights Reserved.
© SPIC 2018. All Rights Reserved.
17
课程回顾
请您回忆和描述：消防定位布置有哪些主要信息
©SPIC 2018. All Rights Reserved.
© SPIC 2018. All Rights Reserved.
18
日常管理与检查验证
请您完成：确认公司消防布置图是否满足5要素5要求 如果不合格，必须整改！
这是您的责任，也是我们的期望。
消防管理 人及消防 责任人姓 名与联系 方式。
现场火警 电话及值 班领导电 话。
11
消防定位布置图的主要信息
©SPIC 2018. All Rights Reserved.
© SPIC 2018. All Rights Reserved.
消防定位布置图的主要信息
消防定位布置图布置 五要求
（1）常见设置场所：办公楼、生产区域、主厂房、重点消防部位、重大危险源场 所等。
(完整版)施工现场平面布置图
附表五施工总平面图一、临时设置布局说明二、安排计划说明结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。
所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。
卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。
在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。
1、临时施工道路施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。
2、临时供水布置临时用水包括施工用水、生活用水、消防用水。
其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。
配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。
现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。
3、临时供电布置（1）施工用电的估算：施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。
经用电量计算，在高峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。
（2）配电线路布置根据总用电量，配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。
线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。
施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。
4、材料堆场根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。
各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。
5、施工场地排水为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划：（1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟内采用10cm细石砼铺底，240砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。
施工现场消防设施、器材的布置
施工现场消防设施、器材的布置1、消防设施、器材配备按照国家相关消防安全管理规定的要求，现场配置消防设施、消防器材，并安排专人负责管理和维护、保养，包括灭火器、临时消防给水系统、消防应急照明、疏散指示标识等。
（1）灭火器：按照《建筑灭火器配置设计规范》要求，根据不同类型场所的危险等级要求及具体情况，对现场各个场所需的灭火器数量进行具体的计算配置，如厨房操作间、变配电房、办公用房、宿舍等，且每个配置点的灭火器数量不少于2具。
（2）设置临时室外消防给水系统1）由市政管道直接供水，使用前应对管道给水压力进行试验。
临时消防给水系统的给水压力应满足消防水枪充实水柱长度不小于10米的要求；给水压力不能满足现场消防给水系统的给水压力要求时，应设置加压水泵。
加压水泵应按照一用一备的要求进行配置，消火栓泵宜设置自动启动装置；2）当市政管道水源不能满足施工现场的临时消防用水量要求时，应在施工现场设置临时贮水池。
临时贮水池宜设置在便于消防车取水的部位，其有效容积不应小于施工现场火灾延续时间内一次灭火的全部消防用水量；3）施工现场临时消防给水系统应与施工现场生产、生活给水系统合并设置，但应设置将生产、生活用水转为消防用水的应急阀门。
应急阀门不应超过2个，且应设置在易于操作的场所，并设置明显标识。
4）室外消火栓每50m或小于10m布置一个，最大保护半径不应大于150m；（3）设置室内消防给水系统1）设置消防水泵接合器。
消防水泵接合器应设置在室外便于消防车取水的部位，与室外消火栓或消防水池取水口的距离为15m至40m；2）各结构层均应设置室内消火栓接口及消防软管接口，消火栓接口及软管接口应设置在位置明显且易于操作的部位。
消火栓接口的前端应设置截止阀。
3）每层施工完毕的楼梯处，应设置消防水枪、水带及软管，且每个设置点不少于2套；（4）应急照明1）现场的配电房、水泵房、综合管廊等无天然采光的作业场所，需安装应急照明设施；2）应急照明的照度不低于正常工作所需的90%，疏散通道的照度值不应小于0.5lx；3）临时消防应急照明灯具宜选用自备电源的应急照明灯具，自备电源的连续供电时间不应小于60min。
施工现场消防平面布置
施工现场消防平面布置一、火灾的类型和灭火机理火灾的种类：火灾根据可燃物的性质、类型和燃烧特性，分为以下五类：A类火灾（固体物质火灾：木材等）、B类火灾（可燃液体或者可熔化固体火灾：汽油、柴油等）、C类火灾（气体火灾：天然气、煤气等）、D类火灾（金属火灾：钾、钠、镁等）、E类火灾（带电体火灾）发生火灾的必要条件：1、可燃物；2、氧化剂；3、温度（引火源）；4、未受克制的链式反映。
根据这四个必要条件，灭火就是：采用一定措施，破坏这四个条件中的一个或几个，就可以使燃烧终止，火灾就被控制了。
灭火机理：根据灭火措施，灭火机理就是：隔离、窒息、冷却、化学克制。
其中前三种措施是物理过程，后一种措施是化学过程。
1、隔离灭火：把可燃物与火焰或者氧气隔离开，使燃烧终止。
例如：喷洒灭火剂让可燃物和氧气或热隔开。
2、窒息灭火：减少氧气的浓度，使燃烧不能继续。
例如：二氧化碳、氮气、水蒸气等办法稀释氧气浓度。
3、冷却灭火：将可燃物冷却至燃点以下，燃烧反映终止。
例如：用水扑灭固体火灾，水吸取大量热量，减少燃烧物温度。
4、化学克制灭火：物质燃烧的过程就是碳氢化合物在燃烧中分子被活化，产生大量的自由基，H、OH、O链式反映。
化学克制就是克制自由基的产生，减少自由基的浓度，中断链式反映。
常用的灭火设备有：水基灭火机、泡沫灭火剂、气体灭火剂、干粉灭火剂。
二、建筑物分类1、按使用性质分类：民用建筑、工业建筑（厂房、仓库）2、按建筑物高度、层数分类：建筑物高度：建筑物室外地面到其檐口或屋面面层的高度。
屋顶上的水箱间、电梯机房、楼梯出口小间等不计入建筑高度。
多层建筑（涉及多层民用建筑、多层工业建筑）：1）、2层及以上-----10层以下（不涉及10层）居住建筑（涉及设立了商业网点的住宅）。
2）、建筑高度小于或等于24米公共建筑。
3）、建筑高度小于或等于24米（2层及以上）的仓库和厂房高层建筑（涉及高层民用建筑和高层工业建筑）：1）、10层及以上的住宅（涉及首层设立商业服务网点的住宅）。
