电脑骨创伤治疗仪全解释
康复科电脑骨创伤治疗仪操作规程
康复科电脑骨创伤治疗仪操作规程
1、打开电源开关，磁疗时间数字显示为20.00，强度、频率数字显示均为01；电疗时间数字显示为20.00强度、频率数字均显示为01。
2、磁疗治疗模式在M1位置，其上方的指示灯亮，电疗治疗模式在M1位置，其上方的指示灯亮，仪器正常。
（磁场检测器可检测磁场）
3. 磁疗头、电疗电极片按照使用方法放置病人患处。
4. 调节磁疗强度、频率升降键至相应的数值；至患者感到强刺激而又能忍受并无痛苦感为最佳。
磁场方式调制方式频率强度时间
治疗短骨骨折聚磁方式调幅6-76-830
治疗长骨骨折顺磁方式调幅4-65-830分
有内固定患者顺磁方式调幅/频4-6 1-2 30分
消肿止痛聚磁方式调幅6-76-830分
治疗骨不连顺磁方式调频6-76-830分
治疗骨质疏松顺磁方式调频4-65-830分
5. 治疗完毕，仪器自动复位至初始状态，并有蜂鸣报
警。
按下磁疗、电疗启动/复位键蜂鸣声停止。
注意事项
1.在治疗区域内有创伤出血或出血倾向者慎用；
2.心脏病患者，在治疗心脏附近区域时应慎用；
3.治疗区域内有肿瘤的患者，谨慎使用；
4.使用心脏起搏器的患者，严禁使用；
5.远离对磁场敏感的物品和仪器设备。
14.电脑骨伤治疗仪操作规范
十四、电脑骨伤治疗仪操作规范
电脑骨伤治疗仪采用超低频电子脉冲技术，应用微电脑模拟人体正常生理状态下神经生物波作为治疗信息，通过两组电极交叉作用于人体患处，产生动态生物电场，在生物电场的作用下沿骨周方向产生内生电流，使细胞膜周围离子重新分布，改善毛细血管通透性及血管张力，促进局部供血，促进骨痂形成；同时动态生物电场通过综合震荡效果，促进炎症物质吸收，达到镇痛、消肿、消炎的效果。
评估
1.当前主要症状、临床表现及既往史
2.疼痛耐受度
3.心理状况
适应症
1.骨折创伤后的消肿、消炎、镇痛。
2.骨折愈合。
3.骨性关节炎、肩关节周围炎、扭伤、软组织损伤、坐骨神经痛等骨关节及软组织损伤引起的镇痛。
禁忌症
孕妇的下腹部、心脏部位、出血部位、恶性肿瘤、结核病、急性化脓性炎症、血栓性静脉炎、破伤风，安装心脏起搏器患者。
告知
治疗过程中不得随意调节仪器输出治疗强度。
刺激强度以自身耐受为宜。
物品准备
电脑骨伤治疗仪
操作流程
开始连接电源，评估患者主要临床表现、既往史、体质、心理状态等。
2．患者准备，核对患者姓名、诊断、解释、关闭门窗，取合适体位。
3．遵医嘱选择治疗部位、接通电源，选择输出通道，检查固定电极片，覆盖无纺布。
4.调节透热，调节强度。
5.观察患者有无心慌、疼痛、灼热等不适并及时处理。
6.所有治疗完毕断开电源。
7.安排舒适体位，告知患者注意事项。
整理床单位，清理用物。
8.记录实施治疗后的客观情况并签名。
注意事项
注意询问刺激强度是否耐受。
骨创伤治疗仪技术参数
骨创伤治疗仪技术参数
一、磁疗性能
1、磁场脉冲频率：2Hz～10Hz；
2、磁感应强度：中心表面最大磁场强度为50mT±15mT；
3、治疗定时范围：00-99，调节步长为1，单位为分钟；
4、磁疗模式：三种，聚焦模式（M1:极性相同，动态交变脉冲磁场）和顺磁模式（M2:极性相异，动态交变脉冲磁场），交替模式；
5、磁疗强度：0-10档可调；
二、电气性能
1、电疗模式：F1、F
2、F3三档；
2、输出脉冲频率：15Hz～38Hz；
3、输出脉冲宽度：0.15～100ms；
4、输出脉冲幅度：0～21V±2V；
5、治疗定时范围：00-99，调节步长为1，单位为分钟；
三、静电性能
1、静电电压：1000V（Ⅰ档）、2000V（Ⅱ档）、3000V（Ⅲ档）；
2、治疗定时范围：00-99，调节步长为1，单位为分钟；
四、其他参数：
1、电源：AC220V±22V；50Hz±1Hz；
2、输入功率：≤150VA+10%；
3、操作方式：触摸操作+一键飞梭；
4、显示方式：彩色触摸屏；
5、治疗方式：磁疗，低频电疗，静电疗法；
6、通道数：双通道，每个通道里面包含1组静电输出，2组电疗输出，1组磁疗输出；四组输出均可单独启停；
7、高达8路输出，根据患者的病情不同，磁疗、电疗、高压静电既可同时治疗，又
可分开单独进行治疗；。
骨创伤治疗仪标准版资料
裂应禁止使用，以免发生危险 • 5.该仪器为精密治疗仪器，不要随便打开机箱，
五.注意事项
以免点击引起人身事故
该仪器为•精密6治.疗外仪器，接不要电随便打源开机箱应， 采用三相插座，接地可靠，以
治疗开始前机械手表应远离治疗区
（5）消毒2%戊二醛消毒液进行擦拭或紫外线照 （3）一般选择频率较高时，应选择较低的磁场强度，反之亦然。
耦合器应细心使用，防止摔碰，外壳或导线断裂应禁止使用，以免发生危险 聚焦式：即两磁耦合盘相对面为同一磁性。
射。禁止使用酒精等液体浸泡及高压熏蒸。 通过该仪器的治疗，能增强组织通透性，促进水肿吸收，降低血液粘稠度，抑制炎症介质的致炎作用，抑制纤维化过程，使创口硬结
不易形成，手术刀口愈合良好。 启动前进行各参数的选择，治疗开始后各参数已不能进行切换。 治疗骨不连，骨缺损，髌骨软化，改善股骨头坏死的临床症状。 使用心脏起搏器的患者禁止使用本仪器。 通过调频，调幅高压交变电流，通过特制的磁耦合器产生最合理的交变电磁场，电磁场中的磁力线能够穿透皮下软组织和骨骼，通过 电磁场产生一系列磁生物效应，实现对骨创伤的治疗。 选择档位‘4-6级’是多数治疗方案的选择。 禁止使用酒精等液体浸泡及高压熏蒸。
一.工作原理
• 1.通过该仪器的治疗，能增强组织通透性，促进 水肿吸收，降低血液粘稠度，抑制炎症介质的致 炎作用，抑制纤维化过程，使创口硬结不易形成， 手术刀口愈合良好。
• 2.电能影响炎症，抑制致痛介质的活性，降低神 经末梢反应性，对中枢神经有镇痛作用。
• 3.能改善微循环，增加骨膜血流，促进成骨细胞 的生成，加速骨愈合。
聚焦式：即两磁耦合盘相对面为同一磁性。 对有内固定患者，强度选择‘1’，频率选择‘4-6’，不易太高，否则可能产生不适。
骨创伤治疗仪全解释
对未来的影响
改善患者生活质量
01
骨创伤治疗仪的发展将有助于提高患者的治疗效果和生活质量。
促进医疗科技发展
02
骨创伤治疗仪的技术创新将推动医疗科技的整体发展，提高医
疗水平。
引领医疗器械行业变革
03
骨创伤治疗仪的发展趋势将引领医疗器械行业的变革，推动行
业创新发展。
ANKS
感谢观看
适用症状
骨折疼痛
减轻骨折引起的疼痛和肿胀，促进骨折愈合。
软组织损伤疼痛
缓解肌肉、肌腱、韧带等软组织损伤引起的 疼痛和僵硬。
骨关节炎疼痛
缓解关节疼痛，减轻炎症反应，改善关节功 能。
术后康复
促进术后患者的康复，减轻术后疼痛和肿胀， 提高关节活动度。
使用方法
治疗前准备
确保治疗区域清洁干燥，确保仪器正 常工作。
骨创伤治疗仪全解释
目录
• 骨创伤治疗仪简介 • 骨创伤治疗仪工作原理 • 骨创伤治疗仪的应用 • 骨创伤治疗仪的疗效与评价
目录
• 骨创伤治疗仪的注意事项与保养 • 骨创伤治疗仪的发展趋势与未来展望
01
骨创伤治疗仪简介
产品定义
01
骨创伤治疗仪是一种利用物理疗 法来治疗骨折、骨创伤等疾病的 医疗设备。
治疗过程
将治疗仪放置在患处，按照仪器说明 进行操作，进行治疗。
治疗后护理
保持患处清洁干燥，避免剧烈运动和 过度使用患处。
治疗周期
根据病情和治疗需要，制定合适的治 疗周期，一般建议持续治疗直至症状 缓解或消失。
04
骨创伤治疗仪的疗效与评 价
治疗效果
促进骨折愈合
缓解疼痛
骨创伤治疗仪通过物理刺激，促进骨折断 端的血液循环，加速骨痂形成，缩短骨折 愈合时间。

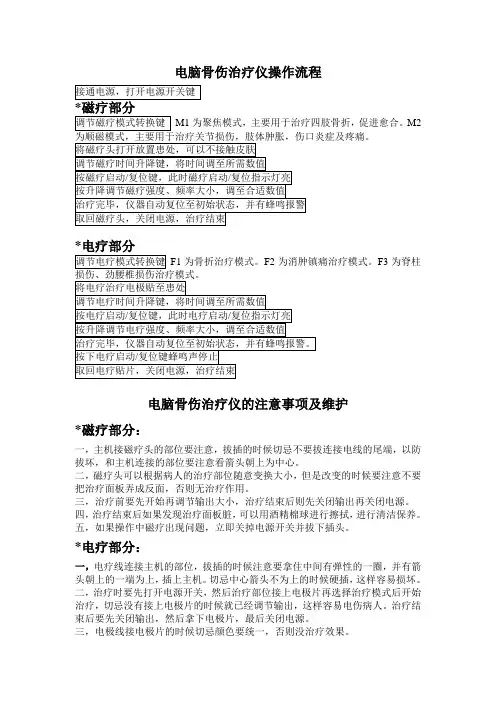

电脑骨伤治疗仪操作流程
电脑骨伤治疗仪操作流程
M1为聚焦模式，主要用于治疗四肢骨折，促进愈合。
M2
F1为骨折治疗模式。
F2为消肿镇痛治疗模式。
F3为脊柱
电脑骨伤治疗仪的注意事项及维护
*磁疗部分：
一，主机接磁疗头的部位要注意，拔插的时候切忌不要拔连接电线的尾端，以防拔坏，和主机连接的部位要注意看箭头朝上为中心。
二，磁疗头可以根据病人的治疗部位随意变换大小，但是改变的时候要注意不要把治疗面板弄成反面，否则无治疗作用。
三，治疗前要先开始再调节输出大小，治疗结束后则先关闭输出再关闭电源。
四，治疗结束后如果发现治疗面板脏，可以用酒精棉球进行擦拭，进行清洁保养。
五，如果操作中磁疗出现问题，立即关掉电源开关并拔下插头。
*电疗部分：
一，电疗线连接主机的部位，拔插的时候注意要拿住中间有弹性的一圈，并有箭头朝上的一端为上，插上主机。
切忌中心箭头不为上的时候硬插，这样容易损坏。
二，治疗时要先打开电源开关，然后治疗部位接上电极片再选择治疗模式后开始治疗，切忌没有接上电极片的时候就已经调节输出，这样容易电伤病人。
治疗结束后要先关闭输出，然后拿下电极片，最后关闭电源。
三，电极线接电极片的时候切忌颜色要统一，否则没治疗效果。
常用骨科体外治疗仪器课件
图7-7- 1 HP4002电脑骨创伤 治疗仪
5Байду номын сангаас
一、 治疗原理 ( 1)脉冲在人体内产生感应电流，由
电流电解造成阴极耗氧，使附近组织 氧张力降低， PH值升高，形成有利于 软骨钙化的碱性环境。感应电流对钙、 磷活动产生动力学影响，促进钙盐向 阴极侧泳动沉着，加速纤维软骨钙化， 对骨不连的治疗起重要作用。
11
三．仪器特点 (1) 全自由度伸缩的探头的设
计，保证对治疗部位给予以形 制宜的治疗。
12
(2) 治疗时不需接触皮肤， 在夹板、石膏、外固定等固定 情况下即可治疗，在患部有金 属内固定的情况下亦可进行治 疗。
13
(3) 采用独特的磁头设计， 病体相当于被感应的磁芯，保 证磁力线穿透治疗。
14
25
(5)对细胞内Ca2+浓度起调控
作用。
26
二、仪器特点 (1)集生物电磁学最新研究成
果精髓，全新物理疗法。
27
(2) 低强度，无任何毒副作 用。 (3) 无须服用雌性激素类等药
物，免除患癌危险。
28
(4) 操作简便，计算机控制， 建立病例档案数据库，强大的 数据查询和统计分析功能.
29
(5) 重建骨结构、修复骨小梁 裂纹，提高骨骼力学强度。
(6) 降低骨折发生率，特别是 腰椎和髋骨骨折，加速骨 折愈合，促进骨痂形成。
30
23
(3)使细胞表面蛋白分子产生 电泳作用，改变了细胞膜表面 电荷分布，使细胞膜在原有静 电位基础上产生一个新的跨膜 电位，从而会直接影响细胞的 酶活性、膜的通透性、细胞结 构和功能的变化、增殖和遗传 等生物学特性。
24
(4)促进肌肉组织血液循环， 从而增强对肌肉供应养料的能 力，加快新陈代谢，增强肌肉 力量。
电脑骨创伤治疗仪全解释
电脑骨创伤治疗仪还具有消炎、消肿和镇痛的作用，有助于减轻骨折患者的疼痛和 肿胀症状。
主要技术
电磁场技术
通过特定的电磁场对骨折部位进 行刺激，促进骨细胞活性和骨痂
形成。
生物反馈技术
通过生物反馈机制，使患者能够更 好地了解和调整治疗过程中的生理 变化。
对于关节僵硬、肌肉萎缩等骨关节疾 病，电脑骨创伤治疗仪能够通过电刺 激和运动疗法来改善关节功能。
疼痛缓解
对于各种原因引起的骨痛，如关节炎、 颈椎病等，电脑骨创伤治疗仪能够通 过调节神经传导和炎症反应来缓解疼 痛。
02
工作原理与技术
工作原理
电脑骨创伤治疗仪通过电磁场作用，刺激骨细胞活性，促进骨折愈合和骨组织再生。
智能化控制技术
采用微处理器和传感器等设备，实 现治疗过程的智能化控制和监测。
技术优势与局限性
技术优势
电脑骨创伤治疗仪具有操作简便、安全可靠、疗效显著等特点，能够有效地促 进骨折愈合，减轻患者痛苦。
局限性
由于治疗仪主要依靠电磁场作用，对于某些特定类型的骨折或患者可能效果不 佳，且治疗过程中需要患者积极配合，严格遵守医嘱。
电脑骨创伤治疗仪全解释
• 电脑骨创伤治疗仪简介 • 工作原理与技术 • 电脑骨创伤治疗仪的临床应用 • 电脑骨创伤治疗仪的维护与保养 • 电脑骨创伤治疗仪的未来发展
01
电脑骨创伤治疗仪简介种利用电 脑技术来辅助治疗骨创伤的医疗 设备。
特点
具有非侵入性、无痛、无副作用 等优点，能够有效地促进骨折愈 合、缓解疼痛、改善关节功能等 。
04
电脑骨创伤治疗仪的维护与保养
日常维护
骨伤治疗仪
骨伤治疗仪电脑骨伤治疗仪采用国际最先进的超低频电子脉冲技术，应用微电脑摸似人体正常生理状态下神经生物波作为治疗信息，通过两组电极交叉作用于人体患处，交叉部产生动态生物电场，在生物电场的作用下沿骨轴方向产生内生电流，激活骨和软骨细胞，增加细胞的代谢由电脑设置最佳治疗模式，在骨折处产生内生电流，使细胞膜周围离子重新分布，改善毛细血管的通透性及血管张力，促进局部供血，促进骨痂形成。
如速骨折愈合，同时动态生物电场通过综合震荡效果，稀释疼痛及炎症因子，促进渗出物的吸收，达到镇痛、消肿、消炎的效果，具有重要的临床意义。
电脑骨伤治疗仪更在电疗的基础上增加了交变脉冲磁场疗法，它通过特制的，符合临床操作的磁耦合器产生最合理的交变脉冲磁场，磁力线穿透患者骨折部位外的夹板、石膏及衣物作用于皮下组织和骨骼，产生一系列磁场生物效应，达到消肿、消炎、镇痛、促进骨折愈合的治疗效果干扰电疗法干扰电疗法：是指同时使用两路频率相差0~1500HZ的中频正弦电流，交叉地输入人体，在交叉处发生干扰场，在干扰场中内生0~150HZ的低频调制的脉冲中频电流，这种内生电流含有中频及低频两种成分，即避免电解，又增加作用的深度，是一种有效地愈合电流。
它包括传统干扰电疗法和旋转干扰电疗法。
⑴传统干扰电疗法：是指两路中频正弦电流，一路频率固定为4000HZ，另一路在4000~4150HZ范围内任意可调。
⑵旋转干扰电疗法:是指两路中频正弦电流,一路频率固定为4000HZ，为4000HZ~4150HZ范围内有规律的旋转变化，在组织交叉处产生动态干扰场，从而引起内生电流疗效区域及深度的旋转变化，克服了机体对幅度、频率恒定的中频交流电易于适应的缺点。
治疗作用：⑴促进骨折愈合：a.内生电流刺激能使骨及软骨细胞周围微循环发生生物、化学改变。
b.内生电流刺激能激活cMAP（混合肌肉动作电位）系统，具有类似激素的作用，对骨细胞构成一种细胞信息，使各种骨细胞生长活跃；c .在骨折端发生地内生电流能促进细胞分化、再生，使毛细血管重新分布进入骨折缺损间，加速骨的生长、钙化及骨生物力学结构的完成。
电脑骨伤治疗仪(商品名：低频电磁脉冲治疗仪)ppt课件
壹
产品简介及原理
目
贰
产品介绍
录
肆
叁
适应症及禁忌症
效益分析
产品介绍及原理
产品介绍 电脑骨伤治疗仪是在电疗的基础上增加了交变脉冲磁场疗法，它通 过特制的符合临床操作的磁耦合器产生最合理的交变脉冲磁场，磁 力线穿透患者骨折部位外的夹板、石膏及衣物作用于皮下组织和骨 骼，产生一系列磁场生物效应，达到消炎、消肿、镇痛、促进骨折 愈合的效果。 产品原理
F3输出为单个尖波脉冲
XY-K-GS-Ⅳ（真彩触摸屏显示）电脑骨创伤治疗仪 两路磁疗、两路高压静电和四路低频电疗组合输出
治疗时间定时范围0-99min连续可调 具有M1、M2两种治疗模式：M1为顺磁模式、M2为聚焦模式
低频电疗输出具有3种治疗模式：F1输出为三个半波脉冲
F2输出为单个锯齿波脉冲 F3输出为单个尖波脉冲 真彩触摸屏显示，提升视觉冲击；触摸调节，
交变脉冲磁场作用于人体部位后，在身体内部产生动态生物电场， 在生物电场的作用下沿骨轴方向产生内生电流，激活骨、软骨细胞 ，增加细胞的代谢，改善毛细血管的通透性及血管张力，促进局部 供血，促进骨折愈合。同时，动态生物电场的综合震荡效果，能够 稀释疼痛及炎症因子，促进渗出物的吸收，达到镇痛、消炎、消肿 的效果。
手术伤口、创伤伤口表面禁止使用电极片治疗
效益分析
效益分析 XY-K-GS-I型产品有一路磁疗、两路低频电疗，治疗时间为30分钟，一 次组合治疗收费为48元，一小时治疗2组病人，一天8小时治疗16组病 人，一天的收益为768元，一月22天，可收益16896元，一年12个月， 可收益202752元，效益可观。 XY-K-GS-IV型产品有两路磁疗、两路高压静电、四路低频电疗，治疗 时间为30分钟，一次组合治疗收费为106元，一小时治疗2组病人，一 天8小时治疗16组病人，一天的收益为1696元，一月22天，可收益 37312元，一年12个月，可收益447744元，效益可观。
骨创伤治疗仪工作原理
骨创伤治疗仪工作原理
骨创伤治疗仪是一种通过应用特定的物理力量和技术来帮助治愈骨创伤的设备。
它的工作原理可分为以下几个方面：
1. 超声波技术：骨创伤治疗仪一般会使用超声波技术，通过发出高频振动的超声波，能够深入穿透人体皮肤达到深层骨骼组织。
超声波能够刺激细胞的代谢和新陈代谢，促进组织修复和再生。
2. 电磁场技术：另一种常见的骨创伤治疗仪技术是利用电磁场。
通过在人体周围产生恒定或可调的电磁场，可以影响组织的代谢和细胞的活动。
电磁场能够刺激骨细胞的增殖和分化，促进骨修复和再生。
3. 压力和震动技术：一些骨创伤治疗仪也可以通过施加特定的压力和震动来刺激骨骼组织。
这些压力和震动可以促进血液循环，增加骨细胞的营养供应，促进骨组织的修复和再生。
4. 热疗技术：还有一些骨创伤治疗仪会利用热疗技术。
通过在受伤部位施加热能，可以促进血液循环和新陈代谢，从而促进组织的修复和再生。
总之，骨创伤治疗仪的工作原理主要是通过应用超声波、电磁场、压力和震动、热疗等物理力量和技术，刺激细胞的新陈代谢和活动，促进骨组织的修复和再生。
骨创伤治疗仪产品介绍
25元
30元 15元 15元 15元 15元
维护保养
• 1、该治疗机应由专人接管，只有经过专业培训的人员方可使用。 • 2、该治疗机不使用时，应切断电源，妥善存放于干燥、无灰尘、无 腐蚀性气体和通风良好的室内。 • 3、定期(两个月一次)由专职人员检查主机和所有的附件，使其处于 完好状态。 • 4、该治疗机是精密电子设备，不要作比较大的动作，如重摔、重放 。避免水淋、受潮，要经常清洁卫生，清洁时，要使用无腐蚀性清洁 剂，清洁布要保持干燥。 • 5、电极片用酒精棉球擦拭。
电疗
• 1.骨创伤治疗仪电疗部分包含：中频、低频、按摩、变频 和混频（99种处方）模式。 • 2.工作时产生的特殊电流，可使细胞膜电位改变，产生细 胞持续的去极化（平台效应），促进环磷酸腺苷（cAMP） 的增加，线粒体活动增强，以达到延长细胞的生命。在重 复去极化造成相应的复极化，可加强钠、钾泵的活动， ATP的消耗，ATP的分解，又能使自由磷增加，加速骨痂钙 化，促进成纤维细胞的形成。从而使骨折处迅速生成骨枷 ，加速骨愈合。另外，中频电的作用，在改善深部组织的 吸收和代谢过程同时，亦可通过综合振荡效果，稀释疼痛 及炎症因子，达到消炎镇痛作用。 • 3.可按照中频脉冲电治疗、低频脉冲电治疗、电按摩按两 个部位来收费（见收费编码）。
骨创伤治疗仪介绍
目录
一、适用范围 二、功能原理
1、电疗 功能作用及操作 2、磁疗 功能作用及操作 3、药物导入功能 功能作用
三、主要结构 四、禁忌症 五、操作指引 六、效益分析 七、维护保养
适应范围
• 该产品适用于医疗单位对骨折、骨创伤、 骨折延迟愈合、软组织损伤、骨质疏松以 及关节炎、颈椎病等有辅助治疗病症的治 疗。
磁疗
• 2：磁疗：按处方键选择到磁疗模式，按启动键进入磁疗模式，磁疗 分为顺磁或磁聚焦，按处方键确认，确认好时间，把磁疗头夹至骨折 部位，按启动键，能量调制6～10级，频率调制4～10级，等待治疗采用动态多制式中频和低频电流相结合的方式，能促使电阻下降， 扩张小动脉和毛细血管，改善局部血液循环，。 2、独创的非对称中频电流产生的电场，对药物离子产生定向的推动力 ，将药物中的有效成分更深入，更有效地透过皮肤粘膜进入人体，作 用于患部病灶，达到消炎、消肿、镇痛、舒经通络的作用，能缓解和
电脑骨伤治疗仪
电脑骨伤治疗仪LGT-2000电脑骨伤治疗仪采用国际最先进的超低频电子脉冲技术，应用微电脑摸似人体正常生理状态下神经生物波作为治疗信息，通过两组电极交叉作用于人体患处，交叉部产生动态生物电场，在生物电场的作用下沿骨轴方向产生内生电流，激活骨和软骨细胞，增加细胞的代谢，促进骨痂形成。
加速骨折愈合，同时动态生物电场通过综合震荡效果，稀释疼痛及炎症因子，促进渗出物的吸收，达到镇痛、消肿、消炎的效果，具有重要的临床意义。
LGT－2000型电脑骨伤治疗仪更在电疗的基础上增加了交变脉冲磁场疗法，它通过特制的，符合临床操作的磁耦合器产生最合理的交变脉冲磁场，磁力线穿透患者骨折部位外的夹板、石膏及衣物作用于皮下组织和骨骼，产生一系列磁场生物效应，达到消肿、消炎、镇痛、促进骨折愈合的治疗效果。
LGT－2000系列电脑骨伤疗仪在临床可广泛用于各种骨折创伤和骨科疾病的治疗。
具有方便、安全、无副作用等优点，深受医务工作者和患者的欢迎，是骨科、理疗科、康复得、中医科等常备的医疗设备。
一、仪器特点：全电脑自动化，设计合理、操作简单、安全可靠；不损伤肌体，无任何副作用。
清晰的LED数码显示，先进的触摸式面板，美观、灵敏、耐用。
全电脑控制设计，治疗完毕自动复位，并有蜂鸣报警提示。
治疗时不需接触皮肤，磁耦合器产生的交变脉冲有磁场，穿透力强，可直接在夹板、石膏等外固定外部进行治疗，动态磁场对金属内固定无不良影响。
独特的弧形设计，磁耦合器张口大小自由伸缩，保证对不同患者或不同部位进行以形制宜的有效治疗。
电疗、磁疗相互结合，增强了疗效，扩大适应症。
电疗针对骨折、颈椎病、腰椎病、关节炎设定有不同的治疗模式。
磁疗治疗四肢骨折方便有效。
二、适应症：骨折创伤后的镇痛、消肿、消炎。
缩短骨痂生成时间，有效促进骨折愈合。
改善缺血性股骨头坏死的临床症状。
运动扭伤、急慢性软组织损伤。
骨性关节炎、风湿关节炎、水肿。
颈椎病、腰椎病。
网球肘、肩周炎。
三、禁忌症：心脏病或使用植入装置（如心脏起搏器）的病人、孕妇、骨肿瘤、骨关节结核者禁用；手术伤口、创伤伤口表面禁止使用电极片治疗。
骨创伤治疗仪产品介绍讲义
• 7、使用红外治疗时要求随时观察热度，及时进行调节；注意：温度 过高，会造成患者烫伤，温度过低，不能发挥红外和药导的作用。有 知觉者，要求随时询问患者热度，进行大小调节。无知觉者，要求使 用温度计或热电偶温度计，插于人体和电极之间时刻监控温度，避免 烫伤患者；
• 8、仪器插入电源，当开启电源按键仪器不能启动时，请检查插头， 电压是否正确，后尾上的保险管是否烧断，如烧断请更换2A/250VAC 保险管即可；
项目编号 430000023 430000020 420000013 340100019 340100009 340100010 340100026
收费编码
项目名称 穴位贴敷治疗
磁热疗法 中医定向透药疗法
磁疗 低频脉冲电治疗 中频脉冲电治疗
电按摩
项目部位 每个穴位 每个创面 每个部位 每20分钟 每个部位 每个部位 每个部位
电疗
• 1.骨创伤治疗仪电疗部分包含：中频、低频、按摩、变频 和混频（99种处方）模式。
• 2.工作时产生的特殊电流，可使细胞膜电位改变，产生细 胞持续的去极化（平台效应），促进环磷酸腺苷（cAMP） 的增加，线粒体活动增强，以达到延长细胞的生命。在重 复去极化造成相应的复极化，可加强钠、钾泵的活动， ATP的消耗，ATP的分解，又能使自由磷增加，加速骨痂钙 化，促进成纤维细胞的形成。从而使骨折处迅速生成骨枷 ，加速骨愈合。另外，中频电的作用，在改善深部组织的 吸收和代谢过程同时，亦可通过综合振荡效果，稀释疼痛 及炎症因子，达到消炎镇痛作用。
。避免水淋、受潮，要经常清洁卫生，清洁时，要使用无腐蚀性清洁 剂，清洁布要保持干燥。 • 5、电极片用酒精棉球擦拭。
谢 谢！
整机操作完成。（频率可不用调节）
电脑骨创伤治疗仪全解释
适应症
1
2
产品参数
产品参数
”
产品参数
产品参数
临床收费编码
效益分析
效益分析： 以XY-K-GS-II型为例，XY-K-GS-II是双通道输出设备，中频治疗每次20分钟，一小时可治疗2x3=6名病人，一天工作8小时可治疗8x6=48名病人，一天收益为48x20=960元，每月22个工作日计算，一个月收益为,960x22=21，120一年收益为,21，120x12=,253，440元。
产品功能
磁疗：M1、M2两种： M1聚焦模式：主要使用于短骨骨折、关节损伤。 M2顺磁模式：主要适用于长骨骨折，促进骨折愈合。 M1 M2
01
电疗仪电疗模式分F1、F2、F3三种：
02
F1骨折模式 : 适用于人体各种部位骨折治疗；
03
F2扭伤模式 : 治疗软组织伤痛；
04
F3治疗模式 : 消炎，消肿，镇痛。
05
高压静电性能：
06
1档：1000V
07
2档：2000V
08
3档：3000V
产品功能
骨折的消炎、消肿、镇痛及后期康复。 软组织损伤——韧带、软组织扭挫伤、肌肉劳损； 颈肩腰腿痛——颈椎病、腰椎间盘突出症、肩周炎； 关节炎——风湿类风湿性关节炎、骨性关节炎。
竞争厂家
点击此处添加正文，请言简意赅的阐述观点。
产品简介
电脑骨创伤结合了磁疗、电疗、高压静电三种治疗模式向结合。治疗骨折、缩短骨结痂的时间、骨性关节炎，有很好的效果。
通过磁耦合器产生交变脉冲磁场，磁力线穿透患者骨折外面的夹板、石膏及衣物作用于皮下组织和骨骼，形成内生电流，从而刺激骨细胞的趋化和增值，促进骨折愈合
使用植入式电子装置（如心脏起博器）的患者；
