幕墙设计说明
黑龙江中医药大学附属第一医院住院楼及医技楼外装饰改造工程施工图设计说明目录一、工程设计概况 (1)二、工程范围 (1)三、设计创意、指导原则和理念 (1)四、幕墙方案节点详细设计 (2)五、设计依据与标准 (2)六、幕墙物理性能 (3)七、幕墙的安全和节能设计 (3)八、本工程使用材料 (4)九、图纸说明 (4)十、施工说明 (4)一、工程设计概况工程名称:黑龙江中医药大学附属第一医院住院楼及医技楼外装饰改造工程业主单位:黑龙江省中医药大学建筑地点：黑龙江省·哈尔滨市结构形式：框架剪力墙结构;建筑物高度：50。
25米（外装饰面完成高度）建筑层数:住院楼地上11层。
医技楼3层高。
基本风压：W0=0.55KN/m2,基本雪压:S0=0.45KN/m2地面粗糙度类型:C类；抗震设防烈度:7度；工程概述：本工程位于黑龙江省哈尔滨市,建筑功能包括住院部、医技楼。
建筑整体装修效果简洁、大方、通透，并具有极强的文化底蕴。
整个建筑造型流畅,建筑轮廓层次感鲜明,极具现代建筑艺术特点.二、工程范围1.住院楼明框玻璃幕墙2.住院楼隐框玻璃幕墙3.铝单板幕墙外装饰4.石材幕墙外装饰（一层）5.铝合金玻璃窗6.铝合金方通格栅7.点式玻璃雨棚、玻璃地弹簧门、感应门等三、设计创意、指导原则和理念针对本工程中的幕墙的具体特点,我司在整个设计的过程中：贯穿建筑师对建筑风格和设计表达的原创思想，确保原创的体现，在此基础上给出一定的思想延伸，以丰富建筑设计。
严格彻底地执行幕墙设计应遵守的各项规范和标准，做好幕墙结构的验算和构造设计，确保幕墙的安全性能和使用功能要求。
并均遵循如下设计原则：1.安全可靠原则2.造型美观注重细部原则3.结构轻巧而稳定原则4.环保节能原则5.经济性原则四、幕墙方案节点详细设计（一）、框式玻璃幕墙（明框和隐框）面板采用6mm钢化镀膜玻璃，楼层层间梁及实墙位置玻璃内侧背衬3mm铝塑板（属非承包项）。
开启窗采用外开上悬形式。
石材幕墙设计说明
石材幕墙设计说明一、设计原则1.结构安全：石材幕墙设计需满足强度、刚度和稳定性的要求，确保幕墙在不同环境和负载条件下的安全性。
2.细节处理：幕墙的边角和连接处需要细致处理，确保隐蔽和开放配合不会出现裂缝、渗漏或变形等问题。
3.界面处理：石材与其他材料的接缝位置需要精细处理，使其达到无缝的效果，提升整体外观和质感。
4.防水性能：幕墙设计需要考虑水密性和防水性能，采取合适的防水措施，确保墙体和内部建筑结构的安全。
5.施工可行性：设计时需要考虑施工工艺和工艺流程，确保施工简单、高效，并方便后期维护和更新。
二、石材选择1.石材种类：根据建筑风格和设计要求，可以选择大理石、花岗岩、砂岩等不同种类的石材。
2.石材质量：石材的质量直接影响到幕墙的美观度和使用寿命，需选择质量好、强度高的石材。
3.石材颜色：根据建筑整体风格和设计要求，选择适合的石材颜色，使幕墙与整体建筑相协调。
4.石材纹理：选择具有美观纹理的石材，以增加幕墙的层次感和质感。
三、构造设计1.支撑结构：根据幕墙重量和外部荷载要求，选择合适的支撑结构，如钢框架、铝合金构架等。
2.悬挂系统：选择合适的悬挂系统，以确保石材稳固地固定在支撑结构上，并满足建筑抗风要求。
3.石材连接：石材之间的连接可采用不同方式，如干挂、插接等，确保连接牢固、和谐。
4.保温和隔热层：为提升石材幕墙的保温性能，需在幕墙内部添加隔热和保温材料。
四、施工工艺1.凿孔：根据设计要求，在石材上打孔以便进行悬挂或插接等工艺，需注意避免石材破裂。
2.上胶：在石材背面涂抹粘合剂，使石材在幕墙上固定牢固。
3.砂浆粘贴：将石材贴合于砂浆层上，通过压实、捣实等方式，确保固结牢固。
4.清洗和保护：施工完成后，对幕墙表面进行清洗和保护，确保幕墙的美观和长久使用。
五、维护和更新1.日常维护：定期对石材幕墙进行清洗和检查，确保外观整洁和石材没有损坏。
2.石材更换：如石材出现损坏或老化，及时更换，保持外观和功能的完整。
设计说明AA点抓式玻璃幕墙设计说明
设计总说明一、工程概况1.工程名称: 廊坊燕龙生态园电梯井道玻璃幕墙2.工程地点：廊坊燕郊燕龙生态园3.建设单位: 廊坊4.建筑面积：约200平方米二、设计依据1、廊坊市基本风压0.45KN/M22、抗震设防烈度：7度3、区粗糙度:C类4、招标文件及国家有关规范。
三、设计内容：廊坊燕龙生态园观光电梯玻璃幕墙四、设计引用规范：4.1幕墙设计规范《建筑幕墙》JGJ102-2003《玻璃幕墙工程技术规范》JGJ102-2003《玻璃幕墙工程质量检验标准》JGJ/T139-2001《金属、石材幕墙工程技术规范》JGJ133-2001《建筑幕墙物理性能分级》GB/T15225-1994《建筑幕墙空气渗透性能测试方法》GB/T15226-1994 《建筑幕墙风压变形性能测试方法》GB/T15227-1994 《建筑幕墙雨水渗透性能测试方法》GB/T15228-19944.2建筑设计规范《建筑结构荷载规范》GB50009-2001《建筑设计防火规范》GBJ16-2001《高层民用建筑设计防火规范》GB50045-2001《建筑物防雷设计规范》GB50057-2000《建筑抗震设计规范》GB50011-2001《民用建筑热工设计规范》GB50176-93《民用建筑隔声设计规范》GBJ118-1998《建筑装饰装修工程质量验收规范》GB50210-20014.3铝材规范《铝合金建筑型材》GB/T5237-2000《铝及铝合金加工产品的化学成份》GB/T17432-1998《铝及铝合金阳极氧化-阳极氧化膜的总规范》GB/T14952.3-1994 《铝及铝合金轧制板材》GB/T3380-1997《建筑用铝氟炭喷涂层JG/T133-2000》《铝幕墙板基材的要求YS/429.1-2000》4.4玻璃规范《建筑玻璃应用技术规程》JGJ113-2003《浮法玻璃》GB11614－1999《钢化玻璃》GB/T9963-1998《一般平板玻璃》GB4871－1995《中空玻璃》GB/T11944－1989《吸热玻璃》JC/T536－94《夹层玻璃GB9962-1999》《着色玻璃GB/T18701-2002》《建筑用平安玻璃防火玻璃GBJ 113-2003》4.5钢材规范《钢结构设计规范》GB50017-2002《优质碳素结构钢技术条件》GB/T699-1999《低合金高强度结构钢》GB/T1597-1994《不锈钢棒》GB/T1220-1992《不锈钢冷加工钢棒》GB/T4226-1984《不锈钢冷轧钢板》GB/T3280-1992《不锈钢热轧钢板》GB/T4237-19924.6胶类规范《硅酮建筑密封胶》GB/T14683-1993《建筑用硅酮结构密封胶》GB16776-1997《聚硫建筑密封胶》JC483－1996《中空玻璃用弹性密封剂》JC486－92《建筑幕墙窗用弹性密封剂》JC485－1996《工业用橡胶板》GB/T5574-19944.7其他规范《绝热用岩棉、矿棉及其制品》GB/T11835-1998。
设计说明范本--幕墙
4.3.4.石材： 103) 104) 105) 106) 107) 108) 109) 石材》 110) 111) 112) 《干挂饰面石材及其金属挂件 《天然石材统一编号》 《建筑材料放射性核素限量》 第二部分： 金属挂件》 《天然花岗石荒料》 《天然大理石荒料》 《天然板石》 《天然花岗石建筑板材》 《天然大理石建筑材》 《天然石材术语》 《干挂饰面石材及其金属挂件 第一部分：干挂饰面 JC/T204—2001 JC/T202-2001 GB/T18600-2009 GB/T18601-2009 GB/T19766-2005 GB/T13890-2008 JC 830.1-2005 J C 830.2 -2005 GB/T 17670-2008 GB6566-2001
JG/T231—2008 GB/T 22476-2008 JGJ/T151—2008 JG/T217—2008
GB50009---2001 GB50011---2001 GB50057---94 GB50016---2006 GB50352---2005 GB50176---93 JGJ26---95 GB50189---2005 GBJ118--88 GB50010---2002 GB50017---2003 GB50045---95 JGJ 99---98 JGJ3---2002
-4-
工程设计说明
工程名称
136) 137) 138) 139) 140) 141)
《建筑用轻钢龙骨》 《钢铁牌号表示方法》 《结构用不锈钢无缝钢管》 《建筑幕墙用钢索压管接头》 《冷弯型钢》 《冲压用冷轧薄钢板和钢带》
GB/T11981-2008 GB/T221-2008 GB/T14975-2002 JG/T201-2007 GB/T6725---2008 GB/T5213---2008
幕墙设计说明

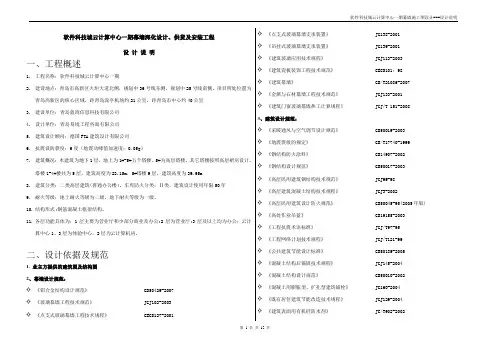

软件科技城云计算中心一期幕墙深化设计、供货及安装工程设计说明一、工程概述1.工程名称：软件科技城云计算中心一期2.建设地点：青岛市高新区火炬大道北侧，规划中36号线东侧，规划中25号线南侧。
项目所处位置为青岛高新区的核心区域，距青岛流亭机场约21公里，距青岛市中心约40公里3.建设单位：青岛蓝湾信息科技有限公司4.设计单位：青岛易境工程咨询有限公司5.建筑设计顾问：德国FTA建筑设计有限公司6.抗震设防裂度：6度（地震动峰值加速度：0.05g）7.建筑概况：本建筑为地下1层，地上为1#-5#五个塔楼。
5#为高层塔楼，其它塔楼按照高层裙房设计。
塔楼1-4#楼共为5层，建筑高度为23.15m，5#塔楼9层，建筑高度为39.95m8.建筑分类：二类高层建筑(普通办公楼）。
车库防火分类：Ⅱ类。
建筑设计使用年限50年9.耐火等级：地上耐火等级为二级，地下耐火等级为一级。
10.结构形式:钢筋混凝土框架结构。
11.各层功能具体为：1层主要为营业厅和少部分商业及办公;2层为营业厅;3层及以上均为办公；云计算中心1、3层为体验中心，2层为云计算机房。
二、设计依据及规范1. 业主方提供的建筑图及结构图2、幕墙设计规范：✧《铝合金结构设计规范》 GB50429-2007✧《玻璃幕墙工程技术规范》 JGJ102-2003✧《点支式玻璃幕墙工程技术规程》 CECS127-2001 ✧《点支式玻璃幕墙支承装置》 JG138-2001✧《吊挂式玻璃幕墙支承装置》 JG139-2001✧《建筑玻璃应用技术规程》 JGJ113-2003✧《建筑瓷板装饰工程技术规范》 CECS101：98✧《建筑幕墙》 GB/T21086-2007✧《金属与石材幕墙工程技术规范》 JGJ133-2001✧《建筑门窗玻璃幕墙热工计算规程》 JGJ/T 151-20083、建筑设计规范：✧《采暖通风与空气调节设计规范》 GB50019-2003✧《地震震级的规定》 GB/T17740-1999✧《钢结构防火涂料》 GB14907-2002✧《钢结构设计规范》 GB50017-2003✧《高层民用建筑钢结构技术规范》 JGJ99-98✧《高层建筑混凝土结构技术规程》 JGJ3-2002✧《高层民用建筑设计防火规范》 GB50045-95(2005年版) ✧《高处作业吊蓝》 GB19155-2003✧《工程抗震术语标准》 JGJ/T97-95✧《工程网络计划技术规程》 JGJ/T121-99✧《公共建筑节能设计标准》 GB50189-2005✧《混凝土结构后锚固技术规程》 JGJ145-2004✧《混凝土结构设计规范》 GB50010-2002✧《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004✧《既有居住建筑节能改造技术规程》 JGJ129-2004✧《建筑表面用有机硅防水剂》 JC/T902-2002✧《建筑材料放射性核素限量》 GB6566-2001✧《建筑防火封堵应用技术规程》 CECS154：2003✧《建筑钢结构焊接技术规程》 JGJ81-2002✧《建筑隔声评价标准》 GB/T50121-2005✧《建筑工程抗震设防分类标准》 GB50223-2008✧《建筑工程预应力施工规程》 CECS180：2005✧《建筑结构荷载规范》 GB50009-2012✧《建筑结构可靠度设计统一标准》 GB50068-2001✧《建筑抗震设防分类标准》 GB50223-2008✧《建筑抗震设计规范》 GB50011-2001（2008修订版）✧《建筑设计防火规范》 GB50016-2006✧《建筑物防雷设计规范》 GB50057-94(2000年版)✧《冷弯薄壁型钢结构设计规范》 GB50018-2002✧《民用建筑隔声设计规范》 GBJ118-88✧《民用建筑热工设计规范》 GB50176-93✧《民用建筑设计通则》 GB50352-2005✧《膜结构技术规程》 CECS158：2004✧《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2001✧《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003✧《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2002✧《中国地震动参数区划图》 GB18306-20014、铝材规范：✧《变形铝及铝合金化学成份》 GB/T3190-1996✧《建筑用隔热铝合金型材-穿条式》 JG/T175-2005 ✧《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000✧《铝合金建筑型材第1部分基材》 GB5237.1-2004✧《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2004✧《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2004✧《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2004✧《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2004✧《铝合金建筑型材第6部分隔热型材》 GB5237.6-2004✧《铝及铝合金彩色涂层板、带材》 YS/T431-2000✧《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-2006 ✧《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2000✧《有色电泳涂漆铝合金建筑型材》 YS/T459-20035、金属板及石材规范：✧《干挂饰面石材及其金属挂件》 JC830.1、2-2005✧《建筑装饰用微晶玻璃》 JC/T872-2000✧《建筑幕墙用瓷板》 JG/T217-2007✧《铝幕墙板、板基》 YS/T429.1-2000✧《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2000✧《铝塑复合板》 GB/T17748-1999✧《铝塑复合板用铝带》 YS/T432-2000✧《天然板石》 GB/T18600-2001✧《天然大理石荒料》 JC/T202-2001✧《天然大理石建筑板材》 GB/T19766-2005✧《天然花岗石荒料》 JC/T204-2001✧《天然花岗石建筑板材》 GB/T18601-2001✧《天然石材统一编号》 GB/T17670-1999✧《天然饰面石材术语》 GB/T13890-926、玻璃规范：✧《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002 ✧《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002 ✧《防弹玻璃》 GB17840-1999✧《浮法玻璃》 GB11614-1999✧《夹层玻璃》 GB/T9962-1999✧《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005 ✧《建筑用安全玻璃防火玻璃》 GB15763.1-2001✧《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999✧《普通平板玻璃》 GB4871-1995✧《热弯玻璃》 JC/T915-2003✧《压花玻璃》 JC/T511-2002✧《中空玻璃》 GB/T11944-2002✧《着色玻璃》 GB/T18701-20027、钢材规范：✧《建筑结构用冷弯矩形钢管》 JG/T178-2005✧《不锈钢棒》 GB/T1220-2007✧《不锈钢和耐热钢冷轧钢带》 GB/T4239-1991✧《不锈钢冷加工钢棒》 GB/T4226-1984✧《不锈钢冷轧钢板及钢带》 GB/T3280-2007✧《不锈钢热轧钢板及钢带》 GB/T4237-2007✧《不锈钢丝》 GB/T4240-93 ✧《建筑用不锈钢绞线》 JG/T200-2007 ✧《不锈钢小直径无缝钢管》 GB/T3090-2000 ✧《擦窗机》 GB19154-2003 ✧《彩色涂层钢板和钢带》 GB/T12754-2006 ✧《低合金钢焊条》 GB/T5118-1995 ✧《低合金高强度结构钢》 GB/T1591-1994 ✧《建筑幕墙用钢索压管接头》 JG/T201-2007 ✧《高耐候结构钢》 GB/T4171-2000 ✧《高碳铬不锈钢丝》 YB/T096—1997 ✧《焊接结构用耐候钢》 GB/T4172-2000 ✧《合金结构钢》 GB/T3077-1999 ✧《结构用无缝钢管》 JBJ102✧《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002 ✧《冷拔异形钢管》 GB/T3094-2000 ✧《碳钢焊条》 GB/T5117-1999 ✧《碳素结构钢》 GB/T700-2006 ✧《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-1989 ✧《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007 ✧《优质碳素结构钢》 GB/T699-1999✧《预应力筋用锚具、夹具和连接器》 GB/T14370-20008、胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002 《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999《石材用建筑密封胶》 JC/T883-2001《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20039、门窗及五金件规范：《封闭型沉头抽芯铆钉》 GB/T12616-2004《封闭型平圆头抽芯铆钉》 GB/T12615-2004《紧固件螺栓和螺钉》 GB/T5277-1985《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002 《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000 《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004 《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000 《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000 《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2000 《紧固件机械性能自攻螺钉》 GB/T3098.5-2000 《紧固件术语盲铆钉》 GB/T3099-2004 《铝合金窗》 GB/T8479-2003 《铝合金门》 GB/T8478-2003 《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997 《十字槽盘头螺钉》 GB/T818-2000 《地弹簧》 QB/T3884-1999 《铝合金门插锁》 QB/T3885-1999 《平开铝合金窗把手》 QB/T3886-1999 《铝合金撑挡》 QB/T3887-1999 《铝合金窗不锈钢滑撑》 QB/T3888-1999 《铝合金门窗拉手》 QB/T3889-1999 《铝合金窗锁》 QB/T3900-1999 《铝合金门锁》 QB/T3901-1999 《推拉铝合金门用滑轮》 QB/T3902-1999 《闭合器》 QB/T3893-1999 《外装门锁》 QB/T2473-2000 《弹子插芯门锁》 GB/T2474-2000《叶片门锁》 QB/T2475-2000 《球型门锁》 QB/T2476-2000 《铜合金铸件》 GB/T13819-1992 《锌合压铸件》 GB/T13821-1992 《铝合金压铸件》 GB/T15114-1994 《铸件尺寸公差与机械加工余量》 QB/T6414-1999 《建筑门窗五金件插销》 JG214-2007 《建筑门窗五金件传动机构用执手》 JG124-2007 《建筑门窗五金件旋压执手》 JG213-2007 《建筑门窗五金件合页（铰链）》 JG125-2007《建筑门窗五金件传动锁闭器》 JG126-2007 《建筑门窗五金件滑撑》 JG127-2007 《建筑门窗五金件滑轮》 JG129-2007 《建筑门窗五金件多点锁闭器》 JG215-2007 《建筑门窗五金件撑挡》 JG128-2007 《建筑门窗五金件通用要求》 JG212-2007 《建筑门窗五金件单点锁闭器》 JG130-2007 《建筑门窗内平开下悬五金系统》 JG168-2004 《钢塑共挤门窗》 JG207-2007 《电动采光排烟窗》 JG189-2006 10、相关物理性能级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001 《玻璃幕墙光学性能》 GB/T18091-2000 《采暖居住建筑节能检验标准》 JGJ132-2001 《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑外窗保温性能分级及检测方法》 GB/T8484-2002《建筑外窗采光性能分级及检测方法》 GB/T11976-2002《建筑外窗抗风压性能分级及检测方法》 GB/T7106-2002《建筑外窗空气隔声性能分级及检测方法》 GB/T8485-2002《建筑外窗气密性能分级及检测方法》 GB/T7107-2002《建筑外窗水密性能分级及检测方法》 GB/T7108-2002《建筑装饰装修工程施工质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-200211、《建筑结构静力计算手册》(第二版)三、设计原则本工程的设计原则是：依据建筑图与外墙立面图所表达的建筑师的设计理念、建筑几何形状的外表、建筑功能划分，严格遵守现行的国家规范、规定和相关标准，结合幕墙材料的加工制造工艺，做到技术先进、经济合理、安全适用、确保质量。
铝板幕墙设计说明
铝板幕墙工程设计说明一、幕墙系统介绍本项目铝板幕墙采用系统成熟的定距压块安装构造体系，定距压块安装构造体系是通过间距不大于350mm的铝合金小压块压住预先安装在铝板上特制的铝合金角码，从而达到把铝板固定在幕墙龙骨上。
这套安装构造体系幕墙与普通的直接把铝板上的小角码钉在幕墙龙骨上的安装方式有根本上的区别，这套安装构造体系的铝板四周处于活动状态，而普通的安装方式的铝板四周处于固定状态。
本套体系主要有以下几个优点：1.因这套安装构造体系的铝板四周处于活动状态，所以能够消除铝板在热胀冷缩下所产生的应力。
2.因这套安装构造体系的铝板四周处于活动状态，所以当夏季高温铝板热膨胀时，不会像普通安装方式的铝板幕墙那样铝板大量鼓包，凹凸不平，从而破坏了立面形象。
3.出主钢梁以外，其他采用全螺栓连接钢骨架系统，防止在工地大面积烧焊破坏钢件防腐蚀面层和避免产生应力集中，同时，也提高了安装精度及安装速度。
4.可视部位采用退缝打胶，能有效的保证胶缝的工整（同一宽度和直线度），也就能有效的保证整体立面效果。
二、材料选用说明：1、铝单板：本项目用铝板采用3mm厚单层铝板,基材材质为3003-H14或5005-H14.单层铝板的化学成分符合GB/T3190.铝板可视表面氟碳喷涂，三涂处理，涂膜平均厚度≥40μm，氟碳涂漆材料为KYNAR500，其聚偏二氟乙烯含量≥70%(树脂重量比)。
异形面板：窗洞口四周选用弧形铝板，组角位置的双曲面铝板。
2、幕墙骨架：本项目幕墙竖龙骨选用100*50*4热镀锌钢管，横龙骨选用50*50*5等边角钢（热镀锌）,幕墙骨架按铝板分格布置，竖龙骨间距不大于1.2米，预埋件采用200*300*10钢板；钢材采用国产优质Q235B级钢。
钢材表面热浸镀锌层厚度要求：3硅酮密封胶使用优质结构胶和密封胶, 符合国标《建筑用硅酮结构密封胶》GB16776-97和《硅酮建筑密封胶》GB/T14683-2003性能标准.4、五金件及紧固件不锈钢螺栓采用奧氏体不锈钢A2-70.不锈钢材料采用奧氏体不锈钢0Cr17Ni10Mo2(304不锈钢)。
单元体幕墙工程设计说明
单元体幕墙工程设计说明问题：怎么才能每天收到这种文章呢？答案：只需要点击上方蓝字《门窗幕墙联盟吧》关注即可！内容只做为学习参考，其中有很多不足之处请谅解，内容也比较陈旧。
一、工程概况北京富凯大厦位于北京西二环内侧金融街B5地块，建筑标高７９．７米，建筑面积约１２万平方米，由中国建筑设计研究院（原建设部设计院）建筑大师崔凯主持设计。
该建筑外装修部分全部是玻璃幕墙和铝单板幕墙，面积约３．６万平方米。
幕墙主要由玻璃铝板组合单元体幕墙（单元体板块：宽４．５米×高３．６米）、隐框全玻璃单元体幕墙（单元体板块：宽１．８米×高３．６米）和铝板单元体幕墙（单元体板块：宽１．５米×高３．６米）组成。
其中玻璃铝板组合单元体幕墙，单元板块６８０个，约１１０００多平方米，单元体板块全部采用铝合金龙骨，面板为３ｍｍ铝单板和８＋１２Ａ＋８全钢化中空镀膜ｌｏｗ－ｅ玻璃，加工组装完成后，重量约为７００多公斤，是整个幕墙工程的重点和难点。
北京富凯大厦幕墙工程自２００２年３月开始进行幕墙设计，经过８个月的施工，现已竣工验收，成为北京金融街上最耀眼的标志性建筑之一。
二、设计荷载１、幕墙最大风荷载：１．３６ＫＮ／ｍ２（Ｃ类地区）组合单元体自重荷载：０．４５ＫＮ／ｍ２２、抗震设防烈度：８度３、年温度变化温差：８０℃幕墙设计时考虑幕墙自重、风荷载、地震作用和温度作用，取最不利荷载组合进行设计。
三、主要幕墙材料１、铝型材龙骨采用６０６３－Ｔ５和６０６３Ａ－Ｔ５铝合金型材，型材精度等级为高精级，型材表面氟碳喷涂处理，涂膜厚度不小于４５μｍ，主要受力型材受力部分的壁厚不小于３ｍｍ。
２、玻璃面板为中空玻璃：８ｍｍ钢化镀膜玻璃＋１２ｍｍ氩气层＋８ｍｍ钢化白玻璃。
３、铝板面板３ｍｍ厚铝单板，表面氟碳喷涂处理，涂膜厚度不小于４５μｍ。
为保证铝板强度和挠度，铝板后种植螺钉杆固定连接“Ｕ”型槽铝，做平行加强筋或十字加强筋。
４、密封胶条采用三元乙丙胶条。
幕墙设计总说明模版
2008年奥运会北京射击馆玻璃幕墙分包工程设计总说明目录目录 (1)一、工程概述 (3)二、设计依据及规范 (4)1、招标文件及答疑文件 (4)2、建筑设计类 (4)3、结构设计类 (4)4、幕墙设计类 (5)5、门窗设计类 (5)6、施工管理类 (5)7、检测验收类 (5)8、铝型材及铝板类 (6)9、玻璃类 (6)10、钢材类 (7)11、花岗岩类 (7)12、橡胶及塑料制品类 (8)13、建筑配件类 (8)14、防火保温材料类 (8)15、其它规范 (8)三、主要幕墙形式 (9)1、玻璃幕墙一（资格赛馆LMQ-1）: (9)2、玻璃幕墙二（资格赛馆LMQ2~LMQ7）: (9)3、玻璃幕墙三（资格赛馆LMQ-8）： (9)4、玻璃幕墙四（资格赛馆LMQ-8防火分区部位）： (9)5、玻璃幕墙五（资格赛馆LMQ-8卫生间部位）： (10)6、玻璃幕墙六（决赛馆GMQ-1）: (10)7、玻璃幕墙七（决赛馆LMQ-5）: (10)8、雨篷： (10)9、主入口地弹簧门： (10)四、构件式生态双层呼吸幕墙设计要点说明及工作原理说明 (10)1、设计要点说明: (10)2、工作原理说明 (11)五、构件式单层玻璃幕墙设计要点说明 (12)六、电动排烟窗的设计说明及工作原理 (13)七、单元式玻璃幕墙设计要点及说明 (13)八、铝板幕墙（雨篷铝板）设计要点说明 (16)九、铝合金断桥隔热窗（内开窗）设计要点说明 (17)十、铝合金隔热窗（外开窗）设计要点说明 (18)十一、铝合金断桥隔热门设计要点说明 (19)十二、石材幕墙设计要点说明 (21)十三、点支式玻璃幕墙设计要点说明 (22)十四、建筑幕墙及外窗的物理性能 (23)1、建筑幕墙的物理性能 (23)1.1风压变形性能 (23)1.2雨水渗漏性能 (23)1.3空气渗透性能 (23)1.4平面内变形性能 (24)1.5保温性能 (24)1.6幕墙的隔声性能 (24)1.7幕墙的耐撞击性能 (24)2、围护结构的传热系数和遮阳系数 (25)2.1 气候分区 (25)2.2 建筑的体形系数 (25)2.3 本工程单一朝向外窗的窗墙面积比 (25)2.4 严寒地区A区围护结构传热系数限值 (25)2.5 本工程的围护结构传热系数和遮阳系数（计算过程详见热工计算书） (26)3、建筑外窗的物理性能 (26)3.1抗风压性能 (26)3.2水密性能 (27)3.3气密性能 (27)3.4保温性能 (27)3.5隔声性能 (27)3.6采光性能 (27)十五、建筑设计 (28)1、人性化设计 (28)2、绿色环保、节能设计 (28)3、防雷设计 (28)4、抗震设计 (29)5、幕墙防火设计 (29)6、耐腐蚀设计 (29)7、玻璃防自爆设计 (29)十六、材料选用说明 (29)1、玻璃 (29)2、石材 (34)3、铝型材、铝合金百叶 (35)4、铝单板 (39)5、铝塑复合板 (41)6、钢材、五金件及紧固件 (42)7、硅酮密封胶 (43)8、密封胶条及胶垫 (44)9、防火保温材料 (44)十七、加工制作 (45)1、一般规定 (45)2、幕墙构件加工制作 (45)2.1铝型材 (45)2.2金属与石材幕墙的金属构件 (46)2.3钢构件 (46)2.4玻璃 (48)2.5石板的加工制作 (49)2.6金属板的加工制作 (50)2.7明框幕墙组件 (50)2.8隐框幕墙组件 (51)2.9单元式玻璃幕墙 (52)十八、安装施工 (53)1、图中尺寸标注的单位 (53)2、焊接焊缝的规定 (53)3、施工要求 (53)4、安装施工准备 (54)5、构件式玻璃幕墙 (54)6、单元式玻璃幕墙 (55)7、全玻幕墙 (55)8、点支承玻璃幕墙 (56)9、金属与石材幕墙 (56)一、工程概述01．工程名称：2008年奥运会北京射击馆02．工程地点：北京市石景山区八大处福田寺甲3号院03．建设单位（业主）：国家体育总局奥运会场馆和国家训练设施建设管理办公室04．建筑师：清华大学建筑设计研究院05．工程监理：北京中联环建设监理有限责任公司06．总承包商：中国建筑第二工程局07．工料测量师：北京伟历信行房地产顾问有限公司08．工程性质：奥运会场馆09．主体结构形式：钢筋混凝土框架结构10．建筑高度：21.539 M11．建筑层数：地上三层、地下一层（决赛馆）12．地面粗糙度类型：B类13．建筑物耐火等级：一级14．抗震设防烈度：八度15．主体结构设计使用年限：50年16．玻璃幕墙工程概述：本项目为2008年北京奥运会的射击比赛场馆，其独特的外立面效果蕴含着射击这样一项现代奥运会比赛项目的来历（丛林狩猎）。
幕墙工程-设计说明
3 工艺保证:所有钢件外表面均做防腐处理，钢件所需工艺孔等加工部位均在厂内加工好，然后再热浸镀锌处理，保证镀锌层满足国家标准要求.
11.幕墙防火设计
幕墙作为建筑物的外围护结构，是建筑的重要组成部分,其防火设计非常重要。要求每个层间内按建筑设计防火分区，水平方向以自然楼层作为防火分区进行防火处理。
10.幕墙防腐设计
在材料选择上,以使用耐腐蚀性材料为选材原则，对于采用的钢制零部件及现成焊接处理时，则作相宜的防护处理。
1 材料选用：玻璃幕墙龙骨采用铝合金型材，表面粉末喷涂。采用的钢制连接件也采取表面热浸镀锌防腐处理,附件为不锈钢件，所有的密封件为耐腐蚀的非金属材料。不同金属材料之间加设绝缘垫片，以防止电化腐蚀。
具体做法是：用1。5mm厚镀锌钢板将主体结构与幕墙框架之间的缝隙封修后,再在其上部铺满防火岩棉100mm厚。防火棉与钢板包装严密，钢板缝隙与型材及结构缝隙填防火胶。本工程层间防火系统的耐火极限不小于1。0小时。
开启扇是幕墙易渗水的部位，型材的合理设计是防水的重要措施之一,将型材设计引入压力平衡系统,该系统是依据雨幕原理,在幕墙型材上预设一个外部压力进入内部空腔，从而使内、外压力差调整平衡而达到外部水使去动力不易进入的目的。同时在型材的外缘及下部开有排水小孔，以排去进入内部的少量渗水或室内的结露水。以上的防水措施和排水措施共同组成一个干燥密封系统，一方面使水不易进入幕墙内部，另一方面即使有水渗入也自动很快排除.
5。幕墙节能设计·
材料选择上,玻璃幕墙采用钢化中空Low—E玻璃,节能效果明显。
同时，在幕墙结构中,采用了严格的密封措施.如：（1）使用了三元乙丙胶条作为密封材料,其把面材、扣板与主框隔离开来，能够有效地阻止室内外的热量传递,从而达到节能的效果。（2）使用了三道密封胶条，提高了水密、气密性能，减少了室内外的热量传递，亦能达到节能的效果。
幕墙设计说明
北京西单佳慧雅苑2#住宅楼和商业裙楼幕墙工程设计说明一、工程概况工程名称：北京西单佳慧雅苑2#住宅楼和商业裙楼建设单位：北京西单佳慧房地产开发有限公司设计单位：北京时空筑城建筑设计有限公司监理单位: 北京建扶工程建设监理公司施工总承包:北京城建三建设集团有限公司工程地点：北京市西城区使用性质：住宅，商业北京西单佳慧雅苑2#住宅楼和商业裙楼， 2#住宅楼为地上16层,地下4层的高层住宅，建筑结构形式为钢筋混凝土剪力墙结构。
裙楼为两层商业裙楼，建筑结构形式为钢筋混凝土框架结构。
二、设计依据1. 招标人发布的幕墙工程招标文件；2. 招标人提供的相关图纸；3. 招标人为本次招标所发的其他通知和文件（包括答疑资料等）三、遵循的规范和标准幕墙工程采用材料、加工制作、设计、安装施工及验收均应遵循下列国家规范、规程和标准：1.《建筑结构荷载规范》GB50009-20062.《钢结构设计规范》GB50017-20033.《玻璃幕墙工程技术规范》JGJ102-20034.《建筑幕墙》GB/T21086-20075.《建筑抗震设计规范》GB50011-20016.《民用建筑热工设计规范》GB50176-937.《民用建筑隔声设计规范》GBJ118-888.《建筑物防雷设计规范》GB50057-949.《建筑结构静力计算手册》（第二版）10.《混凝土结构设计规范》GB50010-200211.《钢筋砼高层建筑结构设计与施工规程》JGJ3-9112.《建筑幕墙物理性能分级》GB/T15225-9413.《铝及铝合金阳极氧化、阳极氧化膜的总规范》 GB801314.《铝及铝合金加工产品的化学成分》GB/T319015.《碳素结构钢》GB700-200616.《硅酮建筑密封胶》GB/T14683-9317.《建筑设计防火规范》 GB50016-200618.《高层民用建筑设计防火规范》GB5004519.《铝合金建筑型材》GB/T5237-200020.《建筑玻璃应用技术规程》JGJ113-9721.《浮法玻璃》GB11614-9922.《钢化玻璃》GB9963-9823.《幕墙用钢化玻璃与半钢化玻璃》GB17841-199924.《普通平板玻璃》GB4871-8525.《中空玻璃》GB11944-8926.《聚硫建筑密封胶》JC483-9227.《中空玻璃用弹性密封剂》JC486-9228.《不锈钢热轧钢棒》GB4237-9229.《金属、石材幕墙工程技术规范》(JGJ133-2001)30.《关于发布北京市建筑工程安全玻璃使用规定的通知》京建法[2001]2号文件31.《天然石材装饰工程技术规范》JCG/T60001-200732.《建筑装饰工程石材应用技术规程》DB11/T 512-200733.《建筑结构制图标准》GB/T50105-200134.《建筑结构可靠度设计统一标准》GB50068-200135.《温室结构设计荷载》GB/T18622-200236.《型钢混凝土组合结构设计规程》JGJ138-200137.《冷弯薄壁型钢结构设计规范GB50018-2002》38.《工程抗震术语标准》JGJ/T97-199539.《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-199140.《中国地震烈度表》GB/T17742-199941.《地震震级的规定》GB/T17742-199942.《中国地震参数区划图》GB18306-200043.《建筑抗震设计分类标准》GB50223-1995 44.《建筑抗震设计规范》GB50011-200145.《混凝土结构设计规范》GB50010-200246.《高层建筑混凝土结构技术规程》JGJ99-199847.《高层民用钢结构技术规程》JGJ99-199848.《网壳结构技术规程》JGJ61-200349.《点支式幕墙工程技术规程》CECS127-200150.《全玻璃幕墙工程技术规程》DBJ/CT014-200151.《建筑幕墙工程技术规程》（玻璃幕墙分册）DBJ08-56-199652.《建筑瓷板装饰工程技术规程CECS101-1998》53.《北京市建筑工程技术规程》京建法（2001）2号54.《铝合金门》GB/T8478-200355.《铝合金窗》GB/T8479-200356.《钢质防火窗》GB16809-199757.《铝合金门窗工程设计、施工及验收规范》GBJ15-30-200258.《建筑工程项目管理规范》GB/T50326-200159.《建筑工程施工质量验收统一标准》60.《建筑工程施工现场供用电安全规范》61.《焊接技术规范》62.《建筑工程冬季施工规程》JGJ104-199763.《钢结构施工及亚首规程》CECD80-199664.《建筑工程施工质量验收统一标准》GB50300-200165.《建筑防腐工程施工及验收规范》 GB50212-200266.《玻璃幕墙工程质量验收标准》 JGJ/T139-200167.《建筑装饰工程质量验收规范》 GB50210-200168.《钢结构工程施工质量验收规范》 GB50205-200169.《钢材力学及工艺性能试验取样规定》 GB2975-199870.《塑料门窗安装及验收规程》JGJ103-199671.《建筑防腐蚀工程施工及验收规范》 GB50212-200272.《建筑幕墙抗震性能振动台试验方法》 GB/T18575-200173.《建筑幕墙平面内变形性能检测方法》 GB/T18250-200074.《建筑外门窗保温性能分级及检测方法》 GB/T8484-200875.《屋面工程质量验收规范》GB50207-200276.《金属材料线材反复弯曲试验方法》 GB/T238-200277.《建筑外窗空气声隔声性能分级及检测方法》GB/T8485-200878.《建筑外门窗气密、水密、抗风压性能分级及检测方法》 GB/T7106-200879.《建筑外门窗保温性能分级及检测方法》 GB/T8484-200880.《硫化热塑性相交撕裂强度的规定》 GB/T529-199981.《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-199982.《金属材料室温拉伸试验方法》GB/T228-200283.《建筑密封材料试验方法》GB/T13477-200284.《天然饰面板材料试验方法》GB/T9966-200185.《铝合金建筑型材》GB/T5237.1∽5237.5-2000 86.《铝及铝合金轧制板材》GB3380-199787.《铝及铝合金彩色涂板层、带材》YS/T431-200088.《铝塑复合板用带板》YS/T432-200089.《铝及铝合金热挤压管第一部分：无缝圆管》GB/T4437.1-200090.《铝幕墙板板基》YS/T429.1-200091.《铝塑复合板》GB/T17748-199992.《铝幕墙板氟碳喷涂铝单板》YS/T429.2-200093.《夹层玻璃》GB9962-199994.《夹丝玻璃》JC/T433-199195.《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T8915.1-200296.《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T8915.2-200297.《着色玻璃》GB/T18701-200298.《建筑装饰用微晶玻璃》JC/T872-200099.《压花玻璃》JC/T511-2002100.《不锈钢棒》GB/T1220-1992101.《不锈钢冷加工钢棒》GB/T4226-1984102.《不锈钢冷轧钢板》GB/T3280-1992103.《不锈钢热轧钢板》GB/T4237-1992104.《低合金高强度结构钢》GB/T1591-1994105.《高耐候性结构钢》GB4171-2000106.《焊接结构用耐候钢》GB4172-2000107.《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》GB/T6728-2002 108.《结构用无缝钢管》GB/T8162-1999109.《高层建筑结构用钢板》YB4104-2002110.《预应力混凝土用钢绞线》GB/T5224-2003111.《热轧扁钢尺寸、外形、重量及允许偏差》GB/T04-1998112.《热轧不等边角钢尺寸、外形、重量及允许偏差GB/T9788-1988》113.《热轧槽钢尺寸、外形、重量及允许偏差》GB/T707-1988114.《热轧等边角钢尺寸、外形、重量及允许偏差GB/T9787-1988》115.《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB/T709-1988 116.《热轧工字钢尺寸、外形、重量及允许偏差》GB/T706-1988117.《热轧圆钢和方钢尺寸、外形、重量及允许偏差》GB/T702-1986118.《不锈钢丝绳》GB/T9944-2002119.《建筑用轻钢龙骨》GB/T11981-2001120.《结构用不锈钢无缝钢管》GB/T11981-2001121.《结构用高频焊接薄壁H型钢》JG/T137-2001122.《冷弯型钢》GB/T6725-2002123.《天然板石》GB/T18600-2001124.《天然花岗石建筑板材》GB/T18601-2001125.《天然花岗石荒料》JC/T204-2001126.《天然石材产品房舍防护分类控制标准》JC518-1993127.《干挂天然花岗岩饰面建筑板材及其不锈钢配件》JC830.1～830.2-1998 128.《异性装饰石材》JC/T847-1999129.《干挂天然花岗岩》JC830-1998130.《天然石材统一编号》GB/T17670-1999131.《建筑表面有机硅防水剂》JC/T902-2002132.《干挂石材幕墙用环氧胶粘剂》JC887-2001133.《幕墙玻璃接缝用密封胶》JC/T882-2001134.《石材用建筑密封胶》JC/T882-2001135.《彩色涂层钢板用建筑密封胶》JC/T884-2001136.《建筑用防霉密封胶》JC/T885-2001137.《螺纹紧固件应力截面积和承载面积》GB/T6823.1-1997138.《建筑幕墙气密、水密、抗风压性能检测方法》GB/T 15227-2007 139. 《建筑幕墙》GB/T21086-2007140. 《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T211-2007 141.《建筑节能工程施工质量验收规范》GB50411-2007四．设计原则针对本工程中的幕墙工程的具体特点，我司在整个设计的过程中均遵循着如下设计原则：1．安全可靠原则由于建筑在国民经济和人民生活中的重要性，安全是要首先必需重点考虑的因素。
幕墙设计说明
***幕墙工程设计说明一、工程概况1、工程名称:***幕墙工程2、工程地点:3、建设单位：4、建筑设计单位：**设计公司5、结构形式:支撑框架结构.6、建筑规模:建筑高度南翼61.5米；北翼19.473米。
7、建筑设计使用年限: 50年8、幕墙设计内容及架构形式：A.竖明横隐玻璃幕墙；B.铝单板幕墙幕墙；C.中庭采光顶屋面；D.南翼铝镁锰+铝单板屋面；E.北翼采光顶；二、设计依据1．幕墙设计的原则和依据全部幕墙工程严格遵照中华人民共和国行业标准《玻璃幕墙工程技术规范》（JGJ102-2003）《金属、石材幕墙工程技术规范》（JGJ133-2001）执行，幕墙工程的材料选用、幕墙设计加工制作安装施工及验收及维修均达到并符合中国行业标准规定的优良要求。
风压变形性能、雨水渗透性能、空气渗透性能、平面内变形性能、保温性能、隔声性能、耐撞击性能应符合国家现行产品标准的规定。
铝板及石材幕墙在风荷载标准值作用下，其型钢立柱和横梁的相对挠度不应大于L/300（L为立柱和横梁两支点的跨度）。
绝对挠度不应大于15㎜；铝合金型材的相对挠度不应大于L/180，绝对挠度不应大于20㎜。
幕墙及其边接件应具有足够的承载力、刚度和相对于主体结构的位移能力。
➢设计地区：➢基本风压值：W0=0.40KN/m2。
（50年一遇）➢基本雪压值：S0=0.30KN/m2。
（50年一遇）➢地震设防：6度。
➢地区粗糙度：A类。
➢设计年温差：80度➢幕墙设计耐火等级：二级，幕墙的防火设计应符合现行国家标准《建筑设计防火规范》GBJ50016-2014的有关规定。
防火材料应采用难燃或不燃材料。
➢幕墙设计防雷等级：二级，幕墙的防雷设计应符合现行国家标准《建筑物防雷设计规范》GBT50057-2010(2010年版)的规定。
➢幕墙保温设计：➢幕墙耐久年限：幕墙整体设计使用年限25年以上，幕墙结构设计使用年限50年。
2．幕墙设计采用的主要规范幕墙、门窗设计规范：《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-2001《铝合金门窗工程技术规范》JGJ214-2010建筑设计规范：《公共建筑节能设计标准》 GB50189-2015《高层建筑混凝土结构技术规程》 JGJ3-2010《混凝土结构后锚固技术规程》 JGJ145-2013《混凝土结构加固设计规范》 GB50367-2013《混凝土结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑材料放射性核素限量》 GB6566-2010《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2011《建筑工程抗震设防分类标准》 GB50223-2008《建筑结构荷载规范》 GB50009-2012《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2010《建筑设计防火规范》 GB50016-2014《建筑物防雷设计规范》 GB50057-2010《建筑物电子信息系统防雷技术规范》 GB50034-2010《防雷装置设计技术评价规范》 QX/T106-2009《冷弯薄壁型钢结构技术规范》 GB50018-2002《民用建筑设计通则》 GB50352-2005《钢结构焊接规范》 GB50661-2011《钢结构工程施工规范》 GB50755-2012《钢结构工程施工质量验收规范》 GB50205-2001铝材规范：《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材》 JG175-2011《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝合金建筑型材第1部分基材》 GB5237.1-2008 《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008 《铝及铝合金彩色涂层板、带材》 YS/T431-2009《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-2006 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009《变形铝和铝合金牌号表示方法》 GB/T16474-2011金属板及石材规范：《干挂饰面石材及其金属挂件》 JC830.1、2-2005 《建筑装饰用搪瓷钢板》 JG/T234-2008《超薄天然石材复合板》 JC/T1049-2007《铝幕墙板、板基》 YS/T429.1-2000 《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2012 《建筑幕墙用氟碳铝单板制品》 JG331-2011《外墙保温用锚栓》 JG/T366-2012《铝塑复合板用铝带》 YS/T432-2000《天然板石》 GB/T18600-2009《天然大理石荒料》 JC/T202-2011《天然大理石建筑板材》 GB/T19766-2005《天然花岗石荒料》 JC/T204-2011《天然花岗石建筑板材》 GB/T18601-2009《天然石材统一编号》 GB/T17670-2008《天然饰面石材术语》 GB/T13890-2008玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002 《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002 《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005《建筑用安全玻璃防火玻璃》 GB15763.1-2009《中空玻璃》 GB/T11944-2002钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《低合金钢焊条》 GB/T5118-1995《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《碳钢焊条》 GB/T5117-2012《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999胶类及密封材料规范：《幕墙玻璃接缝用密封胶》 JC/T882-2001《干挂石材幕墙用环氧胶粘剂》 JC887-2001《建筑密封材料试验方法》 GB/T13477.1～20-2002 《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-2008《石材用建筑密封胶》 JC/T883-2001《中空玻璃用丁基热熔密封胶》 JC/T914-2003五金件规范：《紧固件螺栓和螺钉通孔》 GB/T5277-1985《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2010《紧固件机械性能自攻螺钉》 GB/T3098.5-2000《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997《十字槽盘头螺钉》 GB/T818-2000相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程质量验收规范》GB50210-20013．设计及施工中应遵循的强制性条款：(1)、幕墙胶A.隐框和半隐框玻璃幕墙，其玻璃与铝型材的粘接必须采用中性硅酮结构密封胶；全玻幕墙和点支承幕墙采用镀膜玻璃时，不应采用酸性硅酮结构密封胶粘结。
全隐框玻璃幕墙设计说明
全隐框玻璃幕墙设计说明一、引言二、设计原理三、优势1.全透明效果：全隐框玻璃幕墙的最大优势是其全透明的外观效果，使建筑外观更加美观大方。
玻璃也可以选择不同颜色和质地，使外观更加多样化。
2.良好的隔音和隔热效果：全隐框玻璃幕墙采用了高密封性的设计，能够有效隔音和隔热，提升建筑的舒适性。
3.高强度和耐候性：全隐框玻璃幕墙采用高强度的玻璃材料和耐候性较强的密封系统，能够抵御风雨和其他外力的冲击。
4.节能环保：全隐框玻璃幕墙的设计全程考虑节能环保，能够有效降低建筑能耗和环境污染。
四、注意事项1.设计合理的结构系统：全隐框玻璃幕墙的结构系统需要合理设计，能够承受玻璃自重和外力的作用，确保幕墙的稳定性和安全性。
2.安全防护措施：全隐框玻璃幕墙的施工过程中需要采取安全防护措施，确保施工人员和周围环境的安全。
3.施工流程管理：全隐框玻璃幕墙的施工过程需要严格管理，确保施工质量和进度。
五、施工流程1.现场准备工作：包括施工场地的准备、材料和设备的进场、现场布置等。
2.现场测量：根据设计图纸，在施工现场对外墙进行测量，得到准确的尺寸数据。
3.结构系统安装：根据设计要求，安装幕墙的结构系统，包括固定框架和支撑系统。
4.玻璃安装：采用专业设备和人工，将无框玻璃安装在幕墙的结构系统上。
安装过程中需要注意保护玻璃的表面，防止划伤和龟裂。
5.密封系统安装：根据设计要求，安装幕墙的密封系统，确保玻璃与建筑外墙之间的密封性。
6.配件安装：安装其他与全隐框玻璃幕墙相关的配件，如门窗、防护设施等。
7.质量验收：对施工后的全隐框玻璃幕墙进行质量验收，确保施工质量符合设计要求。
六、结论全隐框玻璃幕墙是一种新型的玻璃幕墙设计，具有全透明、隔音隔热、高强度和节能环保的优势。
在设计和施工过程中需要注意结构系统的合理设计、安全防护措施的采取和施工流程的管理。
通过以上的设计说明，相信可以为全隐框玻璃幕墙的设计和施工提供一定的参考和指导。
某幕墙工程设计说明
无锡职业技术学院新校区图书馆与信息中心幕墙工程设计总一、概述1.工程名称：无锡职业技术学院新校区图书馆与信息中心2.建筑设计单位：浙江大学建筑设计研究院3.工程概述：概况：本工程根据无锡职业技术学院新校区规划方案、单体初步设计及相应批文建造。
分A区图书馆和B∖C区信息中心组成,外立面由多种现代化幕墙种类和材料组合的装饰工程。
（1）本工程A区主体五层，B∖C区主体六层，总建筑面积31160平方米。
A区主体建筑高度为23. 60米，局部高度32. 60米。
B∖C区主体建筑高度为23. 94米，局部高度29. 10 米。
（2）无锡地区建筑抗震设防烈度：6度。
（3）设计刚度为幕墙1/180, 50年一遇，设计强度满足50年一遇的结构寿命。
（4）无锡地区粗糙度类B类。
（5）本建筑幕墙工程由以下几部分组成：本工程的图书馆（A区）的南立面采用横明竖隐幕墙和层间带形百页装饰线条，全隐框玻璃幕墙，铝板幕墙，石材幕墙；入口采用地弹簧明框门，局部采用明框窗；北立面采用大面积石材幕墙，横明竖隐幕墙窗；顶部为弧形全隐框玻璃幕墙。
B∖C区南北立面采用横明竖隐幕墙和层间带形百页装饰线条，其余采用外墙涂料。
以下从幕墙的设计依据及所遵守的规范、幕墙分格及节点构造、幕墙性能指标和幕墙材料的选用等四个方面加以o二、设计依据1图纸：浙江大学建筑设计研究院设计的建筑图2建筑设计规范《建筑结构荷载规范》GB50009-2001《钢结构设计规范》GB50017-2003《建筑设计防火规范》GBJ50016《高层民用建筑设计防火规范》GB50045-95 （2001版）《民用建筑热工设计规范》GB50176-93《采暖通风与空气调节设计规范》GBJ19-87《民用建筑隔声设计规范》GBJl 18-88《建筑抗震设计规范》GB50011-2001《建筑物防雷设计规范》GB50057-94《混凝土结构设计规范》GB50010-2002《钢筋碎高层建筑结构设计与施工规程》JGJ3-91《高层民用建筑钢结构技术规程》JGJ99-983幕墙设计规范《建筑幕墙》JG3035-96《玻璃幕墙工程技术规范》JGJlo2-96《金属、石材幕墙工程技术规范》(JGJI33-2001)《建筑幕墙工程技术规程》玻璃幕墙分册DBJ08-56-96 《玻璃幕墙工程质量检验标准》JGJ/T139-2001《建筑装饰装修工程质量验收规范》GB50210-2001《建筑幕墙物理性能分级》GB/T15225-94《建筑幕墙风压变形性能测试方法》GB/T15227-94《建筑幕墙雨水渗透性能测试方法》GB/T15228-94《建筑幕墙空气渗透性能测试方法》GB/T15226-94《钢结构施工及验收规范》GB50205-2001《建筑工程质量验收统一标准》GB50300-20015铝型材规范《铝合金建筑型材》GB/T5237-2000《铝及铝合金阳极氧化、阳极氧化膜的总规范》GB8013-87 《铝及铝合金加工产品的化学成分》GB/T3190《铝及铝合金轧制板材》GB3380-1997《铝板幕墙、氟碳喷涂铝单板》YS/T429. 2-20006玻璃规范《建筑玻璃应用技术规程》JGJlI3-97《浮法玻璃》GBl 1614-1999 《钢化玻璃》GB9963-1998《幕墙用钢化玻璃与半钢化玻璃》GB17841-1999《普通平板玻璃》GB4871-857.石材规范《天然花岗石荒料》JC/T204-2001《天然花岗石建筑板材》GB/T18601-2001《干挂天然花岗石饰面建筑板材及其不锈钢配件》JC830. 2-1998《天然饰面石材试验方法》GB/T9966-2001《天然饰面石材实验方法、弯曲强度实验方法、体积、密度、真密度、真气空率、吸水率的实验方法》GB9966. 38.钢材规范《碳素结构钢》GB700-88《低合金高强度结构钢》GB1597《优质碳素结构钢技术条件》GB699-88《不锈钢棒》GB/T1220《不锈钢冷加工钢棒》GB/T4226《不锈钢冷扎钢板》GB/T3280-92《不锈钢扎钢板》GB/T4237-92《连续热镀锌薄板和钢带》GB2518-889.胶等密封制品规范《硅酮建筑密封膏》GB/T14683-93《建筑用硅酮结构密封胶》GB16776-97《建筑幕墙窗用用弹性密封剂》JC485-92《聚硫建筑密封胶》JC483-92《中空玻璃用弹性密封剂》JC486-9210其它《铝合金平开门》GB8478-87《铝合金平开窗》GB8479-87《推拉窗标准》GB8480-87《地弹簧门标准》GB8482-87《建筑门窗扇开关方向及开关标准》GB5825-86《绝热用岩棉矿棉及其制品》GB/T11835-98《建筑施工高处作业安全技术规范》JGJ80-91《施工现场临时用电安全技术规范》JGJ46-88三、幕墙的分格及节点构造设计1.幕墙的分格立面分格上保留原设计风格，仅对原分格局部进行了调整，调整时主要考虑以下因素：满足建筑设计效果要求；各个立面横竖向接缝对齐；合理采光；满足结构强度和刚度要求；满足相邻两层间的封修；满足层间防火封修构造要求；考虑各种不同材料交界、组合的处理方式；考虑面材的利用率及加工工艺要求2幕墙构造设计2.1横明竖隐框架幕墙本工程玻璃幕墙有横明竖隐幕墙、隐框幕墙，线条丰富，分格整齐。
《幕墙设计说明》word文档
卫生防疫大厦节能改造幕墙工程设计说明1.工程概况1.1工程名称:卫生防疫大厦节能改造幕墙工程1.2设计单位：秦皇岛市建筑设计院，中信集团渤海铝幕墙装饰工程有限公司1.3工程简介：本工程建筑高度：50.7m，地上13层，地下1层。
标准层层高3.6m。
本工程平面呈长方形。
地下1层，南区地上13层，檐高 50.7米，为一类高层；2.设计构思与方案说明：本工程主要为：隐框玻璃幕墙、铝板封边。
在充分理解设计师原建筑设计意图并严格忠实于建筑设计的基础上，充分的考虑到本工程的整体功能要求、装饰视觉效果以及内部结构的合理配合，综合考虑建筑防火、节能的要求以及经济性，进行本工程幕墙方案的方案设计。
2.1隐框玻璃幕墙本工程隐框玻璃幕墙采用高精级铝合金隔热幕墙型材，标准层采用简支梁结构。
立柱采用吊挂式结构，跨层幕墙每层设置膨胀缝。
南立面条形幕墙靠结构墙边立柱采用边立柱。
幕墙玻璃采用6+12A+6钢化中空玻璃。
中空层为12mm，具有优异的保温隔热性能。
3. 设计参数：3.1结构形式：框架剪力墙结构。
3.2使用年限：建筑合理使用年限50年3.3建筑等级：一类高层建筑3.4耐火等级：一级3.5抗震烈度：八度3.6基本风压：50年一遇的基本风压0.450KN/m2。
3.7基本雪压：50年一遇最大积雪自重0.400KN/m2。
4.幕墙采用的主要材料说明4.1玻璃幕墙玻璃采用 6 +12A+6钢化中空玻璃；玻璃质量均符合国家标准《浮法玻璃》GB11614-1999要求。
玻璃经深加工后的玻璃成品均符合国家标准《钢化玻璃》GB9963-99，《夹层钢化玻璃》GB9962-99；《中空玻璃》GB11944-2002；《建筑用安全防火玻璃》GB15763.1-2001的要求和规定，并由玻璃深加工企业提供品质保证。
玻璃成品的外观质量和尺寸偏差满足下表要求4.2铝型材本工程玻璃幕墙型材采用高精级幕墙型材。
主受力龙骨采用铝合金牌号均为6063A-T5。
石材铝板幕墙设计说明
xxxxxxx项目外装修工程设计说明一、工程概况工程名称：xxxxxxx石材幕墙工程工程地点：xxxxxxxxx建设单位:xxxxxx有限公司。
建筑高度层数：地上22层，高度为88.6米.建筑分类和耐火等级：高层厂房（车间生产加工产品为电子产品,属于可燃固体,火灾危险性分类为丙类）;耐火等级为一级.建筑结构形式为框筒结构建筑设计使用年限:50年抗震设计烈度：7度基本风压：W=0.55kN/m2基本雪压:S=0.50kN/m2地区粗糙度:C类年温度变化60℃二、设计内容1、外墙裙房石材幕墙及铝单板；三、设计依据1、设计院提供的电子版建施图、结构图。
2、按设计院立面效果所定方案。
3、国家现行的技术规范《金属与石材幕墙工程技术规范》JGJ133—2001.4、其它相关规定及法律法规。
四、材料选用说明1、石材幕墙：1。
1石材框架截面规格经计算选用：钢材材质采用Q235B，型材表面为热浸镀锌处理，立柱为8#槽钢,横框截面尺寸为50＊50＊4角钢。
1。
2石材:25mm厚花岗岩.2、铝单板:1。
1选用国产优质铝单板，表面氟碳喷涂处理,颜色由甲方指定。
铝单板选用2。
5mm厚，双面氟碳喷涂处理。
1。
2龙骨主要采用钢龙骨，钢材材质采用Q235B，型材表面为热浸镀锌处理，立柱为8#槽钢,横框截面尺寸为20＊50＊3方管五、设计方案简述1、本施工图遵照安全可靠、造形美观、结构轻巧而稳定、节能环保、经济性好的设计原则，采用了最优的设计方案，最大限度的体现了设计师的建筑风格。
2、强度设计：充分考虑了风荷载、地震作用、自重、温度等对幕墙的影响，设计安全系数完全满足工程的要求。
对面材、龙骨及连接系统均做了仔细计算，完全满足强度要求。
3、结构设计:a.石材幕墙结构，是采用整体挂接到幕墙龙骨上，简化现场安装工艺，大大提高安装速度，保证外立面平整，同时挂件系统与龙骨之间可实现三维调整,保证安装精度,施工工艺合理，同时龙骨体系之间的连接均焊接的方式,最大限度减少现场工作量，提高安装速度同时更加经济合理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州北软电子商务快递物流园电子商务3#、8#楼幕墙工程设计总说明1 幕墙工程系统概述工程名称: 郑州北软电子商务快递物流园电子商务-3#、8#楼幕墙工程工程地点: 郑州国际物流园区喜达路以北、寿达路以南、凤凰大道以东建设单位(发包方):郑州北软电子商务产业园开发有限公司设计单位: 河南省城乡建筑设计院有限公司工程性质: 民用建筑主体结构形式:框架结构建筑高度（裙楼）: 20.3 m建筑耐火等级: 二级建筑防雷分类: 二类工程范围包括：玻璃幕墙、铝合金百叶幕墙、玻璃地弹门、铝合金格栅等。
2 幕墙工程设计取值分析2.1设计基本资料工程所在地区：河南省郑州市基本风压：0.45 kN/m2 (50年一遇)气候分区：夏热冬冷地区地面粗糙度类别：B 类建筑场地类别：Ⅲ类当地抗震设防烈度：7度设计基本地震加速度：0.15g设计地震分组：第一组本工程抗震设防标准抗震设防类别：重点设防类按8度采取抗震措施外围护结构设计使用年限：25年建筑物的耐火等级：二级建筑物防雷分类：二类2.2设计参照标准、规范及资料设计参照标准、规范及资料见本设计说明“附录A、附录B”。
3 幕墙系统的材料选用3.1 一般规定建筑幕墙选用的材料应符合国家现行标准的有关规定及设计要求，并应有出厂合格证。
玻璃幕墙应选用耐气候性的材料。
金属材料和金属零配件除不锈钢及耐候钢外，钢材应进行表面镀锌处理、无机富锌涂料处理或采取其他有效的防腐措施，铝合金材料应进行表面阳极氧化、粉末喷涂或氟碳漆喷涂处理。
3.2 铝合金材料本工程采用高精级铝型材，符合《玻璃幕墙工程技术规范》（JGJ 102-2003）和《铝合金建筑型材》（GB/T 5237-2008）的相关规定。
铝型材材质牌号状态为6063-T5、6063-T6，所有铝型材壁厚依据计算和构造要求确定，并满足现行国家标准的相关要求。
室内外铝型材外装饰面采用氟碳喷涂处理，膜厚应不小于40μm，表面喷涂颜色以建筑师最终确定的样品为准。
所有不可见铝型材采用银白色阳极氧化处理，阳极氧化膜厚为AA15级。
3.3 铝板铝板选用国内生产的优质铝板，单层铝板基材为3003－H14，室外所有铝板外表面均采用氟碳喷涂处理，厚度不小于40 微米，室内所有铝板外表面均采用粉末喷涂处理，厚度不小于40 微米，颜色具体见业主封样。
室外铝板：采用2.5mm单层铝板（外装饰面氟碳喷涂）背板：采用2mm单层铝板（外装饰面粉末喷涂）3.4 钢材幕墙结构用钢材采用Q235B钢，不可见所有钢制件表面采用热浸镀锌处理，锌层厚度应满足《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T 13912-2002中要求。
大跨度钢立柱、横梁、雨篷钢龙骨，外表面做氟碳喷涂处理。
在加工厂内，钢件需先表面抛丸除锈，等级为Sa2.5，不得手工除锈，喷两道水性无机富锌底漆，厚度不小于80μm，到工地安装完后，喷环氧云铁富锌中间漆，厚度不小于80μm，再喷氟碳面漆，厚度不小于80μm。
钢件焊接部位，打磨除渣，在喷氟碳面漆前，需补喷两道水性无机富锌底漆，厚度不小于80μm。
3.5 玻璃本工程的玻璃（各幕墙系统所选用的玻璃类型详见各幕墙立面图）厚度按设计计算确定，玻璃类型如下：玻璃幕墙部位：8+12A+6中空钢化LOW-E玻璃地弹门：12mm厚钢化透明玻璃3.6密封材料本工程密封胶选用中性硅酮结构胶密封及中性硅酮建筑密封胶，建筑密封胶与结构密封胶应选用同一品牌，并应符合现行国家标准《建筑用硅酮结构密封胶》 GB16776的规定。
所有橡胶条/干式耐候胶，除与硅酮密封胶接触之外，都应为热塑性三元乙丙。
海绵橡胶条/耐候胶/垫块应为挤压成型黑色三元乙丙或硅酮橡胶，硬度值为邵氏A级硬度45±5。
3.7防火保温防火隔离材料采用厚度为100mm，容重为80kg/m3，耐火极限1小时的不燃性岩棉，表面带锡箔纸，并由1.5mm镀锌钢板承托。
镀锌钢板与结构衔接部位采用防火胶进行密封。
保温棉采用厚度为50mm，容重为60kg/m3，耐火极限为A级的岩棉，表面带锡箔纸。
3.8其它材料所有与铝型材直接接触的五金配件均采用不锈钢或铝合金，五金件的材质如为碳钢，碳钢表面需镀锌处理。
不锈钢螺栓采用奥氏体不锈钢A2-70。
本工程采用预埋件和后置埋件，表面热浸镀锌处理，化学螺栓应满足《混凝土结构后锚固技术规程》JGJ 145-2013中规定要求，本工程M12化学螺栓拉力设计值为8.0kN，按16kN 做拉拔试验。
4 幕墙系统物理性能以及保证性能的措施4.1节能设计根据《公共建筑节能设计标准》全国各城市建筑气候分区表，珠海市属于夏热冬冷地区。
透明幕墙部位采用8+12A+6中空钢化LOW-E玻璃。
4.2抗震设计根据国家标准《建筑抗震设计规范》，本工程抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组第一组。
依据《建筑工程抗震设防分类标准》（GB 50223—2008）本工程可划分为重点设防类，按8度采取抗震措施。
4.3防火设计本工程外围护结构耐火等级一级。
在玻璃幕墙与结构洞口间隙填充密实厚度不小于100mm、密度不小于80kg/m3、耐火极限不小于1小时的防火岩棉，表面带锡箔纸，并由1.5mm 镀锌钢板承托。
镀锌钢板与结构衔接部位采用防火胶进行密封。
以确保达到规范耐火极限要求。
4.4防雷设计本工程按照《建筑物防雷设计规范》（GB50057-2010年版）中防雷分类等级的二类防雷标准进行防雷设计。
二类防雷建筑需要考虑防直击雷和防雷电波侵人，对于高度不超过45m的建筑则可不考虑侧击雷的影响。
建筑高度20.3m，在压顶部位应设置防直击雷系统。
4.5设计性能指标本工程玻璃幕墙系统物理性能的分级按照国家标准《建筑幕墙》GB/T 21086-2007的相关规定进行划分。
1抗风压性能幕墙的抗风压性能指标应根据幕墙所受的风荷载标准值Wk确定，其指标值不应低于Wk，且不应小于1.0kPa。
在抗风压性能指标值作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不应大于下表的要求。
表4.5.1幕墙的支承结构、板面的相对挠度和绝对挠度要求表4.5.2 建筑幕墙抗风压性能分级通过计算，所有构件和连接均满足规范要求。
2水密性能幕墙水密性能指标应按如下方法确定：GB 50178图2.1.2中的ⅢA和ⅣA地区，即热带风暴和台风多发地区按下式计算，且固定部分不宜小于1000Pa，可开启部分与固定部分同级。
P=1000μZμCW0式中： P——水密性能指标；μZ——风压高度变化系数；μC——风力系数，可取1.2；W——基本风压（kN/m2）。
其它地区可按上述公式计算值的75%进行设计，且固定部分取值不宜低于700Pa，可开启部分与固定部分同级。
表4.5.3 建筑幕墙水密性能分级表3气密性能气密性能分级指标是指10Pa压差下的幕墙的漏气量，以100 Pa压差下实测漏气量折算成10Pa压差下漏气量作为分级依据。
气密性能指标应符合GB 50176、GB 50189、JGJ 132、JGJ 134、JGJ 26的有关规定，并满足相关节能标准的要求。
一般情况可按表4.5.4确定。
表4.5.4 建筑幕墙气密性能设计标准一般规定表4.5.5 建筑幕墙开启部分气密性能分级表4.5.6 建筑幕墙整体气密性能分级性能达到表4.5.6的3级标准。
4热工性能建筑幕墙传热系数应按GB 50176的规定确定，并满足GB 50189、JGJ 132、JGJ 134、JGJ 26和JGJ 75的要求。
玻璃（或其它透明材料）幕墙遮阳系数应满足GB 50189和JGJ 75的要求。
幕墙在设计环境条件下应无结露现象。
幕墙传热系数分级指标k应符合表4.5.7的要求。
表4.5.7 建筑幕墙传热系数分级玻璃幕墙的遮阳系数应符合：(1)遮阳系数应按相关规范进行设计计算；(2)玻璃幕墙的遮阳系数分级指标SC应符合表4.5.8的要求。
表4.5.8 玻璃幕墙遮阳系数分级要求。
透明幕墙部分保温性能达到5级，遮阳系数达到6级要求。
5空气声隔声性能空气声隔声性能以计权隔声量作为分级指标，应满足室内声环境的需要，符合GBJ 118的规定。
空气声隔声性能分级指标RW应符合表4.5.9的要求。
表4.5.9 建筑幕墙空气声隔声性能分级本工程通过合理的选用材料和科学的构造设计，幕墙系统的空气声隔声性能等级为3级。
6平面内变形性能建筑幕墙平面内变形性能以建筑幕墙层间位移角为性能指标。
在非抗震设计时，指标值应不小于主体结构弹性层间位移角控制值；在抗震设计时，指标值应不小于主体结构弹性层间位移角控制值的3倍。
主体结构楼层最大弹性层间位移角控制值符合表4.5.10的规定。
表4.5.10 主体结构楼层最大弹性层间位移角表4.5.11 建筑幕墙平面内变形性能分级表品在设计的试验峰值加速度条件下不应发生破坏。
具备下列条件之一时应进行振动台抗震性能试验或其它可行的验证试验。
本工程主体结构为框架结构，最大弹性层间位移角为1/550。
本工程幕墙系统需进行抗震设计，幕墙平面内变形性能指标应不小于1/550×3=1/183，幕墙平面内变形性能等级为3级。
7耐撞击性能耐撞击性能应满足设计要求。
人员流动密度大或青少年、幼儿活动的公共建筑的建筑幕墙，耐撞击性能指标不应低于表4.5.12中的2级。
撞击能量E 和撞击物体的降落高度H 分级指标和表示方法应符合表4.5.12的要求。
表4.5.12 建筑幕墙耐撞击性能分级本工程为公共建筑，人流密度大，依据所选材料性能并结合工程的实际情况，做到幕墙的耐撞击性能不低于2级，即在本级撞击运动量的作用下，幕墙不发生损伤。
8 光学性能有采光功能要求的幕墙，其透光折减系数不应低于0.45。
有辨色要求的幕墙，其颜色透视指数不宜低于Ra80。
建筑幕墙采光性能分级指标透光折减系数T r 应符合表4.5.13的要求。
表4.5.13 建筑幕墙采光性能分级立面幕墙均有采光功能的要求，同时也有辨色要求。
设计所选用的中空LOW-E 玻璃的透光折减系数和颜色透视指数均符合上述参数标准，完全满足本工程的需要。
9 承重力性能幕墙应能承受自重和设计时规定的各种附件的重量，并能可靠地传递到主体结构。
在自重标准值作用下，水平受力构件在单块面板两端跨距内的最大挠度不应超过该板面两端跨距的1/500，且不应超过3mm 。
5 其它说明1、本设计幕墙立面分格图为幕墙外表面，图面标注尺寸单位为毫米，标高为米。
2、考虑到主体结构施工时产生的误差，幕墙施工时某些部位的材料安装位置或尺寸可能会作调整。
3、图纸的尺寸数据以标注为准，切勿以比例尺度量。
附录A 设计参照标准、规范及资料A.1 幕墙设计规范《建筑幕墙气密、水密、抗风压性能检测方法》GB/T 15227-2007《玻璃幕墙光学性能》GB/T 18091-2000《建筑幕墙平面内变形性能检测方法》GB/T 18250-2000《建筑幕墙抗震性能振动台试验方法》GB/T 18575-2001《建筑幕墙》GB/T 21086-2007《建筑装饰装修工程质量验收规范》GB 50210-2001《玻璃幕墙工程技术规范》JGJ 102-2003《金属与石材幕墙工程技术规范》JGJ 133-2001《玻璃幕墙工程质量检验标准》JGJ/T 139-2001《建筑玻璃采光顶》JG/T 231-2007《点支式玻璃幕墙工程技术规程》CECS127：2001《建筑幕墙门窗通用技术条件》GB/T 31433-2015A．2建筑设计规范《民用建筑隔声设计规范》GB50018-2010《声环境质量标准》GB 3096-2008《地震震级的规定》GB 17740-1999《中国地震烈度表》GB/T17742--2008 《中国地震动参数区划图》GB 18306-2001(2008版)《声学建筑和建筑构件声学测量》GB/T 19889-2005《建筑物防雷装置检测技术规范》GB/T 21434-2008 《建筑结构荷载规范》GB 50009-2012《建筑抗震设计规范》GB50011-2010《建筑设计防火规范》GB 50016-2014《钢结构设计规范》GB 50017-2003《冷弯薄壁型钢结构设计规范》GB 50018-2002《建筑物防雷设计规范》GB 50057-2010《建筑结构可靠度设计统一标准》GB 50068-2001《建筑制图标准》GB /T 50104-2001《建筑结构制图标准》GB /T 50105-2010《建筑隔声评价标准》GB /T 50121-2005《建筑气候区划标准》GB 50178-93《钢结构工程施工质量验收规范》GB 50205-2001《建筑工程抗震设防分类标准》GB 50223-2008《民用建筑设计通则》GB 50352-2005《铝合金结构设计规范》GB 50429-2007《民用建筑电气设计规范》JGJ 16-2008《建筑气象参数标准》JGJ 35-1987《建筑钢结构焊接技术规程》JGJ 81-2002《钢结构焊接规范》GB 50661-2011《高层民用建筑钢结构技术规程》JGJ 99-98A．3节能设计规范《民用建筑节能条例》中华人民共和国国务院令第530号《民用建筑供暖通风与空气调节设计规范》GB 50736-2012《民用建筑热工设计规范》GB 50176-93《公共建筑节能设计标准》GB 50189-2015《建筑节能工程施工质量验收规范》GB 50411-2007A．4 铝材规范《变形铝及铝合金化学成分》GB/T 3190-2008《铝及铝合金加工产品包装、标志、运输、储存》GB/T 3199-2007 《一般工业用铝及单层铝板、带材》GB/T 3880-2006《铝合金建筑型材》GB/T 5237.1~5237.5-2008《铝合金建筑型材第6部分隔热型材》GB/T 5237.6-2012《铝及铝合金术语》GB/T 8005-2008《铝及铝合金阳极氧化膜与有机聚合物膜》GB/T 8013-2007《铝及铝合金阳极氧化氧化膜厚度的测量方法》GB/T 8014-2005 《铝及铝合金阳极氧化膜检测方法》GB/T 12967-2008《变形铝及铝合金状态代号》GB/T 16475-2008《建筑用铝型材、铝板氟碳涂层》JG/T 133-2000《铝幕墙板》YS/T 429-2001《铝幕墙板板基》YS/T 429.1—2000《铝幕墙板氟碳喷漆铝单板》YS/T 429.2—2000《铝及铝合金彩色涂层板、带材》YS/T 431—2000A．5 玻璃规范《夹层玻璃》GB15763.3-2009《中空玻璃》GB /T 11944-2012《建筑用安全玻璃防火玻璃》GB 15763.1-2009《建筑用安全玻璃钢化玻璃》GB 15763.2-2005《幕墙用钢化玻璃与钢化玻璃》GB17841-2008《着色玻璃》GB/T11614-2009《镀膜玻璃第1部分阳光控制镀膜玻璃》GB /T 18915.1-2002 《镀膜玻璃第2部分低辐射镀膜玻璃》GB /T 18915.2-2002《建筑玻璃应用技术规程》JGJ 113-2009A．6石材规范《天然饰面石材试验方法》GB 9966-2001《天然石材术语》GB/T 13890-2008《天然石材统一编号》GB/T 17670-2008《天然花岗石建筑板材》GB18601-2009《天然花岗石荒料》JC 204-2001A．7钢材规范《优质碳素结构钢》GB /T 699-1999《碳素结构钢》GB 700-2006《不锈钢棒》GB /T 1220-2007《低合金高强度结构钢》GB 1591-2008《合金结构钢》GB /T 3077-1999《不锈钢冷轧钢板和钢带》GB /T 3280-2007《不锈钢冷加工钢棒》GB /T 4226-2007《不锈钢热轧钢板和钢带》GB /T 4237-2007《耐热钢钢板和钢带》GB /T 4238-2007《建筑用轻钢龙骨》GB /T 11981-2008《碳素结构钢冷轧薄钢板和钢带》GB /T 11253-2007《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB /T 13912-2002 A．8 胶类规范《硅酮建筑密封胶》GB 14683-2003《建筑用硅酮结构密封胶》GB 16776-2005《聚氨酯建筑密封胶》JC/T 482-2003《聚硫建筑密封胶》JC 483-2006《中空玻璃用弹性密封胶》JC/T 486-2015《幕墙玻璃接缝用密封胶》JC/T 882-2001《中空玻璃用丁基热熔密封胶》JC/T 914-2003A．9 其他规范《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB /T 3098.6-2000 《紧固件机械性能抽芯铆钉》GB /T 3098.19-2004《建筑材料及其制品燃烧性能分级》GB 8624-2006《铝合金窗锁》GB 9302-1999《建筑绝热用玻璃棉制品》GB /T 17795-2008《擦窗机》GB 19154-2003《建筑用岩棉、矿渣棉绝热制品》GB /T 19686-2005《工程测量规范》GB 50026-2007《建筑工程施工质量验收统一标准》GB 50300-2001《建筑机械使用安全技术规范》JGJ 33-2001《施工现场临时用电安全技术规范》JGJ 46-2005《建筑施工安全检查标准》JGJ 59-2011附录B 主要材料物理力学性能表B.1 铝合金型材的强度设计值fa（N/mm2）表B.2 热轧钢材的强度设计值fs（N/mm2）表B.3 热轧钢材焊缝的强度设计值(N/mm2)注：1 自动焊和半自动焊所采用的焊丝和焊剂，应保证其熔敷金属的力学性能不低于现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB /T5293和《低合金钢埋弧用焊剂》GB /T12470中相关的规定。
