智能弱电】门禁系统的配置和布线规范注意事项
一卡通门禁系统布线规范——弱电资料范本模版
一卡通门禁系统布线规范一、电缆1.RS-485总线电缆采用通讯电缆屏蔽双绞线，阻抗为120欧（超5类线）2.读卡数据线采用八芯屏蔽通讯电缆。
3.接地电缆采用单线铜芯电源线，阻抗W4欧。
二、布线规则1.总线采用统一型号的电缆，不得在不同段使用不同型号（厂家）的电缆。
2.总线布线时避免分支，如果由于现场条件不得不分支布线，则分支线长度不得超过1米: 如果无法做到，则可用6510支持分支。
3.总线长度不得超过1000m,如果超过，则超过部分可用6510延长。
4.总线的首端（6520/6510）处和末端（最后一个控制器）处应该加上120欧的电阻。
5.布线时应避免使总线成为环状。
三、接地1.所有12VDC电源地必须相连，统一在一个点上接大地，可以用串行接地，也可以用星型接地。
2.所有屏蔽线，包括RS-485总线屏蔽线，读头数据线屏蔽线必须连接在一起，并在12VDC电源的接地处接地。
3.机壳不得与12VDC地相连,12VDC地不得与墙体接触。
4.接地点应由甲方提供。
A.电力系统提供的地线B.自行建立的接地系统地线如果甲方提供的地线是防雷地线，则本系统的接地线应该尽量与防雷地线相斥，并直接接入防雷地线装宜的接地点。
门禁系统基于RS485总线结构的中小型系统，整个工程的实施过程中可分为管线敷设、设备安装、系统调试三个阶段：1.管线敷设根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线，局部管线指控制器与读卡器、电控锁、开门按钮之间的管线；系统管线指各控制器之间的管线及电源线。
（注意: 门禁系统管线敷设时，统一要求采用镀锌管）局部管线敷设和系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点：（1）电源线与信号线要分别穿管，且两管长距离平行布置时应相距30cm以上：（2）交流220V电源由管理中心UPS统一供至各门禁点，在某些情况下对于2小型门禁系统交流220V电源也可就近取电，但应符合相关规范：（3）穿线时一定要做好标记，线的接头一泄要放在接线盒内，若忽视了这方而的工作，则会给以后的安装、调试工作带来很大的麻烦；（4）读卡器与控制器之间采用6芯屏蔽线（称读卡器线），线径要求大于O.5mm2,型号：RVVSP6X0.5 mm2o （注意：读卡器安装位苣，预埋86型底盒：当采用PK-R3X5/W34或PK-R3X5/W26读卡器时，预埋底盒宽度应小于35mm。

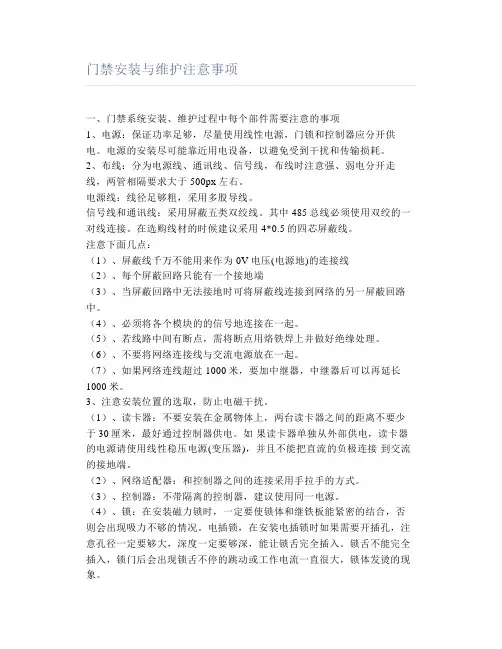

门禁安装与维护注意事项
门禁安装与维护注意事项一、门禁系统安装、维护过程中每个部件需要注意的事项1、电源：保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2、布线：分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于500px左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意下面几点：（1）、屏蔽线千万不能用来作为0V电压(电源地)的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
3、注意安装位置的选取，防止电磁干扰。
（1）、读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源(变压器)，并且不能把直流的负极连接到交流的接地端。
（2）、网络适配器：和控制器之间的连接采用手拉手的方式。
（3）、控制器：不带隔离的控制器，建议使用同一电源。
（4）、锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
二、门禁系统维修常见故障及处理方法1、有效卡不能开门（1）.检查电控锁是否正常检查电源或者更换电控锁（2）.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件（3）.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障（4）.检查读卡器与模块之间的通讯是否正常排除故障（5）.是否设置了信息日关闭命令通过软件调整开门时间（6）.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权。

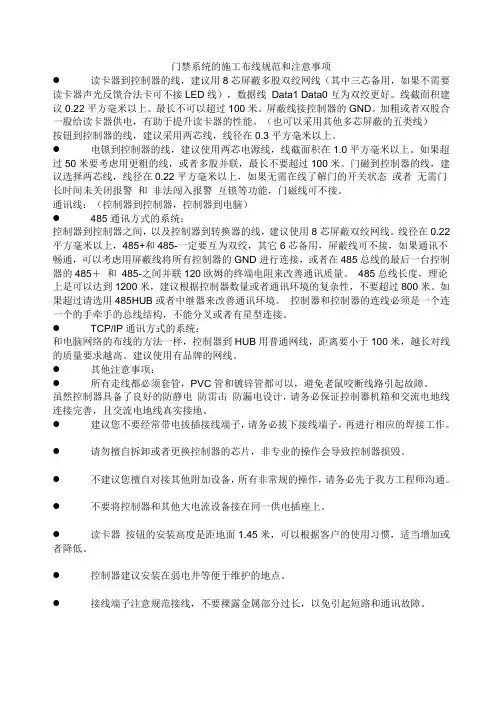

门禁系统的施工布线规范和注意事项
门禁系统的施工布线规范和注意事项●读卡器到控制器的线，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线），数据线Data1 Data0互为双绞更好。
线截面积建议0.22平方毫米以上。
最长不可以超过100米。
屏蔽线接控制器的GND。
加粗或者双股合一股给读卡器供电，有助于提升读卡器的性能。
（也可以采用其他多芯屏蔽的五类线）按钮到控制器的线，建议采用两芯线，线径在0.3平方毫米以上。
●电锁到控制器的线，建议使用两芯电源线，线截面积在1.0平方毫米以上。
如果超过50米要考虑用更粗的线，或者多股并联，最长不要超过100米。
门磁到控制器的线，建议选择两芯线，线径在0.22平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警互锁等功能，门磁线可不接。
通讯线：（控制器到控制器，控制器到电脑）●485通讯方式的系统：控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。
线径在0.22平方毫米以上，485+和485-一定要互为双绞，其它6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。
如果超过请选用485HUB或者中继器来改善通讯环境。
控制器和控制器的连线必须是一个连一个的手牵手的总线结构，不能分叉或者有星型连接。
●TCP/IP通讯方式的系统：和电脑网络的布线的方法一样，控制器到HUB用普通网线，距离要小于100米，越长对线的质量要求越高。
建议使用有品牌的网线。
●其他注意事项：●所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
虽然控制器具备了良好的防静电防雷击防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
门禁布线规范和注意事项
门禁布线规范和注意事项-CAL-FENGHAI.-(YICAI)-Company One1工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到或单独给电锁供电（如图一）。
（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V供电的，请单独为其配备线性电源，并和控制器进行共地。
门禁系统施工布线
1、综合布线图：2．门禁系统的施工布线规范和注意事项读卡器到控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线），数据线Data1 Data0互为双绞。
线径建议0．３平方毫米以上。
最长不可以超过100米。
屏蔽线接控制器的GND。
按钮到控制器的线：建议采用两芯线，线径在0．３平方毫米以上。
电锁到控制器的线：建议使用两芯电源线，线径在1．0平方毫米以上。
如果超过50米要考虑用更粗的线，或者多股并联，和；或者通过电源的微调按钮，调高输出电压到14V左右。
最长不要超过100米，一般控制在60米以内。
门磁到控制器的线，建议选择两芯线，线径在0．３平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
控制器到控制器之间：以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。
线径在0．３平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。
如果超过请选用485HUB或者中继器来改善通讯环境。
3．布线说明所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。
不要将控制器和其他大电流设备接在同一供电插座上。
读卡器、按钮的安装高度是距地面1．45米，可以根据客户的使用习惯，适当增加或者降低。
门禁布线的要求
2、室内布线时不仅要求安全可靠而且要使线路布置合理、整齐、安装牢固。
3、使用的导线，其额定电压应不大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面积应满足供电和机除非接头不可的，其接头必须采用压线或焊接。导线连接和分支处不应受机械力的作用。
8、报警控制箱到天花的走线要求加套管埋入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。
5、布线在建筑物内安装要保持水平或垂直。布线应加套管保护（塑料或铁水管，按室内的布线的技术要求选配），天花板的走线可用金属软管或PVC管，但需固定稳妥美观。
6、信号线不能于大功率电力线平行，更不能穿在通一管内。如因环境所限，要平行走线，则要远离50CM以上。
7、报警控制箱的交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电器安装标准。
门禁系统管线敷设建议
门禁系统管线敷设建议根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线，局部管线指控制器与读卡器、电控锁、开门按钮之间的管线；系统管线指各控制器之间的管线及电源线。
（注意：门禁系统管线敷设时，统一要求采用镀锌管）局部管线敷设和系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点：（1）电源线与信号线要分别穿管，且两管长距离平行布置时应相距30cm以上；（2）穿线时一定要做好标记，线的接头一定要放在接线盒内，若忽视了这方面的工作，则会给以后的安装、调试工作带来很大的麻烦；（3）读卡器与控制器之间采用6芯屏蔽线(称读卡器线)，线径要求大于0.5mm2，型号：RVVSP6×0.5 mm2。
（注意：读卡器安装位置，预埋86型底盒。
）（4）电控锁与控制器之间采用4芯电源线(称锁线)，线径要求大于0.5 mm2，型号：RVV4×0.5mm2 (4×16/0.2)，如果锁线与读卡器线穿于同一根管中，则要求锁线采用4芯屏蔽线，型号：RVVP44×0.5mm2(4×16/0.2)。
(有两芯用于门磁)（6）出门按钮与控制器之间采用2芯电源线(称出门按钮线)，线径要求大于0.5 mm2，型号：RVV2×0.5mm2 (2×16/0.2)。
（注意：按钮安装位置，预埋86型底盒）（7）安装门磁报警开关时，门磁开关与控制器之间采用2芯电源线（称门磁信号线），线径要求大于0.5 mm2，型号：RVV2×0.5mm2 (2×16/0.2)。
门磁信号线可与锁线共用一根线管。
(可与电锁共用RVVP4*0.5线的其中两芯)（8）控制器与电脑的联网线（RS485总线方式），采用4芯屏蔽线，线径要求大于0.5mm2，型号：RVV4×0.5mm mm2(4×16/0.2)。
（9）TCP/IP主控器与分控器之间（RS485），采用4芯屏蔽线，线径要求大于0.5mm2，型号：RVVP4×0.5mm mm2(4×16/0.2)。
门禁系统布线及注意事项
门禁系统布线及注意事项（1）综合布线系统综合布线系统属于任何智能系统的物理层，由于价格和意识上的缘由，综合布线系统长期以来大量被用于电话和计算机网络系统，随着综合布线系统的技术日益得到普及，很多智能系统逐步开头使用综合布线系统作为其传输线路。
在门禁管理系统中有两种传输线路：电源线和信号线。
电源主要用于给掌握器和电锁供电，一般来讲门禁管理系统都配有UPS(不间断电源)，以免在现场突发性断电时造成开门的误动作。
电源线通常会处于220V沟通传递的方式，目的是削减电源线上的压降。
在掌握器旁，配备有稳压电源，将沟通220V电源变换成直流12V电源，分别供应掌握器和电锁。
门禁管理系统用的电锁绝大多数属于12V直流供电方式。
在电锁开断的瞬间，由于电锁中线包（电磁铁线圈）的作用，会在电源线上产生很强的电流，它简单引起电源波动，而这一电源波动对掌握器的稳定工作极其不利，所以在牢靠性要求比较高的门禁管理系统中，掌握器与电锁分别使用不同的电源模块，即220V沟通供电到掌握器时，使用两个12V直流的电源模块各自整流/稳压后，分别供应电锁和掌握器，并配选标准的电源线。
信号线主要用于门禁管理系统中各设备之间的信号传输，如门禁掌握器与读卡器、电锁、出门按钮之间的信号传输，门禁掌握器与上位机之间的信号传输。
一般而言掌握器中有三组信号线分别连接到读卡器（4～9芯）、电锁中的锁状态传感器（2芯）和出门按钮（2芯）。
这三路信号线可以使用综合布线中的双绞线替代。
为了避开空间的电磁干扰，读卡器信号线应采纳屏蔽线，另两种信号线则可以采纳屏蔽线，也可以采纳非屏蔽线。
掌握器与上位机间大多RS485传输协议，在近距离时则可直接采纳RS232，在要求传输速率快的时候，则采纳TCP/IP协议，使用以太网传输。
这三种传输方式在综合布线中都可以使用双绞线，只是在RS485或RS232传输时，为了避开电磁干扰，应采纳屏蔽双绞线，往往在综合布线智能大楼工程中会产生短于20米的双绞线工程废线，这些废线可正好用于出门按钮信号线、读卡器信号线和锁状态信号线。
门禁安装规范和注意事项
• 使用导线，其额定电压应大于线路的工作电压；导线的 绝缘应符合线路的安装方式和敷设的环境条件。导线的 截面积应能满足供电和机械强度的要求。
• 配线时应尽量避免导线有接头。除非用接头不可的，其 接头必须采用压线或焊接。导线连接和分支处不应受机 械力的作用。
图样
外开门外置式的安装式样
电磁锁
内开门的表面安装
安装好后
埋入式（内置式）安装法
电磁锁
电控锁
主要用于 小区单元门，银行储蓄所二道门等场合。也 可用门内锁上的旋钮或者钥匙打开
线路不能满足规范要求时，线路 必须重新布置，不能降低标准将 就使用。现在的一时省事或者侥 幸，必然会让以后的工作付出很 重的代价和精力
传输模块
• 提供一个RS232接口，与PC机 相连
• 提供一个RS485网络接口 • 该RS485接口可接32个终端
RS485
RS232
电插锁带无框玻璃门附件安装后
•双开(可内开 也可外开)玻璃门最好用电插锁 •公司内部的单开(只能内开或者只能外开)木门最好是
门禁施工中从电锁到控制器的一段线，看起来很平凡， 如果不规范很容易引起不好找原因的故障现象，这个一 定要引起重视！ 由于电锁工作电流比较大（相对于门禁系统的其他设备 例如控制器 读卡器），电锁离控制器有一定的距离，线 上的压降会比较大。如果压降太大，会使得电锁有时带 得动，有时带不动。磁力锁有时吸力不够。表现为门开 关不正常。甚至会和控制器抢夺电流资源，使得控制器 供电不足，出现重启甚至死机情况。
• 竖直敷设的管子，按穿入导线截面的大小，在每隔 10-20米处，增加一个固定穿线的接线盒，用绝缘线夹将 导线固定在盒内，导线越粗，固定点之间的距离越短
弱电技术在智能门禁系统中的设计与操作指南
弱电技术在智能门禁系统中的设计与操作指南智能门禁系统作为现代安全管理的重要组成部分，已经广泛应用于各类场所，如住宅小区、商业写字楼、学校等。
而弱电技术作为智能门禁系统中必不可少的一部分，其设计和操作的规范性对于系统的稳定性和可靠性至关重要。
本文将介绍弱电技术在智能门禁系统中的设计原则和操作指南。
一、设计原则1. 考虑系统的可扩展性：在设计智能门禁系统时，应预留一定的扩展空间，以满足后期可能出现的增设门禁设备或功能的需求。
这涉及到弱电线路的布局规划和接口设计。
2.选用适宜的线缆类型：智能门禁系统中的弱电线缆应根据不同的信号传输需求选择合适的线缆类型。
例如，对于长距离传输需求，可以采用双绞线或光纤线缆，以保证信号的稳定传输。
3.确保防雷接地系统的可靠性：智能门禁系统往往面临着雷击风险，因此设计时应重视接地系统的建设。
合理布置接地装置，确保接地电阻符合规范要求，以保护设备免受雷击的影响。
4.保证供电系统的稳定性：智能门禁系统的正常运行离不开稳定可靠的供电。
在设计时，应充分考虑供电线路的负载、配电箱的容量以及不间断电源（UPS）的选择，以保证系统在停电或电压波动时依然能够正常运行。
二、操作指南1. 系统的开机与关机开机：在操作智能门禁系统之前，首先应确保系统的供电正常，门禁设备与主控设备之间的连接稳定。
接着按照系统的操作手册，启动控制软件，进行系统自检，并等待系统完全启动。
关机：在关闭智能门禁系统之前，应先关闭控制软件和监控界面。
然后按照系统的关机规程，逐个关闭各个门禁设备或功能模块，并且断开与主控设备的连接。
最后关闭供电设备，确保系统彻底关闭。
2. 维护与保养定期巡检：对于智能门禁系统，定期的巡检十分重要。
巡检时应检查系统运行状态是否正常，设备之间的连接是否紧固可靠，线缆是否完好无损，并及时处理发现的故障和异常情况。
保持清洁：智能门禁系统中的设备常常暴露在室外环境中，容易受到杂物的侵扰。
因此，应定期对设备进行清洁，保持设备表面干净，并定期清理设备周围的杂物。
门禁系统施工注意的要点
门禁系统施工注意的要点本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March门禁系统施工注意的要点门禁系统是安防技术应用的基础，做好门禁系统布线施工，能有效避免日后布线系统的损坏，也便于日后正常的修整与维护。
门禁系统布线施工注意事项主要有以下几点。
1、所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
2、建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
3、请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。
4、不建议您擅自对接其他附加设备，所有非常规的操作，请务必先与工程师沟通。
5、不要将控制器和其他大电流设备接在同一供电插座上。
6、读卡器、按钮的安装高度是距地面米，可以根据客户的使用习惯，适当增加或者降低。
7、控制器建议安装在弱电井等便于维护的地点。
8、接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。
9、若需要保存门禁事件记录则定期从控制器中读取数据。
10、视应用场合做好停电的处理措施如采用UPS电源等。
11、妥善保管进入密码。
12、注意此产品的使用环境。
13、读卡器和控制器的连线距离不要超过30米。
14、微机与控制器的连线距离：RS232接口：12米；RS422接口：1000米；RS485接口：1200米。
15、控制器输入/出电流比较小，工程调试时，如使用的电锁瞬间冲击电流过大，造成控制器重新启动，建议在电锁的电源线上并联一只2200μF/35V的电解电容。
（尤其是多把锁接同一电源的，要么增大电源余量，要么多并几个大电容）16、电锁与控制器最好不使用同一电源供。
17、控制器电源必须要用线性电源。
由于线性电源有效功率不高，自身发热厉害，一般是有效功率在40－70％不等，标称5A 的电源，有效电流在3A左右。
建筑工程中智能门禁系统的安装规范
建筑工程中智能门禁系统的安装规范一、前言随着科技的不断发展，智能门禁系统在建筑工程中的应用越来越广泛。
智能门禁系统不仅可以提高建筑物的安全性和管理效率，还可以提升用户的使用体验。
然而，由于智能门禁系统的安装需要考虑多种因素，如设备选型、布线、接口标准等，因此需要遵循一定的安装规范，以确保系统的正常运行和稳定性。
本文将从系统设计、设备选型、布线、接口标准等方面，为大家详细介绍建筑工程中智能门禁系统的安装规范。
二、系统设计1、系统需求分析在安装智能门禁系统之前，需要对建筑物的使用需求进行分析和评估。
具体包括以下方面：（1）门禁系统的覆盖范围：根据建筑物的规模和使用情况，确定门禁系统需要覆盖的区域和门禁点。
（2）门禁系统的功能需求：根据建筑物的管理要求，确定门禁系统需要具备的基本功能，如刷卡、指纹识别、人脸识别等。
（3）门禁系统的安全需求：根据建筑物的安全等级要求，确定门禁系统需要具备的安全措施，如防撬、防破坏等。
2、系统设计方案在完成系统需求分析后，需要根据具体情况进行系统设计方案的制定。
具体包括以下方面：（1）设备选型：根据门禁系统的功能需求和安全需求，选择合适的门禁设备、控制器、读卡器等。
（2）系统布线：根据门禁系统的覆盖范围和设备选型，制定合理的系统布线方案，以确保系统的稳定性和运行效率。
（3）接口标准：根据门禁系统的设备选型和布线方案，确定设备之间的接口标准和通信协议，以确保系统的兼容性和互联性。
三、设备选型1、门禁设备门禁设备是智能门禁系统中最核心的部分，其选型需要考虑以下因素：（1）门禁设备的类型：目前市面上的门禁设备主要包括刷卡门禁、指纹识别门禁、人脸识别门禁等，需要根据实际需求进行选择。
（2）门禁设备的通信方式：门禁设备的通信方式包括有线通信和无线通信两种，需要根据具体情况进行选择。
（3）门禁设备的安全性：门禁设备需要具备防撬、防破坏等安全措施，以确保系统的安全性。
2、控制器控制器是智能门禁系统中的重要组成部分，其选型需要考虑以下因素：（1）控制器的型号和规格：控制器的型号和规格需要根据门禁设备的类型和数量进行选择。
门禁系统施工布线规范
门禁系统施工布线规范
本文主要介绍了220V交流电源线、电锁到控制器的线、读卡器到控制器的线、按钮到控制器的线的布线规范。
220V交流电源线
使用三芯电源线，线截面积在1.0平方毫米以上，且要求电源一定要接地，以避免电源干扰.
电锁到控制器的线
使用两芯电源线，线截面积在1.0平方毫米以上。
如果超过50 米要考虑用更粗的线，或者多股并联，最长不超过100米。
门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如无需在线了解门的开关状态或无需门长时间未关闭报警和非法闯入报警互锁等功能，门磁线可不接。
读卡器到控制器的线
读卡器接线的截面积≥0.3平方毫米，五类网线、超五类网线均可。
如果不需要读卡器通过声音和灯光反馈来区分合法卡和非法卡，则可不接BEEPER(蓝)和 LED(棕)，数据线 Data1Data0互为双绞更好;读卡器到控制器的距离不可以超过100米，建议在80米以内，如果读卡器到控制器的距离超过50米，建议加粗或者多股合一股给读卡器供电，这有助于提升读卡器的性能.
按钮到控制器的线
建议采用两芯线，线径在0.3平方毫米以上.
TCP/IP通讯线和电脑网络的布线的方法一样，控制器到交换机或HUB用普通网线，距离要小于100米，距离越长对线的质量要求越
高.建议使用有品牌的网线。
建筑智能化工程施工中门禁系统的安装规范和注意事项
RS485
RS232
电插锁带无框玻璃门附件安装后
图样
外开门外置式的安装式样
电磁锁
置式）安装法
电磁锁
电控锁
主要用于 小区单元门，银行储蓄所二道门等场合。也 可用门内锁上的旋钮或者钥匙打开
•不建议擅自对接其它附加设备，进行非常规的操作 •不要将控制器和其它大电流设备接在同一供电插座上。 •读卡器按钮的安装高度是距地面1.45米，可以根据客户 的使用习惯，适当增高或者降低 •控制器建议安装在弱电井等便于维护的地点 •接线端注意规范接线，不要裸露金属部分过长，以免引 起短路和通讯故障
电插锁的基本常识: 插锁的基本常识
• 配线在建筑物内安装要保持水平或垂直。配线应 加套管保护（塑料或KBG管或者镀锌钢管，按室内配线 的技术要求选配），天花板走线可用金属软管，但需 固定稳妥美观 • 信号线不能与大功率电力线平行，更不能穿在同 一管内。如因环境所限，要平行走线，则要远离50CM 以上 • 控制器的交流电源应单独走线，不能与信号线和 低压直流电源线穿在同一管内，交流电源线的安装应 符合电气安装标准。 • 控制器到天花的走线要求加套管埋入墙内或用KBG 管或者镀锌钢管加以保护，以提高提高防盗系统的防 破坏性能
线路不能满足规范要求时，线路 路不能满足规范要求时， 必须重新布置， 必须重新布置，不能降低标准将 就使用。 就使用。现在的一时省事或者侥 幸，必然会让以后的工作付出很 重的代价和精力
传输模块
• • • 提供一个RS232接口，与PC机 相连 提供一个RS485网络接口 该RS485接口可接32个终端
•首先,锁面要有金属光泽,不能有明显的划伤,待机电流 300mA左右,动作电流要低于600mA,长时间通电后,表面略 热,但不至于烫手.
门禁系统-网路布线原则及布线注意事项
门禁系统:网路布线原则及布线注意事项门禁系统中的所有设备及配件需求在性能安全可靠运转的同时，还应符合中国或国际有关的网络安全标准，并可在非理想环境下有效工作。
强大的实时监控功能和连动功能，充分保证用户环境的安全性，门禁系统的技术不断向前发展，用户需求也在发生变化，因此门禁系统的设计与实施应考虑到将来可扩展的实际需要，亦即可灵活增减或更新各个子系统，满足不同时期的需要，并保持长时间领先地位，成为智慧建筑的典范。
门禁系统网路布线原则由门禁系统通讯工程原理可知，在门禁系统中有以下几种传输线路：电源线门禁系统的电源大多来自机房的UPS，以免在现场突发性断电时造成开门的误动作。
电源线通常会处于220V交流传递的方式，目的是减少电源线上的压降。
在控制器旁，配备有稳压电源，将交流220V电源变换成直流12V电源，分别供给控制器和电锁。
门禁系统用的电锁绝大多数属于12V直流供电方式。
在电锁开断的瞬间，由于电锁中线包(电磁铁线圈)的作用，会在电源线上产生很强的电流。
它容易引起电源波动，而这一电源波动对控制器的稳定工作极其不利，所以在可靠性要求比较高的门禁系统中，控制器与电锁分别使用不同的电源模块，即220V交流供电到控制器时，使用两个12V直流的电源模块各自整流/稳压后，分别供给电锁和控制器。
各种电源线的选用基本上都是基于电工手册，选用标准的电源线。
控制器讯号线控制器中有三组信号线，分别连接到读卡器、电锁中的锁状态传感器和出门按钮。
这三路信号线可以使用综合布线中的双绞线替代。
为了避免空间的电磁干扰，读卡器信号线应采用屏蔽线，另两种信号线则可以采用屏蔽线，也可以采用非屏蔽线。
远端网路讯号线从控制器到管理电脑之间，有一根信号线，它的传输协议大多是RS485，在距离近的时候则可能是RS232(以减少一个RS232/RS485转换器)，在要求传输速率快的时候，则采用TCP/IP协议，使用以太网传输。
这三种协议都可以使用双绞线，只是在RS485或RS232传输时，基本上在门禁控制器的产品手册中都要求采用屏蔽线。
门禁系统施工布线规范
门禁系统施工布线规范读卡器到控制器的线，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED 线），数据线Data1 Data0互为双绞。
线径建议0.3平方毫米以上。
最长不可以超过100米。
屏蔽线接控制器的GND。
按钮到控制器的线，建议采用两芯线，线径在0.3平方毫米以上。
电锁到控制器的线，建议使用两芯电源线，线径在0平方毫米以上。
如果超过50米要考虑用更粗的线，或者多股并联或者通过电源的微调按钮，调高输出电压到14V左右。
最长不要超过100米。
门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。
线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。
如果超过选用485HUB或者中继器来改善通讯环境。
所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
虽然控制器具备了良好的防静电防雷击防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。
不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通。
不要将控制器和其他大电流设备接在同一供电插座上。
读卡器按钮的安装高度是距地面45米，可以根据客户的使用习惯，适当增加或者降低。
控制器建议安装在弱电井等便于维护的地点。
小区智能门禁系统设计方案及安装调试方法
小区智能门禁系统设计方案及安装调试方法一、门禁系统安装与调试1、电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2、布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项•（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线•（2）、每个屏蔽回路只能有一个接地端•（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
•（4）、必须将各个模块的的信号地连接在一起。
•（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
•（6）、不要将网络连接线与交流电源放在一起。
•（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
位置选取•（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
•（2）网络适配器：和控制器之间的连接采用手拉手的方式。
•（3）控制器：不带隔离的控制器，建议使用同一电源。
•（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
二、门禁系统常见故障及维修方法1、有效卡不能开门•1.检查电控锁是否正常检查电源或者更换电控锁•2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件•3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障•4.检查读卡器与模块之间的通讯是否正常排除故障•5.是否设置了信息日关闭命令通过软件调整开门时间•6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2、门禁通讯不通•1.检查串口是否设置错误（确定所使用的串口）•2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）•3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）•4.RS485通讯卡损坏（更换RS485通讯卡）•5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
(完整word版)门禁系统布线规范
智能门禁施工规范智能门禁系统广泛应用于各种机要部门，如银行、宾馆、机房、军械库、机要室、办公间、智能化小区、工厂等。
系统由控制机、读卡器、电锁、出门按钮、通讯转换器、管理软件、发卡机、感应卡等组成。
伴随着安防科技发展的新技术、新产品的技术要求，本着服务社会、用户第一的宗旨，特制定以下规范。
一、工程施工主要材料、工具要求1、控制机、读卡器、电锁等包装应完好，材料外观不应有破损，附件、备件、工具应齐全。
2 、工程施工布线标准、线材规格型号、应符合门禁工程设计要求及标准门禁系统的有关规定。
3 、携带好齐全的相关单据，及资料。
二、工程施工布线技术要求门禁系统布线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。
线缆在建筑物内安装要保持水平或垂直，并应加套管保护和使线缆固定稳妥美观；220V强电与信号线要分开铺设，更不能穿在同一管内，距离大于50CM；并且所有走线都必须套管，PVC 管和镀锌管都可以，避免其他工种线路敷设引起故障；若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理；布线时一定要对线缆做好标记，方便以后的安装、调试和维护。
1、电源线控制机需要220V 电源，采用三芯屏蔽线（RVVP3*1.5），一般接到专线UPS 专线供电，在某些情况下AC220V 电源也可就近接取，但应符合相关规范，要确保系统中AC220V 插座中的地线真实接地。
2、读卡器线（读卡器—控制器）建议用六芯屏蔽线（RVVP6*0.5，其中2芯备用，如果不需要读卡器灯反馈合法卡可不接LED线；如果不用读卡器的蜂鸣器反馈非法卡可以不接Buzzer线），数据线Data1、Data0、12V+、12v-等。
最长不可以超过30米。
屏蔽线接控制器的GND。
读卡器标准读卡距离是5-15cm，ID卡读卡器读卡距离稍长，IC卡读卡距离稍短。
如果使用钥匙扣型感应卡读卡距离会更短一般是1－3厘米。
读卡的方式，建议用卡片正对着读卡自然靠近，用卡片从侧面快速划过的读卡方法不可取，不保证刷卡成功。
门禁布线规范和注意事项
门禁布线规范和注意事项Revised at 2 pm on December 25, 2020.工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到或单独给电锁供电（如图一）。
（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V 供电的，请单独为其配备线性电源，并和控制器进行共地。
