常规测井信号频谱分析
FMI孔隙频谱分析(A类基础)
PHITmataix =PHITave-PHITvug
a教类
13
同时，计算出井周孔隙度非均质性参数，视孔隙度变异系数 (Vk)视孔隙度突进系数(Sk)视孔隙度级差(Nk):
视孔隙度变异系数(Vk)
视孔隙度突进系数(Sk)
其中: Φ为总孔隙度(PHITave); N为每个深度点的电扣个数; Φi为每个电扣的孔隙度值; Φ为每个深度点电扣孔隙度的 平均值"
分析井段： 2818-2845.5米 3044-3645 米
孔隙参数统计
顶深 底深 有效孔隙度(%) 次生孔隙度（%） 岩性 厚度(米)
2826.8 2845
6.5
角砾凝灰岩、
1.72
凝灰岩
18.2
3125 3140
6.14
1.77
火山角砾岩 15
3225 3245
6.07
1.84
火山角砾岩 a教20类 王府1井火山岩段孔隙频谱发育层段8分析
a教类
15
孔隙度分类方案
a教类
16
大，对应的孔径也大;反之，颜色浅的，对应的孔径小。
2）制作各扫描点对应孔径大小的累计频率图。从频率图可
发现，它不是连续状的，而是呈两个或三个分离的峰状，且
小孔径对应峰的累计频率高，变化范围大;大孔径对应峰的累
计频率低，变化范围小。这种现象正好反映了地下岩石中原
生孔和次生孔的状态:原生孔与次生孔的孔径之间不是连续变
a教类
6
由Porospeot程序计算出的孔隙度较好地反映了孔隙尺寸大小的变化,不同大 小孔径的孔隙可分为不同的百分比(20%，40%，60%，80%)
对各统计窗求最小孔隙度PorMin与最大孔隙度PorMax，对各频谱从左（小） 至右（大）统计累积频率为0.2、0.4、0.6、0.8的临界点分别得孔隙度分布曲 线平、Por02、 Por04、 Por06和 Por08，在剖面上用不同颜色依次填充可绘制 孔隙度分布曲线图，图第四道和第七道。
石化测井常规曲线评析
判别一个曲线是否合格的关键 是针对现象，分析形成的原因。井 下情况十分复杂，测井的影响因素 很多，一般来说，在仪器刻度正常、 测量操作规范的情况下，不随便否 认一条曲线，对认识不到，解释不 了的异常现象，只要经验证是正确 的，就应该接受资料，留给以后和 其他的人进行再认识。
一、电阻率曲线存在的 现象及认识分析
原因分析：
微球在水层数值高于双侧向必须 要满足三个条件：1）泥浆柱的压力 比地层压力大得多；因为通常意义上 泥浆的侵入是指泥浆虑液对地层流体 的驱替，是由二者的压差来推动的。 若压力相等或者是稍大，会在井壁界 面或附近形成压力平衡，不会有过多 的侵入；
2）泥浆电阻率比地层水的电 阻率大得多，最好是3 ≤Rmf／ Rw≤5；因为微球探测距离较小， 受泥浆和泥饼的影响较大，当增 阻侵入较小时，微球曲线反映不 明显。
常用的电阻率曲线有双侧向、 微球、微电极、2.5米，因为电 极系的不同，探测深度、分辨 率和曲线形态不同。
A）微球径向特征
一般认为砂泥岩剖面、淡水泥浆 中，微球和双侧向在泥岩处基本重合， 在水层中应高于双侧向。但在实际测 井中，微球在水层高于双侧向的情况 并不多见，而单凭微球在水层不高于 双侧向就认定微球数值偏低也是不可 取的。
井温曲线要求是第一趟下井，并 采用下放测量。仪器在井口读数与 地面温度相差应在1.5度以内，异常 部位应在停测30min后重复测量，重 复误差在1度以内。
点测井温应保证三点是在同一次 泥浆循环中测得，且井温仪在井底 停留5-10分钟。
五、井斜
5700测的赵81井斜，测前、测后吊 零和重复曲线都不超差，但2430米的井 段，井斜都在1度之内，而且方位过于 平直。后被HH2530仪器验证是错误的， 说明井斜的吊零合格不能证明仪器是正 常的，曲线形态更重要。
《声波测井应用学习及常规测井曲线的不同特征》
声波测井应用学习及常规测井曲线的不同特征声波测井是研究地层声学性质的各种测井方法的总称，主要用来测量地层各种波的传播速度（纵波、横波和斯通利波）和幅度。
常用的声波测井方法有补偿声波测井、长源距声波、阵列声波测井、偶极子阵列声波测井、超声波成象测井等。
补偿声波测井是在油气勘探、开发中应用最多的测井方法之一，是通过测量井壁介质的声学性质来判断井壁地层的地质特征及井眼工程状况的一类测井方法。
通常是采用单发—双收或双发—双收的探头设计，用于补偿井眼扩径造成的对纵波幅度影响。
这类声波测井仪的测量数据主要用来估算地层的孔隙度。
这里介绍的声波测井就是指声波速度测井，声波速度测井曲线上记录的是地层的声波时差（单位：μs/ft或μs/m）。
一、声波曲线的应用1、划分地层由于不同的地层具有不同的声波速度，所以根据声波时差曲线可以划分不同的岩性地层。
砂泥岩剖岩中砂岩声波速度大，时差小；泥岩声波速度小，时差大；在碳酸盐岩剖面中致密灰岩和白云岩时差低，含泥质时时差增大，若有裂缝和孔隙时声波时差明显增大。
常用岩石骨架值如下：砂岩为55.5μs/ft(182μs/m)，灰岩为47μs/ft(155μs/m)，白云岩为43μs/ft(141μs/m)，淡水为189μs/ft(620μs/m)。
2、确定岩石孔隙度声速测井是最常用的岩性—孔隙度测井方法之一。
要用声速测井确定孔隙度，就必须建立声速测井响应方程，即时间平均公式Δt=φΔtf+(1-φ)Δtma，其物理意义是声波在单位厚度岩层上传播所用的时间，等于其在孔隙中以流体声速经过全部孔隙所用时间，以及在孔隙外岩石骨架部分以岩石骨架声速经过全部骨架所需时间的总和。
若考虑地层压力，则孔隙度Δt—测量的纯岩石声波时差，μs/ft或μs/m；Δtma—岩石骨架的声波时差，μs/ft或μs/m；Δtf—岩石孔隙流体的声波时差，μs/ft或μs/m；CP—压实系数；φ—纯岩石孔隙度，%。
3、识别气层和裂缝声速测井曲线表现为时差值急剧增大，增大的数值是按声波信号的周期（50微秒左右）成倍增加，这种现象称为“周波跳跃”。
随钻测井钻柱声波的频谱特性
ｕ ａｅ ｔ ｅ ｔ ｎ ｍｉｓ ｎ ｃ ａ ａ ｔ ｒ ｔ ｓ ｏ ｏ ｇ ｔ ｄｎ ｌｗａ ｅ ｔ ｖ ｌ ｇ ｔ ｒ ｕ ｈ ｔ ｅ ｄ ｉ ｔ ｎ ｏ ｏ ｅ ｆｍｕ ｔ ｌ ｒ ｌｐ ｐ ｓ ｌｔ ｈ ｒ ｓ ｓ ｉ ｈ ｒｃ ｅ ｉ ｉ ｆｌｎ ｉ ｉ ａ ａ ｏ ｓｃ ｕ ｖ ｒ ｅｉ ｈ ｏ ｇ ｈ ｒ ｌ ｓ ｇ ｃ ｍｐ ｓ ｄ ｏ ｌ ｐ ｅ ｄ ｉ ｉｅ ａ ｎ ｌ ｒ ｉ ｉ ｌ
关键词 ： 传递矩阵法 ；随钻测井 ； 频谱特性 ； 钻柱 ； 波 ； 纵 有限差分法 中图分类号 ：Ｅ２ Ｔ １ 文献标识码 ： Ａ
Ａｃ ｕ ｔｃ ｓ ｃ ｒ ｌｃ ａ ａ ｔ ｒｓ ｉ ｓ ｏ ｒ ｌ ｓ ｒ ｎ ｆｌ ｇ ｉ ｉｅ ｄｒｌｉ ｏ ｓ ｉ ｐｅ ｔ ａ ｈ ｒ ｃ ｅ ｉｔｃ ｆ ｄ ｉ ｔ ｉ ｇ ｏ ｏ ｇ ｎｇ ｗｈ ｌ和降低钻井
成本 ， 要将井 下 工程 参 数 和地 质 参 数 实 时测 量 并 需 传 送至地 面 ， 而催 化 了随钻 测 井 技 术在 钻 井 工 程 从 及 储层评 价等 领 域 中越 来 越 多 的应 用 需 求 。尽 管 国外 利用 随钻测 井技术 几乎 实现 了所有 电缆测 井 的功能 ， 但遥测 技 术仍 然 是 随 钻测 井 技术 发展 的瓶 颈 。利用 钻井 液脉 冲波 的方法 实现信 息从钻 头 到地
（． ２ｋ ｚ更 高 ， ０４～ Ｈ ） 因而具 有 更 强 的载 波 能力 。 国
随钻测 井钻柱声波的频谱特性
车小花 ， 乔文孝 ， 李 俊 ， 晓东 ，王春艳 鞠
（ 中国石油大学 油气资源与探 测国家重点实验 室，北京 １２ ４ ） ０ ２９
摘要 ： 分别采用传递矩阵法和有 限差 分法数值模拟 了由多根钻杆和接箍组 成的钻柱 中的纵 波的传输特性 ， 得到 了钻 柱脉冲响应的频谱 曲线 。结果表 明： 可以根据钻柱具有 的通带和 阻带 的传 输特性来选择 发射信号 的频率 ， 使声 波信 号通过钻柱传输 或者被 衰减掉 ； 当钻柱较长时 ， 传递矩阵法 比有限差分法计算 的结果更可靠 。
测井曲线的频谱

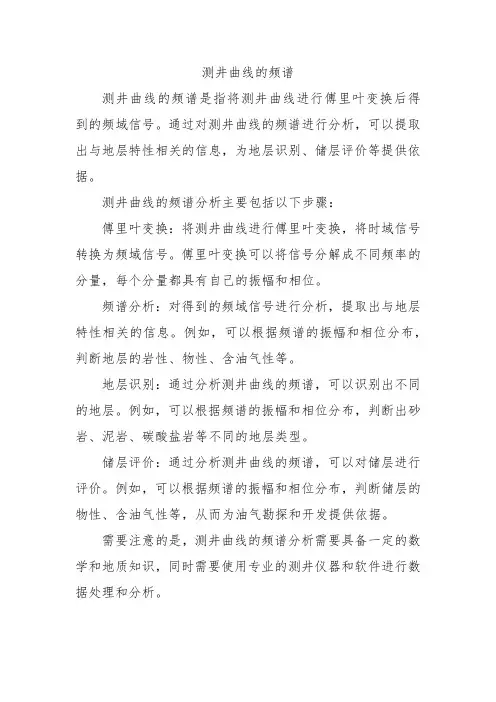

测井曲线的频谱
测井曲线的频谱是指将测井曲线进行傅里叶变换后得到的频域信号。
通过对测井曲线的频谱进行分析，可以提取出与地层特性相关的信息，为地层识别、储层评价等提供依据。
测井曲线的频谱分析主要包括以下步骤：
傅里叶变换：将测井曲线进行傅里叶变换，将时域信号转换为频域信号。
傅里叶变换可以将信号分解成不同频率的分量，每个分量都具有自己的振幅和相位。
频谱分析：对得到的频域信号进行分析，提取出与地层特性相关的信息。
例如，可以根据频谱的振幅和相位分布，判断地层的岩性、物性、含油气性等。
地层识别：通过分析测井曲线的频谱，可以识别出不同的地层。
例如，可以根据频谱的振幅和相位分布，判断出砂岩、泥岩、碳酸盐岩等不同的地层类型。
储层评价：通过分析测井曲线的频谱，可以对储层进行评价。
例如，可以根据频谱的振幅和相位分布，判断储层的物性、含油气性等，从而为油气勘探和开发提供依据。
需要注意的是，测井曲线的频谱分析需要具备一定的数学和地质知识，同时需要使用专业的测井仪器和软件进行数据处理和分析。
地震勘探频谱及分辨率简述
地震波水平最大分辨率 菲涅尔带 在O点自激自收，子波在 OR1与
OR0之间反射的时间差是半个周期， 认为R0R1半径内的信号能够互相加强， 小于R0R1半径的地质体在地震剖面上 无法识别。
R0R1= 0.5λh
f=
Vh 2（R0R1）2
频率与地质体半径的平方成反比
振幅
主频
频率
地震子波一般为零相位子波，能量集中在中央主瓣上， 其频谱成份宽，地震分辨率高
频谱
振幅
时间
越窄的脉冲，频谱越宽 （也可以这么认为：合成该脉冲需要的简谐波越多） 所以地震勘探也可以这样理解，多个简谐振动在同一地点，同一时间，同一速度往 同一方向传播，这些简谐振动遇到地层界面后反射回来，由检波器接收，形成地震 记录。所以子波的频谱决定了地震记录的频谱范围（类似于蓝光照射到镜子上反射 回来不可能成为红光，也不可能比原来的光照强）。
物探原理 地球物理研究偏重于数学算法，而忽略了本身的物理意义，本人从理论出发， 结合研究实际，探讨一下地震资料分析及运用方面的一些看法 首先简单描述下地震激发接收过程
油气测井微弱信号检测方法分析
第4期2024年2月无线互联科技Wireless Internet Science and TechnologyNo.4February,2024作者简介:杨进峰(2001 ),男,本科生;研究方向:数据科学与大数据技术㊂∗通信作者:田怀谷(1994 ),男,助教,硕士;研究方向:非线性系统动力学与控制㊂油气测井微弱信号检测方法分析杨进峰,刘凯轩,杨周礼,田怀谷∗(西京学院计算机学院,陕西西安710123)摘要:文章分析研究了油气测井中微弱信号识别检测方法,首先回顾了微弱信号检测的传统方法,指出传统方法在处理高噪声环境下的微弱信号时的局限性;其次,详细介绍了非线性系统理论中的混沌理论和随机共振理论;最后,探讨了这些先进理论在油气测井微弱信号检测中的具体应用㊂该研究对提升油气资源勘探和开发的效率和准确性具有重要的实践意义,为油气测井领域提供了一种新的微弱信号检测策略㊂关键词:微弱信号检测;油气测井;混沌理论;随机共振中图分类号:TP312㊀㊀文献标志码:A0㊀引言㊀㊀石油天然气的需求在工业快速发展的今天依然快速增长,2023年中国成品油消费量预计为3.6亿吨,比2022年增长10.5%,成品油供应量预计为3.8亿吨,比2022年增长11%㊂在现代油气勘探过程中,高精度的测井数据对于评估油气藏㊁指导钻井作业和提高采收率至关重要[1]㊂其中,微弱信号的检测与分析作为提高测井数据准确性的关键环节,在油气层的识别㊁裂缝和细微结构的探测中发挥着不可替代的作用,因此,研究更为高效和精确的微弱信号检测方法具有极高的实际应用价值[2-3]㊂混沌是一种看似无规则的运动形态,它出现在确定性的非线性系统中,能表现出类似随机的行为㊂混沌系统最显著的特点是对初始条件的极度敏感性,即使是微小的初始条件差异,也会随着时间的推移导致系统行为的巨大差异㊂因此,在弱信号检测领域,混沌理论提供了一种全新的视角和方法,研究人员可以更有效地从噪声背景中提取有用的信号,从而提高检测的准确性和效率[4]㊂本文旨在分析油气测井中微弱信号识别的检测方法,探索混沌理论和随机共振理论在油气测井微弱信号检测中的具体应用,评估其相较于传统方法的优势和潜在的局限性㊂此外,本研究还将探讨如何将这些理论有效融入现有的油气测井技术体系,以提高油气资源勘探和开发的效率和准确性,为油气勘探领域的研究人员和工程师提供一个关于混沌理论应用的全面视角㊂1㊀理论基础1.1㊀非线性系统理论㊀㊀在微弱信号检测的研究中,非线性系统理论提供了理解复杂信号行为的基本框架㊂非线性系统与传统的线性系统不同,其输出与输入不成简单的比例关系㊂在油气测井中,地质结构的复杂性和不规则性使得非线性系统理论成为理解和分析测井信号的重要工具㊂该理论有助于识别和处理油气层中的微弱信号,特别是在噪声背景下的信号提取㊂1.2㊀混沌理论㊀㊀混沌理论,作为非线性系统理论的一个分支,关注系统内部的不规则和随机行为㊂在微弱信号检测中,混沌理论的应用主要体现在对信号复杂行为的理解和建模上㊂混沌理论揭示了即使在确定性系统中也可能出现不可预测的行为,这对于理解和分析油气测井过程中的信号动态特别重要㊂混沌理论的关键特征包括对初始条件的敏感性㊁非周期性㊁不可预测性和分形性,这些特征在油气测井的微弱信号检测中具有实际应用价值[4-5]㊂以下是几种有效的油气弱信号混沌识别检测方法㊂1.2.1㊀混沌时间序列分析㊀㊀利用混沌理论分析测井数据的时间序列,识别其中的非线性动态特征㊂这种方法侧重于从复杂的时间序列中提取混沌特征,如奇异吸引子或分形结构㊂通过计算时间序列的Lyapunov 指数或分形维数,可以判断数据中是否存在混沌行为,从而揭示弱信号的特征㊂1.2.2㊀相空间重构技术㊀㊀将一维的时间序列数据转换为多维的相空间,以揭示系统的动力学结构和潜在的混沌特性,如图1所示㊂通过重构测井数据的相空间,可以更直观地观察混沌行为,从而提高对弱信号的识别能力㊂图1㊀重构吸引子示意1.2.3㊀混沌特征参数分析㊀㊀通过分析测井数据的混沌特征参数,如Lyapunov 指数㊁关联维数等,来识别混沌行为㊂这些参数能够量化数据的混沌程度,有助于区分弱信号和随机噪声㊂在实际应用中,根据数据的特性和需求,可以选择合适的方法或将多种方法结合使用,以达到最佳的识别效果㊂随着技术的不断进步,这些方法在油气勘探领域的应用将更加广泛和精准㊂1.3㊀随机共振理论㊀㊀随机共振理论研究在特定条件下噪声能够增强系统对微弱信号响应的现象㊂在油气测井中,随机共振理论可以用来改善微弱信号的检测效率,特别是在高噪声环境下[6]㊂这一理论的核心在于,适当的噪声水平可以增强系统对微弱信号的感知能力,从而提高信号的可检测性[7]㊂随机共振理论为油气测井中微弱信号的提取和增强提供了一种独特的方法,有助于在复杂地质背景下更准确地识别油气层㊂2 混沌随机共振弱信号检测2.1㊀微弱信号检测的传统方法㊀㊀在油气测井中,传统的微弱信号检测方法主要包括时域检测㊁频域检测和时频分析法[8]㊂时域检测侧重于直接在时间序列上分析信号,适用于较稳定和连续的信号特征提取㊂频域检测则侧重于信号的频率成分分析,常用于复杂信号中周期性成分的识别㊂时频分析法结合了时域和频域的优点,特别适用于非平稳信号的分析㊂这些传统方法在一定条件下能够有效地检测和分析微弱信号,但在高噪声环境或非线性信号处理方面存在局限性[9]㊂2.2㊀基于混沌与随机共振的方法㊀㊀在油气测井中,微弱信号的检测常常面临来自复杂地质结构的干扰和噪声挑战㊂这里,混沌理论和随机共振理论的结合开辟了一条新的途径㊂通过混沌理论的应用,能够分析和模拟油气测井数据中的非线性动态行为㊂特别是在使用Duffing系统这样的动力学模型时,其非线性和混沌特性能有效地捕捉隐藏在复杂噪声背景中的微弱信号㊂Duffing模型之所以适用,是因为它能够模拟那些微小的变化,这些变化在传统的线性方法中往往会被忽视㊂而随机共振理论在这一过程中的作用则是利用噪声本身来增强系统对微弱信号的响应㊂这看似矛盾的现象 噪声增强信号检测 实际上是随机共振理论的核心㊂在实际应用中,适当调节噪声水平,可以在不增加外部信号强度的情况下,显著提高信号的可检测性㊂这一点在油气测井中尤为重要,因其允许在保持传感器灵敏度不变的同时,提高对微弱地层变化的识别能力㊂将混沌理论与随机共振理论相结合的一个关键步骤是参数的优化㊂在应用混沌理论时,需要精确调整模型参数来模拟油气层信号的非线性特性㊂而在随机共振的应用中,则需要调整噪声水平以达到最佳的信号增强效果㊂这一过程往往涉及大量数据的分析以及模型的反复调整和验证㊂此外,这种组合方法的一个显著优势是它提供了一种更全面的信号分析框架㊂不仅提高信号的可检测性,更重要的是,可从一个全新的角度理解信号的本质㊂在油气测井的背景下,这意味着可以更准确地识别油气层的位置和特性㊂将混沌理论和随机共振理论的原理应用到油气测井微弱信号的检测中,不仅能够提高信号检测的准确性和灵敏度,还能够更深入地理解和分析这些信号背后的复杂地质结构㊂这为油气勘探领域提供了一种新的㊁更有效的工具㊂2.3㊀综合应用㊀㊀随机共振方法无法确定信号的幅值㊂相反,混沌系统能够识别信号的幅值并验证其频率,但无法独立确定频率值㊂将这2种方法结合起来,不仅解决了混沌系统在检测时需要预先知道信号频率的限制,还弥补了随机共振方法无法检测信号幅值的不足㊂这种综合方法为微弱信号检测开辟了一条新途径,可以形成一种更为全面和高效的检测策略㊂这种综合方法不仅能够提取和分析微弱信号,还能够在复杂的地质环境中准确地识别油气层㊂例如,通过先利用随机共振理论提高信号的可检测性,然后应用混沌理论对信号的非线性特性进行深入分析,最终实现更精确的油气层评估㊂在石油钻探领域,声波为主要检测对象,其通过探杆的传播速度显著快于在钻井液中的传播速度㊂尽管传统的线性系统技术,如线性滤波和线性放大,能够在一定程度上抑制噪声并检测声波通信信号,但当信号频率与噪声频率相同或接近时,这些技术的效果会大打折扣㊂为了克服这一局限,可以考虑混沌理论结合随机共振技术来检测井下短程声波通信信号㊂这种方法在提高信号与噪声区分度方面具有独特的优势,特别是在复杂的井下环境中㊂3 结语㊀㊀本研究对油气测井中的微弱信号识别检测方法进行了深入分析,尽管传统的微弱信号检测方法在某些情况下有效,但在处理复杂地质背景下的微弱信号时存在局限性㊂混沌理论和随机共振理论的引入,为油气测井提供了一种新的视角和方法㊂混沌理论帮助理解和分析信号中的非线性动态行为,而随机共振理论则展示了在特定条件下噪声如何增强系统对微弱信号的响应㊂未来应进一步探索混沌理论和随机共振理论在油气测井中的应用潜力㊂特别是在数据处理算法的开发㊁实验验证和现场应用方面㊂此外,随着人工智能和机器学习技术的发展,将这些先进的数据分析技术与混沌理论和随机共振理论相结合,可能会开辟油气测井微弱信号检测的新领域㊂这不仅能提高信号检测的准确性,还能在油气资源的勘探和开发中带来更大的经济效益和环境效益㊂参考文献[1]刘国强.非常规油气勘探测井评价技术的挑战与对策[J].石油勘探与开发,2021(5):891-902. [2]天工.2018年国际石油十大科技进展(五) 新一代多功能测井地面系统大幅度提高数据采集速度[J].天然气工业,2019(6):106.[3]潘玉婷,曹芳芳,李多宏,等.我国油(气)田测井用放射源运输和使用管理情况分析[J].辐射防护, 2023(增刊1):95-98.[4]闫少辉,宋进才,孙溪,等.一个非自治混沌系统及其弱信号检测的应用[J].深圳大学学报,2023 (2):227-235.[5]聂春燕,曹昕燕,王桔,等.不同流体性质储集层的混沌特性提取及测井解释[J].吉林大学学报,2012 (增刊2):436-441.[6]刘高辉,彭磊.三稳阱内随机共振在微弱OFDM 信号检测中的应用研究[J].计量学报,2023(12): 1872-1881.[7]冷永刚,王太勇.二次采样用于随机共振从强噪声中提取弱信号的数值研究[J].物理学报,2003 (10):2432-2437.[8]张意,冯宏,韩雪,等.石油电磁测井技术发展中的一些关键问题[J].石油地球物理勘探,2021(6): 1430-1447,1204.[9]任涛,冯斌,张飞,等.微球聚焦测井仪推靠系统运动及动力性能[J].西安科技大学学报,2019(3): 541-548.(编辑㊀沈㊀强)Analysis of weak signal detection methods in oil and gas loggingYang Jinfeng Liu Kaixuan Yang Zhouli Tian Huaigu∗School of Computer Science Xijing University Xi an710123 ChinaAbstract This paper analyzes and studies the weak signal detection methods in oil and gas logging.It begins by reviewing traditional methods of weak signal detection highlighting their limitations in processing weak signals in high-noise environments.Subsequently the paper provides a detailed introduction to chaos theory and stochastic resonance within the framework of nonlinear system theory discussing their specific applications in the detection of weak signals in oil and gas logging.This study is of significant practical importance for enhancing the efficiency and accuracy of oil and gas resource exploration and development offering a new strategy for weak signal detection in the field of oil and gas logging.Key words weak signal detection oil and gas logging chaos theory stochastic resonance。
测井曲线频谱分析在含煤地层沉积旋回研究中的应用
