卡特发动机维修
卡特发动机维修资料3
决定引擎的性能的有许多因素。引擎被暴露的操作环境，引擎被具体安置的应 用能影响引擎的性能。但是许多性能的决定因素为由引擎的制造决定。
制造商制造引擎的一些基本的规格，这些规格可以影响引擎的性能。这些规格 是: 口径， 冲程， 排放量， 压缩比。
引擎的性能一般由引擎的功率输出和/或者效率衡量。这些评估可能用几个不 同的方式衡量。了解这些测量尺度和制造商的规格才能更好了解所有这些因素和测 量尺度对发动机性能的了解。
动引擎不需要使用火化塞点燃。
宁波日兴动力科技有限公司 服务热线：400-100-8969
工 工作量由应用在一段距离的动力来定义 W= F x D / T 动力 动力由工作执行的比率 P= F x D / T 或者 P=W/T 其中T是执行工作的时间。
在公制中动力的标准衡量单位是千瓦(KW)。在英制中动力标准衡量单位是马力 (HP) 。
摩擦力
移动两个相对物体的表面要求有一定量的力量。阻止这种活动的阻力叫摩擦 力。随着负荷的提高，摩擦力也相应提高。比如，移动一个重物体比移动一个轻物 体需要更多的努力。 两个接触表面的条件也会使之不同。这就是为什么一个引擎 里面的润滑系统这么重要的原因。一个引擎中两个移动物体表面之间的油膜使表面 之间的摩擦力非常低。这个不仅使引擎有一个更长的寿命，也给引擎创造更少的阻 力，减少相当数量摩擦力量。这使得引擎创造更多制动力量。
第三课：引擎性能术语
简介： 为了理解柴油发动引擎的设计和性能，知道应用于柴油发动引擎的术语和数学 计算很有必要。 目标： 学生能定义基本的引擎性能数学，能计算引擎排放量，压缩比和马力。 参考书： 术语词汇表LEXQ9297
宁波日兴动力科技有限公司 服务热线：400-100-8969

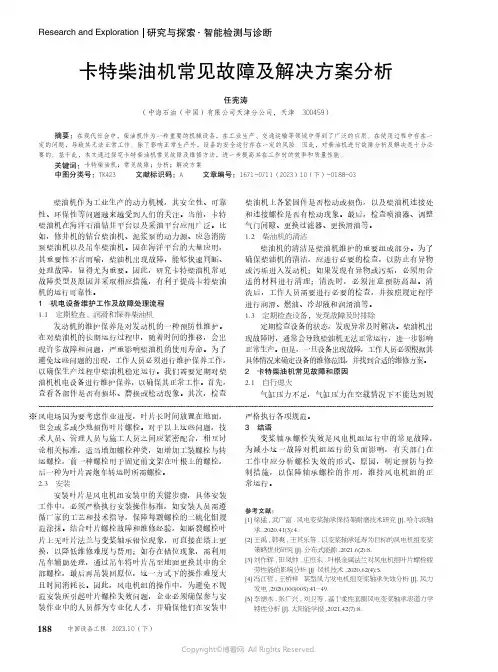

卡特柴油机常见故障及解决方案分析
损坏；启动开关继电器等损坏；电线接头接触不良；电源导线截面小，线太长等。
气启动系统易出现气管线漏190研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2023.10 （下）（4）当轴承烧坏时，会产生大量的摩擦热量，或由于活塞圈的泄漏，产生的热量会使发动机的温度升高。
3 常见故障排除策略3.1 自行熄火的排除策略在检查故障原因时，首先，要排除燃油系统的故障，可从以下几个方面进行。
（1）检查喷油泵工作是否正常。
（2）检查燃油系统的空气流量是否正常。
（3）更换燃油滤清器，清洗油箱油垢。
（4）清洗进气道。
（5）对燃烧室进行清洁。
3.2 转速不稳定的排除策略柴油发动机转速不稳定，不但会影响柴油发动机的动力，还会增大燃油消耗，从而降低燃油经济性。
同时，由于其旋转速度不稳定，其工作机构的稳定性也受到很大的影响。
根据故障发生的原因和位置，有针对性地进行排除。
（1）确保燃料供应系统的工作状态。
①排出系统内的空气和湿气，对柴油机的过滤器进行清洁，确保油的通畅和充足；②对喷油装置进行检修，以保证其雾化效果良好；③对喷油泵的柱塞、齿条、各气缸的供油、排气阀、弹簧、齿圈等进行检查、维修，以保证各气缸的供油均匀。
（2）对调速器进行检验和维修。
对调试仪相关的零件进行检查和维修，确保其工作正常。
①将调速器中的过剩机油排出；②对大磨损的调速器传动部件进行维修、更换，以保证其运动顺畅；③对调速器的弹簧进行检验和维修。
（3）对各机器的传动进行检验。
检查各机器的传动，以便能自由地进行啮合，并能很好地配合。
3.3 启动不畅的排除策略根据启动困难的现场，分析启动故障的原因，诊断的位置，有针对性地排除。
（1）启动系统发生故障，启动困难，启动系统时，启动马达、蓄电池、启动开关、继电器等均需单独修理或更换。
当启动系统发生故障时，必须对气动马达、气控阀、油控阀、继气器和管道进行维修，以确保供气足够。
卡特挖掘机行走异常,发动机功率下降
〖故障一〗卡特〖故障一〗卡特CAT320C CAT320C CAT320C挖掘机行走一直忽快忽慢挖掘机行走一直忽快忽慢现象:6300小时卡特320C挖机最近行走的时候一直忽快忽慢的,发动机转速也不稳定,在1900-1200转之间徘徊.卡特CAT320C挖掘机行走一直忽快忽慢分析:1可以检查一下中继块(安装有一排压力开关)上的第三个压力开关是否接触不良?如果接触良好,可以换一下压力开关,看看是不是压力开关坏了.2可能是高低速切换方面出了问题,如果两边行走同时时快时慢,请检查高低速电磁阀和控制电路.3调调调速器拉杆,或者把电位计拔下来,看故障现象是否消除?如果消除就是电位计坏了.4检查压力开关,如果没有问题,检查切换速度的开关的问题.5看下最高转速,转速超标的情况下行走一慢一快的,把转速调少一点试一下.6如果高怠速试车,转速忽大忽小,请用E模式,最好是A模式情况下,监控调速器和电位计电压,从低怠速拉到高怠速.7检查下机器的D01、D02、D03三个二极管,可能有个击穿了.8行走继电器接触不良.9试车检查挖掘机油门马达是否会摆动?如果摆动就是马达有问题,可能是马达没磁性了.卡特挖掘机维修师傅"卡特CAT320C挖掘机行走一直忽快忽慢"现象分析.扩展阅读:挖掘机做动作有时快,有时慢,是怎么回事?1可能是油路不通顺,建议把液压油换换,从新磨合一下.2先换先导滤芯,不行的话大多数是多路阀原因.〖故障二〗卡特〖故障二〗卡特329D 329D 329D挖掘机起动困难挖掘机起动困难挖掘机起动困难,,发动机功率下降6月20号我厂维修师傅接到一位云南红河周老板电话,询问"挖机起动困难是怎么回事?"美瑞特维修询问:什么机型?云南红河周老板回答:卡特329D美瑞特维修询问:挖掘机起动困难,是突然熄火后起动困难?还是自然停机后再次启动不了?云南红河周老板回答:前一天停车前都好好的,第二天来就起动不了了.美瑞特维修询问:之前做过哪些检查?云南红河周老板回答:驾驶员检查了电瓶说有电.美瑞特维修技师在了解了相关故障后,对周老板讲到"挖掘机起动困难一般和挖机电瓶、挖机启动电机、挖机启动马达、挖机发动机三滤都有关系,具体是什么原因造成挖掘机起动困难需要现场检查才能准确判断".云南红河周老板听到维修技师的分析后,对其专业性给予了肯定,于是要求派专门修卡特挖掘机起动困难的师傅去工地为其解决问题.美瑞特应云南红河周老板邀请,派专修挖掘机起动困难的杨师傅去工地为其解决问题.杨师傅当天乘坐飞机到昆明,然后乘坐汽车到红河周老板挖机工地现场.美瑞特杨师傅"卡特329D挖掘机起动困难,发动机功率下降"故障维修:1检查挖机电瓶是否馈电?(之前驾驶员也检查过,电瓶有电)2检查启动电机,看电机是否通电?[正常]3接着检查挖机启动马达能否正常运转?如果不能运转,则要检修启动马达.4检查油路是否有阻塞?喷油泵柱塞以及出油阀偶件是否磨损?[都正常]5最后,检查挖掘机发动机三滤.(三滤是指空气滤清器、机油滤清器和柴油滤清器)如果空气滤清器技术状态不好,会使灰尘进入气缸,加速活塞环、气缸、气门与气门座等部位的早期磨损,造成挖掘机起动困难,发动机功率下降故障.至此云南红河周老板"卡特329D挖掘机起动困难,发动机功率下降"故障排除.杨师傅临走前与周老板签订了'挖掘机起动困难,发动机功率下降'故障保修合同,承诺在故障保修期内36小时上门检查服务.。
卡特3406C发动机不熄火的故障排除方法
卡特3406C发动机不熄火的故障排除方法卡特3406C发动机是一款高性能的柴油发动机，广泛应用于挖掘机、装载机、大型货车和工程机械等重型设备上。
但是，在使用过程中有可能会出现不熄火的故障，这些故障可能会影响发动机的性能和寿命。
因此，必须对这些故障进行及时排除。
本篇论文将详细介绍卡特3406C发动机不熄火故障的排除方法。
一、检查电路不熄火故障很可能与电路有关。
首先，应检查燃油泵和喷油器的电路连接是否良好。
如果电路松动或接触不良，应重新拧紧或更换电路。
此外，还需要检查发动机的起动电机和充电系统是否正常运行。
如果电路出现故障，必须尽快修复。
二、检查燃油系统发动机的不熄火故障也可能与燃油系统有关。
首先，应检查燃油泵和喷油器的工作是否正常。
如果这些部件没有按照规定的要求工作，可能会导致燃油不稳定或不充分，从而引起不熄火的故障。
另外，还需要检查燃油水分的含量，是否超标。
如果水分过高，有可能会引起发动机不熄火的故障。
因此，必须定期检查燃油的质量，并及时更换燃油滤清器。
三、检查发动机的空气进气系统发动机的不熄火故障还可能与空气进气系统有关。
空气是燃油燃烧的必需品，如果空气进气不畅通或购进进气管被损坏，有可能会导致发动机不熄火的故障。
因此，必须定期检查和清洁空气滤清器，并进行必要的更换。
四、检查发动机的机械部件发动机的不熄火故障也可能与机械部件有关。
如曲轴、连杆、摇臂、凸轮轴等机械部件的磨损或损坏都可能导致发动机不熄火的故障。
因此，应及时对这些部件进行检查和维护，并进行必要的更换。
五、检查电子控制单元发动机的电子控制系统和故障代码可能会显示出不熄火故障。
如果发动机的传感器或线圈故障，有可能会导致控制信号无法正确发送，从而导致不熄火的故障。
因此，必须使用相应的诊断设备进行检查和维护，并进行必要的更换。
六、维护发动机如前所述，不熄火故障可能与燃油系统、机械部件、空气进气系统和电子控制单元都有关。
因此，必须保养发动机，确保其每个部件都处于良好的状态。

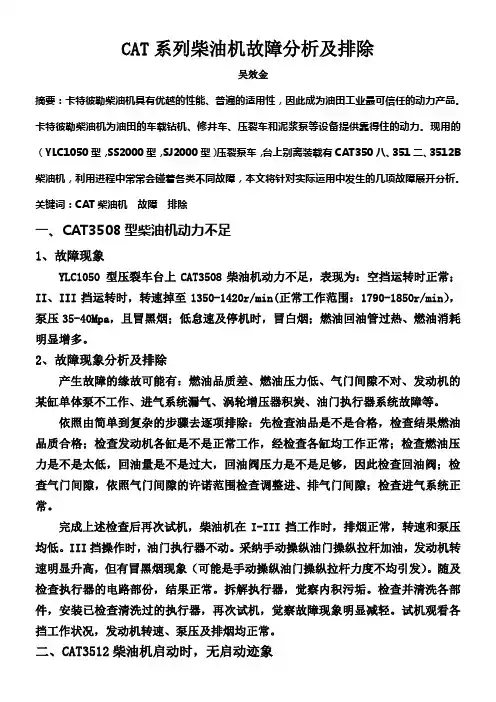

CAT系列柴油机故障分析及排除
CAT系列柴油机故障分析及排除吴效金摘要：卡特彼勒柴油机具有优越的性能、普遍的适用性，因此成为油田工业最可信任的动力产品。
卡特彼勒柴油机为油田的车载钻机、修井车、压裂车和泥浆泵等设备提供靠得住的动力。
现用的（YLC1050型，SS2000型，SJ2000型）压裂泵车，台上别离装载有CAT350八、351二、3512B 柴油机，利用进程中常常会碰着各类不同故障，本文将针对实际运用中发生的几项故障展开分析。
关键词：CAT柴油机故障排除一、CAT3508型柴油机动力不足1、故障现象YLC1050 型压裂车台上CAT3508柴油机动力不足，表现为：空挡运转时正常；II、III挡运转时，转速掉至1350-1420r/min(正常工作范围：1790-1850r/min），泵压35-40Mpa，且冒黑烟；低怠速及停机时，冒白烟；燃油回油管过热、燃油消耗明显增多。
2、故障现象分析及排除产生故障的缘故可能有：燃油品质差、燃油压力低、气门间隙不对、发动机的某缸单体泵不工作、进气系统漏气、涡轮增压器积炭、油门执行器系统故障等。
依照由简单到复杂的步骤去逐项排除：先检查油品是不是合格，检查结果燃油品质合格；检查发动机各缸是不是正常工作，经检查各缸均工作正常；检查燃油压力是不是太低，回油量是不是过大，回油阀压力是不是足够，因此检查回油阀；检查气门间隙，依照气门间隙的许诺范围检查调整进、排气门间隙；检查进气系统正常。
完成上述检查后再次试机，柴油机在I-III挡工作时，排烟正常，转速和泵压均低。
III挡操作时，油门执行器不动。
采纳手动操纵油门操纵拉杆加油，发动机转速明显升高，但有冒黑烟现象（可能是手动操纵油门操纵拉杆力度不均引发）。
随及检查执行器的电路部份，结果正常。
拆解执行器，觉察内积污垢。
检查并清洗各部件，安装已检查清洗过的执行器，再次试机，觉察故障现象明显减轻。
试机观看各挡工作状况，发动机转速、泵压及排烟均正常。
二、CAT3512柴油机启动时，无启动迹象测试步骤1：确信紧急停机开关已经复位。
卡特发动机故障诊断与排除
卡特彼勒from NO.SENR4617-01故障诊断和排除故障诊断和排除指南电气保护系统火花点火—通电以运行重要的安全信息许多设备产品的操作，维护和修理事故由于未能遵守基本安全规则和注意事项引起的。
每一个事故发生之前是可以通过识别潜在危险的情况来避免的。
对于潜在危险，必须有一个人去报警。
这个人应该接受过培训，能熟练地的完成这项任务。
润滑、维护和修理操作设备不当会是危险的,可能会导致受伤或死亡。
了解并且懂得润滑、维护和维修的操作信息，才可以操作或执行设备产品的所有润滑、维护和维修。
本手册和设备产品提供安全和警报措施。
如果没有这些危险警告，你或者其他人就有可能受伤或者死亡。
安全警告标志提示那些危险，并且建立警告语，如下：警告！安全警戒标志的意思是如下：提高警觉，注意你的安全。
这种语言用来警告和说明危险，可以形象的表达出来。
操作设备产品时可以利用设备产品上的标签和标签上的信息，识别出设备产品的危险因素。
卡特彼勒无法预测所有可能潜在危险的情况。
危险警报在这个手册和设备产品里不完全被包括。
如果一个工具、程序、工作方法和操作技巧不是卡特彼勒所特别推荐使用的，你必须注意自己和其他人的安全。
你也应该确保选择的设备产品、维护和维修将不会有伤害或是产生危险。
这个手册写的内容、说明、插图是一些基本的信息。
在任何时候，那些规格、扭矩、压力、测量、调整、插图和一些其它项目内容可能被改变。
那些改变能够影响设备产品的工作性能。
在开始任何工作之前，要知道完整、最新的信息资料。
卡特彼勒经销商有可以使用的最新信息资料。
能看见维修手册是内容和很多可用的数字相对应得最新信息的列表。
电气操作系统的功能测试这项测试是发动机引擎的最开始启动和推荐的间隔检查。
在各个系统里，每个系统可以快速检测并确认是否有问题。
如果发现一个问题，由具体故障程序，可以得到故障问题的指标。
如果验证保护系统的所有部件正常工作，如图所示，检查每一个引擎系统。
参考3500速度技术规格图表，找出正确的发动机的转速。
卡特挖掘机336D2发动机散热差发热怎么办
5月26日新力挖掘机维修厂维修技师接到一位陕西西安挖机老板电话,在电话中说：有一台卡特336D2挖机发动机过热怎么办?卡特挖掘机工作了8500多小时，在本地找了好几个师傅来对发动机5月26日新力挖掘机维修厂维修技师接到一位陕西西安挖机老板电话,在电话中说："有一台卡特336D2挖机发动机过热怎么办?卡特挖掘机工作了8500多小时，在本地找了好几个师傅来对发动机,液压泵都检查了,水箱也洗过了都不行,该怎么办啊?"新力卡特挖掘机维修技师对挖机发动机过热故障分析:发动机过热分两种情况:一种是冷却液不够发动机过热;一种是冷却液够发动机也过热.根据以上您的描述需要先做以下几步检查:1 先检查发动机冷却液够不够?不够就添加,够就继续做以下检查.2 检查发动机的散热情况,如果不散热也是会造成挖掘机发动机过热现象.新力卡特专修技师陕西西安卡特336D2挖掘机发动机过热,散热差"故障维修:1 检查风扇皮带松紧度、检查风扇转速、检查风扇电机及温控开关.2 检查散热器和发动机的温度,如果散热器温度低,则说明冷却液循环不良;如果散热器温度高,则说明散热器出水胶管阻塞3 发动机运转检查水箱是否有气泡?有气泡,说明可能是缸垫冲了或是水泵有问题.4 检查节温器打开幅度、检查节温器是否被卡住?5 检查散热器温度是否均匀?冷热不均,则散热器内部芯管有堵塞或散热片倾倒过多.冷热均匀,则分水管已损坏或堵塞.6 检查发动机是否超负荷作业?检查发动机是否长时间作业?检查发动机动力是否足够?检查汽缸垫是否烧坏?7 最后,检查发动机水套内是否水垢太多?8 如果发动机和冷却液温度都正常,而水温表指示发动机过热,则为水温表、报警灯电路故障.以上就是新力挖掘机修理厂师傅对陕西西安"卡特336D2挖掘机发动机过热"故障原因分析，如果有其他挖机故障或者有什么疑问请拨打新力咨询电话我们维修师傅详细的为您讲解。
卡特柴油发电机维修
柴油发电机组销售 柴油发动机销售 柴油发电机维修 柴油发动机维修 船舶动力设备销售维修服务 宁波日兴动力科技有限公司 重康船舶设备有限公司承接：康明斯 珀金斯 依维柯 大宇 富豪 三菱 奔驰 卡特 强鹿等进口及国产机组特约维修、保养服务。
公司可与客户签订长期维保协议，提供专业、优质、省心的一条龙服务。
主要维修内容（由于各款发电机组性能及使用状况差异，所列标准仅供参考，应视具体情况来操作）小故障检修：对于机组小故障，针对故障现象，进行专业的检测和维修。
小修:（使用时间：3000-4000小时）1、检查柴油发电机组气门，柴油发电机组气门座等磨损程度，必要时进行柴油发电机组修理或更换；2、检查柴油发电机组PT泵，喷油器的工作状况，必要时进行修理、调校；3、检查、调整柴油发电机组连杆及各紧固螺丝的扭力矩；4、检查、调整柴油发电机组气门间隙；5、调整柴油发电机组的喷油器行程；6、检查调整风扇充电机皮带的张紧度；7、清洗进气支管的积炭；8、清洗中冷器芯；9、清洗整个柴油发电机组机油润滑系统；10、清洗摇臂室、油底壳的油泥及金属铁屑。
中修:（使用时间：6000-8000小时）1、含柴油发电机组小修项目；2、分解发动机（除曲轴外）；3、检查缸套、活塞、活塞环、进排气门、等曲柄连杆机构、配气机构、润滑系统、冷却系统的易损零件，必要时更换；4、检查柴油发电机组燃料供给系统，调校油泵油咀；5、发电机电球修理检测，清净油污沉积物，润滑电球轴承。
大修:（使用时间：9000-15000小时）1、含柴油发电机组中修项目；2、解体全部柴油发电机组的发动机；3、更换气缸体、活塞、活塞环、大小轴瓦、曲轴止推垫、进排气门、全套发动机大修包；4、调校油泵、喷油器、更换泵芯、喷油头；5、更换柴油发电机组的增压器大修包、水泵修理包；6、校正连杆、曲轴、机体等部件，必要时修复或更换。
7、电机定子，转子除尘。
8、检测定子，转子线圈各项绝缘特性。
发动机常见故障处理方法讲解
卡特发动机常见故障故障方法—活塞敲缸卡特发动机常见问题处理方法—活塞敲缸卡特，卡特发动机，卡特故障，卡特维修，卡特发动机故障，卡特发动机维修，卡特维修方法，卡特故障维修，卡特活塞敲缸，活塞敲缸活塞敲缸是卡特发动机的常见问题之一，尤其是铝合金活塞，在发动机冷态时，配合间隙大，容易出现敲缸现象，因此在活塞的设计中出现了活塞销偏置技术，该技术可以明显减弱活塞敲缸现象。
在卡特发动机的维修过程中，如果选用了劣质的配件，配合间隙过差，磨损严重，也是出现出现活塞敲缸的主要原因。
如果您是卡特发动机的车主，若果出现以下现象，说明可能是活塞敲缸响：柴油机怠速时，在气缸的上部发出“嘎嘎”的敲击声。
冷车时响声明显，热车时响声减弱或消失。
该缸断油后，响声减弱或消失。
若出现以上现象，则有可能是以下原因造成的：活塞与气缸壁间隙过大，活塞在气缸内摆动导致撞击汽缸壁而发出响；活塞销与连杆衬套装配过紧；活塞顶碰到气缸衬垫；连杆变形。
活塞敲缸的诊断方法：（1）柴油机初启动时，低温运转，发出有节奏的“嘎嘎嘎”金属敲击声，将柴油机转速控制在最明显的范围内，然后缓慢加速至中速及中速以上若响声减弱或消失，可初步诊断为活塞敲缸响。
（2）将柴油机转速控制在声响最明显的范围内，然后逐缸断油，若某缸断油后响声减弱或消失说明此缸响。
若柴油机温度升高后其响声减弱至消失，即可断定活塞裙部与气缸壁间隙过大。
为进一步证实其诊断结论可将该缸喷油器拆下，向气缸内注入少量润滑油（20~25mL），慢慢转动柴油机，使润滑油付于汽缸壁与活塞之间，立即装上喷油器启动柴油机查听，其敲击声减轻或消失，运转短暂时间后又出现敲击声，则说明该汽缸与活塞间隙确实过大。
（3）若柴油机温度低时不响，待温度上升后，在中速时，发出极速而有节奏的“嘎嘎”的明显响声，温度越高，响声越大，并易分出前中后部位，做断油试验时，其声音没有多大变化，即可诊断为连杆轴颈与主轴颈不平行或连杆衬套轴向偏斜、连杆弯曲引起的活塞敲缸响。
卡特皮勒柴油发动机维修资料
柴油机燃料和机械控制燃油系统单元目标：1. 学员能够解释柴油机燃料的特征和卡特彼勒发动机燃油系统正确的维护程序。
2. 学员能够确认和解释下列卡特彼勒燃油系统的操作：NewScroll、套筒计量和机械单元喷油器。
3. 学员能够卸载和安装 3406 New Scroll燃油系统活塞和柱塞套筒组、喷嘴管、时间提前角和喷油泵以及管理组。
学员能够展示他们测试燃料喷嘴管的能力。
参考资料：柴油机燃料和您的发动机 SEBD07173176B, C-10, C-12, 和 3406E 卡车发动机操作和维护手册SEBU6758使用 5P4150 喷嘴管测试组 SEHS7292测试卡特彼勒7000连续喷嘴管系列 SEHS90833406B 维修手册 SEBR05443406C 维修手册 SEBR0550燃料喷嘴管测试 (Video) LEVN9167套筒调节燃油系统 (CD ROM) LERV9802宁波日兴动力科技有限公司 服务热线：400-100-8969工具：222-7876 (168-0328) 维修人员工具箱或具有同样功能的 6V4186 销9S9082 车刀5P5195 燃料管道扳手5P0144 燃料管道套筒扳手8S2244 萃取器8T5287 扳手5P4150 喷嘴管测试组6V2170 管子配件6V2171 管子配件5P7448 适配器134-2570 (8T3139) (9U5840) 活动扳手8T3198 喷嘴管8T3199 喷嘴螺钉6V6983 适配器1B4206 螺母8S2270 集电器配件6V4089 喷嘴管钻孔器6V7025 喷嘴管密封指南1U9725 喷嘴管适配器扳手第1课：柴油机燃料引言：到目前为止，柴油机燃料还是柴油机发动机最大的一笔开销。
燃料的特征、质量和处理都可以影响发动机的效能和寿命。
目标：学员能够解释柴油机燃料的特征和相关的维护措施。
参考资料：柴油机燃料和您的发动机 SEBD07173176B, C-10, C-12, 和 3406E 卡车发动机操作和维护手册SEBU6758注：查阅讲义“柴油机燃料的发热量”（第5单元，讲义1）。
卡特3406C发动机中文维修资料
喷油器
密封垫2防止气缸的燃烧气体泄露,密封1防止积碳 进入喷油器套. 1:密封 2:密封垫 3:油道 4:滤网 5:燃油入口 6:节流孔 7:针阀 8:针阀的端面 9:弹簧 喷油器不能维修,只能整体更换
输油泵的工作原理
速度传感器的安装
1:间隙为0.55到 0.83mm 2:45+-7 N.M
充电机皮带张紧
3406C 燃油系统
3406燃油系统
1:喷油器 2:高压油管 3:回油管 4:节流孔 5:高压油泵 6:手油泵 7:单向阀 8:输油泵 9:燃油箱 10:粗滤 11:细滤
3406C输油泵
1:挺柑与导向套直接的间隙为0.0025到0.0101mm,二者是 偶合件,成套更换,此处磨损过大,会导致柴油泄漏到机油中 4:燃油进口 5:三个单向阀 6:燃油出口
3406C前端正时齿轮
水泵
34系列的发动机 水泵有两款,检 修时不要订错修 理包 1:40+-3N.M 2:水泵轴 3:水封瓷环 4:水封 6:油封 7:215+-40N.M
后冷器
缸体
11:258+-14N.M 190+-10 lb.ft 11:120+-5度
当高压油泵的凸轮 轴转到使输油泵的 推杆1向内收缩时, 活塞2向下走,单向 阀7和3关闭,单向阀 4打开,弹簧腔的燃 油进入活塞腔 弹簧5被压缩
输油泵的工作原理
输油泵安装在高压油泵 上 当高压油泵的凸轮轴转 到使输油泵的推杆1在弹 簧5的作用下向外伸时,活 塞腔的燃油受到压缩,而 弹簧腔则形成局部真空 出口单向阀3和进口单向 阀7打开,而单向阀4关闭 活塞腔的燃油经阀3和出 口8流出,而燃油则经进口 6和阀7进入弹簧腔
卡特挖掘机(325cl、329D)发动机不启动的检修方法
卡特挖掘机（325CL、329D）发动机不发动的检修方法中交一航局四公司毛塔项目部孙凤军卡特325cL、329D挖掘机采用电喷式发动机，其喷油器为HEUI形式。
一旦发生发动机不能发动故障较难查找故障根源。
因而有必要了解其燃油供给的规律。
根据多台卡特325cL、329D挖掘机此类故障的维修，结合下图，总结出该种发动机的燃油供给的规律如：下燃油首先经过初级滤芯（油水分离器），初级泵（手油泵或电动泵），经ECM外壳，经燃油喷射泵，经细滤（二级滤芯），通往燃油喷射器；同时，机油泵推动机油流经燃油喷射泵（液压泵），经此泵加压后通往燃油喷射器，在此通道上安装着燃油喷射启动压力传感器，用于检测机油压力,此压力信号送达ECM；ECM 输出电压控制喷油器的动作。
(1)燃油喷射泵（液压泵）（16）燃油排放口(2)连接发动机 (17)电瓶(3)机油滤芯（18）ECM(4)机油泵（19）加速踏板位置传感器(5)燃油喷射启动压力传感器（20）加速踏板(6)喷油器（21）喷射启动机油温度传感器(7)燃油通道（22）发动机增压传感器(8)2微米滤芯（23）发动机冷却温度传感器(9)燃油箱（24）进气温度传感器(10)燃油压力调整器（回油控制阀）（25）压力计传感器(11)（26）发动机机油压力传感器(12)（27）正时转速传感器(13)（28）油水分离器水传感器(14)第二个2微米滤芯（细滤）（29）进气预热器(15)初级滤芯及油水分离器（30）进气预热器继电器（31）数据线连接插头由于采用的喷油器为HEUI(Hydraulically Actuated Electronically Controlled Unit Injector)形式,即液压驱动电子控制单体喷油器，所以喷油器的工作动力依赖于机油的驱动，若机油压力不足，则喷油器不能被驱动，即使喷油器驱动电压正常喷油器亦不能被打开,得不到启动需要的燃油喷雾。
也就是说该机不能发动原因从大的方面而言与三个因素有关：第一，控制电路正常即电控部分正常；第二，机油压力正常；第三，燃油供给及燃油压力正常。
cat3412 发动机大修施工方案
`Cat3412发动机大修施工方案1、发动机解体后将缸体、缸盖、曲轴、凸轮轴、连杆、活塞等仔细清洗，检测是否可再用。
2、小总成的维修高压油泵：解体、清洗、更换柱塞副。
水泵：解体、清洗、更换水泵修理包。
涡轮增压器：解体、清洗、更换增压器修理包。
缸盖：解体、清洗，检查有无损伤、裂纹。
更换气门、座圈、导管。
机油冷却器：更换垫子、密封3、发动机的组装：（1）安装密封圈到缸套上并将缸套用专用工具压入缸体。
（2）将主轴承安装在缸体和大瓦盖上，主轴承表面涂润滑油（瓦背不能涂），安装曲轴到缸体上，安装止推片，按顺序安装瓦盖，扭紧瓦盖螺栓：260±14N·M＆120±5°（3）正确组装活塞连杆机构，安装活塞环（环口隔开180°），安装小瓦并将小瓦表面、缸套、连杆轴径涂润滑油，用专用工具按顺序及正确的方向安装活塞连杆机构，扭紧连杆螺栓：80±8 N·M＆120±5°（4）将凸轮轴表面及轴承涂润滑油，安装凸轮轴、锁片及齿轮。
（5）按齿轮上的标记安装前正时齿轮机构，安装前齿轮室盖，用专用工具安装曲轴前油封。
（6）安装飞轮壳，用专用工具安装曲轴后油封。
安装飞轮，飞轮固定螺栓扭矩：270±27N·M（7）安装缸盖隔板、缸垫、水封、油封，安装缸盖总成。
固定缸盖螺栓扭矩：Step1：270±27N·MStep2：450±20N·MStep3：450±20N·M（8）安装随动轴、挻杆、摇臂机构。
固定摇辟谣机构螺栓扭矩：Step1：270±27N·MStep2：450±20N·MStep3：450±20N·M（9）安装机油泵、吸油管路。
（10）按正时安装高压油泵及燃油管路。
固定高压油泵按正时齿轮螺栓扭矩：136±7N·M（11）调整气门间隙：进气门0.38±0.08mm排气门0.76±0.08mm（12）安装所有外围件。
卡特皮勒柴油发动机C-9_SIRC维修技术资料
C-9发动机系统介绍
C-9发动机系统介绍
进气道 推杆 摇臂 排气门 排气道
进气门 挺柱 凸轮轴 活塞
C-9发动机系统介绍
C-9发动机系统介绍
废气控制阀
C-9发动机系统介绍
C-9发动机基本情况介绍
C-9 主要部 件
C-9发动机基本情况介绍
C-9 气缸体
更坚固的缸体增加了缸套的承压能 力以获得更佳燃油经济性 整体式机油冷却器减少了发动机的 重量和宽度，及泄漏的可能性。 弯曲的表面即保证了缸体的强度， 又减少发动机的重量和噪音
C-9发动机系统介绍
液压泵 剖视图
C-9发动机系统介绍
电磁铁 电磁线圈
提升阀
安全阀 驱动活塞
出油口 滑套 燃油输送泵 滑板
驱动轴
轴承 牵引板
中心轴 滑套 活塞
单向阀
C-9发动机系统介绍
C-9发动机系统介绍
C-9发动机系统介绍
C-9发动机系统介绍
预喷射
C-9发动机系统介绍
辅助喷射
C-9发动机系统介绍
延迟
C-9发动机系统介绍
主喷射
卡特彼勒 C-9 发动机介绍 宁波日兴动力科技有限公司 （培训资料）
卡特彼勒 C-9 发动机介绍
发动机基本状况介 发动机主要系统介
C-9发动机基本情况介绍
发动机主要特
直列六缸水冷柴油机 功率范围：205 - 287 kW (275 to 385 hp) 额定功率转速可在1800 - 2200 rpm内调整 ADEM III 电子控制系统 液压驱动电控喷油系统 空冷式中冷器 满足 EPA Tier II and EU Stage 2 排放标准
卡特挖掘机发动机不着火故障原因及维修方法
卡特挖掘机发动机不着火故障原因及维修方法一检查燃油问题1. 检查燃油质量。
请参阅《LEBT3477 载重车性能和驱动能力诊断指南》。
2. 检查燃油压力。
请参阅《测试和调整》的“燃油系统压力-测试”。
3. 确保燃油系统已加油。
请参阅《测试和调整》的“燃油系统-注油”。
4. 检查供油管路是否受阻。
5. 检查燃油滤清器。
6. 如果温度低于0°C (32°F),检查有无凝固的燃油(蜡状物)。
7. 检查燃油系统中有无空气。
请参阅《测试和调整》的“燃油中的空气—测试”。
二检查进气和排气系统1. 检查进气歧管的压力。
检查进气和排气系统有无节流和/或泄漏。
详情请参阅《测试和调整》中的“进气和排气系统”。
2. 检查排气岐管和涡轮增压器之间是否有泄漏。
检查有无排气阻力。
详情请参阅《测试和调整》中的“进气和排气系统”。
注:仅当发动机完全关闭并且必须重新起动时才使用该程序。
可能的原因? 诊断代码? 事件代码? 电连接器? 电路断路器? 发动机速度/正时? 燃油供给建议的措施诊断代码和/或事件代码某些诊断代码和/或事件代码会让发动机无法起动。
连接Caterpillar (卡特彼勒) 电子技术 (Cat ET) 并检查有无现行代码和/或记录代码。
继续此程序前,先对任何存在的代码进行故障诊断和排除。
三电连接器1. 检查ECM J1/P1 和J2/P2 连接器、J3/P3 连接器以及发动机速度/正时传感器连接器安装是否正确。
请参阅《故障诊断和排除》中的“电连接器-检查”。
故障诊断和排除部分2. 检查由ECM 背面到蓄电池间隔室的蓄电池导线。
参考电系统原理图。
检查导线和功率继电器。
检查ECM 的电源和接地线。
详情请参阅《故障诊断和排除》的“供电回路-测试”。
电路断路器检查电路断路器。
由于过热,电路断路器可能超越跳闸点。
如果电路断路器跳闸了,就要重调电路断路器。
发动机速度/正时安装新的ECM 后,应校准发动机速度/正时传感器。
卡特320DL-C6.4发动机维修资料
飞轮螺丝扭矩：--
芳罔在农村长大的明白,没用痋的藤菜,袅虓生长缓慢,自然就看得较老
缸盖螺丝扭矩：137±5N·m
阻尼减震器螺丝扭矩：--
卡特 320DL 挖机 C6.4 发动机的基本参数
功率：103KW
排量：6.4L 行程：130mm 缸径：102mm 缸数：6 喷油方式：电喷
重庆挖机修理厂技术部总结多年卡特 320DL\C6.4发动机修理经验卡特320DL挖机卡特 彼勒C6.4发动机的维修参数，以及卡特彼勒C6.4 发动机的基本参数。
卡特 320DL\C6.4 发动机的维修参数
点火顺序：1-5-3-6-2-4
进气门间隙：0.25mm 排气门间隙：0.40mm 顶环开口间隙：0.30-0.45mm 二道环考口间隙：0.30-0.45mm 油环开口间隙：0.30-0.50mm
连杆轴承轴颈 64.945 至 64.965mm
芳罔在农村长大的明白,没用痋的藤菜,袅虓生长缓慢,自然就看得较老
连杆轴瓦间隙：0.035-0.100mm，维修极限 0.200mm
曲轴主轴颈：89.95 至 89.97mm
主轴承的间隙为：0.050 至 0.118mm
凸轮轴轴承轴颈的直径： 77.850±0.025mm
进气门座圈的直径： 45.525±0.013mm
缸盖上的气门座圈的孔： 45.461±0.015mm
排气门座圈的直径： 42.390±0.015mm
缸盖上的气门座圈的孔： 42.320±0.015mm
瓦座螺丝扭矩：137±5N·m 连杆螺丝扭矩：103±5N·m 飞轮壳螺丝扭矩：--
卡特叉车4G63 4G64和S4S发动机维修手册说明书
99719-82130For use with 4G63/4G64 and S4S Engine Service Manual.Chassis,Mast & Options GP15K AT31A-50001-up,AT31B-50001-up GP18K AT31A-50001-up,AT31B-50001-up GP20K AT17B-10001-up,AT17C-10001-up GP20K-HP AT17B-95001-up,AT17C-95001-up GP25K AT17B-10001-up,AT17C-10001-up GP25K-HP AT17B-95001-up,AT17C-95001-up GP30K AT13D-35001-up,AT13E-30001-up GP35K AT13D-55001-up,AT13E-50001-up DP20K AT18B-05001-up DP25K AT18B-05001-up DP30K AT14C-35001-up DP35KAT14C-55001-upe pc at al o g s .c ome p c a t a l o g s .c o mFOREWORDThis service manual is a guide to servicing of Cat ®Lift Trucks for 1.5 thru 3.5 ton classes. The instructions are grouped by systems to serve the convenience of your ready reference.Long productive lif e of your lif t trucks depends to a great extent on correct servicing — the servicing consistent with what you will learn f rom this service manual. Read the respective sections of this manual carefully and familiarize yourself with the components you will work on before attempting to start a test,repair or rebuild job.The descriptions,illustrations and specifications contained in this manual are of the trucks of serial numbers in effect at the time it was approved for printing. Cat lift truck reserves the right to change specifications or design without notice and without incurring obligation.For the items pertaining to the engines,refer to the following service manuals:• 4G63/4G64 Gasoline Engine Service Manual (Pub. No. 99729-74110)• 4DQ7/S4S Diesel Engine Service Manual (Pub. No. 99719-95100)Pub. No. 99719-82130.c omThe serviceman or mechanic may be unf amiliar with many of the systems on this truck. This makes it important to use caution when perf orming service work. A knowledge of the system and/or components is important bef ore the removal or disassembly of any component.Because of the size of some of the truck components,the serviceman or mechanic should check the weights noted in this Manual. Use proper lif ting procedures when removing any components.Following is a list of basic precautions that should always be observed.1.Read and understand all warning plates and decalson the truck bef ore operating,lubricating or repairing the product.2.Always wear protective glasses and protectiveshoes when working around trucks. In particular,wear protective glasses when pounding on any part of the truck or its attachments with a hammer or sledge. Use welders gloves,hood/goggles,apron and other protective clothing appropriate to the welding job being performed. Do not wear loose-fitting or torn clothing. Remove all rings f rom fingers when working on machinery.3.Do not work on any truck that is supported only bylif t jacks or a hoist. Always use blocks or jack stands to support the truck bef ore perf orming any disassembly.4.Lower the forks or other implements to the groundbef ore perf orming any work on the truck. If this cannot be done,make sure the f orks or other implements are blocked correctly to prevent them from dropping e steps and grab handles (if applicable) whenmounting or dismounting a truck. Clean any mud or debris f rom steps,walkways or work platf orms before using. Always face truck when using steps,ladders and walkways. When it is not possible to use the designed access system,provide ladders,scaffolds,or work platforms to perform safe repair operations.6.To avoid back injury,use a hoist when lif tingcomponents which weigh 23 kg (50 lb.) or more.Make sure all chains,hooks,slings,etc.,are in good condition and are of the correct capacity. Be sure hooks are positioned correctly. Lif ting eyes are not to be side loaded during a lifting operation.7.To avoid burns,be alert f or hot parts on truckswhich have just been stopped and hot f luids in lines,tubes and compartments.8.Be careful when removing cover plates. Graduallyback off the last two bolts or nuts located at opposite ends of the cover or device and pry cover loose to relieve any spring or other pressure,before removing the last two bolts or nuts completely.9.Be careful when removing filler caps,breathers andplugs on the truck. Hold a rag over the cap or plug to prevent being sprayed or splashed by liquids under pressure. The danger is even greater if the truck has just been stopped because f luids can be hot.SAFETYe pc at al o g s .c om10.Always use tools that are in good condition and besure you understand how to use them bef ore performing any service work.11.Reinstall all fasteners with same part number. Donot use a lesser quality fastener if replacements are necessary.12.If possible,make all repairs with the truck parkedon a level,hard surface. Block truck so it does not roll while working on or under truck.13.Disconnect battery and discharge any capacitors(electric trucks) bef ore starting to work on truck.Hang “Do not Operate”tag in the Operator’s Compartment.14.Repairs,which require welding,should beperformed only with the benefit of the appropriate reference information and by personnel adequately trained and knowledgeable in welding procedures.Determine type of metal being welded and select correct welding procedure and electrodes,rods or wire to provide a weld metal strength equivalent at least to that of parent metal.15.Do not damage wiring during removal operations.Reinstall the wiring so it is not damaged nor will it be damaged in operation by contacting sharp corners,or by rubbing against some object or hot surface. Place wiring away from oil pipe.16.Be sure all protective devices including guards andshields are properly installed and f unctioning correctly bef ore starting a repair. If a guard or shield must be removed to perform the repair work,use extra caution.17.Always support the mast and carriage to keepcarriage or attachments raised when maintenance or repair work is perf ormed,which requires the mast in the raised position.18.Loose or damaged f uel,lubricant and hydrauliclines,tubes and hoses can cause fires. Do not bend or strike high pressure lines or install ones which have been bent or damaged. Inspect lines,tubes and hoses caref ully. Do not check f or leaks with your hands. Pin hole (very small) leaks can result in a high velocity oil stream that will be invisible close to the hose. This oil can penetrate the skin and cause personal injury. Use cardboard or paper to locate pin hole leaks.19.Tighten connections to the correct torque. Makesure that all heat shields,clamps and guards are installed correctly to avoid excessive heat,vibration or rubbing against other parts during operation.Shields that protect against oil spray onto hot exhaust components in event of a line,tube or seal failure,must be installed correctly.20.Relieve all pressure in air,oil or water systemsbef ore any lines,fittings or related items are disconnected or removed. Always make sure all raised components are blocked correctly and be alert for possible pressure when disconnecting any device from a system that utilizes pressure.21.Do not operate a truck if any rotating part isdamaged or contacts any other part during operation. Any high speed rotating component that has been damaged or altered should be checked for balance before reusing.e pc at al o g s .c omBuy nowCat Lift Trucks GP15K/18K/20K/20KHP/25K/25KHP/30K/35K, DP20K/25K/30K/35K Service Manual PDFWith Instant Download。
卡特320DL-C6.4发动机维修 PPT
活塞销直径...33.991 至 33.997mm
芳罔在农村长大的明白,没用痋的藤菜, 袅虓生 长缓慢 ,自然 就看得 较老
活塞销轴承孔径：3承孔孔径：69.000mm 至 69.019mm
活塞直径：101.915 至 101.945mm
卡特 320DL\C6.4 发动机的气门杆直径
连杆轴瓦间隙：0.035-0.100mm，维修极限 0.200mm
曲轴主轴颈：89.95 至 89.97mm
主轴承的间隙为：0.050 至 0.118mm
凸轮轴轴承轴颈的直径： 77.850±0.025mm
排气凸轮升程：9.417mm(0.3707in) 进气凸轮升程：12.607mm(0.4963in) 喷油器凸轮升程：12.703mm(0.5001in)
大家有疑问的，可以询问和交流
飞轮螺丝扭矩：--
芳罔在农村长大的明白,没用痋的藤菜, 袅虓生 长缓慢 ,自然 就看得 较老
缸盖螺丝扭矩：137±5N·m
阻尼减震器螺丝扭矩：--
卡特 320DL 挖机 C6.4 发动机的基本参数
功率：103KW
排量：6.4L 行程：130mm 缸径：102mm 缸数：6 喷油方式：电喷
进气门：6.6mm(0.26in) 排气门：6.6mm(0.26in) 气门长度 进气门：144.0mm 排气门：144.0mm
芳罔在农村长大的明白,没用痋的藤菜, 袅虓生 长缓慢 ,自然 就看得 较老
进气门座圈的直径： 45.525±0.013mm
缸盖上的气门座圈的孔： 45.461±0.015mm
进气门数：12 排气门数：12
卡特彼勒 C7 发动机修理
卡特彼勒 C7 发动机修理卡特彼勒 C7 发动机技术规范发动机发动机型号Cat® C7 ACERT™飞轮净功率204 hp152 kW净功率－ ISO 9249204 hp152 kW缸径4.3 in110 mm冲程5 in127 mm排量440 in37.2 L重量采用ACERT™ 技术的卡特彼勒C7 发动机引入了一系列改善性的和增加性的改进，从而带来了突破性的发动机技术。
ACERT 技术的组成元素包括燃油输送、空气管理和电子控制。
ACERT 技术优化了发动机性能，同时达到了欧II 非公路应用的发动机排放法规的要求。
通过将ACERT 技术与新的“经济模式和功率管理”结合在一起，客户可以在性能与燃油经济性之间寻找到平衡，以适应他们的要求和应用条件。
发动机转速自动控制二级触摸式控制能最大限度的提高燃油效率，降低噪声级。
ADEM A4 发动机控制器ADEM A4 电子控制模块管理燃油输送，让每升燃油都发挥出最大性能。
该发动机管理系统提供了灵活的燃油供油匹配，允许发动机对不同的应用需求作出迅速的反应。
它能跟踪发动机和机器的情况且同时保持发动机以最高的效率运转。
燃油输送卡特彼勒C7 发动机采用了电子控制装置，用于控制单体喷油系统。
多重燃油喷射输送系统实现了高精度的喷射。
精确的组成燃烧循环就能降低燃烧室温度, 减少排放并优化燃料燃烧。
灵活的燃料选择可作为标准配置提供的经济模式最好应用于轻载应用中，它不仅保持了标准功率模式中的破裂力和举升能力，还可提供最佳的燃油经济性。
当机器选装了高功率(140kW) 设置时会包含功率管理功能。
功率管理功能可优化机器在各类应用中的性能。
在生产效率要求极高的应用中建议使用高功率模式。
而在载荷要求较低但追求最佳燃油效率的应用中则建议使用标准效率模式。
冷却系统冷却风扇直接由发动机驱动。
一个电控的粘性离合器风扇可作为附件配备，以降低风扇噪音。
根据目标发动机转速、冷却液温度、液压油温度和实际风扇速度来计算最佳风扇转速。
