避雷器避雷器的作用当雷电过电压沿架空线路侵入变配电所或其他建筑物内时，将发生闪络，甚至将电气设备的绝缘击穿。
因此，假如在电气设备的电源进线端并联一种保护设备即避雷器，如图1,当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘;电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电避雷器的保护作用基于三个前提:1、伏秒特性与被保护绝缘的伏秒特性有良好的配合2、保证其残压低于被保护绝缘的冲击电气强度3、被保护绝缘必须处于该避雷器的保护距离之内避雷器的要求:1、正常运行时不放电，过电压时放电正确动作2、放电后要有自恢复功能避雷器连续工作电压相关参数：允许长期工作电压。
应等于或大于系统的最高相电压。
额定电压（“kV”：可在短时间内使用最大工作电压（“灭弧电压”）。
缓冲器可以在工作电压下放电并关闭电弧。
没有游客留下的脚印！这是设计长时间保护装置的基本结构和特点。
工作频率允许电压性能：指示氧化锌在规定条件下抵抗过电压的能力。
额定放电电流（“Ka”：用于隔离避雷器电平的放电电流峰值不应超过220kV及以下的5ka残压。
也就是说，在冲击电流的影响下，避雷针两端产生的电压可以理解为避雷针两端承受的最大电压。
避雷器的分类和结构适用于阀式、管式和有限金属氧化物保护形式。
阀门避雷针主要分为两类：普通阀门避雷针和磁力鼓风机避雷针。
提克。
莱斯常用的阀门避雷器为FS、FZ系列，磁力风机避雷器为FCD、FZ系列FCZ.莱斯阀门防雷装置型号中使用的符号如下：动力站：y回路：d—旋转电机：c—带磁风机放电间隙。
阀挡板主要由一平面火花间隙串联在碳化硅电阻板（阀板）上组成。
平面火花空间安装在密封陶瓷管内，并设有连接螺栓。
在保险杠中，它具有高电压强度和低电压强度的非线性特性。
阀式缓冲器在正常工作电压下不能穿透某一点火区间，但在过电压下会通过一段点火区间撞击保险杠。
大的雷电波通过电阻平滑地流入地面，电阻阀板对矿井电流产生的工频电压有很大的阻力。
氧化锌避雷器的特点和使用方法 (图文) 民熔
氧化锌避雷器的特点民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。
川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。
线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。
二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。
避雷器型式及注解(图文)民熔
避雷器避雷器的型式主要有保护间隙型、管型避雷器、阀型避雷器、磁吹避雷器和氧化锌低5-12角盟荣护闻陈避雷器。
随着新材料、新工艺、()雄构(0)楼线一主间雕: 2一罐助间演3一定指:新技术的不断成熟和认知，氧一装保护设备: 3一保护同服化锌避雷器已基本取代了其它类型的避雷器，只保留了保护间隙。
氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气此外，对于每种类型的避雷器，安装地点的海拔高度也是已知的。
如果海拔低于1000米，则为低海拔，否则为高海拔。
安装在高海拔地区的避雷器，应适当增加瓷套的高度，以提高外绝缘强度。
随着海拔高度的增加，空气密度、气压和温度相应降低，电子在电场中的平均自由行程增大。
电子能在两次碰撞之间聚集更多的动能（与正常密度相比），更容易引起电离，从而降低空气介质的放电电压。
如果不考虑海拔高度对放电电压的影响，过电压很可能在避雷器内阀动作前沿绝缘子外绝缘放电。
避雷器细分还可分为有并联电阻，用于中等及大容量变电站的电气设备保护，如FZ型;无并联电阻，用于小容量配电系统的保护，如FS型;有磁吹限流间隙，用于35~500kV变电站的电气设备保护，如FCZ 型;有磁吹限流间隙，工频续流值低，用于旋转电机的保护，如FCD型。
此外，根据不同地区的污染程度，国际电工委员会（IEC）将污染等级划分为四个等级。
一级轻度污染（盐浓度0.03~0.05mg/cm2）Ⅱ级中度污染（盐浓度为0.05~0.10mg/cm2）、盘级重度污染（0.10~0.25mg/cm2）、Ⅳ级极重度污染（盐浓度大于0.25mg/cm2）。
与我国国家标准相比，多了一个0级（强电解液0～0.03mg/cm2，弱电解液0～0.06mg/cm2），是无明显污染的区域。
因此，中国有五个污染等级。
线路避雷器安装注意事项及运行维护 图文 民熔

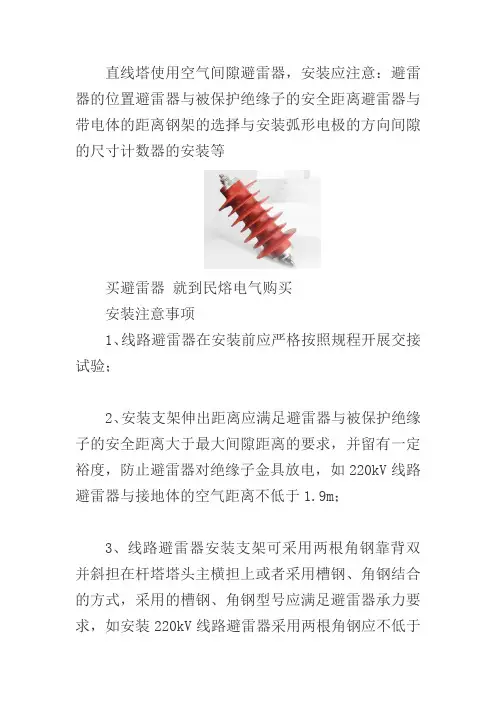

直线塔使用空气间隙避雷器，安装应注意：避雷器的位置避雷器与被保护绝缘子的安全距离避雷器与带电体的距离钢架的选择与安装弧形电极的方向间隙的尺寸计数器的安装等买避雷器就到民熔电气购买安装注意事项1、线路避雷器在安装前应严格按照规程开展交接试验；2、安装支架伸出距离应满足避雷器与被保护绝缘子的安全距离大于最大间隙距离的要求，并留有一定裕度，防止避雷器对绝缘子金具放电，如220kV线路避雷器与接地体的空气距离不低于1.9m；3、线路避雷器安装支架可采用两根角钢靠背双并斜担在杆塔塔头主横担上或者采用槽钢、角钢结合的方式，采用的槽钢、角钢型号应满足避雷器承力要求，如安装220kV线路避雷器采用两根角钢应不低于L63×6，若采用槽钢、角钢结合的方式，槽钢不低于10号；4、线路避雷器安装时，为保障间隙距离的有效性，避雷器尾端弧形电极长轴方向应与下方导线垂直；5、线路避雷器纯空气间隙安装时应满足要求；6、线路避雷器的计数器应选择具有大盘径、粗指针的计数器，以易于塔下查看读取数据，安装时计数器面板朝下。

计数器安装时，通过软导线与避雷器接地端子相连，计数器朝向主横担侧，也可安装在杆塔塔头主横担上靠近避雷器侧的位置（打孔），但距避雷器的位置不应超过2m。
线路避雷器的运行维护1.建立台账、运行记录并密切加以监视，雷雨季节及时记录雷击动作情况；同时还应建立必要的检修、试验、轮换制度，确保装置运行的可靠性。
2。
结合线路检修进行的运行维护工作包括：避雷器本体外观目测；串联间隙、上下电极测量和检查；高压电极和接地端连线检查；连接件检查；检查、记录计数器动作次数；检查在线或离线监测装置3。
运行3~5年后的线路避雷器可进行抽样试验，抽样避雷器进行直流试验，如抽样避雷器试验不满足要求，要求对同批次避雷器加大抽样比例，如仍出现一支不合格，应扩大同批次避雷器试验，确定是否能够继续运行。
4。
动作极为频繁（如20次）的避雷器应进行缩短周期进行直流试验，试验不合格应退出运行。
避雷器参数讲解(图文)民熔
避雷器参数1.标称电压Un被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2.额定电压Uc:能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3.额定放电电流Isn:给保护器施加波形为8/20μs 的标准雷电波冲击10 此时，保护器所耐受的最大冲击电流峋值。
4.最大放电电流 Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5电压保护等级上升：保护器在下列试验中的最大值：点火电压的1kV/ys斜率；额定放电电流的残余电压。
6响应时间TA：主要反映保护器中特殊保护元件的动作灵敏度和击穿时间。
在一定时间内的变化取决于Du/dt或di/dt的斜率。
7数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择防雷装置的参考值，防雷装置的数据传输速率取决于系统的传输方式。
8插入损耗AE：在给定频率下插入保护器前后的电压比。
9回波损耗ar：表示保护设备（反射点）反射的前波所占的比例，是直接衡量保护设备是否与系统阻抗兼容的参数。
10最大纵向放电电流：当8/20us波形的标准雷电波对地一次时，保护器能承受的最大冲击电流的峰值。
11最大横向放电电流：在线路间施加波形为8/20μs的标准雷电波一次时，保护器能承受的最大冲击电流的峰值。
12线路阻抗UN为流过线路阻抗的总和。
它通常被称为“系统电阻13峰值放电电流：有两种：额定放电电流LSN和最大放电电流Imax。
13泄漏电流：指在75或80额定电压UN 下流过保护器的直流电流。
从安全运行的角度看，避雷器额定电压的选择还应遵循以下原则：1）避雷器的额定电压应高于安装现场可能出现的工频暂态电压。
在110kV及以上中性点接地系统中，可按上述方法选择。
②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障,这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。
线路避雷器安装示意图
2 绝缘子间隙避雷器
2.1 典型安装方式 1（正悬挂式安装）
辅助支架
绝缘子串
避雷器本体
导线 绝缘子支撑间隙
图 4 单回直线塔
绝缘子串
辅助支架 避雷器本体
导线 绝缘子支撑间隙
图 5 双回直线塔
辅助支架 绝缘子串
避雷器本体 跳线
绝缘子支撑间隙
图 6 双回耐张塔（内部悬挂）
辅助支架 绝缘子串
避雷器本体 绝缘子支撑间隙 跳线
1 空气间隙避雷器
1.1 典型安装方式 1（悬挂式安装）
辅助支架
绝缘子串
导线 空气间隙
避雷器本体
图 1 单回直线塔
辅助支架
绝缘子串
导线 空气间隙
避雷器本体
图 2 双回直线塔
1.2 典型安装方式 2（坐式安装）
绝缘子串
导线 空气间隙
避雷器本体
辅助支架
图 3 单回直线塔(常见于 500kV 及以上)
图 7 双回耐张塔（外部悬挂）
2.2 典型安装方式 2（倒悬挂式安装）
辅助支架
绝缘子串
拉线
导线 绝缘子支撑间隙
避雷器本体
图 8 单回直线塔（常见于 kV 及以上）
辅助支架
绝缘子串
拉线
导线
避雷器本体
绝缘子支撑间隙
图 9 双回耐张塔（常见于 500kV 及以上）
防雷接地施工工艺讲解（图文并茂）
防雷接地施工工艺讲解（图文并茂）找防雷系国联股份旗下防雷行业垂直电商平台。
找防雷专注防雷产业链“互联网+”升级，定位于防雷产业链垂直电商平台，以防雷产品、原材料、配件、防雷装置检测设备、防雷产品送检服务等的B2B 交易为主导，以云ERP和云物流为基础架构，以供应链集合采购和供应链金融服务为双轮驱动，积极推动防雷产业互联网电商生态系统发展。
找防雷—北京雷电防护装置测试中心办事处输导语：防雷接地分为两个概念，一是防雷，防止因雷击而造成损害;二是静电接地，防止静电产生危害。
随着储罐阴极保护应用的日益广泛，其保护效果越来越多的受到人们的关注，防雷接地规范与阴极保护规范的矛盾也越来越突出。
防雷接地规范将防雷接地极和阴极保护阳极二合为一:在牺牲阳极阴极保护中，要求阳极的接地电阻尽量低，这和防雷接地的要求是一致的。
如果加大阳极连接电缆的截面积，使之达到防雷接地的要求，被普遍认为可以用牺牲阳极系统代替防雷接地系统，使得牺牲阳极起到阴极保护和防雷的双重作用。
在储罐接地线或接地网之间安装接地电池，接地电池由双锌棒制成的，平时双锌棒都是处于断路状态，当有雷击或者故障电压时，故障电流通过双锌棒导入接地网，对储罐起安全保护作用。
工艺流程技术要求接地装置顶面埋设深度不应小于0.7M，埋设长度不小于2.5M，垂直接地极间距间距不应小于5m（根据当地防雷办要求）1）扁钢与扁钢水平搭接为扁钢宽度的2倍，不少于三面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。
5）除埋设在混凝土中的焊接接头外，有防腐措施。
6）所有焊点表面必须去掉焊接处残留的焊药7）如使用人工接地体，角钢不小于40*40*4mm，长度不小于2.5米8）接地干线在跨越伸缩缝、沉降缝等位置应设置补偿装置，并设测量接地电阻而预备的断接卡子9）地干线末端露出地面应不超过0.5m。
避雷器基础知识讲解 图文 民熔
避雷器培训的主要内容:避雷器的基本知识1.避雷器的分类2、各类避雷器的特点3、金属氧化物避雷器( MOA )4、氧化锌避雷器的主要电气参数5、避雷器型号说明76、氧化锌避雷器的试验一、避雷器基本知识1定义:能释放雷电或兼能释放电力系统操作过电压能量、保护电气设备免受瞬时过电压(雷电过电压、操作过电压、工频暂态过电压冲击)危害又能截断续流,不致引|起系统接地短路的电器装置。
■作用:当过电压出现时,避雷器两端子间的电压被限制在不超过规定值,使电器设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态，以保证系统正常供电。
避雷器对过电压的保护作用:避雷器的分类保护间隙排气式避雷器阀式避雷器普通阀式避雷器磁吹式避雷器金属氧化物避雷器( MOA )保护间隙保护间隙由两个间隙(即主间隙和辅间隙)组成,常用的角型间隙与保护设备并联的排气式避雷器也称管型避雷器,实质上是- -种具有一种具有较高熄弧能力的保护间隙。
阀式避雷器阀式避雷器的基本元件为间隙和非线性电阻(又称.阀片)串联。
四、 3、各种类型的避雷器、保护间隙和排气型避雷器的伏安特性陡峭，放电色散大，而普通变压器和其他设备绝缘的冲击放电特性相对平缓，不能很好地配合。
五、运行后，工作母线直接接地，形成高振幅的截止波，危及变压器的纵向绝缘。
六、阀式避雷器的缺点是普通型没有强制灭弧措施，阀片热容量有限，不能长期承受过电压冲击电流的影响。
七、磁吹式流量大，但阀阻力非线性系数高。
八、金属氧化物避雷器（MOA）的核心部件是ZnO阀，具有理想的非线性伏安特性。
氧化锌避雷器具有残压低、响应时间快、陡波特性平缓、动作负荷轻、抗重复动作能力强等优点流量大，性能稳定，抗老化能力强。
结构简单，体积小，易于批量生产，成本低5、氧化锌避雷器的主要电气参数额定电压（UR）适用于避雷器端子间工频电压的最大有效值。
按此电压设计的避雷器，可在规定的动作负荷试验中临时确定过电压下的正确动作。
关于避雷器安装位置的探讨 (图文) 民熔
避雷器避雷器安装位置的探讨本文是关于避雷门的安装，很有读者，指导配电网的工作。
八负做好防雷工作护理工作。
2、避雷器的作用是释放过电压能量，限制过电压幅值的保护装置。
使用时，避雷器安装在受保护设备附近，与受保护设备平行。
正常情况下，避雷器不导电（最多只能流过微安级的泄漏电流）。
当作用在避雷器上的电压达到避雷器的动作电压时，避雷器通过大电流传导、释放过电压能量，并将过电压限制在一定水平，以保护设备绝缘。
释放过电压能量后，避雷器恢复到原来的状态。
-（一）《中国电力百科全书》第三卷《输变电》第三卷避雷器安装要求，金华电业一局相关规定要求，金华电业局10kV及以下配电网运行标准11.1开关站、配电室进出线杆、配电变压器高低压侧、线路电缆头、柱式断路器、负荷开关、重合闸、分段器、负荷开关、电容器、列式计量箱、10kV电缆配电箱等的进、出线杆均应装设避雷器，等与高压架空电力线路连接的电缆长度大于50米的两端应装设避雷器；长度不超过50米的电缆可安装在线路改造的一端。
避雷器应在雷雨季节前投入使用。
2金华电业局10kV及以下配电网装置安装验收标准对避雷器的安装有要求9.1变电所出线杆、配电变压器10kV侧、0.4kV或0.22kv及以下侧、线路电缆头、杆塔开关或杆、负荷开关、10kV计量箱、电容器、常遭雷击的杆塔等均应设置防雷接地设施。
9.8有电缆头的电杆，避雷器应安装在靠近电缆头的地方。
4、避雷器1安装位置不合理分析及10kV线路分支（电缆）安装位置图（避雷器安装在灵科下桩头侧）5（图1）避雷器的安装要求符合避雷器规范的要求，能保护电缆。
然而，在架空线路上有雷击电流通过凌克，然后进入避雷器的放电回路。
避雷器安装在凌克与电缆电气连接之间。
虽然符合规程要求，保护了电缆，但在雷波侵入过程中，雷击通过凌克从避雷器进入地面，对玲科非常不利，易发生闪络、烧伤或跳闸，这使得操作人员在闪电天频繁地处理事故。
将避雷器安装在令克的架空线路侧，即起到防雷作用，又降低了令克的故障<图2)。
避雷器的安装和运行维护（图文）民熔
避雷器的安装和运行维护（图文）民熔预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1)避雷器安装：①安装前的检查：1)避雷器额定电压与线路电压是否相同；2)底盘的瓷盘有无裂纹，瓷件表面是否有裂纹、破损和闪落痕迹及掉釉现象。
如有破损，其破损面应在0.5cm2以下，在不超过三处时可继续使用；3)将避雷器向不同方向轻轻摇动，内部应无松动的响声；4)检查瓷套与法兰连接处的胶合和密封情况是否良好。
民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化；2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
民熔HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型③安装要求：1)避雷器应垂直安装，倾斜不得大于15°。
防雷接地施工图文并茂共21页
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回பைடு நூலகம்起来却有 久久不会退去的余香。
防雷接地施工图文并茂 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
避雷器的工作原理和参数 图文 民熔
避雷器避雷器是一种常见的侵入波防护装置，也是应用最广泛的过电压限制器。
它本质上是过电压能量的吸收器。
它与受保护设备并联运行。
当外加电压超过一定幅值时，避雷器总是先动作，通过自身释放大量能量，限制过电压，保护电气设备。
避雷器放电后，避雷器两端过电压消失，系统正常运行电压继续作用于避雷器两端。
在正常工作电压下，工频接地电流在导通状态下继续流过避雷器。
这种电流称为工频电流，以电弧放电的形式出现。
一方面，工频连续电流的存在使相导线的短路状态继续维持，系统无法恢复正常运行。
作为过电压保护装置，当电网电压升至避雷器规定的动作电压时，避雷器动作释放电压负荷，将电网电压上升幅度限制在某一水平以下，以保护设备绝缘水平，现代避雷器不仅可以限制雷电过电压，还可以限制一些操作过电压。
因此，称其为过电压限制器更为准确。
避雷器工作原理避雷器与被保护设备对地平行设置。
如图所示，各种避雷器有一个共同的特点，即在高压作用下呈现低阻状态，在低压作用下呈现高阻状态。
当发生雷击时，当雷电波过电压沿线路传到避雷器安装点时，此时由于高压作用在避雷器上，避雷器将动作，避雷器处于低阻状态，从而限制过电压。
同时，过电压产生的大电流将被放电到地上，使并联设备不受过电压的损坏。
雷击波消失后，输电线路恢复工频电压，与雷电侵入波过电压相比，工频电压相对较低。
因此，避雷器将变为高阻状态，接近开路。
此时，避雷器的存在不会对正常工作频率下的线路电压传输做出响应。
保护间隙结构和工作原理保护间隙:由两个电极组成，当雷电波入浸时，间隙先击穿，工作母线接地，避免了被保护设备上的电压升高.从而保护了设备。
过电压消失后，间隙中仍有工频续流，由于间隙的熄弧能力差，往往不能自行熄弧将引起断路器的跳闸，这是保护间隙的主要缺点。
为此可将间隙配合自动重合闸使用。
保护间隙结构和工作原理结构和工作原理:常用的角形保护间隙如下图所示。
由主间隙1和辅助间隙2串联而成。
主间隙的两个电极做成角形，在正常运行时，间隙对地是绝缘的，当承受雷电过电压作用时，间隙击穿，工作线路被接地，从而使得与间隙并联的电气设备得到保护。
关于避雷器安装位置的探讨 图文 民熔
避雷器避雷器安装位置的讨论直接在门口安装避雷器，非常读者，引导网络工作保护避雷器是一种保护装置，它释放电压能量以限制电压的振幅。
张力防雷罩在使用时靠近受保护的设备，并与之平行安装。
并且通常无法进入（“最大限度地通过微型安全级的泄漏电流”），当施加在防雷面板上的电压达到防雷面板的操作电压时，引导防雷面板，从而将能量从电压中释放出来，并将过电压限制在一定水平上，并且保护防雷面板的操作电压。
绝缘执行部分：APR当电压能量释放时，避雷器恢复到原来的状态。
（一）安装避雷针的要求，摘自《中国电力百科全书》第二版，第三卷，金伯利管理局的有关条例和10千伏电力网及以下网络的运作标准：11.1.矿井起爆装置，如封闭装置和分配器室的输入和输出杆，分配器变压器的高压和低压两侧，电缆头，柱断路器，负载开关，中继器，段段，电荷蹄、电容器、柱式测量盒、10千伏电缆、输入线和输入线出口与高压空气电线连接的长度大于50米的电缆，应在两端安装防雷罩。
长度小于50米的电缆可安装在电缆线的端部之一。
转换防护装置应在地雷季节之前投入使用。
金华电力局安装和接收10千伏及以下配电设备的标准9.1高负载显示器、10千伏测量盒、电容器和频繁撞击塔应配备防雷接地设施。
9.8装有电缆头的杆应安装在电缆头附近。
对不合理安装避雷器位置的分析（五）、（……）安装避雷针的要求符合保护电缆的《避雷针条例》的要求，但空运线路上有一条雷流通过克，接着是避雷针的排放回路，安装在电缆和装甲车之间的电缆，虽然符合协议的要求，但保护电缆，对电缆的入侵具有极大的不利影响。
雷声雷雷从避雷针中循环，因此很容易照明、烧毁或去除。
这使得操作者能够在闪电日处理经常发生的事故。
将避雷器安装在令克的架空线路侧，即起到防雷作用，又降低了令克的故障<图2)。
2、10kV电缆出线( 电缆负荷开关)避雷器安装图(图3)。
该避雷器的安装,虽防止架空线路雷电流对负荷开关和电缆的入侵，但存在雷电流经过负荷开关入地，如果负荷开关在分闸状态，雷电流将无处泻放，有可能将开关绝缘击穿(波的反射-雷电压幅值蠱加，发生在开关的一侧),如将避雷器安装在负荷开关的架空线路侧，即达到保护要求，又不会存在上述问题(不需考虑电缆侧的来雷,电缆另一侧有防雷保护措施)。
管式避雷器结构 (图文) 民熔
管式避雷器结构排气式避雷器一般称为管式避雷器，由产气管、内部间隙和外部间隙组成。
管式避雷器是一种具有很高灭弧能力的保护装置防护间隙由两个串联间隙组成。
大气中的一个间隙称为外间隙。
它的作用是隔离工作电压，防止工频泄漏电流流过采气管道烧毁；另一个安装在煤气管道内，称为内间隙或灭弧间隙。
排气式避雷器具有残压小、简单、经济的突出优点，但在运行过程中会发生瓦斯涌出，因此只适用于室外线路，阀式避雷器一般用于变电站。
2管子避雷器。
管式避雷器的灭弧能力与工频连续电流的大小有关。
原理结构见下表3、阀式避雷器。
阀式避雷器是由空气间隙和一个非线性电阻串联并装在密封的瓷瓶中构成的。
在正常电压下，非线性电阻阻值很大，而在过电压时，避雷器的组织非常小。
避雷器利用非线性电阻的特性来防止雷电：当雷电波侵入时，由于高电压（即过电压），间隙被击穿，非线性电阻值很小，雷电电流会迅速进入地面，从而防止雷电波的侵入。
当过电压消失时，非线性电阻值很大，间隙恢复到开路状态。
准备好防止雷电波的入侵。
三。
阀式避雷器。
阀门避雷器的结构主要由瓷绝缘套、火花隙和阀电阻组成。
避雷器的工作原理及结构3、阀式避雷器。
阀式避雷器其主要元件及作用是:(2)阀片电阻:是由金刚砂和水玻璃等混合后经模型压制成饼状。
它具有良好的伏安特性，当电流通过阀片电阻时，其电阻甚小，产生的残片(火花间隙放电以后，雷电流通过阀片电阻泄入大地，并在阀片电阻上产生- -定的电压降)不会超过被保护设备的绝缘水平。
当雷电流通过后，其电阻自动变大，将工频续流值限制在80A以下，以保护火花间隙可靠灭弧。
总之，阀式避雷器的工作原理是当线路正常运行时，避雷器的火花隙将线路与地面隔开。
当线路有危险的过电压时，火花隙会被击穿，雷电电流通过阀电阻排到地上，从而保护用电设备。
避雷器的参数、作用、结构 图文 民熔
避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。
一旦出现不正常电压，避雷器产生作用，起到保护作用。
氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。
已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。
陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。
避雷器的伏安型与被保护的电气设备的伏安型要正确配合,即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。
避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生- -相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。
当过电压超过一-定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。
过电压过电压的定义、分类及危害(1) 什么是过电压?在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。
过电压过电压类型及危害(2)过电压的分类过电压主要分为内部过电压和大气过电压。
内部过电压:由于操作(合闸、拉闸)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另-种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。
这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。
内部过电压可分为工频过电压、操作过电压、谐振过电压。
大气过电压:是由于雷雨季节空中出现雷云时，雷云带有的电荷，对大地及地面上的一些导电物体都有的静电感应，使地面和附近输电线路感应出异种电荷，并由雷云电荷束缚着被感应的异种电荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器的安装与接地
避雷器的介绍
民熔
氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。
能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。
氧化锌避雷器介绍民熔
民熔氧化锌避雷器
HY5WS-17/50氧化锌避雷器
10KV高压配电型 A级复合避雷器
产品型号: HY5WS- 17/50 额定电压: 17KV
产品名称:氧化锌避雷器直流参考电压: 25KV
持续运行电压: 13.6KV 方波通流容量: 100A
防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA
操作冲击电流: 38.5KV(下残压)
注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:
a.海拔高度不超过2000米;
b.环境温度:最高不高于+40C- -40C;
C.周围环境相对湿度:平均值不大于85%;
d.地震强度不超过8级;
e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，
耐碰撞运输无碰损失，
安装灵活特别适合在开关柜内使用
民熔 HY5WZ-17/45高压氧化锌避雷器
10KV电站型金属氧化锌避雷器
民熔 35KV高压避雷器
HY5WZ-51/134
户外电站型
氧化锌避雷器复合型
避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。
中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。
②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。
另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。
一般认为距离不超过10m即可。
③安装在配电变压器低压侧低压侧安装了避雷器时，当高压侧避雷器放电使接地装置的电位升高到一定值，低压侧避雷器开始放电，使低压侧绕组出线端与其中性点及外壳的电位差减小。
④安装在配电箱的低压侧低压避雷器应选择安装在配电箱低压侧的交流接触器与出线熔断器之间为宜，且接地线应穿过剩余电流动作保护器的零序互感器的探头。
⑤其他对于重要用户，宜在低压线路引入室内前50m处，安装一组低压避雷器，入室后再装一组低压避雷器；对于一般用户，可在低压进线第
一支持物处，装一组低压避雷器；对于易受雷击的地段，直接与架空线路相连接的电动机或电度表，宜加装低压避雷器。
避雷器的电压等级避雷器的额定电压：由动作负载试验确定的避雷器上下两端之间允许的最大工频电压有效值,避雷器在该电压下应能正常工作。
避雷器按额定电压值可分为三类：①高压类：指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。
②中压类：指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。
③低压类：指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。
三、安装避雷器与中性点接地或不接地的区别避雷器安装后，必须提供良好的接地装置，使雷电流迅速流向大地。
应与通信系统的接地、计算
机网络系统的逻辑接地、电源系统的接地作等电位处理。
由此可见，避雷器的安装与中性点接地或不接地没有联系。
