什么是宏蜂窝什么是微蜂窝

2010-01-24 22:00:28| 分类:通信知识| 标签:|字号大中

小订阅

在小区制移动通信网络中,通常采用正六边形无线小区邻接构成面状服务区。由于服务区的形状很像蜂窝,这种网络便被称为蜂窝式网络。

宏蜂窝(macrocell), 传统的蜂窝式网络由宏蜂窝小区(macrocell)构成,每小区的覆盖半径大多为1km~25km,基站天线尽可能做得很高。在实际的macrocell内,通常存在着两种特殊的微小区域。一是“盲点”,由于电波在传播过程中遇到障碍物而造成的阴影区域,该区域通信质量严重低劣;二是“热点”,由于空间业务负荷的不均匀分布而形成的业务繁忙区域,它支持macrocell中的大部分业务。以上两“点”问题的解决,往往依靠设置直放站、分裂小区等办法。除了经济方面的原因外,从原理上讲,这两种方法也不能无限制地使用,因为扩大了系统覆盖,通信质量要下降;提高了通信质量,往往又要牺牲容量。近年来,随着业务需求的剧增,这些方法更显捉襟见时,这样便产生了微蜂窝技术。

微蜂窝小区(microcell)的覆盖半径为30m~300m,基站天线低于屋顶高度,传播主要沿着街道的视线进行,信号在楼顶的泄露小。因此,microcell最初被用来加大无线电覆盖,消除macrocell中的“盲点”。由于低发射功率的microcell基站允许较小的频率复用距离,每个单元区域的信道数量较多,因此业务密度得到了巨大的增长,且RF干扰很低,将它安置在macrocell的“热点”上,可满足该微小区域质量

与容量两方面的要求。

实际上,microcell主要安置在macrocell内的“热点”地区。不同尽寸的小区重叠起来,不同发射功率的基站紧邻并同时存在,使得整个通信网络呈现出多层次的结构。相邻microcell的切换都回到所在的macrocell上,macrocell的广域大功率覆盖可看成是宏蜂窝上层网络,并作为移动用户在两个microcell区间移动时的“安全网”,而大量的microcell则构成微蜂窝下层网络。

随着容量需求的进一步增长,运营者可按同一规则安装第三或第四个microcell层。一个多层次网络,往往是由一个上层宏蜂窝网络和数个下层微蜂窝网络组成的多

元蜂窝系统。

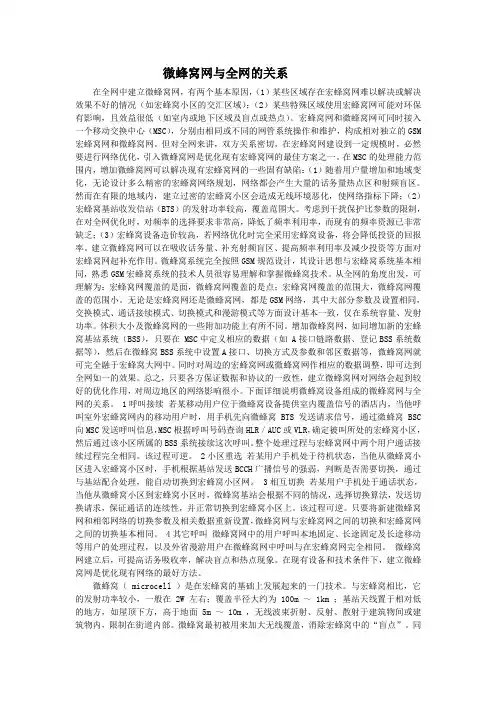

微蜂窝( microcell )是在宏蜂窝的基础上发展起来的一门技

术。与宏蜂窝相比,它的发射功率较小,一般在 2W 左右;覆盖

半径大约为 100m ~ 1km ;基站天线置于相对低的地方,如屋

顶下方,高于地面 5m ~ 10m ,无线波束折射、反射、散射于

建筑物间或建筑物内,限制在街道内部。微蜂窝最初被用来加大

无线覆盖,消除宏蜂窝中的“盲点”。同时由于低发射功率的微

蜂窝基站允许较小的频率复用距离,每个单元区域的信道数量较

多,因此业务密度得到了巨大的增长,将它安置在宏蜂窝的“热

点”上,可满足该微小区域质量与容量两方面的要求。

宏蜂窝是覆盖范围较远的基站

1,宏基站,直白点,铁塔站,比较大的那种,一个站覆盖几十

公里

2,微基站,在楼宇中或密集区安装的小型基站,覆盖小,用户

量低。

3,直放站,将基站信号放大,发射至基站覆盖不到的地方。4,原理及区别:基站都有自己的频点,频率范围,有用户数,网络好,便于规划,当然费用也较高;直放站是借用基站的资源,它的下挂用户数是占用基站资源的,它的价格便宜,便于覆盖,但网络不好,规划困难,信号如果泄露到基站覆盖范围会对其造

成影响。

室内分布系统简介

室内分布系统简介

一、室内分布系统解决方案:

TD/PHS/WLAN共享一个室内分布系统,比如青岛网通大厦;

TD/PHS共享一个室内分布系统;

TD/PHS/GSM共享室内分布系统,大唐移动办公楼采用这种方式;

TDB30基站加室内分布系统,二枢纽。

二、室内分布系统的结构

室内分布系统结构主要由三部分组成:信源、传输介质(中继设备/器

件)、室内分布小天线。

信源:宏基站、微基站、射频拉远基站、直放站等。

传输介质:同轴电缆、光纤、泄漏电缆等。有时根据室内覆盖的需要,还需要通过设备对信号进行放大(如干线放大器)。

天线:有室内吸顶天线和板状定向天线

微蜂窝基站用于面积较大或者话务量比较集中的地方使用,如大型购物广场,机场侯机大厅等,提供容量大,信号稳定。比如山东路家乐福,麒麟皇冠大酒店等都是微基站M103。这种信源需要专用的传输线路和电源设备,还需要提供机房。

射频拉远基站,这种基站在室内分布系统中还没有碰到过,其提供的容量和信号稳定度基本可以和微基站一致,无需机房资源,整体建设成本要低于微基站。但是它与室外宏站之间接口受到厂家设备标准的

限制。

直放站,这种方式适合于对覆盖要求较高,同时容量要求较低的覆盖场景,或者是不方便安装基站的场景。直放站的信号耦合自室外基站,与室外基站共享小区资源。但是由于TD-SCDMA采用TDD方式,上下行采用同一频点,所以对直放站的发射端和接收端之间的隔离度、上下行发射的定时,与室外基站的同步方面有较高的要求。

三、元器件

功分器和耦合器:有源(电功分器或电耦合器)和无源。功分有二功

分,三功分,四功分;耦合器有5db,6db,7db,10db,15db,20db,25db,30db

的耦合器。

干线放大器:信号在传输过程中会存在一定路损,为了保证末端覆盖,需要在传输过程中进行放大,这里就用的到干线放大器。

天线:室内覆盖常以吸顶天线为主,目前主要使用的有3dbi和5dbi 天线两种,在水平方向上全向发射。在垂直方向上,5dbi天线比3dbi

天线集中能量的能力更强

四、室内分布系统覆盖情况指针要求:

P-CCPCH RSCP≥-75dBm,室内覆盖系统边缘场强要求P-CCPCH 接收信号功率不小于-85 dBm,外泄电平要求室内信号外泄到室外20米处的P-CCPCH信号强度小于-90 dBm;

对于天线口测试RSCP值比较高,工程测试中最高达到-33dbm。每个天线口的设计发射功率都是不一样的,上限是不能超过0dbm。微基站功率输出按18dbm设计,干放输出功率是24dbm。由此可以看出,接收天线接收的信号功率仅仅是发射天线辐射功率的一小部分,大部分能量都向其它方向扩散了,厂家标准是信号发射到空中,我们用天线靠近发射口接收,此时已经损耗了30dbm左右。这就是手机接受

到最好信号才-33dbm的原因。
