塑料排水板施工技术交底

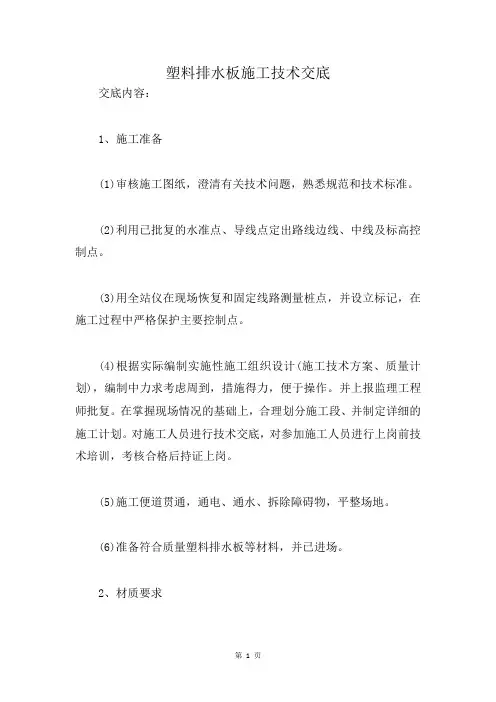

塑料排水板施工技术交底交底内容：1、施工准备(1)审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

(2)利用已批复的水准点、导线点定出路线边线、中线及标高控制点。

(3)用全站仪在现场恢复和固定线路测量桩点，并设立标记，在施工过程中严格保护主要控制点。

(4)根据实际编制实施性施工组织设计(施工技术方案、质量计划)，编制中力求考虑周到，措施得力，便于操作。

并上报监理工程师批复。

在掌握现场情况的基础上，合理划分施工段、并制定详细的施工计划。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

(5)施工便道贯通，通电、通水、拆除障碍物，平整场地。

(6)准备符合质量塑料排水板等材料，并已进场。

2、材质要求材料要求：目前国内生产的塑料排水板，仅有企业标准，其测试项目不尽相同，试验方法也不完全一致。

应参照施工设计要求进行。

3、塑料排水板施工工艺流程：塑料排水板施工工艺流程见图3。

4、施工要点（1）选择合适的打设机械和管靴。

（2）管靴要与塑料板连接好，与套管扣紧，防止套管进泥。

（3）打设机上设有进尺标志，控制塑料排水板打设深度。

（4）地面上每个井位应有明显标志。

（5）塑料大施工完毕验收后，按要求埋入砂垫层。

（6）塑料排水板技术、质量指标应符合设计要求。

露天堆放应有遮盖，不得长时间曝晒。

（7）现场堆放的塑料排水板，应采取措施防止损坏滤膜。

（8）塑料排水板超过孔口的长度应能伸入砂垫层不小于500mm，预留段应及时弯折埋设于砂垫层中，与砂垫层贯通，并采取保护措施。

（9）塑料排水板不得搭接。

（10）施工中防止泥土等杂物进入套管内，一旦发现应及时清除。

（11）打设形成的孔洞应用砂回填，不得用土块堵塞。

6、注意事项1.必须先铺砂垫层后再进行排水板施打。

且砂垫层横断面厚度一般为40-50cm，无硬壳层的软基段落，视软土含水量，软土厚度和填土高度不同，砂垫层厚度酌情加厚，砂垫层的砂应是中粗砂，含泥量不大于3%。

塑料排水板工程安全技术交底

塑料排水板工程安全技术交底1. 引言本文档旨在对塑料排水板工程的安全技术进行交底，以确保施工人员在工作过程中能够遵守相应的安全规范和操作流程，保证工程的顺利进行和人员的安全。

2. 工程概述塑料排水板工程是一项重要的施工工程，主要用于排水系统的建设和维护。

其作用是将水流引导到预定的汇水点，避免水涝等不良影响。

本工程需要严格按照设计图纸和工程规范进行施工，确保排水板的稳定性和功能的实现。

3. 安全注意事项在进行塑料排水板工程施工过程中，必须注意以下安全事项：3.1 工程周边安全•在施工现场周边设置明显的安全警示牌，提醒他人注意施工区域，防止行人误入施工区域造成安全事故。

•设置围挡和隔离设施，划定施工边界，防止外来人员进入施工区域。

•施工现场应保持整洁，避免杂物堆放和走道淤积，以免发生跌倒等意外事故。

3.2 施工人员安全•所有进入施工区域的人员必须佩戴符合要求的安全防护装备，包括安全头盔、安全鞋、防护手套等。

•施工人员必须经过相关的安全培训和证书认证，确保其具备相应的安全操作技能。

•在高空作业时，必须采取有效的防护措施，如使用安全带、操作工具绑定等，防止高空坠落事故的发生。

•施工人员应遵守工地管理方的指令，配合工地管理人员做好安全巡查和整改落实工作。

3.3 设备安全•施工前对所使用的设备进行检查和维护，并确保其正常工作。

•操作设备时，必须按照相关操作规程进行操作，严禁随意调整或更改设备参数。

•当设备出现故障时，应立即停止使用，并进行维修或更换，确保施工过程中设备的安全性和稳定性。

4. 施工流程及安全措施4.1 准备工作在开始施工之前，需要进行以下准备工作：1.清理施工区域，确保场地平整干净。

2.根据设计图纸确定排水板的布局和尺寸。

3.检查施工设备和工具，确保其正常工作。

4.配置足够的材料和备件，确保施工的连续性。

5.进行安全交底，让施工人员了解施工要求、安全措施和应急预案。

4.2 施工操作在施工过程中，需要按照以下流程进行操作：1.根据设计要求在施工区域进行标线，确定排水板的安装位置和沟槽的布置。

水上排水板安全技术交底模板

一、工程名称：__________二、交底日期：____年____月____日三、施工单位：____________________四、分项工程名称：水上排水板施工五、交底提要：为确保水上排水板施工过程中的安全，现将相关安全技术交底如下，请相关人员认真学习并严格遵守。

六、交底内容：1. 施工前的准备工作：（1）了解工程现场及周边环境，包括水文、地质、气象等条件，确保施工安全。

（2）制定详细的施工方案，明确施工流程、施工工艺、施工顺序等。

（3）组织施工人员参加安全技术培训，提高安全意识。

（4）准备必要的安全防护用品，如安全帽、安全带、救生衣等。

2. 施工过程中的安全技术措施：（1）施工人员必须穿戴救生衣，确保在水上作业时安全。

（2）水上作业区域应设置警示标志，提醒过往船只注意。

（3）施工人员应熟悉水上作业安全操作规程，严禁酒后作业。

（4）施工船舶应配备救生圈、救生衣、绳索等救生设备，确保在紧急情况下能够迅速救援。

（5）施工人员在进行排水板铺设、焊接等作业时，应佩戴防护手套、防护眼镜等防护用品。

（6）施工过程中，应密切关注水面情况，发现险情立即停止作业，采取相应措施排除险情。

3. 事故应急处理：（1）发生意外事故时，立即停止作业，组织人员救助伤员。

（2）根据事故情况，采取相应的救援措施，如拨打救援电话、使用救生设备等。

（3）对事故现场进行保护，等待相关部门进行调查处理。

4. 施工完毕后的清理工作：（1）施工结束后，对作业区域进行清理，确保无遗留安全隐患。

（2）对施工工具、设备进行保养、维护，为下一次施工做好准备。

七、人员安排：1. 施工现场设专职安全员，负责监督施工过程中的安全工作。

2. 施工人员应具备相应的资质，熟悉水上作业安全操作规程。

3. 施工人员应接受安全技术培训，提高安全意识。

八、交底要求：1. 施工人员必须认真学习本安全技术交底，确保掌握相关安全知识。

2. 施工过程中，严格执行安全技术措施，确保施工安全。

版住宅楼车库顶板排水板施工技术交底记录

版住宅楼车库顶板排水板施工技术交底记录本次施工交底记录，主要介绍版住宅楼车库顶板排水板的施工技术。

车库顶板排水板是防水系统的重要组成部分，确保车库顶板排水正常，防止积水，保障建筑结构的安全。

以下为具体内容：1.施工前准备：a.根据设计图纸和要求，检查车库顶板结构是否符合要求，确认混凝土质量合格。

b.清理车库顶板表面的灰尘、杂物等，确保基面平整、干燥。

c.准备好所需的材料和施工工具，如排水板、建筑胶、水泥、砂浆等。

2.排水板的安装：a.根据设计要求，确定排水板的位置和安装方式。

b.清理车库顶板表面，涂抹适量的建筑胶。

c.将排水板逐一放置在顶板上，并用橡皮锤轻轻敲实。

d.排水板之间的接缝要缝补紧密，避免渗水。

3.排水板与地漏的连接：a.排水板与地漏之间要设置防水胶条，确保连接处密封。

b.使用胶枪将防水胶条均匀地涂抹在排水板与地漏连接处。

c.确保防水胶条紧密贴合，排除气泡和松动现象。

4.排水板的倾斜:a.根据设计要求和车库顶板的情况，确定排水板的倾斜方向和角度。

b.使用水平仪或水管检测排水板的倾斜度，确保排水能力良好。

c.在安装排水板之前，可以在顶板上标出倾斜线，以便安装时参照。

5.排水板与防水层的连接:a.在排水板的边缘位置，涂抹一层防水涂料，使其与排水板连接紧密。

b.使用钢筋网或纤维网，将防水层与排水板连接并固定住。

c.涂抹第二层防水涂料，确保接头无缝隙、牢固可靠。

6.完善施工细节:a.检查排水板表面是否平整，不存在明显的缺陷和破损。

b.排水板与槽、水口等的连接处要紧密，无渗水现象。

c.收尾工作时，及时清理施工现场，保持车库干净整洁。

以上是版住宅楼车库顶板排水板施工技术交底的记录。

在施工过程中，务必按照相关规范和要求进行操作，确保施工质量和安全。

同时，在施工完成后，要进行检查和验收，确保排水板性能良好，能够正常排水。

插塑料排水板技术交底

交底内容：一：工程概况：新港北集装箱中心站工程 DK12+760～ DK16+200线路位于滨海滩涂地段，以淤泥及淤泥质土为主。

地基采用真空预压加固, 根据工程条件选择DK13+470.62～ DK13+680.62段做真空预压试验段。

二：施工步骤及要求：（一）真空预压试验段三分区，采用直排式真空预压，塑料排水板型号为 SPB-B, 深度为 15 米，间距 0.9 米，三角形布置。

塑料排水板控制点，分区 3 控制点编号为 1、 3553、3576、 24、25、3529、3552、48（控制点位置详见《分区 3 塑料排水板平面布置图》）。

（二）1、插板机能够保插入板体不扭曲、不污染；打设前打设板位标记进行插板机定位并进行机座整平。

2、安装管靴：打设塑料排水板采用套管式打设法，套管形状为扁形。

将塑料排水板穿过插板机的套管，从套管下端穿出，与专用管靴连接。

3、调整垂直度：调整插板机套管的垂直度，保证打设过程中偏差不大于1.5cm/m。

4、标高控制：塑料排水板深 15m ，底面打穿吹填土，进入下层深不小于0.5m ，在打设套管上高度为 15.5m 的位置设置明显的深度标记，控制排水板的打设深度。

5、打设、拔管：将插板机套管、管靴、塑料排水板插入地层，当排水板插入到设计深度后，拔出插板机套管，利用管靴将排水板固定于孔底；施工时严格控制回带长度，回带率不大于 5%，且回带长度不大于 50cm ，在施工过程中应经常抽查，尽最大可能减少回带长度；打入地基的塑料排水板宜为整板，长度不足需要加长时应先将两根塑料排水板滤膜剥开，将板芯对插搭接，并将滤膜包好、裹紧后，用铁技术交底记录编号工程名称天津新港北铁路集装箱中心站工程交底日期2011 年 6 月 20日施工单位中铁电气化局集团西安铁路工程有限公司分项工程名称地基处理交底提要真空预压试验段塑料排水板技术交底丝穿扎牢固，接长时在塑料排水板上扎穿的孔眼不在板芯的同一条水槽中，两根排水板的搭接长度不小于20cm；当遇漂石或块石难以在原位插打时，应移位补打，移位距离不得大于塑料排水板间距的30%。

塑料排水板施工指导书

塑料排水板施工指导书塑料排水板间距、布置形状及深度均按设计要求进行施工塑料排水板需贯穿砂垫层并外露10cm，与砂垫层贯通，保证排水畅通。

适用于陆上塑料排水板施工作业。

1、参考资料交通部标准JTJ017—96《公路软土地基路堤设计与施工技术规范》、JTJ / T256—96《塑料排水板施工规程》、JTJ / T257—96《塑料排水板质量检验标准》。

2、材料的选择与储存（1）塑料排水板型号、纵向通水量、复合体抗拉强度及延伸率、滤膜抗拉强度及延伸率、滤膜渗透参数、滤膜等效孔径等主要性能指标应符合设计要求与规范规定（2）塑料排水板应有出厂合格证和技术性能鉴定书，其外包装应牢固、完好，并具有防紫外线辐射能力。

（3）当塑料排水板需要长期储存时，应选择在库房或有良好保护条件的场地，并应避免撕裂、剥离、变质老化和混入杂质；当存放期超过一年或发现变质时，使用前应再次进行抽检。

（4）临时堆放在施工现场塑料排水板，应堆放整齐，避免雨淋，防止日晒。

3、施工准备（1）塑料排水板施工必须编制分项工程施工组织设计。

（2）施工技术人员施工前做好如下准备工作：①、对现场施工条件进行全面了解，掌握施工现场全面情况。

②、熟悉设计文件、地质资料。

③、接受建设单位移交的测量控制基准点。

④、划分出面积为0.5~3万m2的施工区段，标出分界线，安排打设顺序。

⑤、工程股制定具体的施工方案、措施，并对作业人员进行技术交底。

（3）塑料排水板施工现场应作好下列准备工作：①、布设施工测量基线，办理水准基点及施工测量基线验收手续。

②、平整场地，并根据建设单位提供的测量控制基准点进行场地高程测量；③、按施工图布设施工区域边界线，并办理验收手续；④、铺设施工机械迸出场地的施工便道；⑤、结合施工机械作业和行走需要铺设排水砂垫层，并测量平整后高程，砂料的渗透参数，颗粒级配及含泥量等满足设计要求；⑥、按设计分区并划分各区边界线，分区测量定出板位并作好标记，板位偏差不宜大于±30cm，且每区塑料排水板总量应与设计要求数量相同。

塑料排水板施工技术交底

塑料排水板施工技术交底工艺流程框图施工工艺：1、原地面在整平前清除杂草、树根等植被，清除表土深度在20cm 左右，恢复中线，按设计图纸要求放出作业路段边桩，用白灰线撒出边线，如有场地低洼或水塘地段，先排水并清除淤泥，回填黏性土至设计砂垫层底面高程，并压实，整平用素土，整平后通知项目部测量班复测。

2、在便道及护坡道外侧开挖临时排水沟，初期开挖宽40cm ，深约60cm ，临时排水沟不得与农田排、灌沟渠合用，且施工期间不能长期积水。

3、整平后铺设砂垫层，所用砂要符合项目部试验室试验交底各项要求。

铺好后用平地机精平，再用重型压路机碾压，达砂垫层设计顶面标高。

铺设砂垫层时要求做到均匀且分层摊铺压实。

铺设砂垫层时尽量减少对软土地基的扰动，并避免泥土、杂物等混入透水层，特别是护坡道上的透水层，以防阻塞排水通道。

整平完成后通知项目部测量班复测顶面标高。

4、砂垫层铺设完毕后按图纸设计要求绘制方格网图并现场放样，用方格网控制，标示插板位置，使板距误差控制在允许范围内。

25、选择插板机（有轮胎式，链条式，轨道式），机上应刻用明显的井尺标志。

如选用轨道式插板机时，要事先铺设与路基中线垂直的轨道。

6、就位插板机，调好机架的平整度和套管的垂直度，使排水板的垂直度偏差控制在允许范围内。

7、穿鞋：将塑料排水板端部穿过鞋头固定架，对折带子长约10cm，固定联结，鞋头采用铁质或混凝土鞋头。

8、松卷扬机，起动振动锤，将套管和排水板激振压入土至设计深度后关机。

启动卷扬机拔出套管，当下口露出地面即可移位，同时将带子剪断，要求塑料排水板板顶深入砂垫层至少50cm。

一个作业段插板完成后移走插板机，整平砂垫，埋位板头，尽快转入下一工序的施工。

偏差要求：1、板距偏差不得大于15cm，抽查率2%。

2、板长误差不得大于15cm。

3、竖直度偏差不得大于1.5%。

施工过程中要详细作好施工纪录，整理好各工序质量检验资料。

注意事项：1、场堆的塑料排水板盘带加以覆盖，防止在空气中老化，插入过程中轨道要垂直，钢套管不得弯曲，透水滤套不得撕裂与污染，排水板底部要有可靠的锚固措施，避免拔出套管时将芯板带出。

塑料排水板工程技术交底

（2）及时安排机具设备和材料进场，进场的材料必须满足设计图纸和规范的要求，并根据规范和设计要求及时送检，确保进场材料合格。
①、砂砾料
用作垫层的砂砾料，应具有良好的透水性，不含有机质、粘土块和其它有害物质。砂砾的最大粒径不得大于50mm，含泥量不得大于5％。
②、塑料排水板
塑料排水板是由芯体和包围芯体的合成纤维透水膜构成的复合体，应具有很好的耐腐蚀性和足够的柔性，并符合《塑料排水板施工规程》(JTJ／T 256—96)的规定。塑料排水板性能指标见下表的规定。塑料排水板采用SPB-1型。
N/mm
≥15
≥25
≥30
延伸率10%时
横向干态
N/mm
≥10
≥20
≥25
延伸率15%时，试件在水中浸泡24h
三、施工方法
塑料排水板处理软基的原理是利用深插软基的排水板，避免路基外侧地表及地下水进入路基范围，当填筑路基时，荷载作用于软基，地下水由于受挤压和毛细作用沿塑料排水板上升至砂垫层内，由砂垫层向两侧排出，从而提高基底承载力。其作为垂直排水通道，有滤水性好，能确保排水效果，并且有一定的强度和延伸率，具各适应地基变形的能力，板截面尺寸不大பைடு நூலகம்插放时地基扰动小，施工方便等优点。
⑧夜间施工必须配置足够的照明，沟槽边设置明显的警示标志和隔离栏。
⑨所有施工人员的宿舍、办公室设计合理、牢固稳定，生活区内配备足够的消防器材和洗浴设施，设专人管理。生活用水妥善管理，保证饮水卫生。食堂保持清洁，腐烂变质的食物及时处理，食堂工作人员定期体检。
审核人
交底人
被交底人
213
12167
6084
58060
3025
19
k224+773～k224+800

排水板安全技术交底模板

一、交底对象接受交底人员：施工人员、监理人员、项目管理人员二、交底时间年月日三、交底内容1. 工程概况工程名称：____________________工程地点：____________________工程规模：____________________2. 排水板施工技术要求（1）排水板材质要求：排水板应选用具有良好透水性、抗老化性能和耐久性的材料，厚度应符合设计要求。

（2）排水板铺设要求：①排水板应平整、均匀铺设在基层上，不得有皱褶、扭曲等现象。

②排水板铺设方向应与排水坡向一致，确保排水畅通。

③排水板搭接长度应满足设计要求，搭接处应牢固、严密。

（3）排水板固定要求：①排水板固定应采用专用固定件，固定件应与排水板材质相匹配。

②固定件间距应符合设计要求，固定件应均匀分布。

③固定件固定后，排水板应保持平整、稳固。

3. 安全技术措施（1）施工前准备：①施工人员应熟悉排水板施工技术要求和安全操作规程。

②检查施工场地，确保排水畅通，避免积水。

③施工工具、材料准备齐全，并符合质量要求。

（2）施工过程中注意事项：①施工人员应佩戴安全帽、安全带等防护用品。

②施工过程中，注意高空作业安全，避免坠落。

③作业面应保持整洁，防止滑倒。

④施工人员应遵守现场管理制度，服从指挥。

⑤施工过程中，发现安全隐患，应立即停止施工，及时上报处理。

（3）施工后验收：①排水板铺设完成后，应进行检查，确保排水畅通、固定牢固。

②验收合格后，方可进行后续工序施工。

4. 应急预案（1）如遇施工过程中发生意外事故，应立即停止施工，采取紧急措施，确保人员安全。

（2）及时上报事故情况，按照相关规定进行处理。

四、交底人签名交底人：（签名）五、接受人签名接受人：（签名）六、备注1. 本安全技术交底内容为施工排水板的基本要求，具体施工方案应根据实际情况进行调整。

2. 施工过程中，如遇特殊情况，应立即上报，寻求解决方案。

3. 施工人员应严格按照安全技术交底要求进行施工，确保施工安全。

排水板技术交底

二、技术要求
1.砂垫层回填采用中粗砂，含泥量小于5%，顶标高不低于+2.0m，厚度不小于1m。
2.塑料排水板采用SPB-B型，呈正方形布置，间距为0.8m，里程k1+927.40～k2+012.70段设计打设底高程为-8.8～-12m，里程k2+217.02～k2+352.48段设计打设底高程为-13m，打设底高程不允许出现浅向偏差，处理宽度为36.8m。
9.排水板打设施工严禁夜间施工。
五、监理工作要求
1．工程使用的原材料中粗砂和塑料排水板需经监理工程师见证取样、送检，经检验合格后方能投入使用。
2．排水板打设设备及操作人员资格证书应在开工前报送监理部审批，并应附有设备状况自检记录表及检查结论。
3．项目经理部应安排专人负责现场排水板施工质量和安全管理工作，并配合现场监理人员开展监理工作。
8．施工时应按照已批准的施工方案进行施工。
9．施工记录应真实记录施工情况，不得编造数据，每日原始施工记录表应由记录人、分项工程负责人和监理旁站人员共同签字确认。
10．项目经理部应根据签字确认的施工记录进行采用Excel软件汇总，以便于及时核对工程量。
11．项目经理部应及时报送检验批质量评定资料。
编制人
3.塑料排水板的底面高程应满足设计要求，不允许出现浅向偏差，顶端应高出砂垫层，外露长度＞30cm。
4.塑料排水板打设过程不得出现扭结、断裂和撕破滤膜等现象。
5.塑料排水板打设平面位置允许偏差±100mm。
6.塑料排水板打设垂直度（每米）允许偏差15mm。
7.塑料排水板打设外露长度允许偏差+150，-50mm。
3.塑料排水板端必须高出砂垫层30cm以上，底端穿透淤泥质软土层以下至少1m。

车库顶板排水板及回填土技术交底

交底内容：一、施工准备1、施工人员了解各部位做法及技术要求。

2、防水保护层施工完毕并验收合格，基层表面必须平整、无杂物、密实、坚固可上人，大风环境不宜施工。

3、20高塑料排水板、有出厂合格证、产品使用说明书、检验报告，运到施工现场按规定批量进行抽样检验合格。

4、接缝采用胶粘搭接，拼缝严密，滤水布搭接不小于100mm。

二、施工工艺1、工艺流程：基层清理及验收→规划弹线→空铺排水板→检查调整→检查验收→铺设排水槽（沿地库周边500mm设置）→固定牢固。

2、基层清理：施工前必须将基层上的尘土、沙粒、碎石、杂物清理干净。

3、排水板铺设：要求排水板铺设平整，沿预定方式铺设于规划好的位置，铺设过程中板材应平整、整齐不得有皱褶。

4、搭接处理：塑料排水板的接缝处采用胶沾接，长短边搭接宽度不应小于120mm。

短边采用压缝搭接，排水板铺至边处应封边处理。

5、排水板铺设完工应及时组织验收进行后续施工，应避免长时间紫外线照射影响产品质量。

6、工序之间应做好完工质量检查，未作检查不得进入下一工序施工。

三、质量标准1、排水板到工地应检查有无破损等外观质量。

2、排水板收口处必须保证上层土工布整体覆盖住以免土壤进入排水板阻塞排水。

检查各项搭接宽度。

3、如排水层破损，修补时补丁边缘离破损孔边缘不得小于70mm。

4、施工所用的材料必须要有出厂合格证书和实验报告单，同时施工前还必须见证取样进行复检，合格后方可使用。

四、成品保护1、对正在铺设的排水板应采取措施进行保护，严禁无关人员进入铺设区、或在上面从事其它作业，严禁将坚硬物及其它杂物直接堆放在排水层上。

2、未进行覆土施工土层厚度达不到要求的严禁任何车辆在上面直接行驶。

3、施工前后在排水层上严禁任何烟火。

4、施工完成后应及时办理移交手续。

5、排水板铺设完毕后不可直接行走机动车辆。

6、排水板需要垂直堆放、运输、不可压重物。

7、排水板的储藏应处于室内远离火源，不可长时间暴露与阳光直晒。

五、塑料排水板回填士：1、回填上时建议用机械车从车库顶板边缘进上处逐渐向中心区域推进，待回填高度至800-1000mm 时，机械车方能继续向前推进。

排水板施工技术交底

4.成品保护措施
1)车库防水保护层施工完后，铺排水板之前，必须先将基层清理干净，清除干净后，需设专人看守，防止上人堆物，造成污染。
2)排水板施工完后，严禁非施工及检验人员踩踏排水板，同时，施工及检验人员应尽量沿板材搭接区行走。
3)土工布铺设后，边缘位置需采取防风或外力揭开措施。
5.环保措施
1)材料剪裁下来的边角料必须集中堆放后，统一运至现场垃圾池，防止污染环境。
1、施工准备
1）人员准备：排水板施工人员20人，管理人员（含工长、质检、技术等）5人。
2）材料准备：20厚排水保护板、排水板专用焊接机、沥青玛蹄脂或双面自粘橡胶条
2、施工方法
1）工艺流程
基层验收—规划弹线—空铺20厚排水板—焊接搭接缝—铺设土工过滤布—自检验收—检查验收。
2)排水板特点
本工程采用20mm厚渗排水网板施工，该防水板采用特殊工艺压型在土工膜上压出封闭突起的半锥状、柱状、半球状壳体，形成一种膜壳连续、具有立体空间和一定空间支撑刚度、液体可以在其上流动排泄的板材。板材本身有防水、防植物根系穿刺功能。
3）排水板安装工艺
渗排水网板直接满铺在防水保护层上,板材的长边搭接采用热风焊接方式，搭接长度为100mm，短边采用搭接方式，搭接长度必须为两排柱状壳体以上，且接缝处必须用与该排水板相容的防水材料密封。
4）操作要点
20厚排水板自然展开、疏松铺设于规划好的位置；
排水板可按纵向或横向统一的方向铺设，搭接必须按照顺排水坡度的方向搭接，不允许逆向搭接；
2）、长丝.1米以上，搭接宽度一般为0.2米以上。可能长期外露的土工布，则应焊接或缝合。
3）、所有的缝合必须要连续进行，不能点缝，在重叠之前，土工布必须重叠最少150mm。最小缝针距离织边至少为25mm。

工程技术交底(塑料排水板)

（3）塑料排水板采用套筒式施工，插设完成后的排水板伸出排水垫层20cm，塑料排水板需要接长时，必须采用滤膜内心板平搭接的方式，搭接长度不得小于200mm。严格控制回带长度，不得超过500mm，否则要在附近补打，回带的根数应控制在总打设根数的5%以内。
（4）塑料排水板在插入地基的过程中应保证排水板不扭曲，透水膜不被撕破和污染。并且排水板底应有可靠的锚固措施，以免在抽出保护套管时，将其带出。
交底提要
塑料排水板施工技术
参加人员
主要内容：
一、主要施工方法
（1）采用排水固结施工，排水板间距不大于设计，采用正三角形布置，要求打穿软土进入砂层0.5m以上，当软土层超过24.5m时，排水板深度按25m控制。
（2）场地清理完成后，对于一般路段，首先摊铺水平排水砂垫层，接着进行塑料插板施工，而后进行路基施工；对于遇水塘路段，首先砌筑拦水围堰，吹填砂至正常水位以上50cm，然后铺摊水平排水砂垫层，进行塑料插板施工。
不小于设计
3
竖直度（%）
1.5
（8）在软基处理路段每隔50m设置一个沉降观测断面。一个观测断面为三组沉降板，三组浅层观测桩，两组位移观测桩。
技术负责人
交底人
接受交底人
1、本表由交底部门填写，交底部门与按受交底部门各保存一份。
2、工程技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
（5）塑料排水板插入好后应及时将露出砂垫层的部分切断，并将它保护好，以防因打桩机移动、车辆的进出或者下雨损坏而降低排水效果。
（6）施工前塑料排水板应堆放在现场并加以适当的覆盖以防暴露在空气中而老化。
（7）塑料排水板的检验项目和质量要求见下表。
项次
检查项目
允许偏差或允许值
1

排水板施工安全技术交底

排水板施工安全技术交底1、施工机械和材料应按项目部规定的位置放置在施工现场，各种材料按照规范要求堆放。

2、在各种机械设备上悬挂操作说明牌。

3、每个施工队应有一名现场防火负责人，负责本班组所在的区域防火工作，并要经常检查、督促本班组人员做好防火工作。

4、进入施工现场，必须按规定正确佩戴、使用安全帽、安全带、工作鞋等个人劳动保护用品，无关人员不得进入施工区域。

5、施工区域内不得赤脚、赤膊。

不准穿拖鞋、高跟鞋。

高空作业不允许穿破底鞋和钉滑鞋。

6、饮酒后不得施工、操作。

7、不准擅自损坏、拆除、移动安全防护装置、警示牌、安全标志。

8、按要求正确、安全地使用“三宝”。

9、各种电力和照明线路由电工架设，采用TN-S系统三相五线制，并配备过载和漏电保护器。

10、所有施工人员应掌握安全用电的基本知识和所用设备的性能，施工用电设备专人使用，用电人员各自保护好自用设备符合、地线和开关箱，发现问题及时找电工解决，严禁非使用人员擅自使用电器设备，不用时应及时切断电源。

11、配电系统分层分布，配电箱、开关箱外观完整、牢固、防雨防尘。

12、在将排水板插入基础的过程中，应确保排水板不变形，透水膜不被撕破和污染。

并且排水板底应有可靠的锚固措施，以免在抽出保护管套时将其带出。

13、插入塑料排水板后，应及时切断砂垫层外露部分，并将它保护好，以防因插板机移动、车辆进出或者下雨损坏而减低排水效果。

14、施工前，排水板应堆放在现场，并妥善覆盖，以防止因暴露在空气中而老化。

15、各种插板机要有专人负责维修、保养，经常检查机器的关键部件，预防机械故障及机械伤人。

16、使用插板机时，操作员应密切注意机器上的仪器、仪表、指针是否超出安全范围，机体是否有异常振动或发出异响，出现问题及时停机处理，不得擅自离守、隐瞒不报。

17、油区必须单独设置，并且与用火区、易燃材料分开。

18、注意小范围内机械、机械和人员之间的协调与配合，相互保持安全距离。

发布危险通知工种：排水板施工你将从事软基处理施打排水板施工作，存在着淹溺、物体打击、高处坠落、触电、火灾、机械伤害等岗位危险，予以告知。

技术交底书(排水板)

2、施工工艺流程图如下：
3、施工工序方法：
a .测量放线：从桩号K0+00~K0+1277.7分为十六个区，平均每区长度80m，详见塑料排水板平面布置图（附图一~十六），根据施工范围分区图，用仪器放出每个区的边线，再根据排水板的打设间距放出每排、每行排水板的位置，并做好标记。
施
工
程
序
及
操
作
要
点
b.插板机定位：其定位方法为机械定位，精度能控制在5cm以内，施工允许偏差±100mm。在施工时先按设计要求将每支桩的间距及布置形式划分出总排数（纵向）和每排的支数（横向）。然后移动插设机进行定位，插板机沿门架在设计插板断面上移动，定位于插板位置，准备实施插板作业。这样完成该位置的插设支数以后，再进行下一定位。
技术质量环境安全交底书
SH-R-7.5-005
工程名称：海西宁德工业区启动基地填海造地工程N0：
分部工程
基础
分项工程(工序)
塑料排水板
工程数量
B型：约83万m
质
量
检
验
标
准
1、塑料排水板的规格、质量和排水性能必须符合设计要求和《水运工程塑料排水板应用技术规程》（JTS206—1—2009）的有关规定。
2、塑料排水板下沉时，严禁出现扭结、断裂和撕破滤膜等现象。
3、塑料排水板的底标高必须符合设计要求，其顶端必须高出砂垫层30cm以上。
4、打设塑料排水板，施工时应严格控制回带现象，且回带长度不得超过500mm，发生回带的数量不宜超过打设总数的5%。
5、打入地基的塑料排水板必须为整板，长度不足的塑料排水板严禁接长使用。
6、制定各项安全管理措施，在易发生事故的施工设备、施工工地附近设立安全标志，责任到人，奖惩分明。

真空预压塑料排水板技术交底

6、机组记录员，要详细记载每一根塑料排水板的打入深度、倾斜度、回带及补插等情况，严禁待数孔插打后，再做回忆记录。
7、每一根排水板打插达到设计要求后，移机进行下根排水板施工。
8、及时清除打插后带上来的淤泥，并用砂料回填打插排水板后周围的孔洞。
9、每个区段塑料排水板施工完成后，应先进行自检，待自检合格后，再由监理工程师验收，检查不合格应及时进行补打，验检合格后，才能移至下一个区段。
10、目前的施工范围DK177+370~530位于第四、五区。标高已经高于原设计的3.5~4.5m不等。本段的施工长度21~22m不等，施工之前把标高和原设计的标高对比并确定增加长度。需要进行加长施打必须做好施工记录。
11、塑料板进行施打之前必须把DK177+370~530的施工范围划分清楚，用白灰划好线。
3、插板机的塔架高度，依工区插塑的最大深度而确定，塔架上有深度尺寸的量测标刻，均需施工人员与监理在现场量测核定。
4、竖塔架后，须予试插2孔。
三、插塑板施工工作
1、按设计要求，利用经纬仪、钢尺。放出排水板板位并用硬塑料带（长30cm宽1cm），插入砂层内约20cm，以示板位标记。按等边三角形布置，板间距为1.0m，误差不得超过5cm。明确行序和孔号。
五、文明施工
1、ቤተ መጻሕፍቲ ባይዱ有施工人员必须经过技术安全培训合格之后上岗，各个机械的操作手必须持相关的操作证上岗。进入现场必须佩带安全帽，高空作业系好安全带。
2、注意环保施工，不得故意破坏生态环境。与当地的群众团结一致，把施工对他们的影响减少到最低。
四、施工注意事项
1、严格保护塑料排水板材料的完好，存放时下面应垫置木板条，铺防潮布，上面要用塑料布掩盖好，以防日晒雨淋。
2、严禁使用扭曲的、断裂，撕破过滤膜的排水板料。

塑料排水板施工工艺

塑料排水板施工工艺2.6。

1 工艺概述塑料排水板是塑料板芯材外包排水良好的土工织物排水带，常用插板机将其插入软弱土层中，组成垂直排水体系,并在塑料排水版顶部设置砂垫层作为水平排水通道，然后在地基表面加载，土中孔隙水沿塑料排水板板的沟槽上升溢出地面,从而加速了软弱地基的沉降过程,使地基得到压密加固。

塑料排水板适用于含水量高、压缩性大、透水性差和强度低的软弱饱和黏性土地基加固。

2.6。

2 作业内容1。

设备就位；2.排水板和桩尖连接；3.插塑料排水板；4.拔管；5.剪断排水板和移机。

2。

6.3 质量标准及验收方法塑料排水板施工质量标准、检验数量及检验方法见表2.6。

3-1,施工允许偏差见表2.6。

3—2。

塑料排水版施工工艺流程见图2。

6。

4。

原地面理图2.6。

5 工序步骤及质量控制说明一、施工准备 1.施工场地（1)清除地下障碍物，对原地面进行清理和整平，将路基范围内原地面上淤泥、树根、草皮、腐植土等全部挖除，为塑料排水板施工做好场地平整.(2）做好临时排水设施，疏干场内积水，使周边水不再进人场内，雨水、渗水随时排出. (3)做好临时储备排水板场地。

（4）完成现场便道及临时用水、用电工程。

2。

材料准备备用适当数量排水板、砂,保证施工连续。

料排水盘带进场后应妥善存放，禁止长时间在阳光下暴晒。

3。

机械设备准备机械设备进场、检修、维护、试运转，并购置备件、耗材.4.技术准备 (1)编制塑料排水板施工方案，经审批后向操作人员进行技术交底。

(2）收集场地工程地质资料和水文地质资料. （3)按照实际的机械设备、作业人员和作业环境等条件,进行现场工艺试验，验证机械设备和人员配置、施工质量、施工效率等。

二、铺设下层砂垫层 1。

填筑土拱：在路基范围内按设计要求填筑土拱，碾压密实。

两侧挖纵向排水沟,以便排除砂垫层中排出的水.2。

铺设下砂垫层:在填筑好的土拱坡面上铺设砂垫层,压路机静压，铺设后的砂垫层要求表面平顺，形成同土路拱相同的坡度，利于排水.三、测量放样 1。
