变压器故障分类
配电变压器的故障分析
配电变压器的故障分析
1、变压器常见故障
配变在送电和运行中,常见的故障和特别现象有:
(1)变压器在经过停运后送电或试送电时,往往发觉电压不正常,如两相高一相低或指示为零;有的新投运变压器三相电压都很高,使部分用电设备因电压过高而烧毁;
(2)高压保险丝熔断送不上电;
(3)雷雨过后变压器送不上电;
(4)变压器声音不正常,如发出“吱吱”或“霹啪”响声;在运行中发出如青蛙“唧哇唧哇”的叫声等;
(5)高压接线柱烧坏,高压套管有严峻破损和闪络痕迹;
(6)在正常冷却状况下,变压器温度失常并且不断上升;
(7)油色变化过甚,油内消失炭质;
(8)变压器发出吼叫声,从平安气道、储油柜向外喷油,油箱及散热管变形、漏油、渗油等。
2、变压器故障分析
2.1从变压器的声音推断故障
(1)缺相时的响声
当变压器发生缺相时,若其次相不通,送上其次相仍无声,送上第三相时才有响声;假如第三相不通,响声不发生变化,和二相时一样。
发生缺相的缘由大致有三方面:①电源缺一相电;②变压器高压保险丝熔断一相;③变压器由于运输不慎,加上高压引线较细,造成振动断线(但未接壳)。
(2)调压分接开关不到位或接触不良
当变压器投入运行时,若分接开关不到位,将发出较大的“啾啾”响声,严峻时造成高压熔丝熔断;假如分接开关接触不良,就会产生稍微的“吱吱”火花放电声,一旦负荷加大,就有可能烧坏分接开关的触头。
遇到这种状况,要准时停电修理。

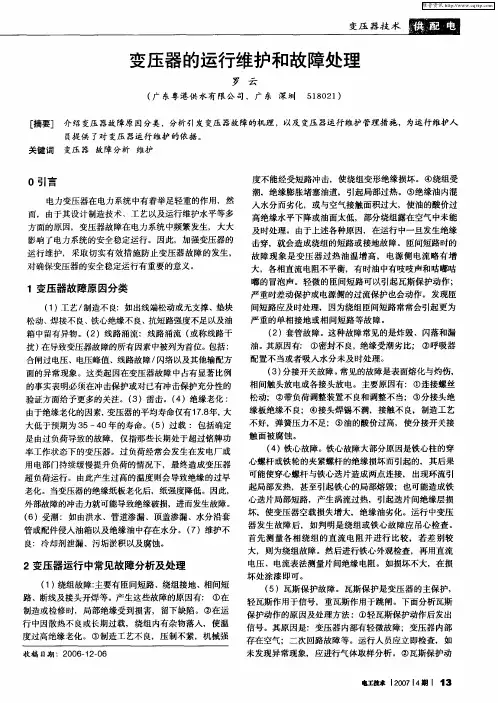

变压器的运行维护和故障处理
面的异常现象。这类起 因在变压器故障 中占有显著 比例
的事实表明必须在冲击保护或对已有冲击保护充分性 的
验证方面给予更多的关注。( )雷击。( )绝缘老化 : 3 4 由于绝缘老化的因素, 变压器 的平均寿命仅有 1 .年, 7 8 大 大低于预期为 3 4 5~ 0年的寿命。( )过载 :包括确定 5 是由过负荷导致的故障,仅指那些长期处于超过铭牌功 率工作状态下的变压器。过负荷经常会发生在发电厂或 用电部门持续缓慢提升负荷的情况下,最 终造成变压器
( )套管故障。这种故障常见的是炸毁 、闪落和漏 2 油。其原因有: ①密封不 良,绝缘受潮劣比; ②呼吸器 配置不 当或者 吸入水分未及时处理
() 3 分接开关故障。 常见的故障是表面熔化与灼伤, 相 间触头放电或各接头放电。主要原 因有 :①连接螺丝 松动;②带负荷调整装置不 良和调整不当;③分接头绝
在落雪后,不应立 即熔化或有放电现象;大雾天,各部 有 无火花放 电现象等。
4变压器维 护
日常的维护工作可大致分为 :( ) 1 检查及清扫套管 瓷裙等外绝缘 、保持瓷套管及绝缘子的清洁。( ) 油 2 在 冷却系统中,检查散热器有无渗漏、生锈 、污垢淤积 以 及任何限制油 自由流动 的机械损伤,处理变压器的渗漏 情况 。( )保证 电气连接的紧固可靠 。( )定期检查分 3 4 接开关。并检验触头的紧固、灼伤、疤痕 、转动灵活性 及接触 的定位。( )每 3年应对变压器线圈、套管以及 5 避雷器进行 介损的检测。( ) 6 每年检验避雷器接地的可 靠性。接地必须可靠,而引线应尽可能短。旱季应检测
收 稿 日期 :2 0 — 2 0 0 61 —6
( 5)瓦斯保护故障。瓦斯保护是变压器的主保护, 轻瓦斯作用于信号,重瓦斯作用于跳闸。下面分析瓦斯
关于变电站主变常见故障及处理方法重点探寻
关于变电站主变常见故障及处理方法重点探寻摘要:变电站的运行是一项综合了多个专业的工作,因此变电运行工作对于工作人员的技术要求是非常高的,同时由于变电站有很多精密元器件,因此变电站的运行工作非常的复杂。
因此为了保证变电站的平稳运行,需要综合处理好各个项目工作。
任何不规范的工作都对于变电站的良好运行有着不良影响。
在此前提下,本文结合了变电站常见的故障进行了列举分析,并且提出了相应的解决防范。
关键词:变电运行;主变;故障;处理一、概述从变压器的故障进行分类来看,变压器的故障可以分为两种:内部故障、外部故障。
以下将分别论述:内部故障主要包含了绕组之间的短路故障、绕组线咂之间的短路故障以及引出线和外壳接触发生的接地故障。
外部故障则包含了绝缘套管、引出线、散热器、油泵等故障,主要有绝缘套管闪络、或者引出线之间的相间故障。
二、常见故障及处理方法2.1绕组故障绕组控制着电能的输出和输入,因此是变压器的主要龚总部件。
常见的绕组故障主要包含了绕组松动,短路等。
短路故障又主要包含了相间短路,股间短路、匝间短路等短路故障。
引发故障的原因包含了:线路出现短路,线路过载符合使用,线路绝缘发生老化或者受潮;另外绕组接头接触不良,雷电极端天气的影响使得绕组过电等原因。
当匝间短路故障出现时,需要在第一时间进行处理,以免导致更严重的单相接地故障或者出现相间故障。
另外出了短路问题意外,绕组短路的情况也是常见的故障之一,当出现低压侧两端断路时,此时的变压器为单相运行,因此在短路的两相并没有电压。
对于变压器而言,断路问题是及其严重的,当出现该问题后需要在第一时间进行断电处理,并尽快开始检修工作。
2.2套管故障套管轻微故障发生时常见的现象有绝缘击穿,闪络,绝缘接头熔融,绝缘子裂纹等情况。
这种情况通常较好解决,并且对于变压器本身没有严重的影响,后续维修过程中只需要更换异常部件即可解决。
而当出现套管着火爆炸等较为严重的故障情况时,则需要谨慎应对。
干式变压器常见故障及处理方法

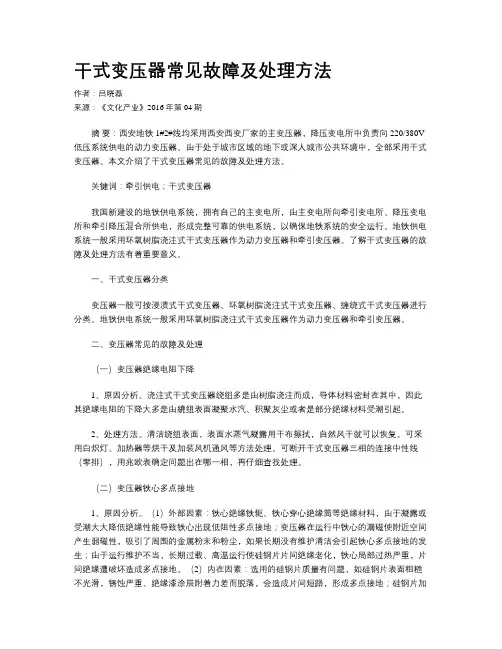

干式变压器常见故障及处理方法作者:吕晓磊来源:《文化产业》2016年第04期摘要:西安地铁1#2#线均采用西安西变厂家的主变压器,降压变电所中负责向220/380V 低压系统供电的动力变压器。
由于处于城市区域的地下或深人城市公共环境中,全部采用干式变压器。
本文介绍了干式变压器常见的故障及处理方法。
关键词:牵引供电;干式变压器我国新建设的地铁供电系统,拥有自己的主变电所,由主变电所向牵引变电所、降压变电所和牵引降压混合所供电,形成完整可靠的供电系统,以确保地铁系统的安全运行。
地铁供电系统一般采用环氧树脂浇注式干式变压器作为动力变压器和牵引变压器。
了解干式变压器的故障及处理方法有着重要意义。
一、干式变压器分类变压器一般可按浸渍式干式变压器、环氧树脂浇注式干式变压器、缠绕式干式变压器进行分类。
地铁供电系统一般采用环氧树脂浇注式干式变压器作为动力变压器和牵引变压器。
二、变压器常见的故障及处理(一)变压器绝缘电阻下降1、原因分析。
浇注式干式变压器绕组多是由树脂浇注而成,导体材料密封在其中,因此其绝缘电阻的下降大多是由繞组表面凝聚水汽、积聚灰尘或者是部分绝缘材料受潮引起。
2、处理方法。
清洁绕组表面,表面水蒸气凝露用干布擦拭,自然风干就可以恢复。
可采用白炽灯、加热器等烘干及加装风机通风等方法处理。
可断开干式变压器三相的连接中性线(零排),用兆欧表确定问题出在哪一相,再仔细查找处理。
(二)变压器铁心多点接地1、原因分析。
(1)外部因素:铁心绝缘铁轭、铁心穿心绝缘筒等绝缘材料,由于凝露或受潮大大降低绝缘性能导致铁心出现低阻性多点接地;变压器在运行中铁心的漏磁使附近空间产生弱磁性,吸引了周围的金属粉末和粉尘,如果长期没有维护清洁会引起铁心多点接地的发生;由于运行维护不当,长期过载、高温运行使硅钢片片间绝缘老化,铁心局部过热严重,片间绝缘遭破坏造成多点接地。
(2)内在因素:选用的硅钢片质量有问题,如硅钢片表面粗糙不光滑,锈蚀严重、绝缘漆涂层附着力差而脱落,会造成片间短路,形成多点接地;硅钢片加工工艺不合理,如毛刺超标,剪切造成片间短路;硅钢片叠片叠张时压力过大,损坏了片间绝缘等等。
电力设备缺陷的分类标准
电力设备缺陷的分类标准————————————————————————————————作者:————————————————————————————————日期:电力设备缺陷的分类标准1、紧急缺陷1.1变电部分设备接头发热烧红、变色。
设备瓷件有明显裂缝。
设备内部有明显的放电声或异音。
设备的绝缘、温升等技术参数超过极限值。
主设备与地网没有可靠连接。
外绝缘有严重放电现象。
高、低压室、开关柜防小动物措施失效。
1.1.1变压器冷却装置故障严重,影响出力或威胁安全运行。
分接开关操作卡阻或跳档。
铁芯接地电流不合格,串接电阻后仍不能满足运行要求,并有发展的趋势。
本体漏油严重或大量喷油。
套管漏油,套管油位超过下限,密封失效。
主变油箱进水。
潜油泵损坏,金属物可能进入油箱。
电气及油试验结果严重超标。
1.1.2高压断路器操动机构有卡涩,运行中有拒合、拒分或误合、误分的现象,储能元件损坏,液(气)压机构的压力超出闭锁限额,油开关严重漏油或大量喷油,不能保证安全运行者;开关短路开断电流不能满足运行要求,又无保证安全运行的措施,额定电流小于负荷电流者。
SF6开关设备的SF6气体质量不合格,或有严重漏气,其压力低于制造厂规定的下限。
真空开关的真空泡有裂纹或严重漏气者。
真空开关的真空泡失去光泽、发红。
液(气)压机构油(气)泵频繁启动,打压间隔时间小于10分钟,连续5次及以上者。
断路器辅助接点、液(气)压闭锁接点失灵。
断路器绝缘拉杆脱落。
1.1.3 刀闸、母线瓷件有破裂,刀闸触头铸铝件部分有裂纹。
刀闸严重锈蚀,以致操作卡阻,不能正常停送电。
母线一串绝缘子串上零值或破损瓷瓶片数110kV 3片、220kV 4片、500kV 4片及以上者。
1.1.4 电压互感器、电流互感器、电容式电压互感器、耦合电容器、阻波器漏(气)油严重或大量喷油。
电压互感器二次回路失压、电流互感器二次回路开路。
电容式电压互感器、耦合电容器本体滴油。
阻波器拉杆脱落。

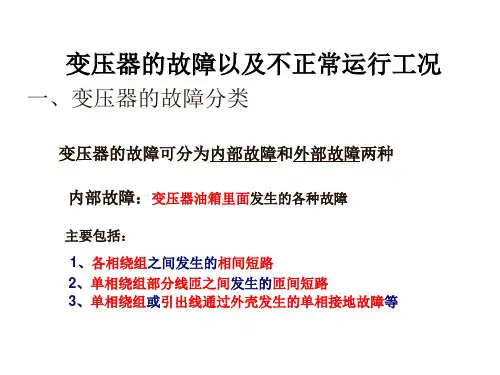

变压器的故障和保护配置
变压器的继电保护配置
常见的瓦斯保护:
1、本体轻瓦斯:一般要求发告警信号
2、本体重瓦斯: 要求跳主变各侧开关
3、调压重瓦斯: 要求跳主变各侧开关
4、压力释放: 要求跳主变各侧开关
5、油温高:
发告警信号或者延时跳开主变各侧开关
6、油位低 : 一般要求发告警信号
变压器的继电保护配置
二、差动保护:
适用范围
变压器的继电保护配置
短路电流
w、d 分 别 为 差 动 电 流 的 波 宽 与 间 断 角。
对称激磁涌流 不对称激磁涌流
变压器的继电保护配置
对称涌流:波形不连续,出现间断,波形上 下对称。
θ θ 严重情况下 w.max =120 j.max =50.8
非对称涌流:波形偏于时间轴一侧,波形上出 现间断,
(4)在一般变压器中。有载调压装置往往连接在接地的中性点上,这样调 压装置的电压等级可以比在线端调压时低。而自耦变压器中性点调压侧 会带来所谓的相关调压问题。因此,要求自耦变压器有载调压时,只能 采用线端调压方式。
变压器的继电保护配置
分相差动保护的动作方程
•
•
•
Id I h I m I g
变压器故障分析及事故处理
变压器故障分析及事故处理(总7页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--变压器故障分析及事故处理[摘要]变压器是变电站电力系统中最重要的电气设备之一,承担着电力分配、运输及输出电压变换等重要职能。
变压器的安全可靠性是保障电力系统可靠运行的必备条件,本文针对变电站变压器运行中的常见故障进行分析,提出防范和处理,确保电力系统的安全高效运行。
[关键词]变压器故障处理中图分类号:文献标识码:A 文章编号:1009-914X (2015)07-0023-01引言随着电力系统规模的扩大,变压器单机容量随之增大,变压器发生故障对电力系统的影响扩大,对国民经济造成的损失也愈来愈大。
近年来国产大型变压器的事故情况呈逐年下降的趋势,但就统计数据来看,主要是110kV、220kV和500kV级变压器发生损坏、出现事故概率比较大。
如何在变电设备出现故障或者异常后,以最快的速度正确处理,将事故根源切除,避免事故扩大,同时又保证设备的安全运行,确保用户能够正常用电,是当务之急。
一、变电站变压器概述变压器是变电站电力系统中最关键的电气设备之一,它的正常运行是对发电厂电力系统安全、可靠、优质、经济运行的重要保证。
变压器的作用是将发电机端的电压升高以后再输送出去,以此来保证电压的平稳过渡运行。
因此,必须最大限度地防止和减少主变故障和事故的发生。
但变压器在长期运行中,故障和事故不可避免。
变压器一旦发生故障,不仅会减少和中断对部分用户的供电,威胁电网供电的安全可靠性,还可能会造成电力事故。
在变压器发生事故时,应及时、准确、快速的进行故障处理,杜绝事故或避免事故的扩大。
二、常见变压器故障及原因(一)绝缘故障变压器的绝缘故障一般分为四类:(1)绕组绝缘故障,指主绝缘、匝间绝缘、段间绝缘、引线绝缘以及端部绝缘等放电、烧损引起的绝缘故障。
(2)套管绝缘故障,指套管内部绝缘放电引起绝缘损坏或瓷套爆炸,还包括套管外绝缘的沿面放电和空气间隙的击穿。
主变压器故障处置方案
主变压器故障处置方案背景介绍主变压器是电力系统中最重要的设备之一,主要用于变换电压、限制电流等作用。
但是在使用过程中,由于各种原因,可能会出现各种故障,严重影响电力系统的正常运行。
因此,制定一套合理的主变压器故障处置方案非常必要。
一般故障分类及处理方法主变压器的故障种类很多,常见的有短路、局部放电、过热等。
下面是对常见故障的处理方法:1.短路主变压器发生短路时,应将变压器切断与电源的关系,并立即通知相关人员进行故障处理。
同时,对于严重的短路情况,需要进行进一步的检查和维修工作,以确保主变压器能够正常使用。
2.局部放电局部放电是主变压器中常见的一种故障。
一旦发生局部放电,需要立即对变压器进行检查,找出故障点并及时进行维修,以防止局部放电扩大造成更大的损失。
3.过热主变压器过热通常是由于电流过大或其他原因造成的。
一旦发现主变压器过热,应立即将其与电源隔离,并进行检查和维修工作,以确保设备的正常运行。
紧急处理措施在出现主变压器故障时,需要立即采取措施,避免故障对电力系统的影响扩大。
根据不同的故障类型,应采取相应的应急处理措施。
1.断电一旦发现主变压器故障,应立即切断与电源的连接,以保证人员的安全和电力系统的正常运行。
2.故障排除对于故障原因不太明确的情况,需要进行故障排除。
可以通过检查电路、线缆等方法,逐步缩小问题范围,并找出具体的故障点。
3.维修在确定主变压器故障原因后,需要进行相应的维修工作。
具体维修措施可以根据不同的故障类型,确定不同的维修流程和细节。
预防措施除了在处理主变压器故障时采取应急措施外,也可以通过预防措施,避免故障的发生。
1.定期检查定期检查主变压器的运行状态,及时发现和处理潜在的故障隐患,避免故障的发生。
2.维护保养对主变压器进行定期维护保养,保证设备正常运行,并及时更换老化的部件,避免由于设备老化造成的故障。
3.提高管理水平提高管理水平,加强对主变压器的管理和维护,制定科学的管理制度和流程,并培训相关人员,确保主变压器的正常运行。
电力变压器常见故障及处理方法范文(二篇)
电力变压器常见故障及处理方法范文电力变压器是电力传输和配电系统中的重要设备之一,其作用是将高电压传输线路上的电能转换成适合用户使用的低电压。
然而,由于长期运行和环境因素等原因,电力变压器常常会遇到各种故障。
本文将介绍一些电力变压器常见的故障及其处理方法。
1. 绝缘老化绝缘老化是电力变压器常见的故障之一。
长期使用和高温环境会导致绝缘材料老化、干裂,使绝缘性能下降,甚至会出现击穿现象。
处理方法包括更换老化的绝缘材料、增强通风散热、降低电压和负载,定期进行绝缘测试和维护保养。
2. 短路故障变压器发生短路故障时,会导致大量电流流过绕组,产生强烈的电磁力和局部过热。
处理方法一般是立即切断供电,检查绕组是否短路,修复或更换故障部件,进行绝缘试验和运行试验。
3. 油泄漏电力变压器使用绝缘油来冷却和绝缘,如果绝缘油泄漏,将会造成电气性能下降和绝缘性能降低。
处理方法包括及时检查油位、密封件和设备连接处,修复或更换泄漏部件,补充绝缘油,并进行绝缘试验。
4. 温升过高变压器在长期工作过程中,由于负载变化和传热不良等原因,可能会导致温升过高。
处理方法包括优化变压器结构和散热系统,增加冷却设备数量,清洁冷却器和通风道,控制变压器负载等。
5. 震动和噪音电力变压器在运行过程中会产生震动和噪音,这可能是由于机械故障、磁噪声和过载等原因导致的。
处理方法包括定期检查设备连接、紧固件、绝缘件等,修复或更换故障部件,减少负载和提高运行稳定性。
6. 局部放电局部放电是由于绝缘材料或介质中存在缺陷,导致电场强度过高而引起的放电现象。
处理方法包括提高绝缘材料和介质的质量,定期进行绝缘测试和维护保养,增强通风散热等。
7. 电压波动电力变压器在接收和分配电能的过程中,可能会遇到电压波动的问题。
处理方法包括调整变压器的变比和电压比率,使用稳压器和电压调节器,控制电网负荷等。
8. 湿度和污染环境湿度和污染物会对电力变压器的正常工作产生一定的影响。
变压器常见故障及原因分析
变压器常见故障及原因分析摘要:本文阐述了变压器的主要故障分类,分析了变压器的常见故障类型,介绍了基于振动(噪声)的电力变压器故障诊断技术和在电力变压器故障分析中应用广泛的气相色谱技术。
关键词:变压器;故障分析;故障诊断0、引言随着电压等级的升高、容量的增大使得电力变压器的故障发生概率大大提升,故障原因和故障类型日益复杂。
电力变压器一旦发生故障,将会导致电力中断,情况严重时甚至会引发火灾,对社会生活以及经济发展带来十分严重的后果。
所以非常有必要加强对电力变压器的故障分析,它对提高电力系统的安全、稳定、高效具有深远的意义。
1、电力变压器故障分类在电力电压等级不断升高、容量不断增大的背景下,变压器发生故障的概率也在不断的提高,其故障种类也是日益复杂。
为方便对变压器的故障分析可将其故障类型按不同的分类方式进行分类。
1)按回路划分电力变压器从回路的角度对其故障的划分主要分为:电路故障、磁路故障和油路故障。
2)按发生故障的部位划分绕组故障:包括各绕组之间所发生的相间短路和线匝之间发生的匝间短路。
引线故障:指引出线之间发生相间故障。
套管故障:由于绝缘套管破碎或是闪络而出现的接地(通过外壳)短路现象。
绝缘故障:主要包括液体油绝缘故障和固体纸绝缘故障两种类型。
3)按故障现象划分。
热性故障和电故障是变压器故障按现象分类的两个重要组成部分。
其中热性故障按照其严重程度可被分为轻度过热、低温过热、中温过热、高温过热等四种故障隋况。
电故障通常是指变压器内部在高电场强度的作用下,造成绝缘性能下降或劣化的故障。
根据放电的能量密度的差异,可将电故障划分为高能电弧放电、火花放电和局部放电三种故障类型。
2、电力变压器常见故障分析变压器的安全运行管理工作是电力工作者日常工作的重点,通过将变压器的异常运行情况的总结和常见故障的分析相结合,将有利于对变压器故障原因与性质的高效、准确判断,及时采取有效措施,保障设备的安全、运行。
通过对变压器运行管理的分析总结,其常见的故障主要表现为以下几种。
变压器继电保护设计
变压器继电保护设计一、引言变压器是电力系统中重要的电力设备之一,其在电力传输和分配中扮演着至关重要的角色。
为了保障变压器的安全稳定运行,需要对其进行继电保护设计。
本文将详细介绍变压器继电保护设计的相关内容。
二、变压器故障分类1. 短路故障:包括相间短路和接地短路。
2. 绝缘故障:包括内部和外部绝缘故障。
3. 过载故障:包括长期过载和瞬时过载。
三、变压器保护原理变压器保护原理主要是基于差动保护和整定时间限制。
差动保护是指通过比较变压器两个侧的电流大小来判断是否存在故障,如果存在则进行跳闸操作。
整定时间限制是指设置跳闸时间,当超过该时间时会触发跳闸操作。
四、差动保护原理1. 差动元件选择:常用的差动元件有互感器、CT等。
2. 差动比率选择:根据实际情况进行选择。
3. 差动元件连接方式:常用的连接方式有星形、三角形等。
4. 差动保护整定:根据实际情况进行整定,通常需要考虑灵敏度和可靠性。
五、过流保护原理1. 过流元件选择:常用的过流元件有熔断器、电流互感器等。
2. 过流保护整定:根据实际情况进行整定,通常需要考虑灵敏度和可靠性。
六、接地保护原理1. 接地元件选择:常用的接地元件有接地电阻、接地变压器等。
2. 接地保护整定:根据实际情况进行整定,通常需要考虑灵敏度和可靠性。
七、继电保护设计注意事项1. 继电保护应根据变压器类型和额定容量进行设计。
2. 继电保护应满足国家相关标准和规范要求。
3. 继电保护应考虑到变压器的运行环境,如温度、湿度等因素。
4. 继电保护应进行全面的测试和调试,确保其可靠性和稳定性。
八、结论继电保护是变压器安全稳定运行的重要措施之一。
本文介绍了变压器故障分类、保护原理和设计注意事项等内容,希望对读者有所帮助。
变压器的常见故障、故障的判断方法以及故障的处理方法
变压器的常见故障、故障的判断方法以及故障的处理方法本文就先介绍变压器的一些常见故障,以及故障的推断方法,最终共享故障的处理方法,以供大家参考。
一、变压器的常见故障变压器的常见故障主要表现在下面三个方面:1.外部故障。
变压器外部故障主要是变压器套管和引出线上发生的相间短路和接地短路。
2.内部故障。
变压器内部故障主要包括绕组相间短路、绕组匝间短路及中性点接地系统绕组地接地短路等。
3.变压器的渗漏是变压器故障的常见问题,特殊是一些运行年限已久的变压器更为普遍,轻者污染设备外表影响美观,重者威逼设备平安运行甚至人员生命,变压器的渗漏包括进出空气正常经吸湿器进入的空气除外和渗漏油。
造成渗漏的缘由主要有两个方面:一方面是在变压器设计及制造工艺过程中埋伏下来的;另一方面是由于变压器的安装和维护不当引起的。
变压器主要渗漏部位常常消失在散热器接口、平面碟阀帽子、套管、瓷瓶、焊缝、砂眼、法兰等部位。
(1)进出空气进出空气是一种看不见的渗漏形式。
例如套管头部、储油柜的隔膜、平安气道的玻璃、焊缝砂眼以及钢材夹砂等部位的进出空气都是看不见的。
多年来,电力系统的主要恶性事故大多是绕组的烧伤事故和因变压器低压出口短路对器身的严峻损坏。
(2)渗漏油的分类变压器的渗漏油可分为内漏和外漏两种,而外漏又可分为焊缝渗漏和密封面渗漏两种。
1)内漏:内漏最普遍的就是充油套管中的油以及有载调压装置切换开关油室的油向变压器本体渗漏。
2)外漏:外漏分为焊缝渗漏和密封面渗漏两种:焊缝渗漏:焊缝渗漏是由于钢板焊接部位存在砂眼所造成的。
密封面渗漏:密封面渗漏状况比较简单,要详细问题详细分析。
在变压器大修或安装过程中应把防止密封面渗漏作为一项重要工作。
二、变压器的故障推断方法一般状况下,若变压器的各项绝缘预防性试验结果都符合预试规程的要求,则认为该设备绝缘状况良好能够投入运行,但是往往有时消失个别项目部合格,达不到预试规程的要求,或者设备结构特别,无详细规定、无标准可参照时,可依据以下四个方面进行综合分析推断,最终作出客观、正确的结论。
变压器损坏事故处置方案
变压器损坏事故处置方案随着电力行业的发展,变压器成为了电网稳定运行中不可或缺的组成部分。
然而,由于各种原因,变压器损坏事故很难避免。
为了保证变压器损坏事故的迅速处置和有效控制,制定一套合理的变压器损坏事故处置方案显得至关重要。
一、变压器损坏事故分类首先,我们需要了解变压器损坏事故的分类。
变压器损坏事故可以分为内部损坏和外部损坏两类。
内部损坏是指变压器内部出现故障,如绕组短路、绝缘老化、油漏等。
外部损坏是指受到外界因素影响,如雷击、异物进入、电压过高等。
二、变压器损坏事故处理流程在变压器损坏事故发生时,应根据实际情况,采取相应的应急措施。
1.停电在变压器损坏事故发生时,应立即切断变压器电源,停电以保证人员和设备的安全。
2.排空油在确认变压器内部有油漏的情况下,应立即排空油,防止油漏蔓延,以减小事故发生的后果。
3.确定损坏程度一旦变压器损坏事故发生,应立即进行现场调查,确定损坏程度,为后续的处置方案提供依据。
4.通知相关单位变压器损坏事故处理不是一个人的事,需要与供电公司、交通部门以及消防等相关单位进行协调,共同处置事故。
5.防止二次事故在变压器损坏事故处理过程中,还需要注意避免二次事故的发生。
如防止火花、防止电流侧漏、防止高温等,确保人员和设备的安全。
三、内部损坏的变压器处理方案内部损坏的变压器处理方案主要包括以下几个方面。
1.维修如果变压器绕组短路或绝缘老化等内部故障不是很严重,可以先进行维修。
维修过程中需要注意保证安全,避免电弧、电压过高等危险情况的发生。
2.更换部件如果变压器绕组短路或绝缘老化等内部故障较为严重,需要更换部件。
更换过程中需要选择符合规定的合格部件,保证设备的健康运转。
3.更换整台变压器如果内部故障极其严重,需要更换整台变压器。
更换过程中需要先进行现场调查,选择符合规定的整台变压器进行更换。
四、外部损坏的变压器处置方案外部损坏的变压器处理方案主要包括以下几个方面。
1.更换部件如果变压器因外界因素导致的故障比较轻微,可以更换部件。
变压器的常见故障及处理方法
浅议变压器常见故障及处理摘要:变压器在电力系统的安全、平稳运行中起着至关重要的作用;本文从变压器的结构和原理入手,结合我场变压器的实际情况,针对实际变电运行中变压器的主要异常现象和原因进行分析,提出一些自己的观点;关键词:变压器原理结构参数异常处理引言:电力是现在工业的主要能源,并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能,以减少此过程中的损耗;而实际中由于发电机结构上的限制,通常只能发出10kv的电压,因此,必须经过变压器的升压才可以完成电能的输送;变压器也理所应当成为电力系统中核心设备之一;如果变压器出现了故障,就会在很大程度上影响电能的输送以及正常的变电运行,所以能够掌握和分析变压器常见的故障和异常现象,及主要原因,提出防范解决措施,就显得尤为重要;电力变压器是利用电磁感应原理制成的一种静止的电力设备;它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能,是电力系统中重要电气设备;下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍:一、变压器的分类、结构及主要参数一、变压器的分类根据用途的不同,变压器可以分为电力变压器220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器、特种变压器电炉变压器、电焊变压器、仪用互感器电压、电流互感器;根据相数分为,单相变压器和三相变压器;根据冷却方式分为,油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器;根据分接开关的种类分为有载调压变压器和无载调压变压器;根据绕组数分为,单绕组变压器、双绕组变压器和三绕组变压器;二、变压器的结构虽然变压器的种类依据不同方式进行分类,有很多种,但是一般常用的变压器的结构都很相似:1、绕组:变压器的电路部分;2、铁芯:变压器的磁路部分;3、油箱:变压器的外壳,内装满变压器油绝缘、散热;4、油枕:对油箱里的油起到缓冲作用,同时减小油箱里的油与空气的接触面积,不易受潮和氧化;5、呼吸器:利用硅胶吸收空气中的水分;6、绝缘套管:变压器的出线从油箱内穿过油箱盖时必须经过绝缘套管以使带电的引线与接地的油箱绝缘;7、分接开关:可以实现电压的调节;8、防爆管:防止变压器内部出现故障时,发生爆炸;9、瓦斯继电器:安装于油箱与油枕的连接管上,当变压器内部因故障产生气体时发出信号或跳闸,保护变压器;除此之外,变压器还有很多小的附件,比如油位表、温度计等,在这就不一一叙述了;三、变压器的主要参数1、额定容量kVA:在额定电压、额定电流下连续运行时,能输送的容量;2、额定电压kV:变压器长时间运行时所能承受的工作电压;3、额定电流A: 变压器在额定容量下,允许长期通过的电流;4、空载损耗kW: 当以额定频率的额定电压施加在一个绕组的端子上,其余绕组开路时所吸取的有功功率;5、空载电流%: 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流;一般以额定电流的百分数表示;6、负载损耗kW: 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率;7、阻抗电压%:把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示;二、本场变压器的概述我场有两台变压器,1主变和2主变:1主变为双绕组有载调压油浸式变压器25油,采用Yn,d11接线、自然风冷的方式;1变压器容量为5万KVA ,额定电压为110kv,高压侧额定电流为,低压侧,高压侧有分接头,分为17个档位,可以实现带负荷调节档位;空载电流为%,短路阻抗为%;2主变也为双绕组有载调压油浸式变压器45油,同样采用Yn,d11接线、冷却方式为强迫风冷;2变压器容量为10万KVA ,额定电压为110kv,高压侧额定电流为,低压侧,高压侧有分接头,分为17个档位,同样可以通过改变线圈的匝数实现带负荷调节档位;空载电流为%,短路阻抗为%;一期33台风机出口均为690v电压,经过风机箱变升压至35kv后,分成四路进线送至1主变低压侧,升成110kv后上网;二期57台风机出口同样为690v电压,经过风机箱变升压至35kv后,分为六路进线送至2主变低压侧,升压至110kv后上网;三、变压器的异常现象及分析可见,变压器是整个风场的核心,如果出了问题,则风机发出的电也送不出去,影响整个风电场的运行,甚至于出现严重的人身设备事故;下面就对变压器常见的异常现象检测方法及异常原因进行一下分析;一、检查和检测变压器异常的一般方法1、听:有无机械响声,叮当、呼呼声,叭、叭爆裂声,吱、吱声,轰轰声,尖叫声,咕嘟声等;2、观:负荷电流的大小及摆动幅度,三相电流是否均匀;油色的变化;外表有无异常情况;3、测:测量三相直流电阻值;测试三相电流的平衡度及大小;测试绝缘电阻值;二、变压器声音异常变压器发出的异常声音因素很多,故障部位也不尽相同,只有不断地积累经验,才能作出准确判断,进行处理 ;用木棒的一端顶在变压器的油箱上,另一端贴近耳边仔细听,据其异常声音可判断故障;1、变压器发出很高而且沉重的“嗡嗡”声,这是由于过负荷引起的,可以从电流表判断出来;2、变压器发出“叮叮当当”的敲击声或“呼…呼…”的吹风声以及“吱啦吱啦”的象磁铁吸动小垫片的声音,而变压器的电压、电流和温度却正常,绝缘油的颜色、温度与油位也无大变化;可能是个别零件松动如铁芯的穿芯螺丝夹得不紧或有遗漏零件在铁芯上,这时应停止变压器运行,进行检查;3、变压器发出"咕噜咕噜"的开水沸腾声;可能是绕组有较严重的故障,分接开关的接触不良而局部点有严重过热或变压器匝间短路,使其附近的零件严重发热而油气化;应立即停止变压器运行,进行检修;4、变压器发出“噼啪”或“吱吱”既大又不均匀的声,可能是变压器的内部接触不良,或绝缘有击穿现象;应将变压器停止运行,进行检修;5、变压器发出“嘶嘶”或“哧哧”的声音,可能是变压器高压套管脏污,在气候恶劣或夜间时,还可见到蓝色、紫色的小火花,此时,应清理套管表面的脏污,再涂上硅油或硅脂等涂料;6、变压器发出像青蛙的“唧哇唧哇”的叫声,外部线路断线或短路;变压器发出“轰轰”的声音,低压线路发生接地或出现短路事故;变压器发出像老虎的吼叫声,短路点较近;7、变压器发出连续的、有规律的撞击或摩擦声,可能是变压器某些部件因铁芯振动而造成机械接触,或是因为静电放电引起的异常响声,而各种测量表计指示和温度均无反应,这类声音虽然异常,但对运行无大危害,不必立即停止运行,可在计划检修时予以排除;8、变压器发出的声音较平常尖锐,可能是电网发生单相接地或产生谐振过电压;应该随时监测;9、变压器瞬间发出“哇哇”声或“咯咯”间歇声,此时有大容量的动力设备起动,负荷变化较大,使变压器声音增大;10、变压器发出“噼啪”噪音,严重时将会有巨大轰鸣声,系统可能有短路或接地;三、变压器温度异常升高运行时变压器在负荷和散热条件、环境温度都不变的情况下,温度不断升高,应先查明原因,再采取相应的措施予以排除;如果是变压器内部故障引起的,应停止运行,进行检修;引起温度异常升高的原因有:1、变压器绕组局部层间或匝间的短路,内部接点有故障,接触电阻加大,二次线路上有大电阻短路等等;2、变压器铁芯局部短路、夹紧铁芯用的穿芯螺丝绝缘损坏;3、因漏磁或涡流引起油箱、箱盖等发热;4、长期过负荷运行或事故过负荷;5、散热条件恶化等;四、油枕或防爆管喷油爆炸喷油爆炸是变压器内部短路电流和高温电弧使变压器油迅速老化,而继电保护装置又未能及时切断电源,使故障较长时间持续存在,箱体内部压力持续加大,高压油气从防爆管或箱体其它强度薄弱处喷出造成事故;故障的原因有:1、匝间短路等局部过热使绝缘损坏;变压器进水使绝缘受潮损坏;雷击等过电压使绝缘损坏等导致内部短路;2、线组导线焊接不良、引线连接松动等因素在大电流冲击下可能造成断线,断点处产生高温电弧使油气化促使内部压力增高;五、油色显著变化和严重漏油1、绝缘油在运行时可能与空气接触,并逐渐吸收空气中的水份,从而降低绝缘性能;发现油内含有碳粒和水分,油色变暗,绝缘强度降低,易引起绕组与外壳击穿,应及时更换变压器油;2、变压器焊缝开裂或密封件失效;运行中受到振动;外力冲撞;油箱锈蚀严重而破损等都会漏油;变压器在运行中渗漏油不严重,油位在规定的范围内,仍可继续运行或安排计划检修;变压器油渗漏严重,或连续从破损处不断外溢,以致于油位计已见不到油位,应立即停止运行,补漏和加油;六、绝缘瓷套管出现闪络和爆炸1、套管密封不严,因进水或潮气浸入使绝缘受潮而损坏;2、电容式套管绝缘分层间隙存在内部形成的游离放电;3、套管表面积垢严重,以及套管上有较大的碎片和裂纹,在大雾或小雨时均会造成套管闪络和爆炸事故;对套管上的尘埃,应定期予以清除;发现套管有裂纹或碰伤应及时更换;七、分接开关故障变压器油箱上有“吱吱”的放电声,电流表随声音发生摆动,瓦斯保护可能发出信号,油的闪点降低,都可能是分接开关故障;故障原因有:1、分接开关触头弹簧压力不足,使有效接触面积减少,以及严重磨损等引起分接开关烧毁;2、分接开关接触不良,经受不起短路电流的冲击而发生故障;3、切换分接开关时,由于分头位置切换错误,引起开关烧坏;4、相间距离不够,或绝缘材料性能降低,在过电压作用下短路;测量分接头的直流电阻,若完全不通,是分接头全部烧坏;若分接头直流电阻不平衡,是个别触头烧坏;分接头全部烧坏时,应及时更换;八、变压器着火1、变压器着火的主要原因可能是:1、套管的破损和闪络,油溢出后在顶部燃烧;2、变压器内部故障,使外壳或散热器破裂,使燃烧的油溢出;2、变压器着火后的处理措施:1、确定变压器的着火部位,若上部着火或者内部着火时,应汇报上级,通知主控将故障的变压器停电;2、拉开着火变压器两侧的刀闸,并断开变压器冷却装置电源;3、若变压器的油溢出在顶盖上着火,应打开变压器下部放油阀放油,使油面低于着火处;4、若因为变压器的内部故障引起着火,应禁止放油,防止变压器发生爆炸;5、变压器灭火,应使用CO2、及1211喷雾器进行灭火;6、变压器进行灭火时,应穿绝缘靴、戴绝缘手套,注意不得将液体喷到带电设备上;7、按照安规的规定正确处理,并做好安全措施;九、三相电压不平衡1、三相负载不平衡引起中性点位移;2、系统发生铁磁谐振;3、绕组局部发生匝间和层间短路;如果三相电压不平衡时,应先检查三相负荷情况;对△/Y接线的三相变压器,如三相电压不平衡,电压超过5V以上则可能是变压器有匝间短路,须停电处理;对Y/Y接线的变压器,在轻负荷时允许三相对地电压相差10%,在重负荷的情况下要力求三相电压平衡;四、变压器在运行中不正常现象的处理方法一运行中的不正常现象的处理1、值班人员在变压器运行中发现不正常现象时,应设法尽快消除,并报告上级和做好记录;2、变压器有下列情况之一者应立即停运,若有运用中的备用变压器,应尽可能先将其投入运行:1、变压器声响明显增大,很不正常,内部有爆裂声;2、严重漏油或喷油,使油面下降到低于油位计的指示限度;3、套管有严重的破损和放电现象;4、变压器冒烟着火;3、当发生危及变压器安全的故障,而变压器的有关保护装置拒动,值班人员应立即将变压器停运;4、当变压器附近的设备着火、爆炸或发生其他情况,对变压器构成严重威胁时,值班人员应立即将变压器停运;5、变压器油温升高超过规定值时,值班人员应按以下步骤检查处理:1、检查变压器的负载和冷却介质的温度,并与在同一负载和冷却介质温度下正常的温度核对;2、核对温度装置;3、检查变压器冷却装置或变压器室的通风情况;若温度升高的原因由于冷却系统的故障,且在运行中无法检修者,应将变压器停运检修;若不能立即停运检修,则值班人员应按现场规程的规定调整变压器的负载至允许运行温度下的相应容量;在正常负载和冷却条件下,变压器温度不正常并不断上升,且经检查证明温度指示正确,则认为变压器已发生内部故障,应立即将变压器停运;6、变压器中的油因低温凝滞时,应不投冷却器空载运行,同时监视顶层油温,逐步增加负载,直至投入相应数量冷却器,转入正常运行;7、当发现变压器的油面较当时油温所应有的油位显著降低时,应查明原因;补油时应遵守规程规定,禁止从变压器下部补油;8、变压器油位因温度上升有可能高出油位指示极限,经查明不是假油位所致时,则应放油,使油位降至与当时油温相对应的高度;9、铁芯多点接地而接地电流较大时,应按排检修处理;在缺陷消除前,可采取措施将电流限制在100mA左右,并加强监视;三变压器跳闸和灭火1、变压器跳闸后,应立即查明原因;2、如综合判断证明变压器跳闸不是由于内部故障所引起,可重新投入运行;若变压器有内部故障的征象时,应作进一步检查;五、结语虽然变压器出现的异常现象的原因比较多,但是只要我们在日常运行中多听、多看、多记,积累实际中的经验,对处理问题就有很大的帮助;同时除了依靠我们的日常积累的经验进行分析处理外,还有就是要依据当时的具体的故障现象、各个参数变化以及保护动作情况进行综合分析、判断、处理;。
变压器常见故障及事故处理
9
精选版课件ppt
变压器常见故障及处理
11
精选版课件ppt
12
精选版课件ppt
变压器常见故障及处理
四. 冷却系统故障
冷却装置是通过变压器油帮助绕组和铁芯散热。冷却装置正常与否,是 变压器正常运行的重要条件。在冷却设备存在故障或冷却效率达不到设计要 求时,变压器是不宜满负荷运行的,更不宜过负荷运行, 需要注意的是, 在油温上升过程中,绕组和铁芯的温度上升快,而油温上升较慢。可能从表 面上看油温上升不多,但铁芯和绕组的温度已经很高了,所以,在冷却装置 存在故障时,不仅要观察油温,还应注意变压器运行的其它变化,综合判断 变压器的运行状况。
22
精选版课件ppt
变压器常见故障及处理
铁芯多点接地故障的判断 1、色谱数据分析:目前,用油中溶解气体色谱分析方法是监测变压器铁芯多 点接地故障最简单、最为有效的方法。 2、电气测量数据分析:正常运行时,可在变压器铁芯外引接地套管的接地引 下线上用钳形电流表测量引线上环流,通过测量环流便能对铁芯接地故障进 行判断。设备停运时,断开铁芯引出线接地线,对接地套管进行绝缘电阻测 量,通过绝缘电阻值判断铁芯多点接地故障。 3、铁芯多点接地的分类:由金属性物件,将铁芯与变压器外壳或者接地运行 部分直接短接起来,称为金属性接地。由非金属性物件将铁芯对地短接起来, 造成测试电压升不起来,万用表测量对地不通的现象,称为非金属性接地。
2
精选版课件ppt
变压器常见故障及处理分析
COPPER ENGINEERING
总第 162 期 2020 年第 2 期
变压器常见故障及处理分析
熊 咪
(江西铜业集团有限公司 贵溪冶炼厂,江西 贵溪 335424)
摘 要 :变压器是利用电磁感应原理从一个电路向另一个电路传递电能或传输信号的重要原件,电力变压 器是能量转换和传输的核心,也是电网中最为关键的设备。变压器是否正常运行是为电力系统正常、可靠、安稳、 经济运行的重要保障,因此值班人员应当尽可能地预防和降低变压器发生故障,从而将事故防范于未然。
关键词 :电力变压器 ;变压器结构 ;变压器故障 ;故障分析 ;瓦斯保护 ;故障处理
中图分类号 :TM407 文章编号 :1009-3842(2020)02-0090-04
文献标识码 :C 开放科学(资源服务)标识码(OSID):
Analysis on Common Fault and Treatment of Transformer
图 1 电力变压器外观图
油浸式变压器主要由变压器器身、油箱、降温 装置、出线装置和保护装置构成。变压器的器身包 括了铁芯夹件、绕组、线圈、绝缘结构等 ;油箱包 括了油箱及其所有附件 ;降温装置是散热片和吹风 装置 ;出线装置则为高低压套管 ;保护装置包括了 油枕、油表安全气道、呼吸器、净油器继电器和测 温元件等。油浸式变压器的铁芯和绕组都浸没在绝 缘油里,变压器的油兼有散热、绝缘、防止内部元 件和材料老化、以及在内部发生故障时起到熄灭电 弧的作用[4]。而干式变压器的铁芯和绕组的冷却 介质是空气,为了便于制造和维护,小容量、低电
收稿日期 :2019-10-15 作者简介 :熊咪(1994-),女,江西贵溪人,本科,主要从事变配电工作。E-mail :627873727@
变压器故障分类
变压器故障分类
1. 短路故障:变压器绕组内部出现短路,导致电流过大,可能引起变压器烧毁或爆炸。
2. 开路故障:变压器绕组内部出现开路,导致电流无法流通,可能引起变压器无法正常工作。
3. 绝缘故障:变压器绝缘材料老化或损坏,导致绝缘强度下降,可能引起电击或火灾等危险。
4. 渗漏故障:变压器油箱或绕组出现渗漏,可能引起油污污染和火灾等危险。
5. 过载故障:变压器承受过大的负荷,可能引起变压器过热、烧毁或爆炸。
6. 过压故障:变压器承受过高的电压,可能引起变压器绝缘击穿、烧毁或爆炸。
7. 欠压故障:变压器承受过低的电压,可能引起变压器无法正常工作或损坏。
8. 阻抗故障:变压器内部阻抗异常,可能引起电流过大、电压波动等问题。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变压器故障种类
●故障种类:
⏹内部故障
◆相间短路
◆匝间短路
◆绕组或出线接地
⏹外部故障
◆绝缘套管闪络、破碎发生接地
◆出线之间相间故障
●故障种类(性质划分)
⏹热故障
◆轻度过热(低于50℃)
◆低温过热(150-300℃)
◆中温过热(300-700℃)
◆高温过热(高于700℃)
⏹电故障
◆局部放电
●油中存在气泡,绝缘材料中存在空腔
●制造质量不良,某些部位有毛刺漆瘤
●金属部件接触不良
◆火花放电
●悬浮电位引起电火花放电
●油中杂质引起火花放电
◆高能电弧放电
●故障种类(回路划分)
⏹电路故障
⏹磁路故障
⏹油路故障
●故障种类(结构划分)
⏹绕组故障
⏹铁芯故障
⏹油质故障
⏹附件故障
●故障种类(易发位置)
⏹绝缘故障
⏹铁芯故障
⏹分接开关故障
◆密封不严,雨水侵入绝缘降低
◆分接开关滚轮卡死,切换时不到位造成相间短路
◆分接开关缺油,显示假油位
◆分接开关误动
●出口短路故障:
⏹三相短路(短路电流最大)
⏹两相短路
⏹单相接地短路
⏹两相接地短路
●短路故障危害
⏹短路电流引起绝缘过热
⏹短路点动力引起绕组变形故障
●放电对绝缘的影响
⏹直接击穿绝缘
⏹产生的化学物质腐蚀绝缘
●气体继电器误动分析
⏹呼吸器不畅通
⏹冷却系统漏气
⏹冷却器入口阀门关闭造成堵塞,引起气体继电器动作频繁
⏹散热器上部进油阀门关闭,引起气体继电器动作频繁
⏹潜油泵烧坏使本体油热分解产生大量气体
⏹密封不严,变压器进气
⏹变压器出线负压区
⏹油枕油腔中有气体
⏹净油器的气体进入变压器
⏹忽视气体继电器防雨
●变压器故障时产生气体
⏹H2:电晕放电、油和固体绝缘热分解、水分
⏹CO:固体绝缘受热及热分解
⏹CO2:固体绝缘受热及热分解
⏹CH4:油和固体绝缘热分解、放电
⏹C2H6:固体绝缘热分解、放电
⏹C2H4:高温热点下油和固体绝缘热分解、放电
⏹C2H2:强弧光放电、油和固体绝缘热分解。
