ZX921型超外差式收音机套件一、ZX-921型超外差收音机电路原理ZX-921型套件为低压全硅管袖珍式八管超外差式收音机，外形尺寸为150×78×38mm。

本机造型新颖、结构简便、用电经济、灵敏度高、选择性好、音质清晰、放音宏亮等特点。

该机电路设计简洁合理，且采用通用元器件，选材、装配、调试、维修都很方便。

外型尺寸：150×78×38mm图6-2-1是ZX-921型超外差式收音机电路原理图，图6-2-2是ZX-921型收音机的印刷电路板图，表6-2-1为该型号收音机的元件清单。

由上述电路图可见，ZX-921型收音机是由8个三极管和2个二极管组成的，其中BG1为变频三极管，BG2、BG3为中频放大三极管，BG4为检波三极管，BG5、BG6组成阻容耦合式前置低频放大器，BG7、BG8组成变压器耦合推挽低频功率放大器。

该机的主要技术指标为：频率范围：中波530～1605kHz中频：465kHz灵敏度：小于lmV／m选择性：大于16dB输出功率： 56mW～140mW 电源：1.5V(1.5V干电池一节)(一)调谐、变频电路如图6-2-1所示，L1从磁性天线(磁棒)上感应出的电台信号，经由L1和Cl-A组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给L2，并由L2送BG1的基极和发射极。

由于调谐回路阻抗高，约为100kΩ，三极管输入阻抗低，约为1～2kΩ。

要使它们的阻抗匹配，使信号输出最大，就必须适当选择L1与L2的圈数比，一般取L1为60～80圈，L2取L1的十分之一左右。

表6-2-1ZX-921型超外差式收音机元件清单电阻器可用范围R3：62Ω～150Ω R9：470Ω～680Ω R2：1K～1.5K R15：3K～5.1K R4、13：18K～22K电容器可用范围C3：6800PF～0.1u C14、15：0.01u～0．033uC10、13：1u～4.7u C4：4.7u～l0u三极管β值分色点标记：黄40～55倍、绿55～80倍、兰80～120倍、紫120～180倍、灰180～270倍、白270～400倍电阻值色标数黑棕红橙黄绿蓝紫灰白0 l 2 3 4 5 6 7 8 9以改变输人回路的高端谐振频率，使之始终低于本机振荡频率465kHz。

收音机的安装、检修与调试

6. 总电流正常扬声器有噪音但收不到台的检修总电流正常，扬声器有声说明高频三极管与低频放大电路都工作正常，故障原因可能是低频放大电路前面的交流信号通道不畅而造成的。检修可采用刮擦信号输入法，即手捏镊子钳，先刮擦低频前置放大级的基极，倾听扬声器中有否刮擦声。如有的话，再沿信号通路向前到耦合电容处刮擦，到中放或变频级集电极与基极处刮擦，如果刮擦到某一点
安装双联电容，电位器及磁先把磁棒架套在双联电容上，然后安棒架装双联电容的两颗螺钉焊T1、扬声器、电池引线装拨盘、磁棒等
5. 组装焊接要求
(1)、焊点大小均匀、光亮、圆润，无漏焊、虚焊、桥接现象。焊脚修剪高度不超过2mm。 (2)、同类元件造型一致，电阻色环方向一致，以中周贴底安装为准,所有元件安装高度不得超过中周高度。
二、收音机故障检修
1. 整机静态工作电流的检测装好干电池，关闭电源开关。将直流电流表按极性接至开关的二端，如听到有电台声音，则将频率拨盘拨至无电台处。观察静态时整机直流电流总的消耗情况。各级工作正常时该数值一般应在6-9mA之间，小于6mA说明有些级电压设置不正常，使得该级无法正常工作或不工作。大于 9mA则说明元件有装错、管脚有碰触、电源有短路等情况，使得直流总电流取用过大。
收音机的安装、检修与调试
2009.10
一、咏梅牌六管收音机
六管收音机原理图
二、收音机整机安装
1. 注意安全：
(1)、烙铁电源线是否存在漏电隐患！ (2)、烙铁在焊接中温度较高，严禁烫伤他人和自己。也不要碰到其他任何可燃物和导线！
(3)、烙铁放置：烙铁头向外，导线向自己。
2. 检查印刷电路板:
525-1650KHz频率范围调试 (1)、高讯输出525KHz的音频载波信号。收音机双连调至低端，音量开至合适位置。调整本机震荡线圈的磁芯(黑)，在波形完好的情况下，使输出电压达到最大。 (2)、高讯输出1650KHz的音频载波信号。收音机双连调至最高端，音量开至合适位置。调整震荡回路的微调电容(左),在出现正弦波后，观察输出幅度是否达到最大。 (3)、高低端调整互有影响，需要重复调试2-3次才能调准。

《收音机安装与调试》课件

部分收音机具备存储功能，可以存储喜爱的电台节目，方便随时收听。
语音识别
部分高端收音机支持语音识别功能，可以通过语音控制收音机的开关、播放等操作。
收音机的未来发展
网络化
随着互联网技术的发展，未来的收音机将更加网络化，可以通过网络接收更多的电台节目和信息
。
智能化
随着人工智能技术的普及，未来的收音机将更加智能化，可以实现语音控制、智能推荐等功能。
将电源线插入收音机的电源插座，并连接到电源。
检查所有连接是否牢固，没有松动或损坏。
调试与测试
打开收音机，调整频道旋钮，检查是否能接收到清晰的广播信号。
尝试使用不同的功能，如调谐、音量控制等，检查是否正常工作。
检查耳机是否正常输出声音，没有杂音或失真。
03
收音机调试技巧
调整频率范围
《收音机安装与调试》ppt课件
目录
• 收音机基础知识 • 收音机安装步骤 • 收音机调试技巧 • 收音机常见问题与解决方案 • 收音机应用与拓展
01
收音机基础知识
收音机原理简介
无线电波的接收与转换
收音机通过天线接收无线电波，然后通过调谐电路选择特定频率的信号，将其转换为音频信号。
信号处理与放大
收音机内部电路对选定的信号进行解调、放大等处理，最终输出可听的音频信号。
收音机种类与特点
01
02
03
便携式收音机
轻便、易于携带，适合户外活动或旅行时使用。
车载收音机
安装在汽车内部，具有较高的接收性能和抗干扰能力。
数字调谐收音机
具有数字调谐功能，可以存储多个电台频率，方便快速切换。
收音机发展历程

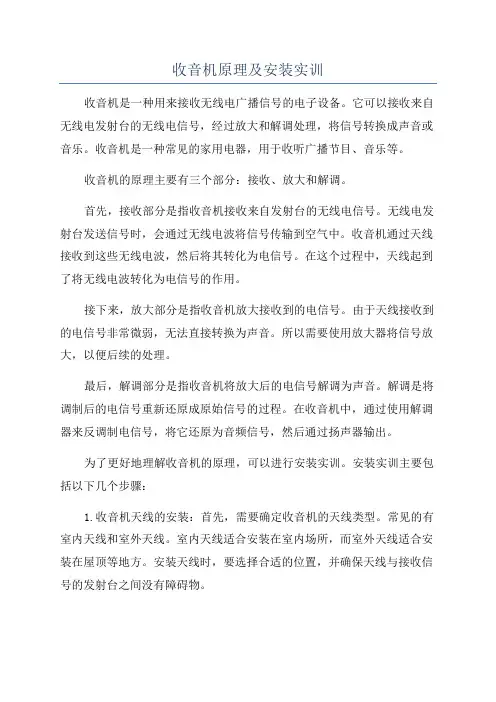

收音机原理及安装实训
