吊顶内管路敷设工程施工技术和标准

吊顶内管路敷设工程施工技术和标准一、施工准备

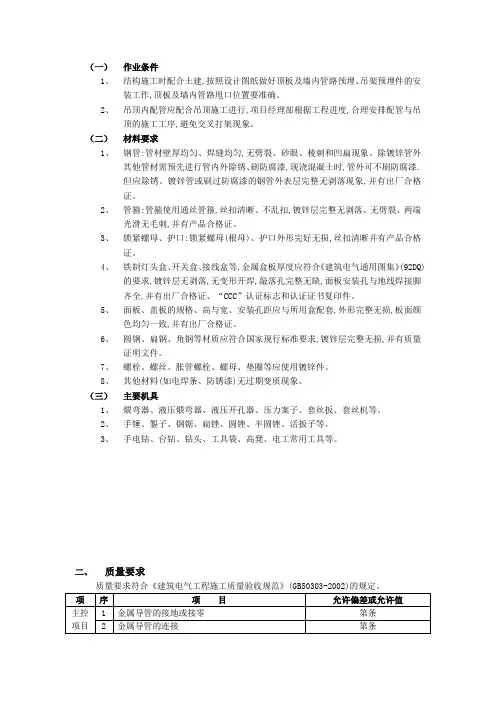

（一）作业条件

1、结构施工时配合土建,按照设计图纸做好顶板及墙

内管路预埋、吊架预埋件的安装工作,顶板及墙内管

路甩口位置要准确。

2、吊顶内配管应配合吊顶施工进行,项目经理部根据

工程进度,合理安排配管与吊顶的施工工序,避免交

叉打架现象。

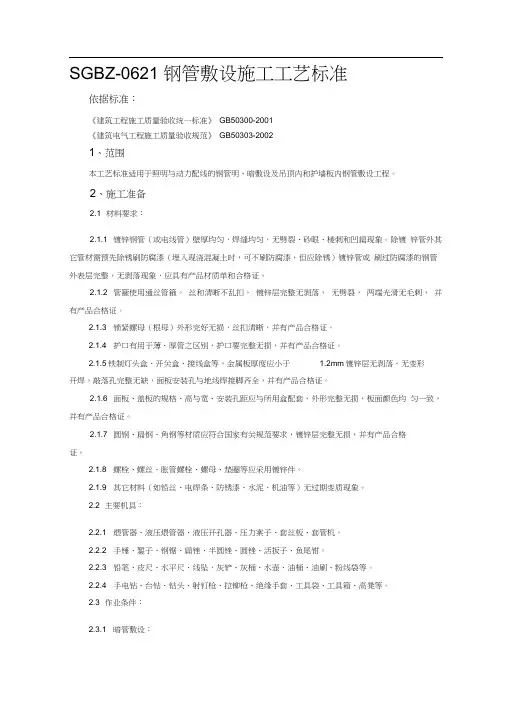

（二）材料要求

1、钢管:管材壁厚均匀、焊缝均匀,无劈裂、砂眼、棱

刺和凹扁现象。除镀锌管外其他管材需预先进行管

内外除锈、刷防腐漆,现浇混凝土时,管外可不刷防

腐漆.但应除锈。镀锌管或刷过防腐漆的钢管外表层

完整无剥落现象,并有出厂合格证。

2、管箍:管箍使用通丝管箍,丝扣清晰、不乱扣,镀锌层

完整无剥落、无劈裂、两端光滑无毛刺,并有产品合

格证。

3、锁紧螺母、护口:锁紧螺母(根母)、护口外形完好无

损,丝扣清晰并有产品合格证。

4、铁制灯头盒、开关盒、接线盒等,金属盒板厚度应符

合《建筑电气通用图集》(92DQ)的要求,镀锌层无剥

落,无变形开焊,敲落孔完整无缺,面板安装孔与地

线焊接脚齐全,并有出厂合格证、“CCC”认证标志

和认证证书复印件。

5、面板、盖板的规格、高与宽、安装孔距应与所用盒

配套,外形完整无损,板面颜色均匀一致,并有出厂

合格证。

6、圆钢、扁钢、角钢等材质应符合国家现行标准要求,

镀锌层完整无损,并有质量证明文件。

7、螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌

件。

8、其他材料(如电焊条、防锈漆)无过期变质现象。（三）主要机具

1、煨弯器、液压煨弯器、液压开孔器、压力案子、套

丝扳、套丝机等。

2、手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子

等。

3、手电钻、台钻、钻头、工具袋、高凳、电工常用工

具等。

二、质量要求

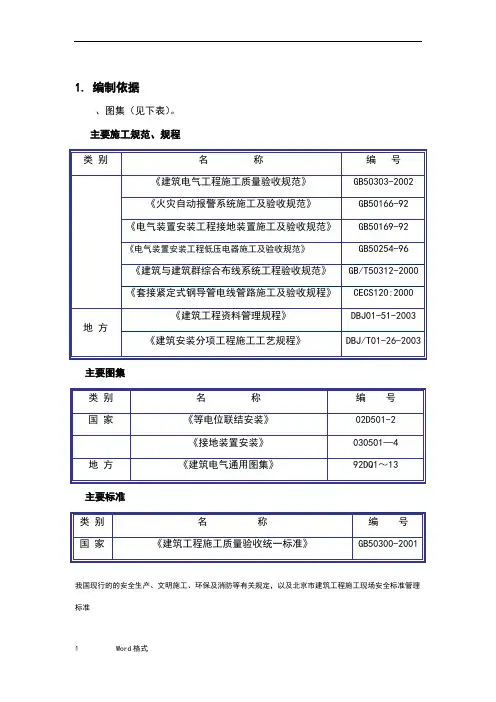

质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程

四、操作工艺

（一）熟悉图纸

不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。按照图纸及施工质量验收规范的规定,经过综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置。

（二）测量管路、盒及吊杆的位置

1、根据电气设计图纸以土建吊顶的水平高程线为基础

并与其他专业配合(通风、空调)进行图纸会审,如有

相互交叉、打架、距离不符合要求或接线不方便等情

况提前制定技术措施,并及时办理洽商。

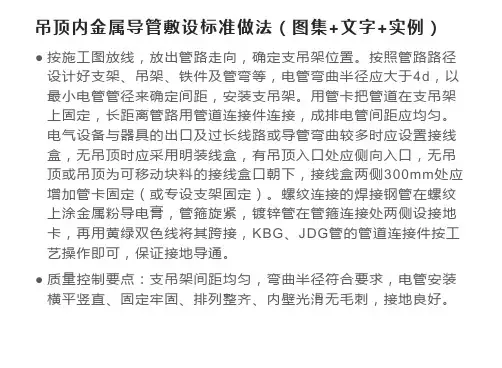

2、管路、盒的测量放线:按照管路横平竖直的原则,沿

管路的垂直和水平方向进行顶板、墙壁的弹线定位,

注意与其他管路相互间的最小距离。用线坠找正,拉

线确定管路距顶板的距离及接线盒的位置,并做好标

识。

3、吊扦位置的测量:根据吊扦位置的确定原则和管子

的终端、转弯中点(两侧)、接线盒两端的距离为150～250mm,固定点间距要求均匀,既不能过大,也不能过小,管子中间固定点的最大距离见下表。

4、当吊顶有分格块线条时,灯位必须按吊顶块分布均

匀,见图5-3。

按几何图型组成的灯位应相互对称布置,然后再根据灯位的位置确定配管管潞的最佳敷设部位及走向。（三）预制加工管路、吊杆

管子加工:根据设计图纸加工各种管弯及管子套丝。

1、选管

管子加工前应对管材进行外观检查,管壁应厚度均匀、不扁、不裂,管身不弯曲、不变形。

2、管子防腐

钢管内如有灰尘、油污或受潮生锈将会造成穿线困难、损伤,降低绝缘层性能,所以在敷设管子前必须对管子内外进行除锈、防腐处理。

（1）管子内壁除锈及刷防锈漆:将管子放在架子上,用棉丝、布条或原形钢丝刷两头各绑一根钢丝穿入

管内,站在管子两端的人来回拉动管内钢丝带动所

绑物,把管内铁锈清除干净,然后清除所绑物上的

浮锈或换新的所绑物后,用所绑物多次沾防锈漆,

在管内来回拉动,直至使管内壁涂漆均匀到位为

止。

另一方法是:把钢管在架子上交错倾斜放置,用透明塑料软管将管子串接一体,在最上一层管日

处灌入防锈漆,由最下一层管口处自然排出后,管

内壁涂漆均匀即可,注意管子倾斜角度不能过大。

（2）管外防腐用铁刷除锈后用毛刷沾防锈漆满刷均匀即可。

（3）使用镀锌管时,在镀锌层剥落处也应进行防腐处理。

3、管子切断

常用钢锯、无齿锯进行切管,将需要切断的管子长度量准确,放在钳日内卡牢固。

（1）用钢锯切管时,要注意使锯条保持垂直,避免切日处出现马蹄口,推锯时稍加用力使其发生割作用,但用力不要过猛,以免别断锯条；回锯时不加用力,

锯稍拾起,尽量减少锯条磨损；当快要切断时,要减

慢锯割速度,使管子平稳地锯断,防止锯条发热,要

注意经常在锯条口上涂油。

（2）

（3）用无齿锯切管时,应利用纤维增强砂轮片切割,操作时用力均匀平稳,不能用力过猛,以免过载或

砂轮崩裂。

（4）管子切断后,断日处应与管轴线垂直,断口处平齐不歪斜,当出现马蹄口后应重新切断,切断管口

处用锉刀锉平、光滑,无毛刺,管内铁屑除净。

4、管子套丝

（1）根据管子外径选择相应的扳牙,用套丝扳或套丝机套丝时,先将管子用台钳或龙门压力架钳紧固定,再把绞板套在管端,调整绞扳的活动刻度盘,使扳

牙符合需要的距离,用固定螺丝固定,在调整绞扳

上的三个支撑脚,使其紧贴管子,防止套丝时出现

斜丝。绞扳调好后,手握绞手柄,平稳向里推进,按

顺时针方向转动,转动要平稳,太快了不宜带上丝,

均匀用力不得过猛,避免偏丝啃丝,随套随浇冷却

液。

（2）管径20mm及以下时,应分二扳套成；管径在25mm 及以上时分三扳套成。

（3）由于钢管丝扣连接的部位不同,管端套丝长度也不相同。用与接线盒、配电箱连接处的套丝长度不

小于管外径的1.5倍；用在管与管相连接部位时，

套丝长度不小于管接头长的l/2加2～4扣。

（4）套完丝扣后,随即清理管口,将套丝端面毛刺处理完,清除渣屑,使管子保持光滑,丝扣不乱不过

长，丝扣干净清晰。

5、管子弯曲

（1）在弯曲钢管时,根据不同的管径,用8＃铁丝做好不同的样板,以便在弯曲管子的同时进行对照检

查。
