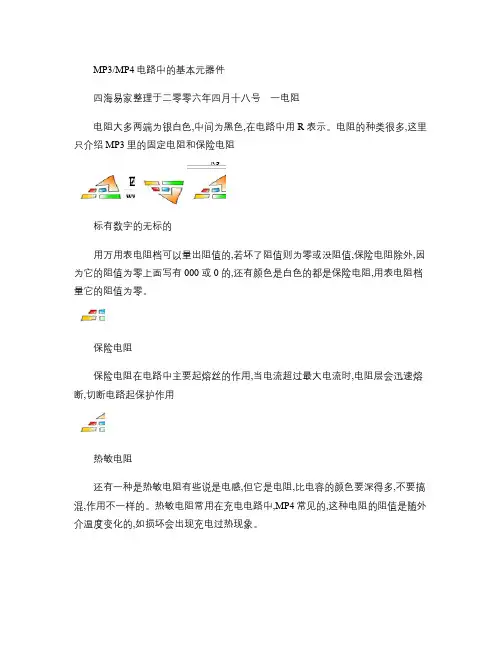

MP3/MP4电路中的基本元器件四海易家整理于二零零六年四月十八号一电阻电阻大多两端为银白色,中间为黑色,在电路中用 R 表示。
电阻的种类很多,这里只介绍MP3里的固定电阻和保险电阻标有数字的无标的用万用表电阻档可以量出阻值的,若坏了阻值则为零或没阻值,保险电阻除外,因为它的阻值为零上面写有 000 或 0 的,还有颜色是白色的都是保险电阻,用表电阻档量它的阻值为零。
保险电阻保险电阻在电路中主要起熔丝的作用,当电流超过最大电流时,电阻层会迅速熔断,切断电路起保护作用热敏电阻还有一种是热敏电阻有些说是电感,但它是电阻,比电容的颜色要深得多,不要搞混,作用不一样的。
热敏电阻常用在充电电路中,MP4常见的,这种电阻的阻值是随外介温度变化的,如损坏会出现充电过热现象。
还有一种是压敏电阻,多用在按键扫描线对地压敏电阻,也就是一端接按键,一端接地,压敏电阻的作用是保护内部电路不被外界静电高压损坏,正常工作时他们没有实际的作用,取下不要也行,但如进过水受潮后,它会出现漏电,引发各种按键故障。
以后你们还会见到一种特殊的电阻,就是排电阻,这种电阻是由两个或多个电阻制作在一起的,在以后的MP4里会常见,损坏可以用两个或多个独立电阻代替。
二电容电容的外观与电阻的有点相似,两端为银白色,但中间大都为灰色或黄色,在电路中用 C 表示瓷电容电路图里的符号电容的种类也好多,上面图里的都是瓷电容,无极性的耳机接口的钽电容符号电容具有通交流,隔直流;通高频信号,阻低频信号的作用。
在不同的电路起不同的作用,一端接地的大都是滤波电容一般用在电源电路中,滤除直流中的交流成分,使输出的直流电更平稳。
如供电滤波电容漏电,会出现电池用得快,通电即有漏电流甚至短路现象。
供电滤波电容上面两图中的CE7和C12是VREF VCC供电滤波电容供电滤波电容耦合电容主要起信号耦合的作用,允许高频交流信号通过,隔离直流信号。
常用在耳机电路耳机的耦合电容耳机的耦合电容一般是10-47UF,滤波的一般是100-470UF三电感电感是将一根导线绕在铁芯或磁芯上或饶成一个空心线圈就是一个电感。
MP3维修故障及思路
故障总结一大类不开机不联机二大类不开机能联机三大类能开机不联机四大类关于播放五大类关于显示六大类关于电池七大类其它附加功能八大类附加大多机子正常维修思路一大类不开机不联机2073-2075 方案1.查USB 接口供电 (3V /3VA/2.1V/ 2.1VA)2.查复位电压 (1.5V/1.3V/1.15V/1V/0.9V)3.查晶振 Y1=24.576M Y2=32.768K 注:更换新的4.加焊(主控/固件芯片/闪存)5.通过编程器重写固件芯片6.通过FLASH 清空器清空FLASH7.通过短接主控脚可使其联机(脚位不确定,也并不适合所有的机子)8.更换主控2085/2051/2053 方案1. 查供电电路 (3V /3VA/2.1V/ 2.1VA)2. 查参考电压 1.5V3. 查晶振 Y=24.576M4. 加焊(主控/闪存)5. 短接闪存第29/30 脚后联机6. 更换主控2085 冷光屏/彩屏的可能会出现:1. 屏的升压IC 损坏2. 晶振两脚上的谐振电容性能不良3. 电量检测电阻阻值误差大4. 屏内部短路Sigmatel 方案1. 长按开机键-联机-加电(部分机器须加电池)2. 打开设备管理器{看到”Player⋯⋯.”}找到相对的固件刷{看不到”Player⋯.”}①查USB 供电电路②查开机键-开机键到主控的电路③更换24/24.576M 的晶振④加焊主控/闪存芯片⑤短接闪存29/30 脚看设备管理器⑥更换主控凌阳Sunplus 方案753X 系列长按开机键—联机—加电{在我的电脑中找到”可移动的磁盘”刷固件}{在电脑中找不到”可移动的磁盘①查USB 供电电路②查供电电路③查开机控制电路④更换晶振⑤加焊主控/闪存芯片⑥更换主控755X 系列①查电池供电电路(电池升压/充电保护)②查开机控制电路(可用可调电源观察电流的摆动情况,快速判断故障)③查6M 晶振④加焊主控/闪存⑤通过编程器重写固件芯片⑥更换主控二大类不开机能联机炬力方案1. 在可移动磁盘符上选:”弹出”2. 转到播放模块且可以正常播放3. 查电池供电电路(锂电充电保护/电池电量检测)4. 不可以转到播放模块或重起(死机) 刷固件备注:2073/2075 方案只支持FAT 格式,如选了FAT32 格式也会引起这种情况Sigmatel 方案1. 先刷固件2. 查电池供电电路3. 查开机键4. 主控损坏(3502)凌阳方案1. 查电池供电电路2. 开机控制电路3. 电池电量检测4. 彩屏机器(先换充电二极管,可能是反相击穿)一. 有开机动作,但无法完成开机(如”Strting⋯..”)2073/2075 方案可能固件芯片010 里的固件损坏引起的(通过编程器重写) 2085 方案可能是固件损坏引起(短接闪存29/30 引脚)二. 无法完成开机,报错死机(如”DOS Error”)755X 方案:通过本机格式化选项,格式化一遍即OK,,部分机器会因闪存或主控的虚焊而格不了,也有机器会因为闪存损坏而格不了三. 开机后自动关机2073/2075 方案:固件损坏或磁盘格式不支持2085 方案锂电:电池电量检测反馈电路异常(电阻阻值误差大)Sigmatel 方案:一般为固件损坏凌阳方案:一般为开机控制电路异常三大类能开机不联机1.联机线①联机线的线序②USB 接口老化③USB 供电电路④USB 传输电路⑤主控芯片的USB 传输部分⑥USB 切换电路(部分机器上有)⑦联机后无任何反应⑧联机后显示”可识别的USB 设备”但无法正常读写炬力方案用MP3 Player format 2.0 低格一下Sigmatel 方案①联机刷固件勾先Format 选项②主控损坏(3502)凌阳方案本机格式化一遍2.联机显示”无法识别的USB 设备”①联机线的线序②USB 接口老化③USB 供电电路④USB 传输电路⑤主控芯片的USB 传输部分⑥USB 切换电路(部分机器上有)3.标称容量与实际容量不符虚焊固件损坏闪存损坏4.开机后插入USB 即关机①USB 接口供电电路②USB 切换电路③主控芯片的USB 传输部分损坏5.无法完成固件芯片更新①2073/2075 方案磁盘格式不对(只支持FAT 格式)②2085 方案主控虚焊或闪存损坏③Sigmatel 方案刷写工具的版本(英文中文)不对虚焊闪存损坏固件不正确 34XX 系列最好在WIN98 下刷写固件④凌阳方案反缀*.FNT 放到相对应的文件夹内DICT/DVR四大类关于播放1.无法播放”如显示无适播放的歌曲”Sigmatel 方案联机刷固件,勾选Format 选项凌阳方案把歌曲放到”Music”文件夹中2.无法播放,按播放键无反应①播放键老化或损坏②按键虚焊③按键到主控的线路不通④刷过固件的有可能固件型号不对或错位3.无声音,屏幕或指示灯显示正在播放但没有声音或声音极小①耳机插孔虚焊老化损坏②耳机电路异常(电感-电容)③主控损坏(功放)④刷过固件(有可能固件不对)4.缺声道耳机接口接触不良耳机电路主控磁珠坏5.声音失真①因地线断造成的背景音乐大,演唱声音小(耳机插孔) 、滤波电容不好②由于解码错误造成的声音失真(固件)③播放时很慢”可能是病毒”6.自动关机,开机播放后时间不走,几秒后自动关机一般是2075 方案的,主控坏了五大类关于显示1.无显示,其它功能执行正常屏虚焊屏坏主控虚焊主控坏屏到主控的走线断OLED 冷光屏屏的供电12V 没有产生屏供电升压电路(直接换升压IC 即可解决)彩屏屏的供电6.8V/5.4V 没有产生屏的供电升压电路2.花屏,其它功能执行正常时,屏幕显示异常屏虚焊屏坏主控坏3.屏幕缺行,屏幕显示不完整屏坏4.显示乱码,字符显示乱码凌阳方案字库损坏炬力/Sigmatel 方案固件损坏5.无背光,屏幕背光不亮背光电路 MP3 系统设置6.屏幕显示慢慢变黑或直接黑屏屏幕电路上的小电容损坏屏老化(换屏板中的一排电容)六大类关于电池1.无法充电充电器的充电电流 Power/on 的位置电池充电保护充电电路(三极管) 2.放电时间短,充满后放电时间小于10 分钟电池老化电池电量检测反馈电路充电保护电路主控整体功率增大3.电量显示异常凌阳方案不充电显示充电(充电二极管)反向击穿IN5819 电池电量检测反馈电路异常炬力方案坏4148七大类其它附加功能1. FM 功能失效①收不了台加焊模块更换晶振更换收音模块②进不了收音模式加焊模块更换收音模块2. 录音功能失效①录音中出现重启或死机虚焊供电不稳定固件有缺陷(版本)②录完后播放异常录音麦克本身录音电路的电容换主控3.电子书/电话本失效属于固件版本的事,不属于硬件损坏八大类MP3众多机型维修思路一.不开机不认盘原因1.更换66EP(1.5V稳压管).2.程序丢失,重升级.3.晶振不良,脱焊,假焊,晶振坏4.开关坏,不良5.电源断裂,二极管坏B坏,不良,USB内部短路7.电池坏,开关坏8.升压IC坏9.FLASH虚焊,假焊10.显示屏坏,屏虚焊,排线脱焊11.1.5V稳压管坏12.2V短路13.自动关机,晶振不良14.反复待机:重升级,格式化15.插USB关机:电源坏16.死机:FLASH假焊,程序错误,电感程坏,升级序错17.播放关机:A重新格式化B 2085不良18.自动关机:电池没电19.主控坏,不良20.电池片假焊,生锈二.放音不良:(失真,杂音,停滞等)无声1.耳机座不良2.转耳机失真:电感坏3.无声:电源坏,线路断4.转耳机单声:耳机座不良5.单声:耳机座不良,耳机座假焊,磁珠,电感开路6.外音杂:扬声器坏,或重升级7.杂音:电源坏8.无声:主控假焊,耳机坏9.自动停止:重新升级OK10.播放不了歌:升级11.插耳机关机:耳机座坏12.无外音:扬声器坏,耳机座不良13.声音失真:重升级三.显示不良,无显示1.FLASH不良(应清空)2.LCD不良:坏3.无显示:重升级4.显示太亮,升压IC不良:程序错5.显示暗:升压IC不良6.显示有亮线:显示屏开焊,屏不良7.程序丢失8.缺划:LCD不良,坏9.电源坏:电源短路.四.无背光,背光不良1.背光片不良:坏,线断2.电阻开路3.背光灯坏4.更新OK五.不充电1.充电不稳定:电池坏2.充电IC不良3.连USB的二极管坏4.显示充电:USB座短路,二极管坏5.充电发热,电源短路6.DC插座坏六.无录音,录音不良,失真1.咪头不良,坏2.电源坏3.录音格式错,格式化七.磁盘错误1.重新格式化2.无盘:USB头假焊,坏;FLASH假焊,2085不良3.无法识别:格式化八.FLASH无响应FLASH开焊1.无法识别USB:USB假焊,或坏;USB线坏2.功能错:程序错3.识文件:重下载4.内存少:用FA T重新格式化九.收音杂, 无收音1.收音模块不良,模块晶振假焊,掉2.调收音自动关机:FLASH假焊3.2085不良4.该地区信号不强5.未插耳机线十.按键无作用(快进,快退)(VOL+.VOL-)1.按键坏:按键假焊,脱焊.2.按键失灵:按键不良3.无手感:按键坏4.MODE键手感:按键不良,键坏5.摇杆失灵:摇杆坏,不良6.播放键无用,按键脱焊,不良7.不开机后退键死,键坏十一.锁键无效1.锁键坏2.锁键假焊。
MP3完全维修手册
MP3完全维修手册【简介】MP3由于是一种高度集成的高科技产品，其中不仅像传统随身听那样的硬件，同时也包含了大量的软件技术在内，因此MP3的维修也有别于传统随身。
在这些笔者将针对常见的一些MP3故障及排除方法进行讨论。
MP3由于是一种高度集成的高科技产品，其中不仅像传统随身听那样的硬件，同时也包含了大量的软件技术在内，因此MP3的维修也有别于传统随身。
在这些笔者将针对常见的一些MP3故障及排除方法进行讨论。
一、[软件故障]1)无法播放音乐播放器出现这种问题，首先确定是一部分音乐无法播放还是全部音乐无法播放，如果所有音乐都无法播放，则可以先对播放器进行一次格式化试试，其中一些无驱的播放器注意格式化后的文件系统，因为播放器的容量都不大，所以一般播放器都只支持FAT16，如果使用了错误的文件系统进行格式化，就有可能会造成文件无法播放、死机、或无法开机的问题。
如果仅仅是某些音乐无法播放的话，首先应当要检查那些无法播放的音乐文件是否有问题，特别是一些从网上下载的音乐文件，有很多虽然扩展名为MP3，而实际上只是MP2格式，目前市场上很多播放器都无法播放MP2格式的文件，特别是一些高端机器。
区别MP3与MP2的最简单方式是使用WinAMP，使用WinAMP 打 衾治募 缓笏 魑募 晏猓 缓罂匆幌翸PEG信息中有一项：MPEG 1.0，如果后面是layer 3则为MP3文件，如果文件为layer 1则为MP2文件：2)死机由于大多数的播放器都是可以固件更新的，这样的播放器固件也是保存在Flash中的，因此在正常使用中，有可能会出现固件丢失或者出错的情况。
如果播放器操作异常或者开不了机，在打开机器维修前，首先应当试试固件更新，由于播放器类型比较多，具体固件更新的步骤应当按播放器说明书进行。
二、[硬件故障]播放器做为一种高度集成化的产品，因此在实际使用中，它的故障要并不像传统的播放器那容易损坏。
并且一般情况下，出现的硬件问题也都不会太复杂，下面，就几台样机进行一下实地介绍。
常见mp3mp4维修故障解决方案
常见MP3/mp4维修故障解决方案1．MP3播放机容量减少、无法在电脑上格式化、不能开机的解决办法。
解决办法：先把本机SW1置于OFF起始状态(U盘状态)，然后按住大圆键不放，在按住大圆键KYE2的同时再将SW1推至播放状态，并一直按住大圆键10秒以上不放，此时LED灯显示为双色灯同时亮，放开大圆键，等待大约2分钟后，绿灯熄灭后表示低格结束。
再重新拷入歌曲，即可恢复听歌。
（适用于金点甲壳虫、子弹头系列）2．MP3播放机中有歌曲，但是有的歌曲无法播放，或者播放到某一首歌就死机。
解决办法：请检查MP3歌曲是否为标准格式，有的MP3歌曲虽然在电脑上可以播放，但在MP3播放机上却薹úシ拧Ｒ蛭狹P3播放机对MP3格式要求严格，请更换标准格式的MP3歌曲文件。
3．MP3播放机中有歌曲，但是全部不能播放。
解决办法：请在电脑上选择用FAT格式来格式化MP3播放机。
如果误采用FAT32或者NTFS格式来格式化MP3播放机，就可造成MP3播放机无法播放歌曲的故障。
4．播放MP3歌曲噪音特别大。
解决办法：现在MP3歌曲很多都是直接从盗版MP3歌碟上拷贝出来，由于盗版MP3歌碟制作水平不一，里面的很多歌曲都存在明显的噪音。
最好的办法是直接用电脑转录音乐CD为MP3格式，再复制到MP3播放机中欣赏。
或者先在电脑上试听一边MP3文件，确定没有背景噪音再将文件复制到MP3播放机上。
5．MP3播放机开机就马上关机，或者无法开机解决办法：请把MP3播放机连接到电脑USB端口或者专用充电器上充电(大约充电3～5小时)。
再开机看是否正常。
采用5号或者7号电池的产品，请更换新电池试试。
请经销商注意，新到货的MP3播放机付送的5号或者7号电池有可能没有电，请自己准备电量充足的电池试用！6．MP3播放机不能和电脑联机。
解决办法：1.请更换USB连接电缆，再测试。
2.请确保电脑USB端口已经打开。
3.在WIN98下请正确安装随机驱动程序。
MP3MP4 部分故障检测及处理方法
4.转耳机单声:耳机座不良
故障原因同二（1）可参照上面的检测方法。
5.单声
耳机座不良,耳机座假焊,磁珠,电感开路，故障原因同二（3）可参照上面的检测方法。，
象。
6.未插耳机线
十.按键无作用(快进,快退)(VOL+.VOL-)
1.按键坏:按键假焊,脱焊.例:926,915
2.按键失灵:按键不良
3.无手感:按键坏
4.MODE 键手感:按键不良,键坏
5.摇杆失灵:摇杆坏,不良
6.播放键无用,按键脱焊,不良
7.不开机后退键死,键坏
十一.锁键无作用
10.播放不了歌:同上
11.插耳机关机
耳机座坏，或者耳机座部分电路短路，插耳机造成大电流而关机
三.显示不良,无显示
1.FLASH 不良(应清空)
2.LCD 不良
可更换新的试
3.无显示
A 需要升压的屏，先看下升压部分有无问题
B 不需要升压的，而背光亮的克直接换屏
C B 项处理不好的，如假OL 等显示屏， 来做检测，可能是有个别
电容变质，而使电压达不到现实的要求。
VCC 为3.0V
4.显示太亮
A 升压IC 不良
B 设置栏对比较高，可手动设置
C 程序用错
5.显示暗:
同上
6.显示有亮线，黑线
显示屏开焊,屏不良，换屏即可
7.程序丢失
MP3MP4维修基础教程
MP3/MP4电源电路原理及维修开机原理过程给MP3/MP4加上电源以后，各电源电路得到电池电压BATT，通过电源电路得到主控工作所需的电压，主控内部开关电路在开机触发端（PLAY播放键）会形成一个高电平当按下开机键足够长的时间，开机触发端的高电平会因为接地而变低，此信号传到主控内部，主控获悉此电平变低时，则会启动内部电压调节器工作，相应的输出几路稳定的电压。
首先我们要知道MP3开机有三个必备条件；供电、时钟、复位如供电已满足，接着会产生时钟信号，送往逻辑电路作为主时钟信号，主控得到时钟信号后，需要将以前的记忆清除，于是电源就会送来复位信号让其初始化，完成后就会输出控制指令到储存器FLASH，让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到后通过数据线传送到主控内部的DSP电路，运行成功后，主控输出维持信号到电源，得到维持信号后，IC内部会保持输出的各路电压，完成开机。
目前MP3/MP4的电源电路分为1.2V供电、1.5V供电、3.6V供电三种，其中又分为带电池保护的和不带保护的，以下就逐一讲解给大家一矩力方案3.6V供电电源电路介绍电路工作就几个关键电压不论有没有Flash或LCD，这几个关键电压是不会变化的。
1、先是XC6206P332M或XC6206P302M输出的电压要求 3.3V或 3.0V，XC6206P152M输出的电压是1.5V。
2.VCC为3.3V ; VDD为2.0V左右，最低的可能為1.8V，VREF1為1.5V.3可移動磁盤正常工作所須的条件：BAT+的电压( 3.0~3.7V ) , USB的电压(5.0V ) 。
4、晶体电压如一pin為2.1v , 另一pin為0v時, 則晶體未起振.(说明：对地0.8-0。
9v 左右为正常)5、复位RESET电压。
电路流程由BAT+（电池+端）经过限流电阻R16进入U6（3.3V稳压器）3脚，经IC内部电路稳压，从2脚输出稳定的3.3V （VCC数字电源电压），U6的作用把在3脚VIN脚输入3-5V的不稳定电压，从2脚输出经稳压后的稳定电源3.3V，保证主控在电池电量低或用电脑USB+5V高电压电源供电时，都能正常工作。
炬力方案 ATJ205120852097 固件升级修复方法
对于刷错固件或固件问题造成不开机或不联机的问题可以用以下短路FLASH的方法刷写固件。
1.安装固件升级程序，一般随机光盘中都有，也可以下载下面提供的升级程序安装。
2.拆开机器两脚。
5.刷完固件后断开USB电缆再重新连接就会自动开机，稍等一会儿就会出现可移动磁盘的盘符了，用FAT格式格式化可移动磁盘后装好电池就可以测试是否工作正常了。
6.如果刷完固件的播放器出现下面的情况，说明你刷的固件不是本机的，再继续寻找固件重复上面的过程直到播放器正常工作。
(1)不开机；
4.运行固件升级程序后会提示进入“韧体恢复模式”，选择正确的固件文件升级就可以了（固件文件的扩展名一般是BIN、FW，大小在1M~10几M不等，彩屏的固件文件都比较大）。刷固件的时间根据闪存大小大约在十几秒钟到几十秒不等，如果刷写的进度条进度很慢（来回超过四次或时间超过20分钟）或者提示有写保护一般是所用的固件不是本机的；如果出现无法识别的FLASH类型，可能是闪存出现了虚焊或损坏或者固件不是本机的。
(8)彩屏机颜色显示明显失真；
(9)FM收音功能失效或死机（也有可能FM模块出现问题）；
(9)无FM收音功能的出现FM操作选项（如果其他操作功能正常可以不予理会）；
(10)背光不亮，背光设置功能失灵（如果其他操作功能正常可以不予理会）；
(11)格式化后容量不正确，最常见的是少一半容量（32、64、128MB冒充1GB、2GB容量的除外，可拆开看闪存型号来确认实际容量）。
注意事项：
下图用蓝色标明的引脚是D0~D7，千万不要短路红色标明的电源引脚；
短路法的整个操作过程中屏幕是没有任何显示的，有些机型背光会亮着但屏幕不会有任何显示；
MP3MP4维修思路
MP3/MP4维修思路目录第一章: MP3/MP4元器件1. 电阻 (5)2. 电容 (5)3. 电感 (7)4. 二极管 (7)5. 三级管 (8)6. 稳压IC (9)7. 晶振 (10)8. 咪头 (11)9. 其它小元件的符号 (11)10. 显示屏 (11)11. FLASH (12)12. 主控和方案 (12)13. IC的方向 (13)第二章MP3/4升级和工具使用一.炬力方案1. 升级工具的安装和使用 (15)2. AMV转换工具的使用 (22)3. 解锁工具的使用 (23)4. 开机画面修改工具的使用 (27)5. ATJ2075, ATJ2073的升级方法 (30)二.凌阳方案1. 凌阳7550和7530的升级方法 (30)2. SPDA1000升级工具的安装和使用 (31)三.西格马特方案1. 西格马特方案升级工具和使用 (34)四.瑞星微方案1. 瑞星微方案升级工具的安装 (37)2. 瑞星微方案升级方法 (40)第三章万用表的使用和维修基本概念1. 万用表的使用 (42)2. 维修基本概念 (44)第四章电路图1. MP3/4组成部分 (46)2. 炬力方案MP3/4方框图 (46)3. 如何看电路图和常见的英文单词 (47)4. 炬力方案各部分电路图一.电池升压电路 (48)二.假彩屏MP3背光电路 (49)三.USB供电电路 1 (49)四.USB供电电路 2 (51)五.USB供电电路 3 (52)六.录音电路 (52)七.收音电路 (53)八.功放电路 (54)九.耳机电路 (56)十.按键电路 (57)十一.升压电路和显示屏电路1. 假彩屏电路 (58)2. 1.8TFT屏电路 (59)3. 串联屏升压电路 (60)4. 并联屏背光电路 (61)十二.主控和FLASH电路 (62)1. 主控2085各脚功能 (63)2. FLASH各脚功能 (65)3. 主控和FLASH电路常见故障 (65)5. 瑞星微方案电路一.瑞星微USB电路 (66)二.瑞星微 1.8V稳压电路 (68)三.瑞星微缓存电路 (69)四.瑞星微耳机功放电路 (69)五.SD卡电路 (70)六.瑞星微按键电路 (71)第五章维修实例维修实例 (72)附图一.2051 小朝华……………………………………………………附图1二.2051 假彩屏小坦克…………………………………………附图2三.2085 乡音1.5/1.8MP4……………………………………附图3四.2085 小贝贝OLED屏………………………………………附图4五.2085 仿诺基亚1.5MP4……………………………………附图5六.2085 小威宝1.5MP4………………………………………附图6七.瑞星微ROCK2606 冷剑2.0屏……………………………附图7八.2097 黑钻1.8屏……………………………………………附图8九.2085 小飞侠1.8屏……………………………………………附图9十.2051 小滑板1.8屏…………………………………………附图10十一.2051 苹果MP4…………………………………………附图11十二.2051 小跑车OLED屏…………………………………附图12十三.2097 仿魅族2.0屏………………………………………附图13十四.2097 小提包可插卡……………………………………附图14十五.2091 小小博士假彩屏…………………………………附图15十六.2091 苹果MP4…………………………………………附图16十七.2093 小彩电1.5/1.8屏…………………………………附图17十八.CTW500 2.0屏MP4……………………………………附图18十九.ATJ7513 二代苹果……………………………………附图19二十.瑞星微ROCK2606A小金刚2.0屏…………………附图20二十一.瑞星微ROCK2606A 2.4屏………………………附图21二十二.西格马特3502图1……………………………………附图22二十三.西格马特3502图2……………………………………附图23二十四.凌阳7550图纸……………………………………………附图24二十五.凌阳月光7530图纸……………………………………附图25第一章MP3/MP4元器件1.电阻符号线路图代号常用单位RΩ KΩ MΩ①电阻的一般作用：限流分压②电阻大小的换算: 1K=1000Ω1M=1000KΩ=1000000Ω③电阻大小的识别：在电阻上面标有三位数字,前两位按顺序依次记下.第三位数是10的N次方（既是几就加几个0）,字母R在两位数字中间的表示几点几Ω. 例：4R7=4.7Ω 473=47000Ω=47KΩ 220=22Ω 224=220000Ω=220KΩ④电阻的串联和并联㈠串联的总电阻等于各串联的电阻之和，R总=R1+R2㈡并联总电阻的倒数等于各并联电阻的倒数之和.并联的总电阻小于任何一个并联的电阻.电阻串联分压,并联分流.串联时电阻两端的电压和阻值成正比.2.电容符号线路图代号常用单位C PF UF（皮法，微法）①电容的一般作用：滤波信号耦合振荡②不同作用电容的线路接法：③电容大小的换算：1法拉=10的6次方1微法（UF）.1微法（UF）=10的6次方皮法（PF）.④电容大小的识别和电阻一样例：在图纸上标104的电容其容量是100000PF=0.1UF , 标476/16V的钽电容的容量是47UF ,16V 是电容的安全工作电压.⑤电容分有极性电容和无极性电容两种,贴片的小电容是无极性的, 钽电容是有极性的,带横线的一端是正极.⑥电容的特性: 隔直流通交流⑦电容好坏的判断:㈠贴片小电容电阻档开路测（拆下来测）时的阻值是为无穷大则电容是好的.㈡钽电容用电阻档测时,(红笔接正极,黑笔接负极)有充放电现象则是好的!(表笔刚接触电容时有电阻再变大到无穷大).⑧电容的串联和并联㈠并联的总电容等于各并联的电容之和C总=C1+C2㈡串联的总电容和并联的总电阻的算法公式是一样的!3.电感符号线路图代号常用单位L , B UH H(微亨,亨)①电感大小的换算:1H=1000UH②电感的特性: 通直流隔交流③电感的一般作用: 滤波, 振荡电感(升压电感).④电感的测量:测量电感一般是指测电感的通断,电感是不分方向的,用电阻档测量时电感是通的.但相通的电感不一定是好的(不通则一定是坏的),如果电感量偏差的太多也是坏的.电感量用万用表一般是测不出的.⑤绕线的线圈和贴片的小磁珠都称为电感.4.二极管符号线路图代号D①二极管的特性: 单向导通测量时用万用表二极管档的红表笔接正极,黑表笔接负极时二极管才会导通,反之截止.(判断二极管好坏的方法).②二极管的方向: 二极管带横线的一端是负极.③二极管的分类:㈠二极管按材料分为硅管(IN4148)和锗管(IN5819),它们的导通电压(管压降)分别为硅管是0.6~0.7V , 锗管是0.2~0.3V .㈡二极管按用途分有整流二极管,稳压二极管,开关二极管,发光二极管,升压二极管等.④特殊二极管:491D(二极管上面的丝印为:D2E,D3E, 锗管) 在外观上和三极管相似,只有一个脚的一端是负级,二个脚的一边靠左的是正极,右边的是空脚(有的和正极相联).5.三极管①三极管在线路图中用字母Q表示:②三极管按类型分为NPN型和PNP型二种.③三极管的极性辨别：b:基极c:集电极e:发射极④三极管类型和好坏的判断方法：㈠测量时用万用表的二极管档，当红表笔接基极黑表笔去分别测另外二个极时都导通（导通电压都为0.6~0.7V）,黑笔接基极反测时都不通,这个三极管是NPN型管而且这个三极管是好的.㈡PNP型管的测量方法和NPN型管相反.⑤三极管的一般作用: 开关放大⑥三极管的三种工作状态：导通，放大，截止.⑦开关三极管的典型应用电路:6.稳压IC①MP3/4常用的稳压IC有：1.5V 3V两种.②常见型号:㈠3V: 65Z, 302, 168F, AC-905, AC-F03，662, 332㈡1.5V: 65E, 152, 168E, AC-906, AC-206，A9-206③稳压IC的脚位功能图：④稳压IC的应用电路:⑤稳压IC和三极管在电路板上的最大区别:稳压IC的左下脚是接地脚,是直接和地线连通的,而三极管的左下脚是基极是绝不会直接到地的!⑥3V和1.5V集成的稳压IC LD64117.晶振①符号: 用字母Y表示.②晶振的型号一般是直接标于外壳上面,常见的有:24.000M,24.576M, 12.000M, 6.000M等.③晶振的作用:稳定或是过滤频率,比如24.576的晶振是接到主控2085的23,24脚, 晶振把主控24脚输出的交流振荡信号过滤后只能通过24.576M的信号到主控的23脚输入.④晶振的测量:晶振的好坏一般用万用表是测不出的,修机时测的供电,晶振电压都正常的情况下不连电脑可代换晶振试机,(电压不正常就不是晶振坏).⑤晶振是不分方向的.8.咪头①咪头也叫话筒,符号: 用英文:MIC 表示.②咪头的作用: 录音③咪头分正负极: 咪头和外壳相连的那个脚是负极. 咪头焊反会造成录音效果极差.咪头的好坏一般靠代换来判断.④咪头的应用电路:9.其它一些小元件的符号:耳机座按键喇叭开关电池场效应管(CMOS)10.显示屏①显示屏按种类分有: 黑白屏, 假彩屏, OLED彩屏, 65K色全彩屏, CSTN屏, TFT屏, TFT高清屏等.②显示屏按大小分常见有:128*32的黑白屏, 96*64假彩屏,96*64的真彩屏,有1.1,1.2,1.3的65K色全彩屏,还有1.48,1.5, 1.77,1.8, 2.0,2.2, 2.4, 2.5,3.6的TFT,CSTN屏等.③TFT，CSTN 屏的外观区别：CSTN屏的屏幕颜色是全黑的，TFT 屏的屏幕颜色比较淡一些，像液晶屏.④显示屏还有串联屏（升压供电）和并联屏（3.3V背光供电）.11.FLASH①FLASH按结构分有:SLC, MLC两种.②FLASH的常见型号:㈠SLC: HYUF, HYUG, K9K, K9F, K9W .㈡MLC:HYUU, HYUT, K9L, K9G, K9H .③FLASH大小识别:例：标：K9L 8G08UOM HY27UU 088G5M 中的8G就表示是1GB 的FLASH. 1G: 128M , 2G: 256M, 4G: 512M, 8G: 1GB, AG: 2GB. K9L UU表示型号. K9开头的是三星FLASH. HY开头的是现代FLASH.12.主控和方案MP3/4的元器件里面还有一个主要的元件,中央处理器(CPU)又称为主控.①MP3/4的方案常见的有: 炬力方案, 凌阳方案, 西格马特方案, 瑞星微方案等.②各方案的常见主控及支持的电影格式:㈠炬力方案: ATJ系列,2073, 2075, 2087, 2051, 2085(AK1010), 2091, 2093(CTW500), 2097和ATJ7513等. 支持AMV格式电影,还有一部分机型可以支持MTV格式,但MTV格式太占用内存一般不采用.㈡凌阳方案:SPCA7550, 7530, SPDA1000, 和2.5,2.4寸MP4专用方案:SPCA536. 支持DMV格式电影, SPCA536方案支持ASF格式电影. ㈢西格马特方案: 以STMP34,35开头的和3304主控,比如:3410, 3420, 3501, 3502, 3506等. 支持SMV格式电影.㈣瑞星微方案: ROCK2606, ROCK2606A ,ROCK2608支持AVI格式的电影.13.IC的方向㈠主控主控的方向以主控上面的小圆点位准,西格马特方案主控的丝印正面向上的左上角是第一脚.其它的主控都是左下脚是第一脚.主控焊接时,PCB板焊盘丝印有小圆点和缺角的一边要对主控第一脚和最后一脚的那一边.㈡FLASH焊FLASH时PCB焊盘丝印有小圆点的一角对FLASH第一脚,没有小圆点的,在焊盘丝印有缺口的横边对FLASH的第一脚和最后一脚的横边.㈢收音模块焊收音模块是把收音模块的接地脚对焊盘的地线点.㈣功放IC㈤升压IC功放IC和升压IC在焊接时PCB焊盘丝印有小圆点的一角对IC的第一脚,没有小圆点的在焊盘丝印有缺口的横边对IC的第一脚和最后一脚的横边.本章重点1.熟练掌握上述各元件的外观,在图纸中的符号,字母代号,一般作用.2.电阻,电容,电感的大小识别，好坏判断,不同的线路接法,元件特性.3.二极管,三极管的测试方法,级性判断,类型,特性,常见型号,一般作用.4.稳压IC的常见型号,脚位功能,和三极管线路接法的不同点.5.显示屏的种类,FLASH的型号识别,大小判断.6.要熟记各方案的主控型号,电影格式, 掌握IC的方向和焊法.第二章：MP3/4升级和工具使用一：炬力方案①炬力方案的升级工具用法：㈠安装升级软件, 4.05版本为例:双击:setup安装如下图:⑵点击下一步选择安装位置,默认的是:C:\program Files\MP3播放管理器 4.05\：⑶点击下一步2次正在安装:⑷安装完成,点关闭退出:㈤完成后在开始，程序菜单里面可以看到MP3播放管理器4.05,下一级菜单可以看到有升级工具的图标：发送到桌面就可以了.㈡安装USB驱动，（电脑第一次升级炬力的MP3/4时须要安装USB 驱动，否则不能识别未升级的MP3/4，安装过的前二步可免）.当未升级的机子连接电脑时从控制面板中添加硬件添加或会有发现新硬件，如下图：⑵.选择自动安装,点下一步:⑶完成安装,单击完成退出.㈢固件升级:电脑识别后,运行升级工具：⑵点击确定选择相应的固件：⑶选择固件双击，或单击打开读取固件：⑷加密程序，等待读取固件,读取完后如图:⑸点击恢复固件,正在升级:⑹升级成功，点确定自动退出:⑺.升级完成拔下USB线重新连接，连机后打开磁盘用FAT格式化，再复制歌曲：（如果是从可移动磁盘重新升级上述的界面会有点区别但方法一样）.②炬力方案AMV转换工具用法：⑴运行AMV转换工具:⑵选择要转换的电影文件（WMV，AV等）,确定输出位置,点开始转换.可在设置里面调节大小（128X128是 1.5的，160X120是1.8,176X144是2.0的等）.③炬力方案程序有的是加锁的，解锁方法：㈠先安装驱动程序：把升好级要解锁的机子连电脑后会有如下提示：⑵运行解锁工具.exe，再点击安装驱动程序:⑶电脑会发现新硬件,提示安装：⑷选择自动安装点击下一步让向导搜索驱动程序：⑸从搜索结果选择一项点击下一步：⑹完成安装,关闭退出.⑺驱动完成安装后运行解锁工具：如果驱动安装正确，下方的黑色方框会变成红色，点开始修复，大概要8分钟：⑻完成修复,确定退出.解锁的机子会自动连接电脑,用FAT格式化磁盘再复制歌曲就可以了.④开机画面修改工具：以最常用的2085，2051，2097的工具为例：⑴运行修改工具FirmwareModify:(有的程序是加密的,要先安装加密狗,才可以修改).⑵选择修改的固件,在开机动画文件目录选择一行选定做好的开机画面,关机画面在下一行，选好后再点击应用：⑶修改成功后会提示点击确定退出,然后用改好的固件升级就行了.修改工具还可以改有无FM,默认的菜单语言等.开关机画面的格式为BMP,文件名为:boot1,boot2按顺序排到最后一张(图片的大小也是按屏的大小来确定的,128X128像素是1.5的,128X160是1.8寸的等,图片的张数按修改的固件确定,图片要用画图工具等实际制作).⑤炬力方案2075,2073或带010的IC的升级方法:方法㈠2075,2073的老机子焊好FLASH后不用升级就有可移动磁盘,用FAT格式化后先把固件中的$norfla$.ugr(文件小的那个)这个程序文件复制到可移动磁盘再安全删除（必须的）可移动盘后拔下USB线再用电池开机，等待开机后显示升级成功再连电脑打开磁盘用FAT格式化磁盘后，再把字库文件$nanfla$.ugr复制到可移动磁盘, 再安全删除可移动盘后拔下USB线再用电池开机,升级成功后连接电脑用FAT格式化磁盘再复制歌曲就可以了.方法㈡把要升级的2073,2075的机子先装上电池再连电脑，用FAT格式化磁盘后先把固件中的$norfla$.ugr(文件小的那个)这个程序文件复制到可移动磁盘再安全删除（必须的）可移动磁盘后拔下USB线，这时机子会自动写程序，显示成功后再连电脑用FAT格式化磁盘后,再把字库文件$nanfla$.ugr复制到可移动磁盘, 再安全删除可移动盘后拔下USB线，等待显示写成功后再连电脑用FAT格式化磁盘再复制歌曲就可以了.二.凌阳方案①凌阳方案7550,7530的和炬力方案2075,2073的升级方法一样（同上，第二步如果电脑没有提示格式化可以不用）,只是文件名不一样，要先复制的文件是：UITAB009.UIT，再复制字库文件hzkv3.hzk.(有的机型磁盘里面有DICT文件夹,要把文件复制到这个文件夹里面,一部份7550的机型只要安装字库就可以了).②SPDA1000的升级方法：㈠安装SPDA1000的专用升级工具：双击setup安装：⑵选择安装语言,点击下一步：⑶点击下一步,选择安装位置,默认的是：C:\program Files\凌耀科技\SPDA系统工具：⑷点击下一步正在安装:⑸安装成功,点击完成退出.⑹安装完成后再开始菜单里面可以找到凌耀科技-SPDA系统工具-发送到桌面就可以了.㈡SPDA1000的机子要有可移动盘才可以升级,升级之前要先把相应的程序(文件名为:hzkv3.hzk, T otal.UIT)两个文件复制到SPDA工具的安装目录里面,默认的是: C:\program Files\凌耀科技\SPDA系统工具把原先的替换后再运行升级工具: 有SPDA1000的机子连接时会在状态栏显示已连接,再点开始下载,等待显示升级成功后再用FAT格式化磁盘复制歌曲就可以了.三.西格马特方案①西格马特方案分33.34和35三种系列,升级的工具不一样,但方法完全一样.㈠首先安装USB驱动程序（升级过西格马特方案机子的电脑不用）,安装方法和炬力的USB驱动安装大同小异，不同的是炬力的USB驱动在电脑发现新硬件提示安装后是选择第一项自动安装,而西格马特的是选择第二项从列表或指定位置安装（指定到电脑的西格马特USB驱动程序存放位置）.㈡完成驱动安装后,把相应的程序文件复制到升级工具所在的文件夹（程序文件夹名一般是：Binary 升级工具文件夹名：Programs）如果程序文件夹有其它的程序就要替换.㈢连接要升级的西格马特MP3（如果是重新升级或是要清空FLASH 就要先按住播放键再连接电脑）运行升级工具：㈣要搜索过这一步,电脑才能识别西格马特的机子出现盘符：㈤选择格式化数据区,点击开始写程序：㈥正在写程序，不能中断连接：㈦升级完成,点关闭退出,再复制歌曲就可以了.四.瑞星微方案瑞星微升级工具同一种版本有直接运行和安装版两种,升级时要用相应的工具,但两种工具升级方法一样.㈠以中文安装版为例,安装升级工具:运行Setup_ConsumerUpdate 2.6.1：㈡选择安装语言,点击确定,准备安装:㈢点击下一步,选择我同意条款,确定后在下一界面确定用户信息后如下图：㈣选择安装位置,点击下一步：㈤点击安装：㈥安装完成,确定退出:㈦完成安装后,在电脑开始-程序里面看到Consumer update-发送到桌面快捷方式，再运行升级工具,如下图: 但若电脑是第一次升级瑞星微方案的机子,必须先安装USB驱动,方法同西格马特的一样,电脑发现新硬件后选择第二项从列表或指定位置安装（指定到瑞星微USB驱动的存放位置）:㈧点击打开固件，选择相应固件:㈨点击开始烧录:㈩升级完成,退出.再重新连接USB,等认到盘后再用FAT格式化磁盘复制歌曲就可以了:瑞星微方案升级注意事项：瑞星微方案不能从可移动磁盘直接升级,如果是重新升级就要选择固件升级菜单,或是先短路缓存2,3脚再连电脑,让电脑识别盘标,没有可移动磁盘时升级.本章重点1.熟练安装,运用上述的每一种工具.2.记熟每一种方案的升级方法,熟练操作.第三章万用表的使用和维修基本概念1.万用表的使用一.万用表的档位①万用表的常用档位：⑴电阻档：万用表上面用符号Ω表示.⑵直流电压档：⑶直流电流档：⑷二级管档②万用表的其它档位: ⑴交流电压档：⑵交流电流档：⑶电容档 F ⑷hfe:三极管放大倍数测试.二.万用表常用档位的测量①测量电阻电阻档一般有200Ω，2K，20K，200K，2M，200M几个档位,每一个档位表示所测电阻的最大值不能超过所选档位量程（例:20K档表示只能测20K 或20K以下的电阻）.当被测电阻大于档位量程时显示1（无穷大）则要换大的档位量程,电阻很小而选的档位量程很大时测不准确就要换小的档位量程.⑴万用表的电阻档和二极管档测量时机板必须断电测试.⑵测电阻时把万用表的两个表笔直接接在被测电阻的两端.⑶对地电阻有正向对地电阻和反向对地电阻，万用表的黑表笔接地,红表笔测量的电阻是正向对地电阻.②测量电压⑴维修MP3/4时测量的电压一般是指正向对地电压即黑表笔接地用红表笔测的电压.⑵电压的单位是伏特,用字母V表示.直流电压档一般有200mV（毫伏），2V，20V，200V，1000V几个档位.20V是最常用的.电压的档位一样是表示所测电压不能超过所选档位的量程（20V档只能测20V或20V以下的电压）.③测量电流⑴电流的单位是安培,用字母A表示.最常用的单位是毫安mA,万用表直流电流档一般有2mA，20mA，200mA以及10A或20A的大电流档.电流档位一样表示所测电流大小不能超过所选档位量程,维修时测的都是直流电流.⑵测量电流时万用表是串联在被测线路中间,即是要把被测线路断开再把万用表的两表笔接在中间.下面是测MP3整机电流示意图:④万用表二极管档的用法：二极管档不但可以测二极管,三极管的好坏还可以用来测量线路的通断,对地电阻.当线路连通时或电阻很小时（几十欧姆以下）万用表会有提示音,维修时比较方便.注意:万用表二极管档测电阻时显示的数字不是电阻的阻值而是被测电阻或线路电阻的分压!但电阻的分压和阻值是成正比关系,所以万用表二极管档测的电压越大就表示电阻越大,电压越小就表示电阻越小,当万用表有提示音时电压为0就表示被测线路,电阻连通或短路,万用表显示1（无穷大）表示被测线路或电阻完全开路.2.维修基本概念①直流：方向和大小都恒定不变的电压和电流.维修时测的都是直流电压和直流电流.②交流：方向和大小随时变化的电压和电流.（比如照明电,收音信号,音频信号等）.⑴表示交流电,交流信号的单位：频率，定义为：单位时间内交流信号大小和方向变化的次数.频率的单位是赫兹,用字母Hz表示.常用单位有兆赫兹MHz,千赫兹KHz 1MHz=10的3次方KHz 1KHz=1000Hz⑵交流电,交流信号按频率分为高频（收音天线信号）和低频（耳机的音频信号）.③电容,电感的交流阻抗⑴电容的容量越大对低频信号的阻抗就越小对高频信号的阻抗就越大,电容的容量越小对低频信号的阻抗就越大对高频信号的阻抗就越小.⑵电感的电感量越大对低频信号的的阻抗就越大对高频信号的阻抗就越小,电感量越小对低频信号的阻抗就越小,对高频信号的阻抗就越大.④短路和开路⑴短路:不该相通的线路或元件相通了或是有一定阻值的线路和元件现在阻值变小了则为短路.短路按短路程度分为完全短路（阻值为0）和不完全短路（阻值变小）.按表笔的测试接法分为对地短路和极间短路（万用表的两表笔没有接地的两个测试点短路为极间短路,比如IC相邻两个脚,三级管的两个极短路等）.⑵开路:应该相通的线路或元件不通或是有一定阻值的线路和元件现在阻值变大了则为开路.开路按程度也分为完全开路（阻值为无穷大）和不完全开路（阻值变大）.开路按表笔接法也分为对地开路和极间开路（测试接法和短路一样,只不过是阻值变大了）.⑤电压,电阻和电流的关系修机时测的某一点的对地电压降低了或者为0一般表示此点对地短路了也就是对地电阻变小或为0可能会造成电流大.它们是相互关联的,所以在修机时万用表使用是测电压，测电阻相互配合来判断故障.⑥电阻档在路测和开路测的区别⑴在路测是指直接在机板上面测电阻.在路电阻会有可能受到外围电路的影响而使测的电阻值比实际要小,所以在机板上面测电阻时测的电阻值可能等于或小于标称值（例：一个标10K的电阻在板上测试时可能小于10K,大于的话就是电阻坏了,电容开路测是没有电阻但在板上面测可能会有阻值,这时测得阻值实际上不是电容的而是电容外围电路的阻值）.⑵开路测是指把元件拆下来测.开路电阻测试很准确,是多少就是多少但比较麻烦维修时很少采用.本章重点1.熟练运用万用表测试电阻,电压,电流和不同的测试接法.2.理解并熟记维修的基本概念.第四章电路图1.MP3/4组成部分①MP3/4一般有以下几部分:主控电路，FLASH电路，USB供电，按键电路，录音电路，收音电路，功放电路（外响），耳机音频输出电路，显示部分的升压电路和显示屏，电池升压电路（1.5V干电池供电的MP3），假彩屏的背光电路，带外置插卡的有SD卡电路和缓存电路.②维修时是针对故障查相关联的电路部分.炬力方案查供电是以3V为中心,搞清楚每一部分电路供电是怎样供给的. 查信号线,控制线是以主控为中心,搞清楚每一部份电路和主控是怎么联系的.2.炬力方案的MP3/4方框图大同小异,以典型的2085为例:①供电方框图：②信号线,控制线方框图：3.如何看电路图和常见的英文单词①电路图中相同的符号和英文表示线路直接连通.②电路图以及PCB板的所有地线都是连通的.③常见的英文单词：VCC VDD MUTE GND A OUT AOUTR IN 供电静音地线音频输出R路音频输出输入AINL AGND FM FMDAT FMCLK FMANT L路音频输入音频地收音收音数据线收音时钟线收音天线MICIN VMIC MIC VREF VBAT REC 话筒信号输入话筒供电话筒 1.5V基准电压输入电池录音HOSCO HOSCI USBD+ USBD- 高频晶振信号输出高频晶振信号输入USB数据线加USB数据线减BATLEVEL D0-D7 PLAY NEXT MODE PREV 电池电量检测存储器数据流播放下一曲菜单上一曲GPIOB VOL NC主控的一般用途输入输出脚（控制脚）音量调节空脚4.炬力方案各部分电路图1.电池升压电路⑴此电路用于 1.5V干电池供电的MP3（月光宝盒,大朝华等）图中的LXVCC,LXVDD分别和主控2051的50脚和48脚相连.⑵L2,D7和主控的50脚是3V升压电路.L1,D6和主控的48脚是2V升压电路.⑶关键检测点：VCC 3V和VDD 2V的电池升压输出点和VBAT的电池供电电压，LXVCC，LXVDD到主控的线路.⑷适用故障：用电池不开机但连电脑可以开机的故障机器.2.假彩屏MP3背光电路⑴此电路用于假彩屏的MP3（小贝贝,小坦克的假OLED屏）图中的LED1。
简述按钮的常见故障及检修方法
简述按钮的常见故障及检修方法按钮是我们日常生活中常见的控制设备，常用于开关电器、启动机械、控制信号等。
然而，由于长时间的使用或者其他原因，按钮也会遇到一些故障。
本文将围绕按钮的常见故障及检修方法展开详细论述，以期能帮助读者更好地了解按钮的常见故障和如何进行检修。
一、按钮常见故障1. 按钮无法触发：这是最常见的按钮故障之一。
当我们按下按钮时，却没有任何反应，无法启动相应的设备或者无法发送信号。
这种情况通常是由于按钮的接触不良或者按键磨损造成的。
2. 按钮反应迟钝：当按下按钮后，设备或者信号的响应有延迟，或者需要按下较长的时间才能触发。
这种情况可能是按钮内部的弹簧老化或者摩擦增加导致的。
3. 按钮外壳损坏：按钮外壳的破损或者松动也是常见的故障之一。
这种情况可能是由于长时间的使用、外力撞击或者材料老化导致的。
4. 按钮卡住：按下按钮后，按钮卡在按下位置，无法自动弹起，这种情况通常是由于按钮内部零件摩擦增加或者损坏导致的。
以上列举的仅仅是一些常见的按钮故障，实际中还可能会遇到其他类型的故障。
在检修按钮之前，我们首先需要确定故障类型，然后再选择相应的检修方法。
二、按钮故障的检修方法1. 无法触发的按钮检修方法：（1）清洁按钮：首先，关掉与按钮相关的电源。
然后，用干布或者软刷清洁按钮和按钮周围的区域，确保没有灰尘、油污等杂物影响按钮的触发。
如果按钮表面有严重的油污，可以用适量的洗洁精或者清洗剂轻轻摩擦，然后用湿布擦拭干净。
（2）检查连接线路：如果按钮仍然无法触发，可以检查与按钮相关的连接线路是否正常。
首先确保连接线路没有松动或者断开，然后检查连接线路是否有磨损或者损坏的地方。
（3）更换按钮：如果以上两种方法仍然没有解决问题，可能需要更换按钮。
首先，将旧按钮从电路中拆除，然后根据按钮类型选择相应的新按钮进行安装。
2. 反应迟钝的按钮检修方法：（1）清洁按钮：同样，首先需要关掉与按钮相关的电源。
然后，用干布或者软刷清洁按钮和按钮周围的区域，确保没有灰尘、油污等杂物影响按钮的触发。
MP3简易维修(1)
MP3维修基础东方维修培训www.east repair .com编辑：毛泽云1.1MP3工作原理工作原理图1.MP3东方维修培训版权所有22.MP3工作原理MP3播放器是利用数字信号处理器DSP（Digital Sign Processer）来完成处理传输和解码MP3文件的任务的。
DSP掌管随身听的数据传输，设备接口控制，文件解码回放等活动。
DSP能够在非常短的时间里完成多种处理任务，而且此过程所消耗的能量极少（这也是它适合于便携式播放器一个显著特点）。
当微型操作系统加载完成后，MCU开始为操作系统所控制，执行它所指定的各种功能。
对于MP3随身听而言，这个功能最主要的就是播放MP3音乐了。
播放的过程就是MP3音乐文件的解码过程，MCU利用自身的CPU的运算能力来承担繁重的MP3音乐文件解码任务。
当MP3音乐下载至MP3随身听后一般多存储在机身内置闪存或硬盘里，在播放的过程中，MCU将其从存储介质里读取出来，缓冲在RAM中，解码后播放出来。
由于此时的信号是数字信号，耳机此类的模拟设备还无法播放，这时就需要由数/模转换器（DAC）来完成将数字信号转变为模拟信号的工作，然后通过耳机就可以播放出美妙的音乐了。
首先将MP3歌曲文件从内存中取出并读取存储器上的信号→到解码芯片对信号进行解码→通过数模转换器将解出来的数字信号转换成模拟信号→再把转换后的模拟音频放大→低通滤波后到耳机输出口，输出后就是我们所听到的音乐了。
（如图1-2所示）东方维修培训版权所有3东方维修培训版权所有 4图1-2MP3工作流程方框图1.2MP3的组成LCD液晶屏外壳功能按键MP3的组成电池盒（分别装有普通干电池或锂粒子电池）各种I/O接口主控制板主控电路LCD驱动电路MIC输入电路耳机输出电路USB接口电路充电电路FLASH存储电路固件中心有的还集成了FM收音调频电路东方维修培训版权所有5结束东方维修培训版权所有6。
MP3MP4维修图解-共65图
MP3MP4维修图解－－共65图此主题相关图片如下：21a-小贝贝-2091-kg-关机显示充电，15.bmp此主题相关图片如下：appleⅱ代-acu7503-开机后出现连机状态.bmp此主题相关图片如下：appleⅱ代-装成成品机不开机，3v短路-电容不.bmp...下面更多图片请回复后看，发复制语言或垃圾语言有可能封ID此主题相关图片如下：c60-2085-电量低关机-cpu连焊.bmp此主题相关图片如下：c60-2085-电流大，屏显示一下就暗，不开机，.bmp此主题相关图片如下：c60-2085-蓝屏-二极管不良.bmp此主题相关图片如下：c60-2085-屏倒-少0欧电阻.bmp此主题相关图片如下：c60不连电脑，电容连焊.bmp此主题相关图片如下：c60-插耳机有外音-虚焊.bmp此主题相关图片如下：c60单音.bmp此主题相关图片如下：c60-录无-105电容不良.bmp此主题相关图片如下：c83-2051-屏线断路-白屏.bmp此主题相关图片如下：c83-2085-qy-035ev1-stls 无法升级.bmp此主题相关图片如下：c83-2085-背光不亮-换6r2.bmp此主题相关图片如下：c83-2085-电量不足，mic与电阻对地短路.bmp此主题相关图片如下：c83-2091-播放重起-磁珠不良.bmp此主题相关图片如下：c83-屏显不好，拆电阻.bmp此主题相关图片如下：c83-小电视-atj2093h-电感虚焊，背光不亮.bmp此主题相关图片如下：c100插耳机有外音-刷cpu.bmp此主题相关图片如下：c100-屏显示差，偏红.bmp此主题相关图片如下：c100问题，杂音，单音，无外响.bmp此主题相关图片如下：c100无外音-a1虚焊.bmp此主题相关图片如下：c100-无外音-电容连焊.bmp此主题相关图片如下：c100先白屏，然后可以显示7110f不良.bmp此主题相关图片如下：d30-不连电脑2.bmp此主题相关图片如下：d30-不连电脑.bmp此主题相关图片如下：d30电量不足203电阻不良.bmp此主题相关图片如下：d50-2091-播放重起-磁珠不良.bmp此主题相关图片如下：d50-2091-不显示-224电容不良.bmp此主题相关图片如下：d50-2091-充电，跳键-电阻错连.bmp此主题相关图片如下：d50-2091-无外响-多料.bmp此主题相关图片如下：d50-电量不足-203电阻不良.bmp此主题相关图片如下：d60-2091-按键错乱-电容连焊.bmp此主题相关图片如下：d70-2085-不开机，不认盘-电容与mic短路.bmp此主题相关图片如下：d70-2085-电源不开机-主控连焊.bmp此主题相关图片如下：d70-2091-不开机-电容连焊.bmp此主题相关图片如下：d70-2091-电量不足关机-10k20k电阻不良.bmp此主题相关图片如下：d70-2091-上翻重起-连焊.bmp此主题相关图片如下：d70-充不进电，电量低-203电阻不良.bmp此主题相关图片如下：d70-金刚-不能升级-电阻连焊.bmp此主题相关图片如下：d80-2085-充电状态-换5819.bmp此主题相关图片如下：f21a-2051-不断重起-线断.bmp此主题相关图片如下：f21a-2051-关机显示充电-主控连焊.bmp此主题相关图片如下：f21a-2091-不连-cpu角虚焊.bmp此主题相关图片如下：f21a-小贝贝-2051-屏显暗换224电容.bmp此主题相关图片如下：f95-小坦克-2091n-电容连焊导致不断重起，.bmp此主题相关图片如下：f98-2091n-不断重起-fm连焊.bmp此主题相关图片如下：f98-2091n-右键重起-cpu连焊.bmp此主题相关图片如下：f98-小小苹果-atj2051h-0欧电阻位置贴.bmp此主题相关图片如下：f98-小小苹果-atj2051h-屏不显示，104电容不良.bmp此主题相关图片如下：f98-小小苹果-atj2091n-屏不显示104.bmp此主题相关图片如下：h10-2091-外音小-电容不良.bmp此主题相关图片如下：h10不开机按键乱.bmp此主题相关图片如下：p600-2.4=无外响-电池负极与电容连焊.bmp此主题相关图片如下：p700不开机-连焊.bmp此主题相关图片如下：v6o不开机---连焊.bmp此主题相关图片如下：v20小战舰-录无-连焊.bmp此主题相关图片如下：v70-91-按键重起.bmp此主题相关图片如下：苹果2代-电流大不开机-电容不良.bmp此主题相关图片如下：瑞星威flash短接方法同时用镊子短接，然后插上.bmp此主题相关图片如下：先给个基本的flash的图片，呵呵.bmp此主题相关图片如下：这个是sigmadesigns芯片，用在mpm机型上的，可以直接放rm格式，超牛. bmp。
MP3修理
6. 如果主控芯片ATJ2085、23脚24脚有一为0.0V、另一脚为1.1V至2.89V、
用手指敏感部位触摸，有无温度过高现象、如有温升过高、
也可判断此主控芯片损坏，更换OK。
7. MP3-MP4\无声故障系列检测(ATJ2085）主控好坏方法：
也可确定主控芯片(ATJ2085）损坏，更换OK。
10. 其它型号主控芯片是否损坏迅速判断方法：
如炬力ATJ2051,ATJ2091
和炬力主空芯片(ATJ2085）判断方法一样 就是IC脚位捎有不同。
大家可参照以上第1条至第9条判断方法去分析，
拔掉USB连接线。
2. 细心拆开播放器、观察主板有无断裂、和电器元件有无烧毁爆裂现象。
如果没有，就用无静电电烙铁、取掉锂电电池，
（注：这时主板不能带任何电源）、用数字万用表电阻档、
检测供电调整稳压分配电路，有无短路、开路、断线、或激穿、
在把数字万用表调到直流电压20V档位、测试主控芯片(ATJ2085）
Байду номын сангаас 8脚、9脚两端电压，
正常为0.84V至1.76V、（注：此电压为播放音量OUT大小时测试结果）。
如果两脚电压为0.0V、
或着有一脚电压为0.0V、另一脚电压为正常电压0.84V至1.76V、
4. 把数字万用表调到直流电压20V档位上，
直接检测主控ATJ2085芯片、23脚-24脚、连接晶振两端对地电压，
23脚正常值应该为、0.45V至0.98V、
24脚正常值应该为、0.45V至0.98V、
（注：要确定晶振是好的 若晶振损坏更换OK）。
ATJ2085,ATJ2051,ATJ2091,主控芯片，好坏的判断方法
mp3维修大全
明基电通BenQ(IT) Co., Ltd 维修手册mp3播放器维修手册目录一.m p3工作原理--------------------------------------------------4二.维修操作说明------------------------------------------------------8三.故障判断过程------------------------------------------------------8四.附件---------------------------------------------------------------6【使用说明】本手册适用于JoybeeDA102、DP200、DA120、DA120＋、DA121、DA125、DA150、DA180、DA200。
本文说明了mp3的工作原理及一般故障排除方法适用于明基仓储客户服务部Joybee维修人员一．Mp3工作原理1.mp3原理图（基于DSP）MP3播放器是利用数字信号处理器DSP（Digital Sign Processer）来完成处理传输和解码MP3文件的任务的。
DSP掌管随身听的数据传输，设备接口控制，文件解码回放等活动。
DSP能够在非常短的时间里完成多种处理任务，而且此过程所消耗的能量极少（这也是它适合于便携式播放器一个显著特点）。
首先将MP3歌曲文件从内存中取出并读取存储器上的信号→到解码芯片对信号进行解码→通过数模转换器将解出来的数字信号转换成模拟信号→再把转换后的模拟音频放大→低通滤波后到耳机输出口，输出后就是我们所听到的音乐了。
2.Joybee所用主控芯片（含解码）介绍：a.Sigmatel3410（Joybee120、125、180）*ST3410的技术规格：▪硬件MP3/WMA解码支持，并可通过固件升级来支持其它音乐格式；▪支持WMA版权管理和其他的音乐安全格式；▪内含一个预置于芯片内的唯一的只读ID号以用于各种数字媒体版权管理；▪硬件支持NAND Flash, SmartMedia,MMC, Secure Digital, CompactFlash, SDRAM,CD 和IDE 等数字设备；▪芯片内置固化高效DC-DC转换器；▪可使用多种供电方案进行产品设计有1xAA, 1xAAA, 2xAA, 2xAAA, LiIon (2xAA, 2xAAA和LiIon 方案需要使用144针封装的芯片)；▪USB下载传输支持；▪LED/LCD显示驱动；▪GPIO和按键I/O控制；▪录音格式为ADPCM；▪录音和回放音量控制；▪全数字硬件混合器；▪<0.05% THD耳机驱动, 包括anti-pop和短路保护；▪高性能的18位Sigma-Delta技术；▪Line-in到Line-out信噪比>90dB；▪Mac和Windows平台均有驱动,也支持USB存储；▪到主机或处理器界面(选件)；▪可升级固件DSP芯片最大处理速度65MHz；▪动态能量管理方案；▪高音和低音音量控制；硬件多波段调音控制；▪FM收音机输入和调谐控制；▪3个数字信号输入: Line_In (立体声)、FM_In (只有144针包装支持)和麦克风(单声道)；▪提供100针TQFP, 144针TQFP, and 144针FPBGA三种不同的芯片封装。
电脑故障维修：教你几个MP3常见小问题的解决方法
教你几个MP3常见小问题的解决方法随着技术的不断发展及MP3产品的普及，用户在使用中出现的问题也是越来越多。
除了一部分问题是属于产品质量以外，绝大部分还是可以直接解决的。
关于最近网友比较关心的问题，主要集中在按键失灵、听到中途会自动关机、根本无法开机等方面。
笔者在此也集中提供一些建议，供大家参考下。
按键失灵首先看看键盘锁是不是处在开的状态，键盘锁有两（电脑没声音）种，分外置键盘锁和软键盘锁。
软键盘锁在手机上很常见，相信大家都有印象。
不过在MP3上我们经常看见的是外置的键盘锁，这个比较好检查。
如果是软键盘锁，则要仔细看说明书，掌握如何解锁。
其次，MP3采用的固件系统响应时间均很一般，用户在操作时一定要耐心，而且得依照说明书来操作。
如果操作不当极易造成系统的死机，这样就必须重起机器。
还有，就是某些MP3在与电脑进行数据交换时，是不可以进行按键操作的，用户也得注意。
听到中途会自动关机这个问题比较简单，除了没电会造成自动关机外。
如果你的MP3播放模式不是循环播放，而又开启了静止状态下的自动关机模式，那么机器就很可能在播放完一遍后的一段时间内自动关机。
根本无法开机这也有两（电脑没声音）方面，一是键盘锁的问题，前面已经说过。
而另一方面，则是开关按纽的响应时间问题。
不同的机器有着不同的响应时间，有的快有的慢。
大多中低端MP3产品的开机响应时间均较慢，用户按的时间应长一些。
而且由于MP3的按键比较小巧，用户在操作中也要多注意是否按到位。
如果还不行，再送到售后服务中心也不迟。
教你几个MP3常见小问题的解决方法。
MP3MP4维修知识十大要点一学就会
MP3/MP4维修知识十大要点一学就会MP3初步认识首先，MP3是在一种MPEG标准下的第3层音频信号的压缩解码技术。
所以MP3有自己的解码芯片，也就是主控芯片。
在我了解中常见的有3种主控解码芯片的方案。
既美国SIGMAT35系列，34系列；矩力2085，2075方案；还有就是羚羊方案的（这个方案的我只听说过，没有自己实际接触过）。
其次是FLASH芯片，在MP3中，FLASH芯片也是相当重要一个部件。
它直接影响MP3的存储容量。
还有带有FM收音功能的收音板，一般是直接加焊在电路板上的，很少见到电路板直接集成的。
在电路板上还有大量的电容，电阻，电感，起到不同的作用，包括分压，限流，保护等的作用。
MP3中还有一个比较重要的电子元件，晶振。
晶振的作用是在电路产生震荡电流。
在MP3里的晶振有不同的频率，24.576HZ，24.000HZ，6.000HZ等，针对不同主控芯片使用不同频率的晶振。
晶振也有不同的形态，有比较多见的柱型晶振，还有帖片晶振等，但功能作用是一样的。
在有些MP3里有时会出现两个晶振，要注意，其中一个可能是FM收音板的晶振，要注意区分。
MP3的输出部件应该就是显示屏和耳机口了。
USB口属于连接电脑的输入输出设备。
显示屏是MP3中比较脆弱的不见之一，这表现在其比较脆弱，易碎，易磨花，影响外观。
还有显示屏与电路板之间的连接排线，也是比较脆弱的，很容易误揭开，焊断，一旦损坏很难修复。
显示屏现在大概有普通的数字液晶屏，点阵液晶屏，这两种一般都有彩色背光片提供光源。
还有现在主流的OLED屏，可以支持多色彩同点发光的冷光屏。
还有最新的触摸屏等。
总之，各种屏都非常娇贵，在维修时一定要小心。
十大要点之一:不开机不找盘原因1.更换66EP(1.5V稳压管).例:9182.程序丢失,重升级.如:918 8023.晶振不良,脱焊,假焊,晶振坏4.开关坏,不良5.电源断裂,二极管坏B坏,不良,USB内部短路7.电池坏,开关坏8.升压IC坏9.FLASH虚焊,假焊10.显示屏坏,屏虚焊,排线脱焊11.1.5V稳压管坏12.2V短路13.自动关机,晶振不良14.反复待机:重升级,格式化15.插USB关机:电源坏16.死机:FLASH假焊,程序错误,电感坏,升级程序错17.播放关机:A重新格式化B2085不良18.自动关机:电池没电19.主控坏,不良20.电池片假焊,生锈,如:803 809十大要点之二:放音不良(失真,杂音, 停滞等)无声1.耳机座不良:如9322.转耳机失真:电感坏,如9293.无声:电源坏如:809,线路断4.转耳机单声:耳机座不良5.单声:耳机座不良,耳机座假焊,磁珠,电感开路DAIC坏(如809,819) 6333A坏6.外音杂:扬声器坏,或重升级7.杂音:电源坏8.无声:主控假焊,耳机坏9.自动停止:重新升级OK10.播放不了歌:升级11.插耳机关机:耳机座坏12.无外音:扬声器坏,耳机座不良13.声音失真:重升级十大要点之三:显示不良,无显示1.FLASH不良(应清空)2.LCD不良:坏3.无显示:重升级如:809A 8194.显示太亮,升压IC不良:程序错5.显示暗:升压IC不良,8156.显示有亮线:显示屏开焊,屏不良7.程序丢失8.缺划:LCD不良,坏9.电源坏:电源短路.如:809十大要点之四:无背光,背光不良1.背光片不良:坏,线断2.电阻开路3.背光灯坏4.重新OK 如:809十大要点之五:不充电1.充电不稳定:电池坏2.充电IC不良3.连USB的二极管坏4.显示充电:USB座短路,二极管坏5.充电发热,电源短路6.DC插座坏十大要点之六，七，八十大要点之六:无录音,录音不良,失真1.咪头不良,坏2.电源坏3.录音格式错,格式化十大要点之七:磁盘错1.重新格式化2.无盘:USB头假焊,坏;FLASH假焊,2085不良3.无法识别:格式化(如:809、819）十大要点之八:FLASH无响应FLASH开焊1.无法识别USB:USB假焊,或坏;USB线坏2.功能错:程序错3.识文件:重下载4.内存少:用FAT重新格式化十大要点之九，十，十一：九.收音杂,无收音1.收音模块不良,模块晶振假焊,掉2.调收音自动关机:FLASH假焊3.2085不良4.该地区信号不强5.未插耳机线十.按键无作用(快进,快退)(VOL+.VOL-)1.按键坏:按键假焊,脱焊.例:926,9152.按键失灵:按键不良3.无手感:按键坏4.MODE键手感:按键不良,键坏5.摇杆失灵:摇杆坏,不良6.播放键无用,按键脱焊,不良7.不开机后退键死,键坏十一.锁键无作用1.锁键坏2.锁键假焊本文转载自：〖未知〗发表时间：〖2008-3-30〗本文作者：泉州华信Mp3维修中心浏览次数:888相关文章：所有MP3-MP4厂家网址大全手机以及Mp4电影下载基本格式告诉你MP3固件升级失败的自救办法MP3/MP4使用注意事项MP3/MP4维修知识十大要点一学就会MP3/MP4电源电路原理及维修U盘故障的详细维修方法各种方案U盘主控电源脚资料总结UMS固件的串歌解决办法MP3固件升级失败自救办法MP3音频增强和复原技术。
如何修复平板电脑音量键失灵的问题
如何修复平板电脑音量键失灵的问题平板电脑是现代人们生活中必不可少的电子设备之一。
然而，有时我们可能会遇到音量键失灵的问题。
这不仅会带来使用上的不便，还可能影响我们享受音频内容的质量。
在本文中，我将为您提供一些修复平板电脑音量键失灵问题的方法。
首先，我们需要确认音量键是否因为硬件故障而失灵。
为了做到这一点，您可以遵循以下步骤：1. 清洁音量键区域：使用一块干净的软布或棉签轻轻清洁音量键区域。
有时候，灰尘或异物的堆积可能会导致音量键无法恢复正常工作。
确保在清洁过程中不要使用液体或清洁剂。
2. 重新启动设备：尝试重新启动平板电脑。
有时候，一次简单的重启就足以解决音量键失灵的问题。
按住电源键选择“重新启动”，然后等待设备重新启动。
3. 软件问题：检查是否有任何与音量相关的软件问题。
有时候，应用程序冲突或错误的设置可能导致音量键无法正常工作。
您可以尝试卸载最近安装的应用程序，或者检查设备的音频设置以确保音量键的功能未被关闭或静音。
4. 更新设备软件：确保您的平板电脑上的操作系统和应用程序均为最新版本。
有时候，软件的更新可能包含修复音量键问题的补丁程序。
前往设备的设置菜单，找到“软件更新”选项，按照指示进行更新。
如果上述方法都没有解决问题，那么可能需要更深入的修复措施。
以下是一些进一步的解决方案：1. 检查硬件连接：如果您对自己具备一定的技术能力，可以尝试拆卸平板电脑并检查音量键连接是否正确。
请务必在进行任何操作之前参考设备的操作手册，并在需要时寻求专业帮助。
2. 重置设备：进行设备的出厂恢复设置可以清除所有软件问题，并恢复设备到出厂状态。
请注意，这将删除您设备上的所有个人数据和设置。
在执行此操作之前，一定要备份您的重要数据。
3. 寻求专业帮助：如果您不确定如何进行硬件修复或不愿意冒这样的风险，最好寻求专业人士的帮助。
请联系您平板电脑的制造商或授权服务中心，他们会帮助您解决音量键失灵的问题。
修复平板电脑音量键失灵问题可能需要一些耐心和技术知识。
MP3、4升级教程、新手基础入门、维修实例笔记
此贴.子是转本论坛总置顶页上维修笔记，放在首页不怎么显眼；本人觉得应.该把维修MP3、MP4的贴子归类放在此版块最好，因为无论新手或老鸟维修P3、P4都是来这个版块看的，在这里才会让.人容易发现它的存在！才会发挥它最好的用处！.MP3、4维修笔记！关于MP4开机白屏的维.修.一个容易忽略和误判的地方!/read.php?tid=100966&page=1&toread=1.SPMP305.2A主控不连电脑，无法识别USB维修一例 ./read.php?tid=100661.关于MP3按键电路的维修！/read.php?tid=100479&fpage=2.JZ4725HXF-D0，昂.达VX989LE-2G,开机白屏的维修过程./read.php?tid=86658.rk2706 刷替换固件后，电量低就来看.1 ./read.php?tid=74949.自制维修小工具：检查声音电路，故障难逃！./read.php?tid=78144&fpage=2.RK2706固件丢失，找不到固件的维修方法。
./read.php?tid=68094&fpage=3.RK2706主控插充电器、电脑能开机，按电源键不开机.维修！./read.php?tid=75836#0.rk270.6 刷替换固件后，电量低就来看./read.php?tid=74949&page=e&#a.一个台电TL-C300. mp5的维修历程（上）./read.php?tid=73464.一个台电TL-C300 m.p5的维修历程（下）./read.php?tid=73483.升级RK2706主控机子过.程中发现的三个秘密/read.php?tid=71891.仿SONY滑盖MP4 凌阳SPMP.3052A不开机不联机维修案例./read.php?tid=69702&fpage=6.又见小飞鹰MP3按键乱跳的另.类解决办法./read.php?tid=70355.运气好，修复RK2606机器无背光无升压过程./read.php?tid=61598.MP3播放就重启STARTING...故障维修笔.记./read.php?tid=56866.MP3液晶屏排线宽.度不同的焊接代换经历./read.php?tid=55336.瑞星微RK2606A播放声音小失真问题的.维修./read.php?tid=44646.RK2608A方案不联机、不显示充电原理.及维修，新手必看！./read.php?tid=55215.电路板上元件实测电压图65z5, 7111, .A64A, 65k.5, HX-VG ,802E1. /read.php?tid=53281.常用电源IC引脚.定义（对新手很有帮助）./read.php?tid=54124.速修歌美X-650.H 线条干扰抖动故障./read.php?tid=51476&fpage=2.A.TJ2091新款宽屏夹子FLASH升级代换跳线法./read.php?tid=47629&page=e&fpage=1#a.维修中谁跟谁倒霉？.飞线30余条（Flash脚的间.距）./read.php?tid=48891&fpage=2.JZ4732主控，无法正常开关机，首例BGA引脚.飞线！！./read.php?tid=47537.看图学维修mp3之电源篇/read.php?tid=46368&page=e&#a.今天修一奇怪故障机艰苦历程！进.过水！2091小小苹.果！./read.php?tid=38833.机器维修FLASH还原初始状.态方法！！！！（原创首发，转载请注明！）./read.php?tid=35852&fpage=0&toread=&page=1.短路FLASH，.值得收藏的一张图./read.php?tid=44735&page=e&#a.瑞星微2606A播放声音小失真问题.的维修./read.php?tid=44646&page=e&#a.苹果王：安凯AK3221主控的升级方法+固件./read.php?tid=38479&fpage=8.车载MP3播放重启维修笔记！/read.php?tid=43578瑞芯微R.K2606管脚定义功能表中文版，让维修.变得更简单！！./read.php?tid=40778&fpage=14.MP4不开机最不引人注意的原因（SD卡.槽短路）./read.php?tid=50173.RK2706主控损坏不开机不联机修复与方法！./read.php?tid=29170&fpage=2.奇怪的6628代换65Z少见故障修复经验！！！/read.php?tid=42319&fpage=7.手把手教你刷新.车载MP3固件程序(SM340方案)./read.php?tid=36763.新手学堂：MP4显示花屏故障速修图解/read.php?tid=36484&fpage=4.MP3音量小检修图解/read.php?tid=36855不开机，联接电脑变为rockusb Device恢复模.式维修./read.php?tid=34029.TP.A2005/L.M4889 MP3外响功放电路介绍及维修/read.php?tid=33969.小蝴蝶MP-1233I电池能够开机而不连电脑的维修经历./read.php?tid=31222.RK2606A主控电池不开机，主控损坏不换主控成.功修复一例（芯片级修理）. /read.php?tid=28497.ROCK2608A方案2.4.寸屏.系列MP4终极维修经验./read.php?tid=22886.纽曼915 SPCA.536机器反应慢的维修./read.php?tid=32819.i.pod 机不能充电维修轻松搞定附图片说明./read.php?tid=27401.CTW500无法联接.电脑，其它功能正常维修经验./read.php?tid=27259.清华紫光MP4(RK2608).用电池无法开机怪例修复图解./read.php?tid=27363凌阳SPCA536A主控MP4开机后无显示电源灯常亮修复全.记录./read.php?tid=27001.凌阳SP.DA1000主控小贝贝固件维修一例./read.php?tid=27003.一次iriver780容量升级失败后不联机的艰难修复.历程./read.php?tid=26784.速修RK2606/RK2608方案M.P3电压低关机故障图解./read.php?tid-23934.html.修复RK2606A的电脑无.法识别的辛苦历程./read.php?tid-19165.html.一次倒霉的MP3维.修记（接排线高手）./read.php?tid-19577.html.维修中的鸡肋（谈谈对MP3 start.ing......故障的维修）./read.php?tid-18345.html.蓝魔rm100主控功能脚.软击穿故障修复一例./read.php?tid=17265.另辟蹊径，手把手教你修瑞芯微方案低电压关机故障./read.php?tid=16796.更换MP3电源开关的一个小.窍门(速修图)./read.php?tid=16481.AOC－MP4摔坏维修全过程/read.php?tid=16501.TCL C22能开机/.无法连接USB故障检修.（RK2606附图）./read.php?tid=16173.用.瑞芯微机器1.8V块子成功代换凌阳1.8V稳压块./read.php?tid=15859.假s.ony外观仿纽曼M920.，凌阳3050A方案不开机，不连电脑，维修一例. /read.php?tid=15700.蓝魔980 主控STMP3504 屏.幕不断的闪动启动中已成功修好./read.php?tid=16162.ATJ209.1N 1.5寸屏，板号qy-030fv1显示“磁盘无文件”维.修./read.php?tid=15490.ATJ.2091N主控MP3按键失控检修实例./read.php?tid=15034.格式化轻松解决车.载MP3无法播放问题./read.php?tid=14938.纽曼m950不开机维修一例(安凯AK3221)./read.php?tid=14062.给大家一个.改MP3/手机触摸屏的方法./read.php?tid=14386.车载MP3电源电路IC改造（MC34063A）./read.php?tid=14409.ATJ2091h代.换ATJ2091n一例./read.php?tid=14251.RK260.6开机显.示充电图标状态，偶尔能正常播放检修图解./read.php?tid=13459.凌阳1000A和瑞芯微晶体电压不正.常的另一个原因./read.php?tid=13457.昂达VX979等双耳机孔MP3.一边无声检修小经验./read.php?tid=13582.如何用常见的AI.C1896升压IC替代OLED真冷光屏12v升压XC6367B./read.php?tid=13481.AT.J2091N的.34BA有3V输出但无1.5V输出原因./read.php?tid=13427.为瑞芯微失眠。
如何修复放音机的按键松动问题
如何修复放音机的按键松动问题放音机是我们日常生活中常见的电子设备之一，但随着使用时间的增长，我们可能会遇到放音机按键松动的问题。
按键松动不仅会影响操作体验，还可能导致放音机无法正常使用。
在本文中，我将向您介绍几种修复放音机按键松动问题的方法，希望能为您解决困扰。
一、清洁按键：放音机经常会有灰尘、污垢等杂质积聚在按键间隙中，导致按键松动。
因此，首先尝试清洁按键是解决问题的第一步。
1.拔掉放音机电源并移除电池，确保安全操作。
2.使用一把小刷子或者柔软的毛刷，轻轻刷除按键上的灰尘和杂质。
可以使用吹风机将按键周围的灰尘吹走。
3.如果按键上有较顽固的污渍，您可以用棉签蘸取一些清洁剂，轻轻擦拭按键表面。
注意，清洁剂不要滴入按键间隙中，以免损坏电路。
4.确保按键和周围区域完全干燥后，重新装上电池并插上电源，测试按键是否恢复正常。
二、调整按键位置：如果按键松动是由于按键位置不正确而引起的，调整按键位置可能是解决问题的方法之一。
1.根据放音机按键的结构，尝试找到按键下方的固定点。
这通常是一个小弹簧或金属片。
2.使用细小的工具，如小螺丝刀或牙签，轻轻调整按键下方的固定点位置。
目标是让它稍微凸起，使按键回弹更有力。
3.尝试多次按下并释放按键，检查它们是否恢复到正常的回弹状态。
三、更换弹簧：如果按键回弹力度不足而导致松动，更换弹簧可能是修复问题的有效方法。
1.找到相应按键下方的弹簧。
这可能需要拆卸放音机外壳，在这之前请确保您具备相应的技能和经验，以免引起其他问题。
2.使用合适的工具将原弹簧取出。
记住弹簧的安装位置和方向，以备更换弹簧时参考。
3.购买适合的新弹簧，并确保其尺寸和材质与原弹簧相同。
4.将新弹簧按照原来的位置和方向安装到按键下方。
5.重新组装放音机，将电池插好并插上电源，测试按键是否正常工作。
四、使用胶水固定按键：如果按键松动是由于按键与放音机外壳之间的连接松动而引起的，使用胶水固定按键可能是一种解决方法。
1.根据放音机外壳和按键的连接方式，找到按键与外壳之间的间隙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
品牌机型：
优百特UNIBIT，2.0寸屏，ATJ2097主控方案
故障现象：
后退／音量-／MODE按键失控
检修过程：
1、先拆机测量这三个按键的电阻是不是导通，测量后证明这三个键是好的，和拆机前的判断一样，因为三个键在按压时手感正常而同时损坏的可能性非常小。
2、观察电路板上的各按键的四个脚均已被补焊过了，询问客人，说已送到他处修过。
所以我们也可以略过各按键虚焊的检查了。
3、我们重点查一下这三个按键的公共点，顺着其电路走向发现在液晶屏下面的电路板走到背面去了，仔细观察感觉上下点的连通处有一点白，难道是发霉了？
4、用小刀轻轻的刮了刮，感觉是有点不对，想用万用表测量其到背面的电路是否导通，但其背面的接点刚好是在ATJ2097主控的下面，没有办法。
5、查阅了ATJ2097的电路图，想用直接从主控相应脚飞一条线的办法，看了数遍电路图才发现电路图上根本就没有按键矩阵电路部份，天哪。
6、认真分析后：这按键公共点和主控的某一个脚一定是相通的，所以我用尖的小刀将液晶下背面电路板的孔钻大了些，再用焊了大头针的万用表笔插在上面，拔到电阻蜂鸣档，另一支表笔从主控的各个脚轻轻划过，第一遍未成功？！我又将有大头针的表笔加大了力，当另一表笔划到79脚时，万用表终于响起了悦耳的声音。
离成功不远了。
7、从79脚直接用细的漆包线飞一条线到那三个按键的公共端（如下面的图），尽量不要让线碰到焊点，以防短路。
点击放大
8、再次开机，后退／音量-／MODE已恢复正常。
故障修复。
维修总结：
此故障为电路板发霉断路引起，比较少见，因为此MP3买来才几个月。
当时在没有完整电路图，且第一遍用电阻法测量不成功后就想放弃了。
