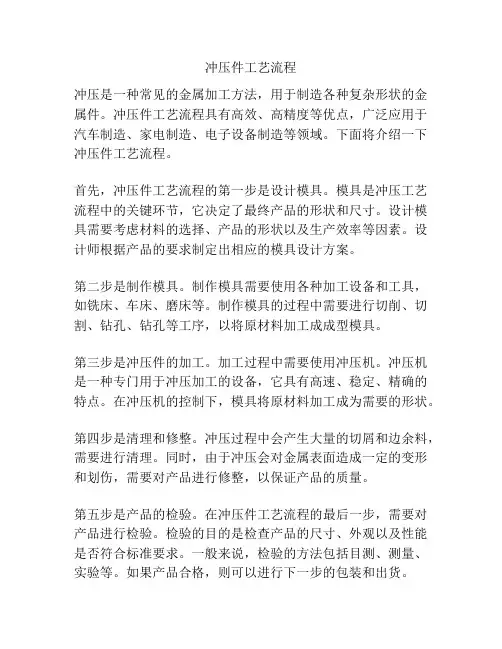

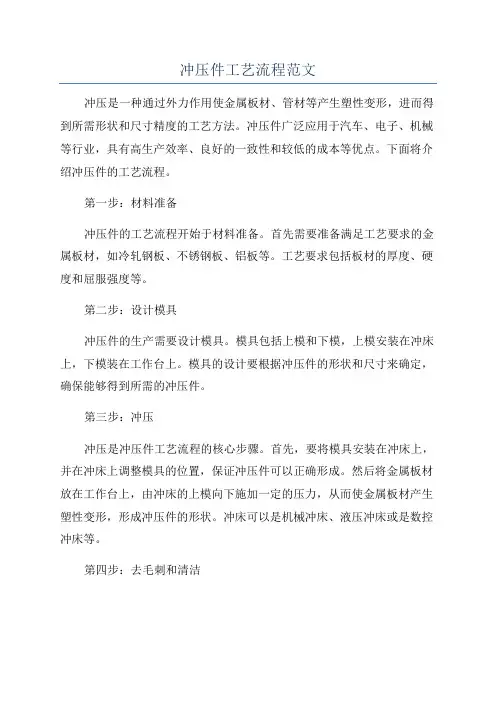

冲压件加工流程：

1.根据材质、产品结构等确定变形补偿量。

2.根据补偿量设计模具冲压出成品或半成品。

3.加工半成品至成品。

4.不良现象包括裂纹、起皱、拉伤、厚度不均、不成型等。

攻牙及螺纹加工：

1.内螺纹先钻底孔直径及深度（底孔尺寸根据螺纹规格确定尺寸）；外螺纹先加工外圆至螺纹大径尺寸（根据螺纹规格确定尺寸）。

2.加工螺纹：内螺纹用相应等级的丝锥攻丝；外螺纹用螺纹刀车削或板牙套丝即可。

3.不良现象包括丝乱扣、尺寸不统一、螺纹规检验不合格等。

附：材料主要根据使用要求选用铜、铝、低碳钢等变形抗力低、塑性好、延展性好的金属或非金属。

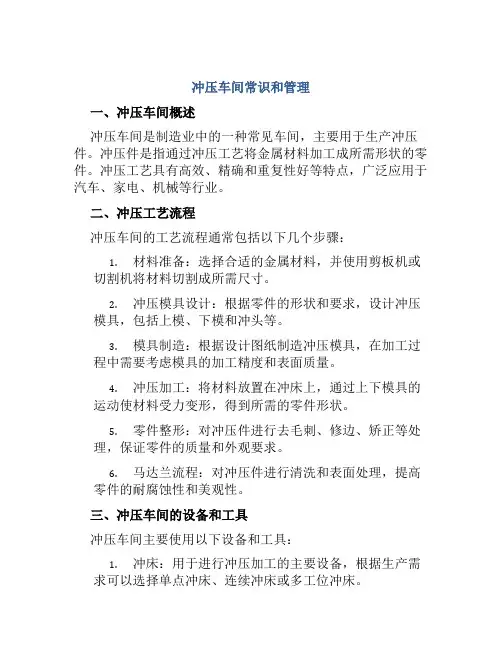

冲压件是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的成形加工方法。冲压和锻造同属塑性加工（或称压力加工），合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。

冲压件主要是将金属或非金属板料，借助压力机的压力，通过冲压模具成形的，它主要有以下特点：

⑴ 冲压件是在材料消耗不大的前提下，经冲压制造出来的，其零件重量轻、刚度好，并且板料经过塑性变形后，金属内部的组织结构得到改善，使冲压件强度有所提高。

⑵冲压件具有较高的尺寸精度，同模件尺寸均匀一致，有较好的互换性。不需要进一步机械加工即可满足一般的装配和使用要求。

⑶冲压件在冲压过程中，由于材料的表面不受破坏，故有较好的表面质量，外观光滑美观，这为表面喷漆、电镀、磷化及其他表面处理提供了方便条件。

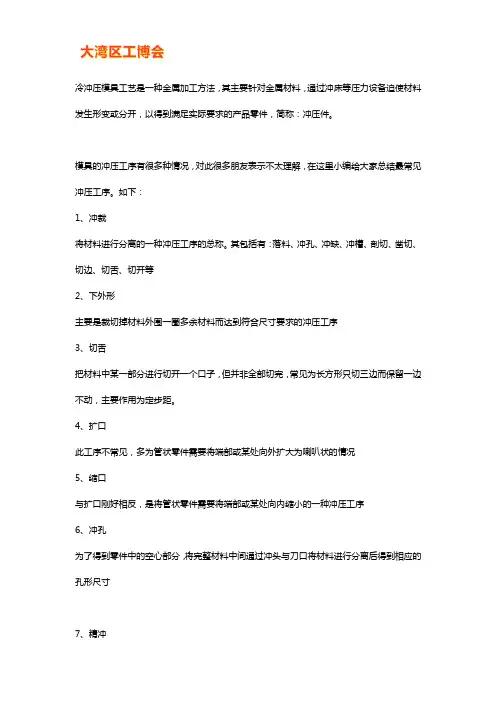

冲压件是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。板料，模具和设备是冲压加工的三要素。冲压加工是一种金属冷变形加工方法。所以，被称之为冷冲压或板料冲压，简称冲压。它是金属塑性加工（或压力加工）的主要方法之一，也隶属于材料成型工程技术。

环球的钢材中，有50～60%是板材制成的，此中大部分是经过冲压榨成的成品。汽车的车身、散热器片，汽锅的汽包、容器的壳体、电机、电器的铁芯硅钢片等但凡冲压加工的。仪器仪表、家用电器、办公呆板、保管器皿等产品中，也有大量冲压件。冲压是高效的临蓐举措，采取复合模，异常是多工位级进模，可在一台压力机上完成多道冲压技术操作，完成材料的自动生成。生成速度快，休息时间长，临蓐成本低，集体每分钟可临蓐数百件，受到许多加工厂的喜爱。

冲压件与铸件、锻件斗劲，存在薄、匀、轻、强的特性。冲压可制出此熟手径难于制造的带有增强筋、肋、盘曲或翻边的工件，以提高其刚性。由于驳回粗糙模具，工件精度可达微米级，且精度高、规格一

致，能够冲压出孔窝、凸台等。在实际生产中，常用与冲压过程近似的工艺性试验，如拉深性能试验、胀形性能试验等检验材料的冲压性能，以获得成品质量和高的合格率。

冲压配备除了厚板用水压机成形外，通常都采取凝滞压力机。以今世高速多工位凝滞压力机为焦点，设置装备配置开卷、成品收集、保送等凝滞以及模具库和快捷换模放置，并使用计算机法式管束，可组成高临蓐率高的被动冲压临蓐线。在每分钟临蓐数十、数百件冲压件的状况下，在短暂功夫内完成冲压、出件等工序，时常发生人身、配备和品质事变。因此，冲压中的安全临蓐是一个颇为紧要的题目。

1.冲压时产生翻料、扭曲的原因

在级进模中，通过冲切冲压件周边余料的方法，来形成冲件的外形。冲件产生翻料、扭曲的原因为冲裁力的影响。冲裁时，由于冲裁间隙的存在，材料在凹模的一侧受拉伸(材料向上翘曲)，靠凸模侧受压缩。当用卸料板时，利用卸料板压紧材料，防止凹模侧的材料向上翘曲，此时，材料的受力状况发生相应的改变。随卸料板对其压料力的增加，靠凸模侧之材料受拉伸(压缩力趋于减小)，而凹模面上材料受压缩(拉伸力趋于减小)。冲压件的翻转即由于凹模面上的材料受拉伸而致。所以冲裁时，压住且压紧材料是防止冲件产生翻料、扭曲的重点。

2.抑制冲压件产生翻料、扭曲的方法

(1).合理的模具设计。在级进模中,下料顺序的安排有可能影响到冲压件成形的精度。针对冲压件细小部位的下料，一般先安排较大面积之冲切下料，再安排较小面积的冲切下料，以减轻冲裁力对冲压件成形的影响。

(2).压住材料。克服传统的模具设计结构，在卸料板上开出容料间隙(即模具闭合时，卸料板与凹模贴合，而容纳材料处卸料板与凹模的间隙为材料厚t-0.03～0.05mm)。如此，冲压中卸料板运动平稳，而材料又可被压紧。关键成形部位，卸料板一定做成镶块式结构，以方便解决长时间冲压所导致卸料板压料部位产生的磨(压)损，而无法压紧材料。

(3).增设强压功能。即对卸料镶块压料部加厚尺寸(正常的卸料镶块厚H+0.03mm)，以增加对凹模侧材料的压力，从而抑制冲切时冲压件产生翻料、扭曲变形。

(4).凸模刃口端部修出斜面或弧形。这是减缓冲裁力的有效方法。减缓冲裁力，即可减轻对凹模侧材料的拉伸力，从而达到抑制冲压件产生翻料、扭曲的效果。

(5).日常模具生产中，应注意维护冲切凸、凹模刃口的锋利度。当冲切刃口磨损时，材料所受拉应力将增大，从而冲压件产生翻料、扭曲的趋向加大。

(6).冲裁间隙不合理或间隙不均也是产生冲压件翻料、扭曲的原因，需加以克服。

3.生产中常见具体问题的处理

在日常生产中，会遇到冲孔尺寸偏大或偏小(有可能超出规格要求)以及与凸模尺寸相差较大的情形，除考虑成形凸、凹模的设计尺寸、加工精度及冲裁间隙等因素外，还应从以下几个方面考虑去解决。

(1).冲切刃口磨损时，材料所受拉应力增大，冲压件产生翻料、扭曲的趋向加大。产生翻料时，冲孔尺寸会趋小。

(2).对材料的强压，使材料产生塑性变形，会导致冲孔尺寸趋大。而减轻强压时，冲孔尺寸会趋小。

(3).凸模刃口端部形状。如端部修出斜面或弧形，由于冲裁力减缓，冲件不易产生翻料、扭曲，因此，冲孔尺寸会趋大。而凸模端部为平面(无斜面或弧形)时，冲孔尺寸相对会趋小。

在具体的生产实践中，应针对具体问题作具体分析，从而找出解决问题的方法。

以上主要介绍了冲裁时，冲件产生翻料、扭曲的原因及解决对策。
