高杆灯安装详解 ppt课件
高杆灯安装详解PPT幻灯片课件
Page 22
——至顶端后，在主钢缆合适位置设标记 ——距离挂钩位置20CM处另缠胶布做脱钩标记
22
调节时钟，部分需要长按开锁
Page 23
23
依据实际情况接线
Page 24
24
注意事项：
高杆灯安装需要胆大心细 380V电压，通电前一定要配合专业电工检查线路联接各处
有无反接现象。
Page 25
25
请在此添加公司的署名信息
8
不锈钢螺丝固定挂钩，挂钩固定后要保证旋转灵活
Page 9
挂钩位置不能位于辅助钢缆滑轮垂直线下
9
控制电缆穿出灯杆外打结接行程限位开关
挂钩开关
脱钩开关
总保险开关
从灯杆顶部依次向下为：总保险开关、脱钩开关、挂钩开关。
Page 10
10
挂钩行程开关要与挂钩至顶部的距离相同或稍短1CM。
Page 11

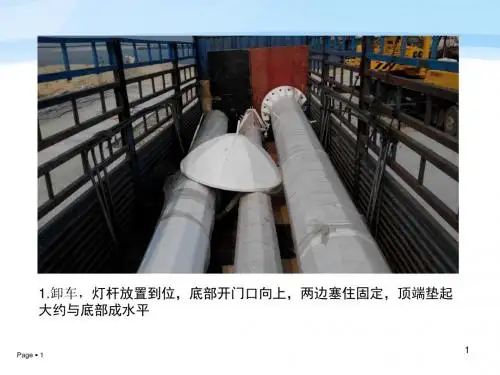

1.卸车，灯杆放置到位，底部开门口向上，两边塞住固定，顶端垫起 大约与底部成水平
Page 1
1
2.插入灯盘固定圆环，穿入引线铁丝
Page 2
2
3.对接灯杆，在插入的细杆端1.2米处做标记，吊带固定 两根灯杆的中间部分起吊对接，用大锤敲击插入需大
>50CM
Page 3
3
4.电机挂主钢缆绕“8”字。接电源线，吊装电机注意 位置居中。使用螺丝固定
15
调整灯杆垂直上紧螺丝
Page 16
16
16.组装灯盘，穿线，两头预留50CM，零线接一起。
Page 17
（双控隔一并一，三控隔二并一）
17
接灯头电缆，注意线序
--灯头安装完毕后，接电检查
高杆灯安装使用说明书2010_7_21.
高杆灯安装使用说明书重庆恩纬西实业发展有限公司目录1.高杆灯系统示意图2.装配及安装高杆灯系统2.1杆体的套接.2.2安装升降系统和避雷针.2.3安装导向件.2.4杆体的吊装2.5钢丝绳安装2.6灯盘安装2.7安装灯具2.8安装电器控制箱2.9灯盘的升降2.10完成安装3.保养维护4.注意事项5.附电器原理图1.高杆灯系统示意图2.装配及安装高杆灯系统在开始装配高杆灯之前,打开箱盖并根据提供的清单仔细核对所有部件。
2.1杆体的套接. (不同杆型外观,套接后高度有所不同在套接前,准备好一些枕木,放在套接杆体的下面,用来调节套接后杆体是一条直线的。
依据图纸上提供的最大和最小套接长度,在杆体上做好标记,供套接时使用。
为了使安装方便,可能需要润滑配合面。
注意不得使用润滑油以防漏出并污染杆体,可以用肥皂水润滑套接内外表面。
套接时要在两端施加必要的力,以获得紧密的套接。
套接力要求见下表:外套杆体内对边尺寸(mm轴向套接压力(KN300 20300-500 30500-700 40700-900 50900-1200 601200-1400 801400-1600 1001600-1800 1201800-2000 1502000 200首先套接B节,把灯门向上,底下放一定高度的枕木,套接前在杆体内穿一条尼龙绳灌穿2节,套接后用来拉主钢丝绳下来。
A,B节的套接,要求焊缝在一条边上。
在A节法兰安装孔上用一个卸扣连接直径13mm钢丝绳吊环,钢丝绳另一端引下来连接3T手板葫芦,在B节法兰安装孔安装一个卸扣,把3T手板葫芦一边挂到卸扣上,用来收紧杆体,另一边用同样的方法处理(要求两边收紧钢丝绳的安装位置和杆体的中心线为180度。
套接时必须施以足够的力。
加力时应缓慢均匀,可用一个带木垫的锤子轻轻敲打套接面以获得紧密的套接。
收紧时两边同时扳动手扳葫芦,套接深度为700mm左右(不同的杆体套接深度不一样。
套接过程要调整杆体为一条直线。
化纤公司高杆灯安装
化纤公司高杆灯安装施安工全方措案施编制：审核：石家庄振远建筑安装工程有限公司第四分公司2007年9月5日目录一、施工方案审批表二、工程概况三、编制依据四、主要施工方法及吊装示意图五、安全生产管理与文明施工六、主要施工机具七、质量安全保证体系：一、施工方案审批表：工程名称：化纤公司高杆灯安装二、工程概况：化纤公司厂内12套高杆灯安装。
三、编制依据：1、依据化纤公司、机动处要求。
2、依据《石油化工工程起重施工规范》（SH/T3536-2002）。
3、依据《石家庄炼油化工股份有限公司安全生产金规》。
四、主要施工方法及吊装方案：1、将高杆灯配件运至安装地点，将灯杆组对。
2、由厂家技术人员现场指导。
3、运输装卸高杆灯、组对灯杆每套需用16T吊车、20T平板车台班各1个，安装高杆灯每套需用50T吊车、25T吊车台班各1个。
4、吊装索具，本次吊装工程采用6*37ф28的钢丝绳索具。
5、高杆灯长度为40米，重5T。
6、人员配备，指挥1名，起重工3名，其他人员5名。
7、严格执行起重机技术参数中安全操作规定，进场前对吊车卷扬、转动、电路及安全装置进行检查。
化纤08单元高杆灯吊装示意图----维修中心院内高杆灯吊装示意图化纤南门高杆灯吊装示意图南库内高杆灯吊装示意图----备件库南侧高杆灯吊装示意图06、07外操院内高杆灯吊车示意图五、安全生产管理与文明施工1、所有参加施工人员必须严格遵《石油化工施工安全技术规程》SH3505--1999和业主/地方政府的有关安全管理制度，并接受监督检查，入场前需进行安全教育，进入现场必须戴好安全帽，作业时按规定穿戴好防护用品。
2、作业人员要按要求穿戴好劳保用品，高处作业要系挂好安全带，搭设合格的脚手架。
3、所用工机具、索具等必须严格检查，不合格产品严禁使用。
现场的机具工具及材料等堆放整齐，所有拆除构件及时运出现场，做到文明施工。
4、现场的起重吊装作业设临时警戒线和警示标志，禁止行人和车辆通行，应设置吊装安全警戒区，设专人监护，严禁无关人员进入。
高杆灯安装使用说明书
高杆灯操作说明书1.2.于固定结构的支撑架上，六个滚轮（分三组）将钢绳引入灯杆内，一个连接法兰将三根副钢绳与一根钢绳连接。
对应副钢绳支架的下面是3个挂钩盒，也为120°排列均布。
另外一个支架为电缆专用支架，两个塑料滚轮将电缆引入杆内，穿过钢绳连接法兰1.2米后打个结（打结是为了防止在提升时电缆滑落），待灯盘升到挂钩盒，挂上钩后，电缆方能引到杆底门内，然后在电路控制板上接入电源。
一条）柔性多芯橡胶国标电缆二、电路控制板电路控制板（实物一块）固定于杆底门内，输入交流380V三相四线（A、 B 、C、 N）；。
此板能控制灯盘升降和定时开关灯。
三、按钮遥控器按钮遥控器,连接于门内电路控制板上，遥控灯盘升降。
四、升降传动系统卷扬机和电机具有手动、电动功能，减速机构灵活、轻便；变速比合理，灯盘电动升降时速度不超过6m/min。
选用失电断电制动电机，采用电机过载保护装置。
3.高杆灯灯盘升降操作示意图4.灯盘的升降一、灯盘的上升：按动控制器上升按扭，电动机正向旋转，灯盘即沿灯杆平稳的上升。
在上升过程中，要密切注意有无异常的情况，如发现安全联轴器打滑，电动机、蜗轮蜗杆减速机的声音异常或其他异常情况，要立即停止上升，查寻原因，解决问题。
灯盘升到升降系统,要点动操作，并观察灯盘旋转，在旋转一定的角度后，停止上升，点动向下，直到灯盘平稳挂在灯杆上，表明挂钩已经到位(可观察钢丝绳松紧)，此时，钢丝绳卸载负荷，不再受力。
（注意：升降时人要离杆体外径5 米以上。
）上升完成后，把主电缆上的连接器，跟电器控制箱的插头对接。
二、灯盘的下降：先把主电缆上的连接器，跟电器控制箱的插头分离。
然后点动按控制器上升按扭，电动机正向旋转，使灯盘上升，当灯盘上升大约10CM左右时。
灯盘会向旋转一定的角度，表明灯盘已脱钩，电机停转，灯盘停止上升，观察灯盘摆动静止后，再按动下降按扭，电动机反向旋转，灯盘下降。
注意：照明电源的插头不要被电动机、底板等物拴住。
最新高杆灯施工方案讲解学习
**项目高杆灯施工方案第一章工程概况一、工程概况：*****主线广场设置8个25米高杆灯；**、** 5个互通分别设置4个高杆灯及灯具安装、调试。
二、主要工程量：第二章工程完整的施工技术及保证措施1.工程内容划分1．1 设备订货。
合同签订后即组织高杆灯、配电箱、电缆等设备、材料的订货。
1．2 土建施工。
主要为高杆灯基础、预埋件安装等土建施工，土建施工根据设备、材料等到货进度有序进行。
1．3高杆灯及配电箱的安装、调试。
在完成设备的现场验收后，在土建情况达到安装要求的条件下，开始设备的安装工作，并逐步的进行设备的交接试验、调试等工作，直到满足送电要求为止。
1．4电缆沟的挖掘及电缆管敷设、电缆敷设、电缆终端头制作安装，完成电缆的试验及连接，直到满足送电要求为止。
1．5 送电试运行。
安装完毕后，组织相关部门对工程进行竣工验收。
验收合格后，整个工程送电试运行，并对竣工资料进行移交。
至此，整个工程安装完成，进入保修阶段。
2.各分部工程施工安排总体施工工艺流程图2.1高杆灯施工方案总体选择根据现场实际地质条件，高杆灯基础土方采用人工配合挖机施工方案，基础下层采用土模，上层则用木模。
基础顶标高为该处路面高+10CM值，根据现场维护情况和施工工期安排，结合我单位施工技术水平和现有设备、人员情况，可以满足全面开展。
2.2高杆灯的施工方案2.2.1高杆灯施工工艺施工工艺流程图2.3高杆灯基础开挖◆测量定位根据甲方、监理工程师审批后的控制点进行现场指定坐标基础位置，测出地面标高。
基础定位后经复核无误，进行施工。
◆基础土方开挖依据现场情况采用人工或挖土机对基坑的大概深、长、宽度土方进行开挖，而后人工按图示尺寸修边到设计标高。
◆基坑报检根据监理程序要求，将填报隐蔽工程基础开挖资料，具体检测内容参见相关验收规范标准。
◆钢筋、预埋件安装及高杆灯接地装置安装根据规范要求安装钢筋：骨架尺寸、间距、垂直度、保护层设置、预埋件位置及加固等严格执行验收规范标准。
高杆灯安装详解
不锈钢螺丝固定挂钩，挂钩固定后要保证旋转灵活
Page 9
挂钩位置不能位于辅助钢缆滑轮垂直线下
9
控制电缆穿出灯杆外打结接行程限位开关
挂钩开关
脱钩开关
总保险开关
从灯杆顶部依次向下为：总保险开关、脱钩开关、挂钩开关。
Page 10
10
挂钩行程开关要与挂钩至顶部的距离相同或稍短1CM。
Page 11
Page 16
16
16.组装灯盘，穿线，两头预留50CM，零线接一起。
Page 17
（双控隔一并一，三控隔二并一）
17
接灯头电缆，注意线序
--灯头安装完毕后，接电检查
Page 18
18
如果灯盘底部圆环直径小于灯杆直径，则需要将灯盘 逐一吊升至合适位置再进行拼接固定
Page 19
－－松主钢缆，收紧辅助钢缆(否则灯盘无法升 到顶端)并检查灯盘水平
Page 4
4
5.主钢缆与控制电缆滚放开注意不能缠绕，置于灯杆底 部用铁丝引至灯杆顶端
Page 5
5
6.组装灯杆顶部辅助钢缆滑轮和主电缆滑轮。
Page 6
6
主钢缆、主电缆、辅助钢缆固定 一
Page 7
电缆预留1.5米与主钢缆用胶带扎紧
7
主钢缆、主电缆、辅助钢缆固定 二
Page 8
8
11
安装辅助钢缆滑轮和主电缆滑轮
Page 12
12
将主电缆和辅助钢缆放入滑轮内加保险螺丝固定
Page 13
固定完毕后，要保障滑轮转动灵活
13
安装避雷防雨帽
Page 14
14
14.起杆，吊带一端固定杆底部，另一端系与第三节灯 杆靠近灯杆顶部2/3处，系绳方便脱钩。
高杆灯安装详解28页PPT
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。—
高杆灯(20m)安装施工方案
*********项目20m高杆灯安装施工方案编制：审核：审批：目录20m高杆灯安装施工方案 (3)第一节编制依据 (3)第二节工程概况 (3)第三节25m灯具安装施工工序及施工方法 (3)第四节安全措施 (6)20m高杆灯安装施工方案第一节编制依据（1）电气施工图（2）本工程业主及设计下发相关技术资料（3）《供配电系统设计规范》（GB50052-2009）（4）《城市道路照明设计标准》（CJJ45-2006）（5）《电力工程电缆设计规范》（GB50217-2007）（6）《城市夜景照明设计规范》（JGJ/T 163-2008）（7）《建筑电气工程施工质量验收规范》GB 50303-2002（8）《综合布线系统工程验收规范》GB 50312-2007第二节工程概况本工程位于********，主要包括堤顶路路灯，滨水路路灯，园路路灯的安装及调试，具备灯具型号及数量见下表。
（2）施工方法卷扬式升降高杆的卷扬机和电气板出厂前已安装在杆体内，挂钩机构和头部已组装为总成，整个系统在厂内经过组装和调试。
运至现场的货物分为杆体（多节组成）、头部总成、挂钩机构总成、防雨盖、灯盘和辅件（钢丝绳、电缆、避雷针、灯盘托架、电动工具等）。
1）基础预埋件的整理清除混凝土基础表面的垃圾杂物，拆除包裹在预埋件螺栓上的防护物，复核各螺栓之间的间距尺寸（包括对角线尺寸），确认螺栓位置尺寸与图示尺寸相符。
视检螺栓螺纹无损伤，如有必要，应对螺纹进行整修，确保螺母能自由的拧上，再用水平尺将下端螺栓调好水平。
2）杆体的套接在开始套接前，先用吊车将杆体吊运至基础边合适位置，方便杆体的拼接。
杆体吊装图杆体位置摆放好后，将一根长度大于杆高的主钢丝绳自电气门穿入杆体内，用于以后升灯盘底座，穿钢丝绳应与套接杆体同步进行。
杆体套接示意图套接自杆体的最下节开始，逐节向上进行。
将带有法兰的基座节放置在靠近基础的适当位置（将电气维护门向上放置），使法兰盘着地，用木头垫块在离基座节前端约1.5m，使基座节前端离地，以留下足够的空间用于上节杆体的插套。
亮化工程高杆灯施工
亮化工程高杆灯施工一、施工流程及施工要求1、施工流程定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收2、施工要求1、定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。
2、挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。
3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
4、敷设电缆应符合下列要求：（1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；（2）电缆的固定、间距、弯曲半径应符合规定；（3）电缆接头良好，绝缘应符合规定；（4）电缆沟应符合要求，沟内无杂物；— 1 —（5）保护管的连接、防腐应符合规定。
5、高杆灯安装规定同一位置的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。
基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。
浇制钢筋混凝土基础前必须排除坑内积水。
灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。
路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
高杆灯安装详解ppt
控制电缆穿出灯杆外打结接行程限位开关
挂钩开关Βιβλιοθήκη 脱钩开关总保险开关
从灯杆顶部依次向下为：总保险开关、脱钩开关、挂钩开关。
10
挂钩行程开关要与挂钩至顶部的距离相同或稍短1CM。
11
安装辅助钢缆滑轮和主电缆滑轮
12
将主电缆和辅助钢缆放入滑轮内加保险螺丝固定
固定完毕后，要保障滑轮转动灵活
13
安装避雷防雨帽
14
14.起杆，吊带一端固定杆底部，另一端系与第三节灯 杆靠近灯杆顶部2/3处，系绳方便脱钩。
15
调整灯杆垂直上紧螺丝
16
16.组装灯盘，穿线，两头预留50CM，零线接一起。
（双控隔一并一，三控隔二并一）
17
接灯头电缆，注意线序
--灯头安装完毕后，接电检查
18
如果灯盘底部圆环直径小于灯杆直径，则需要将灯盘 逐一吊升至合适位置再进行拼接固定
1.卸车，灯杆放置到位，底部开门口向上，两边塞住固定，顶端垫起 大约与底部成水平
1
2.插入灯盘固定圆环，穿入引线铁丝
2
3.对接灯杆，在插入的细杆端1.2米处做标记，吊带固定 两根灯杆的中间部分起吊对接，用大锤敲击插入需大 >50CM
3
4.电机挂主钢缆绕“8”字。接电源线，吊装电机注意 位置居中。使用螺丝固定
－－松主钢缆，收紧辅助钢缆(否则灯盘无法升 到顶端)并检查灯盘水平 －－如偏差严重需要重新调整辅助钢缆松紧度 －－收紧主钢缆，在合适位置用胶布设标记
19
确认主电缆接线位置与灯头接线位置
20
接主电缆并固定
21
将灯头升至顶端挂钩，主钢丝缠绕第一圈时要注意用扳 手砸紧
——至顶端后，在主钢缆合适位置设标记 ——距离挂钩位置20CM处另缠胶布做脱钩标记
高杆灯安装使用说明书2
高杆灯安装使用说明书目录1、高杆灯系统示意图及说明2、安装前需要准备的安装工具和材料3、装配及安装高杆灯系统4.注意事项1.高杆灯系统说明高杆灯整体结构示意图结构简介：整体升降包括所有钢缆全部装入灯杆内。
一根电缆将按钮遥控盒及控制板连接起来。
具体如下：一、滑轮架结构滑轮架（实物如左图，共一个），位于灯杆的顶部。
三根不锈钢绳（副钢绳）以120°排列安装于固定结构的支撑架上，六个滚轮（分三组）将钢绳引入灯杆内，一个连接法兰将三根副钢绳与一根不锈钢主钢绳连接。
对应副钢绳支架的下面是3个挂钩盒，也为120°排列均布。
另外一个支架为电缆专用支架，两个塑料滚轮将电缆引入杆内，穿过钢绳连接法兰1.2米后打个结（打结是为了防止在提升时电缆滑落），待灯盘升到挂钩盒，挂上钩后，电缆方能引到杆底门内，然后在电路控制板上接入电源。
二、绳缆系统主钢绳（实物如左图，共一条），柔性好强度高，优质不锈钢制作而成，坚固耐用，永不生锈。
副钢绳（实物如左图，共三条）柔性好强度高，优质不锈钢制作而成，坚固耐用，永不生锈。
主电缆（实物如左图，共一条）柔性多芯橡胶国标电缆三、连接法兰连接法兰（实物如左图，共一块），锁副钢绳的三个孔120°排列均布，边上最大的孔为穿电缆的孔，中间的孔为锁主钢绳的孔。
四、电路控制板电路控制板（实物如左图，共一块）固定于杆底门内，输入交流380V三相四线（A、 B 、C、 N）；输出为2路或者3路（按负载多少而定）交流220V (L1、L2、L3、N0)，N0为公用零线。
此板能控制灯盘升降和定时开关灯。
五、按钮遥控器按钮遥控器（实物如左图，共1个）连接于门内电路控制板上，遥控灯盘升降。
六、升降传动系统卷扬机和电机（实物如左图，共一台）具有手动、电动功能，减速机构灵活、轻便，具有自锁功能；变速比合理，灯盘电动升降时速度不超过6m/min。
选用失电断电制动电机，采用电机过载保护装置。
设置有电气、机械限位装置。
高杆灯的安装说明【可编辑】
高杆灯的安装说明随着社会的发展和人们审美情趣的日渐提高，一个建筑物除具有实用功能外，还应具有一定的审美和愉悦功能。
作为一个文化场所，在某种程度上已成为一个单位、一个城市乃至一个国家文明程度高低的标志。
外部夜间照明就是利用灯光来塑造建筑物的夜间形象，从而表现建筑物在夜幕下独特的艺术风采。
表现出建筑物独特的文化内涵和艺术特征。
一、安装意义夜间照明对塑造整体夜晚环境气氛有着重要的作用；夜间照明是生活中必不可少的，它除能正常满足人们的休闲、娱乐等需求外，还将是一个重要景观，也是文明社会所必须的，它有利于人的活动安全、舒适和正确识别周围环境。
防止人与光环境之间失去协调性。
在交通安全、改进交通导向性、减少事故和犯罪方面发挥着至关重要的作用。
二、技术要点选择合理的立面照明方式，控制照明区域，降低电能消耗。
处理好照度、光色、显色性、立体感、质感、闪光、眩光限制等各项指标要求。
重视空间清晰度，消除不必要的阴影，控制光热和紫外线辐射对人和物产生的不利影响。
要创造适宜的亮度分布和照度水平，限制眩光，减少烦躁不安。
应有效利用天然光，灯杆的要求：升降式高杆灯的顶部设有避雷针、防雨罩、呈60度分布的滑轮组和呈120度分布的挂勾系统。
防雨罩可以防止雨水进入灯杆内部，避免升降滑轮等部件受雨淋而锈蚀。
滑轮组是用来避免钢丝绳、电缆脱槽缠绕。
挂钩系统的设计十分合理，当灯盘降落时可以操作升降系统使挂钩自动翻转，保证钢丝绳在完成升降动作后安全可靠的卸载，延长钢丝绳的使用寿命。
在升降式高杆灯底部的长方形内腔中，除了安装电气控制系统外还安装电动机等升降系统。
电气控制系统安装在灯杆内部，可避免恶劣的室外环境导致升降运动的故障。
电气控制系统中设有各种电路过载保护装置。
系统中的电路的导电体广泛采用铜基镀银，以保证电气连接的良好接触。
升降式高杆灯的升降系统是通过电动机、（电磁制动式）蜗轮蜗杆减速器、安全联轴器、主钢丝绳、副钢丝绳、分绳器及动滑轮组等部件驱动灯盘的升降。
升降式高杆灯
升降式高杆灯安装使用说明书江苏名家汇电器有限公司目录一、挂钩式高杆照明灯具结构图二、传动机构简图三、主要技术参数四、结构特点五、安装说明六、操作与使用1．电器原理图2．灯盘升降操作3．电脑时控开关的定时设置七、安装基础图八、使用中的注意事项一、主要技术参数：主杆：1．安装总高度25m 2．灯盘直径 3.4m 3．配用电机功率 1.5KW 4．钢丝绳承载能力>1500Kg 5．升降速度3m/s 6．总重量2800Kg灯盘：1．灯盘直径： 3.4M 2．灯盘总重量：700KG 3．灯盘迎风面积：0.85m2升降机构：1．电机：型号SJ—4 功率：1.5K W 电压:380V 转速:150r/min减速器型号：WD100 速比：40 ：1钢丝绳灯盘钢丝绳：￠8×3主杆钢丝绳:￠10光源电器:飞利浦钠400W×24功率: 9.6KW电压:220V输入电源:三相四线 380V 50HZ全灯总功率:11.1KW全灯总重量:3500KG抗风速: 30M/S结构特点:1.升降式高杆灯由灯盘,灯杆,升降机构及电器装置等四部分组成2.活动灯盘采用优质型钢,镀锌板或是合金板、不锈钢板制造，结构合理，安全可靠，维修方便，内部安装光源电器，接线盒及导向机构。
灯盘由三根均布的￠6.7钢线绳悬挂,导向机构由6只紧贴的橡胶轮及压力装置组成,确保灯盘在升降的过程中不晃动,不倾斜,运行平稳,灯盘外形美观、大方,具有美化环境气氛的功效.3.灯杆采用优质钢板、由大型折弯机成形锥形杆体、分段焊接而成、在接口处均加焊有确其整体强度的内衬管，灯杆顶部安装有避雷装置，能保证雨季的安全使用，灯杆内外表面经热镀锌处理。
具有优良的抗腐功能，确保10——15年内不生锈4．升降机构由电机、连轴器。
钢丝绳卷筒、涡轮减速器、传动齿轮、钢丝绳、滑轮组、自动挂钩装置及限位开关等组件构成。
灯盘升降速度3M/min，升降平稳，传动部分安装灯杆的下部，操作维修方便，自动脱挂钩装置，挂脱准确方便，使灯盘在正常使用的过程中，钢丝绳不受力，延长了使用寿命，提高了安全性，双重保险的限位开关，确保灯盘上升时不发生“冲顶”事故。
高杆灯安装使用说明书
高杆灯操作说明书1.2.于固定结构的支撑架上，六个滚轮（分三组）将钢绳引入灯杆内，一个连接法兰将三根副钢绳与一根钢绳连接。
对应副钢绳支架的下面是3个挂钩盒，也为120°排列均布。
另外一个支架为电缆专用支架，两个塑料滚轮将电缆引入杆内，穿过钢绳连接法兰1.2米后打个结（打结是为了防止在提升时电缆滑落），待灯盘升到挂钩盒，挂上钩后，电缆方能引到杆底门内，然后在电路控制板上接入电源。
一条）柔性多芯橡胶国标电缆二、电路控制板电路控制板（实物一块）固定于杆底门内，输入交流380V三相四线（A、 B 、C、 N）；。
此板能控制灯盘升降和定时开关灯。
三、按钮遥控器按钮遥控器,连接于门内电路控制板上，遥控灯盘升降。
四、升降传动系统卷扬机和电机具有手动、电动功能，减速机构灵活、轻便；变速比合理，灯盘电动升降时速度不超过6m/min。
选用失电断电制动电机，采用电机过载保护装置。
3.高杆灯灯盘升降操作示意图4.灯盘的升降一、灯盘的上升：按动控制器上升按扭，电动机正向旋转，灯盘即沿灯杆平稳的上升。
在上升过程中，要密切注意有无异常的情况，如发现安全联轴器打滑，电动机、蜗轮蜗杆减速机的声音异常或其他异常情况，要立即停止上升，查寻原因，解决问题。
灯盘升到升降系统,要点动操作，并观察灯盘旋转，在旋转一定的角度后，停止上升，点动向下，直到灯盘平稳挂在灯杆上，表明挂钩已经到位(可观察钢丝绳松紧)，此时，钢丝绳卸载负荷，不再受力。
（注意：升降时人要离杆体外径5 米以上。
）上升完成后，把主电缆上的连接器，跟电器控制箱的插头对接。
二、灯盘的下降：先把主电缆上的连接器，跟电器控制箱的插头分离。
然后点动按控制器上升按扭，电动机正向旋转，使灯盘上升，当灯盘上升大约10CM左右时。
灯盘会向旋转一定的角度，表明灯盘已脱钩，电机停转，灯盘停止上升，观察灯盘摆动静止后，再按动下降按扭，电动机反向旋转，灯盘下降。
注意：照明电源的插头不要被电动机、底板等物拴住。
高杆灯安装施工方法
高杆灯安装施工方法一、高杆灯施工步骤1、吊装方案的编制：吊装成功的关键在于吊装方法的合理选择，吊装工程的安全问题往往出现在各种吊具选择的不合理。
吊装方案是指导吊装工程实施的技术文件，它在吊装工程中具有重要的位置。
2、灯杆运输前事先考察沿途路况，是否会有影响。
3、灯杆吊装采用汽车式起重机，是靠支腿支撑在地基上的，所有重量包括起重机自身重量和被吊装设备或构件的重量，均通过支腿传递到地基上。
由于起重机要做回转运动，地基各点的受力也是不均匀的，并在不断地变化。
如果地基在吊装过程中发生沉降，将会发生重大吊装事故。
因此，在吊装前必须对地基进行试验和验收，按规定对地基进行沉降预压试验，合格后方可吊装。
4、杆体套接及顶架组装。
5、垂直校整及起吊。
6、灯盘拼接及灯具镇流器安装。
7、灯具升降及定位、卸荷调试。
二、高杆灯安装施工机具三、高杆灯基础施工高杆灯基础定位准确，根据图纸坐标地点的地质条件，按照基础设计规范施工。
1、高杆灯基础的混凝土强度将符合设计要求，基础外观光滑、美观，外露部分的混凝土表面平整，不允许出现蜂窝麻面，必须做好基础制作的隐蔽工程记录和有关检验报告。
2、基础土质挖掘到原状黄土，如遇农耕土、填土、暗浜时采用砂石置换，必要时采用打桩、加固基础。
3、基础位置位于河道边，鱼塘中，首先用麻袋装土围堵，抽干水，角钢板桩四周打入深层，用挖土机挖掘到原状土，基底用20mm 原拌石机C10混凝土夯实，基础底现场土质因受到外界施工而呈现松软现象，及时与设计单位和现场监理联系研究解决方案。
4、位于河道边，鱼塘中的高杆灯，首先铺设施工便道和维修通道，以便日后施工和维修。
5、基础接地导体和钢筋网连接，与地脚和钢筋网的连接采用焊接，搭接长度不小于60mm，接地电阻不大于10Ω。
6、基础完工经经理工程师验收合格后，养护期达到28天以上，方可安装高杆灯灯杆和灯具。
四、高杆灯施工方法1、金属高杆灯杆表面进行防腐处理，如采用热浸锌或热铝喷涂，热浸锌厚度≥85μm，铝喷涂厚度≥80μm。
高杆灯安装使用说明书
高杆灯操作说明书1.2.高杆灯整体结构示意图结构简介：整体升降包括所有钢缆全部装入灯杆内。
一根电缆将按钮遥控盒及控制板连接起来。
具体如下：一、滑轮架结构滑轮架（实物如图，共一个），位于灯杆的顶部。
三根钢绳（副钢绳）以120°排列安装于固定结构的支撑架上，六个滚轮（分三组）将钢绳引入灯杆内，一个连接法兰将三根副钢绳与一根钢绳连接。
对应副钢绳支架的下面是3个挂钩盒，也为120°排列均布。
另外一个支架为电缆专用支架，两个塑料滚轮将电缆引入杆内，穿过钢绳连接法兰1.2米后打个结（打结是为了防止在提升时电缆滑落），待灯盘升到挂钩盒，挂上钩后，电缆方能引到杆底门内，然后在电路控制板上接入电源。
一条）柔性多芯橡胶国标电缆二、电路控制板电路控制板（实物一块）固定于杆底门内，输入交流380V三相四线（A、 B 、C、 N）；。
此板能控制灯盘升降和定时开关灯。
三、按钮遥控器按钮遥控器,连接于门内电路控制板上，遥控灯盘升降。
四、升降传动系统卷扬机和电机具有手动、电动功能，减速机构灵活、轻便；变速比合理，灯盘电动升降时速度不超过6m/min。
选用失电断电制动电机，采用电机过载保护装置。
3.高杆灯灯盘升降操作示意图4.灯盘的升降一、灯盘的上升：按动控制器上升按扭，电动机正向旋转，灯盘即沿灯杆平稳的上升。
在上升过程中，要密切注意有无异常的情况，如发现安全联轴器打滑，电动机、蜗轮蜗杆减速机的声音异常或其他异常情况，要立即停止上升，查寻原因，解决问题。
灯盘升到升降系统,要点动操作，并观察灯盘旋转，在旋转一定的角度后，停止上升，点动向下，直到灯盘平稳挂在灯杆上，表明挂钩已经到位(可观察钢丝绳松紧)，此时，钢丝绳卸载负荷，不再受力。
（注意：升降时人要离杆体外径5 米以上。
）上升完成后，把主电缆上的连接器，跟电器控制箱的插头对接。
二、灯盘的下降：先把主电缆上的连接器，跟电器控制箱的插头分离。
然后点动按控制器上升按扭，电动机正向旋转，使灯盘上升，当灯盘上升大约10CM左右时。
高杆灯安装施工方案之欧阳美创编
高、中杆灯及路灯安装安全技术施工方案一、施工依据：1、《武汉新港阳逻区三作业区一期工程起步阶段港内供配电电气施工图》2、《水运工程质量检验标准》JTS257-20083、国家和部颁发有关的标准、规范规定及标准图集、厂家技术要求等二、施工方位及主要工程量武汉新港阳逻港供配电工程中灯杆安装主要包括LED35m 高杆灯、普通35m高杆灯、15m中杆灯、太阳能LED8m路灯及灯具安装、调试。
（一）施工工序：基础预埋件的整理杆体的分节套接穿入钢丝绳和电缆头部安装吊装杆体的垂直度调试接通电源灯盘的安装和调试安装灯具调试（二）施工方法：35米卷扬式升降高杆的卷扬机和电气板出厂前已安装在杆体内，挂钩机构和头部已组装为总成，整个系统在厂内经过组装和调试。
运至现场的货物分成杆体（多节组成）、头部总成、挂钩机构总成、防雨盖、灯盘和辅件（钢丝绳、电缆、避雷针、灯盘托架、电动工具等）。
1、基础埋件的整理：清除混凝土基础表面的垃圾杂物，拆除包裹在预埋件螺栓上的防护物，复核各螺栓之间的间距尺寸（包括对角线尺寸），确认螺栓位置尺寸与图示尺寸相符。
视检螺栓螺纹无损伤，如有必要，应对螺纹进行整修，确保螺母能自由的拧上。
2、杆体的套接：在开始套接前，应将一根长度大于杆高的细钢丝或铁丝自电气门穿入杆体内，用于以后穿钢丝绳和电缆的引导，穿钢丝或铁丝的工作应与套接杆体同步进行。
（见图一）图一套接自杆体的最下节开始，逐节向上进行。
将带有法兰的基座节放置在靠近基础的适当位置（将电气维护门向上放置），使法兰盘着地，用木头垫块在离基座节前端约1.5m处垫起基座节前端，使基座节前端离地，以留下足够的空间用于上节杆体的插套。
在基座节上标出套接深度，各节杆体之间的套接深度，因杆体口径的大小而异，此深度尺寸可以从图纸中找到。
在杆体的两侧焊有用于挂套拉紧钢丝绳的螺母，起吊时应确认位置，使上下两节的螺母在同一直线位置上。
将上一节杆体用吊车吊起，使口径大的一端对准基座节前端，缓慢套入，尽可能地套入较大深度，同样在该节的前端垫上木垫块。
高杆灯施工工艺
高杆灯施工工艺2。
1、施工顺序高杆灯：施工放线→挖掘机基槽开挖→人工基槽底土方修整→机械夯实→浇注素砼垫层C15→钢筋绑扎→两侧模板安装→预埋件安装→浇注高杆灯基础砼C30→砼养护→土方回填。
2.2高杆灯施工方法2.2。
1、电缆沟基槽、电缆井沟槽、高杆灯基础沟槽土方开挖⑴施工时测量放线，严格控制标高,保证电缆沟的纵坡要求。
施工放线时，对出水口的水体及管道底标高进行复测。
⑵测量放线后，组织基槽土方开挖。
基槽土方开挖以机械为主，辅以人工修整。
水位较高处在基槽内设置集水坑，加强抽水，保持干地施工。
开挖机械选用小型挖掘机，在挖掘机开挖基槽土方时，沟底预留0。
2~0。
3米厚的土层暂不挖去，在下一道工序施工前用人工清理至设计标高，以保证不扰动原状土。
⑶若地基土受扰动，或需换填地基土，一般可利用砂或石渣等按20cm为一层、分层洒水夯实.⑷基槽土方开挖时将土弃于基槽两侧,弃土尽量远离沟槽口边缘（2m外，人工开挖的则不小于0。
8m外)，并控制一定高度（不超1.5m）。
开挖时有意识地分开可利用料及不可利用料,对不可利用料，利用装载机装自卸车运至场外。
2.2。
2、电缆沟、电缆井、高杆灯基础混凝土工程基槽验收后，及时拼装模板，将加工好的钢筋进行绑扎安装，进行混凝土浇筑。
混凝土由搅拌站集中拌制，用手推车运输至施工现场后浇筑。
⑴根据砼的强度要求准确计算出砼的配合比，并申报监理工程师审批,监理工程师同意后使用，使用过程中,严格按该配合比执行.⑵严格控制混凝土的搅拌时间和运输时间，混凝土运抵现浇现场时检查混凝土的拌和质量，若运输过程中出现机械故障，运输时间超过规定的时间,此斗(或车)砼不用于结构砼的浇注。
⑶砼现浇施工中，做坍落度试验，符合要求后浇注；若坍落度损失过大,试验人员可根据实际情况征得监理工程师同意后掺入适量水泥浆，以确保砼的水灰比不变的条件下调大砼坍落度。
⑷砼浇注前，检查模板及仓内，确保清洁、无杂物，模板拼缝严密，并经监理工程师批准后开始浇注砼.⑸砼浇注施工需严格控制分浆厚度，最厚不超过45cm，同时要严格控制砼自由下落高度,最高不能超过2m，超过2m要使用串筒或流槽，以免砼产生离析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
6.组装灯杆顶部辅助钢缆滑轮和主电缆滑轮。
Page 6
ppt课pp件t课pp件t课件
6
主钢缆、主电缆、辅助钢缆固定 一
Page 7
电缆预留1.5米与主钢缆用胶带扎紧
ppt课pp件t课pp件t课件
7
主钢缆、主电缆、辅助钢缆固定 二
Page 8
ppt课pp件t课pp件t课件
8
不锈钢螺丝固定挂钩，挂钩固定后要保证旋转灵活
有无反接现象。
Page 25
ppt课pp件t课pp件t课件
25
请在此添加公司的署名信息
－－如偏差严重需要重新调整辅助钢缆松紧度
－－收紧主钢缆，在合适位置用胶布设标记
ppt课pp件t课pp件t课件
19
确认主电缆接线位置与灯头接线位置
Page 20
ppt课pp件t课pp件t课件
20
接主电缆并固定
Page 21
ppt课pp件t课pp件t课件
21
将灯头升至顶端挂钩，主钢丝缠绕第一圈时要注意用扳 手砸紧
14
14.起杆，吊带一端固定杆底部，另一端系与第三节灯 杆靠近灯杆顶部2/3处，系绳方便脱钩。
Page 15
ppt课pp件t课pp件t课件
15
调整灯杆垂直上紧螺丝
Page 16
ppt课pp件t课pp件t课件
16
16.组装灯盘，穿线，两头预留50CM，零线接一起。
Page 17
（双控隔一并一，三控隔二并一）
Page 22
——至顶端后，在主钢缆合适位置设标记 ——距离挂钩位置20CM处另缠胶布做脱钩标记
ppt课pp件t课pp件t课件
22
调节时钟，部分需要长按开锁
Page 23
ppt课pp件t课pp件t课件
23
依据实际情况接线
Page 24
ppt课pp件t课pp件t课件
24
注意事项：
高杆灯安装需要胆大心细 380V电压，通电前一定要配合专业电工检查线路联接各处
1.卸车，灯杆放置到位，底部开门口向上，两边塞住固定，顶端垫起 大约与底部成水平
Page 1
ppt课pp件t课pp件t课件
1
2.插入灯盘固定圆环，穿入引线铁丝
Page 2
ppt课pp件t课pp件t课件
2
3.对接灯杆，在插入的细杆端1.2米处做标记，吊带固定 两根灯杆的中间部分起吊对接，用大锤敲击插入需大
ppt课pp件t课pp件t课件
17
接灯头电缆，注意线序
--灯头安装完毕后，接电检查
Page 18
ppt课pp件t课pp件t课件
18
如果灯盘底部圆环直径小于灯杆直径，则需要将灯盘 逐一吊升至合适位置再进行拼接固定
Page 19
－－松主钢缆，收紧辅助钢缆(否则灯盘无法升 到顶端)并检查灯盘水平
Page 11
ppt课pp件t课pp件t课件
11
安装辅助钢缆滑轮和主电缆滑轮
Page 12
ppt课pp件t课pp件t课件
12
将主电缆和辅助钢缆放入滑轮内加保险螺丝固定
Page 13
固定完毕后，要保障滑轮转动灵活
ppt课pp件t课pp件t课件
13
安装避雷防雨帽
Page 14
ppt课pp件t课pp件t课件
>50CM
Page 3
ppt课pp件t课pp件t课件
3
4.电机挂主钢缆绕“8”字。接电源线，吊装电机注意 位置居中。使用螺丝固定
Page 4
ppt课pp件t课pp件t课件
4
5.主钢缆与控制电缆滚放开注意不能缠绕，置于灯杆底 部用铁丝引至灯杆顶端
Page 5
ppt课pp件t课pp件t课件
Page 9
挂钩位置不能位于辅助钢缆滑轮垂直线下
ppt课pp件t课pp件t课件
9
控制电缆穿出灯杆外打结接行程限位开关
挂钩开关
脱钩开关
总保险开关
Page 10
从灯杆顶部依次向下为：总保险开关、脱钩开关、挂钩开关。
ppt课pp件t课pp件t课件
10
挂钩行程开关要与挂钩至顶部的距离相同或稍短1CM。
