电力用户用电信息采集终端
电力用户用电信息采集系统通信协议 第一部分学习

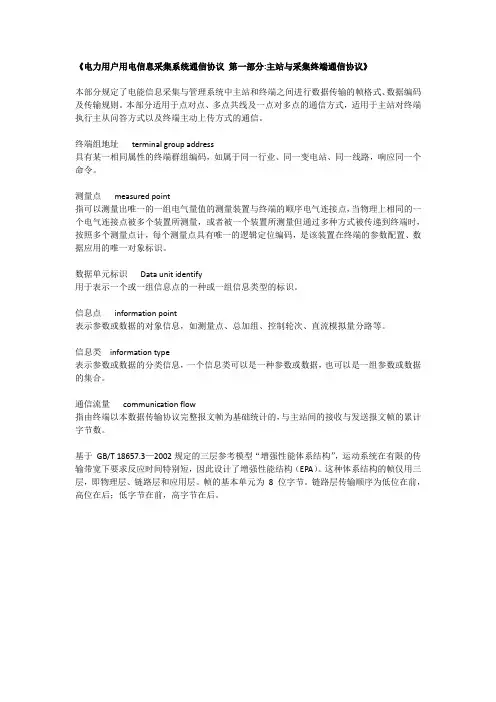

《电力用户用电信息采集系统通信协议第一部分:主站与采集终端通信协议》本部分规定了电能信息采集与管理系统中主站和终端之间进行数据传输的帧格式、数据编码及传输规则。
本部分适用于点对点、多点共线及一点对多点的通信方式，适用于主站对终端执行主从问答方式以及终端主动上传方式的通信。
终端组地址terminal group address具有某一相同属性的终端群组编码，如属于同一行业、同一变电站、同一线路，响应同一个命令。
测量点measured point指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点，当物理上相同的一个电气连接点被多个装置所测量，或者被一个装置所测量但通过多种方式被传递到终端时，按照多个测量点计，每个测量点具有唯一的逻辑定位编码，是该装置在终端的参数配置、数据应用的唯一对象标识。
数据单元标识Data unit identify用于表示一个或一组信息点的一种或一组信息类型的标识。
信息点information point表示参数或数据的对象信息，如测量点、总加组、控制轮次、直流模拟量分路等。
信息类information type表示参数或数据的分类信息，一个信息类可以是一种参数或数据，也可以是一组参数或数据的集合。
通信流量communication flow指由终端以本数据传输协议完整报文帧为基础统计的，与主站间的接收与发送报文帧的累计字节数。
基于GB/T 18657.3—2002规定的三层参考模型“增强性能体系结构”，运动系统在有限的传输带宽下要求反应时间特别短，因此设计了增强性能结构（EPA）。
这种体系结构的帧仅用三层，即物理层、链路层和应用层。
帧的基本单元为8 位字节。
链路层传输顺序为低位在前，高位在后；低字节在前，高字节在后。
传输规则：a）线路空闲状态为二进制1。
b）帧的字符之间无线路空闲间隔；两帧之间的线路空闲间隔最少需33 位。
c）如按e）检出了差错，两帧之间的线路空闲间隔最少需33 位。
用电信息采集终端异常原因分析及防范措施
用电信息采集终端异常原因分析及防范措施摘要：随着我国经济的不断进步，用电技术也在不断的发展。
用电信息的采集和维护也变得十分重要。
它分为专变采集终端和集中抄表终端信息采集终端。
适用我国电表各种规范主要有：对多时段多费率进行分别统计对有功和无功使用状况进行测量。
测算电压、电流等多方信息。
在用电中，只能表示电网的基础设备，智能表的安装主要在终端进行安装。
在智能表的安装上有双向通信以及采集数据的作用。
智能表安装终端主要功能是用于实时监控。
在电力系统的监控中主要检测用户的用电信息方面起到至关重要的作用。
关键词：用电信息采集；终端异常；原因分析；防范措施1 用电信息采集系统终端运行在电力系统中，电力信息采集系统的终端运行要求主要包括以下几点：首先，在电信信息采集系统的终端运行中，借助其信息技术，可以保证电力设备在正常负荷下运行，从而促进电力系统的安全稳定运行，满足电力系统负荷功能的需求。
其次，在电力系统中，电力信息采集系统利用信息技术控制电力系统的运行。
一旦运行中出现问题，及时解决，保证电力系统安全稳定运行。
因此，在电力系统中，电力信息采集系统的终端运行也满足了配电所和变电站的监控需求。
最后，在电力系统中，电能质量是关键。
因此，在电力系统运行中，通过电力信息采集终端对电力系统的供电进行监控，有效地检测出相应的电能质量，从而最大限度地提高数据利用的可能性，为用户提供优质的电力。
因此，在电力系统中，电力信息采集终端的运行可以满足电能质量检测的需要。
2 终端异常分析及处理2.1 终端不在线采集终端的不在线状态可能是由终端设备本身质量问题、人工安装问题、现场环境影响等多种因素造成的。
终端不在线可分为两种：长期不在线和运行一段时间后不在线。
通常两种类型的不在线状态，均可按照以下步骤进行故障排查：第一步，从采集终端的液晶屏和运行指示灯显示状态切入；第二步，在终端液晶显示在线前提下进行分析；第三步，进行在线不稳定状况的分析。
电力用户用电信息采集系统操作手册2
电力用户用电信息采集系统操作手册2采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单，根据调试工单内容，配合现场完成终端调试工作。
1.2操作说明点击【基本应用】->【终端管理】->【远程调试】进入远程调试页面。
通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。
如下图所示：点击查询结果超链接，进入终端调试结果明细页面，如下图所示：点击触发调试按钮，进行终端调试页面，如下图所示：面增加了调试结果记录功能，记录终端进行那几步调试；如下图所示：完成的工单进行归档。
2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：终端当地电能表显示号台区集中抄表停抄/投抄设置载波从节点附属节点地址抄表参数终端抄表运行参数设置集中器下行通信模块的参数设置终端台区集中抄表重点户设置事件参数有功总电能量差动越限事件参数设置终端声音告警允许∕禁止设置电能表异常判别阈值设定本地端口参数终端脉冲配置参数终端状态量输入参数终端电压/电流模拟量配置参数直流模拟量参数直流模拟量接入参数注意：此功能页面只支持09或13规约终端进行参数设置，对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。
2.2操作说明点击【基本应用】->【终端管理】->【参数管理】->【终端参数设置】进入终端参数设置页面，如下图所示：【保存召测结果】按钮为将右侧的召测值保存到数据库；【保存】按钮为将左侧的维护值保存到数据库；【保存并下发】按钮为将左侧的维护值保存到数据库并下发到终端；【按默认值下发】按钮为直接将数据库中终端的参数值直接下发到终端。
3软件升级3.1软件版本管理3.1.1终端版本召测3.1.1.1业务描述对升级程序版本进行管理；上传检测通过的厂家终端升级文件，对其升级目的、支持的原版本文件、升级后的新版本文件进行管理。
供电公司电力用户用电信息采集系统解决方案
汇报人： 2023-11-18
目 录
• 引言 • 电力用户用电信息采集系统概述 • 供电公司电力用户用电信息采集系统解决方案
总体架构 • 供电公司电力用户用电信息采集系统解决方案
实施方案
目 录
• 供电公司电力用户用电信息采集系统解决方案 应用案例
• 供电公司电力用户用电信息采集系统解决方案 前景展望及未来发展趋势
配备专业人才
招聘和培养具备电力和信息技 术专业知识的人才，提高项目 的实施效率和质量。
加强沟通协调
与供电公司和电力用户保持密 切沟通，协调好各方面的需求 和问题。
做好技术支持和维护
提供及时的技术支持和维护服 务，确保系统的稳定性和可靠
性。
供电公司电力用
05 户用电信息采集 系统解决方案应
用案例
案例一：用电检查案例
总结词
用电检查效率提升
详细描述
通过用电信息采集系统，供电公司可以实时监测和记录电力用户的用电数据，包括电量、功率、电压等参数。这 有助于用电检查人员快速发现异常用电行为，如窃电、违规用电等，并及时采取措施处理，有效提高了用电检查 的效率和准确性。
案例二：客户服务案例
总结词
客户服务质量提升
详细描述
用电信息采集系统可以帮助供电公司更好地了解电力用户的需求和问题，及时响应并解决客户的问题 和投诉。例如，通过分析电力用户的用电数据，可以发现电压不稳定、电量消耗异常等问题，并主动 联系客户了解情况并解决问题，提高了客户满意度和服务质量。
3
云计算技术
利用云计算技术实现系统的云端化，降低系统建 设和运营成本，提高系统的灵活性和可扩展性。
系统在智能电网中的发展前景预测
电力用户用电信息采集系统

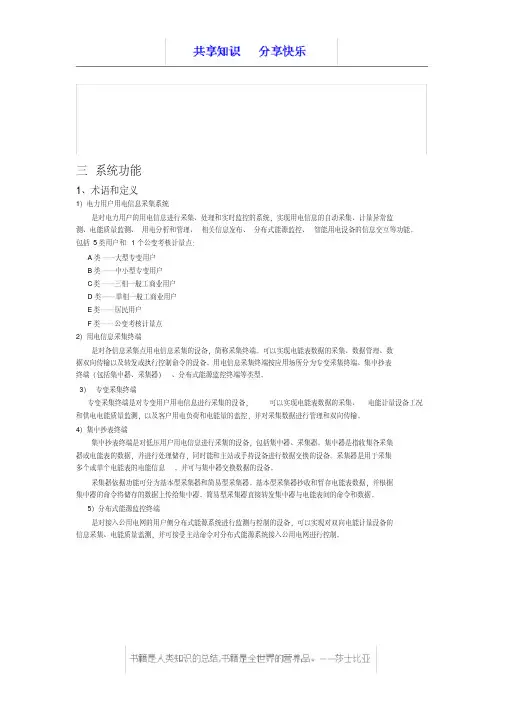

三系统功能1、术语和定义1）电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。
包括5类用户和1个公变考核计量点：A类——大型专变用户B类——中小型专变用户C类——三相一般工商业用户D类——单相一般工商业用户E类——居民用户F类——公变考核计量点2）用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。
可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。
用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。
3）专变采集终端专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。
4）集中抄表终端集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。
集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。
采集器是用于采集多个或单个电能表的电能信息, 并可与集中器交换数据的设备。
采集器依据功能可分为基本型采集器和简易型采集器。
基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。
简易型采集器直接转发集中器与电能表间的命令和数据。
5）分布式能源监控终端是对接入公用电网的用户侧分布式能源系统进行监测与控制的设备，可以实现对双向电能计量设备的信息采集、电能质量监测，并可接受主站命令对分布式能源系统接入公用电网进行控制。
2、系统功能数据采集根据不同业务对采集数据的要求，编制自动采集任务,并管理各种采集任务的执行，检查任务执行情况。
采集的主要数据项有电能量数据、交采数据、工况数据、电能质量统计数据、事件记录数据等。
浅谈电力用户用电信息采集系统

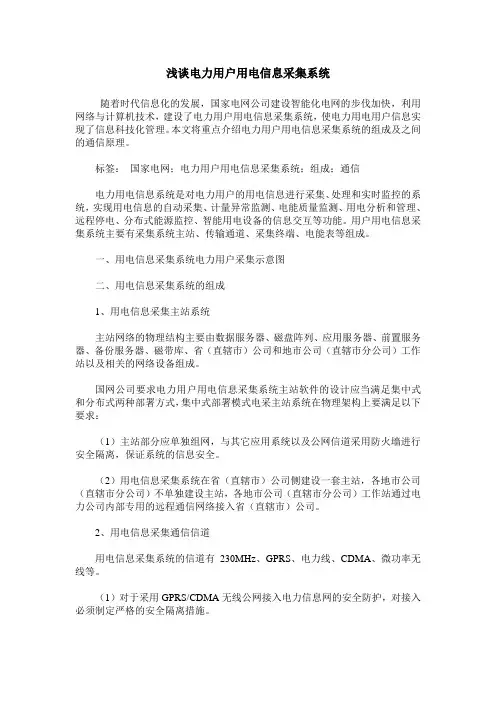

浅谈电力用户用电信息采集系统随着时代信息化的发展，国家电网公司建设智能化电网的步伐加快，利用网络与计算机技术，建设了电力用户用电信息采集系统，使电力用电用户信息实现了信息科技化管理。
本文将重点介绍电力用户用电信息采集系统的组成及之间的通信原理。
标签：国家电网；电力用户用电信息采集系统；组成；通信电力用电信息系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、远程停电、分布式能源监控、智能用电设备的信息交互等功能。
用户用电信息采集系统主要有采集系统主站、传输通道、采集终端、电能表等组成。
一、用电信息采集系统电力用户采集示意图二、用电信息采集系统的组成1、用电信息采集主站系统主站网络的物理结构主要由数据服务器、磁盘阵列、应用服务器、前置服务器、备份服务器、磁带库、省（直辖市）公司和地市公司（直辖市分公司）工作站以及相关的网络设备组成。
国网公司要求电力用户用电信息采集系统主站软件的设计应当满足集中式和分布式两种部署方式，集中式部署模式电采主站系统在物理架构上要满足以下要求：（1）主站部分应单独组网，与其它应用系统以及公网信道采用防火墙进行安全隔离，保证系统的信息安全。
（2）用电信息采集系统在省（直辖市）公司侧建设一套主站，各地市公司（直辖市分公司）不单独建设主站，各地市公司（直辖市分公司）工作站通过电力公司内部专用的远程通信网络接入省（直辖市）公司。
2、用电信息采集通信信道用电信息采集系统的信道有230MHz、GPRS、电力线、CDMA、微功率无线等。
（1）对于采用GPRS/CDMA无线公网接入电力信息网的安全防护，对接入必须制定严格的安全隔离措施。
（2）对于采用230MHz无线专网接入电力信息网的安全防护，应采取身份认证、报文加密、消息摘要、时间戳技术等措施。
（3）采集终端应包含具备对称算法和非对称算法的安全芯片，采用完善的安全设计、安全性能检测、认证与加密措施，以保证数据传输的安全。
用电信息采集终端基础知识
终端调试
• 送电后设置终端参数
采集参数：包括采集电能表数量，各只电能表所在路数和 序号，通讯规约，表地址等。 与主站的通讯参数：终端通讯主通道，备用通道，IP地址、 网关、子网掩码等（GPRS方式不需要设置，SIM卡自动寻 网）。
• 主站添加档案
• 将客户、终端档案从CMS系统内导入主站系统——监测到 终端上线——下发数据采集任务、负荷（电量）控制方案 等——定时采集数据，实现监控。
采集模块
专变终端
多采用RS485串口通信方式与电能表连接， 实现数据采集
集中抄表终端 多采用载波或RS485总线通信方式与电能表连
接，一个采集器可连接多个电表，一个集中器 可连接多个采集器，实现数据采集
用电信息采集终端工作原理
通讯模块支持热插拔
专变终端
主要有光纤网络通讯、GPRS（CDMA）、电 话拨号、 230M Hz无线通信及载波通信等
集中抄表终端 主要有光纤网络通讯、GPRS（CDMA）、及
载波通信等
用电信息采集终端工作原理
中央处理单元接收数据、存储数据、发送 数据，扣减电量，根据设定好的判断条件 生成报警事项等。 显示模块显示终端的一些信息，便于现场 查看。包括电压、电流、是否接跳闸端口 、是否保电、剩余电量等等，一般采用液 晶显示屏。
集中抄表终端
用于低压商业、小动 力、办公、居民等用 户用电信息采集 包括集中器、采集器 采集器可下挂多块电 表，集中器可下挂多 个采集器
分布式能源监控终端
用于接入公用电网的 用户侧分布是能源系 统 实现对双向电能计量 设备的信息采集、电 能质量监测，并可接 受主站命令对分布式 能源系统接入公用电 网进行控制
智能电网
用电信息采集系统未来发展方向
最新版电力用户用电信息采集系统常见故障操作手册
电力用户用电信息采集系统常见故障操作手册1 用电信息采集系统简介用电信息采集系统由采集主站、采集设备、电能表以及之间的通信组成，其结构如下图所示：采集主站远程通信采集设备本地通信电能表采集主站是采集系统的管理和控制中心，主要功能是对数据传输、数据处理和数据应用及系统安全与运行进行管理，同时也能实现与不同系统的数据集成和交换；图1-1 用电信息采集系统主站采集设备是指采集终端、集中器、采集器等现场设备，这些设备主要分布在各个供电公司所管辖区域内，主要功能是抄收电能表数据；图1-2 采集设备电能表是现场计量用单相或三相智能电能表；图1-3 智能电能表远程通信为采集主站与采集设备之间的数据传输通道，其通信方式有光纤、230MHz无线和GPRS/CDMA无线公网等。
目前四川省采集远程通信使用的是移动GPRS通信。
图1-4 远程通信模块本地通信为采集设备与电能表之间、不同采集设备之间的数据通道，主要通信方式有RS485、电力线载波、微功率无线等。
在四川，采集设备与电能表之间主要为RS485通信方式，采集设备之间主要为电力线载波通信方式。

图1-5 本地通信模块2 采集故障处理流程电力用户用电信息采集故障在采集主站中通常表现为两种方式：终端（集中器）不在线故障和终端（集中器）在线故障。
终端在线故障又可分为表计数据全未抄回故障以及部分未抄回故障。
图2-1 采集故障分类用电信息采集系统故障处理的基本流程如下：图2-2 采集故障处理流程图（1）在“统计查询”—“数据查询分析”—“集中器抄表”功能中按照采集成功率进行查询，将成功率低的台区提出，记录其终端地址，以便故障处理；图2-3 采集主站统计查询界面（2）在“运行管理”—“现场管理”—“现场调试”功能中输入相应的终端地址，点击“Go”，如果该台区名称前为红点则为终端不在线，绿点则为终端在线但所有表计抄收失败。
图2-4 采集主站现场调试界面（3）在“集中器抄表”中勾选成功率低的台区，然后点击“抄表成功明细”-“抄表失败清单”中查询抄收失败的详细电表，打印记录，以便到现场故障处理。
什么是用户用电信息采集系统
电力用户用电信息采集系统电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统,实现用电信息的自动采集、计量异常和电能质量监测、用电分析和管理,具备相关信息发布、分布式能源的监控、智能用电设备的信息交互等功能.用电信息采集终端用电信息采集终端是负责各信息采集点的电能信息的采集、数据管理、数据双向传输以及转发或执行控制命令的设备.用电信息采集终端按应用场所分为专变采集终端、集中抄表终端包括集中器、采集器、分布式能源监控终端等类型.专变采集终端专变采集终端是专变用户电能信息采集终端,实现对专变用户的电能信息采集,包括电能表数据采集、电能计量设备工况和供电电能质量监测,以及客户用电负荷和电能量的监控,并对采集数据进行管理和传输.集中抄表终端集中抄表终端是对低压用户电能信息进行采集的设备,包括集中器、采集器.集中器是指收集各采集终端或电能表的数据,并进行处理储存,同时能和主站或手持设备进行数据交换的设备.采集器是用于采集多个电能表电能信息, 并可与集中器交换数据的设备.采集器依据功能可分为基本型采集器和简易型采集器.基本型采集器抄收和暂存电能表数据,并根据集中器的命令将储存的数据上传给集中器.简易型采集器直接转发集中器与电能表间的命令和数据.系统功能系统主要功能包括系统数据采集、数据管理、控制、综合应用、运行维护管理、系统接口等.1.1 数据采集根据不同业务对采集数据的要求,编制自动采集任务,包括任务名称、任务类型、采集群组、采集数据项、任务执行起止时间、采集周期、执行优先级、正常补采次数等信息,并管理各种采集任务的执行,检查任务执行情况.1.1.1 采集数据类型项系统采集的主要数据项有：1电能量数据：总电能示值、各费率电能示值、总电能量、各费率电能量、最大需量等； 2交流模拟量：电压、电流、有功功率、无功功率、功率因数等；3工况数据：采集终端及计量设备的工况信息；4电能质量越限统计数据：电压、电流、功率、功率因数、谐波等越限统计数据；5事件记录数据：终端和电能表记录的事件记录数据；6其他数据：费控信息等.1.1.2 采集方式主要采集方式有：1定时自动采集按采集任务设定的时间间隔自动采集终端数据,自动采集时间、间隔、内容、对象可设置.当定时自动数据采集失败时,主站应有自动及人工补采功能,保证数据的完整性.2随机召测根据实际需要随时人工召测数据.如出现事件告警时,随即召测与事件相关的重要数据,供事件分析使用.3主动上报在全双工通道和数据交换网络通道的数据传输中,允许终端启动数据传输过程简称为主动上报,将重要事件立即上报主站,以及按定时发送任务设置将数据定时上报主站.主站应支持主动上报数据的采集和处理.1.1.3 采集数据模型通过需求分析,按照电力用户性质和营销业务需要,将电力用户划分为六种类型,并分别定义不同类型用户的采集要求、采集数据项和采集数据最小间隔,采集数据模型见附表1.大型专变用户A类：立约容量在100kVA及以上的专变用户.中小型专变用户B类：立约容量在100kVA以下的专变用户.三相一般工商业用户C类：包括低压商业、小动力、办公等用电性质的非居民三相用电.单相一般工商业用户D类：包括低压商业、小动力、办公等用电性质的非居民单相用电.居民用户E类：用电性质为居民的用户.公用配变考核计量点F类：即公用配变上的用于内部考核的计量点.其它关口计量点的采集数据项、采集间隔、采集方式可参照执行.1.1.4 采集任务执行质量统计分析检查采集任务的执行情况,分析采集数据,发现采集任务失败和采集数据异常,记录详细信息.统计数据采集成功率、采集数据完整率.1.2 数据管理1.2.1 数据合理性检查提供采集数据完整性、正确性的检查和分析手段,发现异常数据或数据不完整时自动进行补采.提供数据异常事件记录和告警功能；对于异常数据不予自动修复,并限制其发布,保证原始数据的唯一性和真实性.1.2.2 数据计算、分析根据应用功能需求,可通过配置或公式编写,对采集的原始数据进行计算、统计和分析.包括但不限于：a 按区域、行业、线路、自定义群组、单客户等类别,按日、月、季、年或自定义时间段,进行负荷、电能量的分类统计分析.b电能质量数据统计分析,对监测点的电压、电流、功率因数、谐波等电能质量数据进行越限、合格率等分类统计分析.c计算线损、母线不平衡、变损等.1.2.3 数据存储管理采用统一的数据存储管理技术,对采集的各类原始数据和应用数据进行分类存储和管理,为“SG186”一体化平台及其它系统提供数据共享和分析利用.按照访问者受信度、数据频度、数据交换量的不同,对外提供统一的实时或准实时数据服务接口,为其它系统开放有权限的数据共享服务.提供系统级和应用级完备的数据备份和恢复机制.1.2.4 数据查询系统支持数据综合查询功能,并提供组合条件方式查询相应的数据页面信息.1.3 控制系统通过对终端设置功率定值、电量定值、电费定值以及控制相关参数的配置和下达控制命令,实现系统功率定值控制、电量定值控制和电费定值控制功能,系统亦可直接向终端下达远程直接开关控制命令,实现遥控功能.系统具有点对点控制和点对面控制两种基本方式.1.3.1 功率定值控制功率控制方式包括时段控、厂休控、营业报停控、当前功率下浮控等.系统根据业务需要提供面向采集点对象的控制方式选择,管理并设置终端负荷定值参数、开关控制轮次、控制开始时间、控制结束时间等控制参数,并通过向终端下发控制投入和控制解除命令,集中管理终端执行功率控制.控制参数及控制命令下发、开关动作应有操作记录.1.3.2 电量定值控制电量定制控制方式主要为月电量定值闭环控制.系统根据业务需要提供面向采集点对象的控制方式选择,管理并设置终端月电量定值参数、开关控制轮次等控制参数,并通过向终端下发控制投入和控制解除命令,集中管理终端执行电量控制.控制参数及控制命令下发、开关动作应有操作记录.1.3.3 费率定值控制系统可向终端设置电能量费率时段和费率以及费控控制参数,包括购电单号、预付电费值、报警和跳闸门限值,向终端下发费率定值控制投入或解除命令,终端根据报警和跳闸门限值分别执行告警和跳闸.控制参数及控制命令下发、开关动作应有操作记录.1.3.4 远方控制1遥控主站可以根据需要向终端或电能表下发遥控跳闸命令,控制用户开关跳闸.主站可以根据需要向终端或电能表下发允许合闸命令,由用户自行闭合开关.遥控跳闸命令包含告警延时时间和限电时间.控制命令可以按单地址或组地址进行操作,所有操作应有操作记录.2保电主站可以向终端下发保电投入命令,保证终端的被控开关在任何情况下不执行任何跳闸命令.保电解除命令可以使终端恢复正常受控状态.3剔除主站可以向终端下发剔除投入命令,使终端处于剔除状态,此时终端对任何广播命令和组地址命令除对时命令外均不响应.剔除解除命令使终端解除剔除状态,返回正常状态.1.4 综合应用1.4.1 自动抄表管理根据采集任务的要求,自动采集系统内电力用户电能表的数据,获得电费结算所需的用电计量数据和其它信息.1.4.2 费控管理费控管理需要由主站、终端、电能表多个环节协调执行,实现费控控制方式也有主站实施费控、终端实施费控、电能表实施费控三种形式.1主站实施费控根据用户的缴费信息和定时采集的用户电能表数据,计算剩余电费,当剩余电费等于或低于报警门限值时,通过采集系统主站或其它方式发催费告警通知,通知用户及时缴费.当剩余电费等于或低于跳闸门限值时,通过采集系统主站下发跳闸控制命令,切断供电.用户缴费成功后,可通过主站发送允许合闸命令,允许合闸.2采集终端实施费控根据用户的缴费费信息,主站将电能量费率时段和费率以及费控参数包括购电单号、预付电费值、报警和跳闸门限值等参数下发终端并进行存储.当需要对用户进行控制时,向终端下发费控投入命令,终端定时采集用户电能表数据,计算剩余电费,终端根据报警和跳闸门限值分别执行告警和跳闸.用户缴费成功后,可通过主站发送允许合闸命令,允许合闸.3电能表实施费控根据用户的缴费费信息,主站将电能量费率时段和费率以及费控参数包括购电单号、预付电费值、报警和跳闸门限值等参数下发电能表并进行存储.当需要对用户进行控制时,向电能表下发费控投入命令,电能表实时计算剩余电费,电能表根据报警和跳闸门限值分别执行告警和跳闸.用户缴费成功后,可通过主站发送允许合闸命令,允许合闸.1.4.3 有序用电管理根据有序用电方案管理或安全生产管理要求,编制限电控制方案,对电力用户的用电负荷进行有序控制,并可对重要用户采取保电措施,可采取功率定值控制和远方控制两种方式.执行方案确定参与限电的采集点并编制群组,确定各采集点的控制方式,负荷定值参数、开关控制轮次、控制开始时间、控制结束时间等控制参数.控制参数批量下发给参与限电的所有采集点的相应终端.通过向各终端下发控制投入和控制解除命令,终端执行并有相应控制参数和控制命令的操作记录.1.4.4 用电情况统计分析1.4.4.1 综合用电分析1负荷分析按区域、行业、线路、电压等级、自定义群组、用户、变压器容量等类别对象,以组合的方式对一定时段内的负荷进行分析,统计负荷的最大值及发生时间、最小值及发生时间,负荷曲线趋势,并可进行同期比较,以便及时了解系统负荷的变化情况.2负荷率分析按区域、行业、线路、电压等级、自定义群组等统计分析各时间段内的负荷率,并可进行趋势分析.3电能量分析按区域、行业、线路、电压等级、自定义群组、用户等类别,以日、月、季、年或时间段等时间维度对系统所采集的电能量进行组合分析,包括统计电能量查询、电能量同比环比分析、电能量峰谷分析、电能量突变分析、用户用电趋势分析和用电高峰时段分析、排名等.4三相平衡度分析通过分析配电变压器三相负荷或者台区下所属用户按相线电能量统计数据,确定三相平衡度,进而适当调整用户相线分布,为优化配电管理奠定基础.1.4.4.2 负荷预测支持分析地区、行业、用户等历史负荷、电能量数据,找出负荷变化规律,为负荷预测提供支持.1.4.5 异常用电分析1.4.5.1 计量及用电异常监测对采集数据进行比对、统计分析,发现用电异常.如同一计量点不同采集方式的采集数据比对或实时数据和历史数据的比对,发现功率超差、电能量超差、负荷超容量等用电异常,记录异常信息.对现场设备运行工况进行监测,发现用电异常.如计量柜门、TA/TV 回路、表计状态等,发现异常,记录异常信息.用采集到的历史数据分析用电规律,与当前用电情况进行比对分析,分析异常,记录异常信息.发现异常后,启动异常处理流程,将异常信息通过接口传送到相关职能部门.1.4.5.2 重点用户监测对重点用户提供用电情况跟踪、查询和分析功能.可按行业、容量、电压等级、电价类别等分类组合定义,查询重点用户或用户群的信息.查询信息包括历史和实时负荷曲线、电能量曲线、电能质量数据、工况数据以及异常事件信息等.1.4.5.3 事件处理和查询根据系统应用要求,主站将终端记录的告警事件设置为重要事件和一般事件.对于不支持主动上报的终端,主站接收到来自终端的请求访问要求后,立即启动事件查询模块,召测终端发生的事件,并立即对召测事件进行处理.对于支持主动上报的终端,主站收到终端主动上报的重要事件,应立即对上报事件进行处理.主站可以定期查询终端的一般事件或重要事件记录,并能存储和打印相关报表.1.4.6 电能质量数据统计1.4.6.1 电压越限统计对电压监测点的电压按照电压等级进行分类分析,分类统计电压监测点的电压合格率、电压不平衡度等.1.4.6.2 功率因数越限统计按照不同用户的负荷特点,对用户设定相应的功率因数分段定值,对功率因数进行考核统计分析；记录用户指定时间段内的功率因数最大值、最小值及其变化范围；超标用户分析统计、异常记录等.1.4.6.3 谐波数据统计统计按设置的电压、电流谐波限值对监测点的电压谐波、电流谐波进行分析,记录分相2～19次谐波电压含有率及总畸变率日最大值及发生时间,统计分相谐波越限数据.1.4.7 线损、变损分析根据各供电点和受电点的有功和无功的正/反向电能量数据以及供电网络拓扑数据,按电压等级、分区域、分线、分台区进行线损的统计、计算、分析.可按日、月固定周期或指定时间段统计分析线损.主站应能人工编辑和自动生成线损计算统计模型.变损分析,是指将计算出的电能量信息作为原始数据,将原始数据注入到指定的变损计算模型中,生成对应计量点各变压器的损耗率信息.变损计算模型可以通过当前的电网结构自动生成,也支持对于个别特殊变压器进行特例配置.1.4.8 增值服务系统采用一定安全措施后,可以实现以下增值服务功能：系统具备通过WEB进行综合查询功能,满足业务需求.能够按照设定的操作权限,提供不同的数据页面信息及不同的数据查询范围.WEB信息发布,包括原始电能量数据、加工数据、参数数据、基于统计分析生成的各种电能量、线损分析、电能质量分析报表、统计图形曲线、棒图、饼图网页等.系统可以提供数据给相关支持系统,实现通过手机短信、语音提示等多种方式及时向用户发布用电信息、缴费通知、停电通知、恢复供电等相关信息,实现短信提醒、信息发布等功能.可支持网上售电服务,通过银电联网,费控费数据与系统进行实时交换.可以提供相关信息网上发布、分布式能源的监控、智能用电设备的信息交互等扩展功能.1.5 运行维护管理1.5.1 系统对时系统具有与标准时钟对时的功能,并支持从其它系统获取标准时间.主站可以对系统内全部终端进行广播对时或批量对时,也可以对单个终端进行对时.主站可以对时钟误差<5min的电能表进行远程校时.1.5.2 权限和密码管理对系统用户进行分级管理,可进行包括操作系统、数据库、应用程序三部分的用户密码设置和权限分配.并可根据业务需要,按照业务的涉及内容进行密码限制.登录系统的所有操作员都要经过授权,进行身份和权限认证,根据授权权限使用规定的系统功能和操作范围.1.5.3 采集终端管理终端管理主要对终端运行相关的采集点和终端档案参数、配置参数、运行参数、运行状态等进行管理.主站可以对终端进行远程配置和参数设置,支持新上线终端自动上报的配置信息.主站可以向终端下发复位命令,使终端自动复位.1.5.4 档案管理主要对维护系统运行必须的电网结构、用户、采集点、设备进行分层分级管理.系统可实现从营销和其它系统进行相关档案的实时同步和批量导入及管理,以保持档案信息的一致性和准确性.1.5.5 通信和路由管理对系统使用的通信设备、中继路由参数等进行配置和管理.对系统使用的公网信道进行流量管理.1.5.6 运行状况管理运行状况管理包括主站、终端、专用中继站运行状况监测和操作监测：1主站运行工况监测实时显示通信前置机、应用服务器以及通信设备等的运行工况；检测报文合法性、统计每个通信端口及终端的通讯成功率；2终端运行工况监测终端运行状态统计包括各类终端的台数,投运台数、终端数据采集情况包括电能表数据采集、通信情况的分析和统计；3专用中继站运行监测实时显示中继站的运行状态,工作环境参数；4操作监测通过权限统一认证机制,确认操作人员情况,所在进程及程序、操作权限等内容.系统自动记录重要操作包括参数下发、控制下发、增删终端、增删电能表等的当前操作员、操作时间、操作内容、操作结果等信息,并在值班日志内自动显示.1.5.7 维护及故障记录自动检测主站、终端以及通信信道等运行情况,记录故障发生时间、故障现象等信息,生成故障通知单,提示标准的故障处理流程及方案,并建立相应的维护记录.统计主站和终端的月/年可用率,对各类终端进行分类故障统计.对电能表运行状态进行远程监测,及时发现运行异常并告警.1.5.8 报表管理系统提供专用和通用的制表功能.系统操作人员可在线建立和修改报表格式.应根据不同需求,对各类数据选择各种数据分类方式如按地区、行业、变电站、线路、不同电压等级等和不同时间间隔组合成各种报表并支持导出、打印等功能.1.5.9 安全防护系统的安全防护应符合电力用户用电信息采集系统安全防护技术规范的要求.对于采用GPRS/CDMA无线公网接入电力信息网的安全防护,对接入必须制定严格的安全隔离措施.对于采用230MHz无线专网接入电力信息网的安全防护,应采取身份认证、报文加密、消息摘要、时间戳技术等措施.采集终端应包含具备对称算法和非对称算法的安全芯片,采用完善的安全设计、安全性能检测、认证与加密措施,以保证数据传输的安全.智能电能表应符合智能电能表信息交换安全认证技术规范要求.1.6 系统接口通过统一的接口规范和接口技术,实现与“SG186”营销管理业务应用系统连接,接收采集任务、控制任务及装拆任务等信息,为抄表管理、有序用电管理、电费收缴、用电检查管理等营销业务提供数据支持和后台保障.系统还可与“SG186”其它业务应用系统连接,实现数据共享.。
电力用户用电信息采集系统专变终端技术规范-101028
Q/SDJ1193-2010
Q／GDW 375.1—2009《电力用户用电信息采集系统型式规范：专变采集终端型式规范》及 编制说明 Q/GDW 374.3—2009 电力用户用电信息采集系统技术规范 第三部分：通信单元技术规范 Q／GDW 379.2—2009《电力用户用电信息采集系统检验技术规范：专变采集终端检验技术 规范》及编制说明 Q／GDW 379.4—2009《电力用户用电信息采集系统检验技术规范：通信单元检验技术规范》 及编制说明 Q/GDW 376.1—2009 电力用户用电信息采集系统通信协议 第一部分：主站与采集终端通 信协议
250＜U≤400
2500
注：输出继电器常开触点间的试验电压不低于 1500V；对于交直流双电源供电的终端，交流电源 和直流电源间的试验电压不低于 2500V。
4.5.3 冲击电压
电源回路、交流电量输入回路、输出回路各自对地和无电气联系的各回路之间，应耐受如
表 5 中规定的冲击电压峰值，正负极性各 5 次。试验时应无破坏性放电（击穿跳火、闪络或绝
表 1 气候环境条件分类
空气温度
场所类型
级别
范围 ℃
最大变化率 a ℃/h
协议特定
CX
−25～+75
2
a 温度变化率取 5min 时间内平均值。 b 相对湿度包括凝露。
湿度
相对湿度 b ％
最大绝对湿度 g/m3
10～100
35
4.1.3 大气压力 63.0kPa～108.0kPa（海拔 4000m 及以下）。
额定绝缘电压（V）
绝缘电阻（MΩ）
正常条件
湿热条件
U≤60
≥10≥2Fra bibliotek60＜U≤250
关于用电信息采集终端运行故障及维护的探讨
关于用电信息采集终端运行故障及维护的探讨
文 ／贺 杨 华
为 了保 证 用 电 采 集 系 统 的 稳 定 运 行 ， 更好 的 满 足 电 力 营销 管 理 以及 各 项业 务 的需 求，使 电 力 用 户的运行 及其管理 更加的 方便 ， 在 用 电信 息采 集 系统 中应 该 充分 利 用各 项 功 能，提 高功 能模 块 的 设 计 最终 实现 各项 业 务功 能要 求 的 电 力 信 息 的 综 合 管 理 的 终 端 ， 及 时 的对 用 电信 息运 行 中的故 障 进 行 维 护 十 分 的 关 键 。 这 主 要 的 是针 对 用 电信 息采 集 的终端 的安 装 、运行 以及 故 障 处理 来进 行分 析 的，其 中主要 的 是 了解 电力 信 息的 综合 管理 终端 对 于 电力营销 的现 代化 管理 的重要 性 ，主要探 析 终 端 运 行 的 各 项 功 能 。 对 于 这 种 电力终 端 的综合 管理 有助 于推 动 电 网 管 理 的 现 代 化 的 实 施 ，基 本 上 为建设 数 字化 电网以 及信 息 化 企 业 目标 创 造 了 良好 的 基 础 信
远程维护和控制的作用 ，这种设备的连续通信 定好 的终端抄表 日期进行 定时 的采集信 息或者
的功能基本上用于 电力系统的实时监控 ，在保 是 统计数量，在采 集信息的时候主要 的是针对
证双 向性的 同时 ，能够实现对需求侧 的实时管 有 无功能示值以及 所需要的最 大能量 ，还 需要
理控制，能够及时的保证用户 的用 电状况 。这 相关 的时 间以及计算的各项参数 、设备的状态、
算电能电压、电流 、频 率、功率等相关 的信 息， 上主要分 为状态 量的采集 ，这个 过程就 是在终
用电采集信息建档流程与终端调试方法
用电采集信息建档流程与终端调试方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电力采集信息建档流程与终端调试方法详解随着科技的发展，电力系统的信息采集与管理已成为保障电网安全、稳定运行的重要环节。
电力用户用电信息采集系统
三系统功能1、术语和定义1）电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。
包括5类用户和1个公变考核计量点：A类——大型专变用户B类——中小型专变用户C类——三相一般工商业用户D类——单相一般工商业用户E类——居民用户F类——公变考核计量点2）用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。
可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。
用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。
3）专变采集终端专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。
4）集中抄表终端集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。
集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。
采集器是用于采集多个或单个电能表的电能信息, 并可与集中器交换数据的设备。
采集器依据功能可分为基本型采集器和简易型采集器。
基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。
简易型采集器直接转发集中器与电能表间的命令和数据。
5）分布式能源监控终端是对接入公用电网的用户侧分布式能源系统进行监测与控制的设备，可以实现对双向电能计量设备的信息采集、电能质量监测，并可接受主站命令对分布式能源系统接入公用电网进行控制。
2、系统功能➢数据采集根据不同业务对采集数据的要求，编制自动采集任务,并管理各种采集任务的执行，检查任务执行情况。
采集的主要数据项有电能量数据、交采数据、工况数据、电能质量统计数据、事件记录数据等。
电力用户用电信息采集系统方案介绍
智能化管理节能减排系统背景与意义系统目标01020304实时监测数据分析用户需求响应系统稳定性系统管理层负责系统的运行维护、安全管理等工作，确保系统的稳定可靠运行。
应用服务层根据用户需求，提供相应的用电信息服务，如用电查询、用电分析、用电报警等。
数据处理层对收集到的数据进行清洗、整合、存储和分析，提供数据支持和决策依据。
数据采集层负责从电力用户处收集用电信息，包括用电量、电压、电流数据传输层将采集到的数据通过通信网络传输至数据中心。
系统组成与架构优点相比传统电表，智能电表具有高精度、高可靠性、可远程抄表、可实时监测用电信息等优点，为用电信息采集系统提供了更加准确、全面的数据源。
定义和功能智能电表是一种具有测量、计量、数据处理和通信功能的电表，可以实现用电信息的实时采集、处理和传输。
技术应用智能电表采用了微处理器技术、传感器技术、通信技术等，实现了对用电信息的实时采集、处理、存储和传输，满足了电力用户对用电信息的需求。
智能电表技术定义和功能优点技术应用远程通信技术定义和功能数据加密与安全性技术是指通过加密算法和安全机制，保证用电信息采集、传输和处理过程中的数据安全性。
要点一要点二必要性由于用电信息涉及到电力用户和电力企业的切身利益，因此必须采取严格的数据加密和安全性措施，防止数据泄露、篡改和攻击。
技术应用数据加密与安全性技术包括数据加密算法（如AES、RSA等）、身份认证机制（如数字证书、用户名/密码等）、访问控制策略（如基于角色的访问控制、基于权限的访问控制等），以及防火墙、入侵检测等安全防护措施，确保用电信息采集系统的数据安全性和完整性。
要点三数据加密与安全性技术实时监测多通道采集高频率采样030201用电信息实时采集大容量存储历史数据查询数据导出与分析数据存储与历史查询异常检测算法一旦发现异常用电情况，系统会通过声光、短信等多种方式实时报警。
实时报警异常记录与分析异常用电检测与报警负荷预测需求响应策略能源优化建议电力需求侧管理支持系统软件安装安装系统软件，包括操作系统、数据库、中间件等。
电力用户用电信息采集系统方案介绍
汇报人： 日期:
contents
目录
• 系统概述 • 系统架构设计 • 数据采集方案 • 数据传输方案 • 数据存储与处理方案 • 应用方案设计 • 系统建设与实施方案 • 系统运行维护方案
01 系统概述
背景介绍
电力用户用电信息采集系统是智能电 网的重要组成部分，旨在实现对电力 用户用电信息的实时采集、监控和管 理。
07 系统建设与实施 方案
系统建设阶段划分
需求分析阶段
对电力用户用电信息采集系统的需求进行 详细分析和评估，确定系统的目标、功能 和技术要求。
部署与实施阶段
将系统部署到现场，进行系统配置、数据 导入和用户培训等工作，确保系统顺利实 施。
设计阶段
根据需求分析结果，制定系统设计方案， 包括系统架构、模块设计、数据库设计等 。
系统建设内容
主要包括终端设备、通信网络、 主站系统、数据库及存储设备等 。
系统建设范围
覆盖所有电力用户，包括居民、 企业、公共事业单位等。
02 系统架构设计
系统总体架构
架构设计
电力用户用电信息采集系统的总体架 构设计应考虑系统的安全性、可靠性 、可扩展性和可维护性。
系统组成
总体架构包括数据采集层、数据传输 层、数据存储与处理层和应用层。
数据精度
数据的精度取决于所使用的设备、传输方式及数据处理算法等多种因素。一般来说，采用先进的设备 和高精度算法处理的数据，其精度会更高。为确保数据的可靠性，还需定期对设备进行校准和维护。
04 数据传输方案
数据传输方式及特点
电力线载波通信
利用电力线路作为信息传输通道 ，具有覆盖面广、可靠性高、成 本低等优点，但受限于传输速率
用电信息采集系统采集终端运行管理规范
电力用户用电信息采集系统建设采集终端运行管理规范征求意见稿国家电网公司二零零九年*月实用文档目录1. 总则 (1)1.1. 目的 (1)1.2. 依据 (1)1.3. 适用范围 (2)2. 职责分工 (3)2.1. 职能管理部门的职责 (3)2.2. 运行监控部门的职责 (3)2.2.1. 终端技术管理 (4)2.2.2. 终端运行管理 (4)2.3. 终端运行维护班组的职责 (4)2.3.1. 岗位职责 (4)2.3.2. 人员要求 (5)3. 运行管理内容 (6)实用文档3.1.1. 终端巡视 (6)3.1.2. 终端检修 (8)3.1.3. 终端安装 (9)3.1.4. 终端拆除 (10)3.2. 终端运行监控 (11)3.3. 专变采集终端现场作业 (12)3.3.1. 现场巡视 (13)3.3.2. 终端安装 (14)3.3.3. 现场调试 (14)3.3.4. 终端检修 (15)3.3.5. 终端拆除 (17)3.4. 集中抄表终端现场作业 (17)3.4.1. 现场巡视 (17)3.4.2. 终端安装 (18)实用文档3.4.4. 终端检修 (20)4. 文档管理 (21)4.1. 技术资料 (21)4.2. 作业手册 (22)4.3. 工作记录 (22)5. 规章制度 (22)6. 考核管理 (23)6.1. 检查与考核 (23)6.2. 考核指标 (23)6.2.1. 指标设置 (23)6.2.2. 指标说明 (24)7. 附录 (25)实用文档1.总则1.1.目的电力用户用电信息采集系统（以下简称“采集系统”）是对电力用户的用电信息采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常和电能质量监测、用电分析和管理等功能。
采集系统是保证电力市场运营的基础设施，是提高电网管理水平的重要技术手段。
为确保系统安全、稳定运行和用户电能信息采集数据的正确性、完整性，指导相关单位开展采集终端的运行维护管理工作，制定本规范。
用电信息采集系统采集终端运行管理规范
电力用户用电信息采集系统建设采集终端运行管理规范征求意见稿国家电网公司二零零九年*月目录1. 总则 (1)1.1. 目的 (1)1.2. 依据 (1)1.3. 适用范围 (1)2. 职责分工 (1)2.1. 职能管理部门的职责 (1)2.2. 运行监控部门的职责 (2)2.2.1. 终端技术管理 (2)2.2.2. 终端运行管理 (2)2.3. 终端运行维护班组的职责 (2)2.3.1. 岗位职责 (2)2.3.2. 人员要求 (2)3. 运行管理内容 (2)3.1. 业务流程 (3)3.1.1. 终端巡视 (3)3.1.2. 终端检修 (3)3.1.3. 终端安装 (4)3.1.4. 终端拆除 (5)3.2. 终端运行监控 (6)3.3. 专变采集终端现场作业 (7)3.3.1. 现场巡视 (7)3.3.2. 终端安装 (7)3.3.3. 现场调试 (7)3.3.4. 终端检修 (8)3.3.5. 终端拆除 (8)3.4. 集中抄表终端现场作业 (8)3.4.1. 现场巡视 (8)3.4.2. 终端安装 (9)3.4.3. 现场调试 (9)3.4.4. 终端检修 (9)4. 文档管理 (10)4.1. 技术资料 (10)4.2. 作业手册 (10)4.3. 工作记录 (10)5. 规章制度 (10)6. 考核管理 (10)6.1. 检查与考核 (10)6.2. 考核指标 (11)6.2.1. 指标设置 (11)6.2.2. 指标说明 (11)7. 附录 (11)1. 总则1.1. 目的电力用户用电信息采集系统（以下简称“采集系统”）是对电力用户的用电信息采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常和电能质量监测、用电分析和管理等功能。
采集系统是保证电力市场运营的基础设施，是提高电网管理水平的重要技术手段。
为确保系统安全、稳定运行和用户电能信息采集数据的正确性、完整性，指导相关单位开展采集终端的运行维护管理工作，制定本规范。
(技术规范标准)电力用户用电信息采集系统集中抄表终端技术规范
电力用户用电信息采集系统集中抄表终端技术规范江苏省电力公司2010年8月目录1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 终端分类和类型标识代码 (3)4.1分类 (3)4.2 选用类型 (4)5 技术要求 (4)5.1 环境条件 (4)5.1.1 参比温度及参比湿度 (4)5.1.2 温湿度范围 (4)5.1.3 大气压力 (4)5.2 机械影响 (4)5.3 工作电源 (5)5.3.1 工作电源 (5)5.3.2 功率消耗 (5)5.3.3 失电告警 (5)5.3.4 时钟和数据失电保持 (5)5.3.5 抗接地故障能力 (5)5.4 可靠性指标 (5)5.5 数据传输信道 (5)5.5.1 通信信道 (5)5.5.2 通信信道接口 (5)5.5.3 通信协议 (5)5.5.4 天线 (5)5.6 外壳及其防护性能 (5)5.6.1 外形结构 (5)5.6.2 机械强度 (6)5.6.3 阻燃性能 (6)5.6.4 外壳防护性能 (6)5.6.5 接线端子 (6)5.6.6 加封印 (6)5.6.7 金属部分的防腐蚀 (6)5.6.8 接地端子 (6)5.6.9 电气间隙和爬电距离 (6)5.7 绝缘性能要求 (6)5.7.1绝缘电阻 (6)5.7.2绝缘强度 (7)5.7.3 冲击电压 (7)5.8 电磁兼容性要求 (7)5.9 功能要求 (8)5.9.1 功能配置 (8)5.9.2数据采集 (8)5.9.3 数据管理和存储 (9)5.9.4 参数设置和查询功能 (10)5.9.5 事件记录 (11)5.9.6 本地功能 (11)5.9.7 终端维护 (11)6 材料及工艺要求 (12)6.1 线路板及元器件 (12)6.2 终端底座 (12)6.3 终端上盖 (12)6.4 端子座及接线端子 (12)6.5 封印、表壳螺丝及封印螺丝 (13)6.6 端子盖 (13)6.7 翻盖 (13)7 包装要求 (13)7.1 产品标志 (13)7.2 通信模块标识 (13)7.3 包装标志和标识 (13)8 检验规则 (14)8.1 检验分类 (14)8.2 验收检验 (14)8.2.1 项目和建议顺序 (14)8.2.2 不合格判定 (14)8.3 型式检验 (14)8.3.1 周期 (14)8.3.2 抽样 (14)8.3.3 不合格分类 (14)8.3.4 合格或不合格判定 (14)8.4 项目和顺序 (14)9 运行管理要求 (15)9.1 监督抽检 (15)9.2 周期检测 (15)9.3 故障统计分析 (15)1附录 A (16)A.1 集抄终端外观尺寸示意图 (16)A.2 端子定义 (16)A.3 状态指示 (17)A.4 通信模块要求 (17)A.4.1 无线通信模块 (17)A.4.2通讯模块指示灯 (17)A.4.3 通信模块弱电接口管脚定义 (18)电力用户用电信息采集系统低压集中抄表终端技术规范1 范围本技术规范规定了江苏电力用户用电信息采集系统中低压用户用电信息集中采集的抄表终端的技术条件，是在国家电网公司有关“电力用户用电信息采集系统”系列标准基础上，根据系统建设的需要，对标准的引用和进一步的补充规定及细化说明，本规定中未提及到的内容以国家电网公司“电力用户用电信息采集系统”系列标准为准。
电力用户用电信息采集系统操作手册
精心整理采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单，根据调试工单内容，配合现场完成终端调试工作。
1.2操作说明点击【基本应用】->【终端管理】->【远程调试】进入远程调试页面。
通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。
如下图所示：点击查询结果超链接，进入终端调试结果明细页面，如下图所示：点击工单编号超链接，在下方展示选中终端下的表计信息；选择一条工单，点击触发调试按钮，进行终端调试页面，如下图所示：调试触发与在运系统终端调试业务基本一致，不一样的地方为调试结果页面增加了调试结果记录功能，记录终端进行那几步调试；如下图所示：选择一条工单，点击【归档】按钮，将此工单进行归档保存，仅能对调试完成的工单进行归档。
2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：?终端通讯参数终端上行通信口通信参数设置终端上行通信口无线中继转发设置主站IP地址和端口主站电话号码和短信中心号码终端上行通信消息认证参数设置终端组地址设置终端IP地址和端口终端上行通信工作方式（以太专网或虚拟专网）虚拟专网用户名、密码终端上行通信流量门限设置终端级联通信参数?测量点参数终端电能表/交流采样装置配置参数测量点基本参数测量点限值参数测量点铜损、铁损参数测量点功率因数分段限值终端当地电能表显示号台区集中抄表停抄/投抄设置载波从节点附属节点地址?抄表参数终端抄表运行参数设置集中器下行通信模块的参数设置终端台区集中抄表重点户设置?事件参数有功总电能量差动越限事件参数设置终端声音告警允许∕禁止设置电能表异常判别阈值设定?本地端口参数终端脉冲配置参数终端状态量输入参数终端电压/电流模拟量配置参数?直流模拟量参数直流模拟量接入参数直流模拟量输入变比直流模拟量限值直流模拟量冻结参数?终端配置参数终端版本信息终端支持的输入、输出及通信端口配置终端支持的其他配置终端支持的参数配置终端支持的控制配置终端支持的事件记录配置注意：此功能页面只支持09或13规约终端进行参数设置，对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
电力用户用电信息采集终端
2.智能电能表信息交换安全认证
PPT文档演模板
图5-2 本地费控电能表信息交换过程
电力用户用电信息采集终端
2.智能电能表信息交换安全认证
PPT文档演模板
图5-3 远程费控电能表信息交换过程
电力用户用电信息采集终端
5.2 专变及公变采集终端
5.2.1 5.2.2 5.2.3
PPT文档演模板
电力用户用电信息采集终端
5.1 智能电能表
PPT文档演模板
图5-1 智能电能表 a)实物图 b)原理框图
电力用户用电信息采集终端
5.1.1 智能电能表的功能
1.数据存储 2.冻结 3.通信 4.费控
PPT文档演模板
电力用户用电信息采集终端
1.数据存储
1) 智能电能表至少应能存储上12个结算日的单向或双向总电能量和各费率电 能量累计值；数据转存分界时刻为月末的24时，即下个月1日零时，或在每 月的1日至28日内任意一日的任意整点时刻。 2) 智能电能表至少应能存储上12个结算日的单向或双向最大需量、各费率 最大需量及其出现的日期和时间数据；数据转存分界时刻为月末的24时，即 下个月1日零时，或在每月的1日至28日内的整点时刻。 3) 在电能表电源断电的情况下，所有与结算有关的数据应至少保存10年，其 他数据至少保存3年。
电力用户用电信息采集 终端
PPT文档演模板
2020/11/27
电力用户用电信息采集终端
第5章 电力用户用电信息采集终端
5.1 智能电能表 5.2 专变及公变采集终端 5.3 集中抄表采集终端 5.4 专变采集终端设计
PPT文档演模板
电力用户用电信息采集终端
5.1 智能电能表
5.1.1 智能电能表的功能 5.1.2 安全认证
PPT文档演模板
电力用户用电信息采集终端
(2) 红外通信
1) 应具备调制型或接触式红外接口，默认配置调制型红外接口。 2) 调制型红外接口的默认通信速率为1200bit/s。
PPT文档演模板
电力用户用电信息采集终端
(3) 载波通信
1) 电能表可配置窄带或宽带载波通信模块。 2) 在载波通信时，电能表的计量性能、存储的计量数据和参数不受影响和 改变。 3) 采用外置即插即用型载波通信模块的电能表，其载波通信接口应有失效保 护电路，即在未接入、接入或更换通信模块时，不会对电能表自身的性能、 运行参数以及正常计量造成影响。
专变及公变采集终端简述 专变及公变采集终端的功能 专变及公变采集终端的通信协议
PPT文档演模板
电力用户用电信息采集终端
5.2.1 专变及公变采集终端简述
PPT文档演模板
图5-4 公变采集终端 a)实物图 b)组成框图
电力用户用电信息采档演模板
电力用户用电信息采集终端
PPT文档演模板
电力用户用电信息采集终端
2.冻结
1) 定时冻结：按照约定的时刻及时间间隔冻结电能量数据；每个冻结量至少 应保存12次。 2) 瞬时冻结：主站认为需要冻结当前数据时下发瞬时冻结命令，冻结当前 的日历、时间、所有电能量和重要测量量的数据；瞬时冻结量应保存最后3 次的数据。 3) 日冻结：冻结并存储每日00时00分的电能量，应可存储2个月的数据量。 4) 约定冻结：在新老两套费率/时段转换、阶梯电价转换或电力公司认为有 特殊需要时，冻结转换时刻的电能量以及其他重要数据。 5) 整点冻结：存储整点时刻或半点时刻的有功总电能，考虑节假日、集抄系 统故障处理速度等因素，应可存储254个数据。
PPT文档演模板
电力用户用电信息采集终端
4.费控
1) 费控功能的实现分为本地和远程两种方式：本地方式通过CPU卡、射频卡 等固态介质实现；远程方式通过公网、载波等虚拟介质和远程售电系统实现。 2) 远程费控电能表是主站/售电系统借助虚拟介质进行充值及参数设置实现 费控功能的。 3) 当剩余金额小于或等于设定的报警金额时，电能表以声、光或其他方式提 醒用户；透支金额可实时记录，当透支金额高于设定的透支门限金额时，电 能表发出断电信号，控制负荷开关中断供电；当电能表接收到有效的续交电 费信息后，首先扣除透支金额，当剩余金额大于设定值时，方可通过远程或 本地方式使电能表处于允许合闸状态，由人工本地恢复供电。
PPT文档演模板
电力用户用电信息采集终端
3.通信
(1) RS-485通信 (2) 红外通信 (3) 载波通信 (4) 公网通信
PPT文档演模板
电力用户用电信息采集终端
(1) RS-485通信
1) RS-485接口与电能表内部电路实行电气隔离，并具有失效保护电路。 2) RS-485接口的通信速率可设置，标准速率为1200bit/s、2400bit/s、 4800bit/s、9600bit/s，默认值为2400bit/s。
5.2.2 专变及公变采集终端的功能
PPT文档演模板
电力用户用电信息采集终端
5.2.2 专变及公变采集终端的功能
表5-1 专变采集终端的功能配置
PPT文档演模板
电力用户用电信息采集终端
5.2.3 专变及公变采集终端的通信协议
PPT文档演模板
电力用户用电信息采集终端
(4) 公网通信
1) 电能表的无线通信接口模块应采用模块化设计。 2) 可主动向主站上报发生的重要事件。 3) 具有能将主站命令转发给所连接的其他智能装置，以及将其他智能装置的 返回信息传送给主站的功能。 4) 无线GPRS/CDMA等通信模块支持TCP与UDP两种通信方式，通信方式由 主站设置，默认为TCP方式。 5) 公网通信底层协议应符合DL/T 645—2007及其备案文件的要求。
PPT文档演模板
电力用户用电信息采集终端
5.1.2 安全认证
1.ESAM模块 2.智能电能表信息交换安全认证
PPT文档演模板
电力用户用电信息采集终端
1.ESAM模块
对电能表进行参数设置、预存电费、信息返写 和下发远程控制命令操作时，需通过严格的密 码验证或ESAM(Embed Safe Application Module) 模块等安全认证，以确保数据传输安全可靠。 ESAM模块嵌在设备内，实现安全存储、数据加/ 解密、双向身份认证、存取权限控制、数据加 密传输等安全控制功能。
