电热计算
电热综合计算系列问题
（3）当它处于加热状态时，如果消耗的电能全部用来加热水，使热胆中 2kg、20℃的 水温度升高到 90℃至少需要多少时间？ R S 220V R0
答案： （1）当温控开关闭合时，电水壶处于加热状态。 （2）R0=
2 U2 （ 220V ） = =48.4Ω P0 1000W
2 U2 （ 220V ） = =1210Ω P 40W R=R 总－R0=1210Ω －48.4Ω =1161.6Ω
R 总=
（3）Q 吸=cm△t=4.2×103（J/kg•℃）×2kg×（90℃－20℃）=5.88×105J P= t=
W Q = t t
Q 5.88105 J = =588s P 1000 W
表一： 电源电压 U 电/V 壶内水的质量 m/ kg 水的初温 t1/℃ 水的沸点 t2/℃ 水从初温加热至刚沸腾的时间 t/s 220 1 33 98 250 表二： 产品型号 额定电压 U/V 电源频率 f/Hz 额定功率 P/W 容量 V/L SWF12P1A—150 220 50 1200 1.2
额定电压 额定频率 额定功率 容积 电热水器效率 220V 50Hz 2000W 50L 80％
（2）电热水器在额定电压下工作，加热这些水需要的时间是多少？ 答案： （1） 8.4 106 J （2）5250s （2013 天津）错误！未指定书签。 ．如图为―热的快‖的结构示意图，其内部电热丝的阻 值为 48.4Ω，将它接在 220V 家庭电路中，在一个标准大气压下降保温瓶中的水烧开。已知 瓶中水的质量为 2kg,初温为 20℃，水的比热容为 4.2× 103J/（kg· ℃） 。在此过程中，若不计 热量损失，求： （1）水吸收的热量； （2）需要加热的时间。
电热计算(加热保温)1
1．电热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制），饮水机加热内胆里的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。
从说明书上收集到的数据及电路原理图如下：（C
水
=4.2×103J/kg ·℃）
（1）当热水箱里的水（按2L计算）温度降至60℃时，温控开关自动闭合重新加热至90℃，这一过程中，水吸收的热量是多少？
（2）饮水机正常加热时R1的电功率是多少？
（3）正常加热时R1的电阻值是多少？
2．某种型号的电烤箱有高、中、低三个档位的发热功率。
如图是其内部简化电路图，开关S1可分别与触点a、b接触。
已知：R1= 60Ω，R2=120Ω，电源电压为
220V。
(1)当S1与a接触、S2闭合时，通过电热丝
的总电流是多少？此种接法属电烤箱的什么
档位？(2)求电烤箱处于另两个档位时发热功率的比值是多少？
3、饮水机是一种常见的家用电器，其工作原理可简化为如图24所示的电路，其中S是一个温控开关，R
1
为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。
（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。
（2）若饮水机加热时发热板的功率为
550W，而保温时发热板的功率为88W，
求电阻R2的阻值（不考虑温度的影响）。
（3）当S接a时，电路在5min内消耗的电能。
R2
R1。
第十八章 微专题2 电能、电热、电功率的综合计算)
(1)电阻丝 R1 的阻值是多少？ (2)某一次小红家中只使用了饮水机，在加热状态下 她观察到电能表上的指示灯在 5 分钟内闪烁了 54 次，她 家电能表上标有“1600 imp/kW·h ”的字样，此时， 饮水机的实际功率和实际电压是多少？
解：(1)饮水机保温时电路为 R2 的简单电路，饮水机 加热时 R1 与 R2 并联，因电路的总功率等于各用电器功 率之和，所以，加热时电阻丝 R1 的电功率：P1＝P － 加热 P 保温＝500 W－60 W＝440 W，因并联电路中各支路两端 的电压相等，所以，由 P＝UR2可得，电阻 R1 的阻值：R1 ＝UP12＝（242400 VW）2＝110 Ω；
专题训练 题型 1 电功率、电能的综合计算 1. 如图所示，电源电压不变，R 是定值电阻，电灯 L 标有“6 V 3 W”的字样．当只闭合 S 时，电流表 的示数为 0.6 A．再闭合 S1 时，电流表的示数变化了 0.5 A．求： (1)电阻 R 的阻值； (2)开关都闭合后，5 min 内电路消耗的总电能．
3. 其他推导公式：
(1)电路中的总功率：P＝P1＋P2＋…＋Pn. (2)串联电路中：WW12＝QQ12＝PP12＝RR21. (3)并联电路中：WW12＝QQ12＝PP12＝RR12. (4)额定电压相同的用电器，串联时：PP12实 实＝PP21额 额.
(5)利用电能表计算电能：W＝W2－W1(W1、W2 是 前后两次电能表的示数)；W＝mn kW·h(n 是实际的转数， m 是电能表标定转数)．
V. 答：(1)电阻丝 R1 的阻值是 110 Ω；
(2)饮水机的实际功率是 405 W，实际电压是 198 V.
题型 2 电热的计算 3. (2018·滨州)图甲是一家用电器，有“低温”， “中温”，“高温”三档，铭牌见下表(“高温”档功率 空出)，图乙为其简化的电路原理图，S 是自我保护开关， 电暖器跌倒时，S 自动断开，切断电源，保证安全，闭 合 S1 为“低温”档．请完成下列问题：

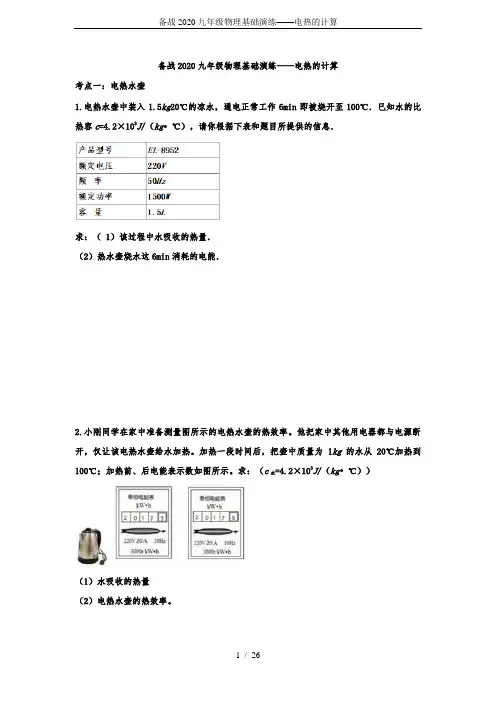

备战2020九年级物理基础演练——电热的计算
备战2020九年级物理基础演练——电热的计算考点一：电热水壶1.电热水壶中装入1.5kg20℃的凉水，通电正常工作6min即被烧开至100℃．已知水的比热容c=4.2×103J/（kg∙℃），请你根据下表和题目所提供的信息．求：（ 1）该过程中水吸收的热量．（2）热水壶烧水这6min消耗的电能．2.小刚同学在家中准备测量图所示的电热水壶的热效率。
他把家中其他用电器都与电源断开，仅让该电热水壶给水加热。
加热一段时间后，把壶中质量为 1kg的水从 20℃加热到100℃；加热前、后电能表示数如图所示。
求：（c水=4.2×103J/（kg∙℃））（1）水吸收的热量（2）电热水壶的热效率。
3.小明家新买了一个电热水壶，其铭牌如表所示，求：（1）电热水壶正常工作时，发热板的电阻是多少？（2）小明家安装的电能表如图所示，某次家中只有热水壶在工作，在2min内电能表的转盘转了90转，求此时该水壶的实际功率。
（3）用这个水壶将初温为20℃的满壶水煮沸，水吸收的热量是多少？[气压为1个标准大气压，水的比热容c=4.2×103J/（kg∙℃）]。
（4）若热水壶效率是80%，在额定电压下使用，要加热多长时间才能把水煮沸？4.养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。
如图是某款养生壶及其铭牌，求：（1）养生壶正常工作时的电阻；（2）若正常工作时，养生壶加热效率为91%，将1kg水从20℃加热到85℃需要多长时间；【c水=4.2×103J/（kg∙℃）】（3）用电高峰期，家中只有液晶电视机和养生壶工作时，养生壶将1kg水从20℃加热到85℃，实际用时363s，通过电能表测得此过程共耗电3.726×105J，此时养生壶两端的电压和通过液晶电视机的电流多大。
（设养生壶的电阻和加热效率不变）。
考点二：开关型动态电路1.如图所示，电源电压12V，R1=10Ω，R3=50Ω．（1）只闭合开关S2，1min内R3产生的热量是多少？（2）只闭合开关S3，R1的功率是1.6W，R2的阻值是多少？（3）同时闭合开关S1、S2、S3，电流表的示数是多少？2.如图所示电路，电源电压U和小灯泡L电阻不变，R1、R2是定值电阻，当开关S闭合，S1、S2断开时，电压表示数为3V，电流表的示数为0.1A；当开关S、S2闭合，S1断开时，电流表的示数为0.6A；电阻R2的电功率是3.6W．请求：（1）电阻R1的电阻值为______ Ω，电源电压______ V．（2）当开关S、S1闭合，S2断开时，电流10s内通过电阻R1所产生的热量．（3）当开关S、S1、S2都闭合，小灯泡L正常发光，小灯泡L的额定电功率．3.如图甲是定值电阻R0和有“6V6W”灯泡L的信息图象。

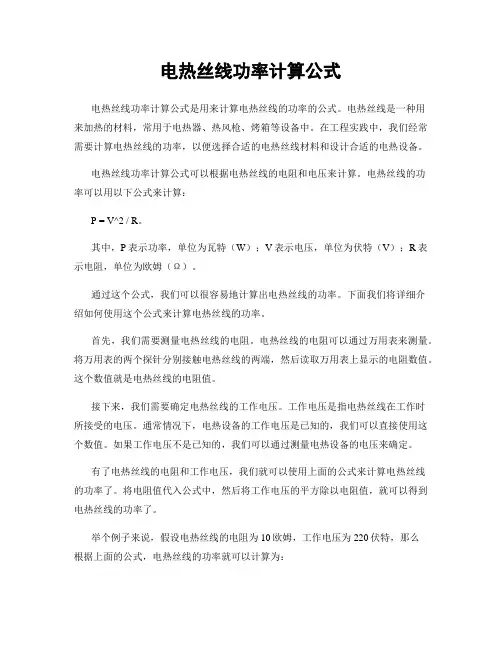

电热丝线功率计算公式
电热丝线功率计算公式电热丝线功率计算公式是用来计算电热丝线的功率的公式。
电热丝线是一种用来加热的材料，常用于电热器、热风枪、烤箱等设备中。
在工程实践中，我们经常需要计算电热丝线的功率，以便选择合适的电热丝线材料和设计合适的电热设备。
电热丝线功率计算公式可以根据电热丝线的电阻和电压来计算。
电热丝线的功率可以用以下公式来计算：P = V^2 / R。
其中，P表示功率，单位为瓦特（W）；V表示电压，单位为伏特（V）；R表示电阻，单位为欧姆（Ω）。
通过这个公式，我们可以很容易地计算出电热丝线的功率。
下面我们将详细介绍如何使用这个公式来计算电热丝线的功率。
首先，我们需要测量电热丝线的电阻。
电热丝线的电阻可以通过万用表来测量。
将万用表的两个探针分别接触电热丝线的两端，然后读取万用表上显示的电阻数值。
这个数值就是电热丝线的电阻值。
接下来，我们需要确定电热丝线的工作电压。
工作电压是指电热丝线在工作时所接受的电压。
通常情况下，电热设备的工作电压是已知的，我们可以直接使用这个数值。
如果工作电压不是已知的，我们可以通过测量电热设备的电压来确定。
有了电热丝线的电阻和工作电压，我们就可以使用上面的公式来计算电热丝线的功率了。
将电阻值代入公式中，然后将工作电压的平方除以电阻值，就可以得到电热丝线的功率了。
举个例子来说，假设电热丝线的电阻为10欧姆，工作电压为220伏特，那么根据上面的公式，电热丝线的功率就可以计算为：P = 220^2 / 10 = 4840瓦特。
通过这个计算，我们可以知道这根电热丝线的功率为4840瓦特。
在工程实践中，计算电热丝线的功率是非常重要的。
只有确定了电热丝线的功率，我们才能选择合适的电热丝线材料，并设计合适的电热设备。
如果电热丝线的功率过大，就可能导致电热设备过载；如果功率过小，就无法满足加热的需求。
因此，正确计算电热丝线的功率是确保电热设备正常运行的关键。
除了电热丝线功率的计算公式外，还有一些其他因素需要考虑。
2-1电功、电热计算
龙文教育个性化辅导授课教案教师：邓奋学生：时间：年月日段课题：电功、电热计算一、教学目标1、了解电功率、电功与电流、电压、电阻之间的关系2、会计算简单的用电器的电功率和一段时间消耗的电功二、重、难点:P=W/t=UI=U2/R=I2R W=UIt=U2/Rt=I2Rt=Pt相关公式的运用，电功率是表示电流做功的快慢，电功是表示电流做的功，是电流转化的能量,根据题意画出实际电路图进行相关的解答。
三、授课内容导入：家庭电路中有很多用电器，它们都是怎样工作的？你知道他们的功率吗？如果工作一段时间，会消耗多少电能？1.如图所示，电源电压U=6V，电阻R1=4Ω，R2=6Ω．(1)当开关S闭合后，电流表示数为多少?(2)当开关S闭合后，电阻R1在10s内消耗的电能为多少?(3)若将两电阻并联后接入原电路，当开关S闭合后，电路的总功率为多少?2.在图所示电路中，L是标有“6 V 3 W”字样的小电灯，它与定值电阻R。
和滑动变阻器R组成串联电路，电源电压保持8 V不变。
无论变阻器滑片怎样移动，小电灯两端电压都不超过3 V～6 V的范围。
忽略温度变化对灯丝电阻的影响，求：(1)小电灯L的阻值R L；(2)定值电阻R。
的阻值；(3)当滑动变阻器阻值为最大时，定值电阻R。
消耗的电功率。
3.小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
(1)当L1正常发光时通过的电流多少？(2)如图甲所示：OA和OB分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。
现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为多少？电源的电压是多少？电路消耗的总功率为多少？4.如图甲所示，电源电压为4.5V且保持不变，小灯泡上标有“2.5V”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图像。
求：(1)当小灯泡两端的电压为2V时，灯丝的电阻。
(2)当小灯泡正常发光时，电路消耗的总电功率。
电热丝的发热计算
电热丝的发热计算
电热丝（或称电战线）的发热量取决于电热丝的几何尺寸、材料导电性能、电流强度和电热丝表面温度。
一般来说，电热丝的发热量可以通过以下公式进行计算：
P=I²R
其中，P表示电热丝的发热功率，单位为瓦特；I表示电热丝的电流强度，单位为安培；R表示电热丝的电阻值，单位为欧姆。
在确定电热丝的发热功率后，可以根据电热丝的长度和表面积计算出电热丝表面的平均发热密度，进而推算出电热丝的表面温度。
需要注意的是，在实际应用中，电热丝材料的导电性能和电热丝的几何尺寸都会受到温升效应的影响，因此在设计和使用电热丝时需要进行细致的考虑和计算。
电功、电热及电功率的计算
型号：91440
电压：220V 频率：50HZ
功率：1000W 最大水量：1Kg
例三：有一个电热水壶，铭牌下表所示。（不计热量的损失）求：
（1）将质量为1Kg、温度为20℃的一壶冷水，加热到100℃，水吸收的热量是多少？【水的比热容为4.2×103J/Kg.℃】
（2）电热水壶正常工作多长时间才能把这壶水加热到100℃？
难点四：灯泡发光问题
灯泡的亮度由灯泡的实际功率决定，与灯泡的额定功率无关，实际功率越大，灯泡越亮。而判断灯泡是否正常发光，关键是判断实际电压或者电流是否是等于额定电压或者电流。
例四：把“220V 60W”和“220V 40W”的灯泡串联后接在220V的电路中，问哪个灯泡更亮？
启思1：将分别标有“6V 9W”和“6V 3W”的两个灯泡L1L2串联在12V的电源上，则（）
启思1.下表是某水壶的铭牌，从铭牌中可知，在额定电压下通过水壶的电流时A，（保留一位小数即可），1min内消耗的电能是J。
型号
SP-988
额定功率
1500W
额定电压
220V
额定频率
50HZ
额定容量
1.6L
启思2.某教室的电能表上标有“220v 5A”字样，该电能表允许通过的最大电流为A；教室内安装有“220V 40W”的日光灯10盏，如果每天少开一个小时，每月（用电天数按20天计）可节约电能J。
例五：某导体接到6V的电压下，它消耗的功率是6W；则将改接到3V的电压下，这个导体的功率是W。
启思1：把一盏标有“6V 12W”的灯泡与一个4.5Ω的电阻串联在6V的电源上，这时灯泡的实际功率是W,电阻消耗的功率是W。
启思2：如图所示的电路中，电源电压保持不变，灯L标有“12V 12W”字样，R2=12Ω,当S1、S2都闭合时，电流表示数为1.2A，这时灯L正常发光（不计温度对对电阻的影响）。求：
电热丝电流计算公式
电热丝电流计算公式
电热丝电流计算公式为I=V/R，其中I为电流，V为电压，R为电阻。
根据欧姆定律，电流和电阻成反比例关系，电压和电流成正比例关系。
在实际应用中，根据电热丝的特性和所需要的加热功率，可以通过计算得出电热丝的电阻值，从而选择合适的电源电压，计算所需的电流大小。
同时，还需考虑导线的电阻、接触电阻、接口电阻等因素的影响，确保电热丝可以正常工作并达到所需的加热效果。
另外，电热丝电流的大小也与电热丝的材料、直径、长度、使用环境等因素有关。
因此，在实际使用中，需要结合具体情况进行计算和调整。
电热器效率公式
电热器效率公式电热器效率公式是指用来计算电热器能量转换效率的公式。
电热器是一种将电能转化为热能的设备，常用于取暖、热水供应等领域。
电热器的效率是指它将电能转化为热能的比例，是衡量电热器性能优劣的重要指标。
电热器的效率可以用以下公式表示：效率 = (输出的热能 / 输入的电能) × 100%其中，输出的热能是指电热器产生的热能，通常以热量单位（如焦耳）表示；输入的电能是指电热器消耗的电能，通常以能量单位（如焦耳或千瓦时）表示。
通过这个公式，我们可以计算出电热器的效率百分比。
电热器的效率受到多个因素的影响。
首先是电热器的设计和制造质量。
高质量的电热器通常能够更有效地转化电能为热能，从而具有更高的效率。
其次是电热器的工作状态和使用环境。
电热器在不同的工作状态下，其效率也会有所不同。
例如，当电热器处于满负荷运行时，其效率通常较高；而当电热器处于低负荷或停机状态时，其效率则会下降。
此外，电热器的使用环境也会对其效率产生影响。
如果电热器周围环境温度较低，其散热会增加，导致效率下降。
为了提高电热器的效率，我们可以采取一些措施。
首先是选择高效的电热器产品。
市场上有许多能效等级较高的电热器可供选择，这些产品通常具有更高的效率。
其次是正确使用电热器。
我们应该根据具体需求选择适当的功率和工作模式，避免过度使用或浪费电能。
此外，还可以通过改善电热器的使用环境，提高散热效果，进一步提高电热器的效率。
电热器的效率不仅与产品本身有关，也与用户的使用习惯和管理有关。
用户可以通过科学合理地使用电热器，节约用电，提高效率。
同时，定期对电热器进行维护和清洁，保持其良好的工作状态，也是提高效率的重要措施。
电热器效率公式是一个计算电热器能量转换效率的工具。
通过这个公式，我们可以了解电热器的能量转换效率，并采取相应的措施来提高效率。
提高电热器的效率不仅可以节约能源，减少环境污染，还可以降低使用成本，提高用户的体验和满意度。
因此，电热器效率的研究和提高对于推动能源可持续发展和提升生活质量具有重要意义。
电热的计算
热功率 1、定义：单位时间内的发热量
2、公式: P热=Q /t=I2R
3、单位：瓦(W) 千瓦(kW)
电动机：
W电=w热+w机
P电=P热+P机
纯电阻电路： Q=W电
Q=W电=UIt=U2/Rt= I2Rt =Pt
P电=P热 =UI=U2/R= I2R=W/t =Q/t
非纯电阻电路： W电﹥Q
练习3：加在某台电动机上的电压是U，电动机消
耗的电功率为P，电动机线圈的电阻为r，则电动
机线圈上消耗的热功率为( C )
A．P
B．U2/r
C．P2r/U2
D．P-P2r/U2
4.两电热丝电阻之比R1 : R2=2 : 3, 通过的电流之比I1 : I2=3 : 2, 在相同的时间内它们放出的
热量之比Q1 : Q2是 A. 3 : 2 B. 1 : 1
链接中考
1、CFXB型电饭锅有两档，其原理如图所 示．R0是发热电阻，R是串联限流电 阻．“2”是高温烧煮档，“1”是焖饭、保温 档．当开关S与接线柱2相连时，电饭锅的 总功率为1100W；当开关S与接线柱1相连 时，电饭锅的总功率为22W．求：
（1）R0的阻值；
（2）串联电阻R的阻值；
（3）开关S在“1”档时，
的总功率为560W，则电热 丝R的阻值应为多大？
的总功率为50W，若R的阻
S
值为888Ω，求该饮水机高温
R
加热时发热板R0的电功率。 220V
R0
2.饮水机是一种常见的家用电器，其工作 电路可简化为如图所示的电路，其中S是 一 个温控开关，当开关S接a时，饮水机正 常工作，将水迅速加热；当水达到一定温 度时， 开关S自动换到b，饮水机处于保 温状态，若饮水机正常工作时发热板的电 功率为550 W ，而保温时的发热板的功率 是正常工作时电热
电热的计算(解析版)
第3章 能量的转化与守恒专题21 电热的计算类型一 多档位电热器的计算 (2)【训练1 串联电路中的高温挡和低温挡分析】 .................................................................................... 2 【训练2 并联电路中的高温挡和低温挡分析】 .................................................................................... 5 【训练3 两个电阻在串联和并联电路中通过比较功率来判断温度挡】 ............................................ 8 类型二 非纯电阻电路 .. (10)【方法归纳】1.电热：Q ＝I 2Rt 方便串联电路计算，Q ＝U 2Rt 方便并联电路计算2.电热器“多挡”问题电热器工作时将电能转化为内能，俗称热能，根据实际需要往往要设计不同挡位。
电热器的高低挡指的是“功率”不同，电源电压不变，高挡时功率大，电阻小，为单阻或两阻并联；而低挡时功率小，电阻大，为两阻串联或单阻。
在电源电压不变的情况下，通过改变电路的总电阻从而改变用电器的总功率，实现高、中、低挡之间的转换。
具体电路如图所示。
思路点拨：根据P ＝U 2R可知，当总电压不变时：①总电阻最大时总功率最小，用电器处于低温挡；②总电阻最小时总功率最大，用电器处于高温挡。
即电路变化时总电阻大小的关系为R 串＞R 单＞R 并，电路总功率的关系为P 串＜P 单＜P 并。
【常考题型】类型一 多档位电热器的计算【训练1 串联电路中的高温挡和低温挡分析】【方法归纳】判断电热器高温挡和低温挡的依据是电热器的功率，当电源电压一定时，串联的电阻越多，总电阻越大，总功率越小，温度挡位越小。
1.某款电饭煲有加热和保温两挡，其电路如图所示，已知R 1=88欧，R 2=2112欧。
电热计算公式
电热计算公式
电热公式是Q=W=Pt=UIt=（U^2/R）t。
电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
这个规律叫做焦耳定律，它最先是由英国科学家焦耳发现的。
焦耳定律可以用如下的公式表示：
Q=I^2Rt
电热公式还有另外的表示方法：
Q=W=Pt=UIt=（U^2/R）t
但是这种公式只适用于纯电阻电路，即电流通过导体时，如果电能全部转化为热，而没有同时转化成其他形式的能量，那么就是纯电阻电路，电流产生的热量Q就等于消耗的电能W，即Q=W=UIt。
按照温度的不同分为：
低温型（最高100度，常用于液体加热，如水）；
中温型（100-500度,常用于电炉，烘烤设备）；
高温型（500度-1100度常用于高温炉内，超高温型（1100-1300度，常用于试验设备，特殊场合用加热炉）。
国内的电热技术虽然已经有很大的发展，但是一般国内的常规电热元件最高使用温度大多在500度以内，超过500度后，寿命极短。
电热计算---焦耳定律
【例1】
电炉丝和导线通过的电流相同。
为什么电炉丝热的发红，而导线却几乎不发热？
【例2】
一根60Ω的电阻丝接在36V的电源上, 在5min内共产生多少热量？
【例3】
一只“220v 500w”电炉，正常使用时，每分钟产生多少热量？
【例4】
灯泡接入电路中时，灯泡和电线是怎样连接的？通电时灯泡热的发光，电线发热却很少，这是为什么？
【例5】
照明电路中接入大功率用电器(如电炉)时，导线显著发热，这是为什么？
【例6】
如图电路，电源电压保持12V不变，标有“10V 4W”的灯泡L与滑动变阻器R串联接在电路中。
闭合S，调节滑片P使灯泡L正常发光，此时灯泡L的电阻R L为Ω，电路中的电流为A，通电2min，变阻器R上产生的热量为J。
【例7】
在物理实验课上，小强用一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；小强用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的0.64倍。
求：⑴电热器正常工作的电流和额定功率；⑵小灯泡的电阻值。
【例8】
如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关。
电热毯标牌上标有“220V 40W”字样。
问(不考虑温度对电阻值的影响)：
⑴要使电热毯处于低温挡时，开关S应处于什么状态？
⑵发热电阻丝R0的阻值是多大？
⑶当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内电阻丝R0产生的热量是多少？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电热计算专题命题：高田民族学校唐新春1)“5·12”坟川大地震发生后，常州常发集团向灾区人民捐赠一批柴油发电机．这种柴油发电机的工作原理为：以风冷四冲程直喷式柴油机为动力系统，带动发电机发电，该柴油发电机说明书的部分内容如表所示．现在用一台该型号的柴油发电机给灾民临时安置区供电，如图所示．发电机到安置区的距离是400m,输电线路中的火线和零线均为GBCZ60型单股铜导线，该型导线单位长度的电阻为2.5×10-4Ω／m.安置区家用电器的总功率为44kW,当这些家用电器都正常工作时，求：(1)输电线路中的电流多大？(2)输电线路损失的电功率多大？(3)发电机实际输出电压多大？(4)该柴油发电机工作过程中，每小时消耗18kg柴油，柴油完全燃烧产生的内能转化为发电机输出电能的效率是多少？（柴油热值是3.3 X 107J/kg)2)小明家的电热水壶的铭牌如图所示，在一个标准大气压下，该水壶正常工作时，用l0min能将2kg、10℃的水烧开。
水的比热容c=4.2×103J／(kg．℃)(1)计算水吸收的热量；(2)计算消耗的电能；?请结合物理知识，从节能的角度提一个合理化的建议。
大山牌电热水壶型号：NH-520电源：220V 50Hz额定功率：1500W3)微波炉是一种清洁卫生无污染，效率较高的家用电器。
某微波炉的铭牌如下表所示。
将体积为275ml、初温是20℃的水放入该微波炉中用最大功率加热1min，取出后测得水温是40℃。
若水的比热容为4.2×103J/(kg·℃)。
求：（1）微波炉加热时，电路中的电流是多少？（2）防触电保护类型I类额定容积20L型号NN-S313WF 电源频率50HZ额定电压220V 质量12kg最大功率1100W4)某电热水器，额定功率为2000W。
当热水器正常工作70min时，可将50kg的水从20℃加热到58~C。
水的比热容为4.2×103 J／(kg·℃)。
试求：(1)这50kg水吸收的热量是多少?(2)热水器消耗的电能是多少?(3)热水器的效率是多少?5)某电吹风的简化电路图如图9所示，R1、R2是发热电阻丝，M是电动机。
开关S1闭合后，S2接l、2时吹冷风，通过电动机的电流为O.1A；S 2接2、3时吹温风，R1的阻值为110Ω。
S2接3、4时吹热风，电吹风的总功率为1100W。
电源电压为220V。
试求：(1)吹冷风时，电动机的功率是多少? (2)吹温风时，通过R1的电流是多少?(3)吹热风时，R2的电阻是多少?(结果保留小数点后两位)6)“节能减排，开关未来”的活动于2008年3月22日——世界水日的当天在沈阳正式启动；它倡导合理开关家用电器来节约能源。
由此，小明想到父母经常为夜间是否要关闭饮水机而发生的争执：母亲认为应该关机，理由是饮水机在夜间无人饮水时仍在对热水包里的水间歇性加热，白白消耗电能。
父亲则认为不该关机，因为第二天重新开机为凉水加热会消耗更多的电能。
为了解决父母的争执，小明设计了如下实验：（实验过程中只启用饮水机的加热功能）第二天晚上十点钟，他关掉家中的其他用电器，仅留下饮水机单独工作，记下电能表的示数为。
第二天早晨，热水包里的水温达到预定温度89℃，他又读出电能表的示数为，此时是六点钟。
由此他计算出饮水机整夜消耗的电能W开。
第二天晚上十点钟，他将饮水机关闭，次日早晨六点钟启动饮水机将热水包中30℃的水加热到预定温度89℃，用时12min。
他查看了饮水机上的铭牌，计算出了此过程中饮水机消耗的电能W关。
请你依据小明的实测数据和下表中饮水机铭牌上的信息求解：⑴饮水机夜间开机、关机两种情况下消耗的电能W开和W关各是多少？哪种情况更省电？省了多少度电？⑵热水包内的水从30℃加热到89℃时吸收的热量是多少？此过程中饮水机的加热效率是多少？333额定电压220V 热水包容积1.2L额定频率50Hz 冷水包容积0.5L制热功率500W 保鲜柜容积16L制冷功率98W 防触电类型I类7)小星在家用电熨斗帮助妈妈熨衣服，发现电熨斗铭牌上的某项数据模糊不清。
善于动脑筋的他很想知道铭牌上的这个数据。
他关掉家中其它的用电器，单独将一只规格为“220V 100W ”的灯泡接入电路，观察到电能表转盘在5min 内转过15r ；接着他将电灯关闭，只将电熨斗接入电路，转盘转过同样的转数只用了1min 。
求：（1）电熨斗的功率。
（2）电熨斗通电6min 产生的热量。
3）将电熨斗平放在衣服上时，对衣服产生的压强。
（g=10N ／kg ）(答案保留两位小数） 额定电压220V 额定频率 50Hz 额定容量5kg 整机质量72kg 机身尺寸600x 560×850mm 3洗涤功率330W 加热温度30℃一60℃ 最大电流 5A (2)洗农机在额定电压下工作时消耗的最大功率。
(3)某一次洗涤共用了0．5h ，耗电多少度?产品名称：电熨斗 型 号：××× 电 源：220V 50Hz 额定功率： 底板面积：150cm 2 质 量：1.5kg9)清洗机是利用高压水清洗车辆表面污垢的机器。
有一种CC5020型清洗机的铭牌如下表所示。
请回答：（1）．从物理学的角度看，铭牌中有一个物理量名称与单位不一致，请你指出并说明如何更正。
2）．若清洗一辆汽车正常工作需要10min ，则清洗一辆汽车需要水的质量是多少？ （3）．若清洗机正常工作10min ，清洗机对水做多少功？10)（山东淄博）某电热水瓶的铭牌如下表所示。
若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）。
求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min 正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。
11)(08浙江杭州)冬天，王同学使用电热毯时发现电热毯有高温档和低温档，于是他设计了电热毯的模拟电路图甲和乙（电热丝相当于电热毯内部发热电阻）。
（1）图甲中有定值电阻R2（置于电热毯外部），电热丝R ：，请说明要使电热毯处于低温档时，开关S1、S2应处于什么状态?并写出低温档时电热毯发热电功率的表达式。
（2）图乙中有两根电热丝R2、R3，请说 明要使电热毯处于高温档时，开关S1、S2应处于什么状态?并写出高温档时电热毯发热电功率的表达式。
（3）请指出你认为其中较好的电路，并说明理由。
甲 乙一辆电动自行车的铭牌上给出了如下的技术参数表规格后轮驱动直流永磁铁电机车型26″电动自行车额定输出功率120W整车质量30kg额定电压40V最大载重120kg额定电流 3.5A质量为M = 70kg的人骑此电动自行车沿平直公路行驶，所受阻力F f恒为车和人总重的k = 0. 02倍．取g =10m/s2，求：（1）此车永磁铁电机在额定电压下正常工作时的输入功率和效率．（2）仅在永磁铁电机以额定功率提供动力的情况下，人骑车行驶的最大速度．（3）仅在永磁铁电机以额定功率提供动力的情况下，当车速为υ1= 1.0m/s时，人骑车的加速度．（1）120W （2）6.0m/s （3）a =1.0m/s2解析:（1）由表可知，电机的额定电压为U= 40V、额定电流为I= 3.5A，所以电机正常工作时输入功率为P入= U I= 140W ---------2分又因电机的输出功率为P出= 120W，所以电机的效率为--2分（2）行驶时所受阻力为F f= k ( M + m ) g式中m为车的质量当达到最大速度υmax时，应有P出= F f υmax ----------2分所以最大速度 ----------2分（3）当车速为υ1= 1.0m/s时，牵引力 ----------2分设此时车的加速度为a，根据牛顿第二定律F – F f=（M+m）a，解得a =1.0m/s2下图所示的是某电动自行车铭牌的一部分。
型号XM―22整车尺寸1510×750×280mm最高车速20km／h供电电压36 V整车自重50kg机械效率75％（1）若电动自行车以最高车速匀速行驶3.6km需要多长时间?（2）在这段路程上，电动自行车消耗的电能是4.8×l05J，则它行驶时受到的阻力是多少? （3）从环保角度来说电动自行车的优、缺点各是什么?（优、缺点各答一条即可）解：（1）由图知电动自行车最高车速v=20km／h由公式得，电动自行车行驶3.6km需要的时间（2）由电动自行车消耗的电能是4.8×105J，即由得由于电动自行车克服摩擦所做的功即为有用功，，则（3）优点：无废气排法；噪音小；较经济缺点：废电池易铅污染；车速不能过快；一次充电行驶里程较短；（5分）一辆电动自行车铭牌上的技术参数如表中所示：质量为M＝70 kg的人骑此电动车沿平直公路行驶，所受阻力为车和人总重的0.03倍，不计自（1）仅在电动机提供动力的情况下，此车行驶的最大速度为________m/s；行车自身的机械损耗。
（2）仅在电动机提供动力的情况下，以额定输出功率行驶，速度为3m/s时，加速度大小为_____m/s2。
6 m/s，0.3 m/s2。
