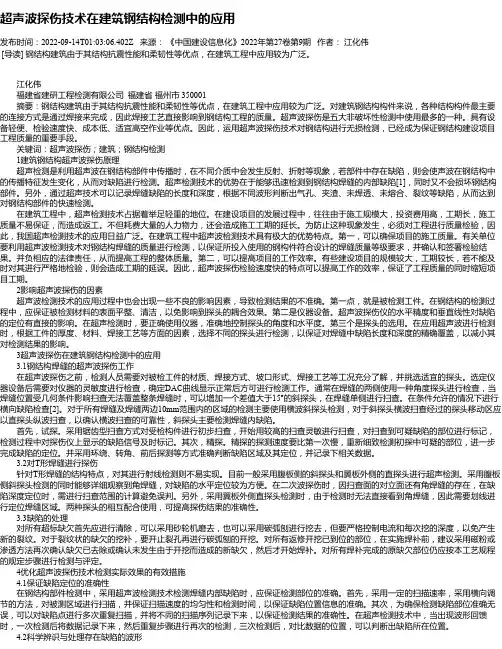

超声波探伤技术在建筑钢结构检测中的应用
超声波探伤技术在建筑钢结构检测中的应用发布时间：2022-09-14T01:03:06.402Z 来源：《中国建设信息化》2022年第27卷第9期作者：江化伟[导读] 钢结构建筑由于其结构抗震性能和柔韧性等优点，在建筑工程中应用较为广泛。
江化伟福建省建研工程检测有限公司福建省福州市 350001摘要：钢结构建筑由于其结构抗震性能和柔韧性等优点，在建筑工程中应用较为广泛。
对建筑钢结构构件来说，各种结构构件最主要的连接方式是通过焊接来完成，因此焊接工艺直接影响到钢结构工程的质量。
超声波探伤是五大非破坏性检测中使用最多的一种。
具有设备轻便、检验速度快、成本低、适宜高空作业等优点。
因此，运用超声波探伤技术对钢结构进行无损检测，已经成为保证钢结构建设项目工程质量的重要手段。
关键词：超声波探伤；建筑；钢结构检测 1建筑钢结构超声波探伤原理超声检测是利用超声波在钢结构部件中传播时，在不同介质中会发生反射、折射等现象，若部件中存在缺陷，则会使声波在钢结构中的传播特征发生变化，从而对缺陷进行检测。
超声检测技术的优势在于能够迅速检测到钢结构焊缝的内部缺陷[1]，同时又不会损坏钢结构部件。
另外，通过超声技术可以记录焊缝缺陷的长度和深度，根据不同波形判断出气孔、夹渣、未焊透、未熔合、裂纹等缺陷，从而达到对钢结构部件的快速检测。
在建筑工程中，超声检测技术占据着举足轻重的地位。
在建设项目的发展过程中，往往由于施工规模大，投资费用高，工期长，施工质量不易保证，而造成返工。
不但耗费大量的人力物力，还会造成施工工期的延长。
为防止这种现象发生，必须对工程进行质量检验，因此，我国超声检测技术的应用日益广泛。
在建筑工程中超声波检测技术具有极大的优势特点。
第一，可以确保项目的施工质量。
有关单位要利用超声波检测技术对钢结构焊缝的质量进行检测，以保证所投入使用的钢构件符合设计的焊缝质量等级要求，并确认和签署检验结果。
并负相应的法律责任，从而提高工程的整体质量。
焊缝超声波探伤作业指导书
有限责任公司钢结构焊缝超声波探伤作业指导书编号:HHR/ZD-02编制：现场检测室审批：年月日钢结构焊缝超声波探伤指导书1、适用范围本指导书适用于一般工业与钢结构焊缝超声波探伤的检测。
2、依据标准GB/T11345—1989《钢焊缝手工超声波探伤方法和探伤结果分级》。
GB/T50621—2010《钢结构现场检测技术标准》。
JG/T203—2007《钢结构超声波探伤及质量分级法》。
GB 50205—2001《钢结构工程施工质量验收规范》。
3、仪器设备和人员的要求3。
1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定（校准）证书，仪器设备的精度应满足检测项目的要求。
检测所用检测试剂应标明生产日期和有效期，并应具有产品合格证和使用说明书。
3.2 检测人员应经过培训取得上岗资格;从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445进行相应级别的培训、考核，并持有相应考核机构颁发的资格证书。
3.3 从事焊缝探伤的检验人员必须掌握超声波探伤的基本技术，具有足够的焊缝超声波探伤经验，并掌握一定的材料、焊接基础知识。
3。
4 焊缝超声检测人员应按有关规程或技术条件的规定经严格的培训和考核，并持有相应考试组织颁发的等级资格证书，从事相对考核项目的检验工作。
注:一般焊接检验专业考核项目分为板对接焊缝；管件对接焊缝；管座角焊缝；节点焊缝等四种。
3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。
3.6 现场检测工作应由两名或两名以上检测人员承担.3。
7 超声检验人员的视力应每年检查一次，校正视力不得低于1。
0。
4、检测钢结构焊缝超声波探伤时，基本要求4.1 现场调查宜包括下列工作内容：1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料；2 调查被检测钢结构现状，环境条件，使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况;3 向有关人员进行调查；4 进一步明确委托的检测目的和具体要求;4.2 检测项目应根据现场调查情况确定，并应制定相应的检测方案.检测方案宜包括下列主要内容：1 概况，主要包括设计依据、结构形式、建筑面积、总层数,设计、施工及监理单位，建造年代等;2 检测目的或委托方的检测要求;3 检测依据，主要包括检测所依据的标准及有关的技术资料等；4 检测项目和选用的检测方法以及检测数量；5 检测人员和仪器设备情况；6 检测工作进度计划;7 所需要委托方与检测单位的配合工作；8 检测中的安全措施；9 检测中的环境措施。
钢结构部分熔透焊缝的超声波检测分析
钢结构部分熔透焊缝的超声波检测分析作者：张祎来源：《科学与信息化》2017年第32期摘要随着社会的发展，尤其是在钢结构中使用比较广的就是熔透焊缝深度的测量，并且探头角度的选择对其也有着比较大的影响，在通过对试块上的试验结果进行分析，总结出适用于部分熔透焊缝超声波检测深度的方法，那么本文就通过监测方法的不同来分析对熔透焊缝超声波的影响。
关键词钢结构；熔透焊缝深度；监测目前，能力验证是试验室外部质量控制的一种手段，是在一定范围内，可以根据相关的制定方案来进行比对，之后再验证的实验室和所应用的试验方法中，需要检测相应的性能和均匀一样的样品，这样在很大程度上就提高了，整体的检测水平，以及和对了解试验室空间的不同影响，并且在不同的环境下解决试验室存在的问题。
1 试验制备和检测中的要求在试验中所使用到的钢结构是常见的对接焊缝，一般是由两块同牌号的普通碳素钢焊接而成的，钢板是由某钢铁有限公司提供的，对于焊接的方法是为二氧化碳来进行保护的，缺陷的成型的方式有埋丝和欠缺气体两种的保护形式，对于焊接试板制作数量也是控制在一定范围内的。
一般来说，所研究的材料对两块钢板进行了超声波的检测，确认钢板原材料没有缺陷的，在焊接完成后，所研究的材料对所焊缝样品进行了射线检测，并且还需要确认内部所存在的问题，尤其是对所研究焊缝样品进行了超声波的检测，按照能力验证作业指导书进行检测，并且还需要给出能力验证参数参考的数值，经过统计分析之后，是要求材料研究出所得的结果，确保了检测数据的有效性[1]。
2 加强检测设备以及检验的准备（1）根据所使用的超声波探伤仪器是需要符合相关国家规定的，这样在一定条件下，是需要采用单斜探头的，那么探头就应该按照规定来定做出相关的标志，其测试的结果就是应该符合超声波上用探头性能测试的方法等要求，当然这些要求都是比较严格的，有的是直探头的规格，当然规格是不同的，而对于斜探头来说，远场的分辨能力是大于所控制范围的，这样对于直探头来说，所分辨的能力是不小于控制范围的。
钢结构焊缝超声波探伤实施细则
1总则1.1适用范围本实施细则依据GB/T11345 - 89”钢焊缝手工超声波探伤方法和探伤结果的分级” 编制，适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。
不适用于铸钢、奥氏体不锈钢焊缝，外径小于159mm的钢管对接焊缝，内径小于等于200mm的管座角焊缝及外径小于250mm和内外径比小于80%的纵向焊缝。
1.2检测人员1.2.1从事焊缝探伤的检验人员必须掌握超声波的基础技术，具有足够的焊缝超声波探伤经验，并掌握一定的材料、焊接基础知识。
1.2.2焊缝超声检验人员应按有关规程或技术条件的规定经严格的培训和考核，并持有相应项目的上岗证，从事相对应考核项目的检验工作。
1.3本实施细则不涉及抽样方法及验收标准，需要时应根据设计图纸或相应的验收规范等技术文件制定专用的工艺，明确具体的抽样方法及验收标准。
1.4必要时应根据具体的检测对象，针对具体的接头型式、板厚等编制工艺卡。
2探伤仪、探头及系统性能要求2.1探伤仪：使用A型显示脉冲反射式探伤仪，其工作频率范围应为1〜5MHz,探伤仪应配备衰减器或增益控制器，其精度为任意相邻12dB误差在±1dB内，步进级每档不大于2dB,总调节量应大于60dB,水平线性误差不大于1%,垂直线性误差不大于5%。
2.2探头2.2.1探头应有晶片尺寸、K值或折射角度、入射点刻度、型号、厂家等标志。
2.2.2晶片的有效面积不应超过500mm2,且任一边长不大于25mm。
2.2.3声束轴线水平偏离角应不大于2°2.2.4探头主声束垂直方向的偏离，不应有明显的双峰。
2.2.5斜探头的公称折射角6为45°、60°、70°或K值为1. 0、1.5、2. 0、2. 5, 折射角的实测值与公称值的偏差应不大于2°（K值偏差不应超过±0.1）。
如受工件几何形状或探伤面曲率等限制也可选用其它公称角度/K值的探头。
建筑钢结构焊缝超声波检测技术分析
建筑钢结构焊缝超声波检测技术分析【摘要】：高层建筑的钢结构是由钢结构焊接成一定的框架形状，是一个空间刚度体系，它广泛应用于高塑性、高抗恢复性的民用建筑中。
本文根据多年工作积累的经验，详细分析了高层建筑焊接钢结构超声波检测技术的关键点，以供参考。
【关键词】：钢结构；焊缝超声波；检测技术1工程概况某项目高188.00m，共46层，其中包括地上43层，地下3层，购物中心位于1-5层，办公楼位于6-43层。
结构采用全金属结构，总重量约12500吨，该结构系统用于在项目中配置矩形混凝土管（钢墙）。
2 技术特点及要求（1）钢结构由车间结构、生产车间和安装现场焊接组成。
钢结构施工为超高钢结构，必须满足《钢结构工程施工质量验收规范》和《钢结构通用结构规范》中规定的设计水平最高的超声波检测要求。
（2）主体钢结构由钢梁、H型钢筋、柱和支撑材料组成。
Q345c-15z板厚度至少为25mm的Q345B和Q235B用作其他柱、钢柱和梁的类型材料，如真空、棱镜和水平屋顶，钢柱的厚度为8~50mm。
（3）例如，钢结构的焊接要求分为I类和II类。
其中，超声波检测100%为一次焊，20%为二次焊。
（4）对于30mm以上的板材，首先要对普通金属进行超声波探伤，然后在200mm范围内焊接梁、柱和柱。
焊接后，不仅要对焊接缺陷进行超声波检测，还还要对热影响区的起始材料进行超声波检测。
（5）连接钢结构的焊接塔、梁、柱和钢壁之间的焊接，一般采用流动电弧焊。
保护手工支架不受CO2气体的影响，连接焊接箱的立柱自动焊接在覆盖玻璃表面的活动层下方，焊接和现场安装需要气体保护CO2手工焊接。
3 超声波检测工艺及技术要点3.1 工艺流程首先检查设备表面，检查并修改缺陷，然后发送超声波检查和恢复报告。
3.2 检测工艺和检测技术1）检查焊接表面。
使用一次反射法时，焊接本身就是一个非常好的表面宽度。
因此，焊缝每侧为基材厚度的30%，最小截面为10mm，最大截面为20mm，运动检测区域应大于125p（p.2Kt）。
钢结构典型焊缝的超声波检测
钢结构典型焊缝的超声波检测摘要：本文针对钢结构中比较典型的几种焊缝的超声波检测方法，介绍了对这几种焊接接头的扫查方式，并通过理论计算实现了对缺陷的准确定位。
关键词：钢结构超声波检测焊缝缺陷定位Ultrasonic Testing of Typical Weleded Joints of Steel Structures(No. 52 Institute of China North Industries Group CooperationYantai BranchYantai264003China)Abstract: In the paper,we introduce scinning mode of ultrasonic testing in typical weleded joints of steel structures ,and get the accurate location for defece according to the calculated gradient.Key words: Steel Structure Ultrasonic Testing Weleded Joints location of defece1、引言随着钢结构行业的快速发展和焊接技术的逐渐提高, 构造复杂化，大跨度、超高层钢结构日渐增多，焊缝焊接形式也日趋多样化。
无损检测作为控制焊接质量的主要手段起到至关重要的作用，而超声波检测以方便、经济、有效等优点被用来控制焊缝内部质量的主要方法。
但随着焊接形式的多样化，对焊缝的超声波检测带来了一些困难，有时对缺陷的定位问题也很难准确把握，怎样根据实际焊接形式采用合理的超声波检测方法需要我们针对问题逐渐完善。
2、钢结构典型焊缝的检测要点2.1对接焊缝对接接头是钢结构中最重要也是最为常见的的焊接形式，绝大部分对接接头采用全熔透焊接，要求焊缝与母材等强，探伤的要求也往往较高。
钢结构及焊缝无损检测(超声波检测)作业指导书
钢结构及焊缝无损检测（超声波检测）1适用范围本作业指导书适用于钢结构焊缝内部缺陷的现场检测。
本作业指导书适用于母材厚度不小于8mm的铁素体类全熔透焊缝脉冲反射法超声波检测。
2执行标准GB/T 11345-2013《焊缝无损检测超声检测技术、检测等级和评定》GB/T 50621-2010《钢结构现场检测技术标准》GB50205-2001《钢结构工程施工及验收规范》GB/T 29712-2013《焊缝无损检测超声检测验收等级》3检测目的检测钢结构焊缝是否满足GB/T 11345-2013《焊缝无损检测超声检测技术、检测等级和评定》规范要求。
4仪器设备PUXT-330全数字金属超声探伤仪、标准试块、探头、耦合剂。
5资料收集在检测前，应该收集以下资料：1工程名称、相关设计文件、检测所依据的标准；2建设、设计、施工及监理单位名称；3特别说明资料和其他必要资料6试验检测过程6.1抽查频率设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求：一级焊缝应进行100%的检验，其合格等级应为现行国家标准（GB/T 11345-2013）《焊缝无损检测超声检测技术、检测等级和评定》B级检验的I级或I级以上；二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准（GB/T 11345-2013）《焊缝无损检测超声检测技术、检测等级和评定》B级检验的II级或II级以上；全焊透的三级焊缝可不进行无损检测。
下列情况之一应进行表面检测：1、外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测；2、外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤；3、设计图纸规定进行表面探伤时；4、检查员认为有必要时。
6.2技术指标依据GB/T 11345-2013《焊缝无损检测 超声检测 技术、检测等级和评定》的规范评定等级要求进行。
6.3仪器操作6.3.1试块试块应采用与被检工件相同或近似声学性能的材料制成。
标准试块尺寸符合GB/T 11345-2013的要求。
钢结构对接焊缝的超声波探伤
用 Ｂ级检 验 ， 以这里 只介 绍 这 种检 验方 法 。Ｂ 所
１ 了解 对接 焊 缝 的评定 等 级 、 验等 级 检 母 材厚度 ＞１０ｒｎ ， 用双面双侧检验 。受几 ０ ＇ 时 采 ｔ ｌ ｌ 和探伤 例 匕
何条件的 限制 可在 焊 缝 的双 面 单侧 采 用两 种角
在钢 结构 的钢 板 对接 焊缝 中一 般 要 求全 焊 度 探头进行 探 伤 。条 件允 许 时应 做 横 向缺 陷 的 检验。对 于探 伤 比例一 级 焊缝 为 １０ 二 级 焊 ０ ％， 缝为 ２ ％。探 伤 比例 的计数 方法 是 ： ０ 对于工厂 制 作的焊缝 应按照每 条焊缝 计算 百分 比， 且探伤 长
这里需 要指出 的是 ， 实 际的探 伤 中有很多 检测 在
人员 误 以为对 于 工厂 制 作 的二 级 焊缝 应 按 照焊 缝的条数 计 算 探 伤 比例 ， 种认 识 是 错误 的 ， 这 对 于工厂制作 的二级 焊 缝 每条 焊 缝 都 应该 进行 检
狈 只不过应 对每条焊缝按 照长度 的 ２ ％进行探 、， ０ ０
钢结构 工程 中探伤 的唯一 手段 ， 当我 们对缺 陷的
判断不准确 时 ， 以借 助射线探 伤 的方 法予 以确 可
定。对于一级 和 二 级对 接 焊 缝 的超 声 波探 伤 应 首先 明确焊缝的评定 等级 、 检验 等级 和探伤 比例 的规定 。一级 焊缝的评定等 级为 Ｉ级 ， Ｉ 二级焊 缝 的评定等级 为 Ｉ 级 ， 就是说 一 级 焊缝 Ⅱ级 合 Ｉ Ｉ 也
钢 结构 对接 焊缝 的 超 声波 探伤
陶 伟
（ 天津市大港区城建建筑材料试验室， 天津 ３０７ ） ０２０ 摘 要： 介绍 了钢结构钢板 对接焊缝 的超声波探 伤的基 本知识。主要 包括 ： 焊缝 的评定等 级、 检验等级、 探伤 比例的规定、 设备 的选择和调试 、 探伤手法、 陷判断等。 缺
建筑钢结构焊缝超声波探伤实施细则
*公司钢构作业指导书建筑钢结构焊缝超声波探伤文件编号：版本号：编制：批准：生效日期：建筑钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。
2. 适用范围适用于母材厚度不小于4mm的碳素钢和低合金钢的钢板对接、T型接头、电渣焊接头；适用于母材壁厚不小于3.5mm，管径不于小48mm的螺栓球节点杆件与锥头或封板对接；适用于母材壁度不小于4mm，球径不小于120mm，管径不小于60 mm的焊接空心球及球管焊缝；适用于母材壁厚不小于6mm、支管管径不于小89mm、局部两面角夹不小于30°、支管壁厚外径比小于13%的圆管相贯接节点碳素钢和低合金钢焊接接头焊。
3. 检测依据GB 50205-2001钢结构工程施工质量验收规范JGJ7-2010空间网格结构技术规程JGJ81-2002建筑钢结构焊接技术规程GB 50661-2011 钢结构焊接规范JG/T203-2007钢结构超声波探伤及质量分级法GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4．检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。
通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。
5．人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。
超声检验人员的视力应每年检查一次，校正视力不得低于1.0。
6．检测器材6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性偏差不大于±2%，垂直线性偏差不大于±3%。
《钢结构超声波探伤及质量分级法》
钢结构超声波探伤及质量分级法》引言《钢结构超声波探伤及质量分级法》JG/T 203-2007 （以下简称“标准”）虽然已经出版很多年，但应为其专业性相对较强，检测人员水平参差不齐，对标准的解读存在一定误差，是检测时出现误判。
在此对标准条文进行详细解读和分析，与大家一起分享和探讨。
1适用条件在《标准》的第一章节中给出标准适用的条件，对焊缝母材的厚度要求放宽到不小于4mm勺碳素结构钢和低合金高强度的钢板对接全焊透接头。
实际操作碳素结构钢检测，可与设计方及与委托方协商后，制定出相应的检测工艺流程，对板厚检测范围进行规定，按照工艺进行检验探伤。
由于焊缝探伤中较多用到斜探头（横波）探伤，考虑到横波在铸钢及奥氏体不锈钢中衰减很大，所以不适用于在这些材质中探伤。
2检测人员这个章节主要对检测人员的检测资格以及进行了规定，特别要注意标准第 2.2 的条文的注，它将焊缝探伤的门类分为：板对接焊缝、管件对接焊缝、管座角焊缝、节点焊缝四种。
不但要求检测人员有从事检验工作的等级资格证书，并且该资格证书必须检测项目对应的门类，否则不能从事相关检测。
3探伤仪、探头及系统性能3.1 探伤仪⑴标准要求探伤仪的工作频率范围不应小于0.5 MHz〜10MHz为了解仪器的频带范围对检测会产生何种影响影响，进行了以下试验举例说明：例：采用不同频率探头检测厚度较大的一个铸件（晶粒粗大）的底波，结果如下表所示：探头频率底波情况10 MHz没有底波5MHz底波出现，但不明显2.5 MHz底波显示清晰1MHz底波降低0.5 MHz没有底波结果分析：①探头频率为 5 MHz〜10 MHz时，由于铸件内晶粒粗大，频率越高，衰减也越明显，所以会出现没有底波或者底波不明显的情况；②探头频率为0.5 MHz〜1 MHz时，虽然其衰减比2.5MHz 的探头要小，但是考虑到使用仪器以及探头的频带范围的制约，使反射波不在其容纳范围之内。
所以选择一个频带范围相对较宽的仪器探头，对检测的适用性和准确性有着较大的影响。
钢结构超声波探伤方法和探伤标准
钢结构超声波探伤方法和探伤标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钢结构超声波探伤方法和探伤标准引言钢结构作为重要的工程材料，在建筑、桥梁、船舶等领域扮演着关键的角色。
钢结构焊缝超声检测标准及操作-湖南科大
2、焊缝探伤探伤前准备
广东汕头超声仪器所CTS-2000PLUS
2、焊缝探伤探伤前准备
智博联U610
2、焊缝探伤探伤前准备
1）探头K值 2）前沿长度 使用磨损后应重新测量
2、焊缝探伤探伤前准备
标准试块： CSK-IA
前沿长度
K值测量
声速？
2、焊缝探伤探伤前准备
比对试块：RB-2 3mm横孔技术1
1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为： 1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，
受拉时应为一级，受压时应为二级； 2) 作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质 量等级当受拉时应不低于二级，受压时宜为二级。
3、焊缝超声检测实际操作
简要操作说明书 演示
5. 《钢的弧焊接头缺陷质量分级指南》GB/T 19418-2003 6. 《焊缝无损检测 超声检测技术、检测等级和评定》GB/T
11345-2013 7. 《焊缝无损检测 超声检测验收等级》GB/T 29712-2013
1、焊缝超声检测主要技术标准
1. 《钢的弧焊接头缺陷质量分级指南》GB/T 19418-2003 2. 《确焊定缝焊无缝损质检量测等超级声―检→测确技定术检、测检技测术等和级等和级评―定→》检G测B/T
11345-2013 3. 《―焊→缝验无收损等检级测评超定声检测验收等级》GB/T 29712-2013
1、焊缝超声检测主要技术标准
《钢结构工程施工质量验收规范》 50205-2001
？有点乱 (1)UT： Ultrasonic test 超声波探伤标准，较新 (2)钢结构标准，相对较老旧，特别是50205验收标准。
超声波探伤检测方案
1.1钢结构焊接质量无损检测依据《钢结构工程施工质量验收规范》GB50205-2020及《钢结构超声波探伤及质量分级法》JG/T203-2007规定，采用超声波法对焊缝内部进行探伤检测，设计质量等级为一级的焊缝探伤比例为100%,设计质量等级为二级的焊缝探伤比例为20%。
1.1.1检测区域的选择⑴超声波检测应在焊缝及探伤表面经外观检查合格后方可进行，应划好检测区域，标出检测区段编号。
⑵检测区域的宽度应是焊缝本身再加上焊缝两侧各相当于母材厚度30%的一般区域，这区域最小10mm，最大20mm。
⑶接头移动区应清除焊接飞溅、铁屑、油垢及其它外部杂质。
探伤区域表面应平整光滑，便于探头的自由扫查，其表面粗糙度不应超过6.3um，必要时进行打磨。
a、采用一次反射法或串列式扫查探伤时，探头移动区应大于2.56k，（其中，§为板厚，k为探头值）；b、采用直射法探伤时，探头移动区应大于1.256k。
⑷去除余高的焊接，应将余高打磨到与临邻近母材平齐。
保留余高焊缝，如焊缝表面有咬边，较大的隆起和凹陷等也应进行适当修磨，并做圆滑过渡以免影响检测结果的评定。
1.1.2检测频率检测频率f一般在2-5MHz的范围内选择，推荐选用2〜2.5MHz的频率检测，特殊情况下，可选用低于2MHz或高于2.5MHz的检测频率，但必须保证系统灵敏度的要求。
1.1.3仪器、试块、耦合剂、探头1、仪器：CTS-9002+型超声波探伤仪、PXUT-300C型超声波探伤仪2、试块：CSK-IA试块、RB-2试块、CSKTCj试块3、耦合剂应选用适当的液体或模糊状物作耦合剂。
耦合剂应具备有良好透声性和适宜流动性，不应对材料和人体有损伤作用。
同时应便于检测后清理。
典型耦合剂为水、机油、甘油和浆糊。
在试块上调节仪器和产品检测应采用相同的耦合剂。
4、探头：斜探头：频率为2.5-5MHz，前沿为10-20mm，晶片尺寸为6X6、9X9、13X13(mm)；直探头：频率为2.5-5MHz，直径为14或20mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构件超声波探伤焊接工艺
1、焊前准备：
①焊条选用J507型电焊条，以280℃高温烘干一小时以上；
②焊丝采用JM-5511型铁路道桥专用焊丝（Ф1.2mm）；
③焊机选用直流焊机；
④气刨选用直径为Ф10mm碳棒；
⑤母材倒坡口，单边45°（见图A）；
⑥工件组对拼接尺寸应放大1.5mm左右（见图B）；
⑦为防止焊接变形，应先对工件采取预拱。
如加斜撑、加固等措施。
其中加工可采取焊缝背对背方式（件图C）；
2、焊接：
①先检查坡口角度、钝边、间隙及错口量、坡口内和两侧的锈斑、油污、氧化铁皮等应及时清除干净。
焊接场地打扫干净，确保无风。
②第一层用J507焊条打底，焊接电流140~160A，焊接时应随时注意调整运条速度、角度、确保无焊渣，未熔合等焊接缺陷。
焊条接头处必须采用机械打磨，将表面氧化层清理干净再焊下一条焊条。
第一层焊完后将药皮、氧化层彻底清理，露出金属光泽；
③用气保焊进行施焊时、保护气体采用85%：15%的Ar/CO2混合气体，焊接过程中应随时观察熔池情况，保证焊接手法平稳，焊接速度、角度一致，保证无咬边、未熔合等缺陷。
④每次施焊焊缝应尽可能的长，减少接头次数；
⑤焊缝较宽时，可采用锯齿形横向摆动方式施焊（如图D）；
⑥焊接时每一层之间必须打磨干净；
3、焊后：
①焊接结束后在背面碳弧气刨清根；使用碳刨时应保持手法平稳，所刨坡口深度、宽度应基本一致，坡口表面平滑；
②在确认清理完所有缺陷后对坡口进行打磨，清除表面渗碳，露出金属光泽，最后采用与正面相同程序、手法焊完里口部分。
图A 图B
图C 图D。
