太阳能庭院灯的构造及性能
太阳能庭院灯使用说明书
太阳能庭院灯使用说明书一、简介1、太阳能庭院灯是采用太阳能技术与节能LED完美结合的开发产品，外观精致方便实用，操作简单，而且内置高性能聚合物电芯，容量可达4000mAH-5200mAh，利用太阳能光源转换进行充电，全面提升了无电地区的生活质量。
2、该产品适合安装车库，住宅的路口，阳台，水塘前、后区，信箱区，人行道等等。
二、产品特性1、综合设计没有电缆。
2、防雨，防锈结构。
3、完美结合的太阳能产品，LED和高性能聚合物电芯技术。
4、采用热红外线传感器来控制LED的工作，节省电池的损电。
三、安装安装于太阳能板能位于阳光照射到的位置，照射时间越长越好。
方阵朝向正南（即方阵垂直面与正南的夹角为0°）时，太阳电池发电量是最大的。
四、使用说明1、安装前请根据用户需要，设定所要的档位再挂到壁上。
2、按感应器旁边的小开关设定，一档：闪烁1次后常亮（1/3亮度）二挡：闪烁2次后微亮，有感应全亮12秒，没感应微亮。
三挡：闪烁3次后不亮，有感应全亮12秒，没感应不亮。
按第四下时完全关闭庭院灯（感应灯）。
可重复触发，重新触发重新计时。
3、庭院灯白天只充电LED不工作，晚上庭院灯LED按所设定的档位工作。
名称：常规型号SOP-048太阳能板单晶5W/6V电池规格4400MAH/3.7VLED功率 3.2W/100%功率@明亮模式下照明红外线感应感应距离：5-8m，感应角度：<140°充电时间足够阳光下6小时工作时间/模式10小时/晚.30%的亮度可以照明12-14小时后备充足的电池2-3晚（100%的亮度一分钟当手动感应）LED灯的角度120°工作温度0℃-40℃安装建议高：2-4米灯之间的距离：10米五、注意事项：1、禁止把太阳能板安装在建筑物长期的阴影下。
2、不得擅自拆卸太阳能板和电池对其进行改造。
3、当周围的环境温度上升到接近人体温度时，检测距离将会缩短。
4、要定期拿软布擦赶紧太阳能板的表面。
太阳能庭院灯特点及常规技术参数
太阳能庭院灯特点及常规技术参数太阳能庭院灯广泛适用于市区广场、景点公园、住宅小区、院校厂区、步行街等场所的亮化装饰；形式多样、美观典雅：安装维护方便，无需铺设地下电缆；无需支付照明电费；工作稳定可靠；无需管理；使用寿命长；节约能源：是理想的道路与景观照明灯具，属当今社会大力提倡利用的绿色再生能源产品。
1、节能环保：使用太阳能光伏电池提供电能，太阳能作为一种绿色环保的新能源，“取之不竭、用之不尽”。
充分利用太阳能资源，对缓解常规能源紧张的情况有积极意义。
2、安装简单、方便：无需像普通路灯那样做铺设电缆等大量基础工程，灯杆需要有一个基座固定，所有的线路和给部件只需要连接5—6个接口，形成一个整体。
3、运行维护成本低廉：太阳能庭院灯使用的太阳能供电，，运行成本几乎为零。
整个系统运行均为自动控制，无需人为干预，几乎不产生维护成本。
4、照明效果好：光效达130lm\W以上，近蝴蝶翼长方形光斑，50W LED 光源亮度超过250瓦高压钠灯，节能效果显著。
5、整套路灯长寿命：太阳能板25年以上使用寿命，LED光源寿命50,000小时以上，是传统灯的5～10倍, 蓄电池正常使用可保证5-8年，6、抗长时间阴雨天气：太阳能庭院灯在抗阴雨天气是常规技术， 同等配置下3-5倍， 做长抗阴雨天可达35天。
常规标准太阳能庭院灯配置及技术参数：高度：3~5M,热镀锌、外表喷塑处理适配光源：7W~35WLED灯、节能灯等。
每天工作：6~12H(可根据要求设计)阴雨天数：6~8天（可根据要求设计)光通总量：550lm~4600lm光效：60m/w~143m/w照度：12lux~26lux（可根据要求进行设计）抗风力：41.4m/s使用温度：-30℃~+55℃电池板：单/多晶硅高转换效率电池板，寿命≥25年。
蓄电池：阀控密封式免维护胶体，铅酸蓄电池，太阳能专用，使用寿命3~7年。
控制器：微电脑智能控制器，防过充，过放，光控开，时控关，寿命≥5年。
太阳能景观灯的组成
蓝蓝的天空，飘浮着朵朵白云，片片绿色的掩映下，一石一灯，一桥一屋，和谐统一，美在不经意呈现在我们的眼前，像一幅田园画，让人忍不住想在此休憩。
景观灯一点也不显突兀，反倒增添了不少生气，一眼望去，外在组成构造尽收眼底：
1、太阳能光伏电池板
太阳能景观灯的中心部分是高价值的一部分。
它的作用是将太阳的光能转化为电能输送到电池存储。
其中光伏电池板分多晶硅和单晶硅两种，多晶硅的生产工艺比较简单，价格低于单晶，适合在多雾的下雨天阳光不太充足的南方地区使用。
单晶硅因为性能参数相对稳定
转化率高，所以大部分地区使用的都是单晶硅电池板。
2、景观灯控制器
为了延长电池的使用寿命，必须限制充放电条件以防止电池过充电和深充电。
当温差较大时合格的控制器还应具有温度补偿功能。
同时太阳能控制器还具有恒流光控和时控等控制功能。
3、景观灯蓄电池
由于太阳能光伏发电系统输入能量非常不稳定，因此一般需要配置铅酸电池或锂电池系统工作。
铅酸电池价格划算但体积大重量大，放在杆子上灯杆支撑不了，埋在地下又容易被盗。
因此体积小而轻便的锂电池用的比较多，一般是放在景观灯的头内部。
以上就是关于太阳能景观灯的组成成分，一般太阳能景观灯的电池容量是以满足夜间照明为前提的，只要能够满足太阳能电池组件的储存能量要求和连续夜雨照明需求即可，一般电池容量太大的就不推荐使用，电池过大会因为一直处于功率损失充不满的状态而影响电池寿命，同时也很容易造成不必要的浪费。
太阳能庭院灯

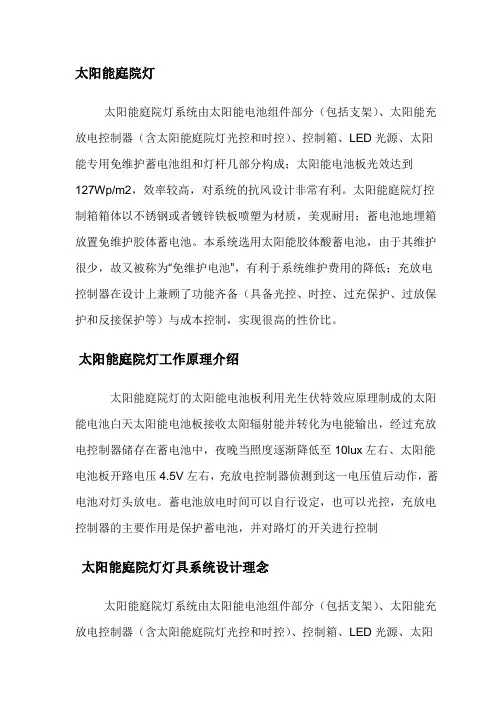

太阳能庭院灯太阳能庭院灯系统由太阳能电池组件部分（包括支架）、太阳能充放电控制器（含太阳能庭院灯光控和时控）、控制箱、LED光源、太阳能专用免维护蓄电池组和灯杆几部分构成；太阳能电池板光效达到127Wp/m2，效率较高，对系统的抗风设计非常有利。
太阳能庭院灯控制箱箱体以不锈钢或者镀锌铁板喷塑为材质，美观耐用；蓄电池地埋箱放置免维护胶体蓄电池。
本系统选用太阳能胶体酸蓄电池，由于其维护很少，故又被称为“免维护电池”，有利于系统维护费用的降低；充放电控制器在设计上兼顾了功能齐备（具备光控、时控、过充保护、过放保护和反接保护等）与成本控制，实现很高的性价比。
太阳能庭院灯工作原理介绍太阳能庭院灯的太阳能电池板利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
蓄电池放电时间可以自行设定，也可以光控，充放电控制器的主要作用是保护蓄电池，并对路灯的开关进行控制太阳能庭院灯灯具系统设计理念太阳能庭院灯系统由太阳能电池组件部分（包括支架）、太阳能充放电控制器（含太阳能庭院灯光控和时控）、控制箱、LED光源、太阳能专用免维护蓄电池组和灯杆几部分构成；太阳能电池板光效达到127Wp/m2，效率较高，对系统的抗风设计非常有利。
太阳能庭院灯控制箱箱体以不锈钢或者镀锌铁板喷塑为材质，美观耐用；蓄电池地埋箱放置免维护胶体蓄电池。
本系统选用太阳能胶体酸蓄电池，由于其维护很少，故又被称为“免维护电池”，有利于系统维护费用的降低；充放电控制器在设计上兼顾了功能齐备（具备光控、时控、过充保护、过放保护和反接保护等）与成本控制，实现很高的性价比。
太阳能庭院灯工作原理介绍太阳能庭院灯的太阳能电池板利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能庭院灯方案
太阳能庭院灯方案
一、基本组成
两个机械按键，两路灯输出，两个RGB灯；
二、产品功能
1、上电默认关机状态；
2、拨动开关：
总开关，打开此键，如果太阳能板正面朝上（充电），灯熄灭；如果太阳能板背面朝上（电池放电），则灯保持关机前的状态长亮，由放电转为充电，灯延迟1-2s后熄灭；
3、轻触按键：短按切换色温，红→绿→蓝→绿蓝→红绿→红蓝→黄光→白光→渐变→关机（需打开总开关，此按键才有用）；
放电状态下，除黄光以外的任一灯光下都可以长按关机；黄光状态下，长按无法关机，再次短按关机后自动开启黄灯；
充电状态下，任一色温下4s左右会自动关机；
4、带电池产品需做低功耗；
5、色温带掉电记忆；
三、产品电路图
文章所用图片仅供功能示意参考，如有侵权请联系删除。
太阳能庭院灯产品参数
太阳能庭院灯可以主要应用在庭院、公园、游乐场等装扮上，太阳能庭院灯的产品参数你了解多少呢?
*主体材料：灯杆为全钢结构、整体热镀锌/喷塑处理
*太阳能电池组件：晶体硅15-80WP(按负载配置)*系统工作电压：直流12V—24V
*控制器：太阳能灯具专用控制器,光控+时控
*储能电池：全封闭免维护铅酸蓄电池15V20Ah—80Ah
*光源类型：节能高功率集成LED,稀土高效节能灯
*防护等级：IP65
*使用温度：-30度至70度，抗风力≥150Km/h
*照明时间：根据需要调节
*灯杆高度：根据需要制作
*阴雨天保证：可连续工作15以上阴雨天(区域/季节不同有差异)(可按要求制作)
本产品无需铺设地下线缆，无需支付照明电费，太阳能庭院灯所采用的关键部件太阳能电池板、太阳能直流路灯智能控制器、免维护蓄电池、照明灯具均经过国家发改委/GEF/世界银行光伏产品认证。
主要适用于城市道路、小区广场、工业园区、旅游景区、公园绿化带等场所的亮化照明。
DIY太阳能庭院灯原理及制作详解
DIY太阳能庭院灯原理及制作详解随着节能减排的绿色生活观念越来越深入人心，以及太阳能电池板的制造工艺越来越成熟，太阳能灯具逐渐走进了千家万户。
其中最主要的形式就是太阳能庭院灯。
太阳能庭院灯是通过太阳光照射在太阳能电池板上进行发电，不需要外接电源，每到夜晚就能自动亮起，照亮我们的家，所以非常符合现在人们节能减排的低碳生活的观念。
太阳能庭院灯作为新兴产品，因为其节能、环保，安装简单，且工作过程无需人工控制，任何时候都可自动依据光线明暗，自动开启与关闭，一切充电、放电、开启与关闭均可自动控制，因而受到了广大群众的青睐。
太阳能庭院灯体积较小、重量轻，在阳台或庭院的住户、小区道路都可以快速安装使用。
太阳能庭院灯的工作原理是把太阳能转化为电能储存在电池组中，每当夜幕降临便通过太阳能控制器自动点亮LED灯从而达到夜晚照明的效果。
主要是由太阳能电池板、太阳能控制器、锂电池组，LED 灯光源、支架几部分组成,下面我们分别介绍各个功能。
太阳能电池板：是太阳能发电系统中的主要部分，也是太阳能庭院灯中价值最高的部分。
电池板受到阳光照射，把光能转换成电能，实现光电转换，将产生的直流电在蓄电池中存储起来。
太阳能电池板的质量和价格将直接决定整个系统的使用寿命和成本。
太阳能控制器：白天太阳能电池板将日光转化为电能，通过太阳能控制器将电能储存在蓄电池中，傍晚照度逐渐降低，控制器检测出照度不足时，由蓄电池供电将LED灯点亮，开始工作。
太阳能控制器同时还有保护锂电池过充和过放功能，保证电池可靠的工作，延长使用寿命。
太阳能控制器16拼电路板和单块电路板：锂电池组：是将多个锂电池进行串联或并联来满足使用者的电压和容量要求，我们这里小型的照明灯只需要用18650电芯并联组合，电压最高4.2V，视LED灯光源的电流和太阳能电池板的功率来确定组合电芯数量增加容量。
作用是在有光照时将太阳能电池板所发出的电能储存起来，到夜晚的时候再释放出来。
根据锂电池容量的大小LED灯照明时间长短不同。
太阳能庭院灯质量如何
质量可以说是产品的生命线，因为质量直接决定着产品的使用效果。
而太阳能庭院灯自然也是毫不列外的，而且由于这种庭院灯的特殊项，一旦出现问题想要维修，都是一件较为复杂的事情，所以质量如何自然就成为了大家想要了解的事情。
太阳能庭院灯的组成部分有太阳能电池板，太阳能控制器，太阳能灯具，太阳能蓄电池以及太阳能灯杆等五部分。
且根据光源的不同可以分为固体光源、光致发光光源、气体放电光源，根据灯具用途的不同可以分为景观装饰照明和道路照明。
当然这种类型的灯质量就目前来说是十分可靠的，但是大家在选择的时候一定要选择正确的生产厂家制作生产的灯具。
很多时候，大家所购买的其实是质量有问题的或者是假货，所以大家在选择的时候一定要有所注意。
一般来说，太阳能庭院灯要求9:00~15:30的时间段内太阳不被遮挡的地方，必须保证阳光的充足，如果是小区里楼层太高会影响太阳能电池板吸收阳光。
南京天仲光电科技有限公司拥有自己的安装的队伍为工程的品质提供了坚实的保障。
而且严谨的施工操控、专业的设计队伍等都使得该公司受到大家的广泛信赖，有需要的可以进行信息咨询。
(太阳能光伏)庭院灯配置
山东力诺光伏高科技有限公司灯具配置说明书(实例)
太阳能庭院灯LNTY-01：
1．太阳能电池板20W
2．蓄电池DC12V/38AH一只
3．控制器DC12/5A光控加时控
4．光源DC/9W节能灯一只（相当于36W普通白炽灯亮度）5．灯体高度3米（见附图）
6．工作时间6-8小时/天，连续3个阴雨天正常工作，抗八级风，工作温度-20～60摄氏度
7.灯体为优质铸铁，表面镀锌喷塑处理，灯头为铝铸品
8.输入电压：DC/12 V
9.安装方法：现浇水泥底座，预埋地脚螺栓，穿过灯体底座预留孔用螺帽紧固。
太阳能草坪灯LNCP-07（落地式）
功率：2W
光源：LED 颜色：绿色、可选
灯体材料：铸铝或铸铁
适应温度：-30℃--60℃
电池容量：2200 mAh
灯体高度：600mm（附图）
重量：
工作时间：8-10 Hours。
太阳能阳能庭院灯LED庭院灯是完全使用可再生绿色能源
太阳能阳能庭院灯，LED庭院灯是完全使用可再生绿色能源的照明灯具，可微光装饰花园、庭院、通道、公园，也可用于照明。
既可用于私家宅院，也可用于公共场所。
高质量太阳能电池组件收集太阳光之后，对高品质可充电电池进行充电，夜间自动点亮灯具。
太阳能庭院灯无需铺设地下线缆，无需支付照明电费，每天可运行8～12小时。
灯具结构由高品质Q135钢材制成，表面经防腐处理后，喷纳米磁漆，烤漆或自然风干，坚固耐用，安装方便。
太阳能路灯所采用的关键部件太阳能电池板、太阳能直流路灯智能控制器、免维护蓄电池、照明灯具。
产品常用配置：主体材料：灯杆为全钢结构、经防腐处理，坚固耐用太阳能电池组件：多晶硅30~80WP（按负载配置）储能电池：全封闭免维护储能电池12V，24Ah—100Ah（根据负载配置）LED灯：12V/5W~15W（可按客户要求配置）照明时间：4～12小时（可根据需要调节）灯杆高度：2.5米～4.5米（可以按客户要求制作）阴雨天保证：3天—7天（可按客户要求制作）优质节能太阳能庭院灯技术参数1、本身LED光源的特性—光的单向性，没有光的漫射，保证光照效率；2、采用独特的二次光学设计，将光照射到所需照明的区域，进一步提高了光照效率，以达到节能目的；3、采用的LED的灯珠效率≧100lm/W，具在高光效特点。
4、光显色性比高压钠灯高许多，高压钠灯显色指数只有23左右，而LED路灯显色指数达到75以上，从视觉心理角度考虑，达到同等亮度，LED路灯的光照度平均可以比高压钠灯降低30%以上，（参照英国道理照明标准）；5、超低光衰，3年的光衰不到3%，使用10年仍达到道路使用照度要求，而高压钠灯光衰大，一年左右已经下降30%以上.6、有自动控制节能装置,能实现在满足不同时段照明要求情况下最大可能的降低功率，节省电能；7、安装简便：无需加埋电缆。
8、散热控制出色：夏天温度控制在45度左右，并采用被动散热方式。
9、质量可靠：电路电源全部采用高质量元器件，每颗LED都有单独过流保护，无需担心损坏。
太阳能庭院灯的工作原理和特点
太阳能庭院灯的工作原理和特点太阳能庭院灯和太阳能路灯一样都是以太阳能光为能源，以太阳辐射能为能源，白天利用太阳能电池板给蓄电池充电，晚上蓄电池将电供给庭院灯光源使用。
太阳能电池板受到光照实现光电转换，产生直流电，然后通过控制器给蓄电池充电，蓄电池存储电能。
在夜间，蓄电池通过控制器自动放电，开始工作，无需人工管理。
其实太阳能庭院灯每次充足一次电可以连续照明3-5天，每天可以工作最少8个小时，不同地区的光照时间不同，并且受日照程度也不同，我们会根据不同的地区，制定不同的方案。
太阳能庭院灯和太阳能路灯、太阳能草坪灯一样，都是智能化管理，根本无需人员管理，夜幕降临的时候，它们就自动发光，并且它们的铺设也无需使用电缆。
你只要在家里坐着就会看到小区里的庭院灯发光。
太阳能庭院灯的优点超长寿命半导体芯片发光，无灯丝，无玻璃泡，不怕震动，不易破碎，使用寿命可达五万小时（普通白炽灯使用寿命仅有一千小时，普通节能灯使用寿命也只有八千小时）光线健康光线中不含紫外线和红外线，不产生辐射（普通灯光线中含有紫外线和红外线）绿色环保不含汞和氙等有害元素，利于回收和利用，而且不会产生电磁干扰（普通灯管中含有汞和铅等元素，节能灯中的电子镇流器会产生电磁干扰）保护视力直流驱动，无频闪（普通灯都是交流驱动，就必然产生频闪）光效率高90%的电能转化为可见光（普通白炽灯80%的电能转化为热能，仅有20%电能转化为光能。
安全系数所需电压、电流较小，发热较小，不产生安全隐患，可用于矿场等危险场所。
市场前景低压、直流供电，电池、太阳能供电即可，太阳能庭院灯可用于边远山区及野外照明等缺电、少电场所。
独有LED 灯罩，使太阳能灯具实现了功能性与装饰性的完美结合。
专利蓄电池保护电器舱，不仅美观大方，而且保护电器舱内的各种器件不受人为损害，独具防盗功能，加强了灯具本身的安全性。
诚耐光电能源CGDT01太阳能庭院灯主要由以下几部分组成综述
诚耐光电能源CGDT01太阳能庭院灯主要由以下几部分组成：太阳能电池、蓄电池、控制器、光源及灯杆。
在白天太阳能电池接受阳光照射产生电能，通过充电控制器给蓄电池充电，将电能存储在蓄电池中。
当天黑时，充电控制器采用时控开启光源，延时4-13小时后关闭，可持续3-7天阴雨天。
是一种新型环保照明灯具，它造型新颖、精致典雅、极富时代特色、安装使用方便、无需另接电线，它由太阳能电池组件在白天吸收阳光自动为蓄电池充电，晚上自动点亮照明，无需电费；因采用低压直流供电，更加安全可靠。
可根据需要调整灯的高度，安装十分方便。
太阳能庭院灯广泛应用于：家庭别墅、单位花园、市政广场、环保小区，厂区照明等场合。
无需铺设电线和人工管理，绿色环保，美化城市。
太阳能庭院灯配置：：
3W，5W，7W，9W，10W，15W，20W高效LED灯，光通量高达300Lm
20W-80W高效率单晶硅或多晶硅太阳能板
每天保证8-12小时供电时间
可保证5-15个阴雨天的持续供电（根据客户要求配置）
太阳能灯寿命20年以上
灯杆高2.8-4米，光源高2.5-3.8米
太阳能庭院灯工作原理介绍
太阳能路灯主要由以下几部分组成：太阳能电池、蓄电池、控制器、光源及灯杆。
在白天太阳能电池接受阳光照射产生电能，通过充电控制器给蓄电池充电，将电能存储在蓄电池中。
太阳能灯当天黑时，充电控制器采用时控开启光源，延时8小时后关闭，可持续5天阴雨天。
诚耐光电太阳能庭院灯技术参数。
(完整word版)别墅太阳能庭院灯照明系统设计方案
太阳能路灯工程系统设计方案1。
系统简介此系统为24V直流供电系统，采用120W太阳能电池供电，负载为1盏低压钠灯功率为35W，太阳能电池供电在蓄电池充满状态下可以连续4个阴雨天给负载供电，负载的工作时间每晚8个小时.分两段控制：白天到晚上35W的灯亮4H，晚上到凌晨是35W的灯亮4H.2.系统的原理和组成太阳能电池发电系统是利用光生伏打效应原理制成的，它是将太阳辐射能量直接转换成电能的发电系统。
它主要由太阳能电池方阵、控制器、蓄电池、负载组成。
如下图所示：白天有日照时，太阳能电池方阵发出的电经过控制器存储于蓄电池，晚上蓄电池经过控制器给负载供电。
太阳能和市电互补供电原理图别墅太阳能庭院灯照明系统示意图(详见附图）3.1 设计总则（1）考虑到独立系统在安装及使用过程中的安全及可靠性，在控制器的直流输入端加装直流配电接线箱。
（2）控制器采用市电互补、光控型.3。
2 电池组件和方阵支架的设计3.2。
1电池组件选用型号为175（72)P1580x808，主要参数为：输出峰值功率175Wp、峰值电压35。
6V、峰值电流4.93A、开路电压44.3V、短路电流5。
16A。
太阳能电池由1块串联成1路,共2路，需要175Wp规格组件2块方阵总功率为：175x1x2=350Wp。
太阳能电池方阵的主要技术参数为:（1）工作电压35。
6V,开路电压44。
3V；（2）工作电流9.86A，短路电流10.32A;（3)转换效率大于16％;（4)工作温度-40℃～90℃.太阳能电池方阵的主要特点:（1)采用高效率晶体硅太阳电池片,转换效率高：≥16%；(2）使用寿命长:≥25年，衰减小;（3）采用无螺钉紧固铝合金边框,便于安装，抗机械强度高;（4）采用高透光率钢化玻璃封装，透光率和机械强度高；（5）采用密封防水的多功能接线盒。
3。
2.2方阵支架及光电场设计太阳能电池支架采用槽钢支架，支架倾角与屋顶面一致.3。
3 控制器控制器控制整个系统的工作状态，并对蓄电池起到过充、过放电保护;负载的短路、过流保护作用。
太阳能庭院灯
太阳能庭院灯目录简介产品参数工作原理适用范围太阳能庭院灯优点太阳能庭院灯编辑本段简介太阳能庭院灯以太阳光为能源，主要由白天充电、晚上使用，无需复杂昂贵的管线铺设，可任意调整灯具的布局，安全节能无污染，充电及开/关过程采用智能控制，光控自动开关，无需人工操作，工作稳定可靠，节省电费，免维护。
庭院灯一般功率较小，典型灯头是6w和9w的，通过加大电流的方式，可以做到12w功率。
采用单晶硅或多晶硅制作的太阳能电池板、支架、灯杆、灯头、专用灯泡、蓄电池、电瓶箱、地笼等组成。
灯头造型多姿多彩、五彩缤纷、别致典雅，可以把庭院、公园、游乐场等装扮的如诗如画。
该产品每充足一次电可连续照明4-5天左右，每天工作8到10小时，也可按照用户的特殊要求设计。
编辑本段产品参数*主体材料:灯杆为全钢结构、整体热镀锌/喷塑处理*太阳能电池组件:晶体硅15-80WP(按负载配置)*系统工作电压:直流12V—24V *控制器:太阳能灯具专用控制器,光控+时控*储能电池:全封闭免维护铅酸蓄电池15V20Ah—80Ah*光源类型:节能高功率集成LED,稀土高效节能灯*防护等级:IP65*使用温度:-30度至70度，抗风力?150Km/h*照明时间:根据需要调节*灯杆高度:根据需要制作*阴雨天保证:可连续工作4~5个阴雨天(区域/季节不同有差异)(可按要求制作) 本产品无需铺设地下线缆，无需支付照明电费，太阳能庭院灯所采用的关键部件太阳能电池板、太阳能直流路灯智能控制器、免维护蓄电池、照明灯具均经过国家发改委/GEF/世界银行光伏产品认证。
主要适用于城市道路、小区广场、工业园区、旅游景区、公园绿化带等场所的亮化照明。
编辑本段工作原理太阳能电池板受到光照实现光电转换，产生直流电，然后通过控制器给蓄电池充电，蓄电池存储电能。
在夜间，蓄电池通过控制器自动放电，开始工作，无需人工管理。
编辑本段适用范围城市道路、商住小区、公园、旅游景区、广场等照明及装饰。
太阳能庭院灯(60W)规格、质量、技术要求
太阳能庭院灯（60W）规格、质量、技术要求
1、进口多晶硅太阳能电池组件：
功率60瓦，电池板长0.73米，宽0.65米，有效采光面积0.47平方米，。
2、灯杆：
杆长3.5米，底部直径15厘米，采用材料钢管镍镀锌喷塑，抗风性能10级以上。
3、太阳能专用控制器：
光控兼时控
4、光源：
采用LED，数量18颗，光通量60LM/颗，有效光照范围半径12.5米。
具有无污染，发光稳定，无频闪，反应速度快，瞬间点亮的特性。
5、蓄电池：
全密封免维护铅酸电池，电压12V，容量40AH，保证连续阴雨天正常工作7天。
6、使用寿命：
太阳能电池板寿命10万小时，光源寿命在5万小时以上，蓄电池使用寿命4年以上。
太阳能庭院灯电路方案
太阳能庭院灯电路方案近年来，随着环保意识的增强和能源危机的日益严重，太阳能作为一种清洁、可再生的能源被广泛应用于各个领域。
而在家庭庭院的照明方面，太阳能庭院灯的使用越来越受到人们的青睐。
本文将介绍一种太阳能庭院灯电路方案，详细描述其工作原理和具体组成。
一、太阳能庭院灯电路的工作原理太阳能庭院灯是一种利用太阳能发电并储存电能的照明设备。
它的工作原理主要分为两个环节：光电转换和储能供电。
1.光电转换太阳能庭院灯的核心部件是太阳能电池板，它将太阳光转换为直流电能。
当太阳能电池板受到阳光照射时，光子激发电池板内的光敏材料，产生电子-空穴对，形成电流。
这个电流经过连接线路输入到电池中。
2.储能供电太阳能电池板所产生的电流经过电池充电，将电能储存起来。
当环境变暗或太阳能不足时，太阳能庭院灯会自动从电池中释放电能，供给灯泡照明。
这样，即使在夜晚或阴天，庭院灯也能正常工作。
二、太阳能庭院灯电路的具体组成太阳能庭院灯电路主要由太阳能电池板、电池、控制电路和灯泡组成。
1.太阳能电池板太阳能电池板是太阳能庭院灯的核心部件，它负责将太阳光能转化为电能。
太阳能电池板通常由多个太阳能电池组成，具有良好的光电转换效率和稳定性。
2.电池电池是太阳能庭院灯的储能装置，它可以将白天太阳能电池板充电的电能储存起来，供给夜间或阴天的照明使用。
常见的电池类型有铅酸电池、锂电池等。
3.控制电路控制电路是太阳能庭院灯电路中的关键部分，它起到调节和控制的作用。
控制电路能够根据环境光强自动检测并切换灯泡的工作状态。
当环境光强较暗时，控制电路会自动打开灯泡进行照明；当环境光强较亮时，控制电路会自动关闭灯泡，以节省能源。
4.灯泡灯泡是太阳能庭院灯的输出部件，它负责将电能转换为光能，实现庭院照明。
常见的灯泡有LED灯泡、荧光灯泡等，LED灯泡因其低功耗、长寿命和高亮度等特点，被广泛应用于太阳能庭院灯。
三、太阳能庭院灯电路方案的优势与适用性太阳能庭院灯电路方案具有以下优势和适用性：1.节能环保：太阳能庭院灯利用太阳能发电，无需外界电源，不产生二氧化碳等污染物，具有较低的能源消耗和环境影响。
太阳能庭院灯工作原理
2009-10
太阳能庭院灯 仍然相当昂贵，但是它们的好处是您不用设置任何电线。只要 一个地方有直射太阳光，您就可以在大约15秒钟内在那里放好一盏灯。 它们可以在白天生成并储存自己的能量，然后在夜晚间释放能量。这 就像卫星一样，当位于行星有阳光的一面时，它可以储存太阳能；当 它在背光的一面时，则使用所储存的能量。
它由以下元件构成： • • • • • • 一个塑料外壳 顶部的一块太阳能电池 一个单块的AA镍镉电池 一个小的控制器板 一个LED光源 一个光敏电阻器，用于检测黑暗
如果取下盖子，您会发现所有的工作元件都安装成了一 整个简单的装置。
单块太阳能电池最多可以产生 0.45伏的电压，所产生的电流因电池 的大小和撞击表面的光线量的不同而 有所不同。因此，在典型的庭院灯中， 您需要四块电池串联在一起。在这种 庭院灯中，在充沛、明亮的太阳光下， 四块电池会产生1.8伏的电压和最大 约100毫安的电流。 太阳能电池通过一个二极管(可 以防止电池的电流在夜间流回太阳能 电池）直接与电池连接。电池是一个 完全标准的AA镍镉电池。这样的一块 电池可以产生约1.2伏的电压，最多 可储存约700毫安时的电量。在白天， 电池进行充电，除了冬季白天较短的 日子或者天气非常阴的日子外，都可 以达到最大充电量。
这些灯现在这么昂贵的原因是太阳能电池和镍镉电池（影响较小）。
太阳能电池依然昂贵的原因是因为它们是用硅晶体在净室条件下生 产的。它们比10年或20年前已经便宜了许多，但是仍然价格不菲。
所以，太阳能庭院灯每盏约需10到20美元。
LED从电池中汲取45毫安的电流，产生约1.23伏（0.055 瓦） 的电压。它发出的光强度约有一根烛光的一半。充满电时，镍镉电 池能使LED亮起约15小时。 一根烛光的一半并不是很亮，如果您曾经买过这种庭院灯，您 就会知道用它来照明是不够的。它们更多地是用来照路——它们的 亮度足以让您看见、但是又不足以照亮任何远一点的ห้องสมุดไป่ตู้面。
太阳能灯具
太阳能灯具
太阳能灯具由太阳电池组件、蓄电池组、智能控制器、高效节能光源、灯杆、安装材料等组成。
系统的工作原理是：在智能控制器的控制下，白天太阳电池组件向蓄电池组充电，晚上蓄电池组提供电力给直流灯负载。
直流控制器能确保蓄电池组不因过充或过放而被损坏，同时具备光控、时控、温度补偿及防雷、反极性保护等功能。
太阳能路（庭院）灯：
简介：太阳能路（庭院）灯由单（多）晶硅太阳能电池、免维护蓄电池、智能控制器、定时器、光控开关、太阳能专用高效节能灯及灯杆组成，晴天天气光照一天可工作4——8小时，连续4——5个阴雨天正常工作。
用途：道路、庭院、广场、花园、景区、无电、缺电或电缆铺设不便区域的道路照明。
特点：独立工作、免铺电缆、长寿命、易安装、免维护、安全、环保。
太阳能庭院灯高度有3.2m、3.5m、3.8m、4.2m等；太阳能路灯高度有7m、10m、12m 等。
太阳能草坪灯：
简介：太阳能草坪灯由单（多）晶硅太阳能电池、高性能蓄电池、超高亮LED、智能控制器及灯体组成，晴天天气光照一天可工作6——10小时。
根据光源照度可分为YKNC100、YKNC200、YKNC300、YKNC400，发光颜色由红、黄、绿、白多种，灯体形式多样，外观别致。
用途：草坪、广场、花园、景区的装饰照明。
特点：独立工作、免铺电缆、低成本、长寿命、易安装、免维护、安全、环保。
【太阳能LED庭院灯设计方案初探】 海洛斯太阳能led智能庭院灯(共4页)
【太阳能LED庭院灯设计方案初探】海洛斯太阳能led智能庭院灯[模版仅供参考，切勿通篇使用][关键词]：太阳能 LED庭院灯设计初探太阳能LED 庭院灯由以下几个部分组成：太阳能电池板、太阳能控制器、蓄电池组、LED光源、灯杆及灯具外壳。
因负载用直流电，无须配置逆变器。
假设15W太阳能LED庭院灯每晚照明10小时，可保证连续阴雨3天的照明。
其电源系统及容量设计步骤如下：1.负载的功率和工作时间是选用太阳电池组件和蓄电池容量的前提15W太阳能LED庭院灯每晚照明10小时，则平均每天负荷用电量为15W×10h＝150Wh。
2.太阳电池组件功率的计算太阳能电池板是太阳能路灯中的核心部分，也是太阳能路灯中价值最高的部分。
其作用是将太阳的辐射能力转换为电能，或送至蓄电池中存储起来。
太阳电池功率可选用下面的简易公式计算：太阳电池组件功率=用电器功率×用电时间当地峰值日照时间×损耗系数其中损耗系数可取,这里取；当地峰值日照时间根据山东地理位置取4小时。
则：15W太阳能LED庭院灯太阳电池组件功率=15W×10h4h×=60Wp所以，选用峰值功率为60Wp的电池组件。
3.根据系统工作电压等级确定太阳电池组件串联数及蓄电池的电压系统工作电压一般选择原则：户用系统为12VDC或24VDC；通信系统为48VDC；电力系统为110VDC；大型电站为220VDC或更高。
这里15W LED太阳能灯属小功率用电器，系统工作电压选12VDC即可，太阳电池组件串联数为1，这样太阳能电池板峰值电压为17V，正好为对12V蓄电池充电。
4.计算所需蓄电池容量由于太阳能光伏发电系统的输入能量极不稳定，所以一般需要配置蓄电池系统才能工作。
一般有铅酸蓄电池、Ni-Cd蓄电池、Ni-H蓄电池。
蓄电池容量的选择一般要遵循以下原则：首先在能满足夜晚照明的前提下，把白天太阳能电池组件的能量尽量存储下来，同时还要能够存储满足连续阴雨天夜晚照明需要的电能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能庭院灯的构造及性能
太阳能庭院灯广泛应用于学校、小区、公园等场所，由于其不消耗常规电能，无需挖沟布线，被人们公认为绿色照明产品。
太阳能庭院灯主要有五大部分组成：
1、太阳能电池组件部分；
2、LED光源；
3、太阳能智能控制箱；
4、蓄电池；
5、灯杆；
太阳能庭院灯的基本构造，如图1和图2所示。
图1 太阳能庭院灯实物图图2 太阳能庭院灯基本构造太阳能庭院灯主要靠太阳能电池板发电，通过太阳能控制器把电能储存到蓄电池中，以备晚上使用，无需人工控制，光控+时控，太阳能电池板在光照良好的状况下光电转换率达16%，运用寿命可达3 0年；太阳能路灯控制器采用光控+时控、防水、防寒一体化设计，大大降低故障率；光源采用太阳能庭院灯专用LED光源，发光效率高、实际运用寿命大于50000小时；灯体采用Q235优质钢材焊接而成，外表镀锌喷塑、防腐处置，抗风大于9级。
太阳能庭院灯图1 太阳能庭院灯图2 不管春夏秋冬可自动依据光线明暗水平，自动开启与关闭，一切
充电、放电、开启与封闭完全完成智能化与自动化控制，现在北京各
大公园都有使用。
