德生收音机图纸
德生收音机操作方法
德生收音机操作方法
德生收音机的操作方法如下：
1. 打开收音机的电源开关，通常位于收音机的侧面或顶部。
2. 调整收音机的频段选择器，通常位于收音机的前面板上，选择所需的频段（如AM、FM等）。
3. 旋转或按下调谐旋钮，以调整收音机接收的频率。
可根据自己的需要，寻找喜欢的电台频率或信号强度。
4. 调节音量旋钮，使收音机的音量适合自己的需求。
5. 如果收音机有其他相关功能（如存储预设电台、调节音质等），可按照收音机的说明书进行操作。
6. 当要关闭收音机时，可以直接断开电源或按下电源开关。
请注意：
1. 在选择收音机的频段时，要根据自己所在地区的电台信号进行选择。
2. 在使用收音机时，尽量避免遮挡天线或置于电磁辐射强的场所，以获得更好的接收效果。
3. 如果收音机有外接电源插口，可以使用适配器连接到电源插座，以延长电池续航时间。
德生 PL-600 专业发烧级收音机
外观与功能指示显示屏指示符号三、快速操作指南一. 时钟设置1.长按[TIME]键，“小时”时间闪烁，旋转[TUNING]钮调整小时；2.调整小时后，马上短按[TIME]键，“分钟”时间闪烁，旋转[TUNING钮]调整分钟；3.最后要短按[TIME键]确认。
二. 调整定时开机时间和定时开机后的自动关机时间设置定时开机时间(TIMER A 和TIMER B)操作方法与设置时钟的方法基本相同，先设置TIMER A时间：1.关机状态下，长按[TIMER A]键进入定时时间调整状态，旋转[TUNING钮]调整小时；2.然后短按[TIMER A]键，旋转[TUNING]钮调整分钟；3.马上短按[TIMER A]键，旋转[TUNING]钮调整定时开机后的自动关机时间(1~90分钟)，最后要短按一次[TIMER A]键确认设置。
提示：1.设置TIMER B时间的方法与TIMER A时间的方法完全相同。
2.设置好定时开机时间后，本机会自动启动定时开机功能，若您不想定时开机，可短按[TIMER A]键和[TIMER B]键，关闭该功能。
三. 使用收音机1.长按[POWER / SLEEP]键开机；2.短按[FM-MW-LW]键、[SW METER BAND]键选择您想收听波段；3.旋转[TUNING]钮搜索电台， 如果您很熟悉电台的频率，也可以直接按0~9数字键，直接输入电台的频率。
提示：接收FM和SW电台时，请拉出拉杆天线，收到电台后，调节[VOLUME]钮、[TONE]钮选择合适的音量和音质。
四. FM/MW波段自动搜索存台(ATS)开机后，拉出[拉杆天线]，长按[FM-MW-LW]键启动自动搜索存台(ATS)功能，本机会自动搜索调频和中波波段的电台，并自动存储起来。
完成了ATS操作后，您可以旋转[TUNING]钮收听已存储好的电台。
五. 存储电台1.开收音机，选择波段，旋转[TUNING]钮搜到您喜欢的电台；2.短按[MEMORY]键，显示屏右上角显示闪烁的存储地址；3.再短按[MEMORY]键确认存储。

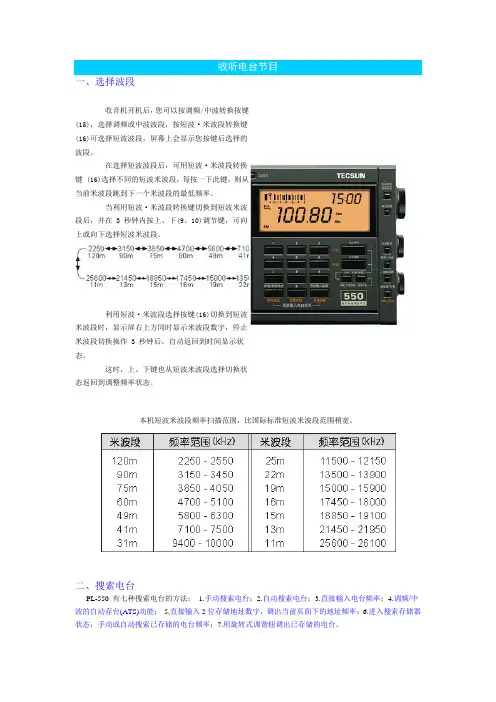

德生PL550收音机说明书
一、选择波段收音机开机后，您可以按调频/中波转换按键(15)，选择调频或中波波段，按短波·米波段转换键(16)可选择短波波段，屏幕上会显示您按键后选择的波段。
在选择短波波段后，可用短波·米波段转换键 (16)选择不同的短波米波段，每按一下此键，则从当前米波段跳到下一个米波段的最低频率。
当利用短波·米波段转换键切换到短波米波段后，并在 3 秒钟内按上、下(9、10)调节键，可向上或向下选择短波米波段。
利用短波·米波段选择按键(16)切换到短波米波段时，显示屏右上方同时显示米波段数字，停止米波段切换操作 3 秒钟后，自动返回到时间显示状态。
这时，上、下键也从短波米波段选择切换状态返回到调整频率状态。
本机短波米波段频率扫描范围，比国际标准短波米波段范围稍宽。
二、搜索电台PL-550 有七种搜索电台的方法：1.手动搜索电台；2.自动搜索电台；3.直接输入电台频率；4.调频/中波的自动存台(ATS)功能；5.直接输入2位存储地址数字，调出当前页面下的地址频率；6.进入搜索存储器状态，手动或自动搜索已存储的电台频率；7.用旋转式调谐钮调出已存储的电台。
(1)手动搜索【方法一】手动搜索电台：利用向上或向下调节键(9或10)或用旋转式调谐旋钮(28)搜索电台，搜索过程中，可按调台快慢键(8)选择快速或慢速调谐步进，各波段频率按下表规定的步长标准变化，直到找到电台为止。
手动调谐适合于：——搜索那些比较弱的电台信号；——搜索密集拥挤的强电台信号；——搜索那些频率不在米波段范围内的短波电台信号，而且可以从1711到29999 kHz 频率范围内逐点搜索电台信号。
旋转式频率微调旋钮的其它重要用途：当相邻的频率有很强电台，其声音隐隐约约地串入您正在收听的电台频率时，您可以利用旋转式调谐旋钮，把频率故意微调偏离正常收听的频率，以避开干扰，FM微调0.05MHz，MW和SW微调1-2kHz。
收音机原理图及分析
收音机原理图及分析一、电路原理及特点1．二次变频接收电路二次变频接收电路常用在短波收讯、移动电话等通讯设备上，主要是为提高接收机的灵敏度、选择性和抗于扰能力。
国外高档收音机也常采用二次变频接收电路。
德生R9700收音机在短波段采用了二次变频接收电路，这是该机的主要特点。
如下图，场效应三极管Q2(2SK544)和T9组成第一混频级。
拉杆天线ANT接收到的高频信号经C13、L7耦合到由波段开关K3A接通相对应的选频谐振回路T4～T8选频段，经L9耦合至Q2(2SK544)G极。
同时，Q4(9018)、C20、C21，L8和波段开关K3A接通的晶振X1～X8共同组成第一本振级，产生短波1～9波段所需的固定本振频率也加至Q2的S极进行混频。
混频后的信号经中频变压器T9和宽带陶瓷滤波器F4选频后得到10.7±0.25MHz的宽频带第一中频信号，送至单片收音集成电路ICl(TA8122AN)(24)脚，并利用集成电路的高频放大级作为短波第一中频(10.7±0.25MHz)放大级。
IC1内的本振电路、T3和可变电容器组成第二本振级，经IC1放大后的第一中频信号又在IC1内部的混频级中进行第二次混频，产生出465kHz的第二中频信号。
第二中频信号从IC1(4)脚输出，经中频变压器T1和陶瓷滤波器F1选频后，由IC1(7)脚输入再进行第二中频放大、检波还原出的音频信号从(13)、(14)脚输出至功放电路。
由于本机每个短波段分别由一块相应频率的晶振组成第一本机振荡级（晶振频率的选择为：相应接收波段中心频率与第一中频中心频率之和），所以第一本振频率相当稳定。
而第一混频级又采用了输入阻抗高、动态范围大、噪声小的场效应管(2SK544)作混频，使短波灵敏度、选择性和抗镜像干扰等指标显着提高。
2．电子控制电路R9700收音机采用了以74HC138为核心组成的轻触式电子开机、波段选择及关机电路，这是本机的另一个特点。

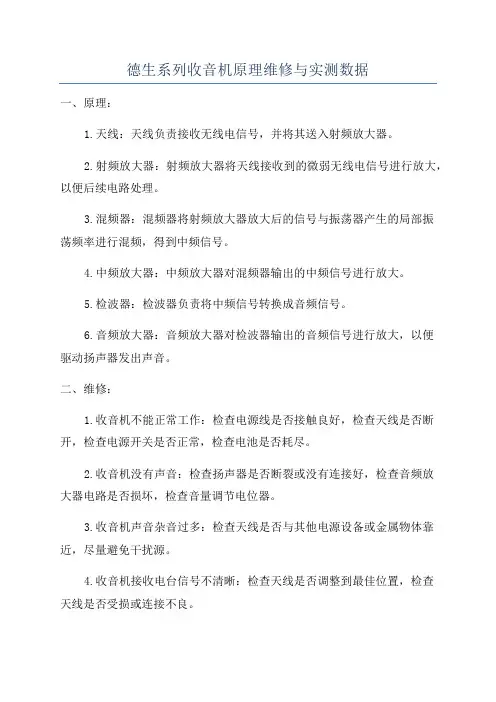

德生系列收音机原理维修与实测数据
德生系列收音机原理维修与实测数据一、原理：1.天线：天线负责接收无线电信号，并将其送入射频放大器。
2.射频放大器：射频放大器将天线接收到的微弱无线电信号进行放大，以便后续电路处理。
3.混频器：混频器将射频放大器放大后的信号与振荡器产生的局部振荡频率进行混频，得到中频信号。
4.中频放大器：中频放大器对混频器输出的中频信号进行放大。
5.检波器：检波器负责将中频信号转换成音频信号。
6.音频放大器：音频放大器对检波器输出的音频信号进行放大，以便驱动扬声器发出声音。
二、维修：1.收音机不能正常工作：检查电源线是否接触良好，检查天线是否断开，检查电源开关是否正常，检查电池是否耗尽。
2.收音机没有声音：检查扬声器是否断裂或没有连接好，检查音频放大器电路是否损坏，检查音量调节电位器。
3.收音机声音杂音过多：检查天线是否与其他电源设备或金属物体靠近，尽量避免干扰源。
4.收音机接收电台信号不清晰：检查天线是否调整到最佳位置，检查天线是否受损或连接不良。
三、实测数据：根据德生系列收音机的特性和规格，我们可以进行一些实测数据的记录和分析。
以下是一些可能的实测数据：1.频率范围：德生系列收音机的频率范围通常在AM（调幅）频段为520kHz-1710kHz，FM（调频）频段为88MHz-108MHz。
2.信噪比：信噪比是衡量收音机接收到的有用信号和噪声信号之间的比例。
一般来说，收音机的信噪比应在50dB以上，以保证接收到的信号清晰。
3.灵敏度：灵敏度是指收音机能够接收到的最低信号强度。
一般来说，德生收音机的灵敏度应在1-2μV之间。
4.频率稳定性：频率稳定性是指收音机在长时间使用过程中频率的变化程度。
德生收音机的频率稳定性应在0.005%以下。
5.音频幅频特性：音频幅频特性表示收音机在不同频率下对音频信号的放大程度。
通常来说，德生收音机的音频幅频特性应平坦，即在不同频率下放大程度相对稳定。
通过对德生系列收音机的原理、维修和实测数据的了解，可以更好地理解和使用这款收音机，并在遇到故障时进行维修。
德生(TECSUN)系列收音机由东莞市德生通用电器制造有限...
德生（TECSUN）系列收音机由东莞市德生通用电器制造有限公司生产，其价格适中，体积小巧，外观漂亮，性能优良。
由于德生系列收音机品种繁多，难以面面俱到，全面点评。
我们可以将其分为全数字调谐收音机，二次变频高灵敏度收音机和机械调谐式袖珍收音机三大类。
一、数字调谐收音机德生公司推出最早的数字调谐收音机是PL737。
该机性能出色，有口皆碑。
其核心器件采用了东芝公司成熟芯片TC9307-010，这是一枚高品质锁相环DTS专用芯片，它具有FM、SW、MW三个波段，可预置15个电台频率。
PL737外壳采用高强度工程塑料，前面板采用铝合金材料。
PL737FM高放采用了韩国产LAP722优质集成电路，该芯片实际上与经典的TA7358内部结构完全一样，可以互换。
中放与立体声鉴频采用的是东芝公司TA8132集成电路，立体声分高度指标较高。
音频功放电路PL737选用了SONY公司的CXA1622双声道功放IC。
耳机收听，呈立体声状志，用机内扬声器收听，功放工作在BTL状态。
当然PL737也存在一些缺点，最主要表现为耗电偏大，存台偏少，夜间使用不方便等。
针对这种现象，德生公司又推出了改进版本PL747。
PL747外观采用流行的流沙银色，实物尺寸为140 X 85 X 3Omm，略大于737。
其内部电路与PL737大同小异，部分电路做了优化，耗电更省，灵敏度更高，制作工艺更精致。
它具有FM、MW、SW1、SW2四个阶段，可预置20个电台频率，另具手动快速搜索功能和自动插台功能。
并具有夜间照明功能。
PL747与PL757一样同样具有时钟显示和定时开／关机及l－90分钟的睡眠自动关机功能。
PL757目前是德生数字调谐收音机中最豪华，最优秀的一种，无论是外观工艺，还是制作水准都代表了国产收音机最高水平，整机尺寸比747略大一点，体积为145x 90x30mm。
其核心器件采用东芝公司专用数字调谐芯片TC9316F，最诱人的可能是直接输入电台频率的先进功能。
收音机电路图
单片调频收音机采用先进电子电路及新一代高集成度的集成电路TDA7021T设计而成，灵敏度高，体积小，如同BB机，可挂扣在裤腰带上或装在胸袋内，使用一节五号电池，设有调谐指示，配用微型耳机收听。
装置调试简单，很适宜初学无线电爱好者组装。
电路原理
如图l所示，FM信号经C19至IC(12)脚，经内部高频放大后与④⑤脚FM本振信号在内部进行混频、中放、鉴频，从(14)脚经C6、R5至V3、V4等元件组成的低频放大电路至耳机输出。
Vl、V2、T等元件组成升压电路，正常时F点3V左右。
V5、R9、LED组成调谐指示电路。
安装调试
全部元件均装置在印制电路板上，印制板电路如图2所示。
先将阻容元件、三极管、插座装上，再装上IC(焊IC时烙铁功率应在25W左右，焊接时间不宜太长，以免温度太高而烧坏I C)，最后装可调电容C。
可调电容先不要装外套，先将动片全部旋入定片中，再装上外套，装好电池夹，再把电路板装入面壳内，上好螺丝，再将旋钮底片装在可调电容上，最后把旋钮盖的调谐指示对正87MHz刻度时按下，装好旋钮盖。
调整线圈L(拉长或压缩)使之接收到87MHz的信号，此时，本机的覆盖范围约为87MHz至108MHz左右。
外壳及调谐部分如图3所示。
业余调整接收频率覆盖范围，将旋钮调谐指示转至本地电台频率位置，调整线圈L 能清晰地接收到本地电台信号，再装上底壳。
德生系列收音机原理
德生系列收音机原理、维修与实测数据德生系列收音机原理、维修与实测数据德生系列收音机以体积小、价格适中、音质较好、外形漂亮而著称。
在国内市场上占有率很高。
尤其以PL757、短波王等著名产品受到了广大消费者的欢迎。
遗憾的是随机大多未附电路图，这给日后维修工作带来诸多不便。
鉴于此，笔者根据市场上拥有率最高的几款德生系列收音机进行部分产品的剖析，绘出原理图，供广大维修者及消费者参考。
由于德生系列收音机大部分采用了金属化孔双面印制板及贴片焊接工艺，因而解剖难度较大，所以这里提供的图纸、数据、资料难以十全十美，仅供参考。
转载请注明转自“维修吧-”一、PL757数字调谐全波段收音机PL757是德生系列收音机中最优秀的一款。
无论是外观还是制造工艺都代表了国产袖珍收音机的最高水平。
它采用了东芝公司专用数字调谐芯片TC9316F作为整机核心器件，具有直接输入电台频率之先进功能，可预选24个电台频率。
系统控制部分如图1所示。
收音的前级AM／FM接收，解调及功率放大如图2所示。
1．系统控制电路TC9316系CMOS 60脚扁平封装，内置LCD驱动器，能输出1／4占空，1／3偏置，重复频率为125Hz 的段驱动脉冲。
本机具有PLL9kHz、10kHz参考频率可选；75kHz和150kHz石英晶体振荡器可选，由程序控制基准频率，其指令执行的时间分别为80us和40us。
锁相环电路包括二分频FM前置分频器，4位吞咽计数器，12位可编程分频器，相位比较器等功能电路，并专门设置了16位通用中频计数器，对于TA8132AN／AP输出的中频信号分频并检出自动调谐的停止信号。
这种方式可避免接收某些干扰频率及强台附近的侧边峰信号。
Tc9316引脚功能如下。
①～20脚与58-60脚可组合成最多60段LCD驱动，由程序决定。
21～30脚组成按键矩阵接口，其中25～30脚也可做普通I／O接口，30脚还可作为启动信号输出。
31、32脚为波段信号输出端，可配接译码器，根据相应的波段电平来控制相应波段的四路电压，以进行波段转换。
收音机电路图
收音机电路图1 系统方框图2 调频头部分电路3 调频中放，鉴频器，指示器及其他相关电路4 MW/SW1/SW2高频电路及波段切换5 调幅中放，AGC，稳压器，音频预防大等电路6 音频输出级和高低音控制电路新设计的收音机电路特点：1．为减少干扰，本机使用电池供电，如果用干电池使用6节一号电池9V供电，以前很多牛X的老收音机都是这样干的，另外尚可考虑使用两节可充电电池7.2V供电。
本机设计有非常完备的恒压恒流电路，保证了整机具有优秀的降压工作性能。
2．为保证在比较低的电源电压下有足够的输出功率及优良的电气指标，音频功放使用了BTL输出电路。
3．本机采用电源正极接地的电路形式，以使高中频电路各个中周或线圈冷端可以直接接地以减少电路分布参数的不良影响。
4．本机使用小型继电器实现FM/MW/SW1/SW2的波段切换，而小型继电器直接安装在PCB电路板上，从而减少连线和各种分布参数的影响，便于调试。
5．为节约电池电力，在最常用的FM波段收听时所有的继电器处于不通电状态；其他波段需要继电器切换时使用倍电压切换低电压维持的继电器工作方式。
6．为减少触点切换数目及保证AM的各个波段不相互影响，MW/SW1/SW2分别使用各自完全独立的高放/本振/混频电路。
7．本机电路沿袭七八十年代传统成熟的优秀电路配合高Q值的谐振回路以期取得低噪音，高灵敏度的效果。
8．尽可能使用通用易购的电子元器件，使用空气四连，FM高放使用绝缘栅场效应管及部分接入回路等技术以期用比较简单的电路达到比较优良的假相应抑制指标。
9．本机设计有电源开关/音量控制/高低音调节/自动手动高中频增益选择开关/高中频增益控制/波段选择开关/电平表开关/调谐/FM 之AFC开关等控制开关和旋钮。
10．本机设计有信号强度表和音频输出电平表。
其中输出电平表可以通过开关切换至FM调谐中点准确调谐指示状态。
11．本机设计接收频率范围 FM 87MHZ——108MHZMW 525KHZ——1605KHZSW1 4.8MHZ——10.5MHZSW2 11.2MHZ——22.5MHZ输出功率：2000mW12．如果大家觉得有一定意义，下一步俺将继续设计PCB电路板，拟做三块PCB板：（1） FM高中频电路+空气四连（2） AM高中频电路和继电器波段切换部分（3）音频放大器，稳压电源及其他电路。
收音机电路图总原理图及各部分功能
熟悉电路原理
在检修前，应熟悉收音机的电路原理 和信号流程，以便快速准确地定位故 障部位。
有序检修
按照从简单到复杂、从外部到内部的 顺序进行检修，避免盲目拆卸和乱调 乱试。
善于总结和积累经验
在检修过程中，应善于总结和积累经 验，不断提高自己的维修技能水平。
06 收音机电路图的应用与发 展
收音机电路图的应用领域与前景
收音机电路图的创新与应用拓展
创新技术
采用先进的信号处理技术、噪声抑制技术等 ，提高收音机电路图的接收性能和音质表现 。
应用拓展
将收音机电路图应用于更多领域，如教育、医疗、 农业等，为特定行业提供定制化的音频接收解决方 案。
跨界融合
将收音机电路图与其他技术相结合，如语音 识别、人工智能等，开发出具有更高附加值 的产品和服务。
1 2
消费电子
收音机电路图在消费电子领域应用广泛，如便携 式收音机、车载收音机等，为用户提供音频娱乐 和信息接收功能。
通信系统
在通信系统中，收音机电路图用于接收无线电信 号，实现语音、数据等信息的传输和接收。
3
物联网Байду номын сангаас智能家居
收音机电路图在物联网和智能家居领域也有应用， 如智能音箱、无线传感器网络节点等，实现远程 控制和数据传输。
是收音机工程领域的重要技术资 料。
便于理解
通过电路图，技术人员可以更加直 观地了解收音机的内部结构和工作 原理，从而更好地进行故障排查和 维修。
标准化管理
收音机电路图遵循一定的国际或行 业标准，有助于实现收音机产品的 标准化管理和质量控制。
收音机电路图的基本组成
01
02
03
元件符号
表示收音机中使用的各种 电子元器件，如电阻、电 容、电感、晶体管等。
【火腿测评】可以揣口袋的德生PL-330收音机和另三款款同级主流收音机横向对比
【火腿测评】可以揣口袋的德生PL-330收音机和另三款款同级主流收音机横向对比德生PL-330收音机：初步印象，功能概述和操作文：Jaap de Goede作者在没有英语手册的情况下操作德生PL-330介绍受父亲的启发，我喜欢听无线电广播已经有60个年头了。
这包括收听短波传输。
在我的收藏中，有很多收音机，包括基于SDR的接收器。
德生PL-330是具有SSB和数字读数功能的短波便携式收音机。
我想分享一下我在PL-330上的操作经验，并且在整个过程中，我将把这个收音机与我的收藏中的类似收音机进行比较：Eton Satellit，XHDATA D-808和CountyComm GP5-SSB（又名Tecsun PL-365）。
需要明确的是，此处使用的PL-330是中国国产版本，可能于2020年7月生产。
在撰写本文时，尚无英文手册。
同时，德生PL-990的英文手册有助于弄清楚PL-330的许多功能。
较新的制造批次可能包含其他固件，这可能会更改操作方式。
大小和声音PL-330的体积约为18立方英寸，小于20立方英寸。
它很容易适合我的牛仔裤的口袋。
20立方英寸（非正式）将其归类为Ultralight DX收音机。
四个中最小的收音机是具有14立方英寸的GP5-SSB。
Eton Satellit是这四台收音机中最大的一个，这些收音机的大小可以由眼睛决定，但也可以由耳朵决定。
PL-330具有数字音量控制，显示屏上会显示音量。
矛盾的是，其他三个收音机具有模拟音量控制。
所有收音机均具有用于立体声耳机的3.5毫米插座。
PL-330的一个不错的功能是FM立体声解码器只能与插入式耳机配合使用。
其他FM仍然处于单声道状态。
我认为这是一个非常聪明的功能，因为如果FM立体声接收效果不好，为什么立体声解码器会降低扬声器的单声道声音？个人认为的音频质量排名（从最佳到最差）：1. Satellit2. PL-330和D-8083. GP5-SSB电源和电池PL-330配有1000 mAh的BL-5C电池。
德生收音机图纸
1 / 522. “德生”二次变频收音机R9701电路分析接收机二次变频技木早先主要用于军事通信领域，以后逐渐用于民用通讯设备，如对讲机、移动电话、收信机等。
国内将此技术移植于收音机中的德生公司第一家。
第一代“短波王”R9700的推出，曾畅销大江南北，此后，又先后推出R970l、R9702等功能更优异，使用更方便的机型。
二次变频技术与传统的超外差式收音机的电路结构比较，见图1所示。
可以看出，二次变频的应用，使收音机的接收灵敏度和选择性等指标大大提高。
下面将承前启后的R9701机作一典型介绍：2 / 523 / 52图2是德生R970l AM／FM前级电路图，图3为其功放电路与操作功能显示电路。
K1为电源开关。
图2中的Q6、Q7等元件组成双稳态电子波段切换开关。
由于开机瞬间，C10上的电压不能突变，Q7截止，电源电压E+通过R13、R9使Q6导通，其集电极上的低电平使Q4导通，Icl 14脚输入高电平，于是ICl工作在FM状态。
与此同时，Q6集电极外接的FM LED点亮。
拉杆天线ANT接收到的高频信号经CO、F3、c5耦合至Icl①脚。
Icl是一片低电压AM／FM收音机专用集成电路，内含AM／FM本振，混频及检波电路，内部结构如图4所示，引脚功能及实测数据如表1所示。
Icl①脚输入的FM信号经内部高频放大从15脚输出，再由PVC2、C8、L4选频后与PVC2同步调谐的本振信号(PvC3、L5、C24、ICl③脚内部元件组成)一起送入混频器。
混频后从③脚输出的10．7MHz中频信号再经FM选频并送入ICl⑧脚，经内部中频放大，FM鉴频后通过电子开关选通，从11脚输出鉴频后的音频信号。
TuN LED为电台强4 / 52场指示灯(见图3)。
按动电子波段开关AM时，即相当于给Q6基极一个人为的低电平．Q6截止，FM LED熄灭。
同时Q4也因高电平而截止，ICl工作在调幅波段。
Q6集电极的高电平又使Q7由截止转为导通，AMLED点亮。
德生收音机图纸
1.德生R-202T型两波段收音机电路图2. “德生”二次变频收音机R9701电路分析接收机二次变频技木早先主要用于军事通信领域，以后逐渐用于民用通讯设备，如对讲机、移动电话、收信机等。
国内将此技术移植于收音机中的德生公司第一家。
第一代“短波王”R9700的推出，曾畅销大江南北，此后，又先后推出R970l、R9702等功能更优异，使用更方便的机型。
二次变频技术与传统的超外差式收音机的电路结构比较，见图1所示。
可以看出，二次变频的应用，使收音机的接收灵敏度和选择性等指标大大提高。
下面将承前启后的R9701机作一典型介绍：图2是德生R970l AM／FM前级电路图，图3为其功放电路与操作功能显示电路。
K1为电源开关。
图2中的Q6、Q7等元件组成双稳态电子波段切换开关。
由于开机瞬间，C10上的电压不能突变，Q7截止，电源电压E+通过R13、R9使Q6导通，其集电极上的低电平使Q4导通，Icl 14脚输入高电平，于是ICl工作在FM状态。
与此同时，Q6集电极外接的FM LED点亮。
拉杆天线ANT接收到的高频信号经CO、F3、c5耦合至Icl①脚。
Icl是一片低电压AM／FM收音机专用集成电路，内含AM／FM本振，混频及检波电路，内部结构如图4所示，引脚功能及实测数据如表1所示。
Icl①脚输入的FM信号经内部高频放大从15脚输出，再由PVC2、C8、L4选频后与PVC2同步调谐的本振信号(PvC3、L5、C24、ICl③脚内部元件组成)一起送入混频器。
混频后从③脚输出的10．7MHz中频信号再经FM选频并送入ICl⑧脚，经内部中频放大，FM鉴频后通过电子开关选通，从11脚输出鉴频后的音频信号。
TuN LED为电台强场指示灯(见图3)。
按动电子波段开关AM时，即相当于给Q6基极一个人为的低电平．Q6截止，FM LED熄灭。
同时Q4也因高电平而截止，ICl工作在调幅波段。
Q6集电极的高电平又使Q7由截止转为导通，AMLED点亮。
德生CR-1100DSP收音机“改造记”
德 生 Ｃ 一 １ ０ Ｐ 有 着 大 方 的 外 Ｒ １ ０ ＤＳ
观， 并大胆采用了原本针对手持媒体设备 设计 的单 片 ＡＭ／ Ｍ 双波段 收 音集成 电 Ｆ
路 ， 径 １ ｍｍ 的大 口径 喇 叭 能够 发 出 直 ∞
Ｃ 一 １０ Ｓ Ｒ １ ０ Ｄ Ｐ正常 工作 ，采 用 ５ Ｖ电源
半就破 音严 重。针对上 述使 用上 的不
便 ， 者 进 行 了一 次 小 小 的 改 造 ， 做 抛 笔 权 砖 引 玉 ， 大 家共 享 。 与
２Ｘ２） 的小开关 １个 ： 带有 ２５插 头 的 电 ．
用可 充手机锂 电池给 收音机
供 电
Ｃ 一 １ ０ Ｓ 的 放 大 电 路 所 采 用 Ｒ １０ Ｄ Ｐ
比较洪 亮的声音 ， 其功 率放大器 电路的设
计也 有独 到 之 处 。
《 细看德生 Ｃ 一 ０ Ｄ Ｐ收音机 》 Ｒ １ ０ Ｓ １ 一文 中
所 用 的 方 法 只 是 权 宜 之 计 ， 期 使 用 不 太 长
方便。 如 图 １所 示 的 电路 原 理 图 是 笔 者 后
不过 ， 该机 的输 出功率 比较 大 ， 使用 ４节 大号 干电池 ， 正常 收听时 的电流 约达 ２０ ０ ｍＡ， 使用 不便 ， 本也 比较 高 ； 成 另外 ， 电路整体 增益设计偏 高 ， 音量 电位器开 过
电池 仓 背 部里 面
噼 毫 Ｉ
掣
３７
吕 Biblioteka 第 期 维普资讯
要 ４小 时左 右 ， Ｃ 一 １ ０ Ｐ断 开 电 而 Ｒ １ ０ ＤＳ
便 地 通 过 电池 仓 的 仓 门 取 出 电池 ， 不 用 而
音 机 。 简 单 的方 法 是 连 “ 充 ” 外壳 也 更 座 的 不用打开 ， 新增 加 的 电 源连 线 直 接 焊 接 在
德生PL606收音机
德生PL606收音机2016年9月24日，收到从广东寄过来的德生PL606收音机，29.9元还包邮。
一是天线断的，二是没有电池舱门。
这个收音机给我的第一个印象是没有分量，跟KK9一样大小，只是厚度薄5mm，轻些。
DSP的收音机操作简便，结构简单，灵敏度高，波段广。
首先换上一根好天线，经过简单收音，寻找第一体验。
性能不错，就是声音有点差。
2016年10月1日，今天大家都知道是什么节日，闲的就开始拆解这台德生PL606收音机。
把后板上的四颗螺丝取出，后背支架里面还有一颗螺丝也有取出。
后盖就轻轻的拿开，没有任何扣隼。
为了进一步拆解，焊开中波磁棒天线。
第二步是连同电路板及塑料支架一起取出。
上面有两个明显的螺丝取出，然后就是电池正负极弹簧，小心把整体从前壳中取出来。
焊开喇叭线，可以看到，喇叭用胶水粘在机壳上，最讨厌这种安装方式，不便拆卸，不便更换。
看清楚了那个喇叭，呵呵，也太单薄了，这种喇叭，磁体非常小，纸盆运动范围窄，根本不可能有好听的声音。
为了便于以后更换，测量了一下喇叭：外径56.4mm，整个磁体的高度5mm，磁体直径20.2mm，整个喇叭的高度13-14mm之间。
后面看了一下容纳喇叭的空间，高度高点就无法装进机壳里面去，这个机器比KK9要薄5mm。
第三就是分离收音板和放大板。
取掉电路板上的螺丝，大板两颗小板三颗固定在机架上，，然后用一字螺丝刀伸进那个接插排针脚下方用力顶，其实就是旋转螺丝刀，两个电路板就分开了。
为了进一步观察收音电路板，把板上的屏蔽铁片焊下。
水洗后壳、机架、声音放大板，旋钮，收音芯片板不敢水洗，有液晶显示板，沾水容易脱线，脱线就显示缺画，业余基本修不好，前壳也不敢水洗，有个喇叭粘在上面取不下来。
只好用湿毛巾擦洗。
面板的按键也取不下来，塑料固定柱都热熔封住防止掉出来。
后来，用牙刷粘洗衣粉水干刷，让水别流进里面就行，这样也可以把前面板洗的很干净。
电路结构。
这个机器有个微型USB插口，充电非常方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.德生R-202T型两波段收音机电路图
2. “德生”二次变频收音机R9701电路分析
接收机二次变频技木早先主要用于军事通信领域，以后逐渐用于民用通讯设备，如对讲机、移动电话、收信机等。
国内将此技术移植于收音机中的德生公司第一家。
第一代“短波王”R9700的推出，曾畅销大江南北，此后，又先后推出R970l、R9702等功
能更优异，使用更方便的机型。
二次变频技术与传统的超外差式收音机的电路结构比较，见图1所示。
可以看出，二次变频的应用，使收音机的接收灵敏度和选择性等指标大大提高。
下面将承前启后的R9701机作一典型介绍：
图2是德生R970l AM／FM前级电路图，图3为其功放电路与操作功能显示电路。
K1为电源开关。
图2中的Q6、Q7等元件组成双稳态电子波段切换开关。
由于开机瞬间，C10上的电压不能突变，Q7截止，电源电压E+通过R13、R9使Q6导通，其集电极上的低电平使Q4导通，Icl 14脚输入高电平，于是ICl工作在FM状态。
与此同时，
Q6集电极外接的FM LED点亮。
拉杆天线ANT接收到的高频信号经CO、F3、c5耦合至Icl①脚。
Icl是一片低电压AM／FM收音机专用集成电路，内含AM／FM本振，混频及检波电路，内部结构如图4所示，引脚功能及实测数据如表1所示。
Icl①脚输入的FM信号经内部高频放大从15脚输出，再由PVC2、C8、L4选频后与PVC2同步调谐的本振信号(PvC3、L5、C24、ICl③脚内部元件组成)一起送入混频器。
混频后从③脚输出的10．7MHz中频信号再经FM选频并送入ICl⑧脚，经内部中频放大，FM鉴频后通过电子开关选通，从11脚输出鉴频后的音频信号。
TuN LED为电台强场指示灯(见图3)。
按动电子波段开关AM时，即相当于给Q6基极一个人为的低电平．Q6截止，FM LED熄灭。
同时Q4也因高电平而截止，ICl工作在调幅波段。
Q6集电极的高电平又使Q7由截止转为导通，AMLED点亮。
由于Q7的导通，Q8导通，Q3截止。
这时如果波段开关打在Mw波段，sw波段的第一本振管Q2基极被信号短路，Q2截止。
这时Q10、D1均截止。
中波信号的接收与选频由Ll、PvCl等组成，并经R21送入Icll6脚。
与PvCl同步调谐的本振信号(PVC4、R35、R12、T8等元件组成)从lcl 12、16脚一起输入到混频器．得到455MHz中频信号从Icl④脚输出，再经F5、F2选频后从⑦脚输入。
由于F5具有一定的插入损耗，信号经Q9作预放大。
从⑦脚输入的455kHz中频信号经AM中频放大，检波后，再经电子开关选通从11脚输出检波后的音频信号。
如波段开关打在SWl～SW7任一位置，中波本振线圈T8被切断。
拉杆天线ANT接收到的AM信号经C0、F3耦合至波段开关上与T1-T5等元件组成SW段带通滤波器。
石英晶体xl～x7与Q2等元件组成sw段第一本振回路。
Q2起振后，Q3导通，场效应管Q11得电工作。
Q3导通后，Q10、Dl均导通，PVCl调谐回路被短路，可有效防止中波信号进入ICl。
从天线接收AM高频信号和第一本振管Q2输出的本振信号一起送入混频级Q11。
Q11在这里作混频管。
其优点是输入阻抗高，噪声低，动态范围大，基本克服了接收机噪声大，易过载等缺点．还使整机的灵敏度、选择性大大提高。
混频后的信号经R2、T9、F4选频得到10．7MHz中频宽带信号进入Icl的11脚。
在F4的输出端并有阻尼电阻R21，其通频带≥500kHz，而且通带外衰减很大，它只允许10．7MHz±0．25MHz频带内的信号通过。
SWl～SW7每个波段的频带均≤500kHz，因此可将每一个波段的不同信号变频到lO．7MHz±0．25MHz范围内。
T7、C18、R35、PVC4、R12等元件组成第二本振回路。
振荡信号Icl的12脚输入并与从ICl的16脚输入的第一中频信号一起送入混频器混频，得到的455kHz中频信号从④脚输出。
T7为第二本振回路的本振线圈，改变PVC4中的容量可改变第二本振频率，因此可从带宽为500kHz的第一中频信号中找出某一电台频率，并将其变频为455kHz 的第二中频信号。
从Icl④脚输出的中频信号再经F5，F2选频后从Icl⑦脚输入。
虽然本机短波采用了二次变频，但其灵敏度仍比中波接收效果要差一些。
加之F5有一定的插入损耗，因此这里加有一级由Q9等元件组成的预放大电路。
在SW接收过程中，由于Q2的起振，Q3导通，Ql随之导通。
Q1的导通相当于将Q9的发射级直接接地，因此Q9的放大能力加强。
从Icl⑦脚输入的中频信号经Ic内部中频放大，AM检波后，再由电子开关选通从11脚输出检波后的音频信号。
由于sw波段的第一变频使
用了石英晶体，因此第一中频频段就非常稳定。
虽然第二次变频仍使用了LC回路，有微小的频偏，但这种频偏仍在其正常范围内，因此它不会产生逃台及飘移，可与PLL 系统抗衡。
ICl的11脚输入的音频信号经R33、c12耦合．再由音量电位器w调控并送入音频功放集成电路lc3的1脚见图4。
TA7376P实际上是一片双声道功放集成电路，每声道可输出2lmw的有效功率。
本机由于没有立体声鉴频能力，故TA7376P设计成BTL工作模式，使得输出功率成倍增大。
即使在使用耳机时，IC3仍为BTL工作仿式，两只耳机只不过串联而已，这便是本机唯一的缺憾。
TA7376P内部结构如图5所示。
引脚功能及实测数据如表2所示。
本机各晶体管实测数据如表3所示。
3.德生ll9700型高灵敏度l2波段立体声收音机电路
