土木工程中施工图审查要点一、建筑专业1、总平面图审查总平面图中建筑与周边环境的关系，包括建筑间距、消防通道、日照间距等是否符合规范要求。

同时，要检查场地标高、道路坡度、排水方向等是否合理。

2、平面图（1）房间布局和功能分区是否满足使用要求，交通流线是否顺畅。

（2）门窗的位置、尺寸和开启方式是否合理，是否满足通风和采光要求。

（3）墙体的布置是否符合结构要求，有无影响建筑稳定性的情况。

3、立面图（1）建筑外立面的造型、色彩和材质是否与设计方案一致。

（2）外立面的线条、比例是否美观协调，有无突兀之处。

4、剖面图（1）建筑各层的层高、净高是否符合规范和使用要求。

（2）楼梯、电梯的位置和尺寸是否合理，是否满足疏散要求。

二、结构专业1、基础设计（1）审查基础选型是否合理，是否适应工程地质条件和上部结构的荷载要求。

（2）基础的埋深、尺寸和配筋是否符合规范和计算要求。

2、上部结构（1）结构体系的选择是否合理，框架、剪力墙、框架剪力墙等结构形式是否符合建筑功能和抗震要求。

（2）梁、柱、板的尺寸和配筋是否满足承载力和正常使用要求。

（3）节点详图是否清晰准确，连接方式是否可靠。

3、抗震设计（1）结构的抗震等级是否正确，抗震构造措施是否符合规范要求。

（2）计算模型和参数的选取是否合理，地震作用的计算是否准确。

三、给排水专业1、给水系统（1）水源的选择和供水方式是否合理，水压是否满足要求。

（2）给水管材的选用是否符合水质要求和施工条件。

2、排水系统（1）排水体制的选择是否合理，污水、雨水的排放是否顺畅。

（2）排水管道的管径、坡度和检查井的设置是否符合规范要求。

3、消防给排水（1）消防用水量的计算是否准确，消防水池、水箱的容积是否满足要求。

（2）消火栓、自动喷水灭火系统的布置是否符合规范和灭火要求。

四、暖通专业1、空调系统（1）空调系统的形式（如中央空调、分体空调等）是否合理，能否满足室内温度、湿度要求。

（2）空调设备的选型和布置是否合理，风道的尺寸和走向是否符合要求。

BIM模型施工图审查要点-建筑专业

2.1.2 核查墙面分层做法设置是否以建模手册中墙体分层构建
C □是□否□优化
2.1.3 核査墙体粗装做法是否正确
C □是□否□优化
2.1.4 粗装墙面是否采用面层面内部为定位线
C □是□否□优化
2.1.5 砌块墙体是否以核心层中心线为定位
C □是□否□优化第 11 页/共 68 页
2.1.6 2.1.7
E □是□否□优化
1.1.4 各专业间应进行综合校对工作后才移交 2D 设计成果
D □是□否□优化
1.1.4.1 消火栓箱给出平立面位置是否经过内审
E □是□否□优化
1.1.4.2 单独放置的灭火器பைடு நூலகம்平面图纸中标识是否经过内审
二.分项核 2.1 查要求
2.1.1
墙体核查墙体材质设置是否正确
E □是□否□优化 C □是□否□优化
E □是□否□优化
2.4.7 严寒地区核查是否表达双层卷帘门
E □是□否□优化
2.4.8 核查防盗卷帘门表达是否正确
E □是□否□优化
2.4.9 核查是否包含门窗五金件信息
E □是□否□优化
2.4.10 管道、洞口等是否有影响门窗
E □是□否□优化
2.4.11 所有门窗编号是否正确
E □是□否□优化
D
□是□否□优化
第 10 页/共 68 页
1.1.2.3
屋顶剖面（尤其是天沟等特殊部位）、坡屋面的各屋脊线、屋檐线的标高、坡度符号标识是否经过内审，不可只标坡度，不给具体标高
E
□是□否□优化
1.1.2.4 停车位及进出口位置，停车位编号及标识是否经过内审
E □是□否□优化
1.1.2.5 给出的分仓缝的位置是否经过内审

建筑专业施工图审查要点

建筑专业施工图审查要点随着我国建筑业的快速发展，建筑施工图的审查也变得日益重要。

施工图审查是建筑施工中非常重要的一个环节，对于确保工程质量、合理利用资源、保证施工安全具有重要的意义。

下面将介绍建筑专业施工图审查的一些要点。

一、构筑物的基本要求施工图纸应符合国家及省、市有关建筑设计规范，包括但不限于建筑设计标准、建筑材料标准、建筑装饰材料标准、建筑施工材料标准等。

同时也应符合现有的相关法律法规、规章制度、标准和技术文件等。

二、施工图纸的基本要求1.、内容齐全、标注与图面协调、图面比例明确、编号及签字盖章鲜明。

2.、尺寸和间距。

施工图所涉及的各种结构、钢筋、砼配合比、外墙纹理、安全措施、楼层设置以及配套设施等应均符合国家及地方有关规定。

3.，必须明确地注明各种测量、验收和鉴定项目及验收标准和方法，并在施工过程中逐一进行检查，保证工程质量符合要求。

4.、规格、数量、质量及其生产厂家，施工单位必须依照图纸要求采用相应的材料，而不能随意更改。

施工单位必须出示商品合格证和内部质量控制检验记录表，证明施工材料符合有关标准要求。

5.、精度及各种容许差等基本技术要求，以保证工程质量符合要求。

三、安全及环保要点1.，包括足够的安全出口、防火、防爆设施、防雷措施、道路交通和其他必要的安全防范设施等。

2.，在施工现场妥善处理施工所产生的垃圾污水和废弃物等，并及时通知有关部门处理。

四、其他要点1.，以及外墙的美观性与安全性。

2.，施工单位参照规范施工。

3.、执照号码等情况。

4.，一般要求注明各房间的用途、区域和面积等信息，并按照建设单位安排施工工作。

建筑专业施工图审查的意义非常重要，对于保障工程质量、保证施工安全等方面都具有极为重要的意义。

因此，在施工图审查中需注意上述要点及其它技术细节，以期做好施工图审查的工作。

施工图审查要点(建筑)

施工图审核要点（建筑）一、前置条件审核1、审核宗地号、建设单位名称、项目名称。

2、审核建筑专业图纸是否齐全（总图、平、立、剖面图，平面放大图、墙身大样图、楼梯大样图、门窗大样图、其他节点大样、设计说明、人防专项、节能专项、绿色建筑专篇等）。

3、审核施工图是否与建筑方案图及景观方案设计上吻合，是否与建筑和景观方案公示图吻合。

二、规划及指标审核1、审核经济技术指标中的建设用地面积、规定容积率、绿地率、计容积率建筑面积、总建筑面积、建筑覆盖率/建筑密度、车位数、公共配套各功能房面积等指标与土地出让合同、用地规划许可证、方案公示图、方案批复一致。

2、审核红线退线距离、红线坐标点、裙房及塔楼退线距离、地下室轮廓线退红线距离等是否满足规划要点要求。

3、审核日照间距或日照小时数是否满足用地相关日照测算要求。

4、审核所有道路（包括消防通道、人行出入口、车行出入口）的名称、宽度、转弯半径和各控制点标高，有开向城市道路的机动车口的，要标注开口距离道路交叉口距离。

5、审核场地内部车行交通流线是否合理，人车是否分流，到达离开车流是否便捷顺畅，高峰期车辆排队对城市交通造成拥堵的措施。

6、审核建筑高度是否符合规证要求及航空限高要求。

三、图纸深度审核1、审核轴线号是否齐全，标注距离.位置.尺寸是否齐全且与各对应单体对应一致，其中包括图纸目录、图签部分、图纸的主要内容部分。

2、审核建筑轴线交点定位坐标是否齐全（每栋建筑不少于3个定位坐标），且轴线与单体建筑图一致。

3、审核场地地形图、坐标系与规划局提供规划许可证附图是否一致。

4、审核平面方案两道尺寸线，施工图三道尺寸线，施工图立面是否有门窗洞口标高，剖面标高是否准确，与总图及立面、详图标高是否一致。

5、审核核心筒、楼电梯、卫生间是否有放大平面图，详细标注细部尺寸及做法。

6、审核各平面是否有面积计算简图，标明全部计算面积、计算一半面积及不计算面积部分。

7、审核建筑立面图纸是否有遗漏，被遮挡立面应单独绘制。

工程施工图审查要点是什么

工程施工图审查要点是什么一、总体布局方案审查1. 审查建筑总平面布局是否符合设计要求，建筑功能及使用要求是否合理布局；2. 审查建筑建筑高度、体量、方向、层数、空间布局等是否符合设计图纸；3. 审查建筑物的地面、地下建筑物的布局是否符合设计要求；4. 审查建筑与周边环境的关系是否协调，与相邻建筑的距离是否符合规范；5. 审查建筑结构的布局是否合理，是否满足强地震区地区构造抗力要求；6. 审查设备、管道、电气等管线布局是否符合设计图纸。

二、建筑结构审查1. 审查建筑结构设计是否符合相关规范标准，是否满足荷载要求；2. 审查结构材料、构件的选择是否合理，是否符合设计要求；3. 审查建筑结构整体稳定性、承载性是否满足设计要求；4. 审查结构节点和连接处的处理是否符合规范要求；5. 审查混凝土结构的配筋是否符合规范要求；6. 审查钢结构的连接焊接是否符合规范要求；7. 审查基础的设计是否满足地基承载要求。

三、建筑设备审查1. 审查建筑设备的选型是否符合设计要求，是否达到节能、环保要求；2. 审查管道、空调、通风等系统布局是否合理，设备连接是否符合规范；3. 审查设备的安装位置是否符合规范规定，设备与建筑结构的连接是否牢固；4. 审查电气设备的接线、配电方案是否满足用电要求，是否符合电气规范要求；5. 审查消防设备的布局是否符合消防要求，消防通道、疏散通道是否合理配置。

四、施工工艺审查1. 审查施工单位施工工艺和施工方法是否符合施工图纸要求；2. 审查施工工序和施工流程是否合理、安全、有效；3. 审查施工单位施工材料和施工设备是否符合标准，施工合同和要求；4. 审查施工单位的人员资质、施工证书是否齐全、合法；5. 审查施工单位施工现场的安全措施是否充分，施工现场卫生是否良好；6. 审查施工单位的施工进度计划和施工质量控制措施是否合理有效。

五、施工图纸审查1. 审查施工图纸的编制是否符合规范要求，是否完整、清晰；2. 审查施工图纸的工程量计算是否准确，材料规格、配筋、尺寸是否符合设计要求；3. 审查施工图纸的文字说明、符号标识是否清晰、统一；4. 审查施工图纸的图面比例是否准确，图面的形成是否规范；5. 审查施工图纸的版本控制、签章盖章、备案等程序是否合规。

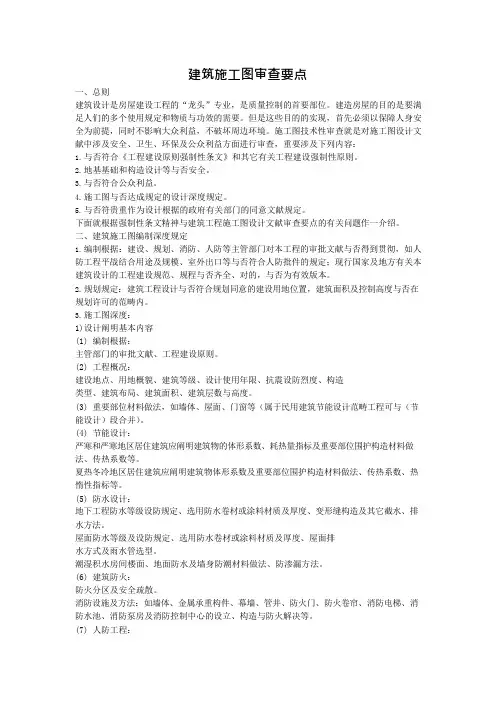

建筑施工图审查要点
