第七节建筑采暖施工图
2020年7月8日星期三
目录
•1 •一般规定 •2 •采暖施工图 •3 •室内供暖施工图的识读
一、 一般规定

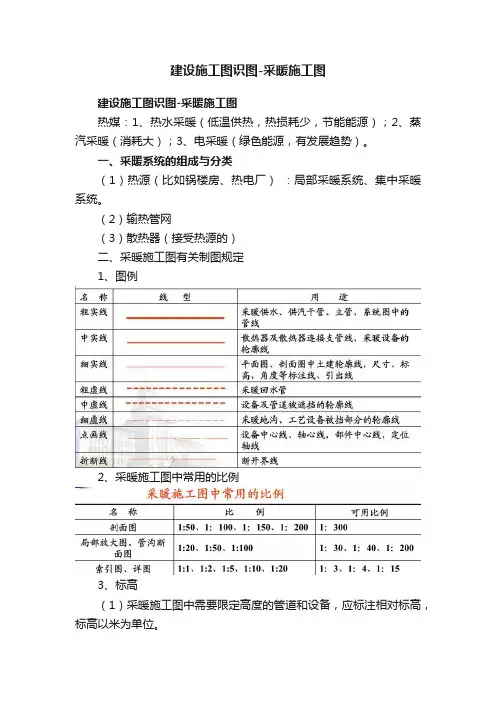

1.线型 基本宽度b宜选用0.18 mm、0.35 mm、0.5 mm、0.7
mm、1.0 mm。图中仅有两种线宽时，线宽组宜为b和 0.25b。暖通空调制图采用的线型及其含义见图例。图 样中若采用自定义图线及含义，应明确说明，但不能与 《暖通空调制图标准》(GB/T 50114—2001)的规定相反 。此外，对于室外供热管网，按行业标准《供热工程制 图标准》（CJJ/T 78—97）执行。
二、 采暖施工图
（7） 按规定对系统图进行编号，并标注散热器的 数量。柱型、圆翼型散热器的数量应注在散热器内，如 图3所示；光管式、串片式散热器的规格及数量应注在散 热器的上方，如图4所示。
（8） 采暖系统编号、入口编号由系统代号和顺序号 组成。室内采暖系统代号“N”，其画法如图5所示，其中 图(b)为系统分支画法。
一、 一般规定
2.比例 总平面图、平面图的比例，宜与工程项目设计的主
导专业一致。 3.图例
采暖与空调水管管道阀门与附件、调控装置和仪表 等，常用图例绘制。
二、 采暖施工图
2.1室内供暖施工图的组成 1.平面图
室内供暖平面图表示建筑各层供暖管道与设备的平面布置。 内容包括：
（1) 建筑物的平面布置，其中应注明轴线、房间主要尺寸、 指北针，必要时应注明房间名称。建筑（各房间分布、门窗和楼 梯间位置等）。在图上应注明轴线编号、外墙总长尺寸、地面及 楼板标高等与采暖系统施工安装有关的尺寸。
了整个采暖系统的全貌。供暖工程系统图应以轴测投影法绘制， 并宜用正等轴测或正面斜轴测投影法。当采用正面斜轴测投影法 时，y轴与水平线的夹角可选用45°或30°。系统图的布置方向一般 应与平面图一致。
系统图包括水平方向和垂直方向的布置情况。 散热器、管道及其附件(阀门、疏水器)均在图上表示出来。 此外，还标注各立管编号、各段管径和坡度、散热器片数、 干管的标高。
二、 采暖施工图
⑤ 膨胀水箱、集气罐、阀门位置与型号； ⑥ 补偿器型号、位置，固定支架位置。 （5） 对于多层建筑，各层散热器布置基本相同时 ，也可采用标准层画法。在标准层平面图上，散热器要 注明层数和各层的数量。 （6） 平面图中散热器与供水(供汽)、回水(凝结水) 管道的连接按图1所示方式绘制。 （7） 当平面图、剖面图中的局部要另绘详图时， 应在平面图或剖面图中标注索引符号，画法如图2所示， 图(a)为详图编号及所在图纸号，图(ｂ)为详图所在标准 图或通用图图集号及图纸号。
（2） 大样图 管道用双线图表示，看上去有真实感 。
（3） 标准图 它是具有通用性质的详图，一般由国 家或有关部委出版标准图案，作为国家标准或部标准的 一部分颁发。
二、 采暖施工图
4.设计说明 室内供暖系统的设计说明一般包括以下内容： （1） 建筑物的采暖面积、热源的种类、热媒参数、系统总热
负荷。 （2） 采用散热器的型号及安装方式、系统形式。 （3） 在安装和调整运转时应遵循的标准和规范。 （4） 在施工图上无法表达的内容，如管道保温、油漆等。 （5） 管道连接方式，所采用的管道材料。 （6） 在施工图上未作表示的管道附件安装情况，如在散热器
（2) 热力入口位置，供、回水总管名称、管径。 （3) 干、立、支管位置和走向，管径以及立管（平面图上为 小圆圈）编号。
二、 采暖施工图
（4) 散热器（一般用小长方形表示）的类型、位置 和数量。各种类型的散热器规格和数量标注方法如下：
① 柱型、长翼型散热器只注数量(片数)； ② 圆翼型散热器应注根数、排数，如3×2(每排根数 ×排数)； ③ 光管散热器应注管径、长度、排数，如 D108×200×4［管径（mm）×管长（mm）×排数］； ④ 闭式散热器应注长度、排数，如1.0×2［长度（ m）×排数］；
二、 采暖施工图
（8） 主要设备或管件（如支架、补偿器、膨胀水箱 、集气罐等）在平面上的位置。
（9） 用细Leabharlann 线画出的采暖地沟、过门地沟的位置。
二、 采暖施工图
•图1 平面图中散热器与管道连接
二、采暖施工图
•图2 详图索引号
二、 采暖施工图
2.系统图 系统图又称流程图，也叫系统轴测图，与平面图配合，表明
（9） 竖向布置的垂直管道系统，应标注立管号，如 图6所示。为避免引起误解,可只标注序号,但应与建筑轴 线编号有明显区别。
二、采暖施工图
•图3 柱型、圆翼型散热器画法
二、采暖施工图
•图4 光管式、串片式散热器画法
二、 采暖施工图
•图5 系统代号
二、采暖施工图
•图6 立管号
二、采暖施工图
3.详图 在供暖平面图和系统图上表达不清楚、用文字也无
二、 采暖施工图
供暖系统图应包括如下内容： （1）采暖管道的走向、空间位置、坡度，管径及变径的位置 ，管道与管道之间连接方式。 （2）散热器与管道的连接方式，例如是竖单管还是水平串联 的，是双管上分或是下分等。 （3) 管路系统中阀门的位置、规格。 （4) 集气罐的规格、安装形式（立式或是卧式）。 （5) 蒸汽供暖疏水器和减压阀的位置、规格、类型。 （6) 节点详图的索引号。
二、采暖施工图
2.2室内供暖施工图实例 图2.3.7为某综合楼供暖一层平面图，图2.3.8为供暖
法说明的地方，可用详图画出。 详图是局部放大比例的施工图，因此也叫大样图。
它能表示采暖系统节点与设备的详细构造及安装尺寸要 求，例如，一般供暖系统入口处管道的交叉连接复杂， 因此需要另画一张比例比较大的详图。它包括节点图、 大样图和标准图。
二、采暖施工图
（1） 节点图 能清楚地表示某一部分采暖管道的 详细结构和尺寸，但管道仍然用单线条表示，只是将比 例放大，使人能看清楚。
支管与立管上是否安装阀门等。
二、 采暖施工图
5.主要设备材料表 为了便于施工备料，保证安装质量和避免浪费，使
施工单位能按设计要求选用设备和材料，一般的施工图 均应附有设备及主要材料表，简单项目的设备材料表可 列在主要图纸内。设备材料表的主要内容有编号、名称 、型号、规格、单位、数量、质量、附注等。
