采暖系统与识图ppt课件

实际工程应用中，上述各种连接方式可有不同组合，见下图示:
由于同程式系统中每环路路程一致，系统易平衡;
同时双管系统可保证每组散热器进出口水温相同，因
此布置采暖系统时，尽量采用双管同程式。此系统不
足在于比较浪费管材，需要多一段同程.管道。
21
以下简要介绍几种热水采暖系统常用的管网形式：
1. 机械循环上供下回式热水采暖系统 2. 机械循环下供下回热水采暖系统 3. 中供式热水采暖系统 4. 机械循环下供上回热水采暖系统（倒流式） 5. 异程式系统与同程式系统
Байду номын сангаас
.
2
6.1 采暖工程
概述
冬季房间内热量损失，室内温度下降，为满足 生活需要，采暖设备以某种方式向室内供应热量， 以补偿建筑物耗热量，即用人工方法向室内供给 热量，保持一定的室内温度，以创造适宜的生活 或工作条件的技术。室内要求温度：教室16℃， 办公室18℃，住宅18℃，浴室25℃。
.
3
供暖系统的组成
• 热媒： 热水供暖系统；蒸汽供暖系统；热风 供暖系统。
• 散热方式： 对流供暖－散热器供暖系统； 辐射供暖－金属板辐射或顶棚、地板 辐射。
.
6
*散热器的形式 ：
供暖系统的热媒(蒸汽或热水)，通 过散热设备的壁面，主要以自然对 流传热方式(对流传热量大于辐射传 热量)向房间传热。这种散热设备通
称为散热器。
2020/4/14
机械循环双管上供下回式热水采暖系统
.
Back
22
机械循环上供下回式热水采暖系统
i=0.5%～ 1%
8
2 单管顺流式系统的特点是：
❖立管中全部的水量顺次
4
流入各层散热器。顺流
5
1
3
式系统型式简单、施工 方面，造价低，是国内
6
i=0.5%～ 1%
7
i=0.5%～ 1%
目前一般建筑广泛应用 的一种形式。
第6章 建筑暖通施工图识读
.
1
采暖通风与空气调节的含义
• 采暖— 又称供暖，指向建筑物提供热量，保持 室内一定温度。
• 通风— 用自然或机械的方法向空间送入和排除 空气的过程。
• 空气调节— 对某一房间内的温度、湿度、洁净 度和空气流动速度等进行调节与控制，并提供 足够量的新鲜空气。
采暖、通风、空气调节习惯上简称为“ 暖通空 调”
❖它最严重的缺点是不能
进行局部调节。
11 9
(a)
10
(b)
.
23
机械循环下供下回热水采暖系统
6.按热媒温度的不同，可分为低温水供暖系统和高 温水供暖系统。
7.按系统管道敷设方式的不同，可分为垂直式和水
平式系统。
.
13
.
14
热水供暖系统分类：
.
15
热水供暖系统分类：
.
16
热水供暖系统分类：
.
17
热水供暖系统分类：
.
18
低温水与高温水
• 在我国习惯认为水温低于100℃的热水为 低温水，水温超过100℃的热水称为高温 水
• 室内热水供暖系统大多采用低温水作为热 媒。设计供回水温度采用95℃/70℃。
• 高温水供暖系统一般在生产厂房中应用。 设计供回水温度大多采用 120~130℃/70~80℃。
.
19
热水供暖系统分类： 298
实际工程应用中，上述各种连接方式可有不同组合，见下图 示:
.
20
热水供暖系统分类： 298
.
11
图5-1 热水采暖系统示意图
系统中的水在锅炉中被 加热到所需要的温度，并 用循环水泵作动力使水沿 供水管流入各用户，散热 后回水沿水管返回锅炉， 水不断地在系统中循环流 动。系统在运行过程中的 漏水量或被用户消耗的水 量由补给水泵把经水处理 装置处理后的水从回水管 补充到系统内，补水量的 多少可通过压力调节阀控 制。膨胀水箱设在系统最 高处，用以接纳水因受热 后膨胀的体积。
热水采暖系统的热能利用率高，输送时无效热 损失较小，散热设备不易腐蚀，使用周期长，且散热 设备表面温度低，符合卫生要求；系统操作方便，运 行安全，易于实现供水温度的集中调节，系统蓄热能 力高，散热均匀，适于远距离输送。
从卫生条件和节能等考虑，民用建筑应采
用热水作为热媒。热水供暖系统也用在生产厂
房及辅助建筑物中。
.
12
热水供暖系统分类： 298
1．按系统循环动力的不同，可分为重力(自然)循环 系统和机械循环系统。
2．按供回水干管位置—上供下回式、下供上回式、 下供下回式。
3．按各环路路程—异程式(各环路路程不同)、同程 式(各环路路程相同)。
4．按连接散热器立管的数量—单管系统和双管系 统。
5.按散热器在立管中连接方式—顺流式、跨越式。

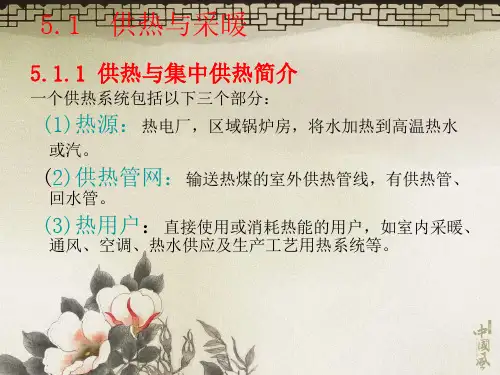

（1） 热源 使燃料燃烧产生热，将热媒 加热成热水或蒸汽的部分，如锅炉房、 热交换站等。 （2） 输热管道 供热管道是指热源和散 热设备之间的连接管道，将热媒输送到 各个散热设备。 （3） 散热设备 将热量传至所需空间的 设备，如散热器、暖风机等。
.
4
供暖方式
• 1.局部供暖：将热源和散热设备合并成一个 整体，分散设置在各个房间里，叫做局部供 暖。如火炉、火墙、火炕、电红外线供暖、 等均属于局部供暖。
• 2.集中供暖：热源和散热设备分别设置，热 源通过热媒管道向各个房间或各个建筑物供 给热量的供暖系统，称为集中式供暖系统。 以热水和蒸汽作为热媒的集中采暖系统可以 较好地满足人们生活、工作以及生产对室内 温度的要求，并且卫生条件好，减少了对环 境的污染，广泛应用于营房建筑供暖工程。
.
5
供暖系统的分类（集中供暖）
.
7
热水辐射供暖系统 ：
供暖系统以低温热水(≤60℃）为加热 热媒，以塑料盘管作为加热管，预埋 在地面混凝土层中并将其加热，向外 辐射热量的采暖方式称为低温热水地 面辐射采暖。此时，建筑物部分围护 结构与散热设备合二为一。
.
8
*辐射供暖系统 ：
供暖系统的热媒(蒸汽、热水、热空气、 燃气或电热)，通过散热设备的壁面， 主要以辐射方式向房间传热。 散热设备可采用在建筑物的顶棚、墙 面或者地板内埋设管道、风道与加热 电缆的方式；也可采用在建筑物内悬 挂金属辐射板的方式。
.
9
*热风供暖系统 ：
通过散热设备向房间输送比室内温度 高的空气，直接向房间供热。利用热 空气向房间供热的系统，称为热风供 暖系统。
热风供暖系统既可以采用集中送风的 方式，也可以利用暖风机加热室内再 循环空气的方式以及风机盘管的方式 向房间供热。
.
10
热水供暖系统 ：
以热水作为热媒的供暖系统，称为热水供 暖系统。
