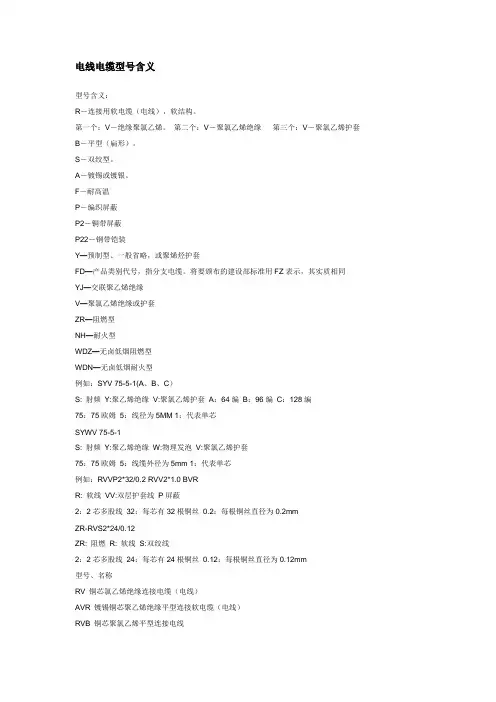

电线电缆标注的含义

电线电缆标注的含义（一）们知道，每一种电线电缆上都标有不同的字符，用于区分电缆的种类。

那么，这些字符具体都代表什么含义呢？下面，我们就对控制电缆、裸线类电缆、电力电缆、布电线、软电缆进行解读。

1、2、裸线类电缆3、电力电缆4、布电线5、软电缆电线电缆标注的含义（二）上一篇我们讲到电缆中不同的符号代表不同的电线电缆种类，现在我们就来说一下除电缆型号以外其实字符的含义。

不同的电缆用在不同的地方，安装的位置是有区别的，为了便于施工人员安装，提高安装效率，电缆还对安装条件做了一些安符标识。

电气安装标注：1、表示线路敷设部位的文字代号：SR 沿钢索敷设BE 沿屋架或层架下弦敷设WE 沿墙敷设CE 沿天棚敷设CLE 沿柱敷设ACE 在能进人的吊顶内敷设BC 暗敷在梁内WC 暗敷在墙内CC 暗敷在屋面内或顶棚内FC 暗敷在地面或地板内CLC 暗敷在柱内ACC 暗敷在不能进人的吊顶内2、表示线路敷设方式的文字代号：PR 塑料线槽敷设PC 硬质塑料管敷设PEC 半硬质塑料管敷设TC 薄壁电线管敷设SC 水煤气管敷设MR 金属线槽敷设CT 电缆桥架（或托盘）内敷设PL 瓷夹敷设PCL 塑制夹敷设CP 蛇皮管敷设K 瓷瓶或瓷柱绝缘子敷设弱电电缆同样有不同的符号：（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553 ——双层钢带皱纹纵包铠装聚乙烯外被层电线电缆型号包括：1）类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A 级阻燃BYJ 是交联聚乙烯绝缘的 电线 （不是 电缆 ）2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 （BV ）—简称 BV ，一般用途单芯硬导体无护套电缆227IEC 02（RV ）—简称 RV ，一般用途单芯软导体无护套电缆 227IEC 10 （BVV ）—简称 BVV ，轻型聚氯乙烯护套电缆 227IEC 52 （RVV ）—简称 RVV ，轻型聚氯乙烯护套软线227IEC 53 （RVV ）—简称 RVV ，普通聚氯乙烯护套软线 BV —铜芯聚氯乙烯绝缘电线 BVR —铜芯聚氯乙烯绝缘软电缆BVVB —铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ —交联聚乙烯绝缘架空电缆 YC 、YCW? —重型橡套软电缆 YZ 、YZW —中型橡套软电缆 YQ 、YQW —轻型橡套软电缆 YH —电焊机电缆电线电缆常见问答ZB-B 级阻燃 ZC-C 级阻燃 WD-低烟无卤型2）导体代号 T —铜导线 （略）3）绝缘层代号 V —PVC 塑料 X —橡皮 F —聚四氟乙烯 4）护层代号 V-PVC 套 N-尼龙护套 L-棉纱编织涂蜡克 5）特征代号 B-扁平型 C-重型 G- 高压S-双绞型6）铠装层代号 2—双钢带 4—粗圆钢丝7）外护层代号 1—纤维层 3—PE 套L-铝芯YJ —XLPE 绝缘 Y —聚乙烯料 Y-聚乙烯料P-铜丝编织屏蔽 Q-铅包 R-柔软 Q-轻型 H-电焊机用 3—细圆钢丝2—PVC 套P2-铜带屏蔽1.扁电缆在安装时用到哪些附件？答：常用的扁电缆附件有电缆中间接线盒、电缆终端接线盒、连接管及接线端子、电缆桥架、钢板接线槽等。

2.扁电缆是否有内护层，其作用是什么？答；扁电缆有内护层，扁电缆内护层的作用使绝缘层不会与水、空气或其他物体接触，防止绝缘受潮和绝缘层不受机械伤害。

3.电线电缆的常见分类有哪些？答：按用途分为裸导线、扁电缆、特种电缆、绝缘电线、高温电缆、电力电缆、控制电缆、橡套电缆和射频电缆等。

4.电线电缆的标识牌都应标注哪些内容？有哪些要求？答：电线电缆的标识牌上应注明电缆型号、电缆线路设计编号、规格及始点，并联使用的电缆应有顺序号。

要求字迹清晰、不易脱落。

5.电力电缆在选择截面时，应该遵循哪些原则？答：应考虑到下几个方面：（1）线路上的电压降不能超出允许工作范围；（2）电缆长期允许通过的工作电流；（3）一旦短路时的热稳定性。

6.电力电缆的绝缘层需要具备哪些特性？答；电力电缆的绝缘层需要具备的主要性能：（1）优良的耐放电性能；（2）相当高的绝缘电阻；（3）具有一定的柔软性和机械强度；（4）高的击穿强度；（5）绝缘性能长期稳定；（6）低的介质损耗。

7.电力电缆与架空电缆相比有哪些优点答：（1）电力电缆不需要架设杆塔，这样就弥补了电缆价格上的成分；（2）电力电缆由于安装在地下等隐蔽处，受外力破坏小，发生故障的机会较少，运行可靠，而且供电安全，不会给人身造成危害；（3）有助于提高功率因数；（4）电力电缆维护工作量小，不需频繁的巡检。

8.电力电缆与控制电缆在同一托架内时怎么安装？答：一般情况下，电力电缆与控制电缆不应敷设在同一托架内，当电缆较少而需将将控缆与电力电缆敷设在同一托架内时，中间应用隔板隔开。

9.室外电线电缆的铺设沟应满足哪些要求？答：电线电缆沟上部应比地面稍高，加盖用混凝土制作的盖板，电缆应平敷在支架上，有良好的排水管。

10.施工中对电线电缆保护管有哪些要求？答：（1）每根管子最多不应超过三个弯头，直角弯不应多于2 个；（2）电缆需要穿保护管敷设时，管子内径不应小于电缆外径的1.5 倍，混凝土管、陶土管、石棉、水泥管的内径不应小于100mm；（3）电缆管的弯曲半径应符合所穿入电缆弯曲半径的规定。

电线电缆的维护电线电缆安装后，由于环境及人为等多种因素的影响，需要不断对其进行维护，以保证电线电缆线路的正常运行。

1、电缆线路投入运行前的主要检查项目：电气试验合格；电缆弯曲度、固定方式、间距等符合设计要求；电缆头、接线盒及电缆无渗油现象；电缆引出线用绝缘物包扎部分，不应有破裂现象；接线卡子与导线接触良好；电缆头与外壳接地良好；电缆路经地面上应按规定设置标志。

2、运行中的电缆巡视主要检查项目：电缆头套管应清洁无裂纹、破损及放电痕迹；接头应牢固无发热现象；电缆头绝缘胶应无溶化和流出现象；进入户内的电缆沟口处应按要求封堵，防止小动物进入和漏水；对敷设在地下的每一条电缆线路应查看路面是否正常，有无挖掘痕迹及线路标志是否完整等；电缆线路上有无堆置瓦砾、矿渣、建筑材料等物件和酸碱性排泄物；户外露天装置电缆的铠装应完好；对于户外地面上保护电缆用的铁管、构架等有无锈烂现象。

3、在设计变更或负荷增加时、维护单位要检查验算电缆的截面，满足热稳定的要求，当满足不了要求时，要采取措施。

4、电缆终端头、中间头、特别是铜铝接头，要保持清洁、接头紧固、不过热、不漏油，应经常检查，定期测温。

发现电缆头渗油、漏油及其它缺陷要及时处理，限期解决，并认真做好记录。

5、对电线电缆要定期测试，饼建立完整档案。

6、电缆支架、电缆托架应定期检查。

对支架松动、锈蚀严重、无接地线或接地线脱落部分要及时维修。

7、接头较多的电缆，要加强维护并结合大修逐步予以更换。

8、电缆时、电缆隧道进出口道路，要保持畅通。

电缆沟盖板要保持完整。

对电缆隧道、电缆沟要定期进行清扫、排水。

沟上动明火，必须采取防护措施，且不准堆放易燃、易爆、易腐蚀物品。

9、在煤、灰等堆积容易导致电缆恶化和绝缘降低的场所，应力求改善敷设条件，加强维护，避免电缆本体积热着火。

10、在电缆线路上面进行土方作业时，必须先得到维护管理单位同意，核对图纸确保无误时，方可施工，禁止使用爆破作业。

挖掘深度必须超过电缆埋设深度时，应采取有效措施防止损坏电缆。

11、加强对小动物的防护措施，避免小动物造成电缆事故。

12、有条件的可建立电缆监测系统。

引入新装备、新技术用于电缆的维护。

电缆的防污、防火1、电缆隧道、电缆沟、电缆井内不允许有积水和油污，不允许电缆长期在水中浸泡，尤其不允许在酸、碱污水中浸泡。

对不易改造的旧电缆沟，视情况应采取防腐措施。

2、电缆隧道、电缆沟等必须按有关规程的要求，采取相应的防火与阻燃措施。

3、要制定电缆隧道、电缆沟等场所发生电缆火灾时的扑救方法，并培训值班人员熟练掌握，以便发生火灾时，值班人员针对情况，采取必要的灭火方法和停电措施。

电线电缆常见问答(二)1. 电力电缆在敷设前应进行哪些试验和检查？答：电力电缆敷设前应检查电缆的型号、电力电缆规格及长度是否符合要求，电力电缆是否有外力损伤，低压电力电缆用1000V 兆欧表遥测绝缘电阻，阻值一般不低于10MΩ，高压电力电缆用2500V 兆欧表摇测阻值一般不抵于400MΩ。

2. 电力电缆的内屏蔽层与外屏蔽层各在什么部位？采用什么材料？有何作用？答：为了使电力电缆绝缘层和电缆导体有较好的接触，消除电力电缆导体表面的不光滑引起的导体表面电场强度的增加，一般在电力电缆导体表面包有金属化纸或半导体纸带的内屏蔽层。

为了电力电缆使绝缘层和金属护套有较好的接触，一般在绝缘层外表面包有外层屏蔽层。

电力电缆外屏层与内屏层的材料相同，有时还外扎铜带或编织铜丝带。

3.什么是电线电缆故障？有几种常见的类型？答：电线电缆故障是指电线电缆在预防性试验时发生绝缘击穿或在运行中，因绝缘击穿、导线烧断等而迫使电线电缆线路停电的故障。

常见的电线电缆故障有接地故障、短路故障、断线故障、闪络性故障和混合型故障等。

4.电线电缆目前采用的敷设方法可分为几类？答：(1) 人工敷设，即采用人海战术，在一人或多人协调指挥下，按规定对电线电缆进行敷设；(2) 机械化敷设，即采用滚轮、牵引器、输送机，通过一同步电源进行控制，比较安全；(3) 人工和机械相结合，有些现场由于转弯较多，施工难度大，全用机械较困难，所以电线电缆采用此法。

5.电线电缆的敷设方式有几种？答：电线电缆的敷设有以下几种：(1) 直埋在地下；(2) 安装在电线电缆沟内；(3) 安装在地下隧道内；(4) 安装在建筑物内部墙上或天棚上；(5) 安装在桥架上；(6)敷设在电线电缆排管内；(7) 敷设在水底。

6.何谓电线电缆长期允许载流量？答：电线电缆长期允许载流量是指在电缆内通过规定电流时，在热稳定后，电线电缆导体达到长期允许工作温度时的电流数值。
