减震器设计注意事项
汽车液压减震器的设计
汽车液压减震器的设计一、背景简介汽车液压减震器是一款车辆上安装的装置,它能够稳定车辆,吸收道路带来的冲击力和振动,减少车辆行进过程中的上下弹跳,提高整车的行驶舒适性、稳定性和安全性,是汽车悬挂系统中不可或缺的重要组成部分。
汽车液压减震器设计的好坏直接关系到车辆行驶中的舒适度、能耗、安全等方面。
二、设计要求1、减震效果良好汽车液压减震器的设计应该保证在车辆行驶过程中,能够提供良好的减震效果,对来自路面的震动和冲击力进行有效地吸收和减震,从而能够降低车辆的上下振动,避免车辆行驶中的颠簸和不稳定。
2、稳定性和耐久性汽车液压减震器的设计应该保证设备在工作状态下稳定性和可靠性,并且在车辆行驶过程中不会出现出现漏油、失效、卡顿等情况,能够保证长时间的良好工作状态,提高设备的耐久性。
3、轻便节能设计时应该尽可能减少设备的重量,尽量使用轻量化的材料生产,相应地,也应该尽可能地降低设备的能耗,提高设备的效率和节能性。
三、设计方法在实际的设计中,可以采用磁流变、气压、液压、电子等多种技术手段,以提高减震器的效率和性能。
其中,液压减震器是目前应用最广泛的一种,它采用内部装有油液的柱塞与缸筒方式,利用油液的黏度及液压阻尼来吸收和消除车辆行驶中产生的震动力和冲击力,从而达到减震的目的。
液压减震器作为一种基本的减震器装置,设计时需要考虑如下参数:1、阻尼性能:该参数是考量液压减震器性能的一个重要指标,它是指在不同的行车环境下,液压减震器对车辆震动的吸收能力,需要根据不同的车型,确定不同的阻尼系数。
2、弹簧刚度:液压减震器的刚度值则需要根据车辆车型、车轮重量等因素来确定,通常情况下,它的值越大,减震器在吸收冲击力时所产生的弹性便越高。
3、材料选择:材料的选取对液压减震器的制造有很大影响,材料的优劣直接影响到减震器在长时间作业中的稳定性、耐腐蚀性和安全性。
4、设计形式:根据车型不同,液压减震器的设计也有所不同,在设计时需要考虑车辆行驶时的状态、路况等因素,例如,四轮驱动的车辆需要采用双作用液压减震器,以保证车辆的行驶稳定性和平衡性。
减震装置布置原则
减震装置布置原则引言:减震装置是一种常见的工程设备,用于减少建筑物或其他结构在地震或其他振动条件下的震动。
减震装置的布置是确保其有效性和可靠性的关键因素。
本文将介绍减震装置布置的原则和注意事项。
一、考虑建筑结构和地震特征在布置减震装置之前,首先需要对建筑结构和地震特征进行充分了解。
建筑结构的类型、尺寸和材料等因素将决定减震装置的选型和布置方式。
同时,地震特征包括地震波的频率、振幅和方向等,对减震装置的设计和布置也有重要影响。
二、确定减震装置的数量和位置减震装置的数量和位置是布置的关键考虑因素。
减震装置的数量应根据建筑结构的特点和要求进行合理确定,一般来说,较大的建筑需要更多的减震装置来分散和吸收地震能量。
减震装置的位置应考虑建筑结构的刚度、强度和重要构件的保护等因素,以达到最佳的减震效果。
三、确保减震装置的稳定性和可靠性减震装置的布置需要保证其稳定性和可靠性。
布置减震装置时,应考虑装置本身的重量和尺寸,以及与建筑结构的连接方式和强度。
减震装置的稳定性和可靠性对于减震效果的发挥至关重要,必须经过充分的结构分析和工程计算。
四、注意减震装置与其他结构的协调减震装置的布置还需要与其他结构进行协调。
在建筑设计中,减震装置的布置应与其他结构部件的布置相统一,以保证整体结构的协调性和一致性。
此外,减震装置的布置还需要考虑与管道、电缆等设备的冲突和干扰,以确保施工和维护的便利性。
五、注重减震装置的维护和管理减震装置的维护和管理是保证其长期有效性和可靠性的重要环节。
在减震装置的布置中,应充分考虑维护和管理的便利性,例如设置检修通道和维护设施等。
另外,减震装置的定期检查和维护工作也应进行规范化和标准化,以确保其性能和功能的持续发挥。
六、充分利用现代技术手段在减震装置的布置中,应充分利用现代技术手段,如计算机模拟、仿真和监测系统等。
这些技术手段可以提供减震装置布置的优化方案和准确的性能预测,同时还可以实时监测减震装置的工作状态和效果,为维护和管理提供科学依据。
cdc减振器标准
CDC减振器标准一、减振器性能要求1. 减振器应具有足够的阻尼,能够有效地减少振动和冲击,提高乘坐舒适性和安全性。
2. 减振器应具有稳定的阻尼特性,以确保在不同工况下均能提供良好的减振效果。
3. 减振器应具有较好的耐久性,能够在长期使用过程中保持良好的性能。
二、减振器结构要求1. 减振器应采用合理的结构形式,确保其具有良好的刚度和稳定性。
2. 减振器应采用可靠的连接方式,确保其在使用过程中不会出现松动或脱落现象。
3. 减振器应具有良好的密封性能,防止油液泄漏。
三、减振器材料要求1. 减振器的主要材料应符合相关标准和规范的要求,确保其具有足够的强度和耐久性。
2. 减振器的密封材料应具有良好的耐油性和耐磨损性,以确保其在使用过程中不会出现老化或磨损现象。
四、减振器制造要求1. 减振器的制造过程应符合相关标准和规范的要求,确保其质量和性能符合设计要求。
2. 减振器的制造过程中应采用先进的工艺和设备,提高生产效率和产品质量。
3. 减振器的制造过程中应加强质量管理和控制,确保其质量和性能的稳定性和一致性。
五、减振器试验方法1. 减振器的性能试验应采用符合相关标准和规范的方法进行,以确保其性能符合设计要求。
2. 减振器的耐久性试验应采用模拟实际工况的方法进行,以评估其在长期使用过程中的性能表现。
3. 减振器的密封性能试验应采用符合相关标准和规范的方法进行,以确保其在使用过程中不会出现油液泄漏现象。
六、减振器安装要求1. 减振器的安装位置应符合设计要求,确保其能够有效地减少振动和冲击。
2. 减振器的安装过程应按照相关标准和规范的要求进行,确保其安装牢固、稳定可靠。
3. 减振器的安装过程中应注意保护其密封件和其他易损件,防止其受到损坏或污染。
七、减振器验收规则1. 减振器的验收应按照相关标准和规范的要求进行,确保其性能和质量符合设计要求。
2. 减振器的验收过程中应对其进行全面的检查和测试,包括性能测试、耐久性测试和密封性能测试等。

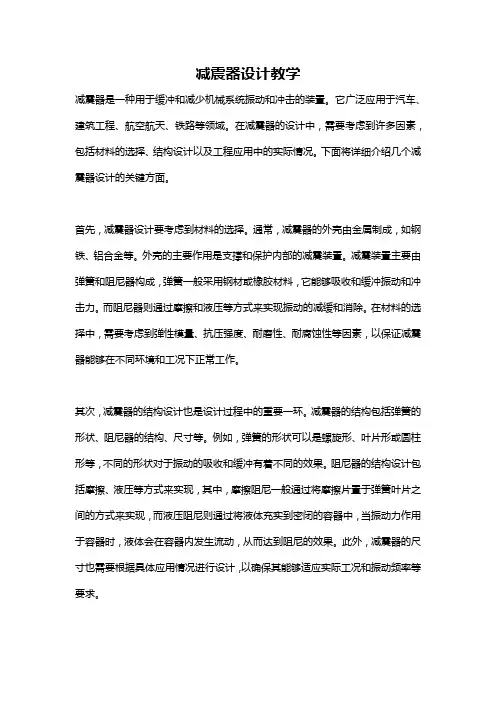

减震器设计教学
减震器设计教学减震器是一种用于缓冲和减少机械系统振动和冲击的装置。
它广泛应用于汽车、建筑工程、航空航天、铁路等领域。
在减震器的设计中,需要考虑到许多因素,包括材料的选择、结构设计以及工程应用中的实际情况。
下面将详细介绍几个减震器设计的关键方面。
首先,减震器设计要考虑到材料的选择。
通常,减震器的外壳由金属制成,如钢铁、铝合金等。
外壳的主要作用是支撑和保护内部的减震装置。
减震装置主要由弹簧和阻尼器构成,弹簧一般采用钢材或橡胶材料,它能够吸收和缓冲振动和冲击力。
而阻尼器则通过摩擦和液压等方式来实现振动的减缓和消除。
在材料的选择中,需要考虑到弹性模量、抗压强度、耐磨性、耐腐蚀性等因素,以保证减震器能够在不同环境和工况下正常工作。
其次,减震器的结构设计也是设计过程中的重要一环。
减震器的结构包括弹簧的形状、阻尼器的结构、尺寸等。
例如,弹簧的形状可以是螺旋形、叶片形或圆柱形等,不同的形状对于振动的吸收和缓冲有着不同的效果。
阻尼器的结构设计包括摩擦、液压等方式来实现,其中,摩擦阻尼一般通过将摩擦片置于弹簧叶片之间的方式来实现,而液压阻尼则通过将液体充实到密闭的容器中,当振动力作用于容器时,液体会在容器内发生流动,从而达到阻尼的效果。
此外,减震器的尺寸也需要根据具体应用情况进行设计,以确保其能够适应实际工况和振动频率等要求。
最后,减震器的工程应用中也需要考虑到实际情况。
例如,在汽车领域,减震器的设计需要考虑到车身的结构和质量、车轮尺寸等因素,以确保车辆在行驶过程中的平稳性和舒适性。
在建筑工程中,减震器的设计则需要考虑到地震、风荷载等外力的作用,以保护建筑物的安全和稳定。
在航空航天领域,减震器的设计则需要考虑到航空器的重量、飞行速度和高度等因素,以保证航空器的安全和舒适。
综上所述,减震器设计是一个综合性的工程设计过程,需要考虑到材料的选择、结构设计以及工程应用中的实际情况。
只有综合考虑这些因素,才能设计出符合要求的减震器,使得机械系统能够正常运行,并保证舒适和安全。
减振器设计与优化
减振器设计与优化引言:减振器是一种常见的机械装置,在工业生产和民用生活中广泛应用。
它的主要目的是减少机械震动,提高设备的稳定性和寿命。
本文将探讨减振器的设计原理、常见类型以及优化方法,以帮助读者更好地理解和应用减振器。
一、减振器的设计原理1.1 力学原理减振器的设计基于力学原理,通过减轻或消除机械的震动,减少能量的转移和损失。
常见的设计原理包括质量阻尼、弹性体和液体阻尼。
质量阻尼是通过增加质量来分散机械的振动能量,弹性体是通过材料的弹性性能来吸收和减缓振动,液体阻尼是通过流体的黏性来提供阻尼效果。
1.2 材料选择减振器的设计还需要考虑材料的选择。
合理选择合适的材料可以提高减振器的性能和可靠性。
常见的材料包括金属、橡胶、聚合物和液体。
金属具有良好的强度和刚性,适用于质量阻尼;橡胶具有良好的弹性和减震能力,适用于弹性体;聚合物和液体具有良好的流动性和吸震能力,适用于液体阻尼。
二、常见类型的减振器2.1 螺旋弹簧减振器螺旋弹簧减振器是一种通过弹簧的弹性性能来减缓振动的减振器。
它通常由金属制成,适用于中小型设备的减振。
螺旋弹簧减振器的设计需要考虑弹簧的刚度和长度,以及与机械连接的方式,以达到最佳的减振效果。
2.2 橡胶减振器橡胶减振器是一种利用橡胶材料的弹性性能来吸收和减缓振动的减振器。
它通常由橡胶和金属组成,适用于各种规模的设备减振。
橡胶减振器的设计需要考虑橡胶的硬度和形状,以及与机械连接的方式,以获得最佳的减振效果。
2.3 消振器消振器是一种利用液体阻尼的原理来减缓振动的减振器。
它通常由密封的容器和流体组成,适用于大型设备或高频振动的减振。
消振器的设计需要考虑容器的刚性和流体的黏度,以及容器内部的压力和流速,以实现最佳的减振效果。
三、减振器的优化方法减振器的优化是提高减振器性能的重要途径。
常见的优化方法包括几何形状优化、材料优化和耦合系统优化。
3.1 几何形状优化减振器的几何形状与其减振效果密切相关。
车辆减震系统设计方案
车辆减震系统设计方案背景随着交通工具的发展,车辆的安全和舒适性需求越来越高。
在车辆行驶过程中,车辆的减震系统对驾驶员和乘客的舒适感有着很大的影响。
因此,车辆减震系统的设计和优化变得越来越重要。
设计原则设计一个良好的车辆减震系统需要考虑以下原则:1.车辆减震系统需要平衡舒适性和稳定性。
较软的减震系统会提供更好的舒适性,但会导致车辆的稳定性下降;较硬的减震系统则会提供更好的稳定性,但会影响车辆的舒适性。
因此,需要在舒适性和稳定性之间找到一个平衡点。
2.减震系统需要根据不同的路况和驾驶风格进行调整。
车辆在不同的路况下需要不同的减震系统调整,例如在高速公路上需要硬一些的减震系统来保持车辆的稳定性,在坎坷不平的城市道路上则需要更软一些的减震系统来提供车辆的舒适性。
3.车辆减震系统需要适应不同的负载。
车辆在负载不同时,需要调整不同的减震系统以保证舒适性和稳定性都能得到满足。
设计方案为了实现以上设计原则,可以考虑使用可调节减震器。
可调节减震器可以根据不同的路况和驾驶风格来进行调整,从而实现舒适性和稳定性之间的平衡。
同时,可调节减震器也可以针对不同的负载进行调整,保证了不同负载下的舒适性和稳定性。
此外,设计减震系统时还需要考虑以下因素:1.车辆的重心和对称性。
重心的位置和对称性都会影响车辆的稳定性,需要做好减震系统的选择和调整。
2.车辆的悬挂系统。
悬挂系统也是影响车辆减震效果和稳定性的关键因素,在设计减震系统时需要考虑悬挂系统的特点。
3.车辆的驾驶风格。
不同的驾驶风格需要不同的减震系统调整,例如激进型驾驶者需要更硬的减震系统来保证稳定性。
结论良好的车辆减震系统可以提高驾驶员和乘客的舒适感,同时保证车辆的稳定性。
在设计减震系统时,需要考虑舒适性和稳定性之间的平衡点,同时要考虑不同的路况和驾驶风格进行调整。
可调节减震器是实现这一目标的良好选择。
同时,车辆的重心和悬挂系统也是需要考虑的关键因素。
减振器改装、选用及注意事项
减振器改装、选用及注意事项汽车悬架改装的重点之一就是减振器,大多数喜欢赛车的人会通过改装减振器,使其“变硬”,以提高汽车的操控能力。
但也有人追求舒适性,将减振器变软。
而喜欢越野的车主则会通过改装把车的底盘升高。
减振器改装目的减振器改装主要是针对参加比赛的车辆而言。
一般普通轿车,生产厂家都会采用相对较软的减振器,这样的设计主要是考虑了驾乘者的舒适性。
但是在激烈比赛中,这种偏软的减振器在转弯时就显得力不从心了,难以胜任。
因此往往要将原车的减振器换上阻尼较大的, 由于阻尼值大的减振器和硬弹簧会改善汽车的重心转移现象,增强在行驶时的路面附着性能和灵敏度,使整车的操纵稳定性大为改善。
工作原理减振器用来衰减弹簧缓和冲击时的振动,以改善汽车的行驶舒适性。
如果没有减振器,弹簧的反弹将无法控制,车在崎岖路面时将会产生严重的弹跳,转弯时也会因为弹簧上下的振动而造成轮胎抓地力(附着力)和循迹性的丧失。
减振器主要参数-阻尼减振器的主要参数是减振器的阻尼,即以一固定的速度压缩或拉伸减振器时其所产生的阻力。
减振器负责减缓弹簧的伸缩力,因此减振器中的阻尼系数越高,对于减缓弹簧伸缩的能力就越强,也就是能够在越短的时间内抑制住弹簧的伸缩变化。
减振器的阻尼力可分为压缩和回弹两部分,压缩阻力和弹簧的硬度有加成效果(压缩阻力可增加弹簧的硬度);而回弹阻力则是发生在弹簧受路面冲击压缩后的反弹行程,这也是减振器的最大功用所在,用来抵挡弹簧压缩后再将轮胎压回地面的力量,减缓反弹的冲击并保持车辆的平稳。
常见减振器类型及特点1、单向减振器和双向减振器大多数原车减振器均为单向减振器,也就是在弹簧反弹的时候才有阻尼作用,在弹簧压缩的时候是不起作用的。
而绝大多数用于改装的减振器都是双向的,压缩和反弹都会起阻尼作用。
在悬架系统中广泛采用的是筒式减振器,在压缩和伸张行程中均能起作用叫双向作用筒式减振器。
2、软硬可调的减振器通过改变减振器内部阀门小孔的大小或数量可以改变减振器的阻尼,也就是可以改变软硬。
悬架用减振器设计指南
悬架用减振器设计指南悬挂用减振器(悬挂减震器)是一种用于减少车辆在行驶过程中受到的震动和冲击力的装置。
它是汽车悬挂系统中非常重要的一部分,对于提高车辆的操控性能、乘坐舒适性以及安全性具有重要影响。
下面将为你介绍一些悬挂减震器的设计指南。
首先,设计减振器时需要考虑的一个重要因素是悬挂系统的类型。
根据悬挂系统的不同,减振器的设计和要求也会有所不同。
常见的悬挂类型包括独立悬挂、麦弗逊悬挂、双A臂悬挂等。
每种悬挂类型都有不同的工作原理和特点,因此需要根据具体情况确定减振器的工作参数和性能要求。
其次,减振器的工作原理是将悬挂系统中产生的振动能量转化为热能来实现减震的效果。
因此,减振器的工作过程中会产生较大的热量。
为了保证减振器的工作寿命和性能稳定,需要考虑减振器的散热问题。
一种常见的解决办法是在减振器的外壳上设计散热鳍片,增加散热面积,以提高散热效果。
此外,减振器的阻尼特性也是设计过程中需要考虑的重要因素之一、阻尼特性决定了减振器对于不同频率和幅度的振动能量的吸收能力。
一般来说,减振器需要在不同的行驶条件下(如平稳行驶、过坑行驶等)能够提供适当的阻尼力,以保证车辆的稳定性和乘坐舒适性。
根据实际需要,设计师可以选择不同种类的阻尼器,如单向阻尼器、双向阻尼器、变力矩阻尼器等,来满足不同的阻尼特性要求。
此外,减振器的材料选择也是一个关键问题。
由于减振器在工作过程中需要承受较大的压力和冲击力,因此需要选择具有良好强度和耐磨性的材料。
通常,减振器的活塞杆和活塞两端的活塞杆眼采用高强度钢材制成。
而减振器的壳体则可以选择钢铁或铝合金等材料,以兼顾强度和重量的平衡。
最后,减振器的设计也需要考虑其安装和调节方便性。
为了方便车辆维护和调整行驶高度,减振器往往需要设计成可调节的。
可调式减振器可以根据实际需要来调整减振器的承力范围、补偿量和行程等参数,以适应不同的行驶情况。
此外,设计减振器时还需要注意其与其他车辆部件的协调性和兼容性,以便于减振器的安装和临时拆卸。
减震阻尼器注意事项
减震阻尼器注意事项减震阻尼器是一种常用于工程项目中的装置,用于减少或抑制振动和冲击。
在使用减震阻尼器时,需要注意以下几个方面。
1. 设计选型:根据工程项目的具体需求和环境条件,选择合适的减震阻尼器类型。
减震阻尼器有多种类型,包括弹簧减震器、阻尼器、液体减震器等。
根据项目的振动特性和要求,合理选择减震阻尼器,确保其能够满足工程项目的需求。
2. 安装位置:在安装减震阻尼器时,需要选择合适的位置。
通常情况下,减震阻尼器应该安装在振动源和工程结构之间,以实现减震和抑制振动的效果。
同时,减震阻尼器的安装位置还应考虑到对结构的影响和与其他设备的协同作用。
3. 安装方式:减震阻尼器的安装方式也需要注意。
根据减震阻尼器的类型和具体情况,选择适当的安装方式。
有些减震阻尼器需要预留安装孔位,有些需要进行焊接或固定。
准确无误地安装减震阻尼器,有助于保证其正常运行和有效减震的效果。
4. 检查和维护:减震阻尼器的检查和维护是确保其有效工作的关键。
定期检查减震阻尼器的工作状况,包括检查其连接部位是否有松动、密封件是否完好、是否有损坏等。
定期维护减震阻尼器,及时更换损坏的部件,保持减震阻尼器的良好工作状态。
5. 温度和环境:减震阻尼器的使用环境和温度也需要注意。
在极端环境和温度下,减震阻尼器的工作性能可能会受到影响。
因此,在选择减震阻尼器时,需要考虑其耐温性和耐腐蚀性,以确保其在各种恶劣环境下的正常运行。
6. 经验和专业:在使用减震阻尼器时,需要借鉴相关经验和专业知识。
如果不确定如何选择和使用减震阻尼器,可以咨询专业人士或参考相关文献资料。
了解减震阻尼器的工作原理和技术规范,可以更好地理解其使用注意事项,并确保安全、可靠地使用减震阻尼器。
总之,减震阻尼器的使用需要注意多个方面,包括设计选型、安装位置和方式、检查维护、温度和环境等。
正确使用减震阻尼器,可以有效减少振动和冲击,在工程项目中发挥重要作用。
减振器设计、选用
减振器设计和选用(1)设计和选用的原则在电子设备的隔振设计中,应尽量选用已颁布的标准产品,对于一些有特殊要求而又无标准的产品,则可根据需要自行设计减振器。
设计减振器要考虑的主要因素是:①根据对隔振系统固有频率和减振器刚度的要求,决定减振器的形状和几何尺寸。
②根据对系统通过共振区的振幅要求,决定阻尼系数或阻尼比。
③根据隔振系统所处的环境和使用期限,选取弹性元件的材料以及阻尼材料。
设计和选用减振器的一般原则是:结构紧凑、材料适宜、形状合理、尺寸尽量小以及隔振效率高。
具体设计和选用时,还应注意以下因素:①载荷特点。
例如,电子设备的支撑大多采用几何对称布置,而设备的重心却往往偏离几何对称轴。
在设计和选用减振器时,不仅要考虑总重量,还应考虑各支撑部位的重力大小,以确定每个减振器的实际承载量,使产品安装减振器后,其安装平面与基础平行。
②减振器的总刚度应满足隔振系数的要求。
此外,无论产品的支撑布置是否与几何中心对称,均应使各支撑部位的减振器刚度对称于系统的惯性主轴。
③减振器的总阻尼既要考虑系统通过共振区时对振幅的要求,也要考虑隔振区隔振效率,尤其是在频率较高时对振动衰减的要求。
(2)橡胶减振器是以橡胶作为减振器的弹性元件,以金属作为支撑骨架,故称为橡胶一金属减振器。
这种减振器由于使用橡胶材料,因而阻尼较大,对高频振动的能量吸收尤为显著,当振动频率通过共振区时,也不至产生过大的振幅。
橡胶能承受瞬时的较大形变,因此能承受冲击力,缓冲性能较好。
这种减振器采用天然橡胶,受温度变化大,当温度超过60 aC,表面会产生裂纹并逐渐加深,最后失去强度。
此外,天然橡胶耐油性差,对酸性和光等反应敏感,容易老化。
近年来化工技术的发展,人工橡胶使其工作性能大大提高,如有多种可在油中使用的改性橡胶,出现了使用温度可在1 00℃以上的改性橡胶。
常用的橡胶减振器有JP型和JW型,性能基本相同,仅结构外形上有区别。
这两种减振器额定载荷范围是45~1 57.5 N,在常温和额定负荷下,垂直方向静压缩位移为1.2~2.0 mm,其固有频率可查表求出。
减震器设计
设计这类减震器时,压缩、复原行程的阻尼力Fc、Fr应依据悬架系统所需的阻尼特性曲线确定。
因此,设计工作变为基于以上表达式的逆次求解。
因此,可以将设计研发重点分为两个方面,其一是确定D和d;其二为确定阀的参数以获得适宜的压力差△P。
设计阶段,可参阅现有的产品初步选定D和d,在设计过程中再作一定调整相比照拟容易一些。
然而节流阀的设计较为繁琐,因为它对油液特性、温度的变化等较为敏感,需要在初步设计根底上进展一定量的试验来确定。
1、设计参数分析假设由减震器上、下部的输入导致缸筒与连杆间的相对运动速度为V=X1-X2,那么通过节流阀的流量为Qc=V·Ar依据流体力学理论,油液流过小圆孔时所产生的压降△P为△P=〔Kiu+Kou+Kc〕þV2∕2 〔3〕式中K△为流体流过节流孔时的沿程损失系数;Kout、Kiu分别为节流孔出、入口的压力损失系数,紊流状态下Kout、Kin的影响很小,可忽略不计;þ为油液密度,Q为流速,与流量Qc和节流断面积A之间的关系为V=Qc∕A。
紊流状态下,沿程压力损失系数Kc与雷诺数N,水力半径R和流通管道长度L之间的关系为;0.316 LKc=———·—— (4)N0.25 4R式中N=4RV∕r,r为油液的运动粘度。
由此得到:0.0279L·þ Ar△Pc=——————〔——〕7∕4·r1∕4·V7∕4 (5) R5∕4 A或:0.0279L·þ△Pc= —————·r1∕4·Qc7∕4〔6〕R3∕4·A7∕4式〔6〕可用于初始设计阶段,主要是依据所选择油液的特性,在已经确定的D和d根底上初选节流阀的L和A,预算出△P,使其满足悬架系统阻尼特性曲线的要求;而式〔5〕可用于调整设计参数,与式〔1〕一起调整D和d的大致范围,以及节流阀的有关参数。
2、阀体参数的选择分析对双作用筒式减震器而言,提供阻尼力的大小取决于工作时相对速度V,当减震器工作在低速工作段时,阻尼力主要由单个阀的节流产生;当V值处在中高速段时,同时有两组(或以上)的阀起节流作用。
悬架用减振器设计指南
悬架用减振器设计指南一、功用、结构:1、功用减振器是产生阻尼力的主要元件,其作用是迅速衰减汽车的振动,改善汽车的行驶平顺性,增强车轮和地面的附着力.另外,减振器能够降低车身部分的动载荷,延长汽车的使用寿命.目前在汽车上广泛使用的减振器主要是筒式液力减振器,其结构可分为双筒式,单筒充气式和双筒充气式三种. 导向机构的作用是传递力和力矩,同时兼起导向作用.在汽车的行驶过程当中,能够控制车轮的运动轨迹。
汽车悬架系统中弹性元件的作用是使车辆在行驶时由于不平路面产生的振动得到缓冲,减少车身的加速度从而减少有关零件的动负荷和动应力。
如果只有弹性元件,则汽车在受到一次冲击后振动会持续下去。
但汽车是在连续不平的路面上行驶的,由于连续不平产生的连续冲击必然使汽车振动加剧,甚至发生共振,反而使车身的动负荷增加。
所以悬架中的阻尼必须与弹性元件特性相匹配。
2、产品结构定义①减振器总成一般由:防尘罩、油封、导向座、阀系、储油缸筒、工作缸筒、活塞杆构成。
②奇瑞现有的减振器总成形式:二、设计目的及要求:1、相关术语*减振器利用液体在流经阻尼孔时孔壁与油液间的摩擦和液体分子间的摩擦形成对振动的阻尼力,将振动能量转化为热能,进而达到衰减汽车振动,改善汽车行驶平顺性,提高汽车的操纵性和稳定性的一种装置。
*阻尼特性减振器在规定的行程和试验频率下,作相对简谐运动,其阻力(F)与位移(S)的关系为阻尼特性。
在多种速度下所构成的曲线(F-S)称示功图。
*速度特性减振器在规定的行程和试验频率下,作相对简谐运动,其阻力(F)与速度(V)的关系为速度特性。
在多种速度下所构成的曲线(F-V)称速度特性图。
*温度特性减振器在规定速度下,并在多种温度的条件下,所测得的阻力(F)随温度(t)的变化关系为温度特性。
其所构成的曲线(F-t)称温度特性图。
*耐久特性减振器在规定的工况下,在规定的运转次数后,其特性的变化称为耐久特性。
*气体反弹力对于充气减振器,活塞杆从最大极限长度位置下压到减振器行程中心时,气体作用于活塞杆上的力为气体反弹力。
设备减震要求标准
设备减震要求标准一、减震设计1.1 设备应进行减震设计,以降低运行过程中产生的振动和噪音。
1.2 减震设计应依据设备类型、工作原理和工作环境等因素进行,确保减震效果明显且符合实际需求。
二、结构稳定性2.1 设备结构应稳定可靠,确保在运行过程中不会出现共振、松动或其他形式的振动。
2.2 设备基础应稳固,能够承受设备运行过程中产生的各种力和力矩。
三、减震材料3.1 减震材料应具有足够的弹性、阻尼和承载能力,以实现良好的减震效果。
3.2 减震材料应具有耐久性和稳定性,能够在长期使用过程中保持减震性能。
四、减震装置4.1 设备应配备有效的减震装置,如弹簧减震器、橡胶减震垫等。
4.2 减震装置应依据设备重量、运行频率和工作环境等因素进行选择和设计,以确保其能够发挥最佳的减震效果。
五、控制系统5.1 设备应配备先进的控制系统,实现自动化和智能化控制。
5.2 控制系统应能够监测设备的运行状态,及时发现异常情况并进行预警或自动调整。
六、测试与验收6.1 在设备制造过程中,应进行严格的测试和检验,确保各项减震设计和技术指标符合要求。
6.2 设备安装完成后,应进行全面的性能测试和验收,确保减震效果达到预期目标。
七、使用与维护7.1 设备使用人员应经过专业培训,熟悉设备的操作和维护规程。
7.2 定期对减震装置进行检查和维护,确保其正常运转。
如发现损坏或失效的减震装置应及时更换。
7.3 在设备运行过程中,应密切关注设备的振动和噪音情况,如发现异常应及时采取措施进行调整。
八、安全防护8.1 设备周围应设置安全警示标志和防护措施,防止意外伤害事故的发生。
8.2 在设备运行过程中,应确保工作区域的安全卫生,避免因振动和噪音产生的尘埃、异味等对工作人员造成健康危害。
减振设计的原则
减振设计的原则
减振设计原则
减振设计是指在设计结构中采用各种技术和材料,使结构对外力作用时,能有效抑制和消除因外力作用而引起的振动,从而达到减振的目的。
减振设计具有重要的经济意义,它能有效降低结构的整体质量,提高结构的使用寿命,提高结构的安全性,改善结构的使用性能。
减振设计应该遵循一些基本原则:
首先,结构和外力之间的动力学联系要清楚,这样才能有效地减振。
其次,在结构设计过程中,要考虑外力作用和结构响应之间的动态关系,确定结构的强度、刚度和动力学性能。
第三,在结构设计过程中,要注意设计减振措施,比如弹性减振装置、液压减振装置、结构性减振装置等。
第四,要根据结构的特点和荷载的性质,确定合理的减振方案,使结构的振动指标达到规定的要求。
第五,在减振设计中要考虑结构的安全可靠性,确保结构的稳定性,以防止出现结构破坏。
第六,要注意控制减振设计的成本,合理选择减振材料,尽可能降低减振方案的成本。
总之,减振设计是一个复杂的系统工程,需要综合考虑多方因素,运用有效的技术手段,才能得到理想的减振效果。
工程机械减震系统设计方案
工程机械减震系统设计方案一、引言工程机械在使用过程中往往会受到震动的影响,这些震动会直接影响到机械的运行性能和使用寿命。
因此,对工程机械的减震系统进行合理设计对于提高机械的工作稳定性、安全性和使用寿命是非常重要的。
本文将从工程机械减震系统的设计原理、设计目标、设计步骤和设计考虑等方面进行详细阐述。
二、设计原理1. 减震系统的功能工程机械减震系统的主要功能是通过减震器将机械在运行过程中受到的震动能量转换成其他形式的能量,从而减小机械受到的震动力,使机械在运行时具有较好的稳定性和舒适性,同时也能够保护机械部件不受到过大的损坏。
减震系统还能够有效地减小机械噪音,提高机械的使用效率和安全性。
2. 减震系统的设计要点(1)对机械进行有效地减震,从而提高机械工作的稳定性和舒适性。
(2)减小机械的震动力和噪音,保护机械部件不受到过大的损坏。
(3)减震系统设计应具有较好的适应性和可靠性,能在各种复杂工况下正常工作。
三、设计目标1. 减震系统的主要设计目标(1)减小机械受到的震动力和噪音,提高机械的舒适性和稳定性。
(2)保护机械部件不受到过大的损坏,延长机械的使用寿命。
(3)减震系统具有较好的适应性和可靠性,能够在各种复杂工况下正常工作。
(4)减震系统的设计应尽可能减小机械的结构重量和体积,提高机械的使用效率和节能性。
2. 具体的设计指标(1)减震率:减震率是衡量减震系统性能的一个重要指标,要求减震率能够达到一定的数值,从而减小机械受到的震动力。
(2)频率范围:减震系统的工作频率范围要适应机械在不同运行状态下的振动频率范围,具有较好的适应性。
(3)工作稳定性和舒适性:减震系统要求能够有效地提高机械的工作稳定性和舒适性,减小机械在运行过程中的结构振动和噪音。
四、设计步骤1. 确定减震系统的类型减震系统可分为主动减震和被动减震两种类型。
主动减震系统根据机械受到的震动力做出及时的反馈调整,以减小机械的震动力和噪音;而被动减震系统则通过减震器等被动元件将震动能量转换成其他形式的能量。
使用混凝土减震器的方法
使用混凝土减震器的方法混凝土减震器是一种常用的结构减震方法,其原理是通过混凝土减震器将地震能量转换为热能和弹性形变,从而减小地震对建筑物的破坏。
混凝土减震器具有简单、可靠、经济等优点,被广泛应用于各种建筑结构中。
一、混凝土减震器的设计原则混凝土减震器的设计应遵循以下原则:1.合理选择减震器的初始刚度和最大形变量,以满足结构的抗震要求。
2.合理设计减震器的尺寸和布置方式,以确保减震器能够充分发挥作用。
3.考虑与结构的协调性,以便减震器和结构能够协同工作。
4.考虑减震器的可靠性和耐久性,以确保减震器的长期使用。
二、混凝土减震器的设计步骤1.确定减震器的初始刚度和最大形变量减震器的初始刚度和最大形变量是设计减震器的关键参数。
初始刚度应根据结构的抗震要求和减震器的材料特性来确定,一般为结构的10%~15%。
最大形变量应根据结构的抗震位移要求和减震器的材料特性来确定,一般为结构的3%~5%。
2.确定减震器的尺寸和布置方式根据结构的减震要求和减震器的初始刚度和最大形变量,确定减震器的尺寸和布置方式。
减震器的尺寸应根据结构的抗震位移要求和减震器的最大形变量来确定。
布置方式应考虑减震器与结构的协调性,一般采用对称布置或集中布置。
3.确定减震器的材料和参数混凝土减震器的材料一般为高强混凝土或高性能混凝土。
其参数包括减震器的初始刚度、最大形变量、极限荷载、破坏位移等。
这些参数应根据减震器的材料特性和结构的抗震要求来确定。
4.进行减震器的模拟试验和验证对于设计的减震器,应进行模拟试验和验证,以确保其能够满足结构的抗震要求。
试验内容包括减震器的初始刚度、最大形变量、极限荷载、破坏位移等。
5.进行减震器的施工和安装减震器的施工和安装应按照设计要求进行,包括减震器的预应力张拉、混凝土浇注、钢板焊接、防腐处理等。
安装时应注意减震器的位置和方向,以确保其能够正常工作。
三、混凝土减震器的应用混凝土减震器广泛应用于各种建筑结构中,如高层建筑、桥梁、隧道、地铁等。
减振设计的原则
减振设计的原则
减振设计是一种有效控制动能变换激励系统中不规则性和冲击
性特征的工程技术,是将动能变换激励系统中的机械能量转化为热能或电能的过程。
减振技术的作用在于转换激励的性质,并利用转换的性质来降低振动,以及系统中激励量的散布程度,因此有助于实现低能耗和高精度的动能变换。
减振设计旨在减少振动和噪音,保护设备,以及改善性能和效率。
为了达到这些目标,减振设计应当遵循几条主要原则。
首先,负责减振设计的技术人员需要有足够的熟悉系统的背景知识和实验室知识,并根据系统的性能特性来制定有效的减振设计方案。
其次,减振设计应当尽可能减少材料的使用量。
例如,钢制零部件可以采用细微加工,减少其厚度,从而减少材料的使用量。
此外,减振设计的振动阻尼能力应该与振动频率和幅值相结合,以最大限度地抑制振动。
最后,减振设计也应当考虑材料和零件的失效性能。
例如,使用钢制零件可以抑制零件变形,但它们可能会受到持续的冲击而失效,因此,应当选择失效更慢的材料,以保证减振设计的稳定性。
减振设计是一门设计学科,应当考虑到激励特性,振动承受能力随幅值变化的规律,材料的性能特性和失效特性。
这些都是减振设计的基本原则,帮助我们更好地实现低能耗和高精度的动能变换。
- 1 -。
减震器设计注意事项
隔振设计及注意事项5.1.1隔振设计顺序电子设备等的隔振设计顺序大致如下:(1) 掌握电子设备等产生的或可能传入的激振力的频率、方向及大小。
(2) 使被隔振系统(被隔振对象及隔振器)的固有频率f 大于或者等于主要激励力的固有频率0f 的三分之一,但至少f 应在0f 的71%以下。
但是对不太重要的激振力,未必要求'0f f ≤70%('0f 为这个激振力的固有频率),只要f 不靠近'0f ,不发生共振即可。
(3) 安装隔振器后,若设备的各向振动完全解耦,则在激励力P 下,设备所产生的振动振幅A 为:()[]{}()[]20212g f f W f P A -=π 其中,W 为设备及与其一起振动的附加部件的重量。
若A 超过了它的容许值,可增加W 使A 在容许值范围内。
为增加W ,可使设备安装在钢架或水泥台架上,该台架再弹性支承的基础上,这是只要增加架台重量即可达目的。
(4) 求设备与架台整体的重量、重心位置、惯性主轴位置及绕三个惯性主轴的惯性矩。
改变台架的重量分布,使其惯性主轴尽量与水平面、垂直面平行。
(5) 决定防振材料。
若希望垂直方向的固有频率在4~5Hz 以下,多用线圈弹簧,否则多用防振橡胶,这是应按设备的形状、激振力的大小、种类决定防振橡胶的形式。
(6) 合适配置隔振弹性元件,使设备的六个自由度振动尽可能解耦。
(7) 选择弹性元件的弹簧常数使“2”的要求得到满足。
一般先选上、下方向的弹簧常数使满足“2”的要求。
设弹性元件三个方向的弹簧常数分别为p k 、q k 、r k ,由已确定的上、下方向的弹簧常数p k ,可按弹性元件的种类、形状、大小确定p q k k 及p r k k 之值,继续进行。
一直到满足“2”中的要求。
(8) 倾斜支承时,先假定p k ,计算出倾斜角有0°~90°范围内的固有频率,画出固有频率随倾角α的变化曲线,由曲线确定合适的α值。
混凝土减振设计规范
混凝土减振设计规范一、前言混凝土减振设计是指在建筑结构设计中,考虑结构的振动特性,采用合适的措施将结构振动减小到合理范围内的设计过程。
本文旨在对混凝土减振设计的规范进行详细的阐述,以帮助工程师更好地进行混凝土减振设计。
二、混凝土减振设计的基本原则1.减振设计应符合国家相关标准和规范。
2.减振设计应考虑结构的振动特性,包括自振动频率、阻尼比等。
3.采用合适的减振措施,如加装减振器、使用减振材料等。
4.减振设计应考虑结构的稳定性、安全性和经济性。
三、混凝土减振设计的步骤1.确定结构的振动特性,包括自振动频率、阻尼比等。
2.根据结构的振动特性,确定减振措施,如加装减振器、使用减振材料等。
3.进行减振方案的优化设计,以达到最佳的减振效果。
4.进行减振措施的施工,包括减振器的安装、减振材料的加工等。
5.进行减振效果的检测和评估,确保减振效果符合设计要求。
四、混凝土减振设计的具体要求1.减振器的选择减振器的选择应根据结构的振动特性和减振要求进行选择。
常用的减振器包括液压减振器、摆锤减振器、弹性元件减振器等。
液压减振器适用于低频振动,摆锤减振器适用于中频振动,弹性元件减振器适用于高频振动。
2.减振材料的选择减振材料的选择应根据结构的振动特性和减振要求进行选择。
常用的减振材料包括弹性材料、摩擦材料、液体材料等。
弹性材料适用于低频振动,摩擦材料适用于中频振动,液体材料适用于高频振动。
3.减振器的安装减振器的安装应根据厂家提供的安装说明进行,确保减振器的正确安装和调试。
在安装过程中,应注意减振器的定位和固定,以及减振器与结构之间的连接方式。
4.减振材料的加工减振材料的加工应根据厂家提供的加工说明进行,确保减振材料的尺寸和形状符合要求。
在加工过程中,应注意减振材料的粘接和固定,以及减振材料与结构之间的连接方式。
5.减振效果的检测和评估减振效果的检测和评估应根据国家相关标准和规范进行。
常用的检测方法包括加速度传感器法、激光测振法等。
