消防安全疏散标示牌实测电路
消防应急照明和疏散指示系统检测与维护(三篇)
消防应急照明和疏散指示系统检测与维护消防应急照明和疏散指示系统竣工后，建设单位应负责组织相关单位进行工程检测。
检测不合格的工程不得投入使用。
一、系统检测系统检测前应对照图纸检查工程中各设备的名称、规格、型号、数量是否符合设计要求；系统中的消防应急标志灯具、照明灯具、应急照明集中电源、应急照明控制器及相关设备的的接线、安装位置、施工质量是否符合要求。
系统现场检测包括消防应急标志灯具、消防应急照明灯具、应急照明集中电源、应急照明控制器、标志牌等组件的检测、系统功能测试及系统供配电检查，系统检测前要确保系统处于正常工作状态。
（一）消防应急标志灯具检测项目1.标志灯具的颜色、标志信息应符国家标准《消防应急照明和疏散指示系统》GB17945的要求，指示方向应与设计方向一致。
2.使用的电池应与国家有关市场准入制度中的有效证明文件相符。
3.状态指示灯指示应正常。
4.连续3次操作试验机构，观察标志灯具自动应急转换情况。
5.应急工作时间应不小于其本身标称的应急工作时间。
（二）消防应急照明灯具检测项目1.照明灯具的光源及隔热情况应符合要求。
2.使用的电池应与有效证明文件相符。
3．状态指示灯应正常。
4.连续3次按试验按钮，标志灯具应能完成自动转换。
5.应急工作时间应不小于其本身标称的应急工作时间。
6.安装区域的最低照度值应符合设计要求。
7.光源与电源分开设置的照明灯具安装时，灯具安装位置应有清晰可见的消防应急灯具标示，电源的试验按钮和状态指示灯应可方便操作和观察。
（三）应急照明集中电源检测项目1.检查安装场所应符合要求。
2.供电应符合设计要求。
3.应急工作时间应不小于其本身标称的应急工作时间。
4.输出线路、分配电装置、输出电源负载应与设计相符，且不应连接与应急照明和疏散指示无关的负载或插座。
5.应急照明集中电源应设主电和应急电源状态指示灯，主电状态用绿色，应急状态用红色。
6.应急照明集中电源应设模拟主电源供电故障的自复式试验按钮（或开关），不应设影响应急功能的开关。
安全出口指示牌
安全出口指示牌一、使用范围消防应急疏散指示灯，完全依照新国标《消防应急照明和疏散指示系统》GB17945-2022新国家标准设计制造。
采用超高亮LED光源，高效变压装置，恒流恒压充电技术，自带故障语音报警、定期自动充放电免维护保养等多项专利新技术，使用寿命长，亮度高等特点。
广泛应用于工厂、仓库、宾馆、酒店、商场、医院、机场、车站、地下室、大型办公楼、高档娱乐场所，各类工业建筑及所有民用高层建筑内安全疏散通道，楼梯转角处等位置安装使用。
二、主要技术参数光源功率；4W光源类型；超高亮LED光照亮度；50cd/㎡＜表面亮度＜300cd/㎡充电电压；AC220V市电应急时间；＞90分钟以上工作频率；50Hz充电时间；＜24小时应急转换时间；＜1秒电池功率；1.2V400mAh电池类别：A001镍镉电池认证型号；L-BLZD-1LROEI灯具类型；超高亮LED消防应急疏散指示灯灯体尺寸；宽342毫米*高157毫米*厚23.5毫米安装尺寸；壁挂式210mm/吊挂式321mm安装方式；单面壁挂式双面吊挂式灯体材质：优质铝材边框+玻璃镜面执行标准；国标GB17945-2022新标准三、功能简介1、采用超高亮LED光源，使用寿命超长、亮度更高，发光更均匀、节能环保；2、自动年检月检免维护，无需按期进行充放电操作，方便省心；3、高效变压装置配合手动关断功能，自由调整应急模式，不影响应急功能停电后自动转换；4、能够根据使用场所的不同需求，对灯具的安装方式进行灵活改变（可用于单面壁挂式安装，双面的安全出口应急疏散指示灯，加装接线盒之后，可用于吊杆式安装，也可改装成后出线形式的安装方式）5、独创恒压恒流充电技术，PWM恒流稳压输出功能，使电压电流得到精确控制，有效保证输出时的光照亮度的一致性和稳定性，亮度更高，工作更加可靠；6、专利模块电路设计，智能故障自动检测，应急转换时间快；7、具备完善的过充、过放电保护及定期自动检测维护功能；8、提供国家消防产品检验检测中心颁发的独立消防型式认可证书，及一对一的检验检测报告；四、产品的性能简介每一个款式的消防应急标志灯均设有；红色（充电）绿色（主电）黄色（故障）三种颜色指示灯各一个。
消防安全标识牌大全
消防安全标识牌大全一、指示标志指示标志是指用以指引人们逃生、指示安全通道、消防设施位置的标志。
它们通常采用白色作为背景色，标识色为绿色，辅以箭头图标。
以下是常见的消防指示标志：1. 逃生指示标志：这类标志通常设置在建筑物内的通道、楼梯口等处，用以指引人们逃生的方向。
标志上通常绘有人物图案，箭头指示逃生方向，并配有“逃生通道”、“紧急出口”等字样。
2. 疏散指示标志：这类标志通常用来标示各个房间或区域的疏散通道，帮助人们在火灾发生时迅速找到最近的安全出口。
标志上通常绘有人物图案、箭头和“疏散通道”字样。
3. 紧急出口标志：这类标志设置在建筑物内的紧急出口处，通常以绿色为背景色，绘有人物图案、箭头和“紧急出口”字样。
其作用是帮助人们找到最近的安全出口，迅速逃离火灾现场。
4. 应急照明指示标志：这类标志通常设在建筑物内的紧急照明设备上，以指示人们在断电情况下使用紧急照明设备的位置和使用方法。
标志上通常绘有灯泡图案、箭头和“应急照明”字样。
5. 灭火器指示标志：这类标志通常设在建筑物内的灭火器箱或灭火器附近，用以指示灭火器的位置和使用方法。
标志上通常绘有灭火器图案和“灭火器”字样。
以上是常见的消防指示标志，它们的设置能够为人们在火灾发生时提供重要的指引和帮助，帮助人们迅速逃生，减少伤亡。
二、警示标志警示标志是指用以警告人们警惕火灾危险、禁止违规操作的标志。
它们通常采用黄色作为背景色，标识色为黑色，常常伴有警告性的文字或图案。
以下是常见的消防警示标志：1. 火灾警报器标志：这类标志通常设在建筑物内的火灾警报器附近，用以提示人们火灾警报器（包括手动火灾警报器和自动火灾警报器）的位置和作用。
标志上通常绘有火焰或警报器图案和“火灾警报器”字样。
2. 禁止吸烟标志：这类标志通常设置在公共场所内的吸烟禁区或禁止吸烟的场所，用以提醒人们禁止在此处吸烟。
标志上通常绘有禁止吸烟的图案和“禁止吸烟”字样。
3. 禁止明火标志：这类标志通常设置在易燃场所或危险品仓库内，用以提示人们禁止使用明火、打火机等火种。

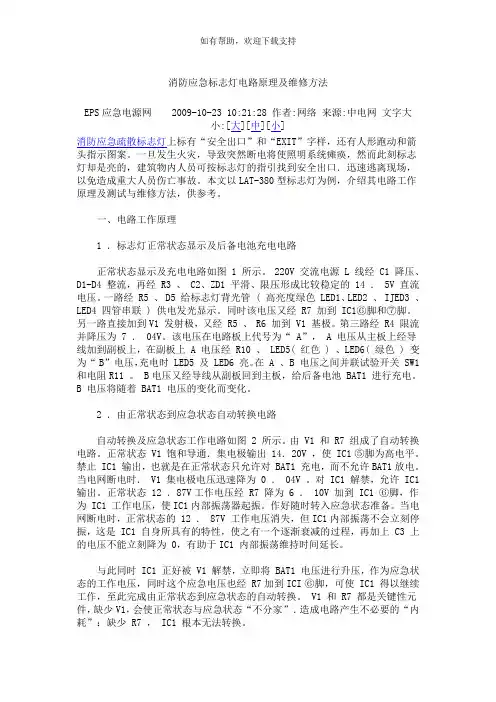

消防应急标志灯电路原理及维修方法
消防应急标志灯电路原理及维修方法EPS应急电源网 2009-10-23 10:21:28 作者:网络来源:中电网文字大小:[大][中][小]消防应急疏散标志灯上标有“安全出口”和“EXIT”字样，还有人形跑动和箭头指示图案。
一旦发生火灾，导致突然断电将使照明系统瘫痪，然而此刻标志灯却是亮的，建筑物内人员可按标志灯的指引找到安全出口．迅速逃离现场，以免造成重大人员伤亡事故。
本文以LAT-380型标志灯为例，介绍其电路工作原理及测试与维修方法，供参考。
一、电路工作原理1 ．标志灯正常状态显示及后备电池充电电路正常状态显示及充电电路如图 1 所示。
220V 交流电源 L 线经 C1 降压、D1-D4 整流，再经 R3 、 C2、ZD1 平滑、限压形成比较稳定的 14 ． 5V 直流电压。
一路经 R5 、 D5 给标志灯背光管 ( 高亮度绿色 LED1、LED2 、 IJED3 、LED4 四管串联 ) 供电发光显示。
同时该电压又经 R7 加到IC1⑥脚和⑦脚。
另一路直接加到V1 发射极，又经 R5 、 R6 加到 V1 基极。
第三路经 R4 限流并降压为 7 ． 04V。
该电压在电路板上代号为“ A”， A 电压从主板上经导线加到副板上，在副板上 A 电压经 R10 、 LED5( 红色 ) 、LED6( 绿色 ) 变为“ B”电压，充电时 LED5 及 LED6 亮。
在 A 、 B 电压之间并联试验开关 SW1 和电阻R11 。
B电压又经导线从副板回到主板，给后备电池 BAT1 进行充电。
B 电压将随着 BAT1 电压的变化而变化。
2 ．由正常状态到应急状态自动转换电路自动转换及应急状态工作电路如图 2 所示。
由 V1 和 R7 组成了自动转换电路。
正常状态 V1 饱和导通．集电极输出 14．20V ，使IC1 ⑤脚为高电平。
禁止 IC1 输出，也就是在正常状态只允许对 BAT1 充电，而不允许BAT1放电。
消防应急照明和疏散指示标志检测与验收案例分析
消防应急照明和疏散指示标志检测与验收案例分析一、场景描述某购物中心共4层，总建筑面积约16000㎡。
室内外均设置疏散楼梯。
购物中心设置自带电源非集中控制型应急照明和疏散指示系统，共安装3W应急照明灯11只，安全出口标志灯48只，单向壁挂应急标志灯52只，双向地埋应急标志灯48只，单向地埋应急标志灯124只，楼层标志灯21只，应急照明配电箱4台。
二层平面图见图2－32－1，系统图见图2－32－2。
灯具处于正常工作时，电源由每层的应急照明配电箱提供，处于应急工作时，电源由灯具自带的蓄电池提供。
购物中心设置了控制中心火灾自动报警系统，发生火警后，控制中心火灾自动报警系统输出联动控制信号，强制点亮所有消防应急灯具。
图2－32－1 二层应急照明与疏散平面图二、案例说明本案例包含和涉及下列内容：（一）消防应急照明和疏散指示标志检测与验收文件和资料审查。
（二）消防应急照明和疏散指示标志检测与验收现场安装及供电、布线检查。
（三）消防应急照明和疏散指示标志检测与验收系统功能测试。
（四）消防应急照明和疏散指示标志检测与验收检测验收结论判定。
三、关键知识点及依据依据：《应急照明和疏散指示系统技术规范》（一）文件和资料审查1.检查图纸和设备技术资料等文件是否齐全。
2.采用比对的方法，检查系统中各类产品的名称、型号、规格、使用的电池是否与市场准入制度要求的有效证明文件一致。
3.检查施工记录和系统调试记录，保证系统处于正常工作状态。
图2－32－2 应急照明与疏散系统图（二）现场安装及供电、布线检查1.消防应急灯具与供电线路之间不能使用插头连接，安装后不影响人员通行，灯具周围无遮挡物，吊装时吊管上端固定牢固。
2.带有疏散方向指示箭头的消防应急标志灯具在安装时应保证箭头方向与疏散方向相同，指示出口的消防应急标志灯具要固定在坚固的墙上或顶棚下。
3.作为辅助指示的蓄光型标志牌安装在与标志灯具指示方向相同的路线上，但不能代替标志灯具。
消防安全标志牌汇总讲解
消防安全标志图例第一部分：提示类标志序号标志图例名称设置说明1消防手动报警按钮标志设置在手动火灾报警按钮附近，标明名称和使用方法。
2消火栓起泵按钮设置在室内消火栓附近，标明名称和使用方法。
3发声警报器标志设置在发声警报器或其启动装置附近。
4消防水带标志设置在消防水带附近位置。
5地下消火栓标志设置在室外地下消火栓附近或墙面上，标明名称和位置。
6地上消火栓标志设置在室外地上消火栓附近或墙面上，标明名称和位置。
7防火卷帘按钮标志设置在防火卷帘按钮旁边，标明操作方法。
8防火门标志设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。
9阀门状态表示牌设置在阀门上，提示阀门应该保持的状态10屋顶水箱标志设置在消防屋顶水箱醒目位置，标明容积、维护保养责任人。
11消防水池标志设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。
12灭火设备标志设置在灭火设备附近，标明灭火设备位置。
一般搭配其他文字说明。
13室内消火栓标志设置在有外装的室内消火栓箱盖上14灭火器标志设置在灭火器或灭火器箱上方15设有安全警报系统的安全出口标志设置在设有安全警报系统的安全出口门上16报警阀组标志设置在湿式报警阀组附近，标明测试方法。
17末端试水标志设置末端试水装置附近，标明测试和操作方法等。
18机械排烟口标志设置在机械排烟系统的排烟口、排烟阀附近适当位置，标明禁止遮挡。
19正压送风口标志设置在机械防烟系统的正压送风口附近适当位置，标明禁止遮挡。
20消防稳压泵标志设置在消防稳压泵附近，标明稳压泵注意事项和稳压泵的位置。
21火警电话标志设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。
22消防控制室标志设置在消防控制室门口。
23消防水泵房设置在消防水泵房门口。
24柴油发电机房设置在柴油发电机房门口。
25储油间设置在储油间门上26消火栓水泵接合器标志设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。
消防指示牌电路
D
1.停电不亮或亮时间短，电池失效导致。 2.使用交流电时不发光或灯暗或部分灯不亮。但关闭交流使用备用电池时灯亮。电容C1容量变小
电容C1起到降压恒流供电作用，容量变小导致能够提供的电流变小，相应指示灯变暗或不亮。
Title Size A4 Date: File: 2017-3-23 D:\资料\..\消防指示牌电路.SCHDOC Sheet of Drawn By: 4 Number Revision
C
C
正常工作状态：
故障现象及解决方法：
1.新设备时，没有接交流电时DC-DC升压电路不会工作，电池不会耗电。 2.接入交流电时后，给电池充电。如果电，DC-DC升压电路开始工作，灯继续亮。 3.Q1、Q2电路起到启动电池升压电路和电池电压低时停止升压电路工作作用。 4.Q3、Q4、C4、L电路为DC-DC升压电路。 5.SW开关为检查线路，模拟停电状态。由于电路中电
2
3
4
A Q1,Q4--8050 NPN Q2,Q3--8550 PNP D7 R6 1K D5 D1 1N4007 D2 1N4007 R5 4K6 C2 100u/16V Q1 S8050 R3 1K Q2 S8550 R8 22K Q3 S8550 Q4 S8050 1.2V Battery 1N4007 1N4007 R4 680 R7 4K6 1N4007 LED4
A
1 2 3 e b c R1 680K C1 474/630V B Vin 220VAC R9 680
10.5VDC（发光亮度合适）
C4 471/63V
L
D6 LED4
测试开关
SW C6 100u/16V LED4
DBJ01-611-2002 《消防安全疏散标志设置标准》
DBJ01-611-2002 消防安全疏散标志设置标准1 总则1.0.1 为了合理的设置消防安全疏散标志，保障人身安全、减少火灾危害和方便救援，制定本标准。
1.0.2 本标准适用于新建、改建、扩建的民用建筑和平战结合的人民防空工程中消防安全疏散标志的设计、施工、验收与维护。
1.0.3 消防安全疏散标志的设计与施工应符合国家有关方针政策及有关工程建设和质量管理法规的规定，做到安全适用，技术先进、经济合理。
1.0.4 设计选用的消防安全疏散标志产品必须经过国家有关消防产品质量监督检验测试中心认证合格。
1.0.5 消防安全疏散标志的设计与施工、验收及维护管理，除应符合标准的规定外，尚应符合国家现行其他有关标准和规范的要求。
2 术语2.0.1 消防安全疏散标志 Fire safety evacuation sign用于火灾时人员安全疏散时有指示作用的标志。
2.0.2 疏散标示指示 Evacuation indicator sign用于指示疏散方向和（或）位置、引导人员疏散的标志，一般由疏散通道方向标志、疏散出口标志或两种标志组成。
2.0.3. 疏散导流标志 Evacuation guiding strip疏散指示标志的一种，能保持疏散人员视觉连接并引导人员通向疏散出口和安全出口的疏散指示标志。
2.0.4 警示标志 Prohibiting and inducing or warning sign警告和提示疏散人员采取合适安全疏散行为的标志。
2.0.5 电光源型消防安全疏散标志 Electricity luminglighting fire safety evacuation sign通过电源场致发光方式发光显示的消防安全疏散指示标志。
2.0.6 蓄光型消防安全疏散标志 Light-cumulating fire evacuation indicator sign 通过光源照射，并在光源消失后仍能在规定时间内自发光的消防安全疏散标志。
应急照明和疏散指示标志ppt课件
（12）疏散指示标志灯，一般设在距地面不超过1m的墙
上。在该范围内符合人们行走的习惯，容易发现目标，
利于疏散。但是，值得注意的是疏散指示标志灯，千万
不可设在顶棚吊顶上，因为火灾时烟雾流极易积聚，遮
挡光线，使地面照度达不到设. 计要求。
17
（一）应急照明灯具的设置要求与功能指标
2.应急照明的功能指标 （1）应牢固、无遮挡，状态指示灯正常。
人员密集场所，如 展览厅、多功能厅、 餐厅、营业厅和危 险场所、避难层等
不少于正常照明的 最低照度
配电室、消防控制 室、消防泵房、发 电机室、蓄电池室； 火灾广播室、电话 站、楼宇自动化系 统中控室以及其他 重要房间
.
12
（一）应急照明灯具的设置要求与功能指标
1.应急照明灯具的设置要求 （7）消防应急灯具的应急工作时间应不小于90 min，且 不小于灯具本身的标称的应急工作时间。
（8）消防应急照明灯规格型式应符合技术标准的要求。
①Ⅰ型标志灯内所装光源的数量不宜少于两个；
②疏散标志灯安装在地面上时，长宽比可取区1:1或2:1，
长边最小尺寸不宜少于40cm。
.
13
表3-13 应急照明灯规格标准
类别
Ⅰ型 Ⅱ型 Ⅲ型 Ⅳ型
标志灯规格
长边/短边
采用荧光灯时的光 长边的长度（cm） 源功率（w）
色或损坏。不得使用强碱性溶剂擦拭灯具，容易造成灯
具部件强度降低和损坏。
.
24
（一）应急照明灯具的设置要求与功能指标
3.应急照明灯具清洁维护方法
（2）按下列方法切断正常供电电源，用秒表测量应 急状态的持续时间：
①自带电源型和子母电源型切断其主供电源；
②集中电源型切断其控制器主电源；
消防疏散路线和安全标志
汇报人：可编辑 2024-01-06
contents
目录
• 消防疏散路线 • 安全标志 • 消防设施和器材 • 消防安全培训和演练 • 消防安全责任和管理制度
消防疏散路线
01
疏散路线的规划
01
评估建筑结构
了解建筑物的结构、布局和材料 ，以便规划出安全、有效的疏散 路线。
消防报警系统的使用和维护
总结词
熟悉消防报警系统的功能和使用方法，定期检查报警系统是否正常工作，及时处理报警 故障。
详细描述
消防报警系统是火灾发生时的重要预警设备，能够及时通知人员疏散和启动灭火系统。 使用消防报警系统时，应按照规定的程序进行操作，如按下报警按钮或拉响警报器等。 同时，应定期检查报警系统的传感器、控制面板等是否正常工作，及出口设计
根据建筑物内的人员数量、活动 和分布，规划出合适的疏散路线 。
确保每个楼层都有至少两个紧急 出口，并确保出口标识明显、易 于找到。
疏散路线的标识
标识材料
01
选择耐久、防水、反光的标识材料，以确保在紧急情况下标识
清晰可见。
标识位置
02
将标识安装在显眼、易见的位置，如门框、天花板或墙壁上。
确保报警系统在火灾发生时能够发挥应有的作用。
消防安全培训和演
04
练
培训内容和方法
培训内容
包括消防安全知识、疏散路线和 安全标志的识别、灭火器的使用 等。
培训方法
采用讲座、案例分析、模拟演练 等多种形式，提高学员的参与度 和理解力。
演练的组织和实施
组织
制定演练计划，确定演练时间、地点 和参与人员，明确职责分工。
制定消防安全责任书，要求各级管理 人员和员工签署，以加强责任意识。
消防应急疏散标志灯电路原理及维修
消防应急疏散标志灯电路原理及维修辽宁凌丽消防应急疏散标志灯上标有“安全出口”和“ EXIT ”字样，还有人形跑动和箭头指示图案。
一旦发生火灾，导致突然断电将使照明系统瘫痪，然而此刻标志灯却是亮的，建筑物内人员可按标志灯的指引找到安全出口．迅速逃离现场，以免造成重大人员伤亡事故。
本文以LAT-380 型标志灯为例，介绍其电路工作原理及测试与维修方法，供参考。
一、电路工作原理1 ．标志灯正常状态显示及后备电池充电电路正常状态显示及充电电路如图 1 所示。
220V 交流电源L 线经C1 降压、D1-D4 整流，再经R3 、C2 、ZD1 平滑、限压形成比较稳定的14 ．5V 直流电压。
一路经R5 、D5 给标志灯背光管( 高亮度绿色LED1 、LED2 、IJED3 、LED4 四管串联) 供电发光显示。
同时该电压又经R7 加到IC1 ⑥脚和⑦脚。
另一路直接加到V1 发射极，又经R5 、R6 加到V1 基极。
第三路经R4 限流并降压为7 ．04V 。
该电压在电路板上代号为“ A ”，A 电压从主板上经导线加到副板上，在副板上 A 电压经R10 、LED5( 红色) 、LED6( 绿色) 变为“ B ”电压，充电时LED5 及LED6 亮。
在 A 、B 电压之间并联试验开关SW1 和电阻R11 。
B 电压又经导线从副板回到主板，给后备电池BAT1 进行充电。
B 电压将随着BAT1 电压的变化而变化。
2 ．由正常状态到应急状态自动转换电路自动转换及应急状态工作电路如图 2 所示。
由V1 和R7 组成了自动转换电路。
正常状态V1 饱和导通．集电极输出14 ．20V ，使IC1 ⑤脚为高电平。
禁止IC1 输出，也就是在正常状态只允许对BAT1 充电，而不允许BAT1 放电。
当电网断电时．V1 集电极电压迅速降为0 ．04V 。
对IC1 解禁，允许IC1 输出。
正常状态12 ．87V 工作电压经R7 降为6 ．10V 加到IC1 ⑥脚，作为IC1 工作电压，使IC1 内部振荡器起振。
