机械设计考研试题与答案解析
兰州交通大学机械设计考研问答题真题及答案解析
1螺纹联接1列出四种常用标准螺纹联接件。
连接螺纹能满足自锁条件，为什么在设计螺纹联接时必须考虑放松问题？螺纹联接防松的根本问题是？常用的防松方法分哪几种？每类中有哪些具体结构？预紧螺栓承受轴向载荷作用时，螺栓上的总载荷为什么不等于轴向载荷和预紧力之和？常用螺纹联接的类型有哪些？2采用腰杆螺栓和空心螺栓的目的是什么，它和哪几种结构作用相同？分布在同一圆周上的螺栓数目为什么尽量取偶数？螺栓组设计中为什么会出现偏心载荷，防止偏载的措施有哪些？受横向载荷的螺栓组联接采用什么方式减小螺栓的预紧力及其机构？3提高螺栓强度的方法有哪些？普通螺栓联接和较制孔用螺栓联接的结构有什么区别？画出受横向载荷时普通螺栓和较制孔用螺栓的结构。
分析其工况、主要失效形式及其强度计算准则，写出强度计算公式____________________________ ________①提高螺栓强度措施：A改善螺纹牙间载荷分布不均的情况B降低螺栓应力幅aD采C减小应力集中的影响用合理的工艺方法②普通螺栓联接中，螺杆和被联接件的孔件有间隙，主要靠拧紧后的正压力所产生的摩擦力来传递载荷，预紧力必须足够大才可以保证联接可靠。
较制孔用螺栓螺杆被联接件的孔件无间隙，由光杆直接承受挤压和剪切来传递外载荷进行工作，所受预紧力很小。
A普通螺栓的失效形式一般是拉断，设计准则是为保证螺栓的疲劳强度和静强度强度条件为：B较制孔用螺栓一般的失效形式是压溃、剪断，设计准则是为保证螺栓的挤压强度和剪切强度剪切强度条件为: 二者的结构图如下挤压强度条件为：4什么是螺纹的大径、中径和小径？各有什么用处？列出螺纹升角指什么？列出其的计算公式。
螺纹大径：与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，亦称公称直径。
作用是决定连接配合的基本尺寸。
螺纹中径：螺纹的牙厚与牙间向等处的圆柱直径，作用是确定螺纹机和参数和配合性质。
螺纹小径:与外螺纹牙底或内螺纹压顶相重合的假想圆柱面的直径。
考研机械试题及解析题及答案
考研机械试题及解析题及答案模拟试题：考研机械设计基础一、选择题（每题2分，共10分）1. 在机械设计中，通常所说的“强度”是指零件的（）。
A. 硬度B. 刚度C. 抗断裂能力D. 耐磨性2. 下列哪种材料不属于金属材料？（）A. 钢B. 铁C. 铜D. 塑料3. 在进行齿轮传动设计时，需要考虑的主要因素不包括（）。
A. 齿轮材料B. 齿轮尺寸C. 齿轮重量D. 齿轮精度4. 机械振动的阻尼越大，振动（）。
A. 越容易停止B. 越难以停止C. 振幅不变D. 频率不变5. 在机械系统中，轴承的主要作用是（）。
A. 减少摩擦B. 增加摩擦C. 传递动力D. 储存能量二、简答题（每题5分，共20分）1. 简述机械设计中的“三化”原则是什么？2. 解释什么是接触应力，并说明其在机械设计中的重要性。
3. 在进行轴承选择时，需要考虑哪些因素？4. 说明机械系统中静平衡和动平衡的区别。
三、计算题（每题10分，共20分）1. 一个直径为100mm的轴，其工作时承受的扭矩为500Nm。
如果使用45号钢作为材料，且该材料的许用剪应力为80MPa，试计算该轴的最小直径。
2. 一个机械系统的固有频率为10Hz，当外力频率为12Hz时，试计算该系统的阻尼比ζ，假设系统在无阻尼情况下的振幅为A0，在外力作用下的振幅为A。
四、分析题（每题15分，共30分）1. 某机械零件在工作过程中，由于摩擦而产生的热量导致零件温度升高，这可能对零件的性能产生哪些影响？2. 在进行齿轮传动设计时，为什么需要考虑齿轮的齿面接触强度和齿根弯曲强度？请结合实际分析。
答案：一、选择题1. C2. D3. C4. A5. A二、简答题1. 机械设计中的“三化”原则指的是：标准化、系列化、通用化。
标准化是指在设计中采用统一的标准和规范，以减少设计和制造的工作量；系列化是指设计一系列相似的产品，以满足不同需求；通用化是指设计的产品或零件能够在多个领域或设备中通用，提高其使用效率。
考研机械设计试题库及答案
考研机械设计试题库及答案# 考研机械设计试题库及答案## 一、选择题1. 在机械设计中，以下哪个因素不是影响材料疲劳寿命的主要因素？A. 材料的强度B. 材料的韧性C. 应力集中D. 工作温度答案：D2. 机械设计中，设计一个齿轮传动系统时，需要考虑以下哪个因素？A. 齿轮材料B. 齿轮的模数C. 齿轮的齿数D. 所有以上因素答案：D## 二、简答题1. 简述机械设计中应力集中的概念及其对结构设计的影响。
应力集中是指在结构的局部区域，由于几何形状、材料不连续性或其他因素，使得应力值远大于平均应力的现象。
应力集中会导致材料的局部应力超过其屈服强度或疲劳强度，从而引发材料的早期失效。
在机械设计中，应通过优化结构设计，如避免尖锐的转角和突变的截面，使用圆滑过渡等措施，来降低应力集中，提高结构的承载能力和耐久性。
2. 描述机械设计中轴承的选择原则。
轴承的选择应基于以下原则：- 承载能力：选择能够承受预期载荷的轴承类型。
- 转速：根据设计要求的转速选择合适的轴承，以确保其在高速或低速下都能正常工作。
- 摩擦和磨损：选择低摩擦系数和高耐磨性的轴承材料。
- 维护：选择易于维护和更换的轴承类型。
- 环境因素：考虑轴承将工作在何种环境条件下，如温度、湿度、腐蚀性等。
## 三、计算题1. 已知一个轴的直径为50mm，材料为45号钢，其许用应力为120MPa。
若该轴在最大载荷下受到的扭矩为1000Nm，计算该轴的安全性。
首先，计算轴的极惯性矩（J）：\[ J = \frac{\pi d^4}{64} \]其中 \( d \) 是轴的直径。
然后，计算轴的最大剪应力（τ）：\[ \tau = \frac{T \cdot d}{2 \cdot J} \]其中 \( T \) 是扭矩。
将数值代入计算，得到：\[ J = \frac{\pi \cdot (50 \times 10^{-3})^4}{64} \]\[ \tau = \frac{1000 \cdot 50 \times 10^{-3}}{2 \cdot J} \] 计算结果后，将 \( \tau \) 与许用应力比较，判断轴的安全性。

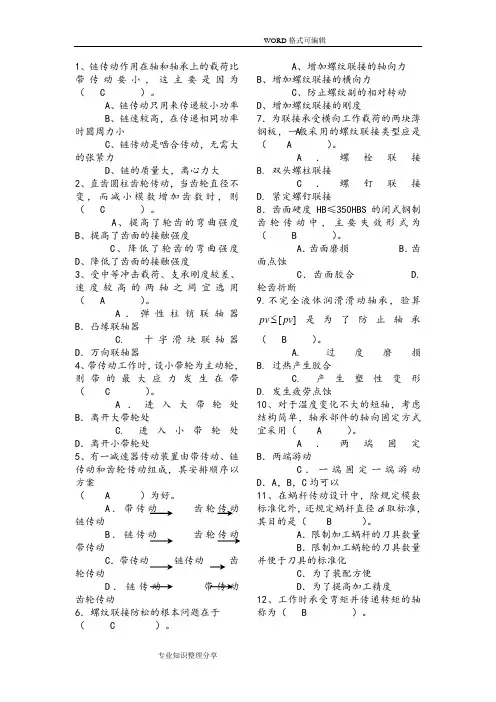

机械设计考研试题和答案解析
1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。
A 、链传动只用来传递较小功率 B 、链速较高，在传递相同功率时圆周力小 AC 、链传动是啮合传动，无需大的张紧力D 、链的质量大，离心力大 2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。
A 、提高了轮齿的弯曲强度 B 、提高了齿面的接触强度 C 、降低了轮齿的弯曲强度 D 、降低了齿面的接触强度 3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。
A ．弹性柱销联轴器B ．凸缘联轴器C. 十字滑块联轴器 D ．万向联轴器 4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。
A ．进入大带轮处 B ．离开大带轮处 C. 进入小带轮处 D ．离开小带轮处 5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案 （ A ）为好。
A ．带传动 齿轮传动 链传动 B ．链传动 齿轮传动 带传动 C ．带传动 链传动 齿轮传动 D ．链传动 带传动 齿轮传动 6．螺纹联接防松的根本问题在于（ C ）。
A 、增加螺纹联接的轴向力B 、增加螺纹联接的横向力C 、防止螺纹副的相对转动D 、增加螺纹联接的刚度 7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。
A ．螺栓联接B. 双头螺柱联接 C ．螺钉联接 D. 紧定螺钉联接 8．齿面硬度HB ≤350HBS 的闭式钢制齿轮传动中，主要失效形式为（ B ）。
A ．齿面磨损B ．齿面点蚀C ．齿面胶合 D. 轮齿折断 9.不完全液体润滑滑动轴承，验算][pv pv 是为了防止轴承（ B ）。
A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）。
A ．两端固定B ．两端游动C ．一端固定一端游动D ．A ，B ，C 均可以 11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d 1取标准，其目的是（ B ）。
2020山东科技大学839机械设计基础考研参考答案解析[完整版]
![2020山东科技大学839机械设计基础考研参考答案解析[完整版]](https://img.taocdn.com/s3/m/e418d7a2c5da50e2534d7f0e.png)
【答】 节圆：两齿轮的啮合接触点所作的两齿廓的公法线与两齿轮旋转中心连线的交点称为节点。 渐开线圆柱齿轮啮合传动时由于传动比恒定使得节点到各自中心的长度不变，则节点绕各自 中心旋转而成为节圆，两齿轮啮合则相当于两个节圆纯滚动。 分度圆：是指齿顶高与齿根高分界的圆，为便于齿轮几何尺寸的计算与测量所规定的一个基 准圆，是虚拟的圆。 节圆与分度圆区别：所以，单个齿轮没有节圆直径一说，只有两齿轮啮合，才会形成节点和 节圆。在标准齿轮传动（零变位齿轮传动）和高度变位齿轮传动（等变位齿轮传动），在标 准中心距为安装距时，节圆直径跟分度圆直径相等。
【解】正常齿制标准直齿圆柱齿轮： ha* = 1
峰云工作室
d a = d + 2ha = mz + zha*m = m(z + 2ha*)
d m
=
z
a
+ 2ha*
=
135 25 + 2
=
135 27
=
5
d = mz =125
5、已知某传动轴传递的功率 P=37kw，转速 n=900r/min，轴上有一个键槽，如果轴上的扭 矩应力不许超过 40MPa，试求该轴直径。 【解】按扭转强度估算轴颈，可得
3、简述齿轮传动的设计计算准则。
峰云工作室
4、试写出两种螺纹防松的方法，并作简要说明。
[注]参考下面的答案回答两点即可。 【答】常用的防松方法有三种：摩擦防松、机械防松和永久防松。 机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。 常用的永久防松方法有：点焊、铆接、粘合等。这种方法在拆卸时大多要破坏螺纹紧固件， 无法重复使用。 常见摩擦防松有：利用垫片、自锁螺母及双螺母等。 常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。 （1）摩擦防松 ①弹簧垫片防松： 弹簧垫圈材料为弹簧钢，装配后垫圈被压平，其反弹力能使螺纹间保持压紧力和摩擦力，从而实现 防松。 ②对顶螺母（双螺母）防松： 利用螺母对顶作用使螺栓式中受到附加的拉力和附加的摩擦力。由于多用一个螺母，并且工作不十 分可靠，目前已经很少使用了。 ③自锁螺母防松： 螺母一端制成非圆形收口或开缝后径向收口。当螺母拧紧后，收口胀开，利用收口的弹力使旋合螺 纹间压紧。这种防松结构简单、防松可靠，可多次拆装而不降低防松性能。 ④弹性圈螺母防松： 螺纹旋入处嵌入纤维或尼龙来增加摩擦力。该弹性圈还起防止液体泄漏的作用。 （2）机械防松 ①槽形螺母和开口销防松 槽形螺母拧紧后，用开口销穿过螺栓尾部小孔和螺母的槽，也可以用普通螺母拧紧后进行配钻销孔。 ②圆螺母和止动垫片 使垫圈内舌嵌入螺栓（轴）的槽内，拧紧螺母后将垫圈外舌之一褶嵌于螺母的一个槽内。 ③止动垫片 螺母拧紧后，将单耳或双耳止动垫圈分别向螺母和被联接件的侧面折弯贴紧，实现防松。如果 两个螺栓需要双联锁紧时，可采用双联止动垫片。
机械硕士考研试题及答案
机械硕士考研试题及答案一、选择题（每题2分，共10分）1. 机械设计中，齿轮传动的主要失效形式是（）。
A. 磨损B. 疲劳C. 腐蚀D. 变形答案：B2. 在材料力学中，下列哪项不是材料的力学性能指标？A. 弹性模量B. 屈服强度C. 硬度D. 密度答案：D3. 根据机械原理，四杆机构中，若最短杆长度等于最长杆长度的一半，则机构为（）。
A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 摇杆曲柄机构答案：A4. 在液压系统中，下列哪个元件不是用来控制液体流动方向的？A. 单向阀B. 溢流阀C. 换向阀D. 节流阀答案：D5. 机械制造中，数控加工精度的提高主要依赖于（）。
A. 刀具材料B. 加工工艺C. 控制系统D. 机床刚度答案：C二、填空题（每题2分，共10分）1. 在机械设计中，为了提高齿轮的使用寿命，通常采用_________进行热处理。
答案：渗碳2. 材料的疲劳强度与其_________有关。
答案：循环次数3. 四杆机构中，若最短杆长度大于最长杆长度的一半，则机构为_________。
答案：双摇杆机构4. 液压系统中，_________的作用是防止系统压力超过设定值。
答案：溢流阀5. 数控加工中，刀具的_________直接影响加工精度。
答案：磨损三、简答题（每题5分，共20分）1. 简述机械设计中，轴承的选型原则。
答案：轴承的选型应考虑轴承的承载能力、转速、工作温度、安装空间、经济性等因素。
2. 说明材料力学中，材料的弹性模量与屈服强度的区别。
答案：弹性模量是材料在弹性阶段内应力与应变比值的物理量，而屈服强度是材料开始产生塑性变形时的应力值。
3. 描述四杆机构中，曲柄摇杆机构的工作原理。
答案：曲柄摇杆机构中，曲柄通过连杆驱动摇杆，实现往复运动与旋转运动的转换。
4. 解释液压系统中，单向阀的作用。
答案：单向阀的作用是允许液体单向流动，防止液体反向流动，确保系统安全。
四、计算题（每题10分，共20分）1. 已知一齿轮传动系统，主动齿轮的转速为1000转/分钟，传动比为3:1，求从动齿轮的转速。
机械考研专业试题及答案
机械考研专业试题及答案一、单项选择题（每题2分，共20分）1. 机械设计中，对轴承寿命影响最大的因素是（）。
A. 轴承材料B. 轴承润滑C. 轴承安装精度D. 轴承工作温度答案：B2. 在机械加工中，切削速度对切削力的影响是（）。
A. 正比B. 反比C. 无关D. 先增大后减小答案：A3. 下列哪种材料不属于金属材料（）。
A. 钢B. 铜C. 陶瓷D. 铝答案：C4. 机械系统中，用于减少振动的元件是（）。
A. 弹簧B. 阻尼器C. 齿轮D. 轴承答案：B5. 机械制图中，表示孔的直径为20mm的符号是（）。
A. ⌀20B. Φ20C. 20D. 20mm答案：B6. 液压系统中，用于控制油液流动方向的元件是（）。
A. 泵B. 阀C. 缸D. 油箱答案：B7. 机械传动中，能够实现远距离传动的装置是（）。
A. 齿轮B. 链条C. 皮带D. 联轴器答案：C8. 机械加工中，用于提高加工精度的刀具是（）。
A. 粗加工刀具B. 精加工刀具C. 标准刀具D. 非标刀具答案：B9. 机械设计中，用于计算零件强度的公式是（）。
A. 材料力学公式B. 热力学公式C. 流体力学公式D. 动力学公式答案：A10. 机械系统中，用于储存能量的元件是（）。
A. 弹簧B. 齿轮C. 轴承D. 联轴器答案：A二、多项选择题（每题3分，共15分）1. 机械设计中，影响齿轮寿命的因素包括（）。
A. 齿轮材料B. 齿轮润滑C. 齿轮精度D. 齿轮安装精度E. 齿轮工作温度答案：A, B, C, D, E2. 机械加工中，常用的加工方法包括（）。
A. 车削B. 铣削C. 钻孔D. 磨削E. 焊接答案：A, B, C, D3. 机械系统中，常见的传动方式有（）。
A. 齿轮传动B. 链条传动C. 皮带传动D. 液压传动E. 气动传动答案：A, B, C, D, E4. 机械制图中，常用的尺寸标注方法包括（）。
A. 水平标注B. 垂直标注C. 角度标注D. 直径标注E. 半径标注答案：A, B, C, D, E5. 机械设计中，常用的强度计算方法包括（）。
扬州大学2021年机械设计考研真题及答案解析
扬州大学2021年机械设计考研真题及答案解析一、单项选择题（共15小题，每小题2分，共30分）1．对于循环基数N 0＝107的金属材料，下列公式中，表达式正确的是（ ）。
A ．σm N ＝CB ．σN m ＝CC．寿命系数N k =D ．寿命系数k N ＜1.0答案：A解析：参见公式2．在常用螺纹连接中，连接螺纹的螺纹类型是（ ）。
A ．矩形螺纹B ．三角形螺纹C ．梯形螺纹D ．锯齿形螺纹答案：B解析：三角形螺纹主要用于连接，矩形、梯形和锯齿形螺纹主要用于传动。
3．在锻件或铸件等的粗糙表面上安装螺栓时，应制成凸台或沉头座，其目的是（ ）。
A ．易拧紧B ．增大接触面C ．避免附加弯曲载荷D ．外观好答案：C解析：避免螺栓承受附加的弯曲载荷。
除了要在结构上设法保证载荷不偏心外，还应在工艺上保证被连接件、螺母和螺栓头部的支承面平整，并与螺栓轴线相垂直。
在铸、锻件等的粗糙表面上安装螺栓时，应制成凸台或沉头座。
当支承面为倾斜表面时，应采用斜面垫圈，特殊情况下，也可采用球面垫圈等。
4．有一双线螺纹尺寸为：大径d ＝16mm ，中径d 2＝14.701mm ，小径d 1＝13.835mm ，螺距P ＝2mm ，则螺纹升角ϕ为（ ）。
A ．2.48°B ．4.55°C ．4.95°D ．5.26°答案：C解析：螺纹升角： 2222arctan arctan arctan 4.9514.701h P nP d d φπππ⨯===≈︒⨯ 式中，n 为线数；P 为螺距；d 2为中径。
5．带传动的主要失效形式之一是带的（ ）。
A．松弛B．颤动C．疲劳破坏D．弹性滑动答案：C解析：带传动的主要失效形式是打滑和疲劳破坏。
因此，带传动的设计准则是：在保证带传动不打滑的条件下，使带具有一定的疲劳强度和寿命。
6．链传动中心距过小的缺点是（）。
A．链条工作时易颤动，运动不平稳B．链条运动不均匀和冲击作用增强C．小链轮上的包角小，链条磨损快D．链条铰链易发生胶合答案：B解析：链传动中心距过小时，小齿轮上的包角小，承载齿轮数少，每个齿上的载荷大，易发生冲击7．不能提高齿轮传动的齿面接触承载能力的方法是（）。
机械设计考研试题及答案
机械设计考研试题及答案一、选择题（每题2分，共10分）1. 在机械设计中，通常所说的“强度”是指零件的：A. 硬度B. 刚度C. 耐久性D. 抗断裂能力答案：D2. 下列哪项不是滚动轴承的特点？A. 摩擦系数小B. 起动阻力大C. 磨损小D. 效率高答案：B3. 机械传动系统中，传动比是指：A. 转速之比B. 扭矩之比C. 功率之比D. 位移之比答案：A4. 材料的屈服强度是指：A. 材料开始发生塑性变形的应力B. 材料发生断裂的应力C. 材料弹性极限D. 材料硬化开始的应力答案：A5. 在齿轮传动中，齿形系数是用来描述：A. 齿轮的几何形状B. 齿轮的承载能力C. 齿轮的传动效率D. 齿轮的安装精度答案：A二、简答题（每题5分，共20分）1. 简述机械设计中静力学平衡条件的应用。
答案：在机械设计中，静力学平衡条件主要用于分析和计算结构在静止状态下的受力情况，确保结构的稳定性和安全性。
通过平衡条件，可以确定作用在机械零件上的力和力矩，从而设计出能够承受预期负载的机械系统。
2. 说明滑动轴承的工作原理及其优缺点。
答案：滑动轴承的工作原理是通过轴承与轴之间的直接接触来支撑轴的旋转。
优点包括结构简单、维护方便、成本较低；缺点则是在高速或重载下容易发热，需要良好的润滑，且寿命相对较短。
3. 何为接触应力？它在机械设计中有何重要性？答案：接触应力是指两个接触表面之间的压力。
在机械设计中，接触应力的计算对于评估零件的承载能力和预测疲劳寿命至关重要，尤其是在轴承、齿轮等承受循环载荷的零件设计中。
4. 描述齿轮传动的效率损失原因。
答案：齿轮传动的效率损失主要原因包括啮合过程中的滑动摩擦、齿轮材料的弹性变形、轴承和润滑系统的能量消耗等。
这些因素都会导致能量的损失，从而降低传动效率。
三、计算题（每题10分，共20分）1. 某机械系统中，一个齿轮的分度圆直径为200mm，齿数为50，求该齿轮的模数。
答案：模数 m = 分度圆直径 d / 齿数 zm = 200mm / 50 = 4mm2. 一个受拉杆的横截面积为500mm²，材料的屈服强度为300MPa，求该杆能承受的最大拉力。
机械专业考研复试题及答案
机械专业考研复试题及答案机械专业考研复试试题及答案一、简答题1. 简述机械设计中的可靠性设计原则。
答案：可靠性设计原则主要包括以下几点：(1) 明确设计目标，确保产品满足使用要求；(2) 采用成熟的技术和设计方法；(3) 进行合理的材料选择和结构设计；(4) 考虑环境因素对产品性能的影响；(5) 进行充分的试验和验证。
2. 描述机械制造过程中的质量控制方法。
答案：机械制造过程中的质量控制方法主要包括：(1) 制定严格的工艺流程和操作标准；(2) 采用先进的检测和测量技术；(3) 实施过程监控和数据分析；(4) 进行定期的质量检查和评审；(5) 建立质量反馈和改进机制。
二、论述题1. 论述现代机械设计方法与传统机械设计方法的区别。
答案：现代机械设计方法与传统机械设计方法的主要区别在于：现代方法更加注重计算机辅助设计（CAD）和计算机辅助工程（CAE）的应用，强调多学科交叉和系统化设计，注重设计过程中的创新和优化。
而传统方法则更多依赖于经验设计，设计过程较为繁琐，缺乏系统性和创新性。
2. 分析机械制造自动化对机械制造业的影响。
答案：机械制造自动化对机械制造业的影响主要体现在：(1) 提高生产效率，缩短生产周期；(2) 减少人工成本，降低生产成本；(3) 提高产品质量和一致性；(4) 增强企业竞争力，扩大市场份额；(5) 促进新技术、新工艺的开发和应用。
三、案例分析题1. 某机械制造企业在生产过程中发现产品合格率下降，分析可能的原因及解决措施。
答案：产品合格率下降的可能原因包括：(1) 设备老化或维护不当；(2) 原材料质量不稳定；(3) 工艺流程存在缺陷；(4) 操作人员技能不足或疏忽大意；(5) 质量控制体系不健全。
解决措施包括：(1) 加强设备维护和更新；(2) 严格原材料检验和供应商管理；(3) 优化工艺流程，提高工艺水平；(4) 加强员工培训，提高操作技能；(5) 完善质量管理体系，加强过程控制。
机械考研复试题目及答案
机械考研复试题目及答案一、简答题1. 简述机械设计中强度和刚度的概念及其相互关系。
答案：强度是指材料在外力作用下抵抗破坏的能力，而刚度是指材料抵抗变形的能力。
在机械设计中，强度和刚度是两个重要的性能指标。
强度高的零件在受到外力时不容易破坏，而刚度高的零件在受到外力时变形较小。
两者之间存在一定的关系，通常刚度越高的材料，其强度也相对较高，但并非绝对。
2. 描述齿轮传动中齿面接触疲劳强度的计算方法。
答案：齿轮传动中齿面接触疲劳强度的计算通常采用Lewis公式，该公式考虑了齿轮的齿面硬度、齿面粗糙度、齿轮材料、载荷以及润滑条件等因素。
计算时，需要先确定齿轮的接触应力，然后根据材料的疲劳极限和应力集中系数，计算出齿面接触疲劳强度。
二、计算题1. 已知一圆柱形轴，直径为50mm，材料为45钢，工作条件为中等冲击，试计算其许用弯曲应力。
答案：首先，根据材料的屈服极限和安全系数确定许用弯曲应力。
45钢的屈服极限约为355MPa，考虑到中等冲击的工作条件，安全系数取2.5。
因此，许用弯曲应力为355MPa / 2.5 = 142MPa。
2. 某四杆机构中，已知曲柄长度为100mm，连杆长度为200mm，求该机构的极位位置。
答案：极位位置是指四杆机构中，连杆长度达到最大或最小值时，机构所处的位置。
在本题中，当曲柄和连杆垂直时，连杆长度达到最大值，此时机构处于极位位置。
通过几何关系，可以计算出极位位置时，连杆与水平方向的夹角。
三、论述题1. 论述在机械设计中如何考虑材料的疲劳特性。
答案：在机械设计中考虑材料的疲劳特性，首先要了解材料的疲劳极限，这是材料在循环载荷作用下能够承受的最大应力。
其次，要分析零件的工作条件，包括载荷的大小、频率、循环次数以及工作温度等，因为这些因素都会影响材料的疲劳特性。
在设计时，要选择合适的材料和合理的结构，以确保零件在预期的使用寿命内不发生疲劳破坏。
此外，还可以通过提高零件的表面质量、使用合适的润滑剂和进行适当的热处理等方法来提高材料的疲劳强度。
2021考研机械设计题库及答案解析
n
m
9
9
材料对应于有限寿命 Nv 的疲劳极限 1Nv 为：
精选例题与解析 例 2-1 某轴受稳定交变应力作用，最大应力 max =250 MPa，最小应力 min = -50 MPa， 已 知 轴 的 材 料 为 合 金 调 质 钢 ， 其 对 称 循 环 疲 劳 极 限 1 =450MPa ， 脉 动 循 环 疲 劳 极 限 0 =700MPa，屈服极限 S =800MPa，危险截面的 k =1.40， =0.78， =0.9，试求： (1) 绘制材料的简化疲劳极限应力线图，并在图上标出工作应力点的位置。 (2) 材料疲劳极限的平均应力 rm 和极限应力副 ra 值（按简单加载） 。 (3) 若取[S ]=1.3，校核此轴疲劳强度是否安全。 解： (1) 材料的简化极限应力线图如例 2-1 图所示 min 250 50 m max 100 MPa
用于疲劳强度计算。另外需要注意：材料的强度极限越高，对应力集中越敏感。 零件的绝对尺寸越大，其疲劳强度越低。因为绝对尺寸越大，所隐含的缺陷就越多。用 绝对尺寸系数 考虑其影响。 零件的表面状态直接影响疲劳裂纹的产生，对零件的疲劳强度非常重要。表面越粗糙， 疲劳强度越低。 表面强化处理可以大大提高其疲劳强度。 在强度计算中， 有表面状态系数 来 考虑其影响。 需要注意：这三个因素只影响应力幅，不影响平均应力，因此不影响静强度。 4．线性疲劳损伤累积的主要内容 材料在承受超过疲劳极限的交变应力时，应力每循环作用一次都对材料产生一定量的损 伤，并且各个应力的疲劳损伤是独立进行的，这些损伤可以线性地累积起来，当损伤累积到 临界值时，零件发生疲劳破坏。
考研机械试题及解析答案
考研机械试题及解析答案一、单项选择题（每题2分，共10分）1. 下列关于机械设计中材料选择的原则，哪一项是不正确的？A. 根据工作条件选择材料B. 根据成本选择材料C. 根据材料的强度选择材料D. 根据材料的美观性选择材料答案：D解析：在机械设计中，材料的选择应基于工作条件、成本和材料的强度等因素，而美观性通常不是材料选择的主要考虑因素。
2. 机械系统中，以下哪种传动方式不适用于高速传动？A. 齿轮传动B. 带传动C. 链传动D. 螺旋传动答案：D解析：螺旋传动由于其结构特点，通常不适用于高速传动，而齿轮传动、带传动和链传动则可以适用于高速传动。
3. 在机械设计中，下列哪种轴承类型不适用于承受轴向负荷？A. 滚珠轴承B. 圆锥滚子轴承C. 深沟球轴承D. 推力球轴承答案：C解析：深沟球轴承主要用于承受径向负荷，而推力球轴承和圆锥滚子轴承则可以承受轴向负荷。
4. 机械加工中，以下哪种加工方法适用于加工硬度较高的材料？A. 车削B. 铣削C. 磨削D. 钻削答案：C解析：磨削是一种精密加工方法，适用于加工硬度较高的材料，而车削、铣削和钻削则不适用于硬度较高的材料。
5. 在机械设计中，下列哪种方法可以提高零件的疲劳强度？A. 增加零件的尺寸B. 减少零件的表面粗糙度C. 增加零件的材料硬度D. 增加零件的应力集中区域答案：B解析：减少零件的表面粗糙度可以减少应力集中，从而提高零件的疲劳强度。
二、多项选择题（每题3分，共15分）1. 在机械设计中，下列哪些因素会影响零件的疲劳寿命？A. 材料的疲劳强度B. 零件的尺寸C. 零件的表面处理D. 零件的工作温度答案：A, C, D解析：材料的疲劳强度、零件的表面处理和零件的工作温度都会影响零件的疲劳寿命，而零件的尺寸通常不会直接影响疲劳寿命。
2. 机械传动中，以下哪些传动方式具有自锁功能？A. 齿轮传动B. 带传动C. 链传动D. 蜗杆传动答案：D解析：蜗杆传动具有自锁功能，而齿轮传动、带传动和链传动则不具备自锁功能。
浙江大学832机械设计基础2023考研真题试卷
浙江大学832机械设计基础2023考研真题试卷一、选择题（共40分，每小题2分）1.以下哪个是机械设计中常用的材料选用准则？A. 综合材料性能指标，B. 等形状要求下最轻，C. 成本最低，D. 不同温度下强度最佳正确答案：A解析：综合材料性能指标是机械设计中常用的材料选用准则，综合考虑材料的强度、刚度、韧性、耐磨性、导热性、热膨胀系数等综合性能指标，在满足设计要求的前提下选择合适的材料。
2.以下哪个能力是机械设计工程师必备的？A. 电子电路设计，B. 机械加工技术，C. 会计学，D. 会议议程安排正确答案：B解析：机械加工技术是机械设计工程师必备的能力之一，机械设计工程师需要具备对机械加工工艺的了解，能够合理设计零件的加工工艺和参数，保证产品的质量和生产效率。
3.以下哪个软件被广泛应用于机械设计中？A. Photoshop，B. AutoCAD，C. Excel，D. PowerPoint正确答案：B解析：AutoCAD是一种广泛应用于机械设计中的软件，它是一款用于制图和设计的计算机辅助设计（CAD）软件，广泛应用于机械设计、建筑设计、电子电气设计等领域。
4.以下哪个是机械设计中的基本原则？A. 没有太多原则，B. 安全第一，C. 图样对称，D. 功能简单正确答案：B解析：安全第一是机械设计中的基本原则之一，在机械设计过程中，保证产品的安全性是最重要的，需要考虑各种工作环境和应力条件下的安全性能。
5.以下哪种联接方式通常用于连接轴和轮毂？A. 焊接，B. 螺纹连接，C. 键连接，D. 压入连接正确答案：C解析：键连接是机械设计中通常用于连接轴和轮毂的一种方式，通过在轴和轮毂上加工出相应的键槽和键来实现连接，具有简单、可靠的特点。
…三、简答题（共20分，每小题5分）1.请简述机械设计中的齿轮传动原理。
齿轮传动是一种基于齿轮之间相互啮合的运动传递方式。
在齿轮传动中，两个齿轮通过齿面的啮合来实现力的传递和运动转换。
山东机械考研试题及答案
山东机械考研试题及答案一、单选题（每题2分，共20分）1. 下列关于机械设计的说法，错误的是（）。
A. 机械设计需要考虑材料的力学性能B. 机械设计可以不考虑成本C. 机械设计需要满足功能要求D. 机械设计需要考虑环境适应性答案：B2. 机械加工中，螺纹的螺距是指（）。
A. 螺纹的直径B. 相邻两个螺纹之间的距离C. 螺纹的深度D. 螺纹的宽度答案：B3. 机械制图中，尺寸线通常采用（）。
A. 虚线B. 点划线C. 粗实线D. 细实线答案：D4. 动平衡的目的是减少（）。
A. 静不平衡B. 动不平衡C. 静摩擦D. 动摩擦答案：B5. 机械系统中，轴承的主要作用是（）。
A. 传递力B. 承受压力C. 减少摩擦D. 增加摩擦答案：C6. 下列材料中，不属于金属材料的是（）。
A. 钢B. 铝C. 塑料D. 铜答案：C7. 机械制造中，热处理的目的是（）。
A. 提高材料的硬度B. 降低材料的韧性C. 增加材料的脆性D. 减少材料的强度答案：A8. 机械传动中，齿轮的传动比是指（）。
A. 齿轮的齿数之比B. 齿轮的直径之比C. 齿轮的宽度之比D. 齿轮的中心距之比答案：A9. 机械设计中，强度计算的目的是（）。
A. 确保机械的美观B. 确保机械的尺寸C. 确保机械的强度D. 确保机械的重量答案：C10. 机械制图中，三视图包括（）。
A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、立体图D. 正视图、侧视图、剖视图答案：A二、多选题（每题3分，共15分）1. 下列属于机械加工方法的有（）。
A. 车削B. 铸造C. 铣削D. 焊接答案：A、C2. 机械设计中，常用的材料性能指标包括（）。
A. 硬度B. 韧性C. 导电性D. 耐腐蚀性答案：A、B、D3. 机械制图中，常用的线型有（）。
A. 实线B. 虚线C. 点线D. 双点划线答案：A、B、C、D4. 机械系统中，常见的传动方式有（）。
机械设计考研真题及答案解析(考研资料)
机械设计考研真题及答案解析（考研资料）（中国科学院大学、扬州大学）中国科学院大学2022年机械设计考研真题及答案解析一、填空题1．凸台沉孔的作用______。
答案：改善应力集中解析：沉孔平面可以让螺栓跟箱体更好的紧密接触，增加合紧力度。
2．齿轮传动摩擦最严重的位置在______。
答案：节线齿根处解析：齿轮的轮齿，在齿根处滑动率最大，在开式齿轮传动、润滑不良的情况下，齿根磨损最严重。
二、选择题1．渐开线蜗杆的主要优点是（）。
A．效率高B．传动比大C．传动平稳，噪声小D．能传递大功率、大载荷答案：C解析：一对渐开线齿廓在任何位置啮合时，过接触点的公法线都是同一条啮合线N1N2。
也就是说一对渐开线齿廓从开始啮合到脱离接触，所有的啮合点均在该直线上。
齿轮传动过程中，两啮合齿廓间的正压力始终沿啮合线方向，故其传力方向不变，这对于齿轮传力的平稳性是非常有利的。
2．轴上安装有过盈连接时，应力集中在轴上（）。
A．轮毂中间部位B．沿轮毂两端部位C．距轮毂端部1/3轮毂长度处答案：B解析：当轴与轮毂为过盈配合时，配合边缘处会产生较大的应力集中。
3．对高速齿轮齿面经硬化处理的齿轮进行适量的修缘，可以（）。
A．减少动载荷B．提高齿轮的弯曲强度C．使轮齿易于距合D．减少载荷分布不均匀答案：A解析：为了减小动载荷，可将轮齿进行齿顶修缘，即把齿顶的一小部分齿廓曲线（分度圆压力角α＝20°的渐开线）修整成α＞20°的渐开线。
中国科学院大学2021年机械设计考研真题及答案解析1．常见的螺纹类型有______、______、______、______、______。
答案：三角形、梯形、矩形、锯齿形和圆弧螺纹解析：普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
传动螺纹：牙形有梯形、矩形、锯形及三角形等。
密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
机械考研试题及答案
机械考研试题及答案一、选择题（每题2分，共10分）1. 机械设计中，下列哪个因素不是影响疲劳强度的主要因素？A. 材料的疲劳极限B. 应力集中C. 工作温度D. 表面粗糙度答案：C2. 在机械加工过程中，为了提高加工精度，通常采用的方法是？A. 增加加工次数B. 采用精密机床C. 减少加工次数D. 降低切削速度答案：B3. 以下哪个是热处理的目的？A. 提高硬度B. 提高韧性C. 增加重量D. 减少成本答案：A4. 在机械传动中，齿轮传动的优点不包括以下哪一项？A. 传动比准确B. 结构紧凑C. 传动效率低D. 工作可靠答案：C5. 以下哪种材料不是金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C二、填空题（每题2分，共10分）1. 在机械设计中，为了保证零件的可靠性，通常需要进行_______分析。
答案：疲劳2. 机械加工中，刀具磨损到一定限度时，需要进行_______。
答案：磨刀3. 金属材料的_______性能是其在高温下抵抗变形的能力。
答案：蠕变4. 机械零件的_______是指在一定时间内，零件在载荷作用下不发生破坏的能力。
答案：疲劳强度5. 机械加工中，为了提高生产效率，常采用_______。
答案：流水线三、简答题（每题5分，共20分）1. 简述机械加工中常见的切削方式有哪些？答案：机械加工中常见的切削方式包括车削、铣削、钻削、磨削、刨削等。
2. 描述一下什么是机械加工的精度？答案：机械加工的精度是指加工后零件的实际几何参数与设计要求的几何参数之间的符合程度。
3. 请解释什么是机械加工的表面粗糙度？答案：机械加工的表面粗糙度是指加工表面微观不平度的大小，通常用表面粗糙度参数来衡量。
4. 为什么在机械设计中需要进行强度计算？答案：在机械设计中进行强度计算是为了确保设计的零件或结构在预期的工作条件下能够承受各种载荷，防止因强度不足而导致的破坏或失效。
四、计算题（每题10分，共20分）1. 已知一个圆柱齿轮的模数为2mm，齿数为20，求其分度圆直径。
机械设计考研试题及答案
机械设计考研试题及答案一、选择题（每题2分，共20分）1. 在机械设计中，下列哪一项不是齿轮传动的特点？A. 传动比准确B. 传动效率高C. 传动平稳D. 传动距离长答案：D2. 根据材料力学，下列哪一项不是材料的力学性能？A. 弹性模量B. 屈服强度C. 硬度D. 密度答案：D3. 机械设计中，轴承的寿命计算不包括以下哪一项？A. 轴承材料B. 轴承的载荷C. 轴承的转速D. 轴承的润滑答案：D4. 在机械设计中，下列哪一项不是轴的设计要求？A. 强度B. 刚度C. 重量D. 耐腐蚀性答案：D5. 机械设计中，下列哪一项不是联轴器的作用？A. 补偿两轴的相对位移B. 传递扭矩C. 承受压力D. 减少振动答案：C6. 机械设计中，下列哪一项不是齿轮材料的基本要求？A. 足够的硬度B. 良好的韧性C. 良好的耐磨性D. 良好的导电性答案：D7. 在机械设计中，下列哪一项不是润滑剂的作用？A. 减少摩擦B. 降低温度C. 防止腐蚀D. 增加噪音答案：D8. 机械设计中，下列哪一项不是弹簧的类型？A. 压缩弹簧B. 拉伸弹簧C. 扭转弹簧D. 螺旋弹簧答案：D9. 机械设计中，下列哪一项不是轴承的类型？A. 滚动轴承B. 滑动轴承C. 液体轴承D. 气体轴承答案：C10. 在机械设计中，下列哪一项不是密封件的作用？A. 防止液体泄漏B. 防止固体颗粒进入C. 增加摩擦D. 保持压力答案：C二、填空题（每题2分，共20分）1. 机械设计中，齿轮的_________是其传动比准确的关键。
答案：啮合精度2. 材料力学中，_________是指材料在受到外力作用下，能够恢复原状的能力。
答案：弹性3. 轴承寿命计算中，_________是影响轴承寿命的重要因素之一。
答案：载荷4. 轴的设计要求中，_________是保证轴正常工作的必要条件。
答案：强度5. 联轴器的作用中，_________是其最基本的功能。
答案：传递扭矩6. 齿轮材料的基本要求中，_________是保证齿轮耐磨性的关键。
长沙理工大学考研814机械设计题库试卷1到5答案
长沙理工大学考研机械设计题库答案（试卷1-5）试卷一一、单项选择题（本题总分10分，每小题2分）1 A2 C3 D4 D5 A二、填空题（本题总分10分，每小题2分）1 磨合阶段稳定磨损阶段剧烈磨损阶段2 轴的直径3 平均瞬时4 分度圆直径模数5 心轴转轴心轴三、判断题（本题总分8分，每小题2分）1 √2 √3 √4 ╳四、分析题（本题总分24分，每小题12分）1由于带的两边紧边、松边拉力不等造成；带传动由带的弹性变形而引起带与带轮间的滑动，是带传动正常工作固有的特性。
打滑是由于外界载荷超过了带的能力，使带与带轮间发生显著的相对滑动。
弹性滑动对带传动的影响，从动轮的圆周速度总是落后于主动轮的圆周速度，传动比不准确，损失一部分能量。
打滑造成带的严重磨损，并使带的运动处于不稳定状态，使传动失效。
由于大轮的包角大于小轮的包角，一般来说，打滑总是在小轮上先开始。
2 根据左手定则来确定。
五、计算题（本题总分36分，每小题12分）1、（1）由公式 F2=F0+C1/（C1+C2）FF1= F0—C2/（C1+C2）F带入数据：F2=8800N F1=4800N（2）F2min=F0F2max=F2σmin=1.3 F2min/Aσmax=1.3 F2max/Aσa=（σmax—σmin）/2σm=（σmax+σmin）/2带入数据有σa=0.0715MPa σm=1.4905MPa2、（1）[σ]F1/ Y Fa1 Y sa1=71.886[σ]F2/ Y Fa2 Y sa2=71.272所以小齿轮的弯曲疲劳强度大（2）σF1=306MP a＜[σ]F1=314 MP a所以小齿轮满足要求σF2=σF1 Y Fa2 Y sa2/ Y Fa1 Y sa1=281.1 MP a＜[σ]F2所以大齿轮满足要求3、1）求两轴承所受的径向载荷F r1、F r2F r1=746.67NF r2=253.33N2)轴承1、2派生轴向力分别为：F d1= F r1/2y=219.61NF d2= F r2/2y=74.51N又F d2+ F ae> F d1所以轴承1被压紧，轴承2被放松所以F a1= F d2+ F ae=374.51NF a2= F d2=74.51N对于轴承1F a1/ F r1=0.5>e X=0.4 Y=1.7轴承2F a1/ F r1=0.29<e X=1 Y=0轴承1的当量动载荷为P1=f p(X F r1+Y F a1)=1122.40N轴承2的当量动载荷为P2=f p(X F r2+Y F a2)=303.99NP1> P2危险轴承应为轴承1L h1=106/60n×(C/P)ε=111271.8h六、改错题（本题总分12分）1）左边轴端应用单圆头键；2）安装轮毂的第一段轴肩与轴承端盖共线引起干涉（相碰）；3）在轴与轴承端盖孔之间应留有间隙；4）在轴承端盖与箱体轴承孔端面缺少调整垫片；5）左边轴承安装反了，两轴承应当正装；6）左边轴承及套筒无法安装；7）套筒顶不住齿轮；8）轴环太宽，轴肩高度应小于轴承内圈高度；9）端盖外端面螺栓联接环面应略微凸出，以减少加工面尺寸；10）轴承端面应该在箱体内璧面以内；试卷2一、单项选择题（本题总分20分，每小题2分）1 B2 A3 C4 C5 C6 B7 B8 C9 C 10C二、填空题（本题总分20分，每小题2分）1、温度压力2、工作载荷残余预紧力3、压溃轴的直径4、F1=F2e fa5、传动的不均匀性动载荷磨损跳齿和脱链6、低速级高速级中间级7、传动效率8、限制轴承的温升限制轴承磨损和比压9、6类，70mm10、计算转矩轴的转速轴孔直径三、分析题（本题总分24分，每小题12分）1、增大模数、适当增大齿宽、增大齿数、采用正变位以增大齿厚、提高齿轮的制造精度，以减少齿根的弯曲应力、改善齿轮的材料和热处理，以增大齿面硬度，从而提高许用弯曲应力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。
A 、链传动只用来传递较小功率B 、链速较高，在传递相同功率时圆周力小AC 、链传动是啮合传动，无需大的紧力D 、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。
A 、提高了轮齿的弯曲强度 B 、提高了齿面的接触强度C 、降低了轮齿的弯曲强度 D 、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。
A ．弹性柱销联轴器B ．凸缘联轴器C. 十字滑块联轴器 D ．万向联轴器 4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。
A ．进入大带轮处B ．离开大带轮处C. 进入小带轮处D ．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案 （ A ）为好。
A ．带传动 齿轮传动 链传动B ．链传动 齿轮传动 带传动C ．带传动 链传动 齿轮传动D．链传动带传动齿轮传动6．螺纹联接防松的根本问题在于（ C ）。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。
A．螺栓联接B. 双头螺柱联接C．螺钉联接D. 紧定螺钉联接8．齿面硬度HB≤350HBS 的闭式钢制齿轮传动中，主要失效形式为（ B ）。
A．齿面磨损B．齿面点蚀C．齿面胶合D. 轮齿折断9.不完全液体润滑滑动轴承，验算][pvpv 是为了防止轴承（ B ）。
A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）。
A．两端固定B．两端游动C．一端固定一端游动D．A，B，C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（ B ）。
A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装配方便D．为了提高加工精度12、工作时承受弯矩并传递转矩的轴称为（ B ）。
A、转动心轴B、转轴C、传动轴D、固定心轴13、普通平键的主要失效是（ A ）。
A．工作面被压溃或键被剪断B．工作面产生胶合破坏C. 工作面产生过度磨损D．键被弯曲折断14、带传动产生弹性滑动的原因是由于（ D ）。
A、带不是绝对挠性体B、带与带轮间的摩擦系数偏低C、带绕过带轮时产生离心力D、带的紧边与松边拉力不等15、非液体摩擦滑动轴承正常工作时，其工作面的摩擦状态是（ C ）。
A、完全液体摩擦状态B、干摩擦状态C、边界摩擦或混合摩擦状态D、不确定二、标准件（4题共12分，每小题3分）1、请按GB/T 5781-2000标准标注出：公称直径为16mm、长60mm全螺纹六角头螺栓；并按GB/T41-2000的标准标注出与该螺栓配合使用的不经表面处理的普通粗牙六角螺母。
螺栓M16 60 GB/T 5781-2000螺母M16 GB/T 41-20002、请按GB/T 1096-2003标准标注出：宽为18 mm、高为11 mm、长为100 mm 圆头普通平键；按GB/T 119-2000标准标注出：直径为10 mm，长为100 mm，直径允差为d4，材料为35号钢，热处理硬度为HRC28～38，不经表面处理的圆柱销。
键18100 GB/T 1096-2003销10100 GB/T 119-2000 3、根据下面所给出的轴承代号，指出下面轴承相应的类型、尺寸系列、径、公差等级和游隙组别。
（1）6308/C3 （2）7214B （3）30213/P46308/ C3—表示径为40mm，03尺寸系列的深沟球轴承，0级公差，3组游隙。
7214B—表示径为70mm，02尺寸系列的角接触球轴承，接触角为40，0级公差，0组游隙。
30213/ P4—表示径为65mm，02尺寸系列的圆锥滚子轴承，4级公差，0组游隙。
4、根据下面所给出带、滚子链编号，指出这些零件的公称尺寸。
（1）带：A 1000 GB/T 11544-1997（2）链：08A—1—88 GB/T1243—2006（注：此链的节距为0.5英寸）（1）A 1000 GB/T 11544-1997：基准长度为1000 mm的A型普通V带。
（2）08A—1—88 GB/T1243—2006：A系列、节距12.7mm、单排、88节的滚子链4、在具有稳定输入、输出功率的机器上，转轴以定速转动，当不考虑外来冲击和载荷波动等作用时，请分别将部受的是稳态应力或交变应力的零件的编号写入下面相应的分类中。
A．机箱箱体的地脚螺栓；B．装有齿轮的旋转轴；C．轴上的齿轮；D．轴上的蜗杆；E．轴上的滚动轴承；F．轴上的平键；G．联轴器上的螺栓；H．轴上的销；I．联轴器；J．离合器；K．输出端的滚子链；L．输入端的V 带．（1）受稳态应力的零件是：A、F、G、H、I、J（2）受交变应力的零件是：B、C、D、E、K、L、（3）利用摩擦工作的零件有：A、E、J、G、L图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。
已知：Ⅰ轴为输入轴，转向如图所示。
（1）在下图中标出各轮转向。
（2分）（2） 为使2、3两轮的轴向力方向相反，确定并在图中标出3、4两轮的螺旋线方向。
（2分） （3） 在图中分别标出2、3两轮在啮合点处所受圆周力t F 、轴向力a F 和径向力r F 的方向。
（4分）（1）各轴转向如图所示。
（2） 3轮左旋，4轮右旋。
（3） 2、3两轮的各分力方向下图所示。
F a3F r3 F t3F r2F a2五、计算题（2题共20分，每小题10分）1、一压力容器盖螺栓组连接如图所示，已知容器径D=250mm ，装具有一定压强的液体，沿凸缘圆周均匀分布12个M16（1d ＝13.835mm ）的普通螺栓，螺栓材料的许用拉应力[]180MPa σ=，螺栓的相对刚度/()0.5b b mc c c +=，按紧密性要求，剩余预紧力1F =1.83F ，F为螺栓的轴向工作载荷。
试计算：该螺栓组连接允许容器的液体最大压强max p 及每个螺栓连接所需的预紧力0F 。
1、 计算每个螺栓允许的最大总拉力：212[].........................24 1.320815.............................1d F N σπ=⨯=分分2、 计算容器液体最大压强212max max 2.8........................1208157434.....................12.8/4 (112)1.82..............................1a F F F F F N D F p p MP π=+=====分分分分3、02...........................................2(208150.57434)17098......................1bb m C F F F C C N =-+=-⨯=分分2、下图所示为一对角接触球轴承支承的轴系，轴承正安装（面对面），已知两个轴承的径向载荷分别为1R F =2000N ，2R F = 4000N ，轴上作用的轴向外加载荷X F =1000N,轴承部附加轴向力S F 的计算为S F =0.7R F ，当轴承的轴向载荷与径向载荷之比A RF F ＞e 时，X= 0.41，Y=0.87，当A RF F ≤e ，X=1，Y=0，e = 0.68，载荷系数f p = 1.0，试计算：（1）两个轴承的轴向载荷F A1、F A2；（2）两个轴承的当量动载荷P 1、P 2。
解：（1）1122120.70.720001400............................10.70.740002800...........................1140010002400.........................1S R S R S X S F F N F F N F F F ==⨯===⨯=+=+=<分分分 轴承1为压紧端，轴承2为放松端…………………………………1分1222800100018002800A A S F N F F N=-===…………………………………….2分(2)111111111222218000.90.68,0.41,0.87 (12000)()20000.410.8718002386 (12800)0.70.68,0.41,0.87..........................14000A R p R A A R F e X Y F P f X F Y F N F e X Y F ==>====+=⨯+⨯===>===分分22222()40000.410.8728004076..............1F R A P f X F Y F N =+=⨯+⨯=分分六、结构题（10分） 1． 下图为斜齿轮、轴、轴承组合结构图。
齿轮用油润滑，轴承用脂润滑，指出1左、右两边轴承端盖均无调整垫片2左边轴承圈固定错误，轴肩高过圈高度3键过长4齿轮轮毂的长度要长过与其配合的轴段的长度1－2mm5套筒高度高过右边轴承圈的高度6右边轴承端盖与轴要留有间歇7右边轴承端盖与轴间要有密封圈8和右端轴承相配合的轴端作成阶梯轴，便于装拆9两端的轴承要设有挡油环10联轴器没有周向定位。
1．在一般工作条件下，齿面硬度HB ≤350的闭式齿轮传动，通常的主要失效形式为 【 】A ．轮齿疲劳折断B. 齿面疲劳点蚀C ．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【 】A．包角α太小B. 初拉力F0太小C．紧边与松边拉力不等D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹B.细牙普通螺纹C．梯形螺纹D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120°C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处B. V带绕上大带轮处C．V带离开小带轮处D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力B.扭矩C．压力D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】A．制造困难B.要使用较长的销轴C．不便于装配D.链板要产生附加的弯曲应力1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。
