毛石基础换填施工方案
毛石混凝土换填施工方案
毛石混凝土换填施工方案一、工程概况与目标本工程涉及毛石混凝土换填施工,旨在通过对基础土层进行换填处理,提高地基承载力,确保建筑物的稳定性和安全性。
工程地点位于[地点],工程规模为[具体规模],计划工期为[工期]。
二、施工准备与要求现场勘查:对施工区域进行详细勘查,了解地质、水文条件及周围环境,为施工提供准确数据支持。
施工方案编制:根据勘查结果和工程要求,编制详细的施工方案,明确施工步骤、技术要求和安全措施。
施工队伍组织:组建专业的施工队伍,确保施工人员具备相应的技术水平和施工经验。
施工设备准备:配备齐全的施工设备,包括混凝土搅拌机、运输车、振捣器等,确保施工顺利进行。
三、材料选择与要求水泥:选用符合国家标准的水泥,确保混凝土强度满足设计要求。
石子:选用级配合理、质量良好的石子,提高混凝土的密实性和强度。
毛石:选用质地坚硬、无裂纹的毛石,确保换填效果。
水:采用清洁的饮用水,满足混凝土拌合要求。
四、毛石混凝土配合比根据工程要求和材料性能,确定合理的毛石混凝土配合比。
具体配合比应根据实验室试验确定,并在施工过程中严格控制。
五、换填施工步骤清理基础:将基础表面清理干净,去除杂物和积水。
铺设毛石:按照设计要求铺设毛石,确保毛石分布均匀、排列紧密。
浇筑混凝土:在毛石之间浇筑混凝土,采用振捣器振捣密实,确保混凝土与毛石紧密结合。
养护:混凝土浇筑完成后,按照要求进行养护,确保混凝土达到设计强度。
六、质量控制与检验施工过程中,定期对混凝土强度、密实度等指标进行检测,确保施工质量符合要求。
施工完成后,进行整体验收,对不合格部分进行整改,确保工程整体质量。
七、安全施工措施施工现场设置安全警示标志,提醒施工人员注意安全。
定期对施工设备进行检查和维护,确保设备安全运行。
加强施工人员安全培训,提高安全意识,确保施工过程中的安全。
八、环保与文明施工施工现场设置围挡,减少扬尘和噪音污染。
施工废弃物进行分类处理,实现资源化利用和减少环境污染。

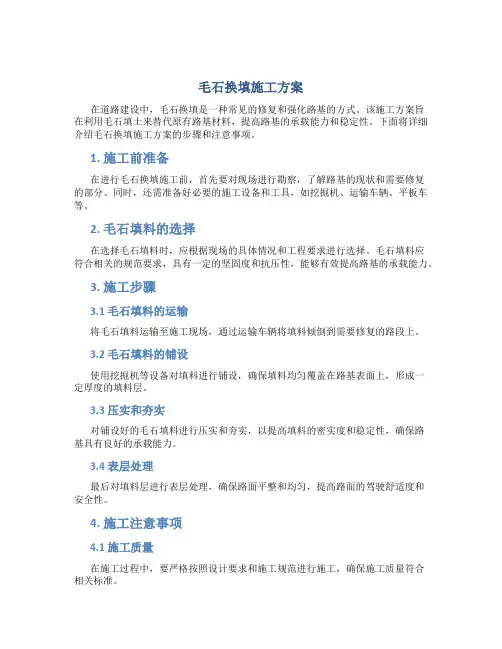

毛石换填施工方案
毛石换填施工方案在道路建设中,毛石换填是一种常见的修复和强化路基的方式。
该施工方案旨在利用毛石填土来替代原有路基材料,提高路基的承载能力和稳定性。
下面将详细介绍毛石换填施工方案的步骤和注意事项。
1. 施工前准备在进行毛石换填施工前,首先要对现场进行勘察,了解路基的现状和需要修复的部分。
同时,还需准备好必要的施工设备和工具,如挖掘机、运输车辆、平板车等。
2. 毛石填料的选择在选择毛石填料时,应根据现场的具体情况和工程要求进行选择。
毛石填料应符合相关的规范要求,具有一定的坚固度和抗压性,能够有效提高路基的承载能力。
3. 施工步骤3.1 毛石填料的运输将毛石填料运输至施工现场,通过运输车辆将填料倾倒到需要修复的路段上。
3.2 毛石填料的铺设使用挖掘机等设备对填料进行铺设,确保填料均匀覆盖在路基表面上,形成一定厚度的填料层。
3.3 压实和夯实对铺设好的毛石填料进行压实和夯实,以提高填料的密实度和稳定性,确保路基具有良好的承载能力。
3.4 表层处理最后对填料层进行表层处理,确保路面平整和均匀,提高路面的驾驶舒适度和安全性。
4. 施工注意事项4.1 施工质量在施工过程中,要严格按照设计要求和施工规范进行施工,确保施工质量符合相关标准。
4.2 施工安全在施工过程中,要严格遵守安全操作规程,保障施工人员和周围群众的安全。
4.3 施工环境施工结束后,要对施工现场进行清理,保持施工环境整洁,减少对周围环境的影响。
毛石换填施工是一项重要的道路维护工程,通过合理的施工方案和严格的施工管理,可以有效提高路基的承载能力和稳定性,延长路面的使用寿命。
希望以上内容能对相关从业人员提供一定的参考和指导。
毛石混凝土地基换填方案
******项目
地
基
换
填
方
案
第一章工程概况
第二章施工进度
******地块项目-3-**楼主楼基槽开挖完成。
第三章情况说明
由我司施工******地块项目工程,在6月2日进行3-3楼主楼基槽开挖过程中,发现局部存在杂填土层,经现场与地勘、监理、业主及设计单位共同确认,1-16/A-G轴(具体范围详见后附换填平面图)地基为杂填土,与设计要求持力层不符,需清除软弱土层,至设计持力层,杂填土范围浇筑C15毛石混凝土至设计标高。
第四章处理措施
1、清除软弱土层
需换填部基础范围内软弱土层进行人工清除,直至持力层(圆砾层),经设计、地勘、监理单位共同确认后,方可隐蔽。
2、材料要求
C15毛石混凝土换填时,惨入一定量的碎石或卵石,其掺量应符合相关规范规定和设计要求,最大粒径不超过300,并铺设均匀。
3、施工流程
浇筑C15混凝土→铺设毛石→再浇筑C15混凝土→换填至筏板基
础底标高。
4、施工要点
铺设一层8-15cm厚C15混凝土后,用平板振捣器振捣后,再铺放毛石,毛石插入混凝土内一半后,再灌混混凝土,填满所有空隙,毛石铺放中留有间隙,禁止毛石紧靠,以此类推,将毛石混凝土换填至基础底标高,保持毛石顶部有不上与100mm后的混凝土覆盖层。
每层厚度控制再400mm,施工时下层的密实度检验合格后方可进行上层施工。
5、机械措施
由于换填部分面积较大,深度较深,无法人工投放毛石,需使用铲车及汽车吊配合投放石料。
毛石换填施工方案(1)
毛石换填施工方案(1)
一、引言
毛石换填是一种常见的工程施工方法,用于平整地表、填充坑洞、支撑边坡等。
本文将介绍毛石换填施工方案的具体步骤和注意事项。
二、施工准备
1.确定施工区域范围和施工深度。
2.检查施工现场环境,清除障碍物。
3.准备毛石和填料等所需材料,并确保质量符合要求。
4.检查施工机械设备的运转情况,确保能正常使用。
三、施工步骤
1.清理施工面
–清除表面积水、泥浆等杂物。
–整平施工面,确保基础平整牢固。
2.铺设底层填料
–在清理后的施工面上铺设一层毛石填料,厚度根据具体施工要求确定。
–压实底层填料,保证密实度。
3.换填毛石
–逐层换填毛石,根据设计要求确定毛石填充层数和填充高度。
–毛石填充过程中,注意控制填充速度和厚度,保证填充均匀密实。
4.表层处理
–在毛石填充完成后,再铺设一层填料作为表层。
–细致处理表层,确保表面光滑整齐。
5.检查验收
–完成毛石换填施工后,进行验收检查,确保施工质量达标。
四、施工注意事项
1.严格按照设计要求进行施工,保证施工质量。
2.注意施工过程中的安全防护,保障施工人员安全。
3.控制填充速度和厚度,确保毛石填充均匀密实。
4.注意施工现场环境保护,防止施工过程中对周围环境造成影响。
五、结论
毛石换填施工是一项重要的工程施工方法,正确的施工方案和注意事项对保障工程质量和安全至关重要。
通过严格按照施工步骤进行操作,并注意施工中的细节问题,可以有效提高施工效率和质量,确保工程顺利完成。
毛石换填施工方案
目录一、地基处理依据。
.......。
...。
.....。
..。
.。
...。
.。
.。
.。
.。
.......。
..。
.。
1二、毛石混凝土施工工艺。
.。
..。
.。
.........。
..。
...。
.。
..。
......。
...。
...。
.。
.。
1二、施工方案.。
.。
..。
......。
....。
.。
.。
..。
....。
..。
....。
......。
.。
.。
...。
.。
11、施工准备。
..。
.。
.。
.。
.。
.。
..。
.。
..。
..。
.。
..。
....。
.。
..。
.。
.。
...。
.。
.。
.12、施工标准。
....。
.。
..。
...。
.。
..。
.。
..。
...。
.。
.。
.。
.。
.。
.。
..。
..。
.。
.。
.。
..。
.13、毛石混凝土施工.。
.。
.。
.。
.。
.。
..。
.。
.。
..。
..。
...。
...。
..。
....。
..。
.。
.。
.。
.24、工艺流程。
.。
..。
.。
.。
.。
.。
.......。
.......。
...。
.。
.。
.。
.。
.。
.。
.。
25、人员配置。
..。
........。
..。
..。
.。
..。
.。
.。
...。
.。
.。
..。
.。
.。
.。
46、作业面临时脚手架搭设..。
.。
...。
.。
..。
..。
..。
.。
.。
.。
.。
..。
..。
...。
..4四、质量标准...。
.。
.。
.。
.。
.。
.。
.。
.。
.。
..。
.。
...。
...。
.....。
..。
..。
..。
.4五、成品保护..。
.。
..。
.。
.。
.。
.。
.。
.。
.。
..。
.。
..。
..。
....。
.。
....。
.5六、应注意的质量问题.。
.。
..。
.。
.。
....。
.。
.。
.。
.。
.....。
.。
.。
...。
..。
..。
.5七、安全施工要求。
..。
..。
.。
.。
.。
.。
..。
..。
.。
.。
..。
...。
...。
.。
.。
..。
..。
.5一、地基处理依据本工程基础土方按照图纸设计土方挖至基底标高,鉴于现场实际,基底土质达不到设计要求,从地基整体均匀受力考虑,由设计院、建设单位、监理单位相关人员进行现场地基查看后,根据基底土质情况,要求进行加深处理,继续下挖至到设计要求的持力层,对超挖范围采用C20毛石砼浇筑至原设计梁底垫层标高顶。
毛石混凝土换填施工方案(1)
毛石混凝土换填施工方案(1)毛石混凝土是一种常用于工程建设中的材料,具有耐久性高、强度大、施工方便等特点。
在工程施工中,毛石混凝土的换填施工方案是非常重要的一环,合理的施工方案不仅可以提高施工效率,还能确保工程施工质量。
本文将就毛石混凝土换填施工方案进行详细介绍。
一、施工前准备在进行毛石混凝土换填施工前,首先需要做好施工前的准备工作。
包括但不限于以下几个方面:1.地基处理:对施工区域的地基进行认真检查,如有松软、不平整等情况需要提前处理。
2.材料准备:准备好毛石、水泥、砂等施工所需的材料,并做好质量检查工作。
3.设备准备:准备好混凝土搅拌机、运输车辆等施工所需的设备,并确保设备运转正常。
4.劳动力准备:安排好足够的工人参与施工,并对其进行相关安全教育培训。
二、施工流程毛石混凝土换填施工主要分为以下几个步骤:1.筹备混凝土:按照设计要求和比例准备好所需的混凝土材料,保证混凝土的质量。
2.混凝土浇筑:将混凝土按照设计要求浇筑到预定的区域内,并使用振捣器进行振实处理,确保混凝土密实。
3.毛石换填:在混凝土浇筑之前,应在适当位置放置毛石,然后将混凝土浇筑在毛石上,保证毛石与混凝土之间的结合牢固。
4.平整养护:在混凝土浇筑完成后,用铁锹或抹灰板对混凝土表面进行平整处理,然后进行养护,等待混凝土完全凝固。
三、注意事项在毛石混凝土换填施工过程中,需注意以下几点:1.严格按照设计要求进行施工,避免出现施工偏差。
2.保证混凝土的质量,防止出现松散或裂缝等质量问题。
3.做好施工现场的安全措施,确保工人的人身安全。
4.合理安排施工进度,避免出现材料因存放时间过长而造成质量问题。
通过以上施工方案的实施,可以有效保证毛石混凝土换填施工的质量和进度,为工程的顺利进行提供有力支持。
毛石混凝土换填基础施工方案
目录1、编制依据..................................................... - 2 -2、工程概况..................................................... - 2 -3、场地地基土的构成............................................. - 2 -4、施工准备..................................................... - 4 - 4.1测量准备.. (4)4.2技术准备 (5)4.3机具准备 (5)4.4人员准备 (5)4.5材料准备 (5)5、主要施工方法................................................. - 5 - 5.1开挖施工.. (5)5.2毛石混凝土施工 (7)6、安全文明施工................................................. - 7 - 砖胎模计算:.................................................... - 8 -1、编制依据1.3《建筑工程施工质量验收统一标准》(GB50300-2001)1.4《建筑地基基础设计规范》(GB50007-2002)1.5《建筑地基基础工程施工质量验收规范》(GB50202--2002)1.6《建筑地基基础技术规范》(DG21/907-2005)1.7《混凝土结构设计规范》(GB50010-2002)1.8《建筑边坡工程技术规范》(GB50330-2002)1.9《建筑基坑支护技术规程》(JGJl20—99)1.10《建筑施工手册》(第四版)2、工程概况我司主要承建本工程地库四区结构工程,占地面积约为21000m2,建筑面积约61500 m2。
基础超深毛石基础换填施工方案
基础超深毛石基础换填施工方案施工方案概述基础施工是建筑工程中至关重要的一环,尤其是在基础超深毛石基础换填的情况下更显得复杂而重要。
本文将就基础超深毛石基础换填的施工方案进行详细介绍。
1. 现场准备在基础超深毛石基础换填施工前,首先需要对现场进行准备工作。
必须清除现场的杂物和积水,确保基坑周边的环境整洁,并保证施工人员的安全。
2. 毛石清理在进行基础换填之前,需要对基坑中的毛石进行清理。
清理毛石是为了确保基础换填后的承载能力和稳定性,防止毛石对基础结构的影响。
3. 换填作业在清理毛石后,开始进行基础换填作业。
根据设计要求和地质条件,选择合适的填料进行填充,并在填充过程中逐层夯实,确保填充材料的密实度。
4. 桩基施工在换填完成后,如有需要,可进行桩基施工以增加基础的承载能力。
桩基施工包括桩基设计、桩基施工方案制定以及桩基施工过程中的质量控制等内容。
施工注意事项在基础超深毛石基础换填的施工过程中,需要特别注意以下几点:1.施工过程中需严格按照设计要求执行,确保基础结构的安全性和稳定性。
2.注意施工现场的环境卫生和安全,保证施工人员的生命安全。
3.严格控制填充材料的质量和填充密实度,避免填充过程中出现空鼓现象。
4.换填过程中需要注意与周边建筑物的相互影响,确保施工不会对周边环境造成负面影响。
施工质量控制为确保基础超深毛石基础换填施工的质量,需要进行相应的控制措施:1.定期检查填充材料的质量,确保填充材料符合设计要求。
2.对填充作业过程中的夯实情况进行监测,及时调整夯实方案。
3.对施工现场进行定期检查,发现问题及时处理。
4.对桩基施工过程中的质量进行抽检和监控,确保桩基施工的质量符合标准要求。
施工总结基础超深毛石基础换填是一项涉及多方面工程知识和技术的复杂工程,施工过程中需要严格按照设计要求进行,合理安排施工步骤,严格控制施工质量。
只有通过科学规划和认真执行,才能确保基础施工的成功,为建筑工程的顺利进行提供保障。
毛石基础换填施工方案
基础超深部位毛石混凝土换填方案一、工程概况本工程为四川阿艾夫物联网投资有限公司投资的射频集成电路和智能网络技术产业项目一期建设工程,位于成都市双流县公兴镇物联大道。
一期工程为1#-6#楼,地下1层,地上3、4、6、9层;框架结构建筑,总建筑面积114643.11㎡。
设计单位是四川奥地建筑设计有限公司,地勘单位是四川省蜀通岩土工程公司。
1#楼、5#楼A及地下室基础承载力,根据甲方提供的设计施工图结合地堪报告,在实际土方开挖中,局部确有超深;因开挖后发现以上超深部位工程地质剖面土层分布较为复杂,涉及范围大,在地勘人员现场鉴别指导下,清除杂填土之后1#楼6-16轴范围超挖深度为相对标高-2.84m~5.83m,5#A楼1~5轴/D~G轴范围超挖深度为相对标高-1.70m~5.27m。
鉴于现场实际情况,从地基整体均匀受力考虑,根据设计图纸说明及2013年6月14日建设单位、监理单位、设计单位、地堪单位、施工单位五家责任主体召开的基础超深部位采用C15混凝土换填施工专题会议一致认同的结果;对超深范围均采用C15毛石混凝土,整体铺垫至独立基础、条形基础、抗水板基础垫层标高。
二、编制依据1、射频集成电路和智能网络技术产业项目一期工程施工图纸及基础超深部位换填专题会议结果。
2、射频集成电路和智能网络技术产业项目岩土工程勘察报告3、《地基与基础工程工质量验收规范》(GB 50202—2002)4、《建筑工程施工质量验收统一标准》(GB 50300—2001)5、《混凝土结构工程施工质量验收规范》(GB50204-2002)6、根据公司以往承建类似工程工作经验及工程现场实际情况;三、施工准备毛石混凝土施工中,参入的毛石一般为体积的25%左右,毛石的粒径控制在200以下;具体操作先放浆再放入毛石、保证浆体充分包裹住,毛石在结构体空间中应保证其布置均匀。
毛石应选用坚实、未风化、无裂缝、洁净的石料,强度等级不低于MU20;毛石尺寸不应大于所浇部位最小宽度的1/3,且不得大于30cm;表面如有污泥、水锈,应用水冲洗干净。
【标准施工方案】基础超深毛石基础换填施工方案
【标准施工方案】基础超深毛石基础换填施工方案(标准施工方案,可以直接使用,可编辑优秀版资料,欢迎下载)玉河阳光1-4#楼基础超深毛石混凝土换填方案一、工程概况本工程位于陕西省宁强县西汉高速收费站东侧,北邻玉带河,南侧与西汉高速毗邻。
根据甲方提供的施工设计图结合地堪报告,在实际土方开挖中,1—4#楼地下室基槽开挖至筏板底标高后,发现地基承载力无法满足设计要求.继续开挖至板岩层。
鉴于现场实际情况,根据设计图纸说明及建设单位、监理单位、设计单位、地堪单位、施工单位五家责任主体召开的基础超深部位采用C15混凝土换填施工专题会议一致认同的结果;对超深范围均采用C15毛石混凝土,整体铺垫至筏板基础垫层标高。
二、施工准备1、技术准备⑴商品混凝土应有出厂合格证。
⑵施工前作好试块的留置计划和制作准备工作。
⑶混凝土施工时应有开盘鉴定和混凝土浇筑申请书。
⑷标高、轴线、模板等已进行技术复核。
⑸确定浇筑混凝土所需的各种材料、机具、劳动力需用量.⑹确定浇筑混凝土所需的水、电满足施工需要。
2、机具准备⑴机械设备:混凝土搅拌运输车、混凝土汽车输送泵、插入式振动器等.⑵主要工具:水箱、大小平锹、铁板、抹子、电工常规工具、机械常规工具等。
⑶主要试验检测工具:混凝土标准试模、靠尺、塞尺、水准仪、经纬仪等。
3、作业条件⑴管理人员向作业班组进行操作规程和安全技术交底。
⑵商品混凝土搅拌站的供货计划已落实,能满足混凝土连续浇筑的要求。
⑶检查电源、线路,并做好夜间施工照明的准备。
⑷工长根据施工方案对操作班组已进行全面技术交底.⑸填充用符合要求毛石已预备充足。
4、材料准备毛石应选用坚实、未风化、无裂缝、洁净的石料,饱和抗压强度大于300kg/cm2;毛石尺寸不应大于所浇部位最小宽度的1/3,且不得大于30cm;表面如有污泥、水锈,应用水冲洗干净。
三、施工部署由于毛石混凝土换填平均厚度为2。
5米。
因此毛石混凝土浇筑采用分层分步法浇筑。
两次支模、四层四步施工。
毛石换填施工方案
目录一、编制依据------------------------------------------------2二、工程概况------------------------------------------------2三、地基处理依据--------------------------------------------2四、管理人员------------------------------------------------2五、施工准备------------------------------------------------3六、作业条件------------------------------------------------3七、操作工艺及技术要求--------------------------------------3八、质量要求------------------------------------------------5九、安全文明施工--------------------------------------------5一、编制依据1.《混凝土结构工程施工质量验收规范》(GB50204-2011)2. 甲方提供的《岩土工程勘察报告》3.《地基与基础施工规范》(GB50202-2018)4.《建筑地基处理技术规范》(JGJ79-2012)5.《建筑施工安全检查标准》(JGJ59-2011)二、工程概况本工程为龙城雅苑5#楼住宅楼,为龙山县龙为房地产开发有限公司投资开发的工程,本工程位于华塘坝新检察院北面209国道旁,地理位置环境优越。
本工程建筑总高度为98.40m,其中地下2层,建筑地上30层。
三、地基处理依据:该工程基础土方按照图纸设计土方挖至基底标高,经地基钎探,由建设单位、监理单位、施工单位相关人员进行现场地基验收后,根据钎探点数据基底土质情况,确定施工电梯基础要求进行换填处理,采用毛石换填至施工电梯基底设计标高。
毛石混凝土换填施工方案定稿版
毛石混凝土换填施工方案定稿版一、施工范围本次毛石混凝土换填施工范围为XX区域内的道路边坡和非机动车道路的换填工程。
二、施工目标1.加固道路边坡和非机动车道路,提高道路的承载能力和稳定性。
2.提高道路的防滑性能,减少交通事故的发生。
3.保障道路交通的安全、畅通和便利。
三、施工工艺1.准备工作:1.打桩定线,确保施工的准确性和一致性。
2.清理施工区域,清除杂物和垃圾。
3.对边坡进行修整,确保边坡表面平整。
2.桩基施工:1.根据设计要求,进行桩基的布设和定位。
2.使用挖掘机进行挖土,确保桩基的稳定性。
3.出土材料进行筛分,取出符合规定规格的土石,以备后续填筑使用。
4.对桩基进行清理,并进行检查和测试。
3.围护结构施工:1.在桩基的基础上,采用毛石混凝土进行换填。
2.施工时,先将石块进行排序,然后按照设计要求进行逐层填充。
3.每填充一层,需进行夯实和振实处理,确保填充物的密实度和稳定性。
4. 毛石混凝土的厚度根据设计要求确定,一般不小于30cm。
4.边坡修整:1.毛石混凝土换填完成后,对边坡进行修整。
2.对边坡进行整平,确保边坡的平整和坡度的一致。
3.对边坡的表面进行砂石覆盖,以提高边坡的美观性和保持坡面的稳定。
四、施工要求1.施工过程中,应按照设计要求进行换填和夯实。
2.施工现场应设置合理的安全警示标志,确保施工区域的安全。
3.施工人员应熟悉施工工艺和施工要求,保证施工质量。
4.施工材料应符合国家相关标准,确保施工质量和工程的耐久性。
5.施工完毕后,应进行验收和监测,确保工程质量和施工效果。
五、安全措施1.施工现场应划定安全区域,禁止非施工人员进入。
2.施工人员应佩戴相关安全防护用品,如安全帽、防护眼镜等。
3.施工现场应设置警示标志,并配备相关安全设施和救生器材。
4.施工人员应进行安全培训,了解施工过程中的安全风险和应急处理措施。
5.施工期间,应密切关注天气情况,确保施工过程的安全性。
六、施工周期根据工程规模和施工条件,初步估计施工周期为XX个工作日。
毛石换填施工方案及对策
. .. . .目录一、地基处理依据 (1)二、毛混凝土施工工艺 (1)二、施工案 (1)1、施工准备 (1)2、施工标准 (1)3、毛混凝土施工 (2)4、工艺流程 (2)5、人员配置 (4)6、作业面临时脚手架搭设 (4)四、质量标准 (4)五、成品保护 (5)六、应注意的质量问题 (5)七、安全施工要求 (5)一、地基处理依据本工程基础土按照图纸设计土挖至基底标高,鉴于现场实际,基底土质达不到设计要求,从地基整体均匀受力考虑,由XX、建设单位、监理单位相关人员进行现场地基查看后,根据基底土质情况,要求进行加深处理,继续下挖至到设计要求的持力层,对超挖围采用C20毛砼浇筑至原设计梁底垫层标高顶。
二、毛混凝土施工工艺毛混凝土就是在混凝土中加入大量的毛,毛一般用20*15*15公分到10*10*10公分的,块最大面不能大于构件宽度的1/2,在地下超挖部分或基础底部商品混凝土浇筑过程中人工抛入。
毛砼一般应用于大体积结构,可以降低造价减少因砼水化热引起的温度裂缝。
砼中掺用的毛应选用坚实、未风化、无裂缝洁净的料,强度等级不低于MU20,饱和抗压强度大于300kg/cm²,清洗干净;毛尺寸不应大于所浇部位最小宽度的1/3,且不得大于300mm,表面如有污泥、水锈,应用水冲洗干净。
毛投放时,必须用木板和溜槽向下滑落并不得有泥土带入,不得随意乱抛,毛的强度必须大于设计砼的强度,不得有风化等不合格的毛。
对于阶梯形基础,每一阶高应整分浇筑层,并有二排毛,每阶表面要基本抹平;对于锥形基础,应注意保持斜面坡度的正确与平整,毛不露于砼表面。
其他要求同普通砼。
混凝土的强度为C20。
一、施工案1、施工准备将基槽所需加深部位按确定深度采用挖掘机挖运后,人工清槽,在基槽外挖集水坑两个,采用明沟引水入坑、污水泵抽排水,确保基底无积水。
基础轴线尺寸、基底标高和地质情况均经过检查,并应办完隐检手续。
基底所有浇筑部位的马道或溜槽及安全防护均已搭设完毕,并经检查验收。
毛石换填施工方案
地基处理方案编制单位:编制人:编制日期:目录一、编制依据 (3)二、编制说明 (3)三、工程概况 (5)四、毛石混凝土施工工艺 (6)五、施工方案 (6)六、应注意的质量问题 (11)七、安全施工要求 (11)一、编制依据1、《地质勘查报告》2、施工图纸3、施工组织设计4、《建筑地基基础设计规范》 GB500075、《混凝土强度检验评定标准》(GBJ50107—2010)二、编制说明按照图纸设计,土方挖至基底标高,鉴于现场实际,基底土质达不到设计要求,从地基整体均匀受力考虑,由设计院、建设单位、监理单位相关人员进行现场地基查看后,根据基底土质情况,要求局部进行地基处理,继续下挖至到设计要求的持力层,对超挖范围采用C20毛石砼浇筑至原设计梁底垫层标高顶,地基处理深度为0.4米--1.5米不等。
换填主要位置在B塔南侧区域,B塔3-7轴交A-E轴区域(如图示部分)。
换填方量为600方。
三、工程概况四、毛石混凝土施工工艺毛石混凝土就是在混凝土中加入大量的毛石,毛石一般用20x15x15公分到10x10x10公分的,石块最大面不能大于构件宽度的1/2,在地下超挖部分或基础底部商品混凝土浇筑过程中人工抛入。
毛石砼一般应用于大体积结构,可以降低造价减少因砼水化热引起的温度裂缝。
砼中掺用的毛石应选用坚实、未风化、无裂缝洁净的石料,强度等级不低于MU30,饱和抗压强度大于300kg/cm²,清洗干净;毛石尺寸不应大于所浇部位最小宽度的1/3,且不得大于300mm,表面如有污泥、水锈,应用水冲洗干净。
毛石投放时,不得有泥土带入,不得随意乱抛,毛石的强度必须大于设计砼的强度,不得有风化石等不合格的毛石。
对于阶梯形基础,每一阶高内应整分浇筑层,并有二排毛石,每阶表面要基本抹平;对于锥形基础,应注意保持斜面坡度的正确与平整,毛石不露于砼表面。
混凝土的强度为C20。
五、施工方案1、施工准备基础轴线尺寸、基底标高和地质情况均经过检查,并应办完隐检手续。
毛石换填施工方案08586
地基处理方案编制单位:编制人:编制日期:目录一、编制依据1二、编制说明2三、工程概况2四、毛石混凝土施工工艺 3五、施工方案 4六、应注意的质量问题9七、安全施工要求9一、编制依据1、《地质勘查报告》2、施工图纸3、施工组织设计4、《建筑地基基础设计规范》 GB500075、《混凝土强度检验评定标准》(GBJ50107-2010)二、编制说明按照图纸设计,土方挖至基底标高,鉴于现场实际,基底土质达不到设计要求,从地基整体均匀受力考虑,由设计院、建设单位、监理单位相关人员进行现场地基查看后,根据基底土质情况,要求局部进行地基处理,继续下挖至到设计要求的持力层,对超挖范围采用C20毛石砼浇筑至原设计梁底垫层标高顶,地基处理深度为0.4米-—1。
5米不等。
换填主要位置在B塔南侧区域,B塔3-7轴交A-E轴区域(如图示部分)。
换填方量为600方.三、工程概况四、毛石混凝土施工工艺毛石混凝土就是在混凝土中加入大量的毛石,毛石一般用20x15x15公分到10x10x10公分的,石块最大面不能大于构件宽度的1/2,在地下超挖部分或基础底部商品混凝土浇筑过程中人工抛入。
毛石砼一般应用于大体积结构,可以降低造价减少因砼水化热引起的温度裂缝.砼中掺用的毛石应选用坚实、未风化、无裂缝洁净的石料,强度等级不低于MU30,饱和抗压强度大于300kg/cm²,清洗干净;毛石尺寸不应大于所浇部位最小宽度的1/3,且不得大于300mm,表面如有污泥、水锈,应用水冲洗干净.毛石投放时,不得有泥土带入,不得随意乱抛,毛石的强度必须大于设计砼的强度,不得有风化石等不合格的毛石。
对于阶梯形基础,每一阶高内应整分浇筑层,并有二排毛石,每阶表面要基本抹平;对于锥形基础,应注意保持斜面坡度的正确与平整,毛石不露于砼表面。
混凝土的强度为C20.五、施工方案1、施工准备基础轴线尺寸、基底标高和地质情况均经过检查,并应办完隐检手续。
模板按设计及规范要求支设完毕,已经经过检查,符合设计要求,办完预检。
综合楼毛石混凝土基础换填施工方法
山西保利平山煤业股分综合楼(区队办公楼)毛石混凝土基础换填施工措施编制人:赵陆栆矿集团中兴修安工程目录一、地基处置依据------------------------------------------3二、施工方案----------------------------------------------3三、质量标准----------------------------------------------4四、平安施工要求------------------------------------------4五、施工贯彻记录------------------------------------------6综合楼(区队办公楼)毛石砼基础处置施工方案一、地基处置依据:该工程基础土方依照图纸设计土方挖至基底标高,经地基钎探,由设计院、建设单位、监理单位相关人员进行现场地基验收后,依照钎探点数据基底土质情形,确信A轴--B轴、⑦轴--⑩轴间,要求进行加深处置,继续下挖深度为1.5米,采纳C15毛石砼浇筑至原设计基础垫层上部标高,下挖1.5米后土质达不到设计要求的部位需要继续加深直至开挖到设计要求的持力层。
二、施工方案一、施工预备:将基槽所需加深部位按确信深度采纳卡特323型挖掘机挖运后,人工清槽,将西侧及南侧两处原地下沟底渗水部位再进行下挖600-800mm深,在基槽外挖集水坑两个,采纳明沟引水入坑、污水泵抽排水,确保基底无积水;基底土方浮土清理后,采纳底部干铺砂浆摆砌毛石,周边均留设30mm左右间隙,利用干拌砂浆填缝捣实,然后采纳压路机在毛石上部进行逐层碾压,达到密实,砌石高度与基底标高上平。
二、毛石混凝土施工:由于工程量较大,为确保工程进度及施工质量,决定采纳砼泵车进行泵送砼浇筑施工,毛石输送采纳徐工50装载机运入基槽浇筑作业面,人工投放毛石,砼施工每500mm高度采纳插入式振动器将砼振捣密实,为便于作业人员投放毛石、砼振捣等,特将施工顺序制定为:先由西向东进行砼浇筑施工,施工至东侧坡道段采取由北向南施工。
毛石换填施工方案
地基处理筹划之五兆芳芳创作编制单位:编制人:编制日期:目录一、编制依据1二、编制说明1三、工程概略2四、毛石混凝土施工工艺 3五、施工筹划 4六、应注意的质量问题 9七、平安施工要求 10一、编制依据1、《地质勘查陈述》2、施工图纸3、施工组织设计4、《修建地基根本设计标准》 GB500075、《混凝土强度查验评定尺度》(GBJ50107—2010)二、编制说明依照图纸设计,土方挖至基底标高,鉴于现场实际,基底土质达不到设计要求,从地基整体均匀受力考虑,由设计院、扶植单位、监理单位相关人员进行现场地基查抄后,按照基底土质情况,要求局部进行地基处理,持续下挖至到设计要求的持力层,对超挖规模采取C20毛石砼浇筑至原设计梁底垫层标高顶,地基处理深度为0.4米--1.5米不等.换填主要位置在B塔南侧区域,B塔3-7轴交A-E轴区域(如图示部分).换填方量为600方.三、工程概略四、毛石混凝土施工工艺毛石混凝土就是在混凝土中参加大量的毛石,毛石一般用20x15x15公分到10x10x10公分的,石块最大面不克不及大于构件宽度的1/2,在地下超挖部分或根本底部商品混凝土浇筑进程中人工抛入.毛石砼一般应用于大体积结构,可以下降造价削减因砼水化热引起的温度裂缝.砼中掺用的毛石应选用坚实、未风化、无裂缝洁净的石料,强度等级不低于MU30,饱和抗压强度大于300kg/cm²,清洗洁净;毛石尺寸不该大于所浇部位最小宽度的1/3,且不得大于300mm,概略如有污泥、水锈,应用水冲洗洁净.毛石投放时,不得有泥土带入,不得随意乱抛,毛石的强度必须大于设计砼的强度,不得有风化石等不合格的毛石.对于阶梯形根本,每一阶高内应整分浇筑层,并有二排毛石,每阶概略要根本抹平;对于锥形根本,应注意保持斜面坡度的正确与平整,毛石不露于砼概略.混凝土的强度为C20.五、施工筹划1、施工准备根本轴线尺寸、基底标高和地质情况均经过查抄,并应办完隐检手续.模板按设计及标准要求支设完毕,已经经过查抄,合适设计要求,办完预检.地基情理洁净,集水坑、排水沟按设计及标准要求处理完毕,并经检查验收合适要求.2、施工尺度(1)、查抄模板的位置、标高、截面尺寸、垂直度是否正确.接缝是否严密,支撑是否牢固.此外,还要消除模板内的木屑、积水等杂物.在浇筑砼进程中,要安插专人配合进行模板的不雅察和修整任务.(2)、资料、机具、道路:对资料主要查抄其品种、规格、数量和质量.机具主要查抄其数量,运转是否正确.运输道路主要查抄其是否平坦,运输东西能否直接达到多个浇筑部位.(3)、做好避免水、电供给中断准备.了解天气预报,准备好防雨措施.对机械毛病做好修理和改换的准备.夜间施工准备好照明设备.(4)、做好平安设施查抄.平安与技巧交底、劳动力的分工以及其他组织任务.3、毛石混凝土施工混凝土和毛石配合比:毛石的投放量占砼的总体积的40%左右,本工程混凝土为C20混凝土,毛石粒径≤300mm.概略如有污泥、水锈,应用水冲洗洁净.毛石运送采取装载机运入基槽浇筑作业面,投放毛石,将毛石搅拌均匀后采取拔出式振动器将混凝土振捣密实,大的毛石采取破碎的办法包管粒径满足设计要求.4、工艺流程槽底或模板内清理→支模板→混凝土浇筑→填毛石→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护(1)清理:在地基或基土上清除淤泥和杂物,并应有防水和排水措施.对于枯燥土应用水润湿,概略不得留有积水.在支模的板内清除垃圾、泥土等杂物,并浇水润湿木模板,堵塞板缝和孔洞.(2)混凝土运输:本工程混凝土采取泵送商品混凝土,混凝土运输进程中要保持良好的均匀性.不离析、不漏浆.包管混凝土具有设计配合比所法则的坍落度.混凝土在初凝前进入模板并捣实完毕,同时要包管混凝土能连续浇筑.当运距较远时,可掺缓凝剂来延长凝结时间.(3)模板工程1)模板组装前,施工人员应熟悉施工图和模板施工设计,现场应有能满足模板组装和查抄需要的丈量控制点.2)模板装置前,应涂刷适宜的脱模剂,便于拆模.3)斜撑下的概略应平整,并有足够的支撑面积.支撑下应铺设垫板,斜度的角度不宜大于60度.根本模板应支撑牢固,其支撑在土地正面时,应加设垫板.应在基底预埋地锚.模板装置完工,应查抄校正.查抄无误后,应对砼的浇筑标高在模板上画线,标示清楚.(4)混凝土的浇筑浇筑混凝土时,采取斜面分层法“一个坡度,薄层浇筑,循序渐进,一次到位”,这种自然流淌形成斜坡混凝土的办法.浇筑完毕,然后再大面积地浇筑混凝土.为包管混凝土浇筑不产生离析现象,自由下落高度不该超出2m.混凝土的浇筑应分层连续进行,一般分层厚度为振捣器作用部分长度的1.25倍,最大不超出500mm.浇灌时,应先铺一层80mm~150mm厚混凝土打底,再铺上毛石,毛石拔出砼约一半后,再灌砼,填满所有空隙,再铺上毛石,每浇捣一层(约200~250mm厚),铺上一层毛石,直至根本顶面,保持毛石顶部有良多于100mm厚的混凝土笼盖层,毛石砼的厚度不宜小于400mm.毛石铺放应均匀排列,使大面向下,小面向上,毛石与毛石不克不及直接接触形成堆砌,必须要砼填充,毛石的纹理应与受力标的目的垂直.毛石投放时,必须用木板和溜槽向下滑落其实不得有泥土带入,不得随意乱抛,在抛石较密的地方,应有专人进行二次投放以确保毛石间距被混凝土填充.毛石间距一般不小于100mm,离开模板距离不该小于150mm(以振捣时不损坏模板其实不得有毛石外露为原则),包管每块毛石均被混凝土包裹,使振动棒能在其中进行振捣.振捣时应避免振捣棒触及毛石、模板和基槽壁.用拔出式振捣器应直上直下、快插慢拔,插点应均匀排列,逐点移动,层层扣搭,顺序进行,不得遗漏,时间掌握好,操纵要细心,做到振捣密实.混凝土应连续浇灌完毕,混凝土不克不及连续浇筑时,一般超出2h,应按施工缝处理.施工缝应留在混凝土与毛石交代处,使毛石露出混凝土面一半,并按标准要求进行接缝处理.浇筑混凝土时,应经常注意不雅察模板、支架、管道和预留孔有无走动情况.当发明有变形、位移时,应立即停止浇筑,并实时处理好,再持续浇筑.混凝土的找平:混凝土振捣密实后,概略应用木抹子搓平.混凝土的养护:混凝土浇筑完毕后,为了包管已浇筑好的混凝土在法则龄期内达到设计要求的强度,并避免产生收缩裂缝等,应在12h内加以笼盖和浇水,浇水次数应能保持混凝土有足够的润湿状态.养护期一般良多于7昼夜.待混凝土强度达到可拆模时,应即时裁撤木板和马道,确保上部施工的顺利进行.5、人员配置现场工长对施任务业进行指挥担任,施工班组长及技巧人员现场对浇筑部位进行指导,督促施工人员严格依照施工顺序及施工工艺进行作业.6、质量尺度(1)混凝土所用的水泥、水、骨料、外加剂等必须合适施工标准和有关尺度的法则.(2)混凝土的配合比、原资料计量、搅拌、养护和施工缝处理,必须合适施工标准的法则.(3)评定混凝土强度的试块,必须按《混凝土强度查验评定尺度》(GBJ50107—2010)的法则取样、制作、养护和试验.其强度必须合适施工标准的法则.(4)对设计不允许有裂缝的结构,严禁出现裂缝;设计允许出现裂缝的结构,其裂缝宽度必须合适设计要求.(5)混凝土应振捣密实,蜂窝面积一处不大于200cm²,累计不大于400cm²,无孔洞.(6)无裂缝无夹渣层,毛石无干靠现象.六、应注意的质量问题1、混凝土不密实,有蜂窝麻面:主要由于振捣欠好、漏振、配合比禁绝或模板裂缝漏浆等原因造成.2、概略不服、标高禁绝、尺寸增大:由于水平标记的线或木橛禁绝,操纵时未认真找平,或模板支撑不牢等原因造成.3、裂缝夹渣:施工缝处混凝土结合欠好,有杂物.主要是未认真清理而造成.4、不法则裂缝:根本太长而收缩,上下层混凝土结合欠好,养护不敷,或拆模过早而造成.七、平安施工要求1、凡进入施工现场人员都必须正确佩戴好平安帽.2、严禁施工人员酒后作业;毛石混凝土回填进程中,需安插专人指挥场内车辆行驶;机械邻近严禁站人.3、施工人员应注意避免毛石滑脱碰手伤人,在施工中切实做到“三不伤害”.4、砼振捣施任务业前,施工人员应全面查抄振捣器电路绝缘完好情况,作业中施工人员应正确操纵设备,严禁对电缆乱拉乱砸.5、机械操纵人员在施工前应对机械设备进行全面查抄及养护,发明问题实时整修,确保机械设备在施工中平安可靠.6、夜间施工应提前将照明设施装置完毕,并对照明线路进行全面查抄,避免漏电短路等.8、要随时注意边坡的稳定性,安插专业人员不雅察边坡动态情况有无异常,避免塌方事故产生.如有异常情况,人员马上撤离现场,确保人员平安,并实时通知相关单位进行加固处理以便消除隐患.10、在毛石根本上,不宜吊挂重物,也不宜作为其他施工临时设备、支撑的支撑点.11、基坑周围应设防护栏并有醒目标记.。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基础超深部位毛石混凝土换填方案
一、工程概况
本工程为四川阿艾夫物联网投资有限公司投资的射频集成电路
和智能网络技术产业项目一期建设工程,位于成都市双流县公兴镇物
联大道。
一期工程为1#-6#楼,地下1层,地上3、4、6、9层;框架
结构建筑,总建筑面积114643.11㎡。
设计单位是四川奥地建筑设计有限公司,地勘单位是四川省蜀通岩土工程公司。
1#楼、5#楼A及地下室基础承载力,根据甲方提供的设计施工图结合地堪报告,在实际土方开挖中,局部确有超深;因开挖后发现以上超深部位工程地质剖面土层分布较为复杂,涉及范围大,在地勘人员现场鉴别指导下,清除杂填土之后1#楼6-16轴范围超挖深度为相对标高-2.84m~5.83m,5#A楼1~5轴/D~G轴范围超挖深度为相对标高-1.70m~5.27m。
鉴于现场实际情况,从地基整体均匀受力考虑,根据设计图纸说明及2013年6月14日建设单位、监理单位、设计单位、地堪单位、施工单位五家责任主体召开的基础超深部位采用C15混凝土换填施工专题会议一致认同的结果;对超深范围均采用C15毛石混凝土,整体铺垫至独立基础、条形基础、抗水板基础垫层标高。
二、编制依据
1、射频集成电路和智能网络技术产业项目一期工程施工图纸及基础超深部位换填专题会议结果。
2、射频集成电路和智能网络技术产业项目岩土工程勘察报告
3、《地基与基础工程工质量验收规范》(GB 50202—2002)
4、《建筑工程施工质量验收统一标准》(GB 50300—2001)
5、《混凝土结构工程施工质量验收规范》(GB50204-2002)
6、根据公司以往承建类似工程工作经验及工程现场实际情况;
三、施工准备
毛石混凝土施工中,参入的毛石一般为体积的25%左右,毛石的粒径控制在200以下;具体操作先放浆再放入毛石、保证浆体充分包裹住,毛石在结构体空间中应保证其布置均匀。
毛石应选用坚实、未风化、无裂缝、洁净的石料,强度等级不低于MU20;毛石尺寸不应大于所浇部位最小宽度的1/3,且不得大于30cm;表面如有污泥、水锈,应用水冲洗干净。
四、操作工艺
工艺流程:清理基槽→支设模板→浇筑砼→填毛石→浇筑砼→填毛石→浇筑砼找平→养护
1、独立超深部位模板支设详附图
2、毛石混凝土的厚度不宜小于40cm。
浇筑时,应先铺一层8~15cm厚混凝土打底,再铺上毛石,毛石插入混凝土约一半后,再灌混凝土,填满所有空隙,再逐层铺砌毛石和浇筑混凝土,直至设计基底标高,保持毛石顶部有不少于10cm厚的混凝土覆盖层。
所掺加毛石数量应控制不超过基础体积的25%。
3、毛石铺放应均匀排列,使大面向下,小面向上,毛石间距一般不小于10cm,离开模板或槽壁距离不小于15cm,以保证能在其间插入振动棒进行捣固和毛石能被砼包裹。
振捣时应避免振动棒碰撞毛石、模板和基槽壁。
五、施工方法
1、混凝土和毛石的配合比,按每50cm 左右厚为一层分层施工。
该砼为C15 混凝土,毛石粒径≤20cm,采用集中搅拌站搅拌,罐车运输泵车输送混凝土施工工艺。
这样就能解决混凝土的分层和铺摊不均匀问题。
浇筑过程中先浇筑混凝土,人工投掷毛石,把毛石搅拌均匀后并进行振捣。
大的毛石采用人工破碎的方法保证粒径满足设计要求。
2、毛石砼振捣密实,选有经验的工人进行振捣,振捣棒快插慢拔,插点均匀,采用交错式的移动次序。
振捣点间距为40cm,时间为20~30秒,以表面泛浆、不大量冒气泡且不显著下沉为准。
每次的砼浇筑层厚度控制在25~35cm之间,并为使分层浇筑的上、下层砼结为整体,振捣器应插入下面一层砼中5~10cm。
4、砼浇筑12小时后,浇水保湿。
待混凝土强度达到可拆模时,应即时拆除模板和马道,及时回填,确保上部施工的顺利进行。
六、质量保证措施:
1.方案确定后,组织有关人员学习,并向施工班组交底。
2.外加剂管理:根据砼工作量,结合气温、外加剂说明书、施工配合比掺加量等具体情况,检查应用量和实用量,保证二者基本相符。
3.在整个施工过程中,管理人员必须旁站监督,确保夏季施工措施实施,保证夏季施工质量。
七、施工安全控制措施
1.进入现场必须戴好安全帽,并正确使用个人劳动防护用具,操作人员必须身体健康。
2.抛填毛石时,应随时注意其他施工人员的行为,避免互相伤害。
3.配备好夏季施工劳动用品如手套、口罩、雨衣、雨靴。
4.施工时如接触热源、热水,要防止烫伤。
5.脚手架、工作平台和斜道应绑扎牢固。
若有探头板时应及时绑扎搭好,脚手架上的钉子等障碍物应清除干净。
6.浇筑地下工程的砼前应检查土边坡有无裂缝、坍塌等现象。
7.夜间施工必须有足够的照明,临时用电必须有专业电工值班,统一操作,严禁私拉乱接违章作业。
在深坑和潮湿地点施工必须使用36V 低压安全照明。
8.应经常检查脚手架的接头处是否牢固,检查安全防护设置是否齐全。
走道及跳板通道,应经常清扫或进行防滑处理。
9.酒后及患有高血压、心脏病等人员,严禁参加高空作业。
广东电白建设集团有限公司
阿艾夫项目
2013年8月19日。
