钢筋绑扎、连接施工方案
钢筋绑扎施工方案(3篇)
第1篇一、工程概况本工程为XX大厦项目,位于XX市XX区,总建筑面积为XX万平方米,地上XX层,地下XX层。
本方案针对本工程钢筋绑扎施工进行详细规划,确保施工质量、安全、进度及文明施工。
二、施工准备1. 施工图纸及规范:熟悉施工图纸,掌握设计要求,了解相关规范和标准。
2. 材料准备:确保钢筋、绑扎丝、水泥、砂石等材料符合质量要求。
3. 施工设备:准备钢筋切断机、钢筋弯曲机、钢筋调直机、绑扎工具等施工设备。
4. 人员准备:组织具备钢筋绑扎施工经验的施工队伍,进行技术交底和安全教育。
5. 施工场地:确保施工场地平整、整洁,满足施工要求。
三、施工工艺1. 钢筋加工(1)钢筋下料:根据施工图纸,计算钢筋长度,确保下料准确。
(2)钢筋调直:使用钢筋调直机对钢筋进行调直,调直后钢筋不得有弯折、扭曲等现象。
(3)钢筋弯曲:根据设计要求,使用钢筋弯曲机对钢筋进行弯曲,弯曲角度准确。
2. 钢筋绑扎(1)绑扎顺序:按照施工图纸,从底层开始向上层绑扎,确保各层钢筋位置准确。
(2)绑扎要求:钢筋绑扎应牢固、平整、无漏筋现象,绑扎间距应符合设计要求。
(3)钢筋接头:采用绑扎丝搭接,搭接长度应符合规范要求。
(4)保护层厚度:确保保护层厚度符合设计要求,防止钢筋锈蚀。
3. 钢筋焊接(1)焊接材料:选用符合规范要求的焊接材料。
(2)焊接设备:使用具备焊接功能的设备,确保焊接质量。
(3)焊接工艺:按照规范要求,进行焊接作业,确保焊接质量。
4. 钢筋验收(1)验收标准:按照设计要求和规范标准,对钢筋进行验收。
(2)验收程序:由施工方、监理方、甲方共同进行验收。
四、施工质量控制1. 材料质量控制:确保钢筋、绑扎丝、水泥、砂石等材料符合质量要求。
2. 施工过程控制:加强施工过程中的质量控制,确保施工质量。
3. 验收质量控制:严格按照验收标准进行验收,确保工程质量。
五、施工安全措施1. 安全教育:对施工人员进行安全教育,提高安全意识。
2. 施工现场管理:确保施工现场整洁、有序,防止安全事故发生。
房屋柱子钢筋绑扎施工方案
房屋柱子钢筋绑扎施工方案1. 引言本文档旨在对房屋柱子钢筋绑扎施工方案进行详细说明。
钢筋绑扎是建筑工程中非常重要的一项工作,确保房屋柱子的结构强度和稳定性。
本方案主要包括材料准备、绑扎流程、安全考虑等方面的内容。
2. 材料准备2.1 钢筋钢筋是房屋柱子的骨架,起到增强结构强度的作用。
在绑扎施工前,需要准备好符合设计要求的钢筋材料,并进行质量检验。
常用的钢筋规格有HRB335、HRB400等。
2.2 绑扎工具绑扎工具主要包括钢筋绑扎机、钢筋绑扎线、钢筋剪等。
钢筋绑扎机可以大大提高工作效率,确保绑扎的牢固性。
3.1 布置钢筋在进行钢筋绑扎前,需要根据设计图纸的要求,将钢筋进行布置。
钢筋的布置应满足结构和强度的要求,保证房屋柱子的稳定性。
3.2 绑扎方法钢筋绑扎的方法可以分为手工绑扎和机械绑扎两种。
以下是手工绑扎的流程:1.将钢筋按设计要求进行交叉叠放,确保钢筋之间有足够的间隔。
2.选取合适的钢筋绑扎线,通过绑扎机或手工将钢筋捆扎在一起。
绑扎线的张力应适中,不宜过紧或过松。
3.每个绑扎点至少进行两道绑扎,确保钢筋之间的连接牢固可靠。
绑扎的顺序应从底部向上逐层进行,确保每层钢筋的绑扎都得到充分的注意。
在绑扎过程中,需要注意不同位置的绑扎点的数量和间距,以确保钢筋的均匀分布和结构的稳定性。
4. 安全考虑在进行房屋柱子钢筋绑扎施工时,需要注意以下安全事项:•操作人员应佩戴合适的防护装备,如手套、安全帽等,以免受伤。
•在进行机械绑扎时,要确保机械设备的安全运行,维护设备时要切断电源。
•绑扎过程中要注意操作的准确性和绑扎的牢固性,确保绑扎结果符合要求。
5. 总结本文档对房屋柱子钢筋绑扎施工方案进行了详细的说明,包括材料准备、绑扎流程和安全考虑等内容。
只有在遵循正确的绑扎流程和注意安全事项的前提下,才能确保房屋柱子的结构强度和稳定性。
钢筋绑扎、钢筋焊接施工方案
钢筋绑扎、钢筋焊接施工方案
本施工方案旨在确保钢筋绑扎和钢筋焊接工作的高效、安全和质量。
以下是我们的施工步骤和程序:
钢筋绑扎施工步骤
1. 准备工作:清理施工区域,确保基础和底模的准备工作已完成。
2. 钢筋布置:根据设计图纸将钢筋按要求布置在施工区域。
3. 切割和弯曲:根据需要,使用适当的工具对钢筋进行切割和弯曲。
4. 清洁和除锈:清洁钢筋表面并除去锈蚀。
5. 手工绑扎:使用合适的绑扎工具将钢筋牢固地绑扎在一起,确保稳固和准确性。
6. 检查和修正:对绑扎的钢筋进行检查,纠正任何不符合要求的地方。
7. 定位和支撑:根据需要,使用正确的支撑和定位设备确保钢筋在混凝土浇筑时的正确位置和间距。
钢筋焊接施工步骤
1. 准备工作:清理施工区域,确保安全措施已就位。
2. 钢筋定位:根据设计图纸和施工要求,在预定位置上标记钢
筋焊接位置。
3. 准备焊接:使用合适的焊接工具和设备,准备焊接所需的电极、焊条和其他材料。
4. 焊接操作:按照焊接工艺规程进行焊接操作,确保焊接质量
和连接的强度。
5. 检查和修正:对焊接部位进行检查,如果发现任何焊缝不符
合要求或存在缺陷,及时修正。
6. 清理和保护:对焊接部位进行清理,确保其免受污染和腐蚀,采取必要的保护措施。
请注意,以上步骤仅为一般性指导,具体的施工步骤应根据项
目要求和设计要求进行调整和优化。
在施工过程中,应严格遵守相
关安全规定和法律法规,确保施工人员的安全和施工质量。
柱钢筋绑扎安装施工方案
一、工程概况本工程为某住宅楼项目,共12层,采用钢筋混凝土框架结构。
柱钢筋绑扎安装是本工程的重要组成部分,为确保工程质量,特制定本施工方案。
二、施工准备1. 材料准备:钢筋、绑扎丝、模板、支撑、马凳等。
2. 人员准备:施工队伍、技术负责人、质量检查员等。
3. 工具准备:卷尺、水平尺、直角尺、钢筋切断机、钢筋弯曲机等。
三、施工工艺流程1. 柱钢筋加工:根据设计图纸,对钢筋进行下料、弯曲、剪切等加工。
2. 模板安装:按照设计要求,在柱子两侧安装模板,确保模板牢固、垂直。
3. 支撑安装:在模板上安装支撑,确保支撑牢固、稳定。
4. 钢筋绑扎:按照以下步骤进行:(1)套柱箍筋:按图纸要求间距,计算好每根柱箍筋数量,先将箍筋套在下层伸出的搭接筋上。
(2)画箍筋间距线:在立好的柱子竖向钢筋上,按图纸要求用粉笔划箍筋间距线。
(3)柱箍筋绑扎:按已划好的箍筋位置线,将已套好的箍筋往上移动,由上往下绑扎,采用缠扣绑扎。
(4)箍筋与主筋要垂直,箍筋转角处与主筋交点均要绑扎,主筋与箍筋非转角部分的相交点成梅花交错绑扎。
(5)箍筋的弯钩叠合处应沿柱子竖筋交错布置,并绑扎牢固。
(6)柱上下两端箍筋应加密,加密区长度及加密区内箍筋间距应符合设计图纸要求。
5. 检查验收:完成绑扎后,对钢筋绑扎质量进行检查验收,确保符合设计要求和规范标准。
四、施工质量控制1. 钢筋加工:确保钢筋加工尺寸准确,弯曲角度符合要求。
2. 模板安装:确保模板牢固、垂直,支撑稳定。
3. 钢筋绑扎:确保钢筋绑扎牢固、密实,符合设计要求和规范标准。
4. 检查验收:对钢筋绑扎质量进行检查验收,确保符合设计要求和规范标准。
五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 高处作业时,必须系好安全带,并设置安全防护网。
3. 机械设备操作人员必须经过专业培训,取得操作资格证书。
4. 施工现场设置明显的安全警示标志。
六、施工进度安排根据工程进度要求,合理安排施工计划,确保柱钢筋绑扎安装工作按时完成。
绑扎钢筋工程施工方案
绑扎钢筋工程施工方案一、工程概况1. 工程名称:XX项目钢筋绑扎工程2. 工程地点:XX省XX市XX区3. 工程内容:本工程主要包括对建筑、桥梁、道路等工程中的钢筋进行绑扎作业。
二、施工准备1. 施工前的文明施工工作:为了确保施工过程中的安全、文明施工,应提前进行施工区域的清理,确保施工场地整洁干净,并进行文明施工宣传教育工作。
2. 施工现场的准备:施工前应对施工现场进行勘察,了解施工环境和条件,做好施工准备工作。
3. 施工人员的准备:为确保施工过程安全、高效进行,应对参与绑扎作业的人员进行培训,了解相关安全操作规程,确保工作人员身体健康,具备相关技能和经验。
4. 施工材料的准备:按照设计要求和工程需要,准备好各种绑扎用的钢筋、绑扎工具等相关施工材料。
三、施工技术要求1. 施工过程中应按照设计要求和工程图纸进行操作,严格控制钢筋尺寸和位置,确保钢筋的连接牢固、位置准确。
2. 施工过程中应注意对钢筋的清理,去除杂物和腐蚀等不良现象。
3. 绑扎钢筋时应使用扎矩头,严禁捏扎以及使用捆扎铁丝等非正规操作。
4. 在绑扎钢筋时,应严格按照设计要求和相关规范进行绑扎操作,确保绑扎牢固、连接完好。
五、施工措施1. 巡视检查:在进行绑扎作业前,应对施工现场进行巡视检查,确保施工环境安全、整洁,并检查施工资料和工具的准备情况。
2. 文明施工:施工过程中要求施工人员文明礼貌,不得随意丢弃垃圾,确保施工现场整洁,不得用火施工。
3. 安全防护:施工过程中应加强对施工现场的安全防护,特别是在高空、密闭空间等施工环境,应加强对施工人员的防护措施,确保施工人员的安全。
4. 施工记录:在施工过程中,应及时记录并保存施工记录,并定期进行汇总和整理,以便于工程的跟踪监管。
六、质量验收1. 施工过程中应定期进行质量检查,确保钢筋的尺寸、位置等符合设计要求和相关规范。
2. 完成绑扎作业后,应进行钢筋的验收,并做好相应的验收记录和报告。
3. 在施工完成后,应对工程进行综合验收,确保钢筋绑扎工程质量符合要求。

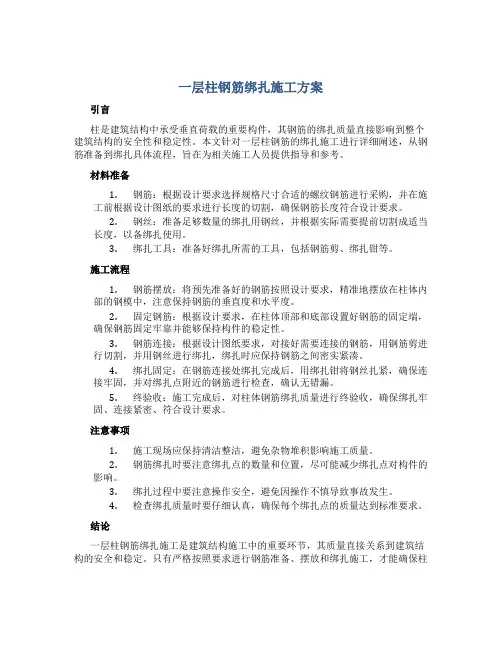

一层柱钢筋绑扎施工方案
一层柱钢筋绑扎施工方案引言柱是建筑结构中承受垂直荷载的重要构件,其钢筋的绑扎质量直接影响到整个建筑结构的安全性和稳定性。
本文针对一层柱钢筋的绑扎施工进行详细阐述,从钢筋准备到绑扎具体流程,旨在为相关施工人员提供指导和参考。
材料准备1.钢筋:根据设计要求选择规格尺寸合适的螺纹钢筋进行采购,并在施工前根据设计图纸的要求进行长度的切割,确保钢筋长度符合设计要求。
2.钢丝:准备足够数量的绑扎用钢丝,并根据实际需要提前切割成适当长度,以备绑扎使用。
3.绑扎工具:准备好绑扎所需的工具,包括钢筋剪、绑扎钳等。
施工流程1.钢筋摆放:将预先准备好的钢筋按照设计要求,精准地摆放在柱体内部的钢模中,注意保持钢筋的垂直度和水平度。
2.固定钢筋:根据设计要求,在柱体顶部和底部设置好钢筋的固定端,确保钢筋固定牢靠并能够保持构件的稳定性。
3.钢筋连接:根据设计图纸要求,对接好需要连接的钢筋,用钢筋剪进行切割,并用钢丝进行绑扎,绑扎时应保持钢筋之间密实紧凑。
4.绑扎固定:在钢筋连接处绑扎完成后,用绑扎钳将钢丝扎紧,确保连接牢固,并对绑扎点附近的钢筋进行检查,确认无错漏。
5.终验收:施工完成后,对柱体钢筋绑扎质量进行终验收,确保绑扎牢固、连接紧密、符合设计要求。
注意事项1.施工现场应保持清洁整洁,避免杂物堆积影响施工质量。
2.钢筋绑扎时要注意绑扎点的数量和位置,尽可能减少绑扎点对构件的影响。
3.绑扎过程中要注意操作安全,避免因操作不慎导致事故发生。
4.检查绑扎质量时要仔细认真,确保每个绑扎点的质量达到标准要求。
结论一层柱钢筋绑扎施工是建筑结构施工中的重要环节,其质量直接关系到建筑结构的安全和稳定。
只有严格按照要求进行钢筋准备、摆放和绑扎施工,才能确保柱体钢筋的连接牢固、稳定可靠。
希望本文提供的施工方案能够对相关施工人员有所帮助,提高施工效率和质量。
墙体钢筋绑扎施工方案
墙体钢筋绑扎施工方案(1)施工流程墙边线放线、验线、清理T立筋检查调直、调正一钢筋接头τ钢筋绑扎(钢筋焊接)τ机电埋管一洞口加筋一检查验收(2 )施工要点1)墙筋绑扎前在两侧搭设操作脚手架,每步高度l∙8m ,脚手架上满铺跳板。
2)用塑料卡控制墙体钢筋保护层厚度,将塑料卡卡在墙外侧筋上,间隔600mm ,梅花形布置。
水平筋绑扎时拉通线绑扎,并设一道竖向梯子筋,以控制水平筋间距。
墙体的水平和竖向钢筋错开连接,接头率小于50%o墙体水平筋帮扎在竖向钢筋内侧,其摆放线在竖向钢筋上标出,保证水平一条线。
地下室外墙竖向钢筋在外,水平钢筋在内。
5)竖向梯子筋每道墙设置不少于两道,使用比墙筋大一号的钢筋制作,替代其位置上的主筋,每个梯子筋在每层墙筋的上中下三个位置的短筋长度比墙体每边少5mm,直接顶在木模板上,端头用切割机切割并刷防锈漆,这样既能保证水平筋间距又能保证墙体截面尺图5-36 竖向梯子筋构造在墙体上方设置一道水平梯子筋以控制竖向墙筋的间距,梯子筋设置在顶板上皮10cm处,浇注完混凝土后拆除,周转使用。
图5-37水平梯子筋构造图5-38水平梯子筋示意图6 )剪力墙水平钢筋的起步筋间距为距楼板(或底板)50mm ,具体做法详见下图:图5-39墙水平钢筋起步示意图7)墙体钢筋端头部位:水平方向要锚入端柱或构造柱中,墙体水平筋在暗柱两侧的位置包在暗柱主筋外侧,在暗柱端头的部位弯在暗柱主筋内侧;竖直方向应通长设置或锚入框架梁板或暗梁板中,墙体竖向钢筋在暗梁两侧的位置包在暗梁纵筋外侧,在顶端位置弯在暗梁纵筋下部,详见下图。
建板/ LaE图5-40墙体主筋与暗梁、暗柱主筋布置关系图12#铅丝绑扎/筋线盒-"二附加钢筋KJ | | 1........ ................... ...........线盒定位示意图说明:附加钢筋与主筋用粗铁丝绑扎图5-41细部钢筋绑扎节点7)各种机电预埋管和线盒在埋设时为了防止位置偏移,在预埋管和线盒用4根附加钢筋箍起来,再与主筋绑扎牢固。
基础钢筋绑扎施工方案
基础钢筋绑扎施工方案一、引言二、施工准备1.施工人员要经过培训,了解基础钢筋绑扎的操作规程和安全注意事项。
2.准备好所需的材料和工具,包括钢筋、绑扎线、绑扎钳等。
3.检查基础施工现场,确保符合设计要求和安全标准。
三、施工步骤1.钢筋的清理和切割(1)清理基础底板,确保表面平整干净,无灰尘和杂物。
(2)根据设计要求和荷载计算,将钢筋预先切割成适当的长度和形状。
2.钢筋的安装(1)根据图纸要求,在基础底板上标线,并使用牵引线等方法确定钢筋的位置和布置。
(2)按照钢筋直径和间距要求,用绑扎线将钢筋固定在基础底板上。
(3)将钢筋立起,使用绑扎线和绑扎钳将相邻钢筋连接在一起,确保连接紧密。
(4)钢筋的连接点要保证有足够的重叠长度,并用绑扎线绑紧。
3.钢筋的固定和绑扎(1)一旦钢筋的布置和连接完成,需要进行固定和绑扎。
(2)使用扣钢筋绷带等方法将钢筋连接点固定在基础底板上,确保位置稳定。
(3)使用绑扎钳将钢筋连接点进行绑扎,确保连接牢固。
四、安全注意事项1.施工人员必须穿戴好安全帽、安全鞋等个人防护用品。
2.施工现场应设置警示标识,并做好安全护栏。
3.施工过程中要注意防止碰撞或坠落造成的伤害。
4.在绑扎钢筋时要注意用力均匀,避免出现弯曲或断裂。
5.钢筋连接处的绑扎要牢固可靠,以防连接点松动或断裂。
五、质量控制1.施工过程中要随时进行质量检查,确保钢筋的布置和连接符合设计要求。
2.检查钢筋的重叠长度和绑扎的紧固程度,如有不符合要求的情况及时更正。
3.检查钢筋的固定和绑扎情况,确保连接点稳固可靠。
4.进行必要的验收测试,如承压试验等,确保基础钢筋绑扎的质量和安全性。
六、施工总结在进行基础钢筋绑扎施工时,要严格按照规范要求进行操作,确保施工质量和安全。
施工人员还需了解基础钢筋绑扎的原理和方法,以便在实际施工中能够正确处理各种情况。
通过良好的施工管理和质量控制,可以确保基础钢筋绑扎工作的顺利进行,为后续施工提供良好的基础条件。
柱钢筋绑扎施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区住宅楼项目,建筑高度为18层,结构类型为框架-剪力墙结构。
本次施工方案针对柱钢筋绑扎进行详细说明。
二、施工准备1. 技术准备(1)熟悉图纸,了解柱钢筋的设计要求,包括钢筋种类、规格、数量、间距等。
(2)查阅相关规范和标准,确保施工符合国家及地方要求。
(3)编制施工方案,明确施工工艺、质量要求、安全措施等。
2. 材料准备(1)钢筋:按设计要求准备各种规格的钢筋,确保质量合格。
(2)绑扎丝:选用符合标准的绑扎丝,规格应符合设计要求。
(3)连接器:根据设计要求准备相应的连接器,如箍筋连接器、钢筋连接器等。
(4)其他材料:如铁丝、铁皮、塑料垫片等。
3. 工具准备(1)钢筋调直机、切断机、弯曲机等钢筋加工设备。
(2)绑扎工具:如钢筋绑扎钳、绑扎丝扳手等。
(3)检测工具:如钢直尺、水平尺、角度尺等。
4. 人员准备(1)组织施工队伍,明确各工种人员职责。
(2)对施工人员进行技术交底,确保其掌握施工工艺和质量要求。
(3)对施工人员进行安全教育,提高安全意识。
三、施工工艺1. 钢筋加工(1)钢筋调直:将钢筋放入调直机,调整好调直角度,使钢筋达到设计要求的直度。
(2)钢筋切断:根据设计要求,使用切断机将钢筋切断成所需长度。
(3)钢筋弯曲:根据设计要求,使用弯曲机将钢筋弯曲成所需形状。
2. 钢筋绑扎(1)定位:根据图纸要求,在柱子上标出钢筋的位置,并检查定位准确性。
(2)绑扎:将加工好的钢筋按顺序绑扎在柱子上,确保钢筋位置准确、间距均匀。
(3)箍筋绑扎:将箍筋按照设计要求绑扎在柱子主筋上,确保箍筋与主筋连接牢固。
(4)连接器连接:对于需要连接的钢筋,使用连接器将钢筋连接在一起,确保连接牢固。
3. 钢筋保护层(1)在绑扎好的钢筋上放置塑料垫片,确保保护层厚度符合设计要求。
(2)将保护层材料(如水泥砂浆)均匀涂抹在钢筋上,确保保护层均匀。
四、质量控制1. 钢筋加工(1)钢筋调直、切断、弯曲等加工过程要确保钢筋质量,避免出现裂纹、弯曲变形等现象。
钢筋施工方案
一、基础钢筋绑扎1.底板钢筋绑扎时,先绑扎集水坑、电梯基坑的底部钢筋,然后绑扎其线,基础底板的下部先铺短向,后铺长向。
2.摆放底板下部钢筋时,第一根钢筋应距离筏板边40mm ,摆完第一根钢筋后再按照底板钢筋的间距摆放其它钢筋,排到最后不够一个钢筋间距时要另加一根钢筋,且要与最后一根钢筋把间距均分。
基础底板的弯钩,下部钢筋弯钩向上.上部钢筋弯钩向下。
弯钩搭接长度150mm ,构造筋φ12@200。
3.底板钢筋绑扎时,钢筋接头采用闪光对焊连接,接头按不大于50%错开连接。
下部的接头位置在跨中1/3范围内连接,上部在支座1/4处连接。
基础梁钢筋,直径小于20的采用对焊,直径大于20的采用滚轧螺纹套筒连接。
底板钢筋不进入从与之平行的梁,从距梁角筋1/2板间距开始绑扎;底板钢筋进入与之垂直的梁≥12d 且至少伸至梁中线。
4.绑完基础底板下层钢筋后,先绑扎基础短向的梁,基础短向梁钢筋与受力钢筋交叉。
再绑扎基础长向的梁钢筋。
摆放钢筋马凳,马凳放在下层钢筋上方,采用φ14规格的钢筋焊接,每1.4m 放一排。
绑扎底板上层钢筋及拉钩,受力钢筋所有交叉点均应绑扎。
5.钢筋绑扎时,双向钢筋必须将钢筋交叉点全部用兜扣倒八字全部绑扎,不得跳扣绑扎,底板砼保护层用60㎜×60㎜×40㎜厚水泥砂浆垫块,垫块厚度等于钢筋保护层厚度40mm,按每0.6m距离梅花型摆放。
6.四周剪力墙、柱一次插到-0.007m;中间剪力墙、柱预留插筋。
柱插筋按04G101-3第32页柱插筋构造(一)作、剪力墙插按04G101-3第32页墙竖向钢筋插筋构造中(基础梁底与基础板底一平)。
根据弹好的墙柱位置线,将伸入基础的插筋绑扎牢固,插入基础的长度要符合设计要求,其上端绑扎定位筋以保证甩筋垂直,不歪斜、倾倒、移位。
第一根墙筋距离柱或暗柱边50mm,在浇筑砼时及时调整钢筋使之垂直度及位置符合要求。
7.先绑扎墙体暗柱钢筋,再绑扎墙体钢筋,暗柱绑扎时先在距地50㎜开始在柱四角划点绑扎箍筋,箍筋四角要绑扎到位,绑扎完毕后按照位置线用线坠吊垂直,绑扎完后校正再绑连梁钢筋。
现浇构件钢筋绑扎施工方案:钢筋施工
现浇构件钢筋绑扎施工方案:钢筋施工现浇构件钢筋绑扎施工方案钢筋施工提要:模板已全部或部分安装好,并支撑牢固,预检已完成;模板缝隙已经严密堵塞并涂上隔离剂,模板表面已清理干净。
钢筋施工材料要求:1、钢筋:必须有出厂质量证明和检验报告单,并按照有关规定分批抽取试样进行机械性能试验,合格后方可使用。
2、冷拉钢筋:表面不得有裂纹和局部缩颈,冷弯后不得有裂纹、断裂或起层等现象,机械性能符合设计和规定要求。
3、铁丝:采用20~22号镀锌铁丝,铁丝不应有锈蚀和过硬情况。
4、其他:水泥砂浆垫块,50mm见方,厚度等于保护层,或者塑料卡、Ф6~10mm支撑筋等。
主要机具设备:1、机械设备:除锈机、调直机、切断机、弯曲成型机、弯箍机、各种冷拉机、接触对焊机、点焊机等。
2、主要工具:钢丝刷、砂箱、工作台、手摇板、卡盘、钢筋板子、各种起拱板子、小撬杠、骨架绑扎台、各种钢筋钩、滑轮、夹具和测力器等。
作业条件:1、根据工程进度和施工图纸要求,已签发钢筋制作和安装任务单,并结合工程结构特点和钢筋制作安装要求进行技术交底。
2、钢筋加工机械已安装检修完毕,并试车运转可以使用。
3、模板已全部或部分安装好,并支撑牢固,预检已完成;模板缝隙已经严密堵塞并涂上隔离剂,模板表面已清理干净。
4、加工好的钢筋已运进现场,并按施工平面中确定的位置,按型号、规格、部位、编号分别设垫木整齐堆放。
5、在模板上已标明或弹好墙、柱、梁等尺寸线和水平标高线。
6、根据弹好的线检查下层预留搭接钢筋的位置、数量、长度,对不符合要求的预留筋应进行处理。
对伸出的预留筋进行整理,将钢筋上的锈皮、水泥等污垢清扫干净。
对基层混凝土表面松散不实之处进行凿除,清理干净并湿润。
7、配合钢筋绑扎安装的脚手架已搭设。
水平运输车辆和垂直运输机械已准备好,并进行检查和试车。
施工操作工艺:一)、钢筋弯勾及搭接规定1、受力钢筋的弯钩和弯折应符合下列规定:1)、HPB235级钢筋末端应作180°弯钩,其弯弧直径不应小于钢筋直径的4倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍;2、钢筋弯钩规定当设计要求钢筋末端作135°弯钩时,HRB335级和HRB400级钢筋的弯弧直径不应小于钢筋直径的4倍,弯钩的弯后平直部分长度应符合设计要求。
钢筋绑扎工程施工方案
一、工程概况本工程为XX小区小高层建筑,总建筑面积为XX平方米,建筑高度为XX米。
钢筋绑扎工程是该建筑结构施工的重要组成部分,为保证工程质量,确保施工安全,特制定本施工方案。
二、施工准备1. 材料准备(1)钢筋:应符合国家标准GB1499.2-2007《热轧光圆钢筋》和GB1499.2-2007《热轧带肋钢筋》的要求,并经过进场检验合格。
(2)绑扎丝:应符合国家标准GB1499.2-2007的要求,并经过进场检验合格。
(3)垫块:采用C20细石混凝土垫块,厚度为20mm,尺寸为50mm×100mm×100mm。
2. 人员准备(1)施工人员:组织具有丰富施工经验的专业技术人员和熟练的施工工人进行施工。
(2)管理人员:设立项目经理部,负责施工过程中的组织、协调和监督工作。
3. 工具准备(1)钢筋切割机、电焊机、卷扬机等钢筋加工设备。
(2)手扳螺丝刀、扳手、钳子等绑扎工具。
(3)水平尺、线锤、卷尺等测量工具。
三、施工工艺1. 钢筋加工(1)根据设计图纸,确定钢筋长度、弯曲角度和形状。
(2)使用钢筋切割机将钢筋切割成所需长度。
(3)使用电焊机对钢筋进行弯曲,使其符合设计要求。
2. 钢筋绑扎(1)根据施工图纸和现场实际情况,确定绑扎顺序。
(2)在绑扎前,将钢筋清理干净,确保表面无油污、锈蚀等杂质。
(3)绑扎时,注意钢筋间距、锚固长度和保护层厚度等要求。
(4)使用绑扎丝将钢筋绑扎牢固,确保钢筋在浇筑混凝土过程中不发生位移。
3. 钢筋保护层厚度控制(1)采用塑料垫块和附加钢筋梯形支撑,保证钢筋位置准确和保护层厚度。
(2)绑扎完成后,检查保护层厚度,确保符合设计要求。
四、施工质量控制1. 钢筋加工质量:钢筋加工长度、弯曲角度和形状应符合设计要求。
2. 钢筋绑扎质量:钢筋绑扎牢固,间距、锚固长度和保护层厚度符合设计要求。
3. 施工过程中,严格控制施工质量,确保工程质量。
五、安全文明施工1. 施工现场应设置安全警示标志,确保施工安全。
柱钢筋绑扎施工方案
柱钢筋绑扎施工方案一、施工准备在进行柱钢筋绑扎前,首先要进行施工准备工作。
具体步骤如下:1.安排施工人员,确保具备必要的资质和经验;2.检查施工图纸,确认柱钢筋的数量、规格和布置要求;3.准备好所需的钢筋材料,包括钢筋、绑扎线等;4.检查施工现场,确保施工区域清洁、整齐,并进行必要的标识。
二、施工工艺1. 钢筋切割根据施工图纸要求,将钢筋按照规定长度进行切割。
2. 钢筋排列按照施工图纸要求,将钢筋按照位置、数量等要求进行排列。
3. 钢筋绑扎3.1 单肢钢筋绑扎•将钢筋放置到指定位置,然后用绑扎线将相邻的钢筋绑扎在一起;•绑扎线要紧密、牢固,确保钢筋之间不会移位或变形;•绑扎线的节点要进行适当的拉紧和固定。
3.2 多肢钢筋绑扎•分别对不同肢数的钢筋进行分类和排列;•将每肢钢筋按照规定的布置要求进行绑扎,确保钢筋之间错位不超过规定范围;•每根钢筋的绑扎点要保持一致,确保整体的稳定性。
4. 钢筋焊接在需要进行钢筋焊接的部位,按照相关规范和要求进行焊接作业。
三、质量控制在钢筋绑扎施工过程中,需要进行质量控制,以确保施工质量符合标准要求。
具体措施包括:1.对钢筋的切割长度、排列位置进行检查,确保符合设计要求;2.对钢筋的绑扎节点进行抽检,确保绑扎牢固、符合规范;3.对钢筋的错位情况进行定期检查,发现问题及时整改。
四、安全注意事项在进行柱钢筋绑扎施工时,需要严格遵守相关的安全规定,确保施工现场安全。
具体注意事项包括:1.施工人员必须佩戴符合要求的安全防护用具,如安全帽、手套等;2.施工现场要做好防滑、防火等必要的措施;3.施工人员应严禁在无培训的情况下操作机械设备;4.施工人员要定期参加安全培训,提高安全意识。
五、施工完工完成柱钢筋绑扎工作后,要对整个施工过程进行总结和验收。
如出现质量问题,要及时整改并重新验收。
同时,对施工现场进行清理,确保整洁有序。
以上就是柱钢筋绑扎施工方案的详细介绍,希望对相关工程施工有所帮助。
钢筋绑扎工程施工方案
钢筋绑扎工程施工方案一、项目概况钢筋绑扎工程是建筑施工中的关键环节,主要是将钢筋按设计要求布置在混凝土构件中,以增强其抗拉强度和抗扭强度,提高整体结构的承载能力和稳定性。
本工程将对钢筋进行绑扎、加固和调整,确保其符合设计要求,保证施工质量和工程安全。
二、施工准备1、人员准备:施工人员需经过专业培训,具备相关工种证书,熟悉工程施工流程和安全操作规程。
2、机械设备准备:需准备钢筋绑扎机、扎钢筋钳、切钢筋机、焊接设备等工具设备,确保施工正常进行。
3、材料准备:准备优质的钢筋、焊条、绑扎线等材料,严格按照设计图纸和工艺要求使用。
4、现场准备:清理施工现场,确保施工安全和通畅,设立标志牌和警示线,保障施工人员和其他人员的安全。
5、施工方案编制:根据设计图纸和工程要求,编制详细的施工方案,包括施工步骤、工序流程、质量要求和安全措施等内容。
三、施工步骤1、布筋:按照设计要求在构件内设置钢筋骨架,确定好数量、长度和位置,确保钢筋的合理布置和正确连接。
2、切割:根据设计要求将钢筋切割成所需长度和规格,使用切割机进行精确切割。
3、焊接:对需要连接的钢筋进行焊接,确保连接牢固和稳固,焊接部位要进行检查,并符合相关规范。
4、绑扎:使用绑扎机和绑扎线对钢筋进行绑扎,保证钢筋的间距、高度和连接点符合设计要求,绑扎牢固。
5、调整:对钢筋进行调整,确保其水平和垂直度,保证构件的几何形状和强度满足要求。
6、验收:每道工序完成后,进行严格的质量验收,检查各项指标是否符合设计要求,如有问题及时进行整改。
7、清理:施工结束后清理现场,清除施工材料和垃圾,保持现场整洁。
四、质量和安全控制1、质量控制:严格按照设计要求进行施工,确保钢筋的规格、材质和布置满足标准要求,保证施工质量。
2、安全控制:严格执行安全操作规程和施工安全标准,提高工人安全意识,做好防护措施和应急预案,确保施工现场安全。
3、监督检查:加强现场监督检查,及时发现和解决施工中的质量和安全问题,保证施工进度和工程品质。
钢筋绑扎工程专项施工方案
钢筋绑扎工程专项施工方案1.项目概述2.施工准备2.1施工人员培训和安全教育2.2购买和准备工具和设备2.3工地整理与划分工区2.4施工现场设备安装和调试3.施工流程3.1钢筋清点与检验3.2钢筋加工3.3钢筋提升与运输3.4钢筋安设3.5钢筋绑扎4.施工方案4.1钢筋清点与检验根据设计图纸和规范要求,对工地所需钢筋进行清点,并与质检部门进行验收和检验,确保钢筋的数量、规格和质量符合要求。
4.2钢筋加工根据建筑图纸和设计要求,对钢筋进行机械切割、弯曲等工艺加工,确保钢筋的尺寸和形状满足设计要求。
4.3钢筋提升与运输采用合适的起重设备将加工好的钢筋进行提升和运输,避免钢筋在运输过程中出现变形、碰撞等问题。
4.4钢筋安设根据构筑物的设计要求和钢筋图纸,采用正确的安装方法和工艺,将钢筋按照设计位置准确安装,并通过调整和修正保证钢筋的准确布置。
4.5钢筋绑扎根据设计图纸和规范要求,采用专用的扎钢筋工具和技巧,将钢筋衔接、固定和绑扎,确保钢筋的连接牢固和稳定。
5.施工管理5.1施工记录和资料整理在施工过程中,及时记录施工情况、施工进度和质量问题,整理好施工记录和资料,以备后续验收和归档。
5.2安全措施和防护措施严格执行施工现场的安全规章制度,设置和维护施工现场的防护设施,确保施工人员的人身安全和工程设备的安全。
5.3质量检查和验收定期对施工质量进行检查和验收,与质检部门进行配合,及时处理和整改发现的问题,确保钢筋绑扎工程的质量达到设计要求。
5.4进度控制和协调对钢筋绑扎工程的施工进度进行合理安排和控制,协调好与其他施工工序的进度关系,确保整个建筑工程按时进行。
6.安全注意事项6.1严禁在施工现场吸烟、携带易燃易爆物品等危险行为。
6.2严禁擅自拆除或损坏施工现场的安全防护设施。
6.3严禁未经授权的人员进入施工现场,确保施工现场的安全。
6.4严禁在高空作业时不穿戴安全帽或使用安全绳等安全设备。
7.施工总结通过本施工方案的实施,可以保证钢筋绑扎工程在质量、进度和安全方面得到有效控制和管理,确保整个建筑工程的顺利进行。
柱、墙体、梁、楼板钢筋绑扎施工方案及工艺方法
柱、墙体、梁、楼板钢筋绑扎施工方案及工艺方法一、柱钢筋绑扎1.作业条件轴线、柱边线已弹好并经过预检验收。
混凝土施工缝已凿去表面浮浆并清理干净。
2.绑扎顺序钢筋竖焊→划箍筋间距→套箍筋→绑柱子箍筋。
3.施工要点(1)根据图纸要求, 计算好每根柱子箍筋数量, 先将箍筋套在上层伸出的搭接钢筋上, 然后立柱子主筋。
(2)框架柱各层柱底的纵向钢筋接头用电渣压力焊连接。
钢筋接头的位置按50%错开。
(3)在立好的柱子竖向钢筋上, 用粉笔尺量标识箍筋间距, 注意箍筋加密范围。
(4)将已套好的箍筋往上移动。
由上往下采用“十字扣”绑扎。
(5)箍筋与主筋要垂直, 箍筋转角与主筋交点均要绑扎, 箍筋应错开弯钩与主筋鸳鸯绑扎牢固。
(6)柱上、下两端箍筋应加密, 加密区长度及箍筋的间距均应符合设计和规范要求。
(7)柱筋保护层塑料卡子应卡在柱筋外皮上, 间距一般为800mm左右, “L”、“T”形柱应保证柱阴角200mm范围有保护层塑料卡, 防止阴角钢筋贴模, 以保证主筋保护层厚度尺寸正确。
(8)当柱截面尺寸有变化时, 柱钢筋弯折时的位置、尺寸要符合设计要求。
柱模上加设上、下柱筋定位器, 保证柱筋位置。
(9)柱筋在浇筑混凝土前应拉通线校正找直, 固定其与模板的相对位置。
二、墙体钢筋绑扎1.作业条件同柱筋。
2.施工要点(1)根据已弹好的墙内外边线, 对保护层偏大或偏小的钢筋按1:6打弯对钢筋进行校正;校正甩槎竖向筋时, 第一根竖向筋要求距两侧暗柱边距离为50mm, 中间钢筋间距按图纸设计要求从中间向两边排列, 排至第二根竖向筋时, 如钢筋间距不符合图纸要求, 允许对其进行调整。
(2)墙体钢筋绑扎时先立2~4根竖筋, 与底板插筋搭接绑扎, 画好水平筋的分档标志, 在下部及齐胸处绑扎两根横筋定位, 并在横筋上画好分档标志, 接着绑其余竖筋, 最后再绑扎其余横筋。
(3)竖筋搭接部位及搭接长度均要符合设计、规范要求。
(4)墙体钢筋双排钢筋之间应绑拉钩筋, 拉钩筋间距按设计间距呈梅花型布置, 拉钩钢筋必须与墙体纵横向钢筋交叉点勾挂绑扎, 钢筋外皮套上保护层塑料卡@800mm。
钢筋绑扎施工方案
钢筋绑扎施工方案一、引言钢筋绑扎是建筑施工过程中关键的环节之一。
它涉及到钢筋的预埋、定位和固定等操作,确保钢筋的准确位置和稳定性,从而保证整个建筑结构的安全性和稳定性。
本文将详细介绍钢筋绑扎施工方案,包括操作步骤、所需材料和主要注意事项。
二、钢筋绑扎施工方案1. 材料准备在进行钢筋绑扎施工前,需要准备以下材料:- 钢筋:根据设计要求,选用符合规格的钢筋材料。
- 钢筋接头:用于连接钢筋的专用接头。
- 扎带:用于固定钢筋的塑料扎带。
- 手套和安全帽:用于保护施工人员的个人安全。
2. 扎带绑扎步骤钢筋绑扎的步骤主要包括以下几个方面:- 钢筋定位:根据建筑设计图纸,确定钢筋的位置和尺寸。
使用钢筋定位器或测量工具,在混凝土模板中标记出钢筋的准确位置。
- 钢筋预埋:根据设计要求,在混凝土模板上预留出钢筋的固定位置。
将钢筋插入预留孔中,并确保其与模板之间的间隙合适。
- 钢筋连接:使用钢筋接头将不同长度的钢筋连接在一起,形成所需长度的钢筋。
确保接头牢固可靠,无松动和缺陷。
- 钢筋固定:使用塑料扎带将钢筋固定在混凝土模板或其他固定位置上。
扎带应紧密固定,确保钢筋位置稳定不变。
3. 注意事项在进行钢筋绑扎施工时,需要注意以下事项:- 确保施工人员具备相关的技能和经验。
他们应了解绑扎操作的要求和规范,并掌握正确的施工方法。
- 所用材料必须符合相关的标准和规定。
钢筋、接头和扎带等材料应具备必要的强度和耐久性,以确保施工质量和安全。
- 施工现场必须保持整洁和安全。
及时清理施工现场的杂物和垃圾,并确保施工区域内没有危险物品。
- 施工过程中,要严格按照设计图纸和规范要求进行操作。
任何变更和调整都应经过相关技术人员的确认和审核。
- 绑扎完成后,要对钢筋的绑扎质量进行检查和验收。
确保绑扎牢固可靠,并符合设计要求。
- 施工结束后,要做好施工记录和资料整理工作。
记录钢筋绑扎的具体情况,并保存相关的材料和文件。
三、总结钢筋绑扎是建筑施工中不可或缺的环节,直接关系到建筑结构的稳定和安全。
钢筋制作绑扎施工方案
数 量:使用部位:钢筋编号:钢筋规格:标识卡钢筋制作绑扎施工方案一、准备工作1.1、测量准备根据平面控制桩, 用经纬仪和100米钢卷尺在垫层上放出轴线。
板上放出该层平面控制轴线。
待竖向钢筋绑扎完成后,用水准仪在竖向钢筋上部标出标高控制点。
1.2、技术准备1) 配筋技术人员应充分领会设计要求,严格按照《混凝土结构工程施工质量验收规范》、《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1)及设计施工图纸。
2) 在钢筋绑扎之前,技术人员要对各级管理人员和工人进行技术规范交底和关键部位施工交底。
3) 测量放线人员根据图纸,放出轴线、墙、暗柱、集水坑和洞等位置线,对基础筏板承台拉梁和墙柱要放出轴线、结构边线和控制线,并用油漆明显标识,并报监理单位进行检查验收。
4) 钢筋进场的同时提交钢筋材质证明书并及时按规定见证取样做复试,严格按规范要求进行。
1.3、钢筋焊接前的准备工作:闪光对焊、电渣压力焊必须先做试样,经实验室试验合格后,方可进行施工焊接,否则不允许进行操作,必须换人进行操作,再取试样做出复试。
已加工好的钢筋按绑扎顺序分类、分区码放整齐,成行成列,成品和半成品存放场地挂标识卡,标识卡标明钢筋规格、钢筋编号、使用部位及数量。
标识卡如下:1.4、材料、设备准备1)钢筋原材:钢筋选用9米定尺。
进场钢筋原材按未检验钢筋、检验合格钢筋、检验不合格钢筋分别堆放。
不得直接堆放在地面上,应用100×100木方垫块架空堆放,以免被水浸泡而生锈。
并挂标识牌,标识牌规格尺寸297×210mm。
标识牌如下:进场钢筋必须有产品质量证明书,原材试验报告,并按照分批、牌号、规格、分别挂牌堆放,不得混淆。
进场后材料分批进行复试,如有其中一项指标不合格,则双倍取样重新复试,如仍不合格,则该批钢筋为不合格品,并明确标好不合格标识,准备予以退场。
2)对加工成型的墙柱梁钢筋、剪力墙竖向钢筋进行预检。
地面绑扎钢筋施工方案
地面绑扎钢筋施工方案1. 引言地面绑扎钢筋施工是建筑施工的重要环节之一,它是保证混凝土结构强度和稳定性的关键步骤。
本文档旨在介绍地面绑扎钢筋的施工方案,包括施工准备、材料准备、绑扎工艺等内容。
2. 施工准备在进行地面绑扎钢筋施工之前,需要进行一系列的准备工作,以确保施工的顺利进行。
具体工作包括:2.1 勘测与布局在进行钢筋绑扎施工前,需要进行现场的勘测与布局工作。
根据设计图纸确定钢筋的位置和数量,并标示在地面上,以便后续施工操作。
2.2 施工设备准备地面绑扎钢筋需要使用到一些特定的施工设备,包括钢筋剪切机、钢筋弯曲机等。
在施工前,需要检查这些设备的工作状态,并做好维护工作。
2.3 人员培训与安全防护施工人员需要接受相关培训,掌握绑扎工艺与操作规范。
同时,要做好安全防护措施,包括佩戴安全帽、安全鞋等,以确保施工过程中的人身安全。
3. 材料准备进行地面绑扎钢筋施工,需要准备一些必要的材料。
主要的材料有:•钢筋:根据设计要求准备相应规格和数量的钢筋。
•绑扎线:选择合适的绑扎线,材质应具有一定的抗拉强度和耐腐蚀性。
•管道套筒:用于保护钢筋与地面之间的连接点,防止腐蚀。
地面绑扎钢筋施工的工艺流程如下:4.1 预处理工作在进行绑扎施工前,需要对地面进行清理,确保钢筋可以稳固地放置在地面上。
同时,还需要铺设一层防腐材料,以增加钢筋的使用寿命。
4.2 钢筋的切割和弯曲根据设计要求和布局图纸,在施工现场进行钢筋的切割和弯曲。
使用钢筋剪切机将钢筋剪成指定长度,并使用钢筋弯曲机将钢筋弯曲成所需的形状。
4.3 钢筋的固定将剪切和弯曲好的钢筋按照布局图纸上的位置放置在地面上。
使用支架和管道套筒将钢筋固定在地面上。
确保钢筋的位置准确、牢固。
采用相应的工具和方法进行钢筋的绑扎。
将绑扎线绕抱在相邻钢筋之间,保证钢筋之间的连接牢固和稳定。
绑扎线的数量和方式应符合设计要求和工程标准。
4.5 完善细节工作绑扎完钢筋后,应检查绑扎是否牢固,是否存在瑕疵。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
####################项目部编制人:审核人:日期:钢筋施工方案设计1.钢筋进场使用前检查是否有出厂证明、复试报告,并按指定的位置,按规格、使用部位、编号分别加垫木堆放在钢筋场。
2.钢筋绑扎前,应检查有无锈蚀,除锈之后再运至绑扎部位。
熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
3.做好抄平放线工作,弹好水平标高线,柱、墙外皮尺寸线。
4.根据弹好的外皮尺寸线,检查下层预留搭接钢筋的位置、数量、长度,如不符合要求时,应进行处理。
绑扎前先整理调直下层伸出的搭接筋,并将锈蚀、水泥砂浆等污垢清除干净。
5.根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图纸要求,如有松散不实之处,要剔除并清理干净。
6.模板安装完并办理预检,将模板内杂物清理干净。
7.根据设计图纸及工艺标准要求,向班组进行技术交底。
8.设计要求混凝土保护层厚度:(见下表)原材料均在我司材料部门指导下统一采购,现场加工。
进场时,经销商应提供该批钢材的出厂合格证和检测报告,由项目部材料人员和质检员检查钢材的外观质量,钢筋外观应平直、无损伤、表面不得有裂纹、油污、颗粒状或片状老锈,核对钢材的数量、规格、型号等。
初验合格后,报监理公司及甲方现场人员进行验收,并现场抽样送当地检测中心复试,复试合格后,做好合格标志,方可运往现场加工。
第二节:钢筋的加工、下料质量控制1.用于本工程的HPB235;HRB335;HRB400级钢筋末端,弯钩角度为135。
,弯后平直长度应大于箍筋直径的10倍和5倍。
2.进场HPB235盘圆钢筋采用卷扬机冷拉调直,冷拉率不应大于4%。
3.钢筋加工的形状、尺寸应符合设计及规范要求,一、钢筋安装1.柱钢筋安装顺序根据放样人员定出的柱边线的正确位置,纠正偏位柱筋的位置,并清理钢筋端头的水泥浆。
使用门架搭设平稳的操作平台,立好柱的竖筋。
根据柱筋上的标高标准点画好柱筋的位置。
按图纸要求套好数量足够的箍筋,并绑扎牢固,注意柱底、柱顶的加密箍不可遗漏。
每个柱角挂好保护层预制块,沿竖向每隔1m设一个。
防止柱筋移位的措施。
浇捣柱砼之前,在离楼面600~1000m高处绑扎好两、三个临时柱箍。
注意保护层预制块不要被碰落。
2.梁板钢筋安装1)主次梁钢筋施工顺序:主梁纵向钢筋放入梁模内,用木条临时分开梁底、梁面主筋→画好主梁箍筋的间距,穿好箍筋并逐个排开→放入主梁保护层预制块→撤出木条,把主梁钢筋放入梁模内→绑扎纵向钢筋和箍筋,固定主梁的弯起筋、负弯矩筋、腰筋→放次梁纵向筋、箍筋(同主梁)→绑扎次梁钢筋。
对于梁高大于1000mm,使用上述施工方法无法操作时,可采用梁侧开模的方法,即在梁的另一侧模板未封时,全部安装好梁的钢筋,而后木工班组才封住该侧梁的模板,或采用在梁的位置附近安装好梁的钢筋,使用葫芦把梁的钢筋吊入梁模内。
2)箍筋的接头应交错设置,并与纵向筋绑扎牢固,按抗震要求箍筋弯钩均为135°,平直长度为10d。
梁的弯起筋和负弯起筋位置应准确,保证钢筋的有效高度。
对于悬臂梁,箍筋的接头应在下,弯起筋的直径、数量、尺寸应完全正确。
3)绑扎搭接长度为,主梁受拉筋与框架柱的锚固长度不小于30d;搭接长度不小于42d,当纵向钢筋在端部节点内的水平锚固长度不够时,沿柱节点外边向下弯折,经弯折后的垂直投影长度不应小于15d。
梁架立筋的搭接部位在梁跨中2/3区段内,梁底筋的搭接部位在中支座内。
支座上的独立负筋及梁的箍筋加密区内不得有钢筋接头。
4)框架梁与柱交接处,因柱子加密箍筋与框架多层钢筋交接,给安装带来困难。
在交接处采用“half”箍筋进行施工。
5)板筋的施工顺序:清理板上刨花、碎木等杂物→用粉笔在模板上划好板底筋的间距,并绑扎好→水电安装→垫好保护层预制块→板的负弯矩筋安装。
3.钢筋安装质量控制指标1)钢筋安装时,受力钢筋的品种、级别、规格和数量必须符合设计要求。
2)钢筋安装位置的偏差应符合规范要求。
1.绑柱子钢筋:工艺流程:套柱箍筋→ 搭接绑扎竖向受力筋→ 画箍筋间距线→ 绑箍筋1)套柱箍筋:按图纸要求间距,计算好每根柱箍筋数量,先将箍筋套在下层伸出的搭接筋上,然后立柱子钢筋。
画箍筋间距线:在柱子竖向钢筋上,按图纸要求用粉笔或石笔划箍筋间距线。
2)柱箍筋绑扎:按已划好的箍筋位置线,将已套好的箍筋往上移动,由上往下绑扎。
箍筋与主筋要垂直,箍筋与主筋交点均要绑扎。
箍筋的弯钩叠合处应沿柱子竖筋交错布置,并绑扎牢固。
柱箍筋端头应弯成135°,平直部分长度大于10d(d为箍筋直径)。
柱上下两端箍筋应加密,加密区长度及加密区内箍筋间距应符合设计图纸要求。
箍筋设拉筋时,拉筋应钩住主筋。
柱筋保护层厚度应符合规范要求,主筋外皮为30mm,垫块应绑在柱竖筋外皮上,间距一般1000mm,(用塑料卡卡在外竖筋上)以保证主筋保护层厚度准确。
2.梁钢筋绑扎:工艺流程:模内绑扎:画主次梁箍筋间距→ 放主梁次梁箍筋→ 穿主梁底层纵筋及弯起筋→ 穿次梁底层纵筋并与箍筋固定→ 穿主梁上层纵向架立筋→ 按箍筋间距绑扎→ 穿次梁上层纵向钢筋→ 按箍筋间距绑扎→模外绑扎(先在梁模板上口绑扎成型后再入模内)→画箍盘间距→ 在主次梁模板上口铺横杆数根→ 在横杆上面放箍筋→ 穿主梁下层纵筋→ 穿次梁下层钢筋→ 穿主梁上层钢筋→ 按箍筋间距绑扎→ 穿次梁上层纵筋→ 按箍筋间距绑扎→在梁侧模板上画出箍筋间距,摆放箍筋。
1)先穿主梁的下部纵向受力钢筋及弯起钢筋,将箍筋按已画好的间距逐个分开;穿次梁的下部纵向受力钢筋及弯起钢筋,并套好箍筋;放主次梁的架立筋;隔一定间距将架立筋与箍筋绑扎牢固;调整箍筋间距使问距符合设计要求,绑架立筋,再绑主筋,主次梁同时配合进行。
2)框架梁上部纵向钢筋应贯穿中间节点,梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。
框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。
箍筋在叠合处的弯钩,在梁中应交错绑扎,箍筋弯钩为135°,平直部分长度大于10d,如做成封闭箍时。
梁端第一个箍筋应设置在距离柱节点边缘50mm 处。
梁端与柱交接处箍筋应加密,其间距与加密区长度均要符合设计要求。
在主、次梁受力筋下均应垫垫块(或塑料卡),保证保护层的厚度。
受力筋为双排时,可用短钢筋垫在两层钢筋之间,钢筋排距应符合设计要求。
3)梁筋的搭接:采用滚轧直螺纹接头,小于20mm时,采用绑扎接头,搭接长度要符合规范的规定。
搭接长度末端与钢筋弯折处的距离,不得小于钢筋直径的10倍。
接头不宜位于构件最大弯矩处,搭接处应在中心和两端扎牢。
接头位置应相互错开,当采用绑扎搭接接头时,在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率,受拉区不大于50%。
3.板钢筋绑扎:工艺流程:清理模板→ 模板上画线→ 绑板下受力筋→ 绑板面受力筋1)清理模板上面的杂物,用粉笔在模板上划好主筋,分布筋间距。
按划好的间距,先摆放受力主筋、后放分布筋。
预埋件、电线管、预留孔等及时配合安装。
2)在现浇板中有板带梁时,应先绑板带梁钢筋,再摆放板钢筋。
绑扎板筋时一般用八字扣,钢筋的相交点应全部绑扎。
双层钢筋,两层筋之间须加塑料马凳或钢筋马凳,马凳间距为1.0m*1.0m,采用梅花布置,以确保上部钢筋的位置。
负弯矩钢筋每个相交点均要绑扎。
在钢筋的下面垫好砂浆垫块,间距1.5m。
垫块的厚度等于保护层厚度,应满足设计要求,板的保护层厚度应为15mm,钢筋搭接长度与搭接位置的要求与前面所述梁相同。
4.楼梯钢筋绑扎:工艺流程:划位置线→ 绑主筋→ 绑分布筋→ 绑踏步筋在楼梯底板上划主筋和分布筋的位置线。
根据设计图纸中主筋、分布筋的方向,先绑扎主筋后绑扎分布筋,每个交点均应绑扎。
楼梯梁时,先绑梁后绑板筋。
板筋要锚固到梁内。
主筋接头数量和位置均要符合施工规范的规定。
5.质量标准1)保证项目:钢筋的品种和质量必须符合设计要求和有关标准的规定。
钢筋的表面必须清洁。
带有颗粒状或片状老锈,钢筋表面应保持清洁。
钢筋规格、形状、尺寸、数量、锚固长度、接头位置,必须符合设计要求和施工规范的规定。
钢筋对焊接头的机械性能结果,必须符合钢筋焊接及验收的专门规定。
2)基本项目:缺扣、松扣的数量不超过绑扣数的10%,且不应集中。
弯钩的朝向应正确,绑扎接头应符合施工规范的规定,搭接长度不小于规定值。
箍筋的间距数量应符合设计要求,弯钩角度为135°,弯钩平直长度大于10d。
6.成品保护柱子钢筋绑扎后,不准踩踏。
楼板的弯起钢筋、负弯矩钢筋绑好后,不准在上面踩踏行走。
浇筑混凝土时派钢筋工专门负责修理,保证负弯矩筋位置的正确性。
绑扎钢筋时禁止碰动预埋件及洞口模板。
钢模板内面涂隔离剂时不要污染钢筋。
安装电线管、暖卫管线或其他设施时,不得任意切断和移动钢筋。
楼板的弯起钢筋、负弯矩筋绑好后,应加设马橙,对板筋进行保护。
浇筑混凝土时派钢筋工专门负责修理,保证负弯矩筋位置的正确性。
一、本工程钢筋采用滚轧直螺纹连接接头,施工及质量要求如下:1)直螺纹连接套筒A级的屈服承载力和抗拉载力不应小于被连接钢筋的屈服承载力和抗拉载力标准的1.10倍.2)接头性能的各项检验应达到相关的技术标准3)直接承受动力荷载的结构,接头除满足设计的抗疲劳性能外,其接头的百分率不应超过50%,钢筋弯折点与接头距离不宜小于200mm.4)钢筋混凝土保护层应按现行国家标准<混凝土结构设计规范>执行,接头套筒处的保护层厚度不得小于15mm.5)凡参与接头施工操作工人,技术管理人员和质量管理人员均经技术培训,操作工人经考核合格持证上岗.6)钢筋和套筒应验收合格,其原材料合格证书,复试报告符合要求,套筒外观质量符合要求.7)加工的钢筋螺纹必须与连接套筒牙形和螺距一致,经配套的量规检测合格后方能使用,加工钢筋螺纹不得使用油性润滑液.8)经自检合格的钢筋端头螺纹,应对每种规格加工批量随机抽查10%,且不少于10个.如有1个端头螺纹不合格,即应对该批加工批进行全数检查.9)已检验合格的钢筋端头螺纹应加以保护,戴上保护套,并按规格堆放整齐.10)连接的钢筋用普通扳手旋合接头到位,检验外露有效丝牙在3牙之内.11)钢筋连接开始和施工过程中,应对每批进场钢筋和接头进行检验,单向拉伸检验按验收批进行,同一施工条件下,采用同一批材料的同等级,同规格接头以500个为一验收批,不足500个也作为一个验收批.确保粗钢筋套筒的连接质量符合设计和规范的要求.12)作业条件:连接工必须持有有效的考试合格证。
接头位置应符合规定。
电源应符合要求。
作业场地应有安全防护设施,以及防火和必要的通风措施,防止发生烧伤、触电、中毒及火灾等事故。
13)采用直螺纹套筒连接时,必须采用现场加工抽丝,现场连接的方式进行施工。
