建筑施工图纸怎么看,此文一定教会你识图!

建筑图纸不会看？教你一分钟识读图纸符号，三天学会看懂建筑图！

建筑图纸不会看？教你一分钟识读图纸符号，三天学会看懂建
筑图！
在我们常见的工地上，你会发现每个工人所戴的帽子会有颜色差异。

红帽子，需要看懂图纸，了解工程概况。

而看图这个门槛，难免有些人还是看不懂图纸，今天小编就来说说如何快速看懂图纸。

01
施工图纸的分类
对于一个建筑工程，想要施工就需要一套完整的图纸，施工图一般会包含：建筑施工图、给水排结构以及电气。

而其中水施、暖施以及电施可以被称作为设备施工图纸。

02
建筑施工图纸组成
建筑施工图做为图纸中的重要图纸，主要是以一下几个点组成：目录、图纸说明、图例、平面图、立面图以及剖面图等。

03
识读建筑施工图纸的步骤
1、一套图纸主要是讲的该建筑的样貌以及形状，所以图纸之间是存在着联系，所以我们需要找出它们之间的关系所在。

2、平面图、立面图以及剖面图这三张图纸可对照的观看，这样就可以在脑海中呈现出建筑的影像，非常有利用我们施工。

3、看图基本要求：一般按照从整体到局部，从粗到细，从大到小，从外向内。

除了这些基本的图纸介绍之外，图纸上数最烦人的就是图纸上的那些图例或者符号，准备了常用的符号、图例一览表，能够帮助到大家。

04
四、贵在坚持
当然想要做到和老师傅那样快速看图识图，还需要进行练习，在
平时的时候多找些图纸来查看！
迅捷CAD看图可以轻松的让你在手机上查看图纸，不论你在什么时间或者地点。

以上就是小编所要分享的全部内容，想要了解更多关于建筑图纸的知识，可以点击关注小编哦！。

建筑工程施工图识读

建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。

在具体施工中，需要根据设计要求和施工实际情况来正确理解和应用这些施工图。

下面将结合具体的施工图例子，详细介绍建筑工程施工图识读的方法和要点。

1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。

它一般包括建筑全平面图、地下室平面图、各楼层平面图等。

平面图上标注了建筑物的主要构造和布局情况，比如墙体厚度、柱网布置、楼板厚度等。

同时，平面图还标注了建筑物的主体尺寸和空间布置，比如房间的大小、门窗的位置等。

例如，在一张平面图中，我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。

在施工中，施工人员需要根据这些尺寸和位置信息来准确施工，保证建筑物的结构和布局符合设计要求。

此外，在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。

建筑标高一般是指建筑物的地面标高，结构标高是指建筑物的结构构件标高。

正确理解这些标高信息对于建筑物的高度和结构设计非常重要。

2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸，它展示了建筑物的垂直截面，反映了建筑物的外观、形式和风格。

立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。

通过立面图，我们可以看到建筑物的外观设计和构造，包括立面上的窗户、外墙饰面、构件连接等信息。

在施工中，施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工，保证建筑物的外观符合设计要求。

某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。

在施工中，施工人员需要按照这些信息来选择合适的幕墙材料和窗户，确保建筑物的外观和节能性能符合设计要求。

3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸，它展示了建筑物的纵向构造情况，反映了建筑物的内部结构和材料组成。

剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。

通过剖面图，我们可以看到建筑物的内部结构、材料组成和构造细节，比如墙体和楼板的截面形状、结构柱和梁的位置等。

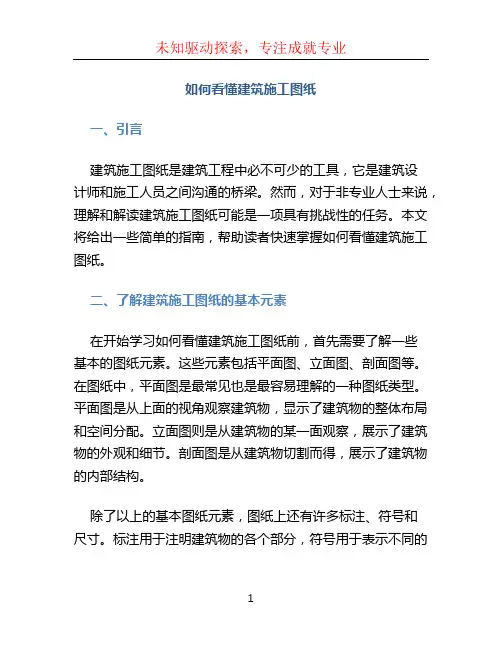

如何看懂建筑施工图纸

如何看懂建筑施工图纸一、引言建筑施工图纸是建筑工程中必不可少的工具，它是建筑设计师和施工人员之间沟通的桥梁。

然而，对于非专业人士来说，理解和解读建筑施工图纸可能是一项具有挑战性的任务。

本文将给出一些简单的指南，帮助读者快速掌握如何看懂建筑施工图纸。

二、了解建筑施工图纸的基本元素在开始学习如何看懂建筑施工图纸前，首先需要了解一些基本的图纸元素。

这些元素包括平面图、立面图、剖面图等。

在图纸中，平面图是最常见也是最容易理解的一种图纸类型。

平面图是从上面的视角观察建筑物，显示了建筑物的整体布局和空间分配。

立面图则是从建筑物的某一面观察，展示了建筑物的外观和细节。

剖面图是从建筑物切割而得，展示了建筑物的内部结构。

除了以上的基本图纸元素，图纸上还有许多标注、符号和尺寸。

标注用于注明建筑物的各个部分，符号用于表示不同的构造和材料，而尺寸则用于表示建筑物的实际尺寸。

熟悉这些基本图纸元素和标记将为理解建筑施工图纸打下基础。

三、学习图纸上的标注和符号图纸上的标注和符号是理解建筑施工图纸的关键。

这些标注和符号通常被用于表示建筑物的构造、材料和细节。

例如，钢筋混凝土构造常被用极细实线表示，而砖墙则用细实线表示。

此外，图纸中还会使用一些专门的符号，如电气插座、水暖接口和消防设备等。

对于初学者来说，理解所有的标注和符号可能是一项挑战。

因此，初学者可以借助一些参考资料，如图纸符号手册或图纸标注指南，来帮助他们迅速理解图纸上的标注和符号。

四、掌握图纸中的尺寸图纸中的尺寸是了解建筑物实际尺寸的重要方式。

尺寸通常以两个主要单位表示，即米和毫米。

在图纸上，尺寸通常用虚线或实线与箭头表示，箭头指向被测量的线或边界。

初学者需要学会阅读和解释图纸上的各项尺寸，以便理解建筑物的实际尺寸和比例。

五、理解图纸的比例图纸的比例是图纸中的物体与实际物体之间的比例关系。

比例通常以比例尺的形式给出，如1:100、1:50等。

比例尺告诉我们图纸上的尺寸与实际尺寸之间的关系。

建筑施工图纸怎么看，此文一定教会你识图！

建筑施工图纸怎么看，此文一定教会你识图！
一、常用建筑符号含义示例图
1、材料类
2、构造类
3、构件代号含义
二、很好记的看图口诀
给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。

简单重复一下口诀：
1、从上往下看，从左往右看。

2、由外向里看，由大向小看，由粗向细看。

3、图样说明对照看，建施结施结合看，设备图纸参照看。

4、先看全局性基本图，后看局部性详图。

三、复杂的线条、图例符号
1、复杂的符号含义：
2、尺寸与标高
3、索引和详图符号
4、引出线
5、图形折断的符号
6、对称的符号
7、坡度的符号
8、连接的符号
9、指北针
四、实战看图
建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。

1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图。

建筑工程识图技巧(如何看建筑施工图)

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

建筑工程施工图的识读方法

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

(完整版)建筑施工图识图

详图符号、指北针等
? 详图符号的圆一般为 14mm直径的粗实线圆
? 指北针的圆一般为24mm 直径的细实线圆，其尾部宽度约为3mm，或其宽度为直径的1/8，头部标有“北”或“N”
? 钢筋、零件、杆件、设备等的编号的圆一般为 4-6mm直径的细实线圆
05
建筑施工图中的常用符号 5
引出线
? 引出线一般为细实线绘制，一般为与水平成 30。、45 。、60 。、90 。的直线，或经上述角度再折为水平线。文字说明写在水平线上方。
? 被剖切到的墙、柱的轮廓线为粗实线，其余未剖切到的为细实线
? 材料的图例符号及图名的标注方式按国标绘制及标注
读出建筑详图表达的内容：
1. 在平、立、剖面图中，按所标注的剖切索引符号查找相应图纸上的详图或大样图；
2. 要注意详图中所标注所使用的材料，但有些材料会直接以文字标注在图上，也可能使用国标的图例，也可能写在施工图总说明中；
建筑剖面图
? 建筑剖面图一般选在建筑内部的空间结构比较复杂或需要着重表达其构造特征或具有代表性的部位。
? 剖切符号标注在底层。 ? 地坪线用特粗线，剖切到的墙体、柱、楼
板等用粗实线，其它可见构件的轮廓线用细实线。 ? 以国标的材料图例及标准绘制剖面图中使用的材料。 ? 建筑剖面图的图名以剖切位置编号命名。
3. 在读图时要注意其定位尺寸、轴线位置、标高等，许多详图会同时指代多个位置的构造；
4. 也有一些详图会在详图的基础上再剖切局部，以表达更细致的构件的构造方式；
综合看图
? 综合看图
读出建筑详图表达的内容：
第六课
的各种比例:
? 1:1，1:2，1:5，1:10，1:20，1:50； ? 1:100，1:150，1:200，1:500； ? 1:1000 ，1:2000 ，1:5000 ； ? 1:10000 ，1:20000 ，1:50000 ，1:100000 ，1:200000 亦可用以下比例： 1:3 ， 1:4 ， 1:6， 1:15 ， 1:25 ， 1:30 ， 1:40 ， 1:60 ， 1:80 ； 1:250 ，1:300 ，1:400 ，1:600

建筑工程施工图快速识读技巧

建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。

施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。

为了快速识读施工图，需要掌握以下技巧。

技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。

了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。

技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。

例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。

熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。

技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。

掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。

技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。

例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。

了解这些专业差异，可以更准确地理解施工图中的内容。

技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。

通常，施工图中的比例尺为1:50、1:100等。

在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。

技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。

阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。

以上就是建筑工程施工图快速识读技巧。

熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。

建筑工程施工图识图完整方法

5、建筑立面图
3 建筑施工图识图措施
识读建筑立面图： 1、看图名、轴线和百分比尺，了解体现旳是哪个立面。 2、看室外地坪标高，了解室内外高差，核对室外台阶踏步数量。 3、了解门窗、阳台、雨篷、台阶、屋顶、勒脚等细部旳形式和位置。 4、察看各部位标高，了解室内外高差、层高，建筑物总高、雨篷、窗台等旳高度。 5、从阐明文字或索引符号了解立面装饰材料、颜色等。 6、了解雨水管旳位置，并与屋面平面图进行核对。
6.必要位置剖面图
图纸目录涉及每张图纸旳名称、内容、图纸编号等，表白该工程图纸由哪几种专业旳图纸及哪些图纸所构成，便于检索和查找。
涉及每张图纸旳名称、内容、图纸编号等，表白该工程图纸由哪几种专业旳图纸及哪些图纸所构成，便于检索和查找。
3 建筑施工图识图措施
1、图纸目录
设计总阐明主要简介工程旳概况和总旳要求。内容一般体现：
一、建筑工程施工图旳用途与内容
建筑工程施工图是表达工程项目总体布局，建筑物旳外部形状、内部布置、构造构造、内外装修、材料做法以及设备、施工等要求旳图样。
2 建筑工程识图措施概述
三、建筑工程施工图旳识图方向
1、熟悉拟建工程旳功能。了解本工程旳类型、联想基本构成和装修。 2、细阅阐明书、目录。了解图纸有多少类别，每类多少张。 3、先整体后局部，先建筑后构造，先平面后立面。思索:为何要先看建筑图再看构造图？ 4、先图标、文字，后图样；先图形，后尺寸。
5、建筑立面图
3 建筑施工图识图措施
立面图反应建筑外貌，室内旳构造与设施均不画出。因为图旳百分比较小，不能将门窗和建筑细部详细表达出来，图上只是画出其基本轮廓，或用要求旳图例加以表达。用来体现建筑物立面上旳层次变化和艺术效果，为建筑物旳外形设计和后期装修提供根据。

建筑施工图纸怎么看

建筑施工图纸怎么看建筑施工图纸怎么看？建筑施工图纸主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。

建筑施工图纸包括施工图首页、总平面图、平面图、立面图、剖面图和详图。

建筑施工过程中，看准确建筑施工图纸对于施工顺利完成有着至关重要作用，以下是如何看建筑施工图纸的技巧分享：1、建筑施工图的组成部分构造设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层〜屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个构造设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在构造中计算荷载是必不可少的。

3、建筑设计总说明建筑设计总说明对构造设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多构造设计中要使用的数据，比方：建筑物所处位置（构造中用以确定设防列度及风载雪载），黄海标高（用以计算根底大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是构造设计正确与否非常重要的一个环节。

4、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在开展上部构造建模中是不需要的（有架空层及地下室等除外），一层平面图是在做根底时使用，至于如何真正的做构造设计本文不详述，这里只讲如何看建筑施工图。

施工图纸识图十个技巧

施工图纸识图十个技巧施工图纸是建筑工程中的重要文档，它记录了建筑的各种细节和参数，是实现建筑设计方案的基础。

对于工地管理人员和工人来说，能够准确地读懂施工图纸是至关重要的。

在这里，我们介绍施工图纸识图的十个技巧，帮助您更好地理解建筑图纸。

技巧一：了解图例标记图例标记和符号是施工图纸中经常出现的重要元素，它们代表着各种不同的建筑元素。

在开始阅读图纸之前，必须对这些元素的含义有着清晰的了解。

一般来说，图例标记和符号都会在图纸右下角的图例中标明，工人在读图时一定要注意。

技巧二：了解比例尺施工图纸的比例尺是非常重要的，它可以帮助我们了解构件和结构的缩放比例。

常用的比例尺有1：50、1：100和1：200等等。

了解比例尺对于正确阅读图纸非常必要，需要花费一些时间来学习。

技巧三：注意图纸的朝向图纸的方向十分重要，在阅读图纸之前，你必须了解这些信息才能正确地解读图纸。

例如，某些图纸在将墙壁表示成等高线时，高处可以用上升箭头表示，低处可以用向下箭头表示。

如果你没有注意到图纸的方向，可能会导致你的解读产生偏差。

技巧四：注意单位转换在阅读施工图纸时，要了解单位的转换和比较。

例如，要将英寸转换为毫米，你需要了解1英寸等于多少毫米，然后将尺寸按照比例进行转换。

必须注意的是，在不同的国家和地区，可能会以不同的度量单位来表示长度，这也需要引起我们的注意。

技巧五：注意线型和线条标记在阅读施工图纸时，线型和线条标记是非常重要的。

不同的线条标记和线型可以代表不同的建筑元素，如柱子、梁、窗户、门、电线等等。

要充分了解线型和线条标记的含义，以便快速解读图纸。

技巧六：分类理解图纸大多数施工图纸包含多个层次的信息和细节，因此将图纸按照其内容进行分类是必要的。

您应该首先了解图纸中不同的层次和元素，然后计划如何分步解读图纸，以确保您正确理解了所有细节。

技巧七：多使用照片和建筑模型对于那些学习困难的人，或者是需要更直观地理解图纸的人，建筑模型和照片都是非常好的帮助工具。

建筑施工图纸看图技巧

看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确,卫生间板面是否标注详细，沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观，位置、尺寸与结构图是否一致,各种洞口有无遗漏.7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗.＠表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享.1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名,校对人签名,并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合.“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法.3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁,宽240mm，高400mm,配4条直径16厘（16mm）螺纹的主钢筋,每间隔200mm 箍一个直径6厘的钢筋长方形环络。

（长方形环络长约340--350mm,宽约180mm-—190mm）.4、如在建筑设计图中：“c20砼小柱（240240)配4φ12箍］6＠200。

”其中，“］6@200”为不规范标注,应为“φ6＠200"。

建筑施工图纸看图技巧

看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况.3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细,各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观,位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗.＠表示钢筋间距Φ表示钢筋型号.下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名,校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的,为该设计所采用的做法.没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl(240400）配4φ16络φ6＠200箍。

”解读为:强度为c的钢筋混凝土结构的基础梁，宽240mm,高400mm,配4条直径16厘（16mm）螺纹的主钢筋,每间隔200mm 箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340——350mm,宽约180mm——190mm）.4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

"其中，“］6＠200"为不规范标注，应为“φ6＠200”.解读为:强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘(12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络.小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。

建筑工程施工图快速识读

建筑工程施工图快速识读一、认识建筑工程施工图在进行建筑工程施工之前，设计师需要将设计方案绘制成详细的图纸，以便施工人员按照图纸上的要求进行实际施工。

建筑工程施工图一般包括平面图、立面图、剖面图、节点图、结构图、设备图等。

这些图纸上标注了建筑的构造、材料、尺寸、位置、施工要求等关键信息。

1. 平面图：展示建筑物在水平方向上的布置，包括楼层平面布局、墙体厚度、开窗位置、门窗布置等。

2. 立面图：展示建筑物在垂直方向上的布置，包括建筑物外立面的设计、窗户、入口、槽口等。

3. 剖面图：展示建筑物在垂直方向上的切剖面，清晰展示建筑构造关系和各层结构。

4. 节点图：展示建筑构件之间的连接方式和构造细节，如柱-梁连接、梁-墙连接等。

5. 结构图：展示建筑物的结构布置、承重墙、柱、梁等的位置和尺寸。

6. 设备图：展示建筑内部设备的布置和连接方式，如电气图、给排水图等。

二、快速识读建筑工程施工图的方法1. 首先，要熟悉建筑图例及标识。

建筑工程施工图中会有各种符号、线型和颜色表示不同的构件、材料和尺寸，了解这些图例的含义是快速识读的基础。

2. 其次，逐图浏览各种图纸。

通过浏览平面图、立面图、剖面图等，整体了解建筑物的布局和结构，识别关键构件和设备的位置。

3. 注重细节，查看节点图和结构图。

节点图和结构图是施工中关键细节的展示，如构件连接方式、承重结构等，要仔细查看这些图纸，确保施工过程中细节不被忽略。

4. 注意施工要求和规范。

建筑施工图中会标注施工要求和规范，如施工顺序、材料要求、施工标准等，施工人员要严格按照这些要求进行工作。

5. 及时沟通与协调。

在识读建筑工程施工图的过程中，如有疑问或不明白之处，应及时与设计师或相关人员沟通和协调，确保施工符合设计要求。

通过以上方法，工程人员可以在短时间内快速识读建筑工程施工图，高效地进行施工工作，减少因施工图不清晰或理解错误而导致的问题和延误，确保工程质量和进度的达到。

建筑工程施工图的识读对于整个建筑工程的成功实施至关重要，对于提高建筑质量和工程效率有着重要的意义。

一步一步教你如何看懂施工图

一步一步教你如何看懂施工图一步一步教你如何看懂施工图2016-03-13 22:54:08一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

如何快速看懂建筑施工图？简单10步告诉你

如何快速看懂建筑施工图？简单10步告诉你1、建筑施工图的组成建筑施工图纸包括图纸目录、总平面图、平面图、立面图、剖面图、设计及施工说明、做法表、节点详图、楼梯大样图。

2.总平面布置图如下图所示，在e建筑中打开了一张平面布置图，之所以用e建筑是因为它支持最新版本的AutoCAD、浩辰、天正、中望等格式的CAD图纸和BIM模型，避免因版本和格式问题影响图纸的快速查看。

平面布置图是按一般规定比例绘制的，表示建筑物，构筑物的方位、间距以及道路网、绿化、竖向布置和基地临界情况等。

3.设计及施工说明注明该工程的基本概况、设计依据、施工依据、参照标准、选用材料品种规格、施工做法、施工注意事项等。

本部分在看图过程中，一定要细看。

特别是选材和做法部分，一定要切实搞清楚。

4.建筑构造、装修做法表明确各部位的具体做法如:防水、地面、墙面、屋面等;外墙装饰做法;室内公共部分做法等。

5.节点详图各类细部构造做法如:阳台边梁、腰线、栏杆大样，空调板大样、防水节点，局部造型、二次结构等。

明确了构件的具体做法和尺寸、配筋情况。

6.平面图直观表示建筑物的楼层平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高(局部升降板)等。

识图中要对楼层的变化及结构的变化做到心中有数，特别是建筑圈本次识图所讲的洋房类住宅，由于是退台式的结构，每一层都在变化。

不能像高层住宅那样，看一层就知道所有楼层布局是怎样的了。

7.立面图直观的外立面效果图，标高尺寸:层高、窗台高、窗高等;局部大样索引标注;外墙做法标注;门窗选材标注等。

看完立面图就该有一个立体的印象了，最起码要知道外墙每一层的不同之处要知道，层与层的变化。

8.剖面图表示内部构造，如楼梯间标高、梯间隔墙、梯间门窗、节点标注、标高变化、升降板、二次构件等。

9.楼梯大样图楼梯的放大详图，由于在平面图中不能细致的标出各种尺寸，要单独放大进行标示:墙厚、扶手高度、踏步宽高、平台板标高、中间休息平台标高、梯间隔墙、门及各种洞口尺寸标注、送风井、前室面积等。

建筑施工图的识图方法

建筑施工图的识图方法首先要了解建筑施工的制图方法及有关的标准，看图时应按一定的顺序进行。

建筑施工图的图纸一般较多，应该先看整体，再看局部；先宏观看图，在微观看。

具体步骤如下：1．初步识读建筑整体概况（1）看工程的名称、设计总说明：了解建筑物的大小、工程造价、建筑物的类型。

（2）看总平面图：看总平面图可以知道拟建建筑物的具体位置，以及与四周的关系。

具体的有周围的地形、道路、绿地率、建筑密度、日照间距或退缩间距等。

（3）看立面图：初步了解建筑物的高度、层数及外装饰等。

（4）看平面图：初步了解各层的平面图布置、房间布置等。

（5）看剖面图：初步了解建筑物各层的层高、室内外高差等。

2．进一步识读建筑图详细情况（1）识读底层平面图：识读底层平面图，可以知道轴线之间的尺寸、房间墙壁尺寸、门窗的位置等。

知道各空间的功能，如房间的用途、楼梯间、电梯间、走道、门厅入口等。

(2)识读标准层平面图：识读标准平面图，可以看出本层和上下层之间是否有变化，具体内容和底层平面图相似。

（3）识读屋顶平面图：识读屋顶平面图，可以看出屋顶的做法。

如屋顶的保温材料、防火做法等。

（4）识读剖面图：识读剖面图，首先要知道剖切位置。

剖面图的剖切位置一都是房间布局比较复杂的地方、如门厅、楼梯等，可以看出各层的层高、总高、室内外高差以及了解空间关系。

（5）识读立面图：从立面图上，可以了解建筑的外形、外墙装饰（如所用材料，色彩）、门窗、阳台、台阶、檐口等形状：了解建筑物的总高度和各部位的标高。

第一章结构施工图识读一。

、结构施工图概述（一）房屋结构与结构构件房屋建筑无论是何种类型，都是由各种不同用途的建筑配件和结构构件组成的。

结构构件起着“骨架”的作用，在整个房屋建筑中起着保证房屋安全可靠的作用。

这个“骨架”就称之为“房屋的结构”。

(二)建筑上常用结构形式1.按结构受力形式划分常见的有墙柱与梁板承重结构、框架结构、桁架结构等等结构形式。

2．按建筑的材料划分常见的有砖墙钢筋混凝土梁板结构（又称混合结构）、钢筋混凝土结构、钢结构等其他建筑材料结构等。
